概述
在使用MLX81106/MLX81107/MLX81108/MLX81109/MLX80110芯片開發的車載氛圍燈后，需要批量對芯片進行程式燒錄，若一對一的燒錄方式，其效率是比較低的，而且官方提供的燒錄器價格昂貴，軟體操作繁瑣，且不支持一次性燒錄多個芯片，基于此問題我們提供了一種更高效率，操作更簡單的程式燒錄解決方案，且支持自動測驗，
具體實作
硬體連接

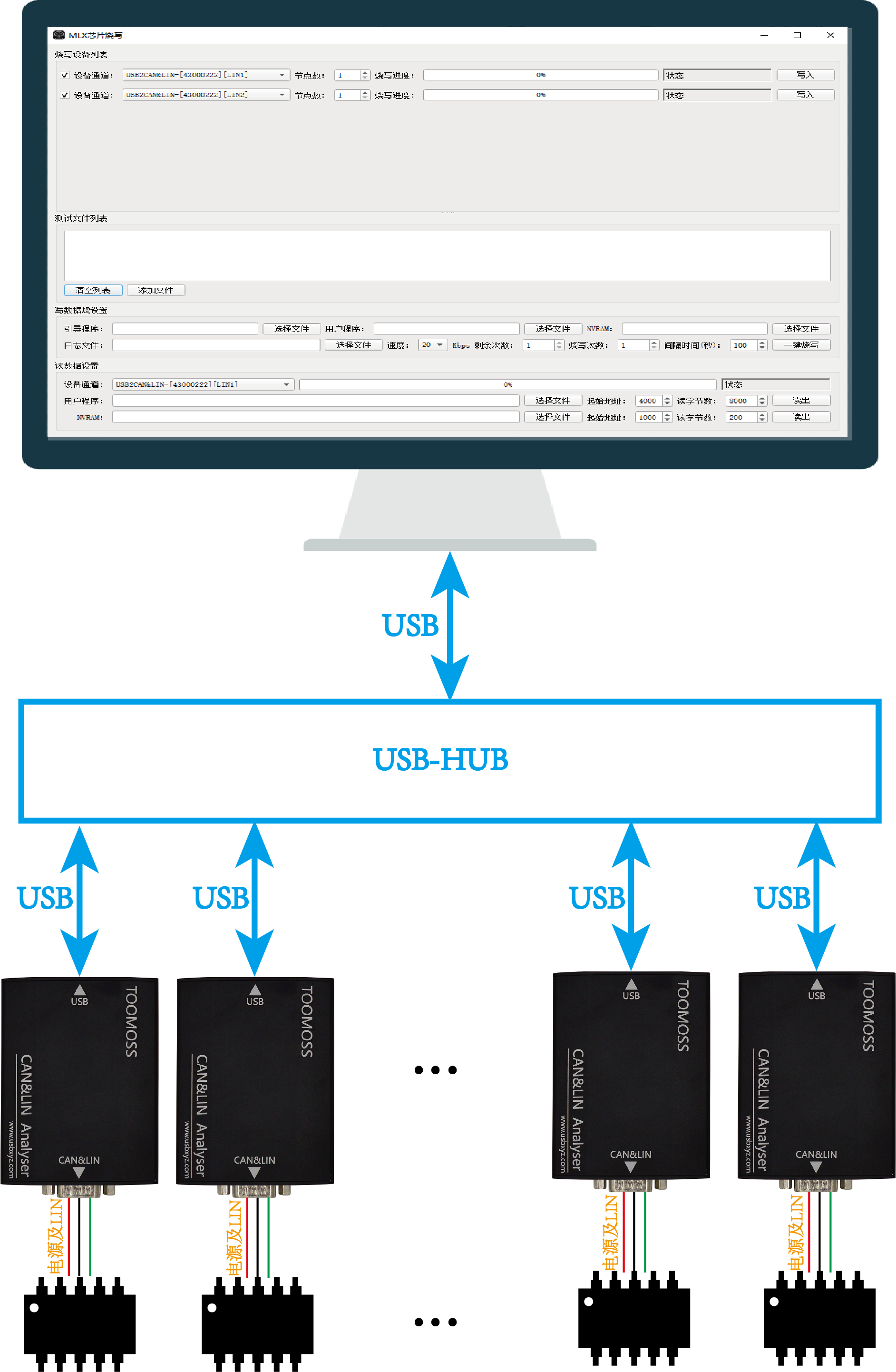

將USB轉LIN配接器的LIN口跟需要燒錄程式的芯片LIN介面對接，一個USB轉LIN配接器接一個或兩個芯片，然后將多個USB轉LIN配接器通過USB-HUB連接到電腦，如下示意圖：
如圖所示，我們可以并聯多個配接器實作在軟體上同時燒多個芯片，這樣可以大大的提高芯片程式燒寫效率，目前最新版本軟體支持Fast LIN協議，燒寫速度跟官方的LIN Master一致，但是我們支持多個配接器并行燒錄，所以在燒寫效率上將會大大提高，
軟體使用

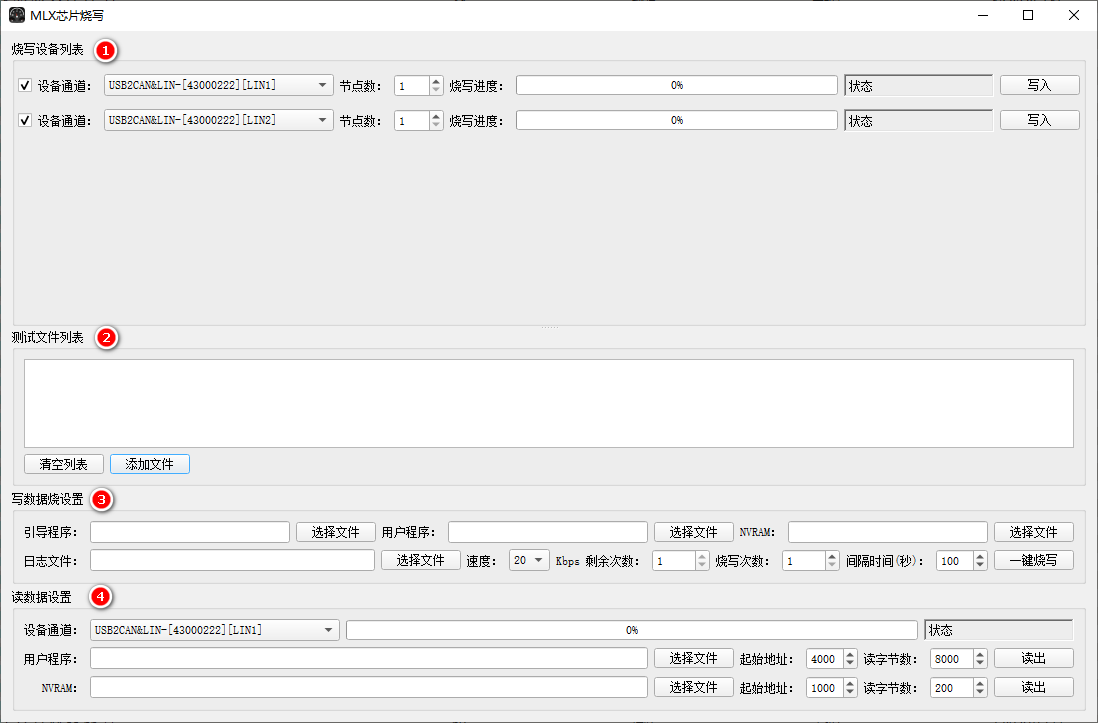

軟體使用很簡單，主界面如下：
1，燒寫設備串列
-
燒寫設備串列是在打開軟體時根據當前連接到計算機的LIN配接器自動生成的，連接了多少個設備，那么就會自動生成對應數量的燒寫串列；
-
在每個燒寫串列前有個勾選項，若當前通道不使用，則可以去掉勾選，在進行一鍵燒寫的時候就不會對該通道進行任何操作；
-
節點數即為當前通道LIN總線上所連接的MLX芯片數量，若當前只接了一個芯片，則設定為1即可，若設定大于1，則在燒錄資料之前會自動分配節點地址，然后根據節點地址依次燒錄；
-
點擊【寫入】按鈕可以手動燒寫當前通道芯片；
2，測驗檔案串列
-
當芯片燒寫完畢后，若在此處添加了測驗檔案，那么配接器會自動發送測驗檔案里面的LIN資料，比如可以在檔案中編輯點亮LED的指令，芯片燒寫完畢后就會自動點亮LED，測驗串列檔案在TCANLINPro軟體的【發送LIN資料】->【普通發送】界面進行編輯，
3，寫資料設定
-
選擇引導程式，該程式為MLX官方提供的引導程式，可以找MLX官方代理索取；
-
用戶程式，為用戶自己寫的氛圍燈功能程式，該檔案一般向芯片程式開發人員索取；
-
NVRAM檔案，為芯片內部NVRAM/EEPROM區域資料檔案，若此處為空，則不燒錄NVRAM/EEPROM區域資料；
-
日志檔案，若需要記錄燒錄日志，那么選擇日志檔案保存路徑即可；
-
速度設定，目前速度設定范圍為20Kbps到50Kbps，速度越低，燒寫資料更不容易出錯，但是燒寫速度越慢，推薦最大設定為40Kbps；
-
燒寫次數，點擊【一鍵燒寫】后，會根據燒寫次數進行燒寫，每燒寫完一次，剩余次數減一，直到燒寫次數為0為止，每次燒寫之間的時間間隔可設定；
4，讀資料設定
-
讀芯片資料，每次只能讀取指定通道資料，可根據需求讀取用戶程式或者NVRAM/EEPROM資料，若芯片被設定為讀保護，則無法讀出資料；
-
選擇資料存盤檔案路徑和名稱后，設定好起始地址和讀資料位元組數（都為十六進制）后，點擊【讀出】就可以將芯片中的資料讀到所選擇的檔案中，檔案型別可選擇hex檔案和bin檔案，
