零. 概述

主要介紹下藍牙協議堆疊（bluetooth stack）傳統藍牙音頻協議之高質量音頻分布協議(A2DP) 連接播放音樂斷開流程(被連接)介紹

一. 宣告

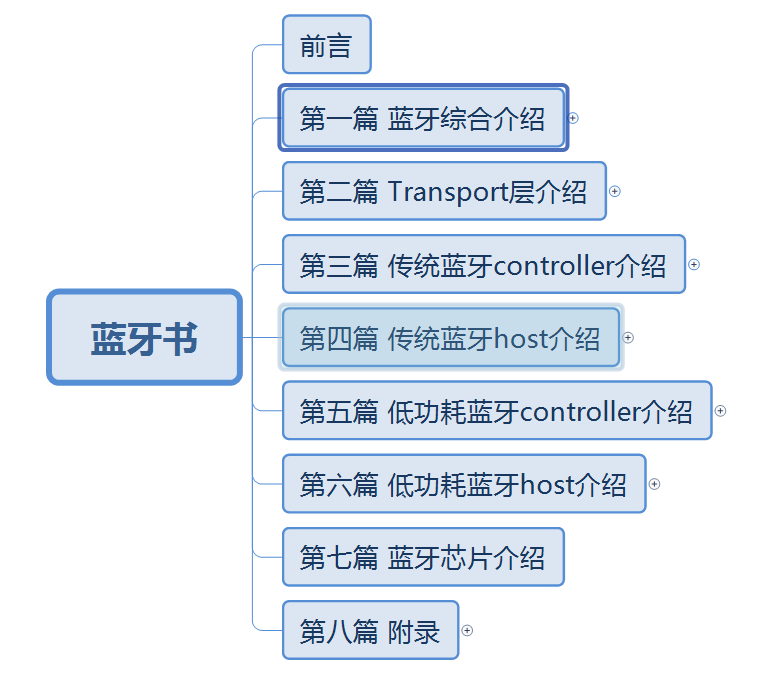

本專欄文章我們會以連載的方式持續更新，本專欄計劃更新內容如下：

第一篇:藍牙綜合介紹，主要介紹藍牙的一些概念，產生背景，發展軌跡，市面藍牙介紹，以及藍牙開發板介紹，

第二篇:Transport層介紹,主要介紹藍牙協議堆疊跟藍牙芯片之前的硬體傳輸協議,比如基于UART的H4,H5,BCSP，基于USB的H2等

第三篇:傳統藍牙controller介紹，主要介紹傳統藍牙芯片的介紹，包括射頻層（RF），基帶層（baseband），鏈路管理層（LMP）等

第四篇:傳統藍牙host介紹，主要介紹傳統藍牙的協議堆疊，比如HCI,L2CAP,SDP,RFCOMM,HFP,SPP,HID,AVDTP,AVCTP,A2DP,AVRCP,OBEX,PBAP,MAP等等一系列的協議吧，

第五篇：低功耗藍牙controller介紹，主要介紹低功耗藍牙芯片，包括物理層（PHY），鏈路層（LL）

第六篇：低功耗藍牙host介紹，低功耗藍牙協議堆疊的介紹，包括HCI,L2CAP,ATT,GATT,SM等

第七篇：藍牙芯片介紹，主要介紹一些藍牙芯片的初始化流程，基于HCI vendor command的擴展

第八篇：附錄，主要介紹以上常用名詞的介紹以及一些特殊流程的介紹等，

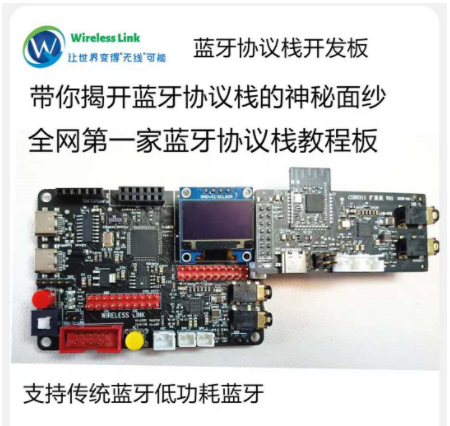

另外，開發板如下所示，對于想學習藍牙協議堆疊的最好人手一套，以便更好的學習藍牙協議堆疊，相信我，學完這一套視頻你將擁有修改任何協議堆疊的能力（比如Linux下的bluez，Android下的bluedroid），

-------------------------------------------------------------------------------------------------------------------------

CSDN學院鏈接（進入選擇你想要學習的課程）：https://edu.csdn.net/lecturer/5352?spm=1002.2001.3001.4144

藍牙交流扣扣群：970324688

Github代碼：https://github.com/sj15712795029/bluetooth_stack

入手開發板：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-22329603896.18.5aeb41f973iStr&id=622836061708

藍牙學習目錄：https://blog.csdn.net/XiaoXiaoPengBo/article/details/107727900

--------------------------------------------------------------------------------------------------------------------------

2. A2DP連接播放音樂斷開流程(被連接)

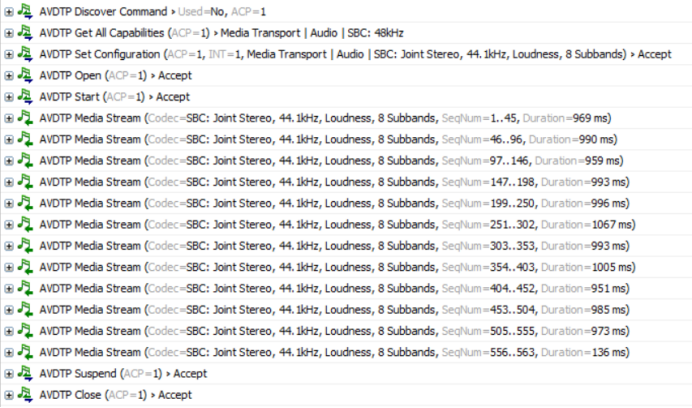

此部分就不再整理從HCI到L2CAP到AVDTP連接的程序，直接貼出來AVDTP以及A2DP的互動

步驟1）手機發起AVDTP discover命令來問詢開發板支持的SEID，開發板回復

步驟2）手機根據SEID來獲取SEP的可配置資訊，開發板回復

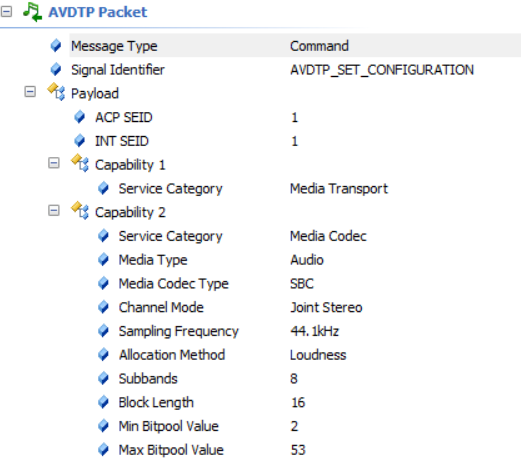

步驟3）手機來設定播放的一些引數（采樣率，通道數，位寬等），開發板回復

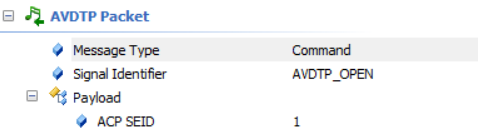

步驟4）手機開打開SEP，開發板回復

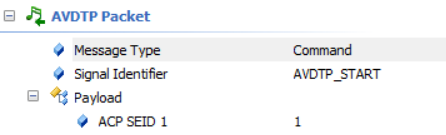

步驟5）手機發送Start指令準備播放音樂，開發板回復

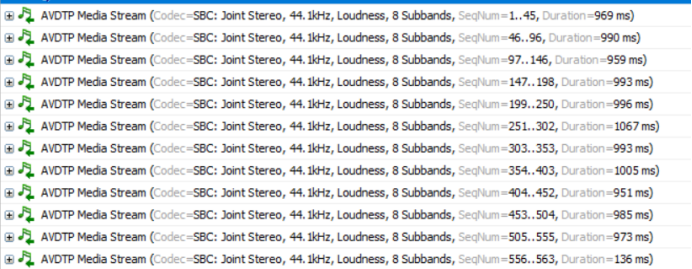

步驟6）手機發送音樂

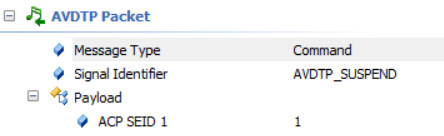

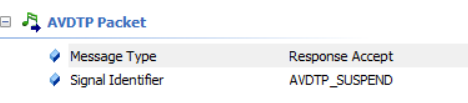

步驟7）手機暫停播放，開發板回復

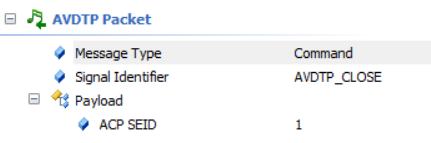

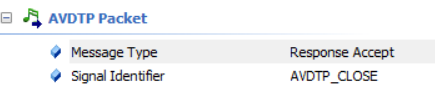

步驟8）手機關閉SEP,開發板回復

我們來一一解釋下步驟：

步驟1）手機發起AVDTP discover命令來問詢開發板支持的SEID，開發板回復

① 手機發送AVDTP discover命令問詢開發板支持的SEID

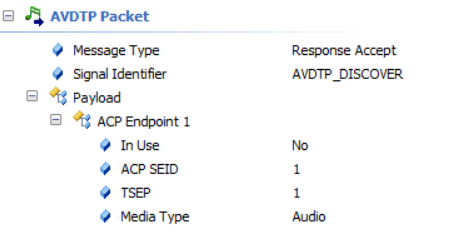

② 目前開發板我只寫了SBC編解碼，所以只有一個SEP，開發板回復給手機

由于我寫的協議堆疊目前只是注冊一個SEID，所以這里的回復是只回復了一個

步驟2）手機根據SEID來獲取SEP的可配置資訊，開發板回復

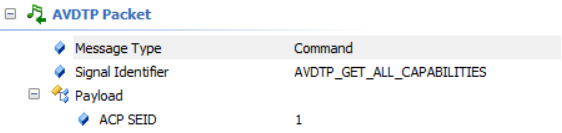

① 手機發送Get All Capabilities來獲取開發板支持的配置

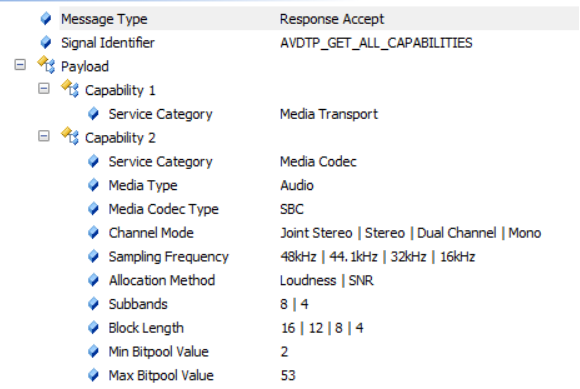

② 開發板回復支持的配置

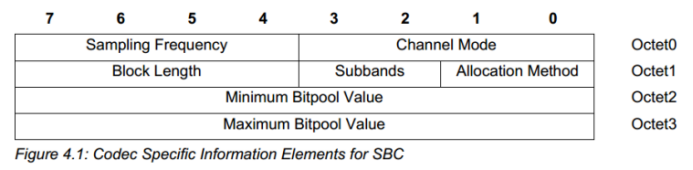

注意此部分是A2DP注冊的，也就是說開發板告知手機我都可以支持哪些配置,其中的配置就是A2DP media information element,格式如下：

那我們填寫的配置引數是：

static const uint8_t sbc_snk_codec_caps[] =
{
    AVDTP_AUDIO<<4,
   AVDTP_CODEC_SBC,

   A2DP_SBC_48000|A2DP_SBC_44100|A2DP_SBC_32000|A2DP_SBC_16000|\
   A2DP_SBC_JOINT_STEREO|A2DP_SBC_STEREO|A2DP_SBC_DUAL_CHANNEL|A2DP_SBC_MONO,

   A2DP_SBC_BLOCK_LENGTH_16|A2DP_SBC_BLOCK_LENGTH_12|A2DP_SBC_BLOCK_LENGTH_8|A2DP_SBC_BLOCK_LENGTH_4|\
   A2DP_SBC_SUBBANDS_8|A2DP_SBC_SUBBANDS_4|A2DP_SBC_ALLOCATION_METHOD_LOUDNESS|A2DP_SBC_ALLOCATION_METHOD_SNR,

   SBC_SNK_MIN_BITPOOL,
   SBC_SNK_MAX_BITPOOL,
};
