一、實驗環境

需要三個 Docker 鏡像：

1. php-frontend web 前端鏡像
2. redis master 鏡像
3. redis slave 鏡像

• 其中 web 前端 通過 javascript redis api 和 redis master 互動，

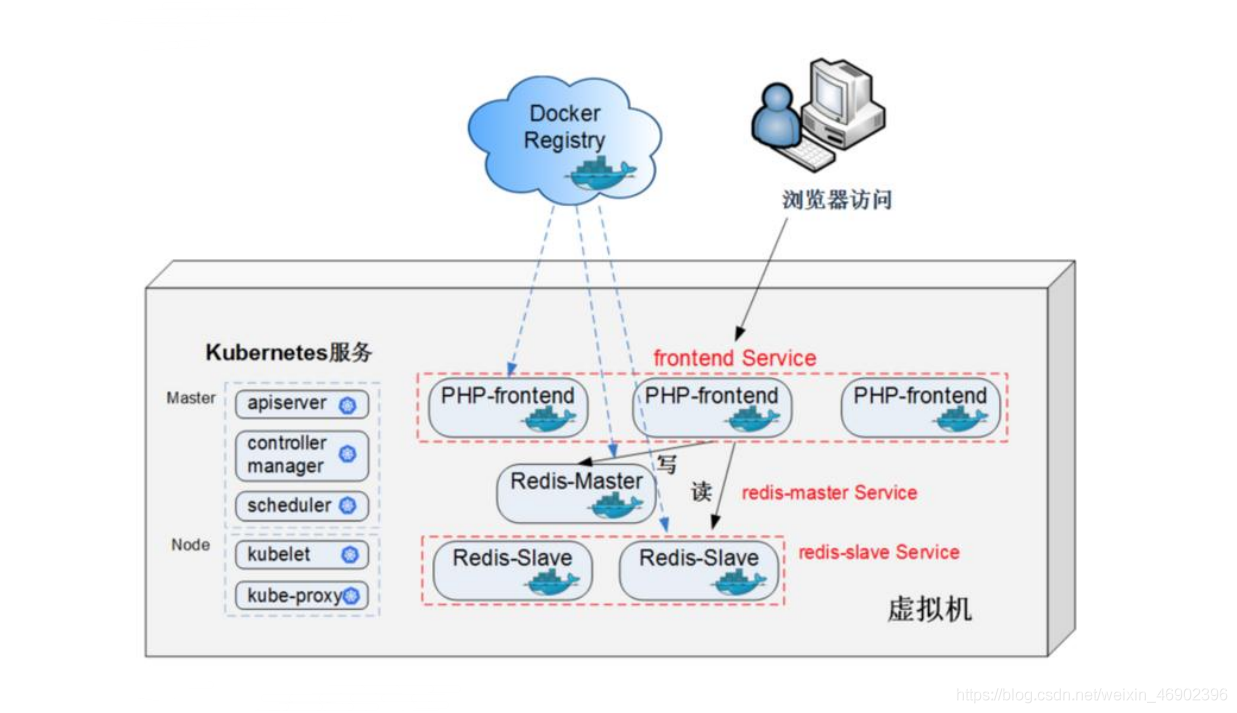

整體架構如下：

• 底層網路結構：通過 flannel 實作不同物理機之間 Docker 容器的通信，

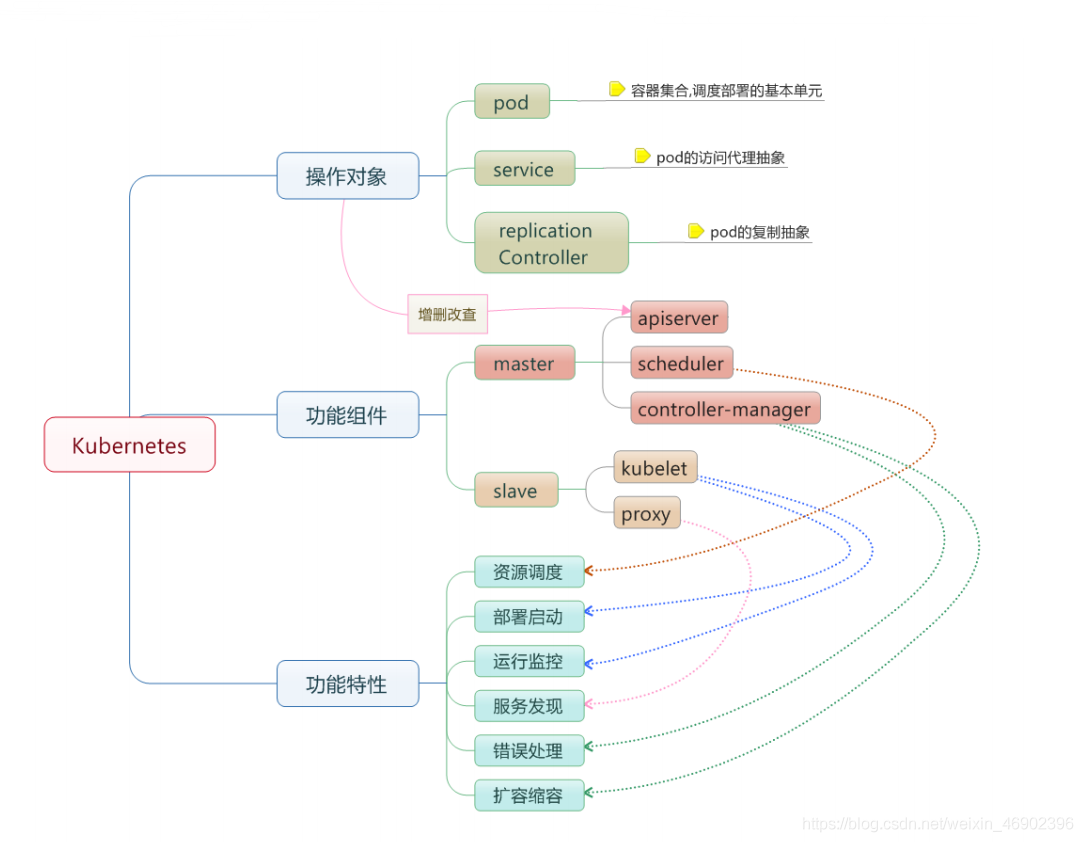

Kubernetes 體系架構：

二、部署基于 Redis 和 Docker 的留言簿

注意：

• 如果未部署 Kubernetes 容器集群管理系統需看：部署 Kubernetes 容器集群管理系統 來進行部署，
• 該實驗需要的軟體包從這個鏈接下載：https://pan.baidu.com/s/1A6SEpNuBvGm3a-EdGrFSJA
• 提取碼：owbr

1.上傳鏡像到 node1 和 node2 上并匯入

node1，node2操作一致

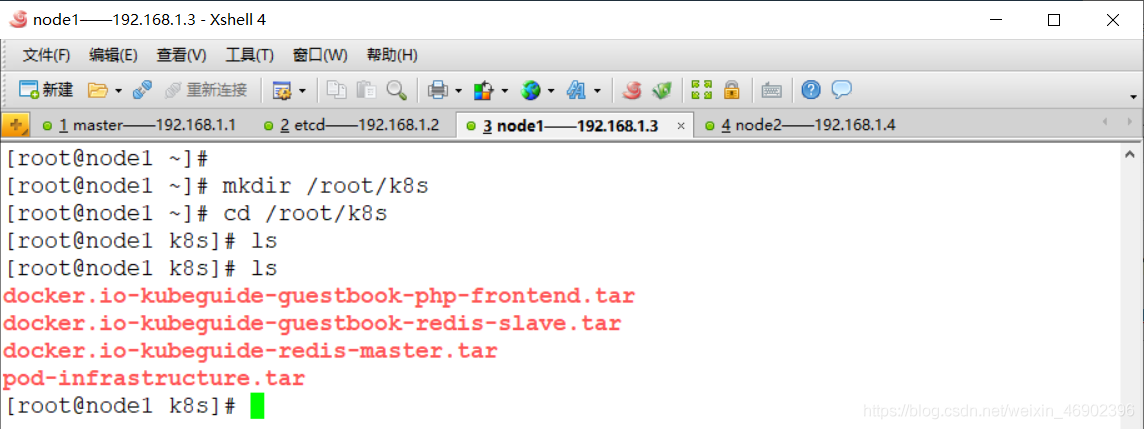

[root@node1 ~]# mkdir /root/k8s
[root@node1 ~]# cd /root/k8s
[root@node1 k8s]# ls
[root@node1 k8s]# ls				#將鏡像上傳到該目錄
docker.io-kubeguide-guestbook-php-frontend.tar
docker.io-kubeguide-guestbook-redis-slave.tar
docker.io-kubeguide-redis-master.tar
pod-infrastructure.tar

匯入鏡像

[root@node1 k8s]# docker load -i pod-infrastructure.tar
[root@node1 k8s]# docker load -i docker.io-kubeguide-redis-master.tar
[root@node1 k8s]# docker load -i docker.io-kubeguide-guestbook-redis-slave.tar
[root@node1 k8s]# docker load -i docker.io-kubeguide-guestbook-php-frontend.tar

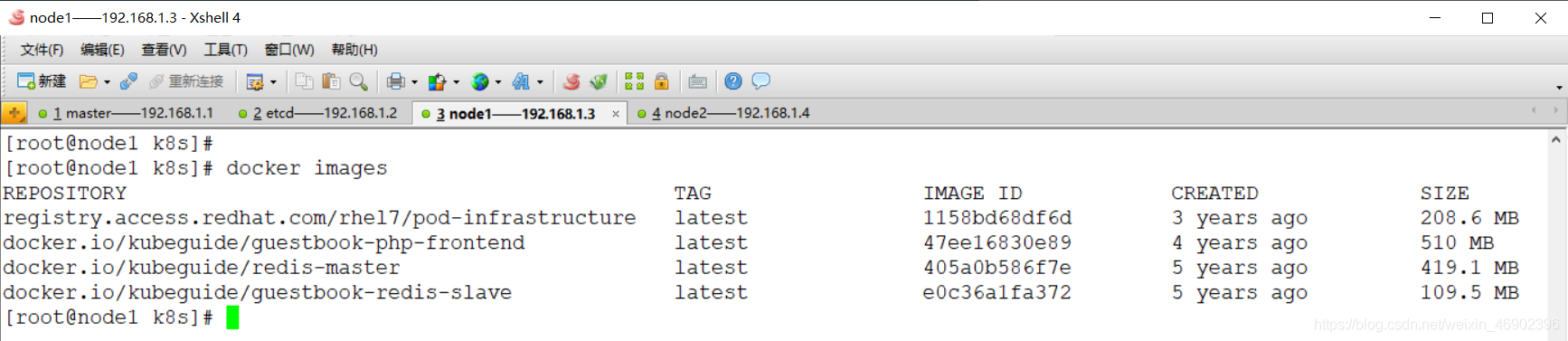

[root@node1 k8s]# docker images			#查看鏡像是否匯入成功

2.配置 Redis master

在 master 上操作

1）創建 Redis master deployment 組態檔

[root@master ~]# mkdir /etc/kubernetes/yaml
[root@master ~]# cd /etc/kubernetes/yaml/

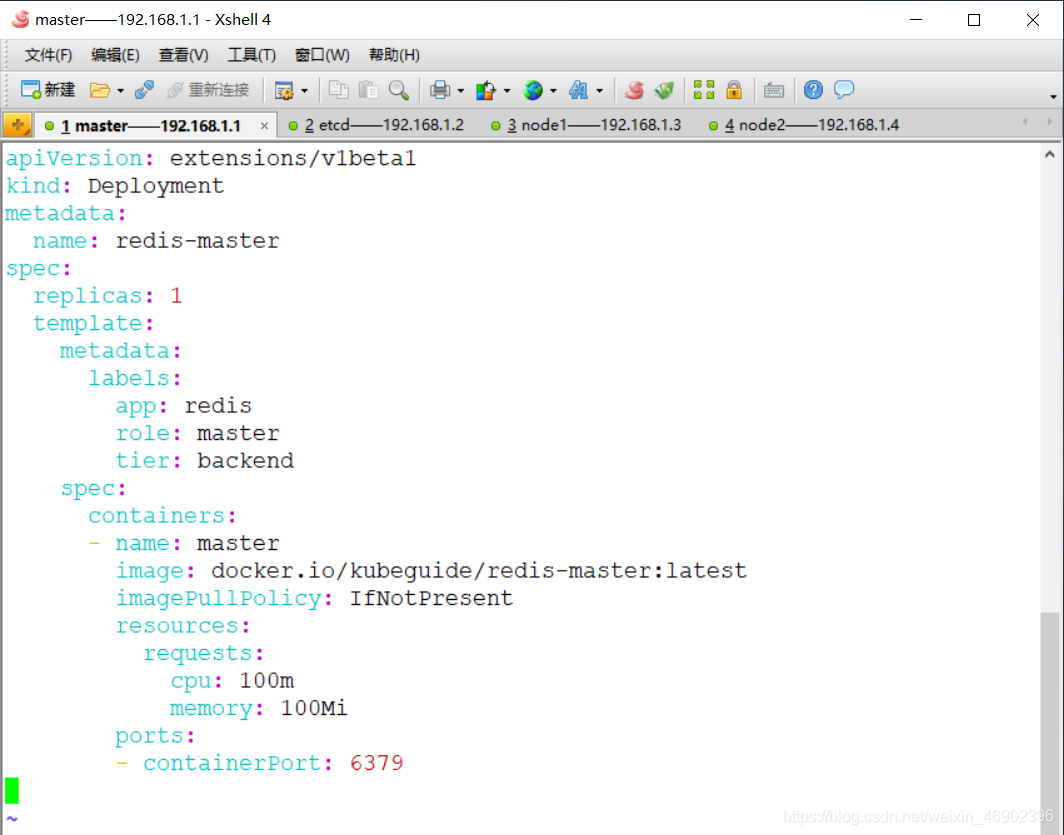

[root@master yaml]# vim redis-master-deployment.yaml
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: redis-master
spec:
  replicas: 1
  template:
    metadata:
      labels:
        app: redis
        role: master
        tier: backend
    spec:
      containers:
      - name: master
        image: docker.io/kubeguide/redis-master:latest
        imagePullPolicy: IfNotPresent
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        ports:
        - containerPort: 6379

2）創建 Redis master service 組態檔

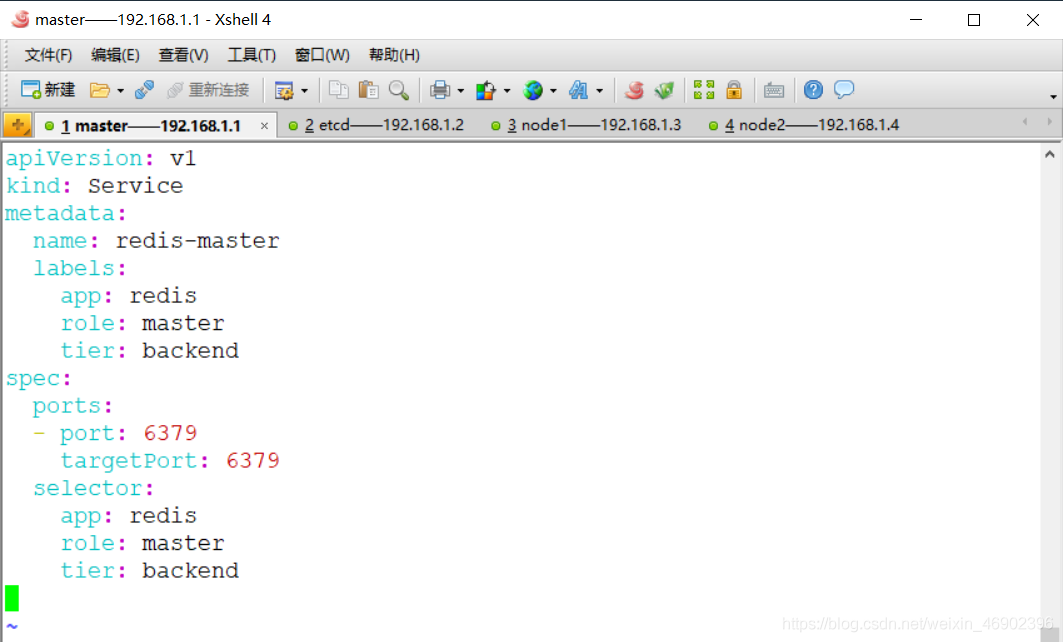

[root@master yaml]# vim redis-master-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: redis-master
  labels:
    app: redis
    role: master
    tier: backend
spec:
  ports:
  - port: 6379
    targetPort: 6379
  selector:
    app: redis
    role: master
    tier: backend

3）啟用 Redis master 的 deployment 和 service

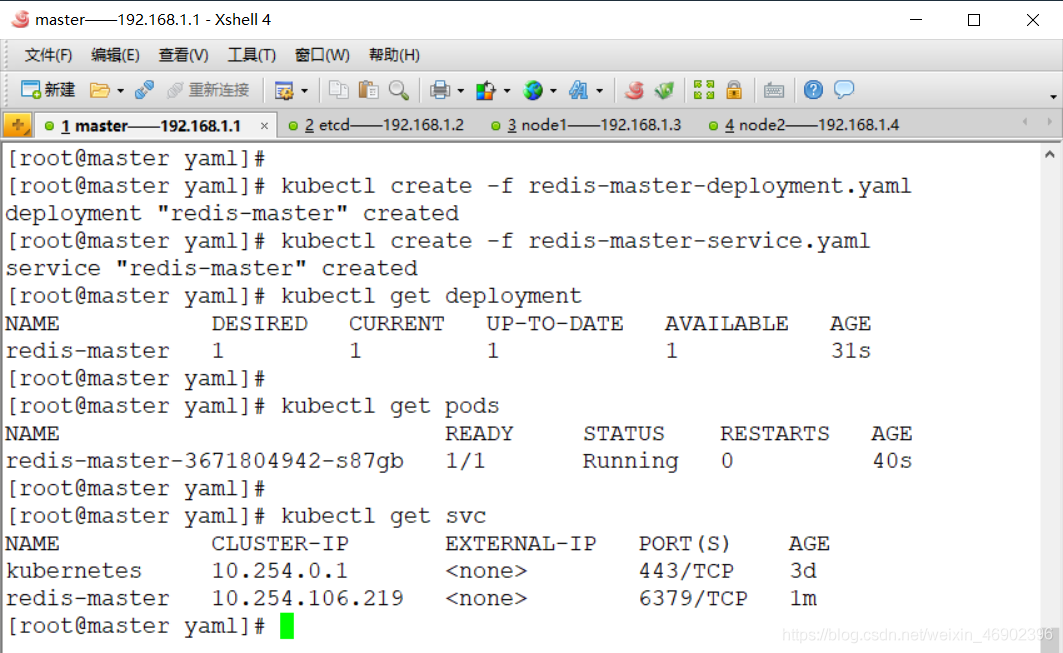

[root@master yaml]# kubectl create -f redis-master-deployment.yaml
[root@master yaml]# kubectl create -f redis-master-service.yaml
[root@master yaml]# kubectl get deployment
[root@master yaml]# kubectl get pods
[root@master yaml]# kubectl get svc

2.配置 Redis slave

在 master 上操作

1）創建 Redis slave deployment 組態檔

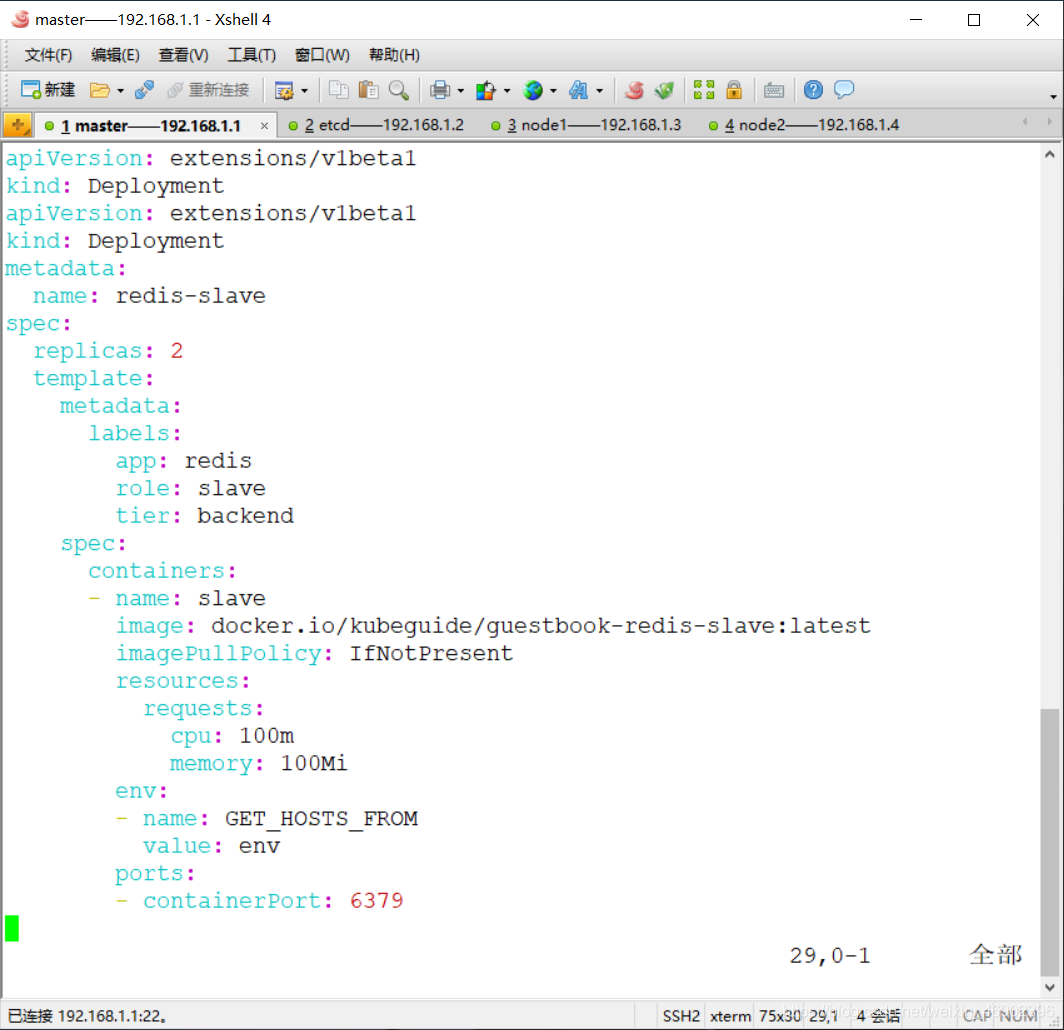

[root@master yaml]# vim redis-slave-deployment.yaml
apiVersion: extensions/v1beta1
kind: Deployment
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: redis-slave
spec:
  replicas: 2
  template:
    metadata:
      labels:
        app: redis
        role: slave
        tier: backend
    spec:
      containers:
      - name: slave
        image: docker.io/kubeguide/guestbook-redis-slave:latest
        imagePullPolicy: IfNotPresent
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        env:
        - name: GET_HOSTS_FROM
          value: env
        ports:
        - containerPort: 6379

2）創建 Slave Service 組態檔

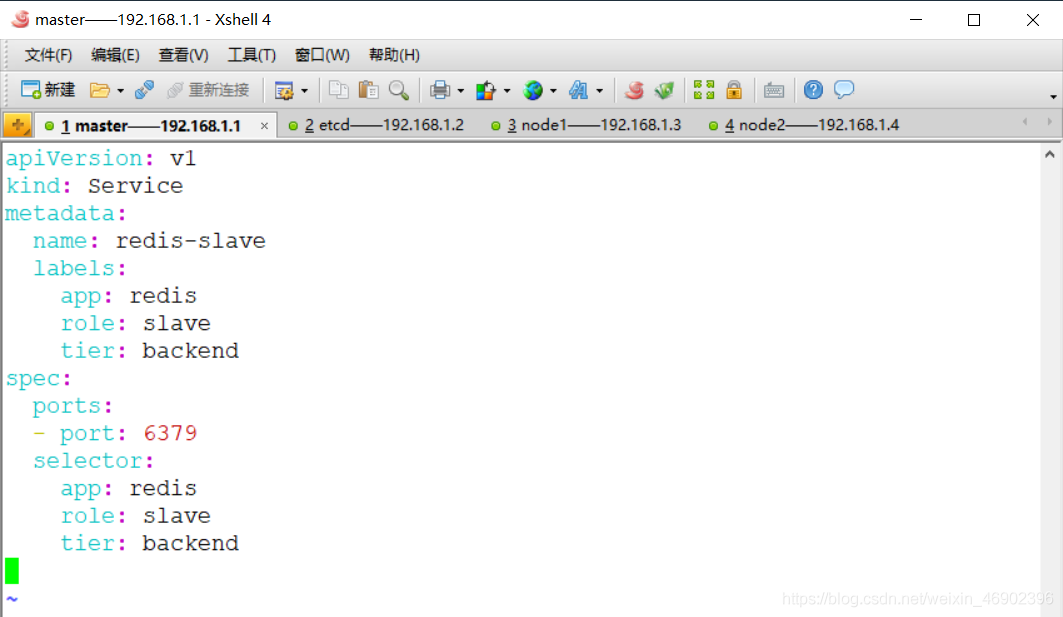

[root@master yaml]# vim redis-slave-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: redis-slave
  labels:
    app: redis
    role: slave
    tier: backend
spec:
  ports:
  - port: 6379
  selector:
    app: redis
    role: slave
    tier: backend

3）啟動 Redis salve 的 deployment 和 service

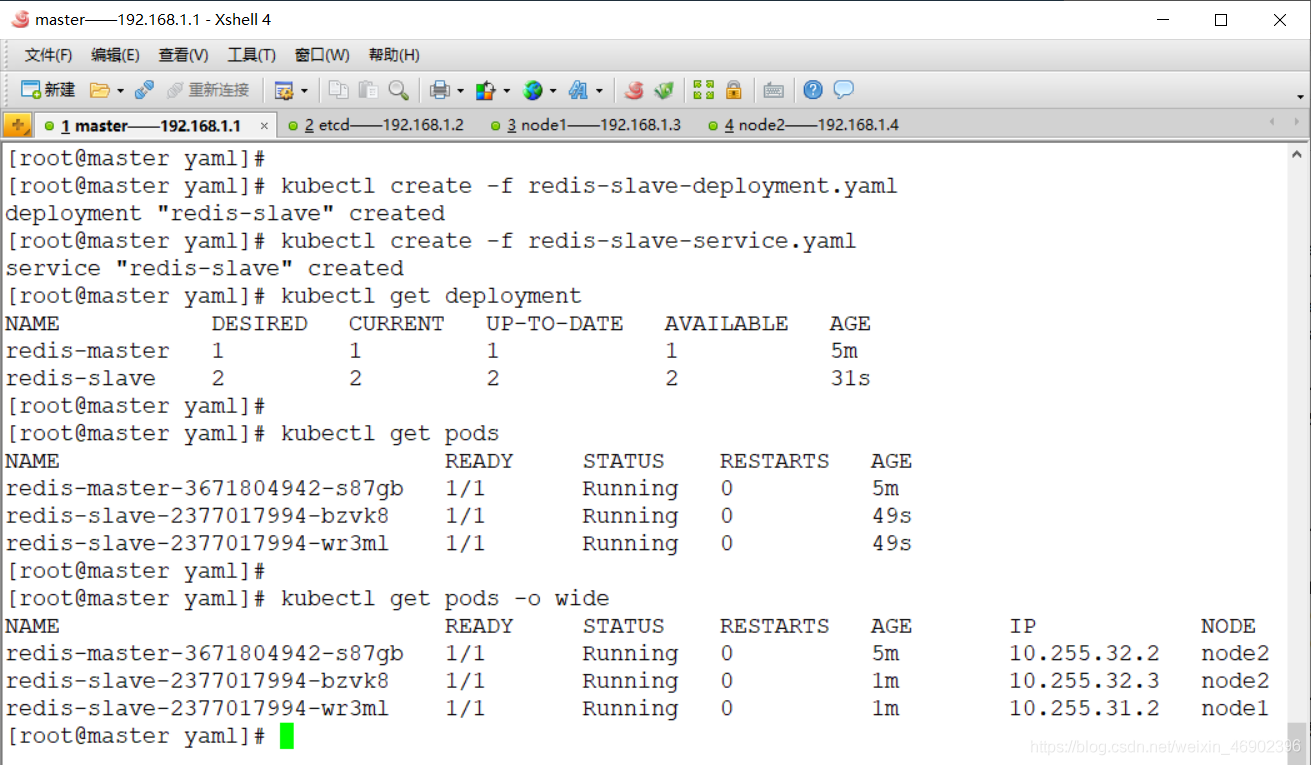

[root@master yaml]# kubectl create -f redis-slave-deployment.yaml
[root@master yaml]# kubectl create -f redis-slave-service.yaml
[root@master yaml]# kubectl get deployment
[root@master yaml]# kubectl get pods
[root@master yaml]# kubectl get pods -o wide

3.配置 frontend guestbook

在 master 上操作

1）創建 frontend guestbook deployment 組態檔

這是一個簡單的 PHP 訪問，用來和 master service（寫請求）或 slave service（讀請求）互動，

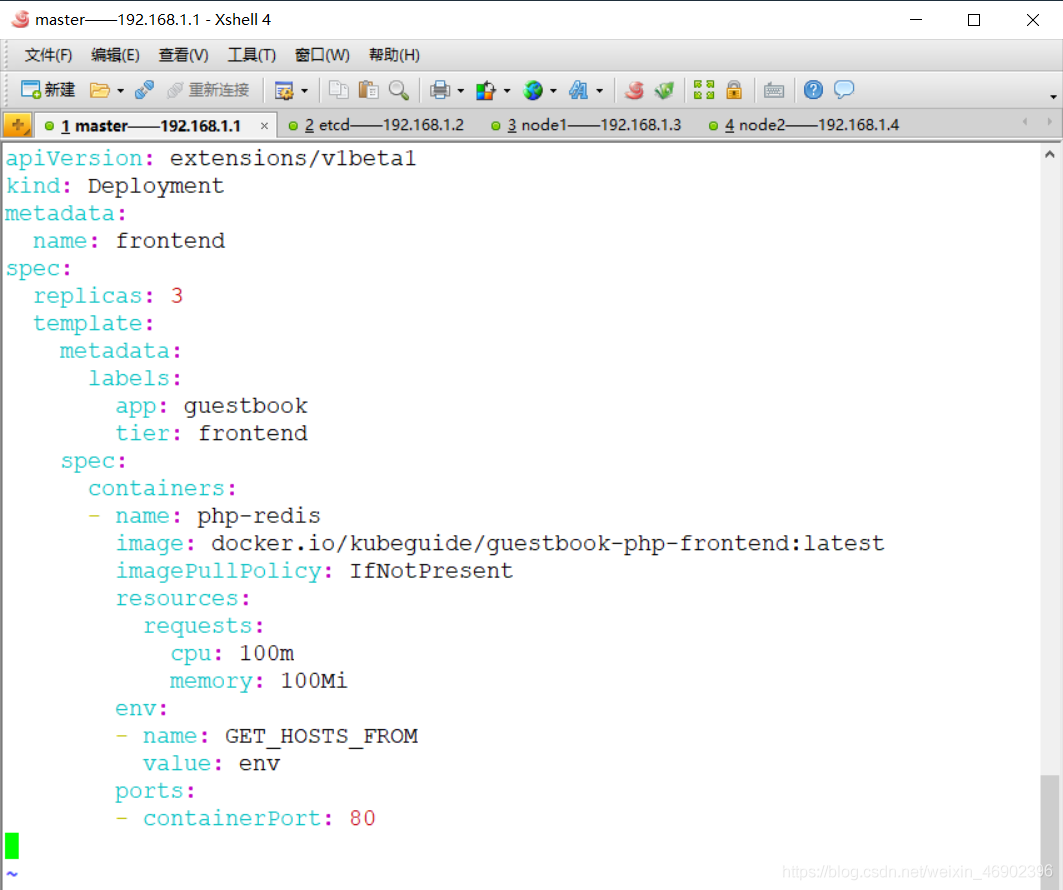

[root@master yaml]# vim frontend-deployment.yaml
apiVersion: extensions/v1beta1
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 3
  template:
    metadata:
      labels:
        app: guestbook
        tier: frontend
    spec:
      containers:
      - name: php-redis
        image: docker.io/kubeguide/guestbook-php-frontend:latest
        imagePullPolicy: IfNotPresent
        resources:
          requests:
            cpu: 100m
            memory: 100Mi
        env:
        - name: GET_HOSTS_FROM
          value: env
        ports:
        - containerPort: 80

2）創建 frontend guestbook service 組態檔

[root@master yaml]# vim frontend-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: frontend
  labels:
    app: guestbook
    tier: frontend
spec:
  type: NodePort
  ports:
  - port: 80
    nodePort: 30001
  selector:
    app: guestbook
    tier: frontend

3）啟動 frontend guestbook 的 deployment 和 service

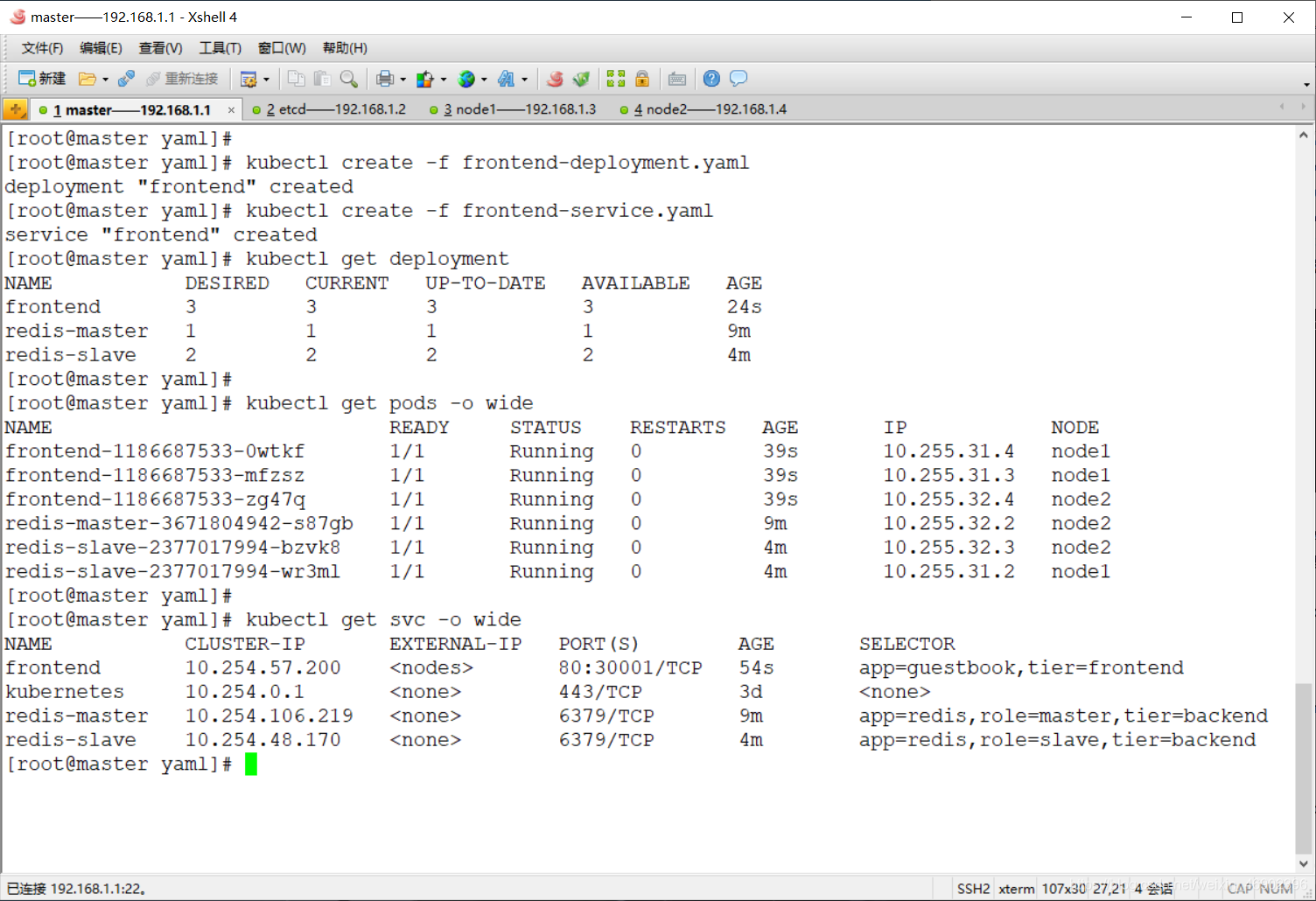

[root@master yaml]# kubectl create -f frontend-deployment.yaml
[root@master yaml]# kubectl create -f frontend-service.yaml
[root@master yaml]# kubectl get deployment
[root@master yaml]# kubectl get pods -o wide
[root@master yaml]# kubectl get svc -o wide

3.查看外網網路訪問 guestbook

登錄 node1 查看埠：

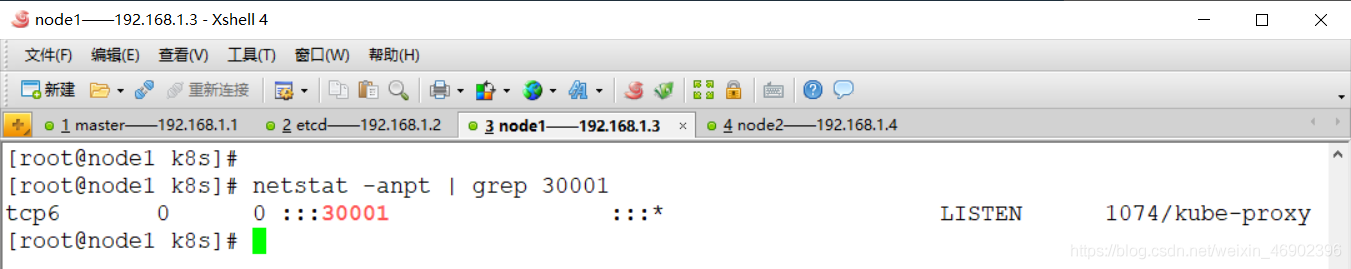

[root@node1 k8s]# netstat -anpt | grep 30001

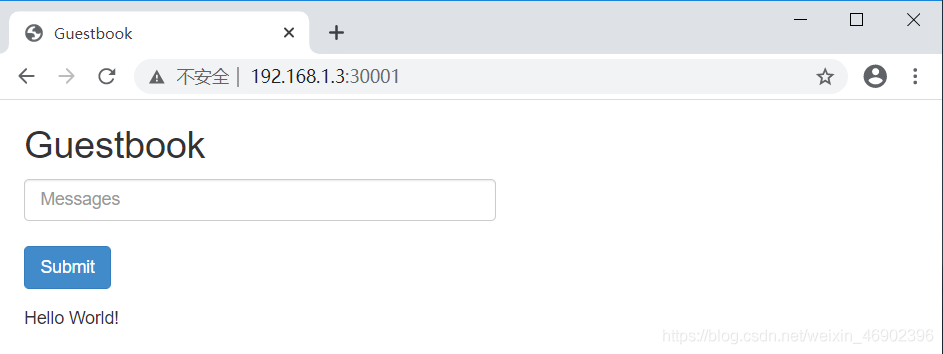

使用瀏覽器訪問：http://192.168.1.3:30001 或者訪問：http://192.168.1.4:30001 都可以，
