一、實驗環境以及實驗需求

1）準備3臺虛擬機，一臺Windows虛擬機PC1（不限制win7或者win10）、一臺Linux服務器server1（IP是172.16.100.100/24）和一臺空虛擬機server2，虛擬機網路使用僅主機模式，

2）server1提供DHCP服務給PC1和server2分配對應網段的IP地址，

3）server1提供PXE服務，能夠使server2可以自動安裝Centos7 Linux作業系統，

4）在server1安裝和啟動httpd服務對外提供Web服務，并搭建DNS服務負責決議地址www.kgc.com，使得PC1能夠使用域名www.kgc.com訪問Web服務器，

5）在server2安裝NFS服務，提供共享目錄/share ，在/share目錄中創建檔案index.html，檔案內容自定義，把server2的/share目錄通過NFS掛載到server1的/var/www/html目錄下，使得PC1訪問Web服務時能夠顯示自定義的內容，

二、PXE裝機

（一）、安裝并啟用TFTP服務

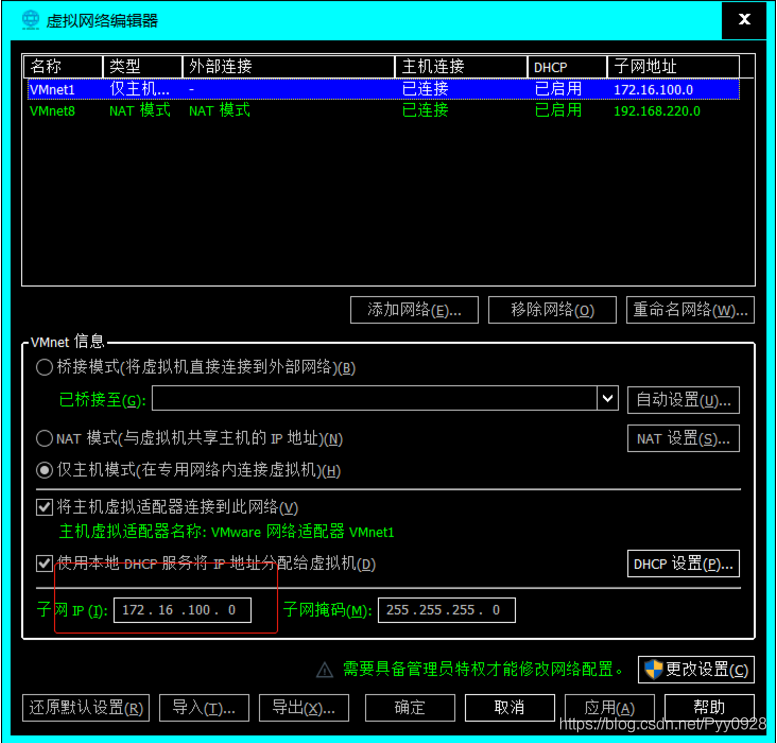

1.修改虛擬機的模式
在這里插入圖片描述

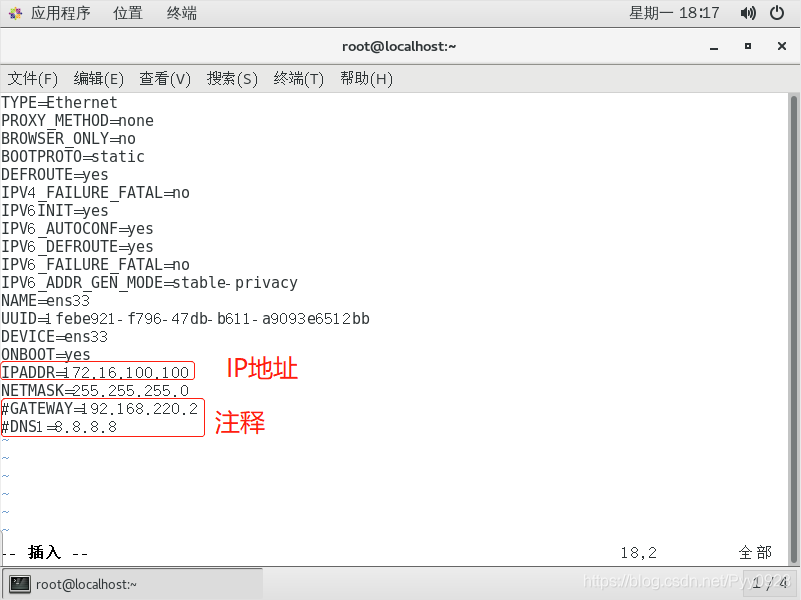

2.將主服務器（主要用的虛擬機）修改網卡配置
在這里插入圖片描述

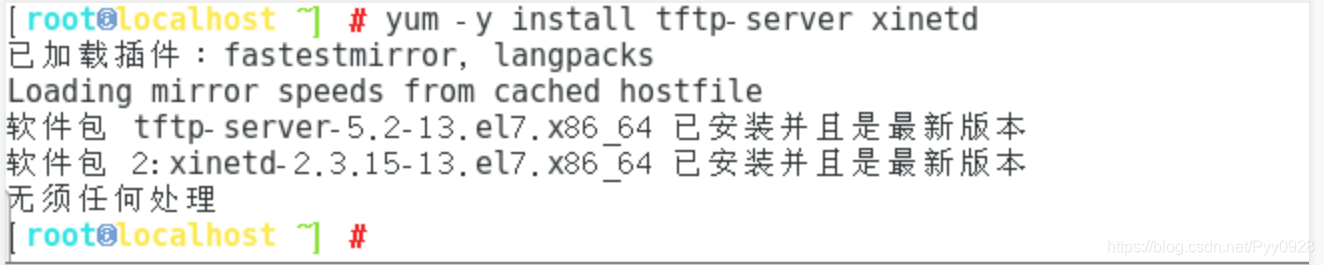

3.安裝tftp服務和守護服務
在這里插入圖片描述

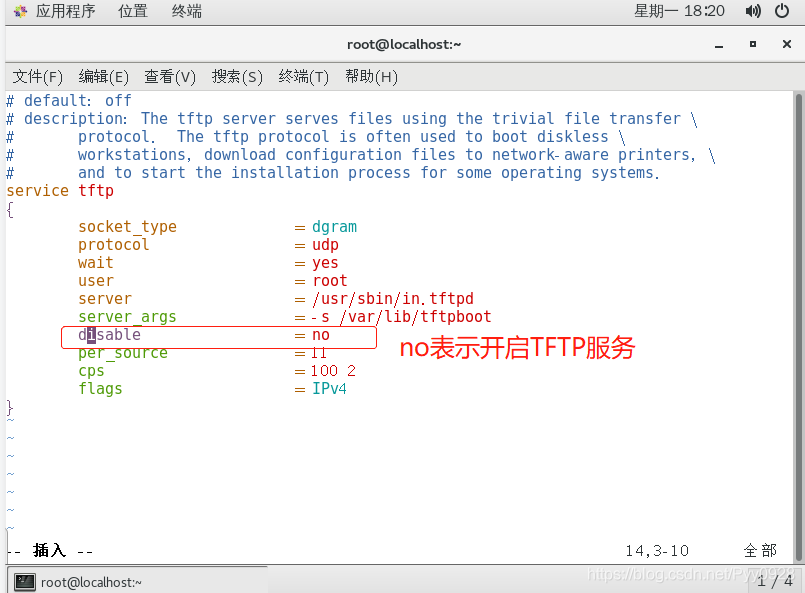

4.修改TFTP組態檔

在這里插入圖片描述

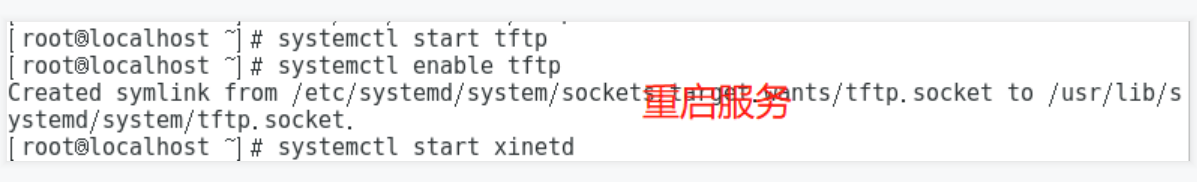

5.開啟服務并設為開機自啟

在這里插入圖片描述

（二）、安裝dhcp服務

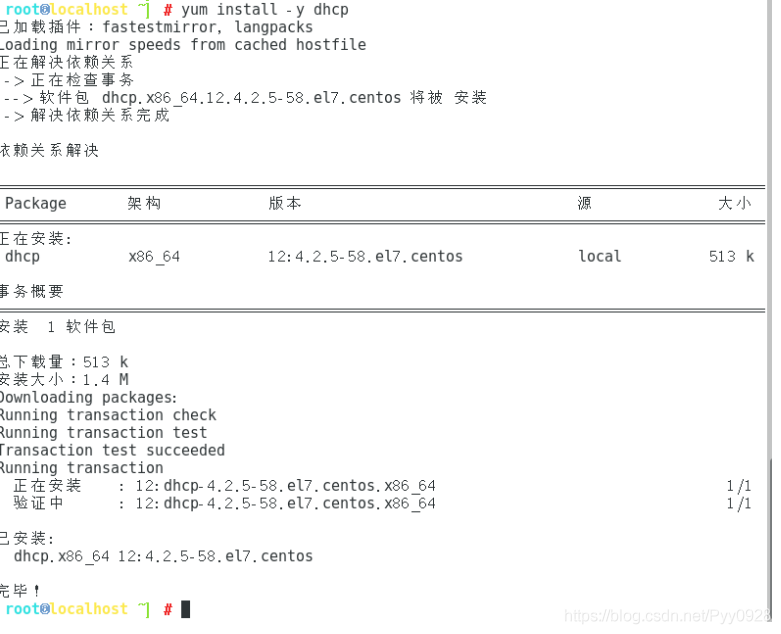

1.下載DHCP
在這里插入圖片描述

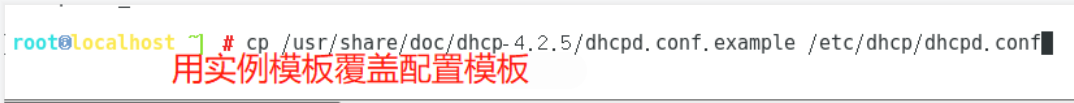

2.覆寫模板
在這里插入圖片描述

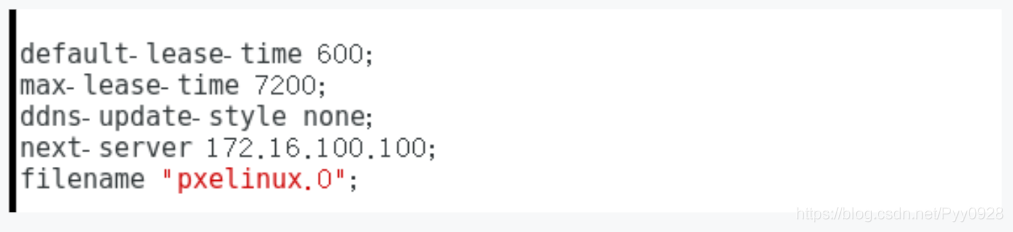

3.編輯DHCP服務組態檔
在這里插入圖片描述

ddns-update-style none; #禁用 DNS 動態更新
next-server 172.16.100.100; #指定 TFTP 服務器的地址
filename “pxelinux.0”; #指定要下載的 PXE 引導程式的檔案

在這里插入圖片描述

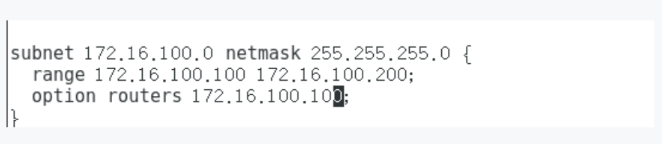

subnet 172.16.100.0 netmask 255.255.255.0 { #宣告要分配的網段地址
range 172.16.100.100 172.16.100.200; #設定地址池
option routers 172.16.100.100; #默認網關地址指向TFTP服務器的IP地址
}
在這里插入圖片描述

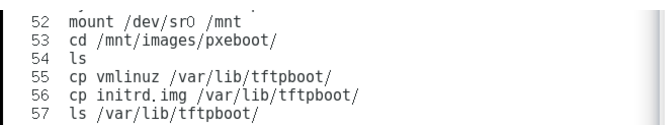

（三）、準備LINUX內核、初始化鏡像檔案

mount /dev/sr0 /mnt
cd /mnt/images/pxeboot
cp vmlinuz /var/lib/tftpboot/ #復制 Linux系統的內核檔案到TFTP根目錄下
cp initrd.img /var/lib/tftpboot/ #復制初始化鏡像檔案（linux引導加載模塊）到TFTP根目錄下

在這里插入圖片描述

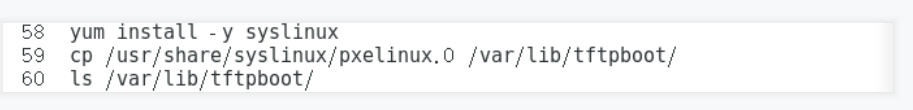

（四）、準備引導程式

yum -y install syslinux #PXE引導程式由軟體包 syslinux 提供
cp /usr/share/syslinux/pxelinux.0 /var/lib/tftpboot/ #復制 PXE引導程式到TFTP根目錄下
在這里插入圖片描述

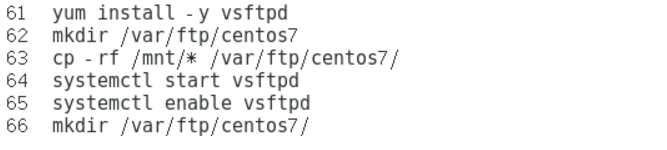

（五）、安裝FTP服務，準備安裝centos 7安裝源

yum -y install vsftpd
mkdir /var/ftp/centos7 ##創建安裝源目錄
cp -rf /mnt/* /var/ftp/centos7/ ## 將掛載的檔案復制到鋼窗好的目錄中

systemctl start vsftpd ##開啟服務
systemctl enable vsftpd ##設定為開機自啟
在這里插入圖片描述

（六）、配置啟動選單檔案

先切換到TFTP根目錄下
cd /var/lib/tftpboot/

默認的啟動選單檔案在TFTP根目錄的 pxelinux.cfg子目錄下，檔案名為default
再創建一個目錄
mkdir /var/lib/tftpboot/pxelinux.cfg

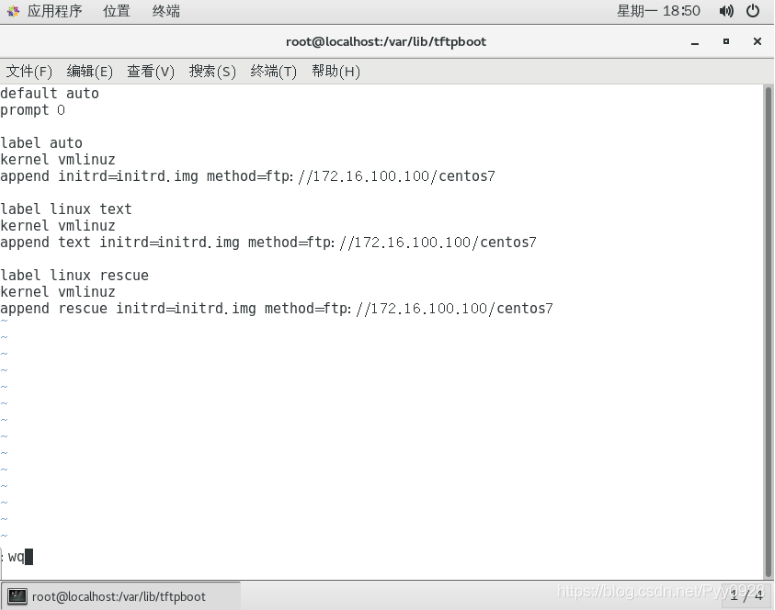

vim /var/lib/tftpboot/pxelinux.cfg/default
default auto #指定默認入口名稱
prompt 0 #設定是否等待用戶選擇，“1”表示等待用戶控制

label auto #圖形安裝（默認）引匯入口，label 用來定義啟動項
kernel vmlinuz #kernel 和 append用來定義引導引數
append initrd=initrd.img method=ftp://172.16.100.100/centos7

label linux text #文本安裝引匯入口
kernel vmlinuz
append text initrd=initrd.img method=ftp://172.16.100.100/centos7

label linux rescue #救援模式引匯入口
kernel vmlinuz
append rescue initrd=initrd.img method=ftp://172.16.100.100/centos7
在這里插入圖片描述

（七）、關閉防火墻

systemctl stop firewalld.service
setenforce 0

（八）、驗證PXE網路安裝

   使用 VMware創建的虛擬機進行測驗，虛擬機記憶體至少需要 2GB，否則在啟動安裝時可能會報錯，
   裝的時候會有一個加載界面，在加載條結束之前狂按esc鍵，會出現一個界面，只有四個選項，選擇最下邊的開始安裝，

二、決議域名

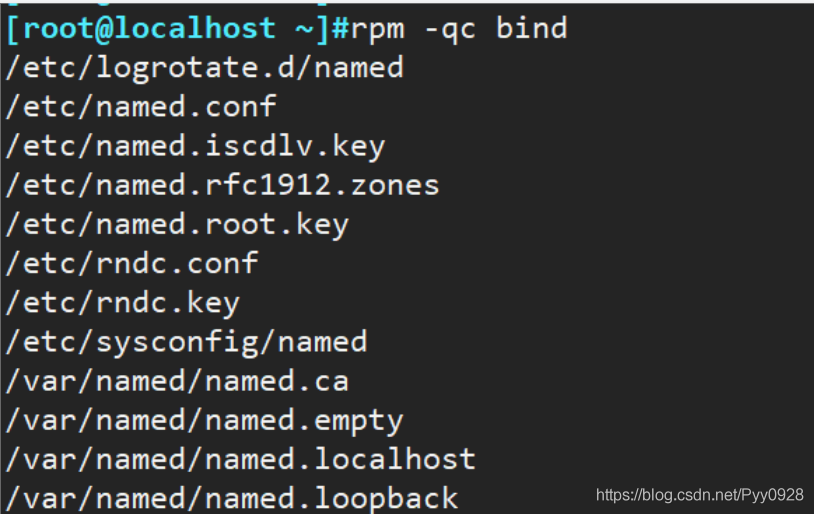

（1）先查看需要修改的組態檔所在路徑

rpm -qc bind
在這里插入圖片描述

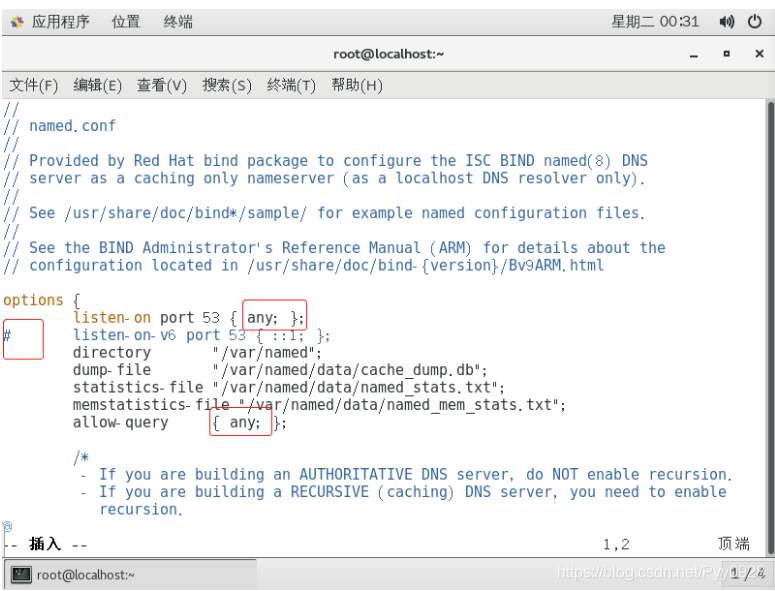

（2）修改主組態檔

vim /etc/named.conf
在這里插入圖片描述

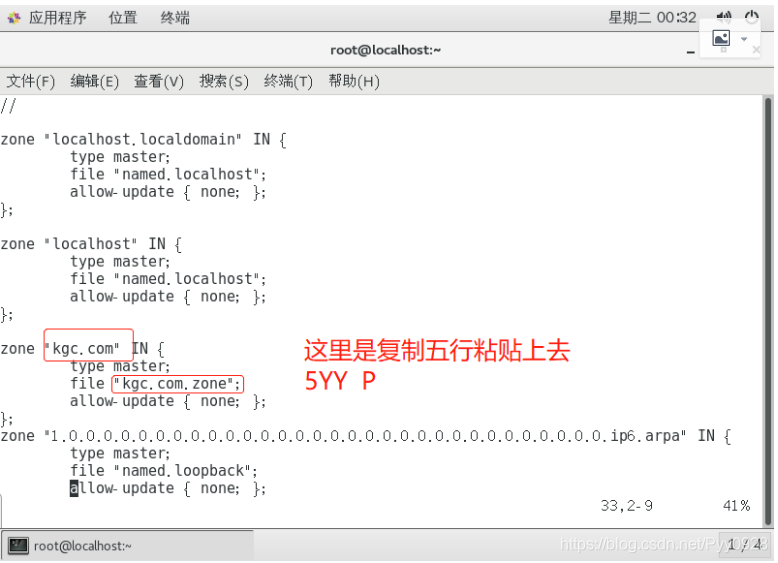

（3）修改區域組態檔，添加正向區域配置

vim /etc/named.rfc1912.zones
在這里插入圖片描述

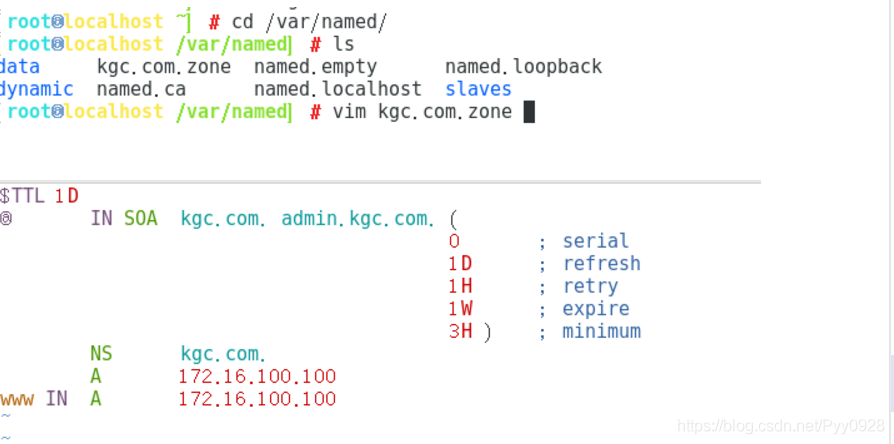

（4）配置正向區域資料檔案

在這里插入圖片描述

（5）啟動服務

systemctl start named

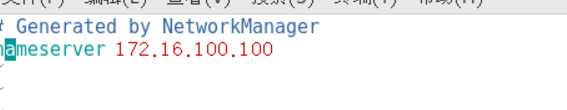

（6）在檔案中添加DNS服務器地址

vim /etc/resolv.conf
在這里插入圖片描述

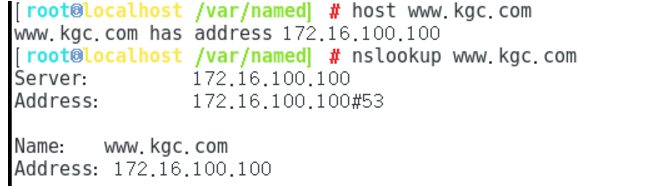

（7）測驗DNS決議：兩種方法

在這里插入圖片描述

注：此時在windows10里邊訪問www.kgc.com就可以出現里邊的內容

三、NFS共享服務

注意讀題，這里是在新裝的虛擬機上操作的

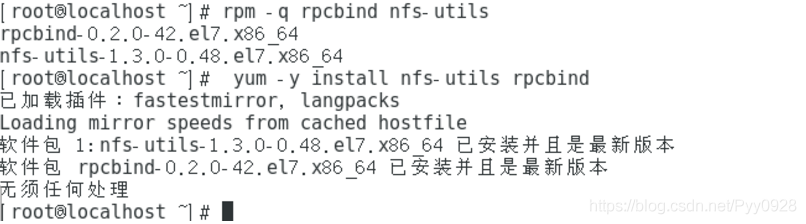

1. 安裝 nfs-utils、rpcbind 軟體包

rpm -q rpcbind nfs-utils
yum -y install nfs-utils rpcbind
在這里插入圖片描述

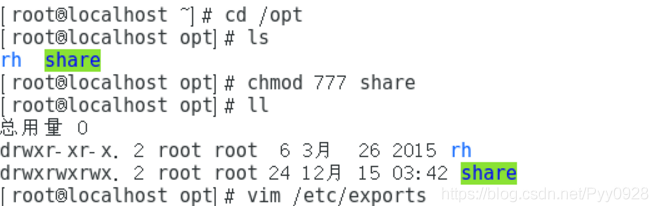

2. 設定共享目錄

mkdir -p /opt/share
chmod 777 /opt/share

vim /etc/exports

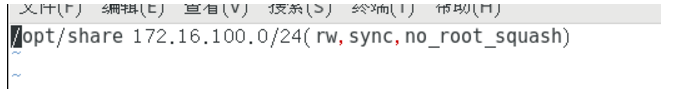

/opt/share 172.16.100.0/24(rw,sync,no_root_squash)
在這里插入圖片描述

手動添加
在這里插入圖片描述

3. 啟動 NFS 服務程式

手動加載NFS共享服務時，應該先啟動rpcbind，再啟動nfs
systemctl start rpcbind
systemctl start nfs
systemctl enable rpcbind
systemctl enable nfs

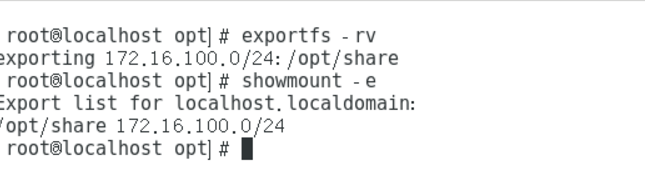

4.查看本機發布的 NFS 共享目錄

exportfs -rv #發布共享
showmount -e #查看共享檔案
在這里插入圖片描述

5.在客戶機上訪問nfs共享資源

安裝 nfs-utils、rpcbind 軟體包
在這里插入圖片描述

將客戶機共享的目錄進行掛載（這里在宿主機）
在這里插入圖片描述

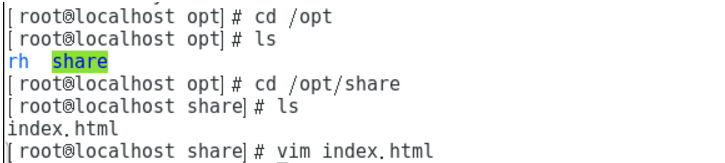

在客戶機修改共享目錄的內容，然后在Windows里邊重繪一下界面，就會出現這個檔案所有的內容

在這里插入圖片描述
