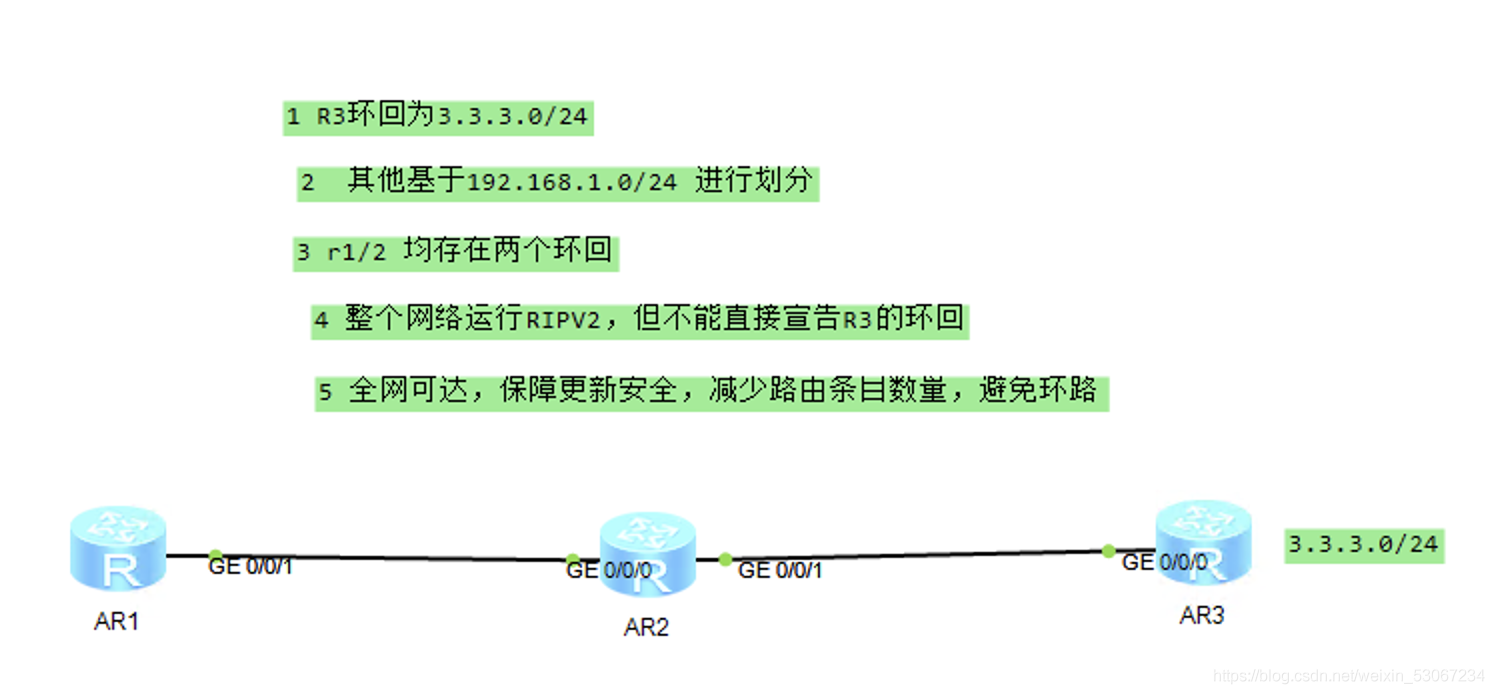

該實驗具體要求如下圖

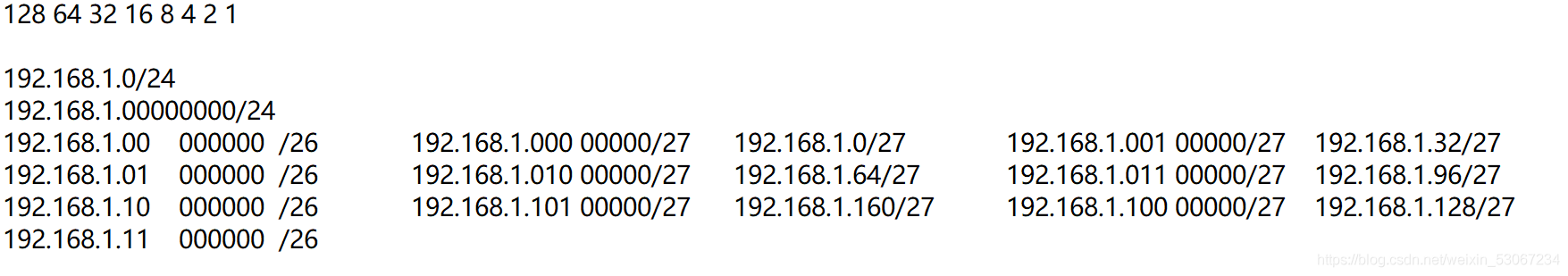

首先，我們按照要求基于192.168.1.0/24進行劃分，如下圖

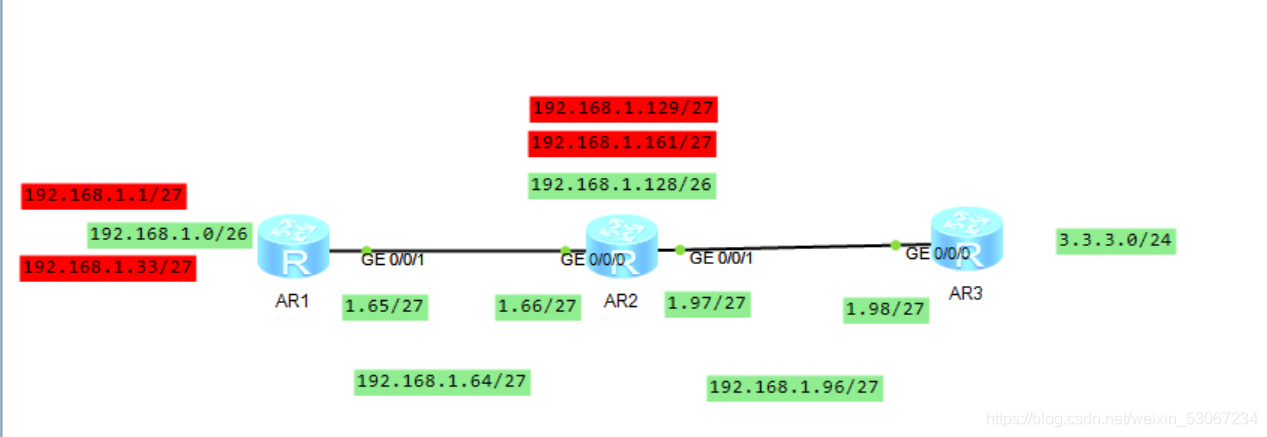

然后進行實驗拓撲的搭建，如下圖
接下來我們進行配置IP地址以及創建環回介面
AR1:
[r1]
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1]ip address 192.168.1.65 27
[r1-GigabitEthernet0/0/1]quit
[r1]interface LoopBack 0
[r1-LoopBack0]ip address 192.168.1.1 27
[r1-LoopBack0]quit
[r1]interface LoopBack 1
[r1-LoopBack1]ip address 192.168.1.33 27
AR2：
[r2]
[r2]interface GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]ip address 192.168.1.66 27
[r2-GigabitEthernet0/0/0]quit
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]ip address 192.168.1.97 27
[r2-GigabitEthernet0/0/1]quit
[r2]interface LoopBack 0
[r2-LoopBack0]ip address 192.168.1.129 27
[r2-LoopBack0]quit
[r2]interface LoopBack 1
[r2-LoopBack1]ip address 192.168.1.161 27
AR3:
[r3]
[r3]interface GigabitEthernet 0/0/0
[r3-GigabitEthernet0/0/0]ip address 192.168.1.98 27
[r3-GigabitEthernet0/0/0]quit
[r3]interface LoopBack 0
[r3-LoopBack0]ip address 3.3.3.1 24
[r3-LoopBack0]quit
之后我們進行RIPV2的配置
AR1:
[r1]rip 啟動
[r1-rip-1]version 2 選擇版本2
[r1-rip-1]undo summary 關閉自動匯總
宣告
[r1-rip-1]network 192.168.1.0
AR2:
[r2]rip 啟動
[r2-rip-1]version 2 選擇版本2
[r2-rip-1]undo summary 關閉自動匯總
宣告
[r2-rip-1]network 192.168.1.0
AR3:
[r3]rip 啟動
[r3-rip-1]version 2 選擇版本2
[r3-rip-1]undo summary 關閉自動匯總
宣告
[r3-rip-1]network 192.168.1.0
最后我們進行RIP的擴展配置：
1、V2的手工匯總—在更新源路由器上，所有更新發出的介面上進行配置
AR1:
[r1]interface GigabitEthernet 0/0/1
[r1-GigabitEthernet0/0/1]rip summary-address 192.168.1.0 255.255.255.192
AR2:
[r2]interface GigabitEthernet 0/0/0
[r2-GigabitEthernet0/0/0]rip summary-address 192.168.1.128 255.255.255.192
[r2-GigabitEthernet0/0/0]quit
[r2]interface GigabitEthernet 0/0/1
[r2-GigabitEthernet0/0/1]rip summary-address 192.168.1.128 255.255.255.192
2、V2的認證 – 在RIP的更新包中，攜帶身份核實秘鑰；若核實成功才能學習對端的路由資訊
在直連鄰居的介面上配置
AR1:
[r1-GigabitEthernet0/0/1]rip authentication-mode md5 usual cipher 123456（密碼）
切記兩端秘鑰格式與密碼必須完全一致
AR2和AR3操作同上
3、預設路由—在邊界路由器上定義即可，定義后將向內網發送預設資訊；使得內部的路由器產生預設路由，下一跳指向邊界路由器
AR3：
[r3]rip
[r3-rip-1]default-route originate
完成綜上幾步，相當于已經完成該實驗，各路由器的IP路由表如下圖所示

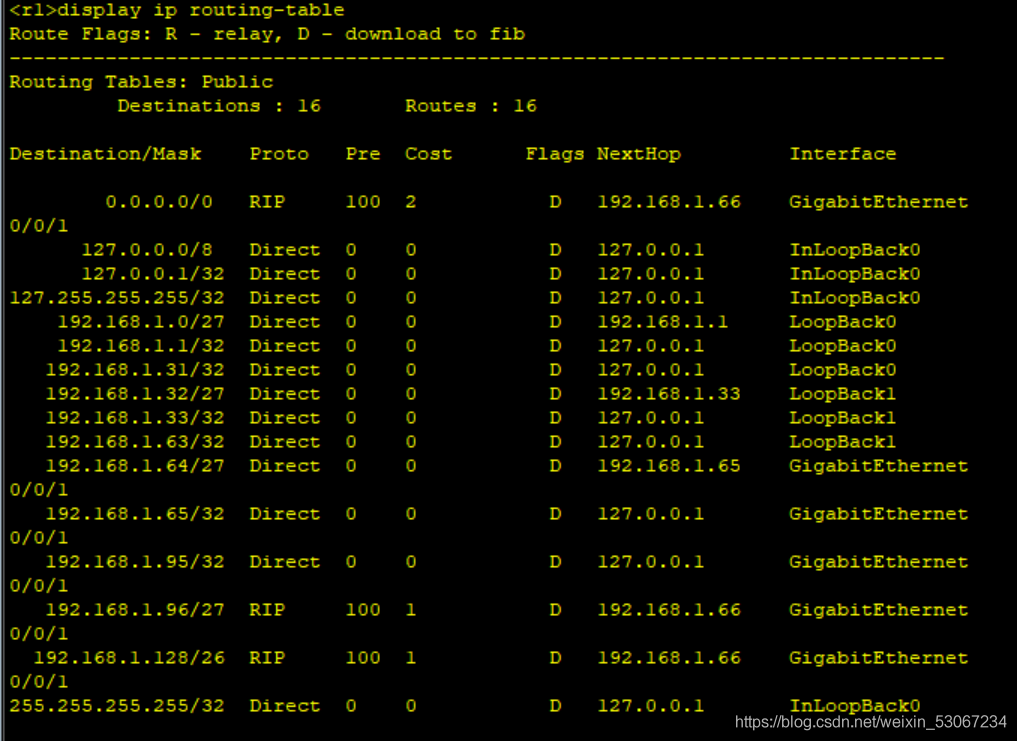

AR1:

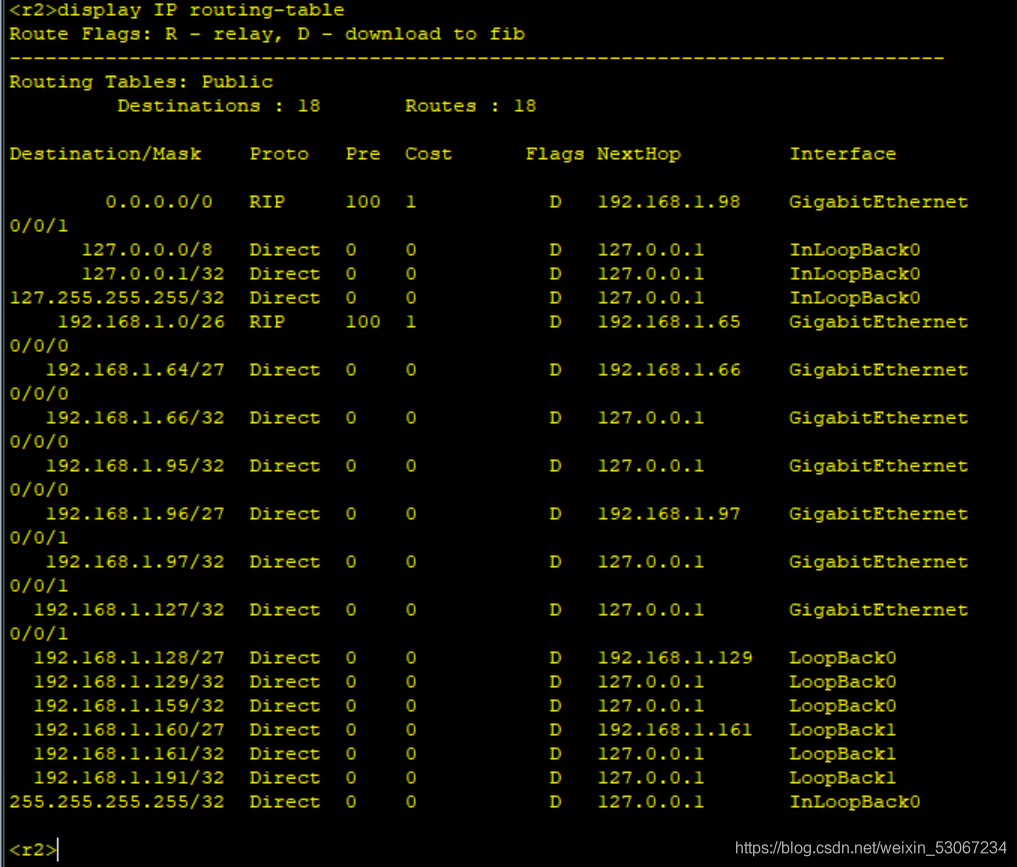

AR2:

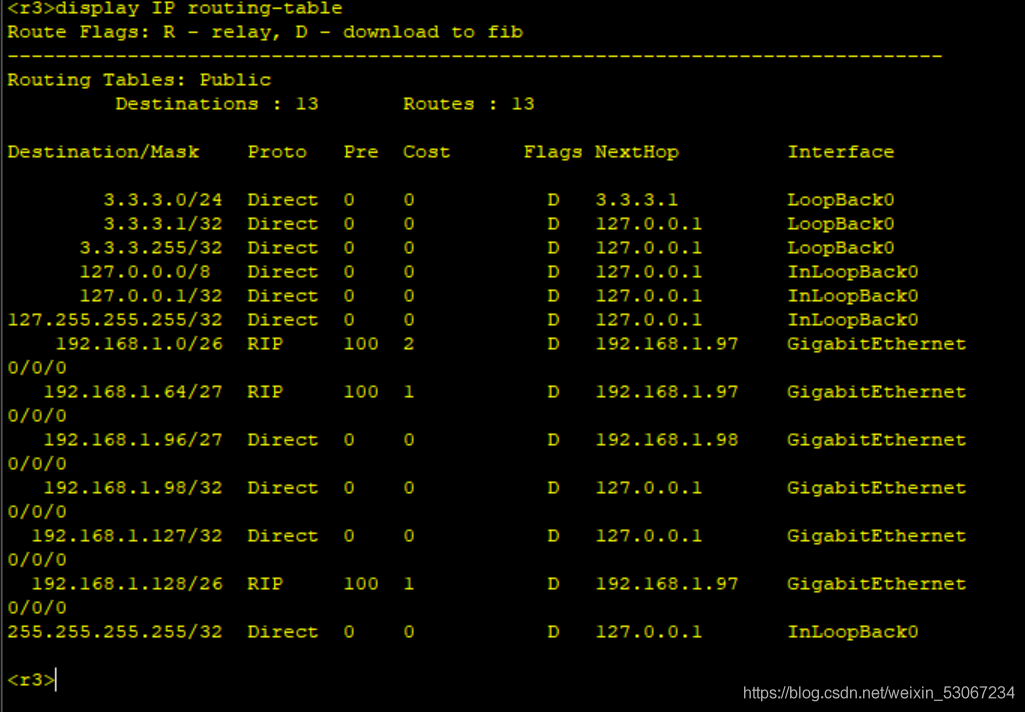

AR3:

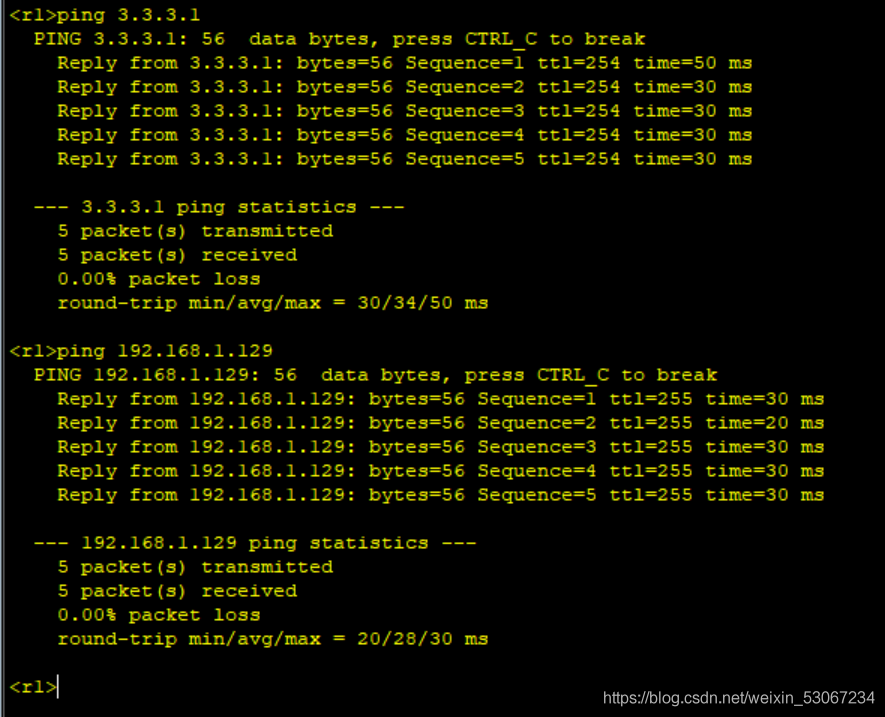

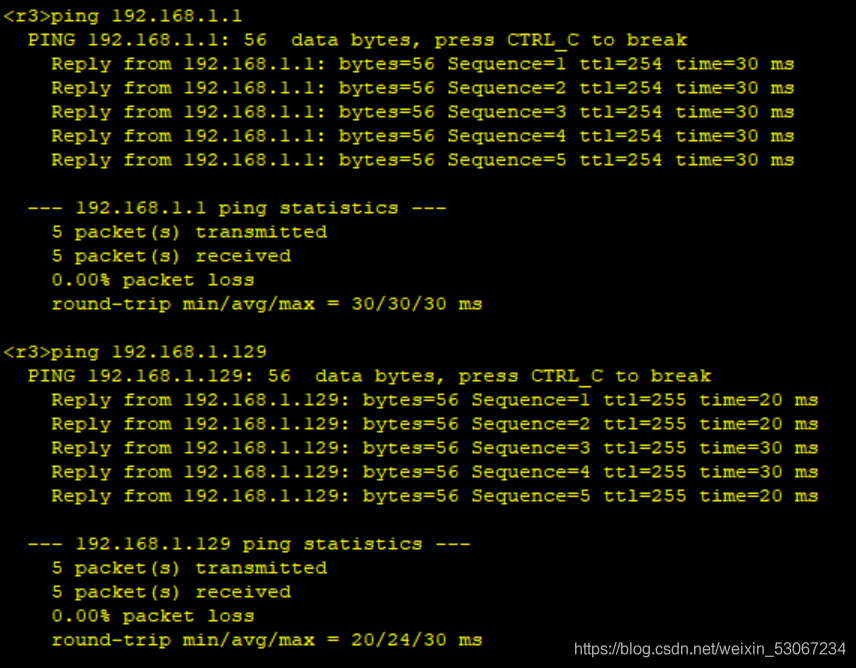

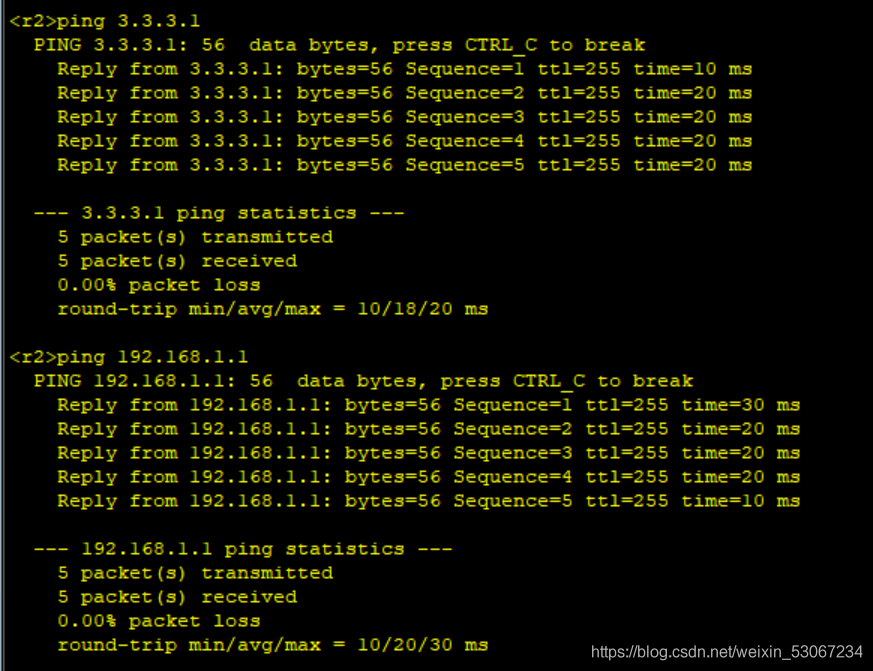

全網可達：
