第一部分、FPGA型號不一樣
我猜有很多人的FPGA型號和我都不一樣（我的是小梅哥家的AC620）你的不一樣也沒有關系，不要慌，也別急著退出去，我第一個教程只是為了讓你學會如何燒錄NiosII工程到你的FPGA開發板中去，
你可以打開你那個FPGA資料中的NiosII的相關專案，然后直接從我的第四部分開始看，照著我的的步驟模仿操作，然后進行燒錄，看現象就可以了，
相信我也相信你自己，克服這“億”點點困難，還是很簡單，
第二部分、復制別人的NiosII工程
1、詳細步驟

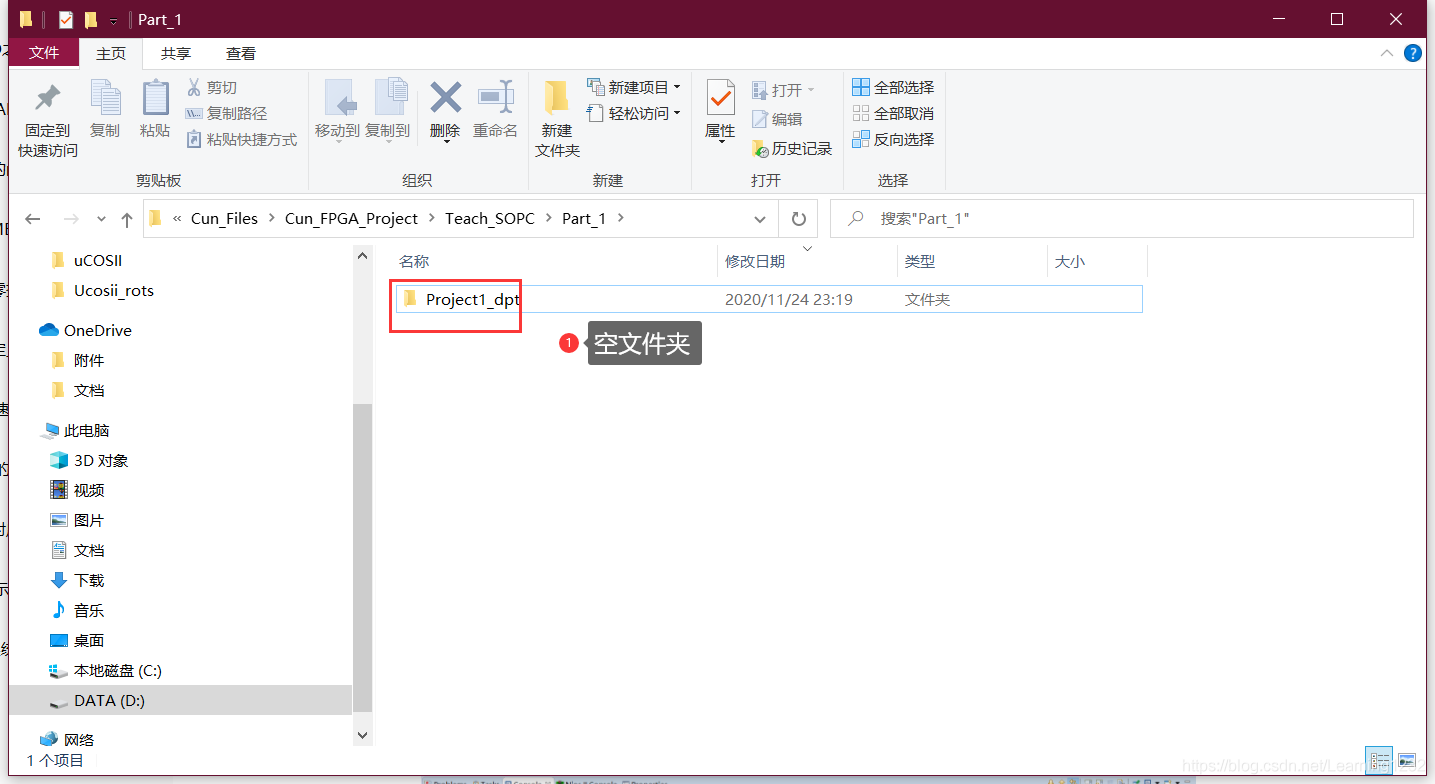

第一步、建一個空檔案夾，名字Project1_dpt，檔案夾名字隨便你取，末尾一般是你的姓名全拼，注意：路徑不能有中文，

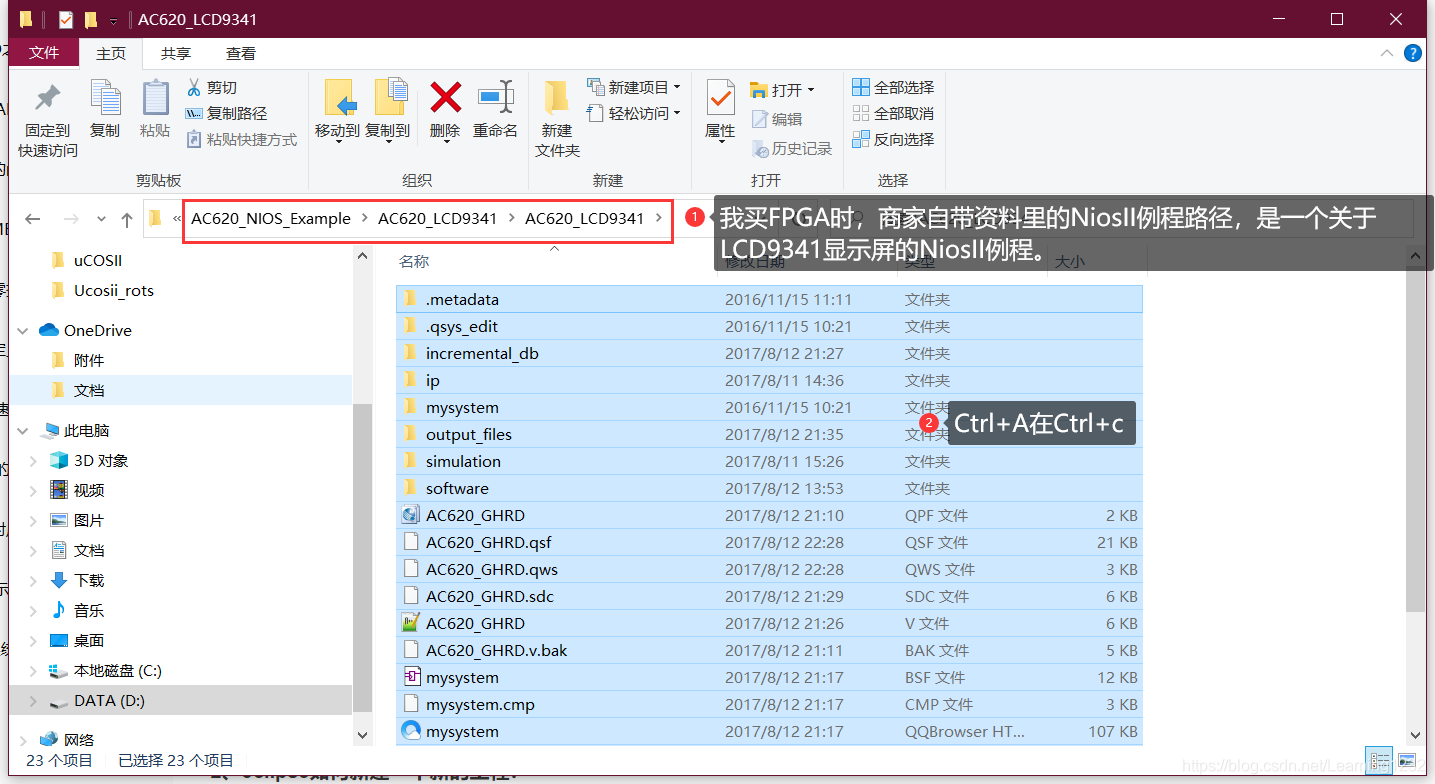

第二步、復制你FPGA的NiosII例程，圖中是我買的FPGA時，商家送的資料里面自帶的NiosII例程，（小梅哥家的AC620）

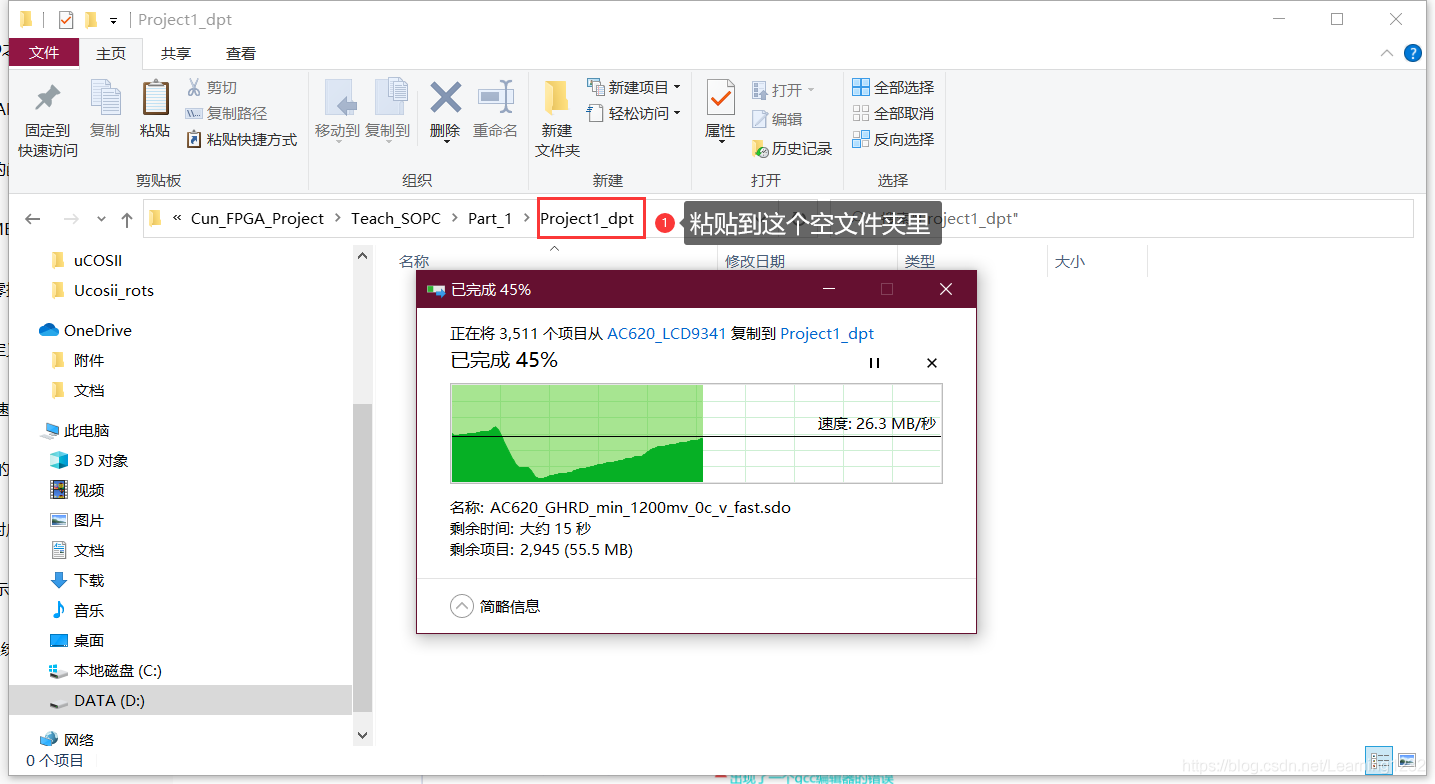

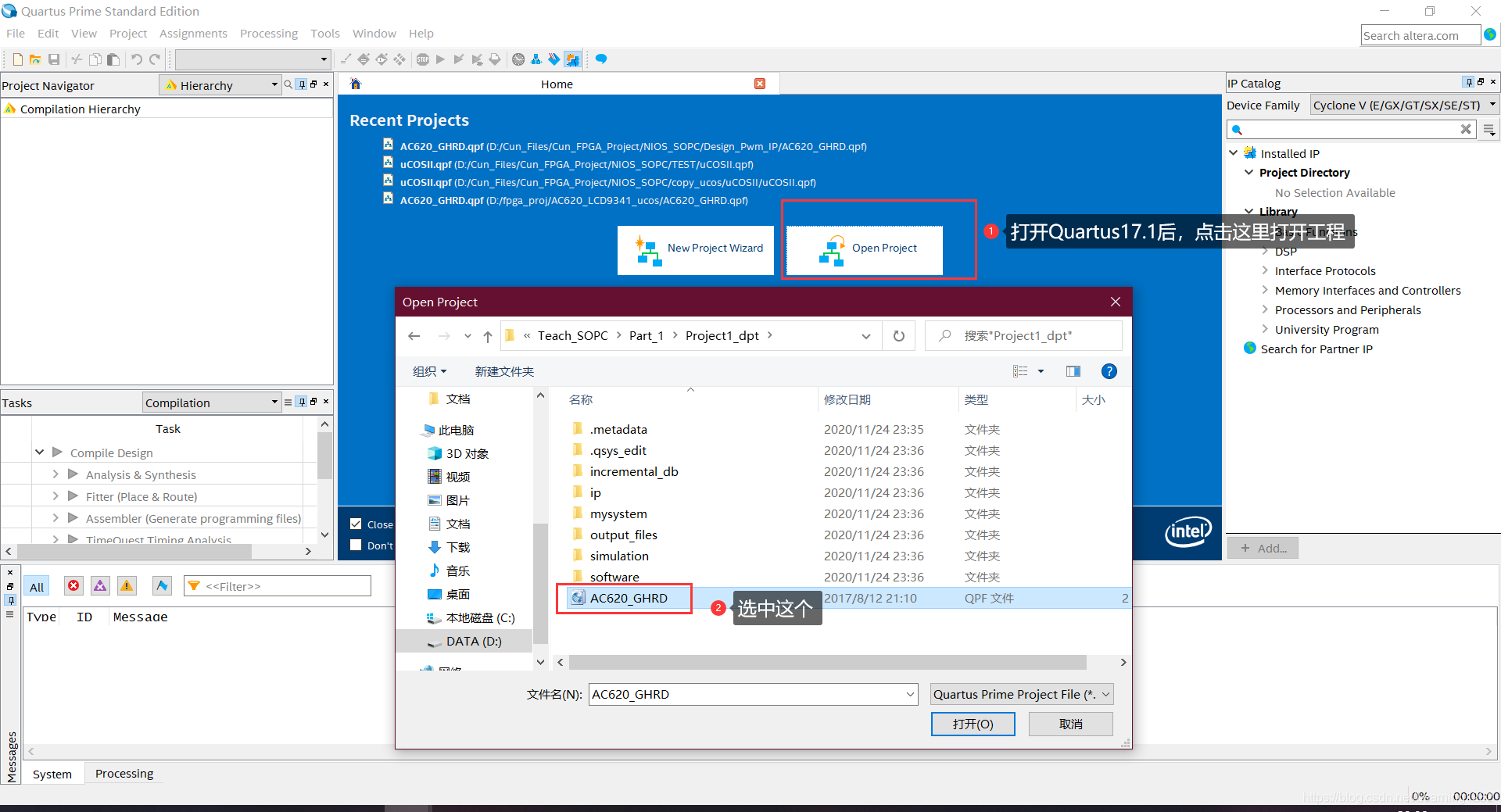

第三步、粘貼到第一步建好的空檔案夾里，然后用Quartus打開，我這里用的是Quartus17.1打開的，
第三部分、打開Quartus II的工程
1、打開Quartus II的工程的步驟
2、在Quartus中打開Eclipse軟體步驟

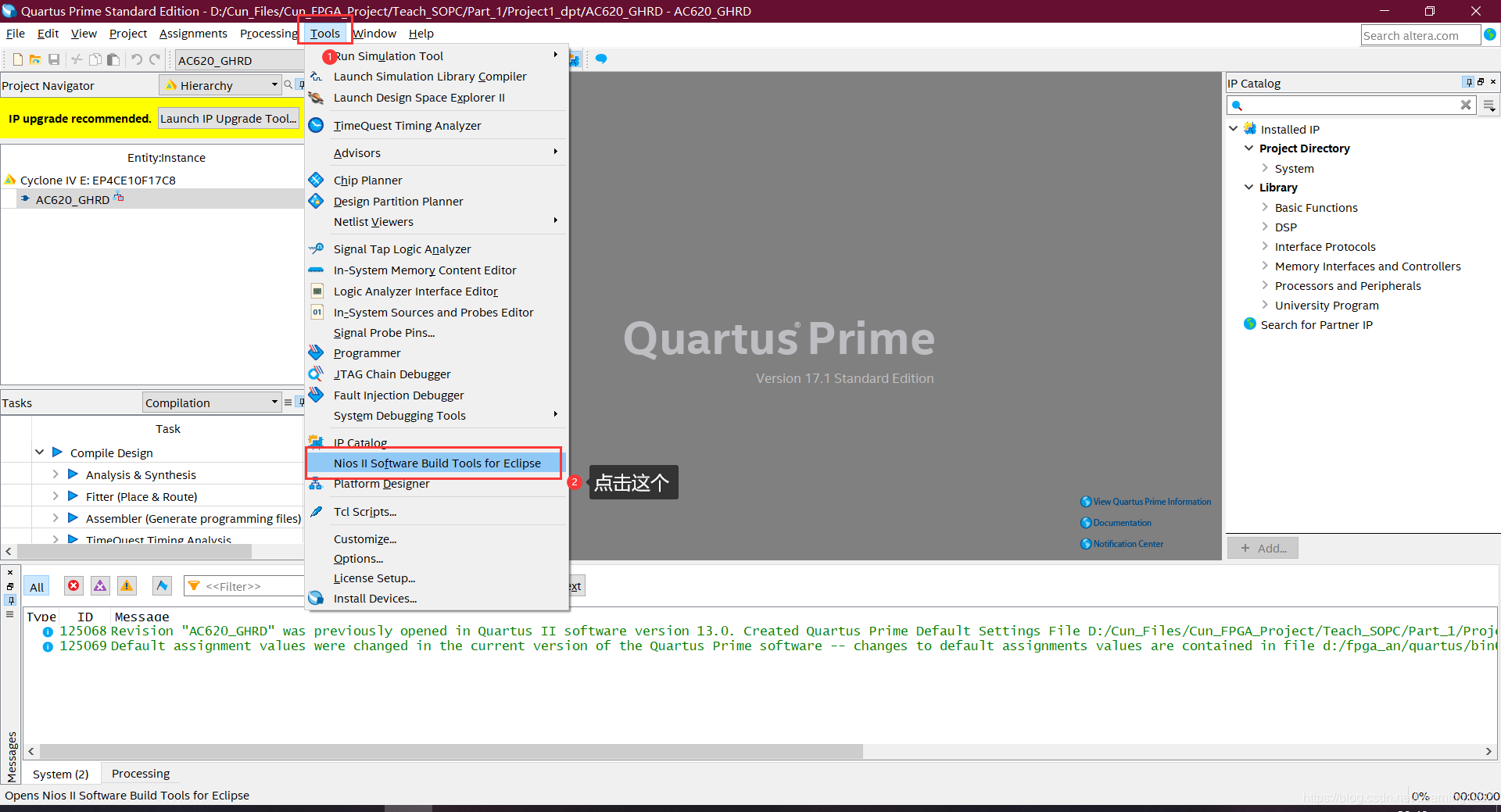

第一步、按圖操作

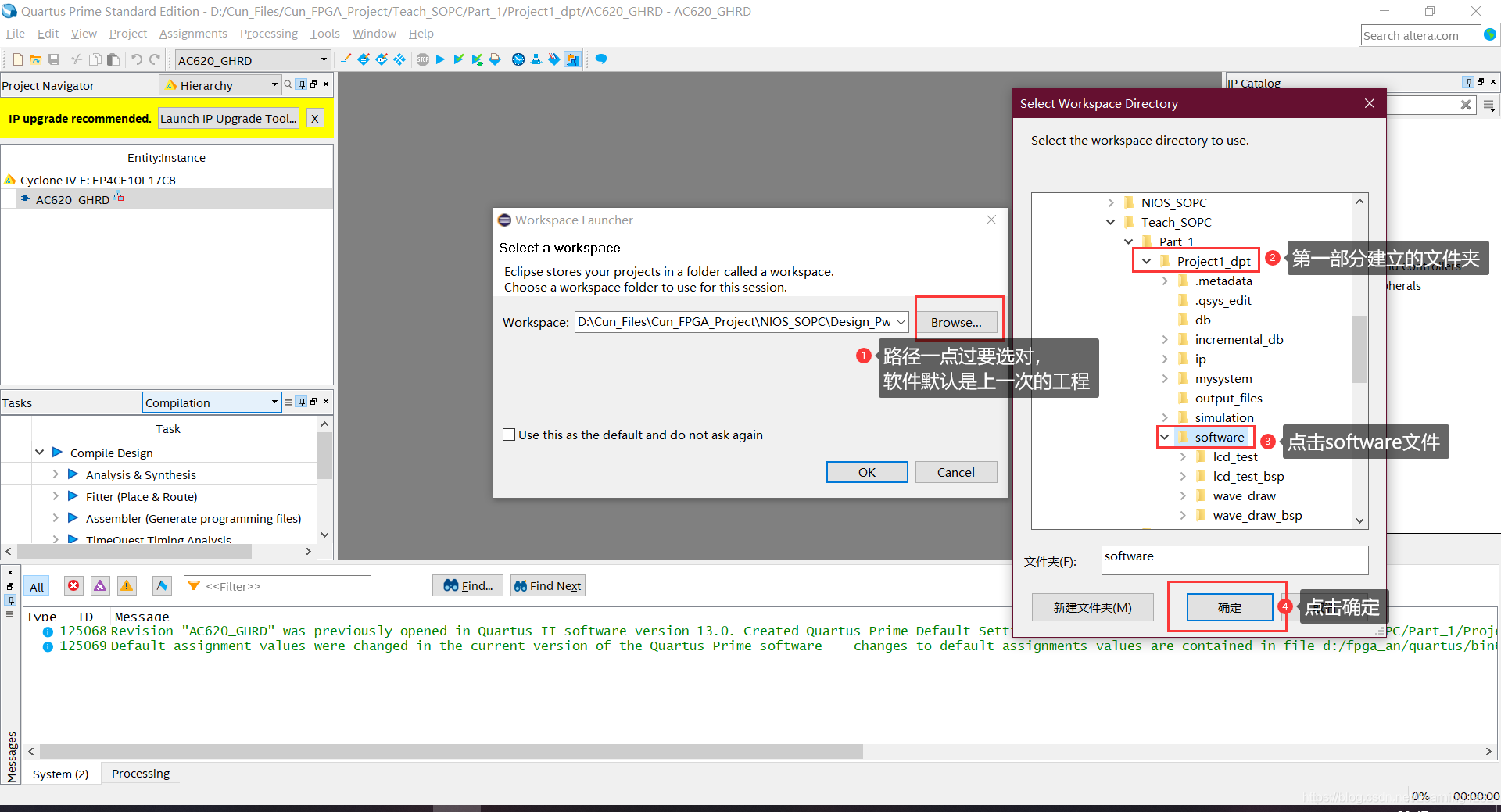

第二步、選中第一部分你新建檔案夾的路徑，然后選擇software，操作如圖
第四部分、Eclipse軟體代碼的使用
1、注意

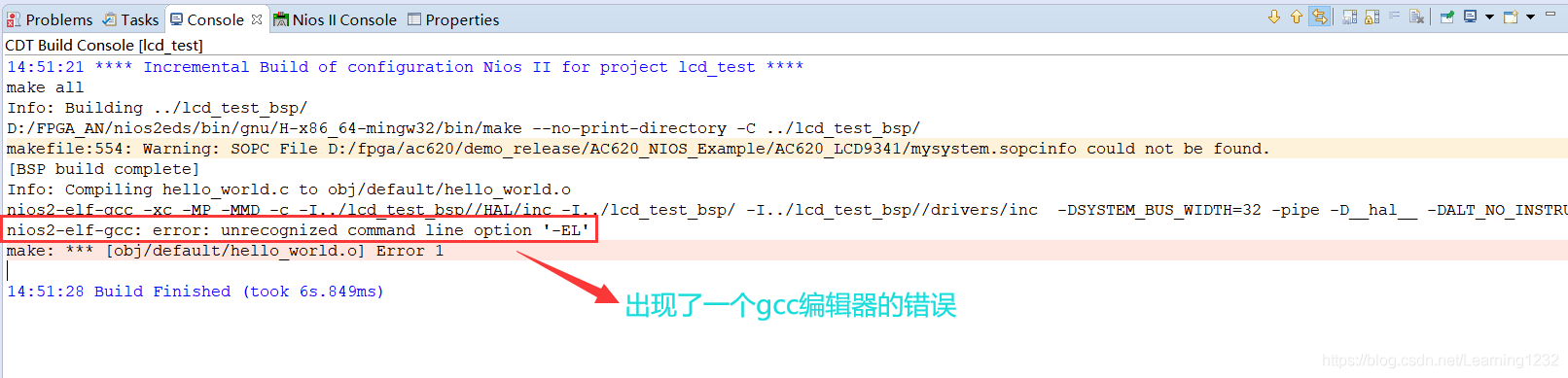

一般你用別人的NIosII工程時，它原有的eclipse工程一般編譯（Ctrl+B）不了的，基本都會報錯，這是為什么呢？這主要是路徑原因，所以最好的解決辦法就是直接重新新建一個BSP工程，然后把別人的代碼全部復制到你的工程中來，具體步驟見下方，
2、eclipse打開原有的工程？

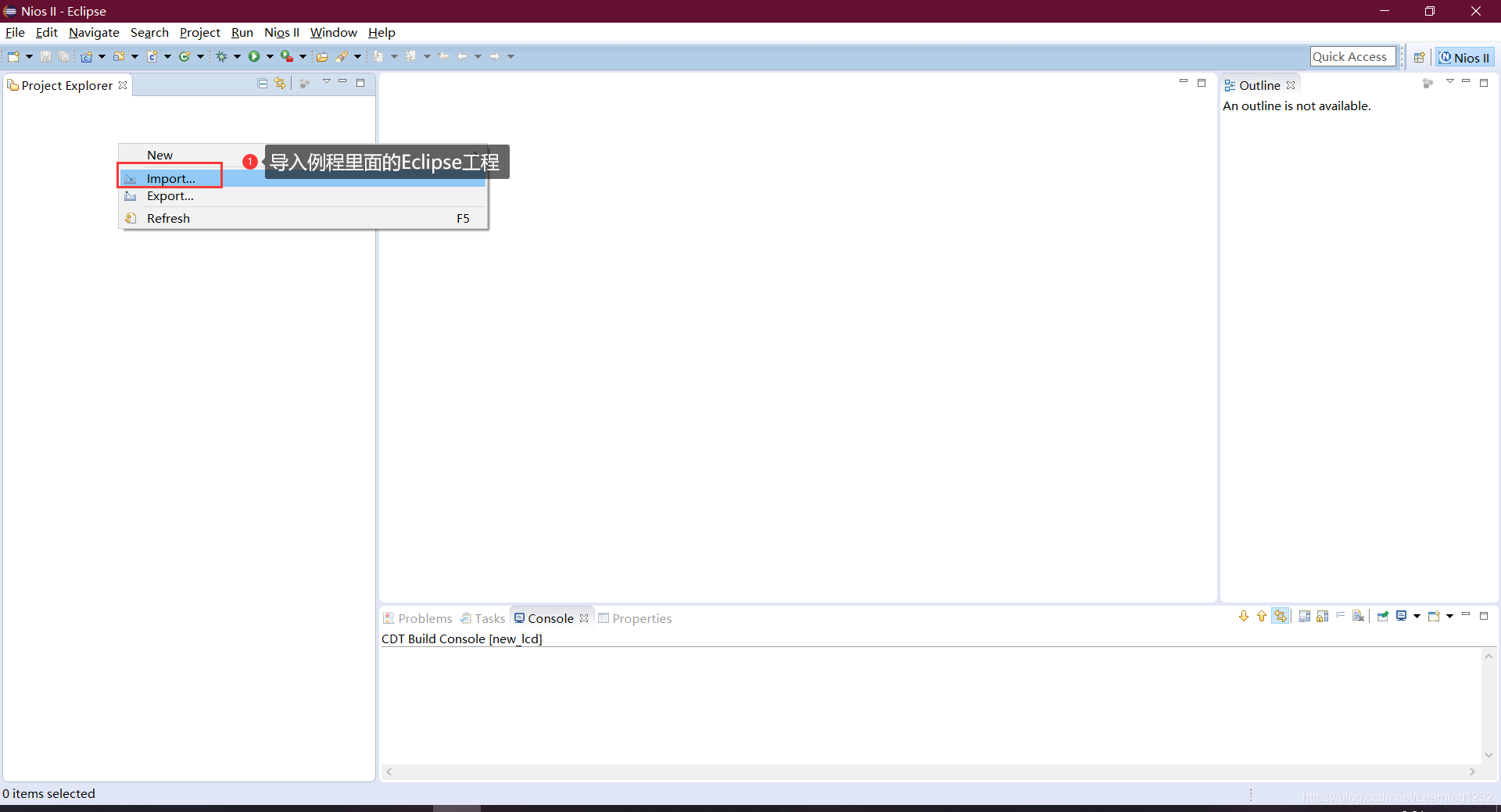

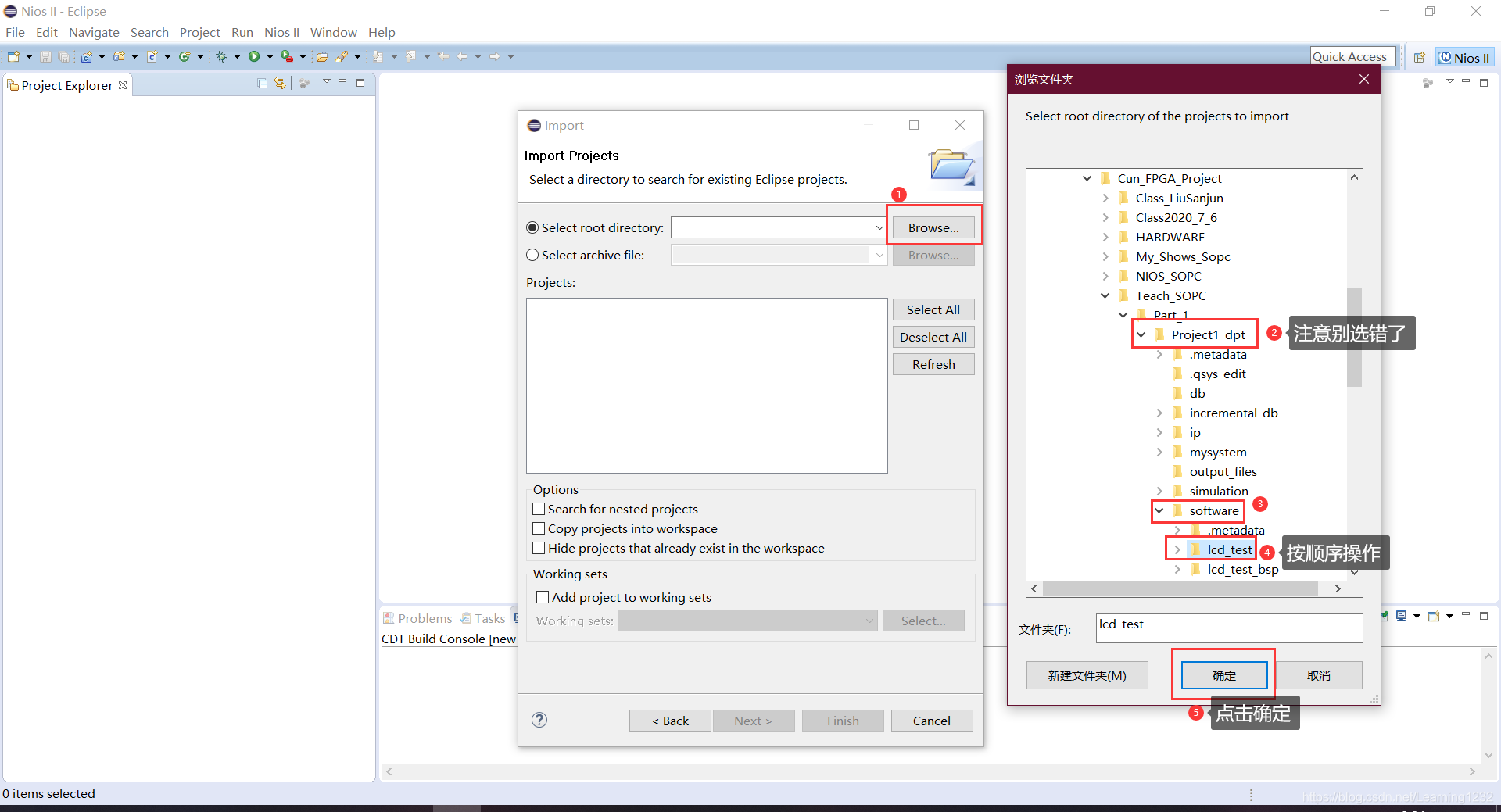

第一步、匯入原有的工程，我這里原有工程的檔案夾名稱是lcd_test,和lcd_test_bsp,步驟如下

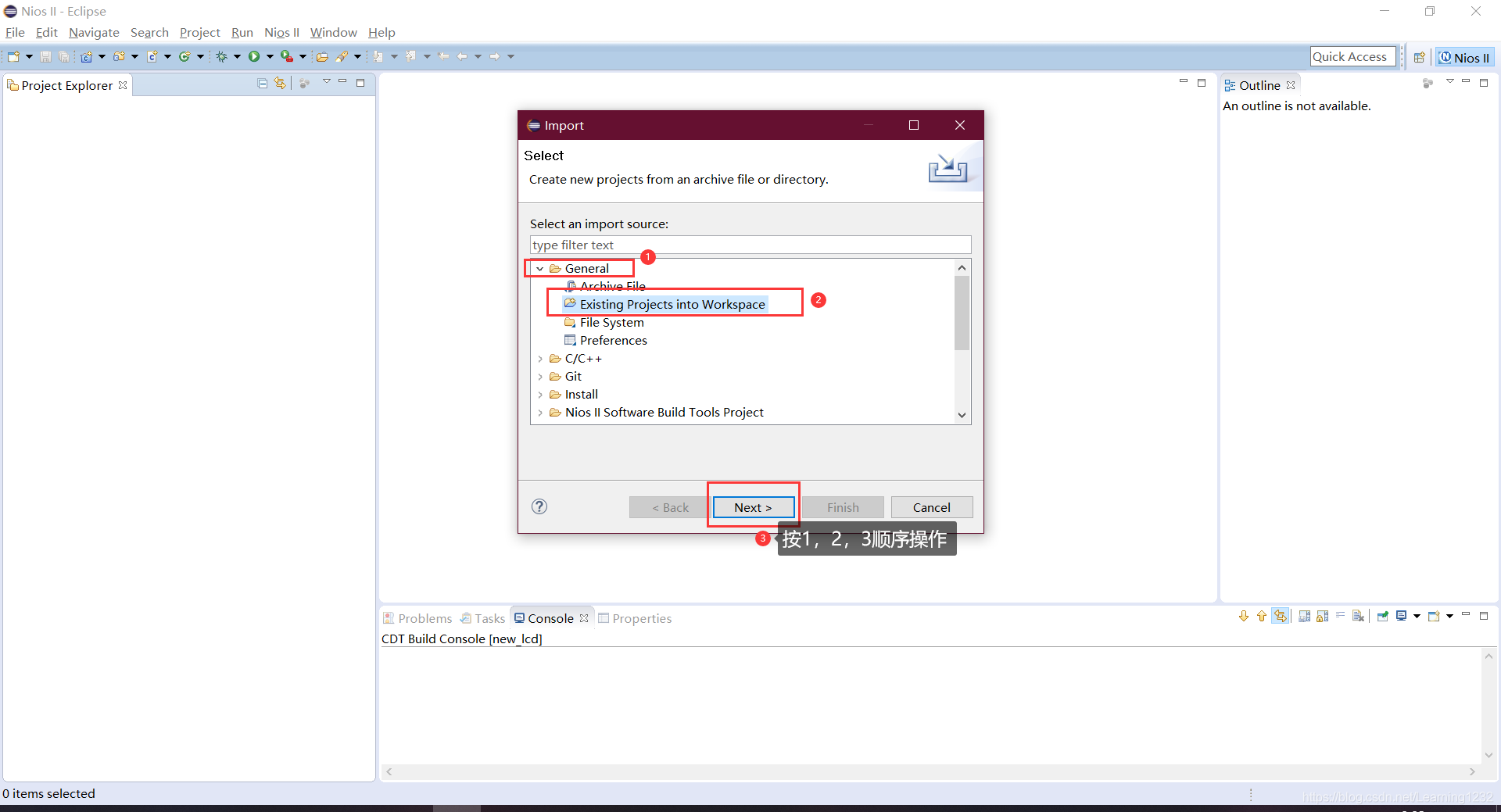

按照圖中的文字操作
這里面只能一次匯入一個檔案夾

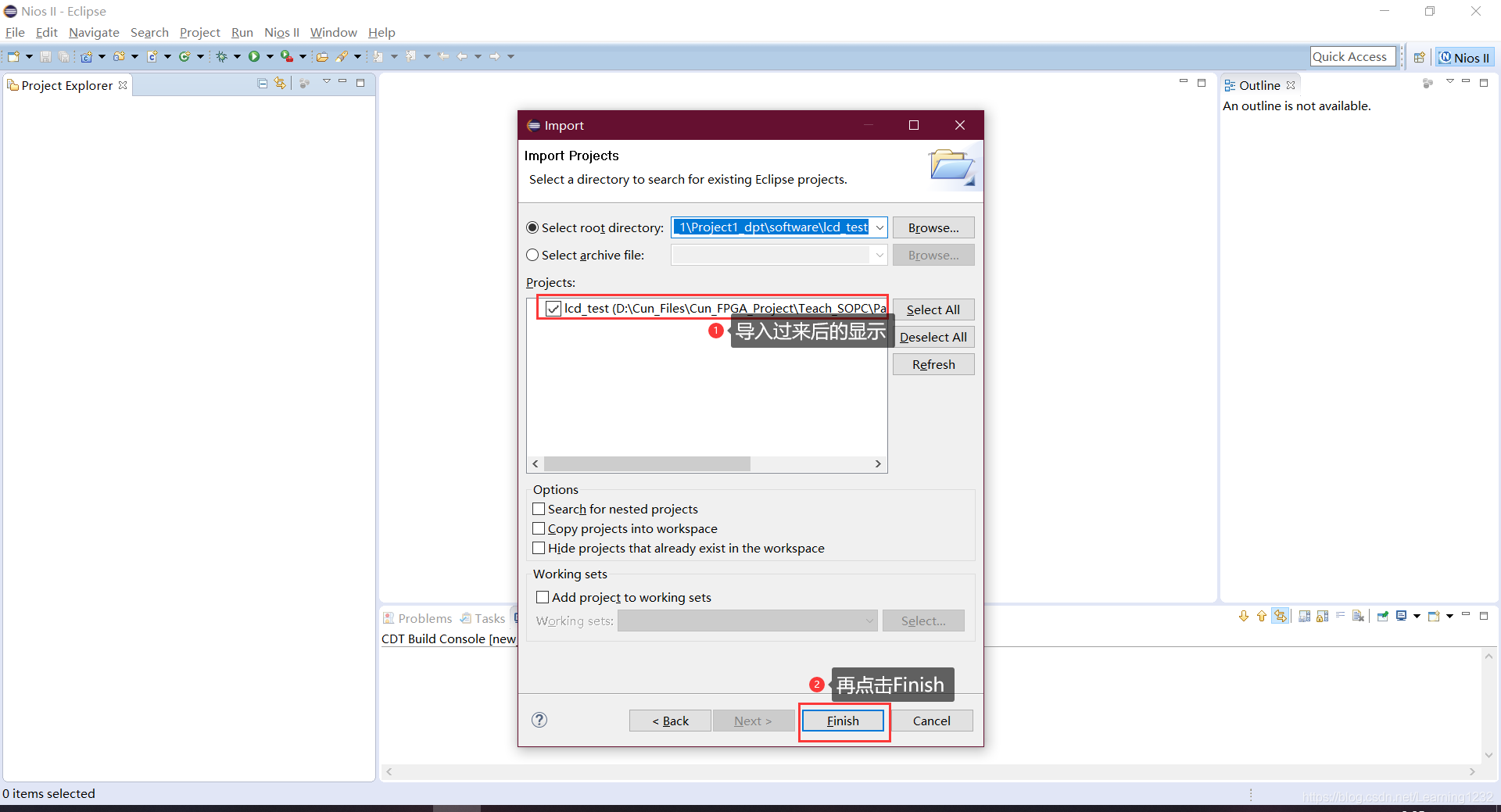

接著按圖操作，一步一步來，巨詳細

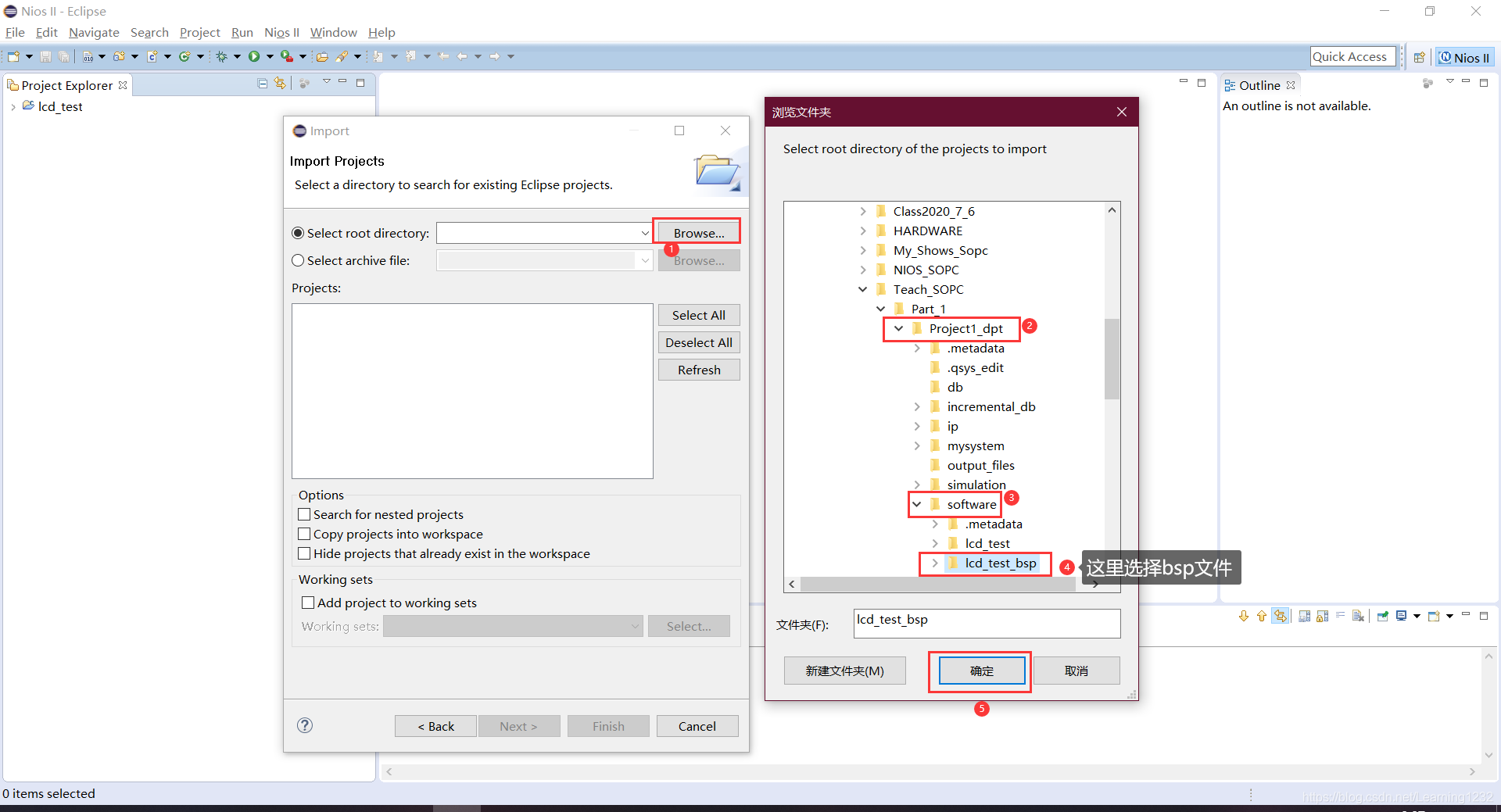

第二步、和上面的步驟一樣，匯入bsp檔案夾

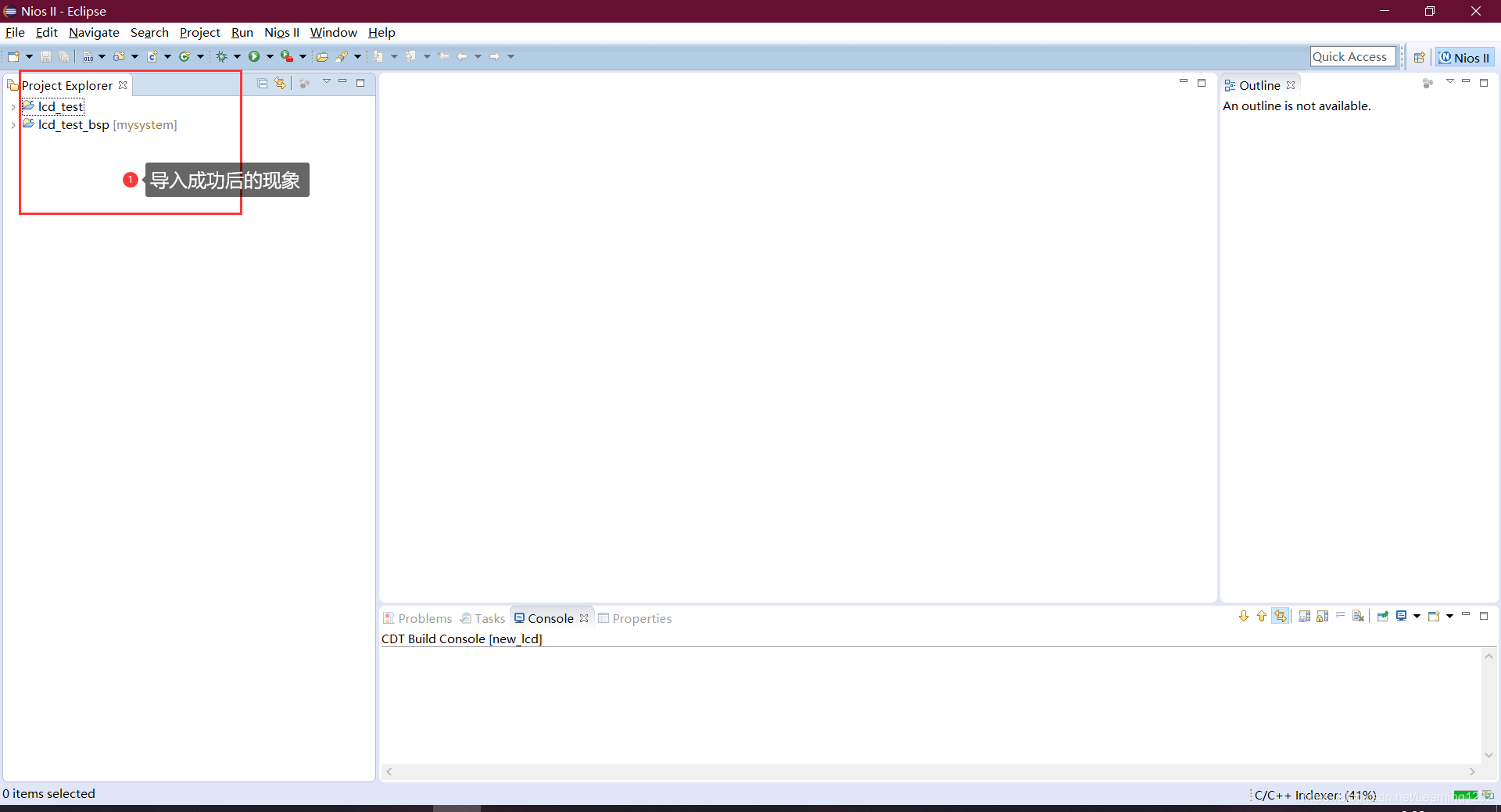

如圖，為匯入成功的檔案夾
3、eclipse如何新建新的工程？

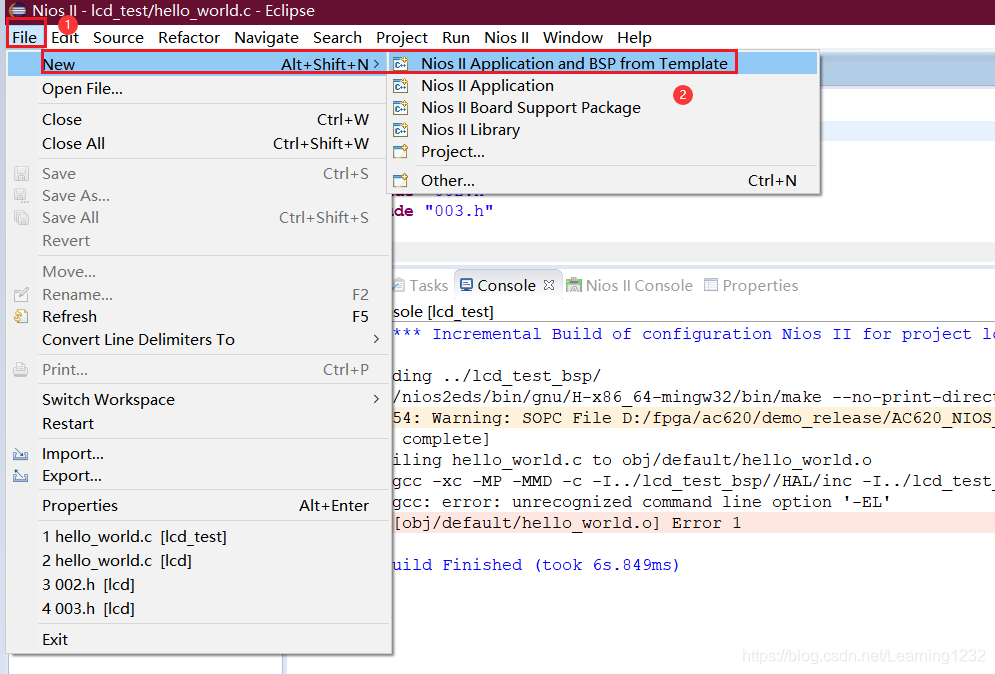

第一步、新建一個BSP工程

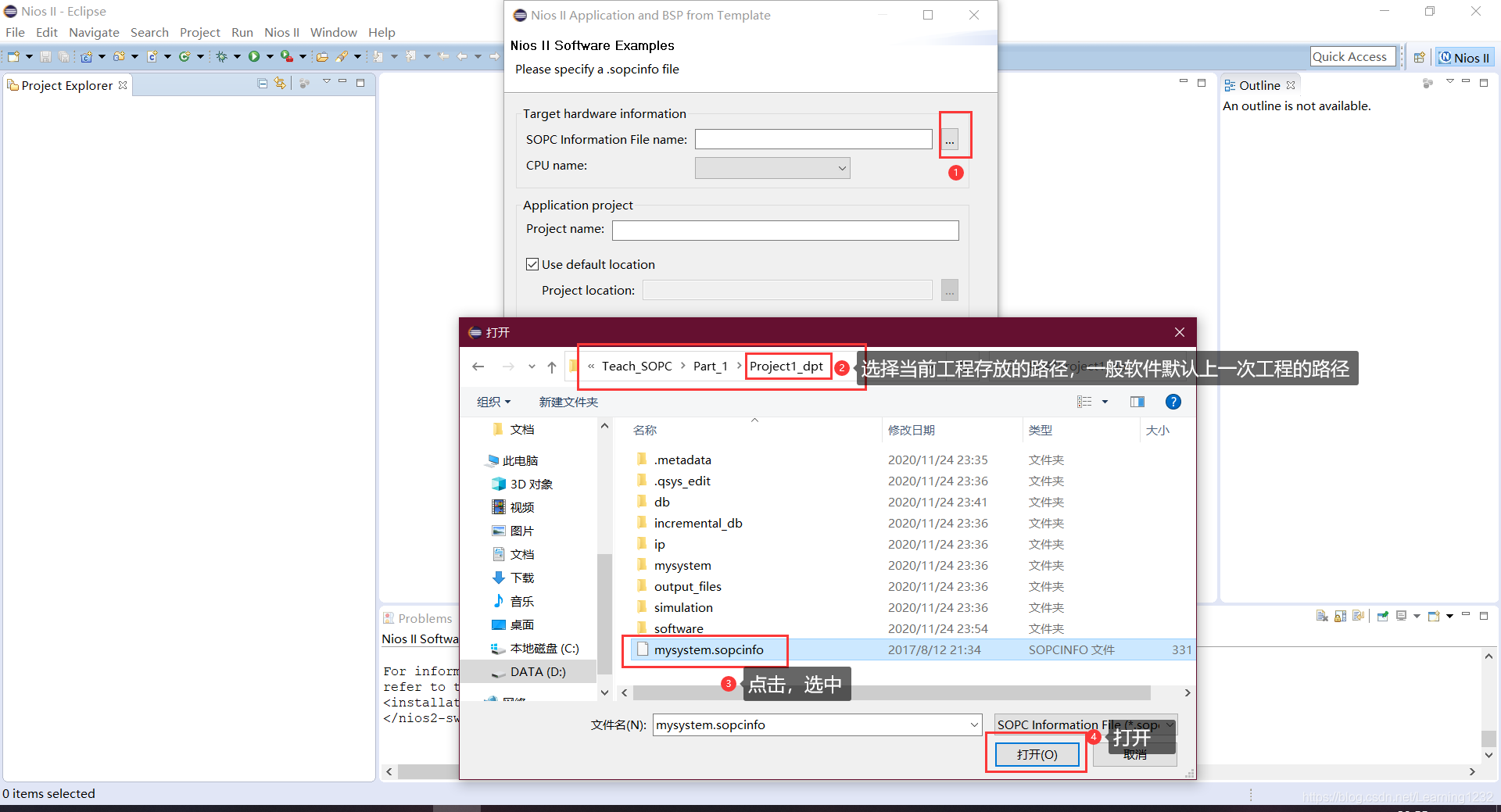

第二步、打開當前工程的軟核檔案，操作程序如圖

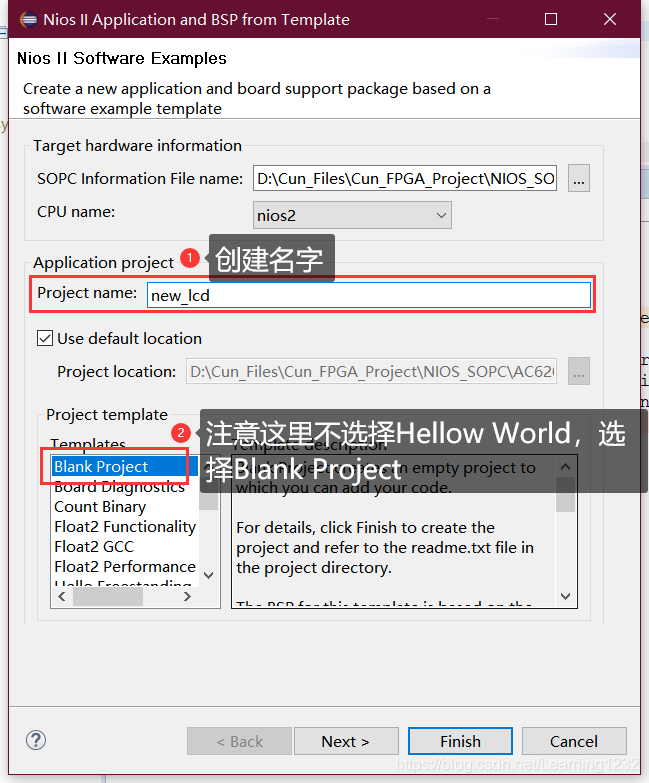

第三步、創建名字，并且在最上方，選擇一個Blank Project空的工程，

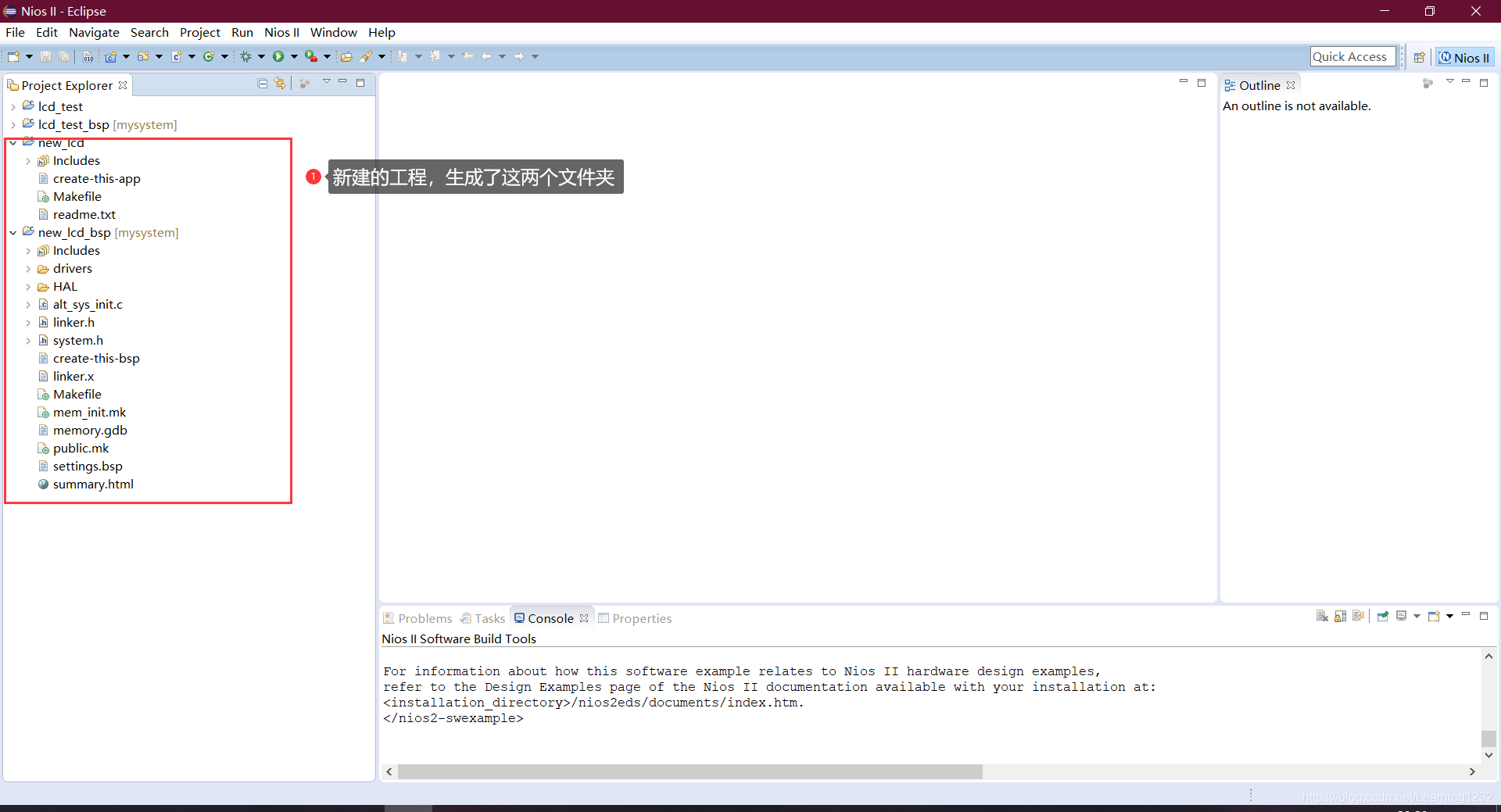

第四步、等待片刻之后，在左邊的Project Explorer就會生成兩個檔案夾，紅色方框上面的你別管，那是我之前搞得，如圖

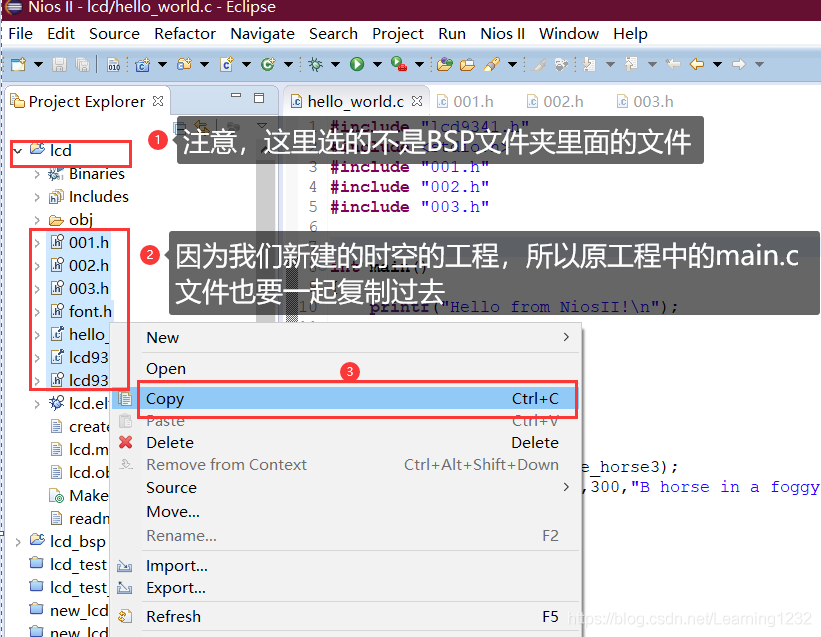

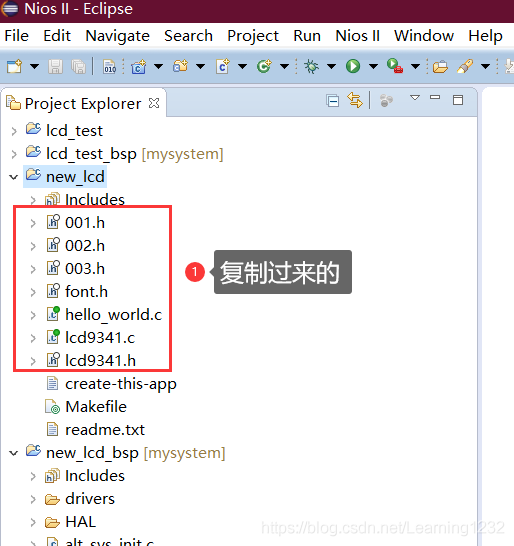

第五步、將原例程中的.h和.c檔案復制過來，當然還有圖片包含的.h檔案，注意：如果你不是這些，你可以復制你那個工程的.c和.h檔案，照著我這個一樣的操作就可以了，
第六步、到剛剛生成的那個檔案夾中加將剛剛復制過去的檔案，點開檔案夾，右鍵，粘貼，

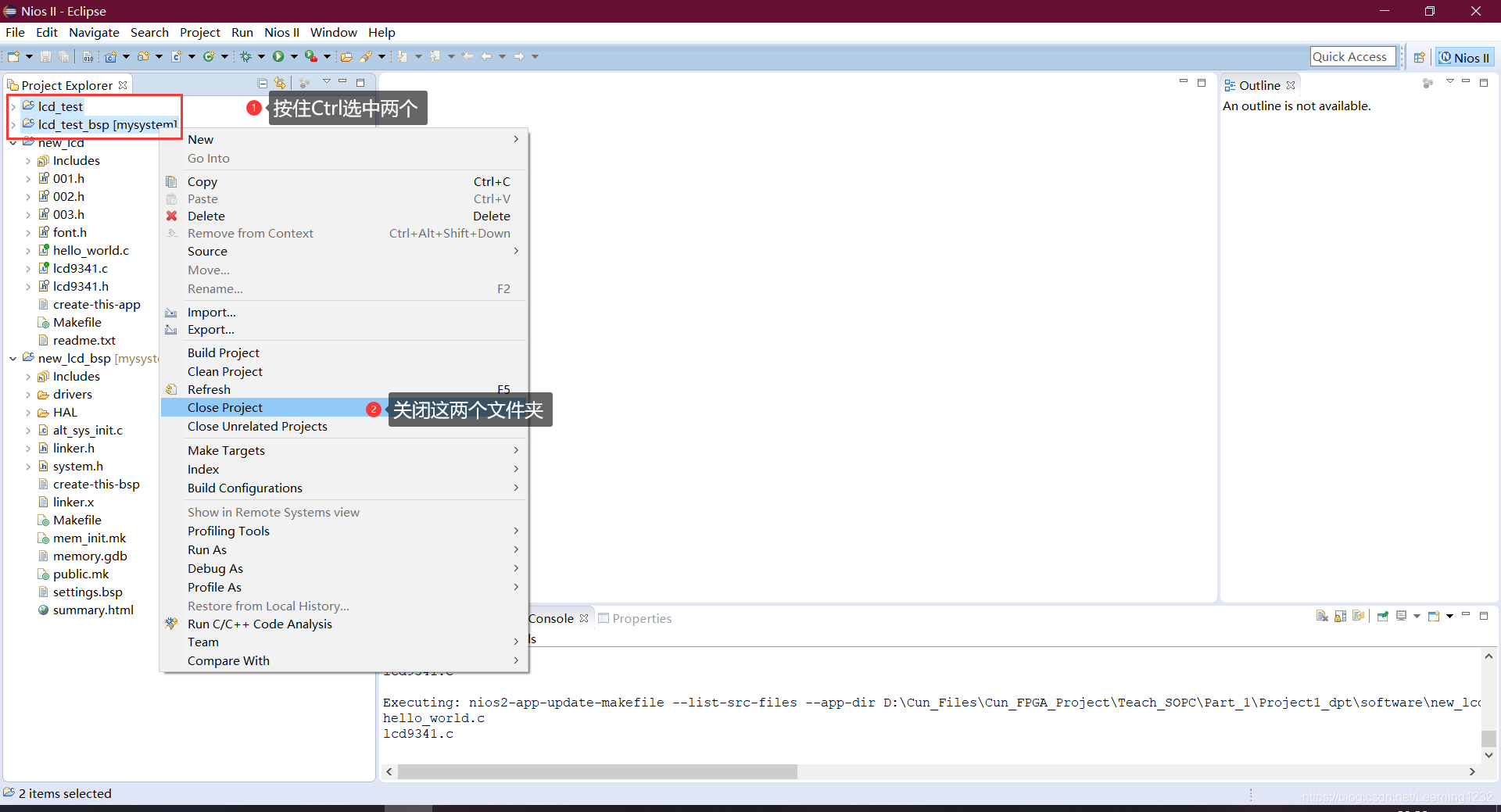

第七步、關閉原有的工程

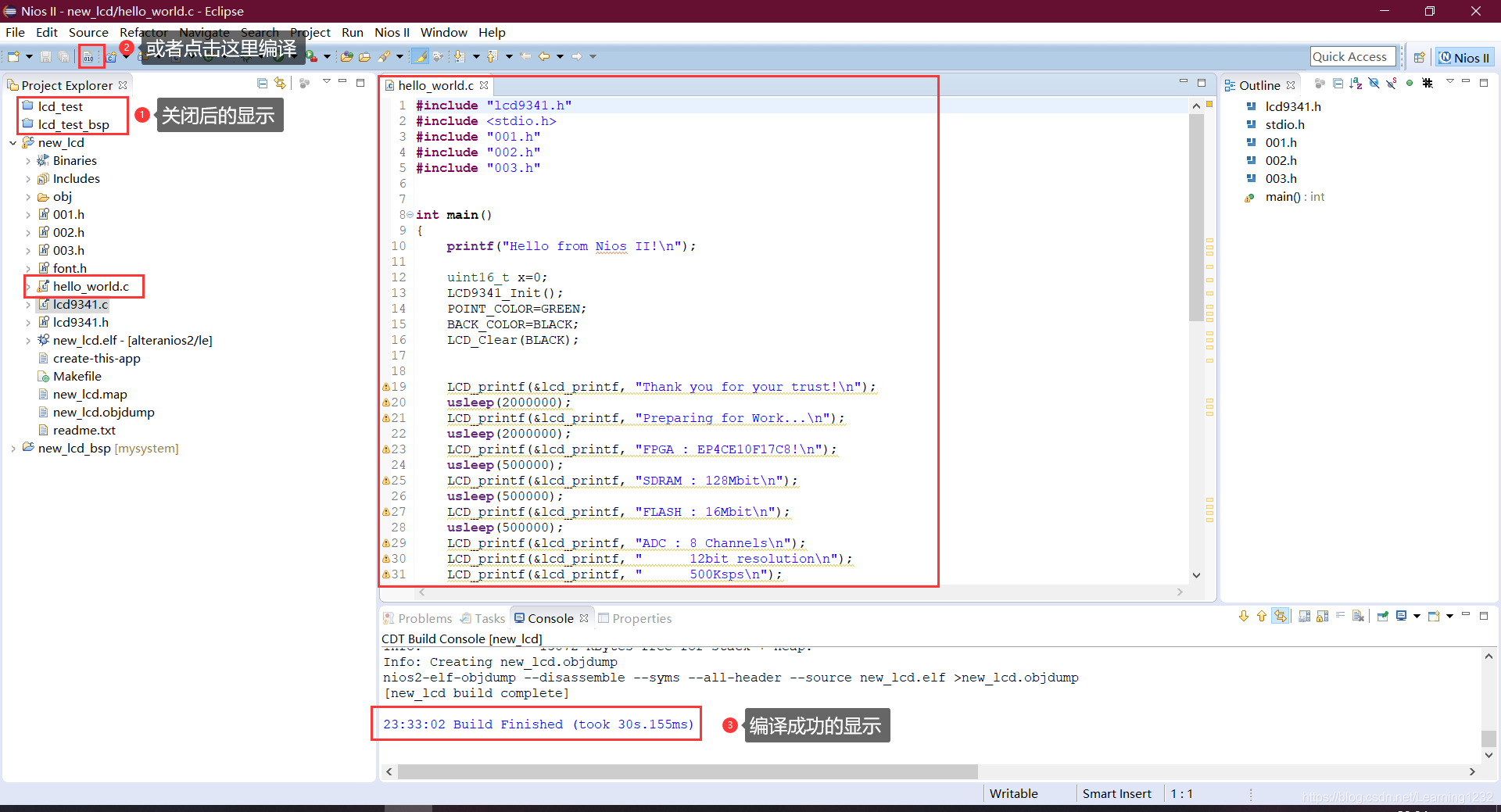

第八步、打開新建的工程中new_lcd檔案夾中的hellow_world.c檔案，并編譯（快捷鍵Ctrl+B），等待編譯完成，如圖
第五部分、Eclipse軟體燒寫代碼和仿真
1、燒寫sof檔案

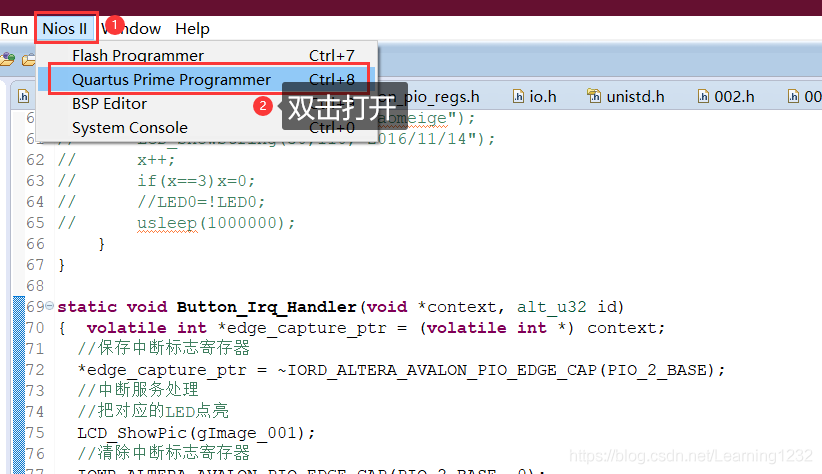

第一步、把Project Explorer中其他不相關的工程全部關閉，然后重新編譯工程，編譯完成后首先燒錄sof檔案

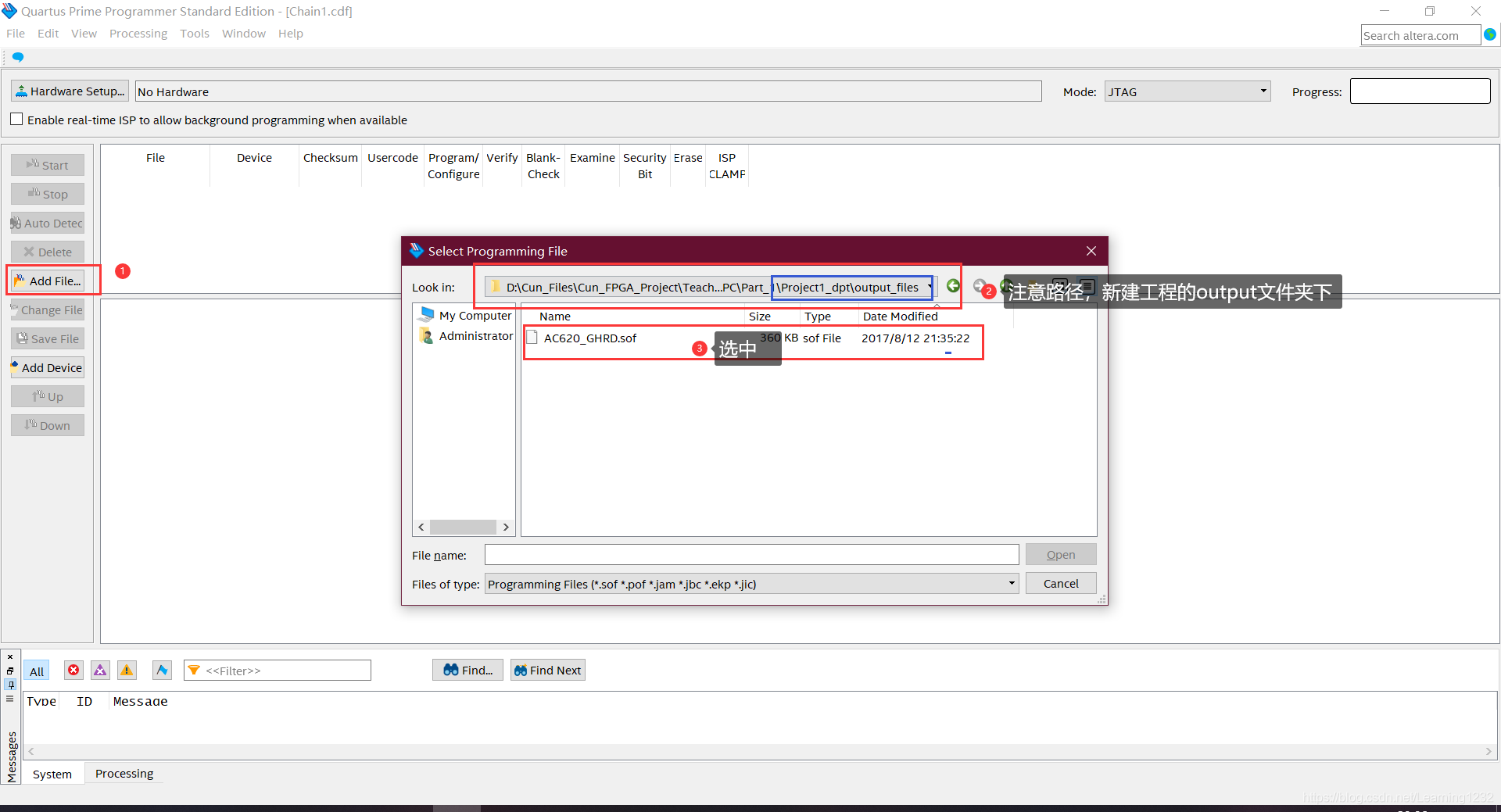

第二步、點擊Add File，找到新建工程

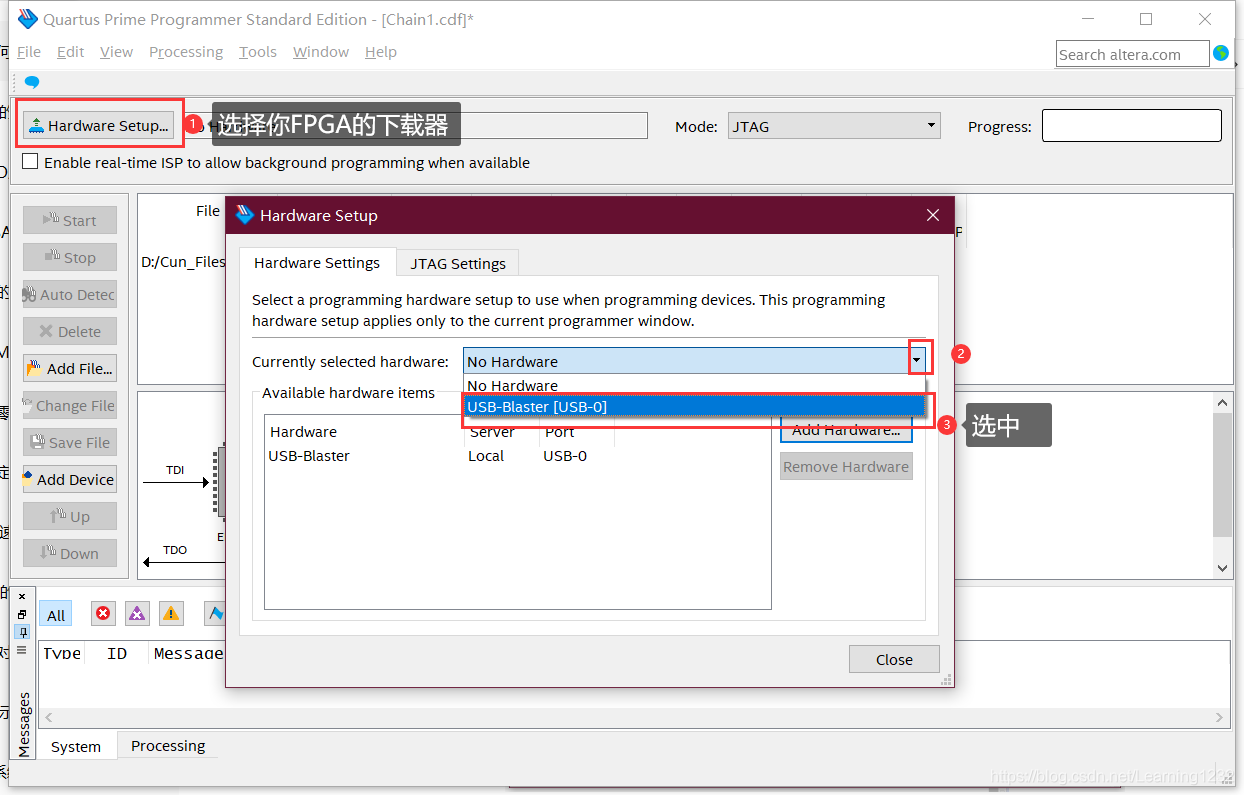

添加完成后，更新你的下載器（插上的FPGA）如圖

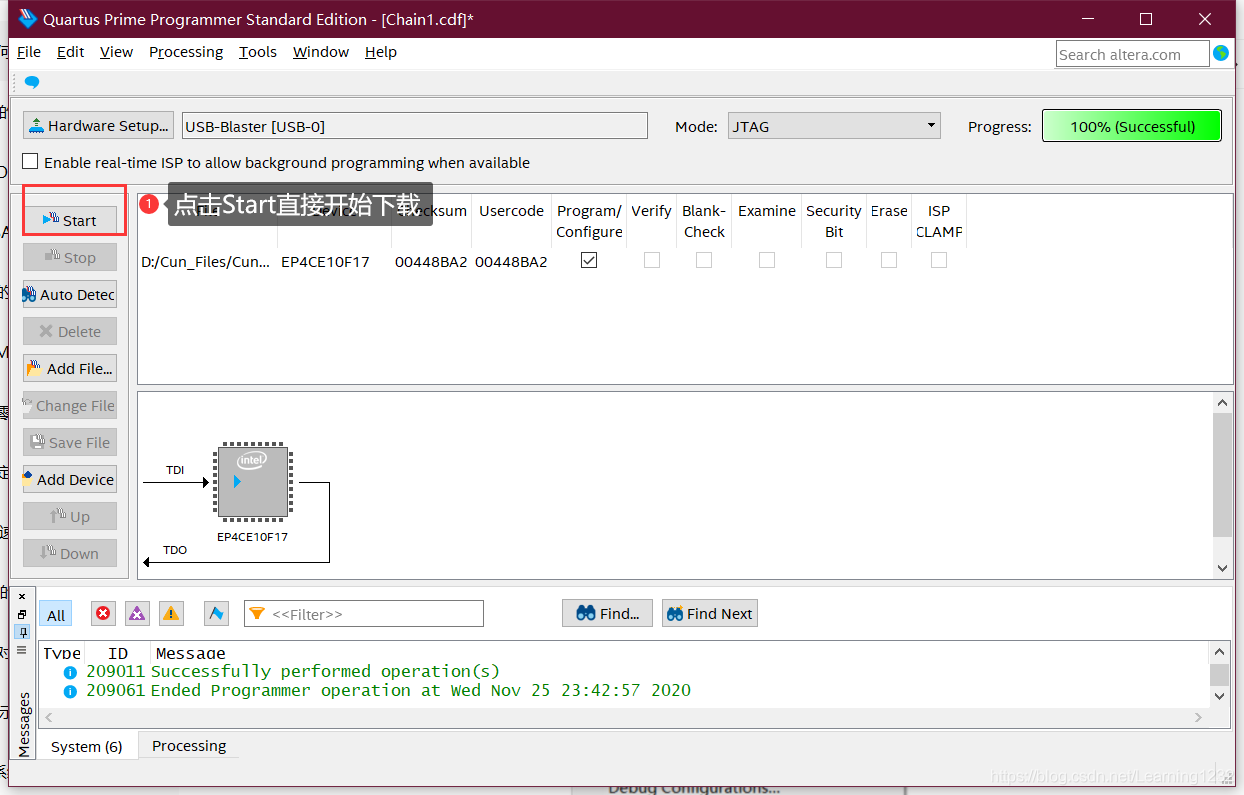

第三步、點擊Start，燒錄這個檔案
2、配置仿真環境

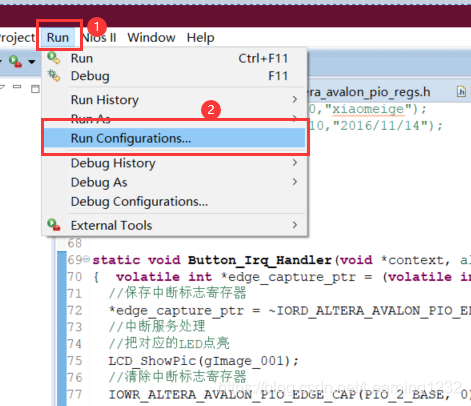

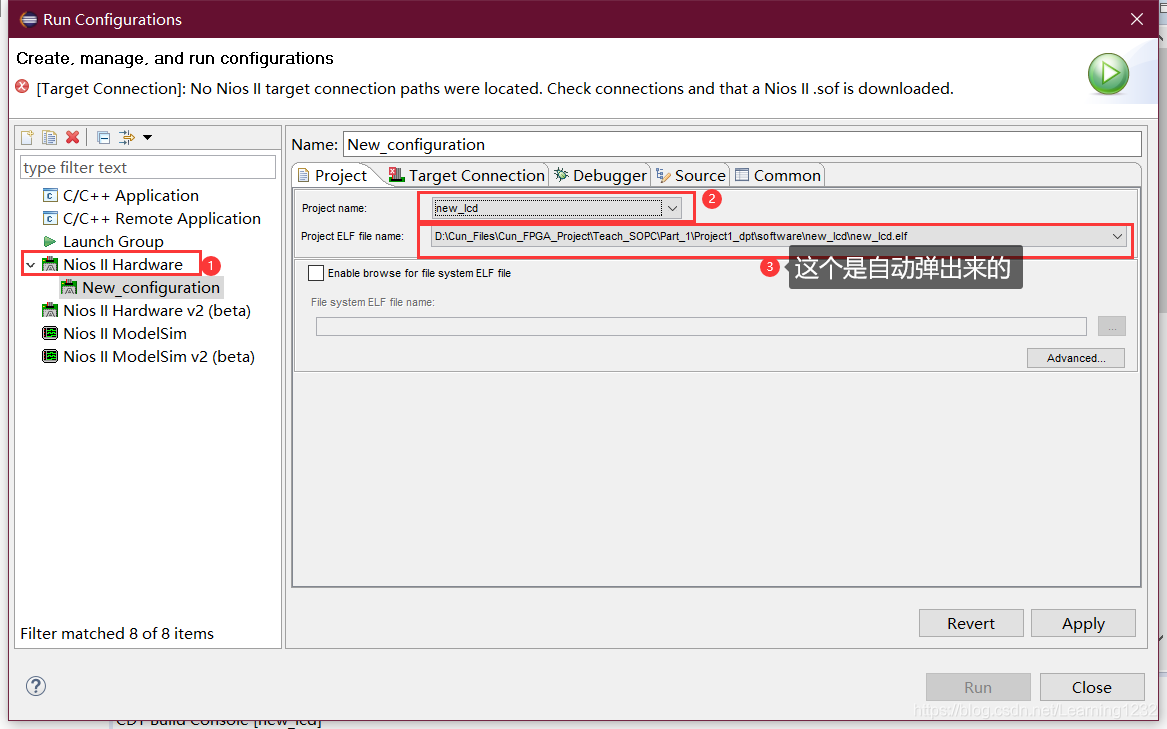

第一步、在eclipse軟體中配置仿真環境，詳細說明在圖中
雙擊Nios II Hardware，就會彈出圖中的界面

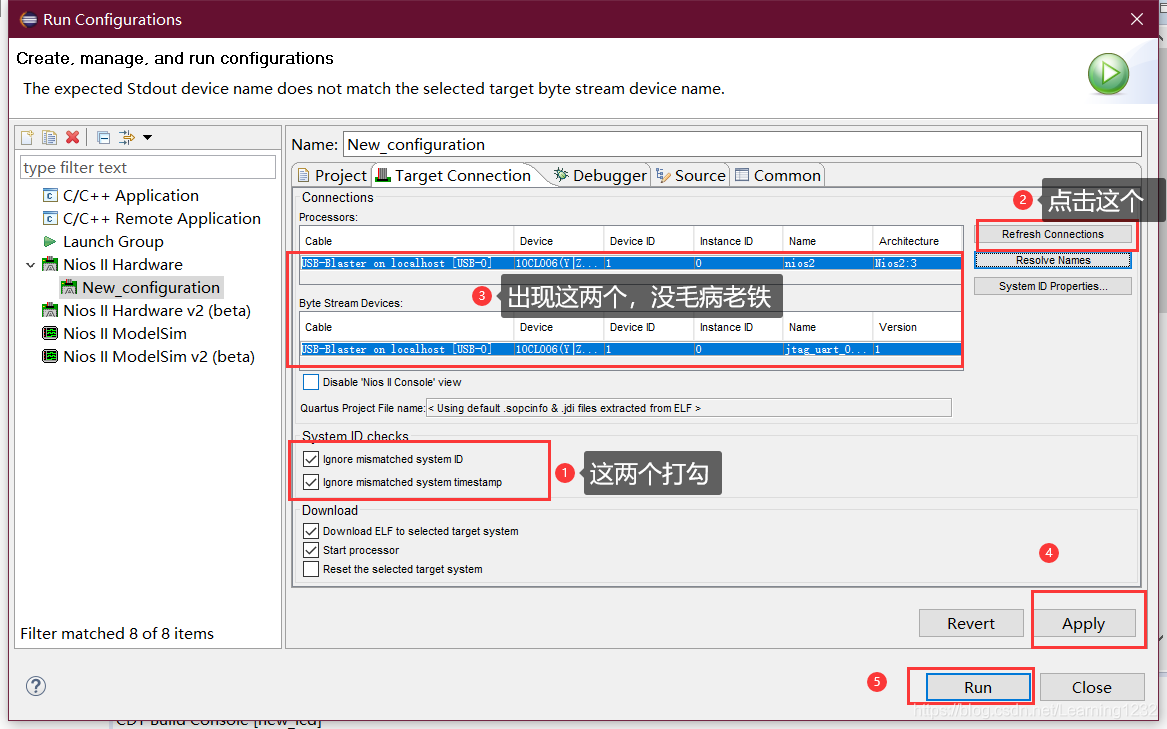

按照圖中順序操作
第二步、點擊RUN，運行代碼，觀察結果
我的FPGA商家送的資料里面自帶的NiosII例程跑起來后，是LCD屏上輪流播放圖片，
第六部分、總結
1、結果演示

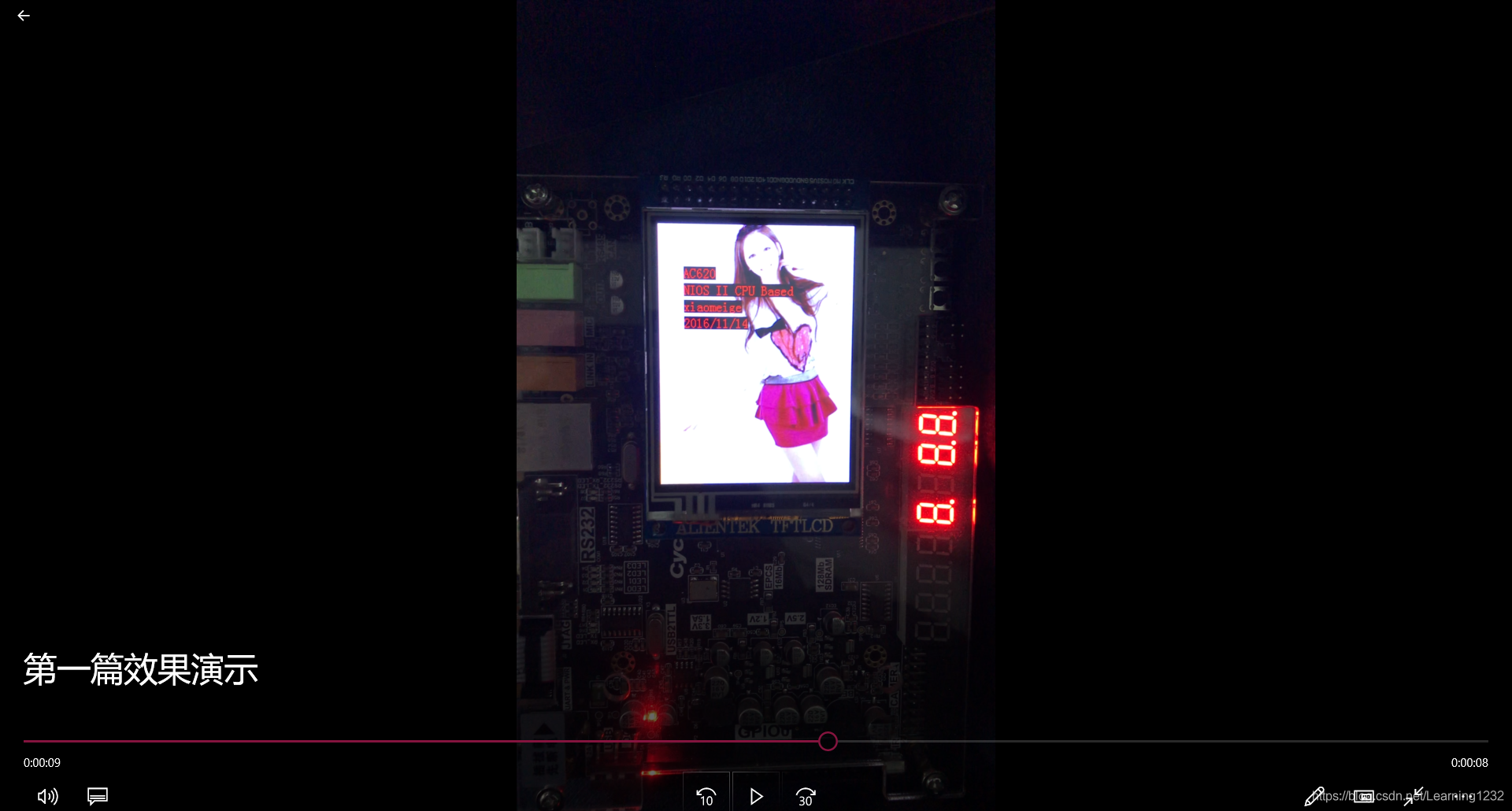

我已經拍成視頻放在群檔案中，你也可以先點擊這個鏈接直接觀看（https://live.csdn.net/v/120092），這里放張圖片，
2、FPGA不一樣
如果你FPGA型號和我不是一樣的，然后你還看到了這里，你就會發現其實型號并不影響，因為我這里面教的是讓你學會如何將SOPC工程燒寫到你的FPGA中去，就算FPGA型號不一樣，但是這個步驟不可能不一樣，還有后面的教程也一樣，很多步驟都是一樣的，型號不同只影響引腳地址不同，以及你的SOPC初始工程和我的不同，其他的沒有影響，克服一下嘛，這很簡單的，
所以接著往下看，給我長點閱讀量，多好，還有記得點贊，
3、閑話
這篇筆記所設計到的所有的資料我都會放到下面這個群的群檔案中，歡迎老鐵掃碼進QQ群一起學習，博主也還是學生，我要是不會別罵我，第二種辦法、如果你不想加群，你也可以留下郵箱，我發資料的百度云鏈接給你，當然還有第三種方法，關注我，就可以直接下載了！
4、完整資料
歡樂的白嫖時光從來不會缺席,向白嫖致敬！（完整工程、演示視頻、參考資料下載鏈接：https://download.csdn.net/download/Learning1232/13196480）
