無人機 模擬圖傳
隨著無人機技術的不斷更新與發展，圖傳系統不斷進步，在現有的圖傳系統中常見的圖傳有數字圖傳、模擬圖傳，模擬圖傳有著低延遲、模塊體積小的特點，5.G頻段是消費級開放頻段，5.8G模擬圖傳應用在FPV無人機競速賽、無線數字車載、無線影音傳輸等一些特定的場合中，本文將介紹5.8G模擬圖傳、發射模塊配合無人機使用的安裝除錯程序和應用效果，
5.8G模擬圖傳
5.8G頻段
目前該頻段是民用無人機領域使用最廣泛的無線傳輸頻段，其中有著體積輕盈、低熱量、距離遠以及價格底的優勢，頻道最大可釋放出32個可選，至今仍是無人機DIY玩家用戶的首選，
在工信部信號限制中，5.8G頻段是消費級開放頻段，無論是否經過許可，都可使用5.8G頻段信號，在畫質上，5.8G視頻傳輸能夠釋放出64位模擬色彩度輸出，缺點就是由于波長問題導致該信號穿透力極差、易受外界因素干擾且實際功率基本上不超過2瓦，
模擬圖傳
模擬信號是指在一段連續的時間間隔內，它所代表資訊的特征量在任意瞬間呈現為任意數值的信號，它的表現為連續的信號，比如：溫度的變化、連綿的山峰，缺點就是抗干擾能力差、保密性差，
模擬圖傳設備采用的是模擬信號，圖傳的發射端和接收端在同一頻段作業，可以實作多個接收端接收視頻信號、接識訓面，
實際除錯程序及應用效果
設備的選取

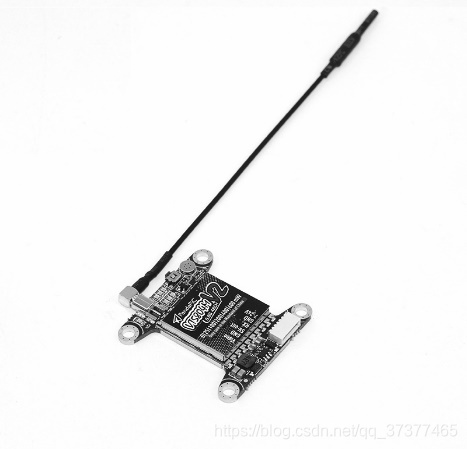

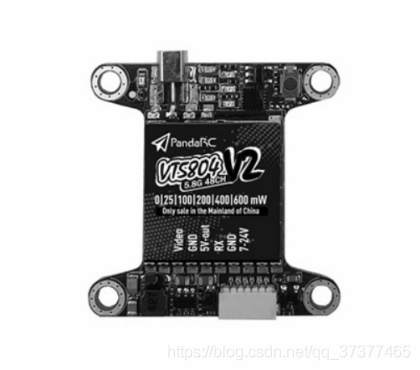

下面將介紹一款穿越機上的圖傳發射模塊，使用的圖傳模塊的型號為VT5804M V2，如下圖所示，
該款圖傳模塊，輸出功率穩定，同級別中傳輸距離遠，其中發射功率可調，分別有25 mW、100 mW、200 mW、400 mW、600mW，可適用于不同的飛行環境，輸出48頻點同時使用相互無干擾，體積小、重量輕，支持7-24V電壓范圍，
天線選擇的是全向天線，發射信號強，覆寫范圍廣，
安裝除錯程序
模塊安裝

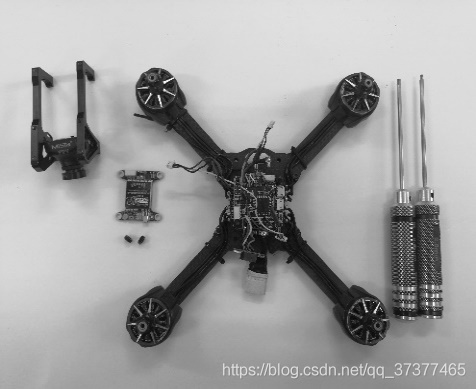

準備四旋翼穿越機、2.0mm和2.5mm內六角螺絲刀、圖傳模塊，如下圖所示，

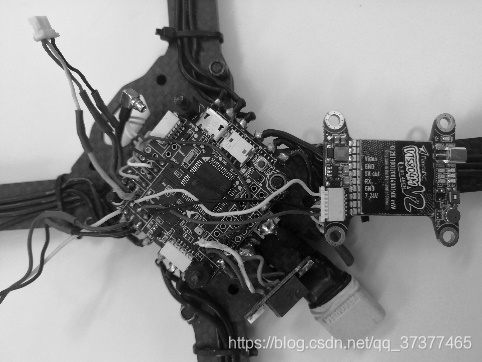

將模塊上紅、黑、黃三根線分別焊接至對應的飛控上正極、負極、信號線介面，效果如下圖所示，

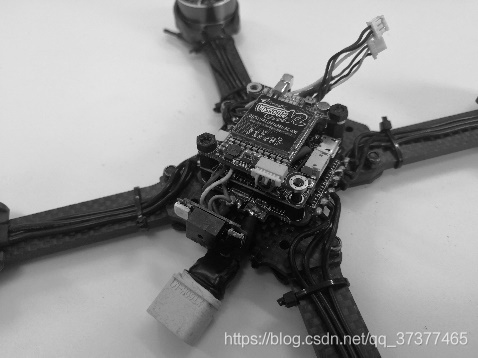

將焊接好的線排列整齊，用尼龍螺柱將模塊固定在機架正中心，位于飛控上方，效果如下圖所示，

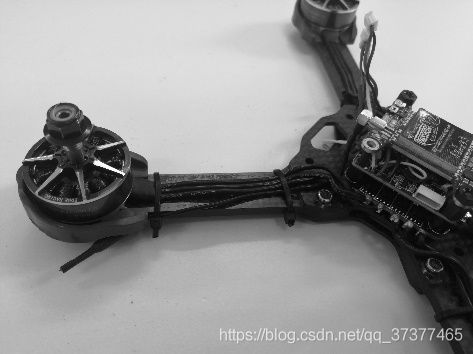

圖傳天線如下圖所示固定于機臂處，并用專用扎帶固定好，

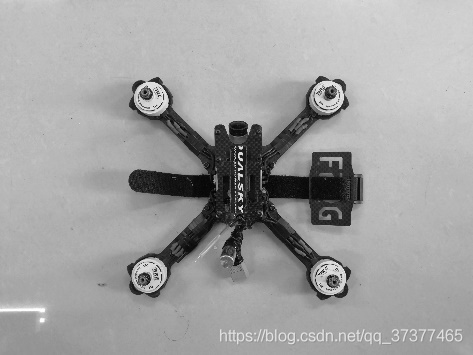

將插口連接至攝像頭，完成模塊安裝，安裝完成效果如下圖，
模塊除錯

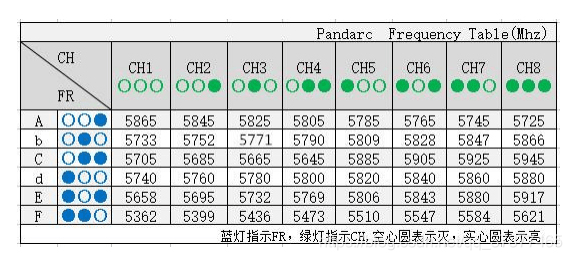

參考頻譜表，選擇任一頻點，將模塊指示燈調整至如選擇的頻點所對應的狀態，

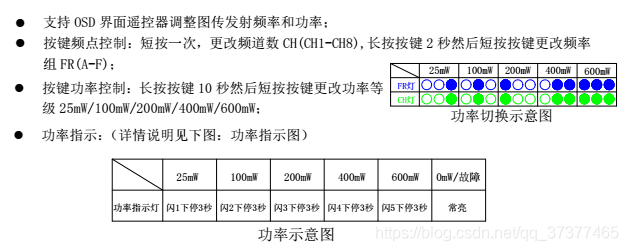

圖傳設備的功率選擇200mW，在空曠無遮擋的狀態下能夠保證一公里范圍內的圖傳畫面，按照功率示意圖將模塊調整好，

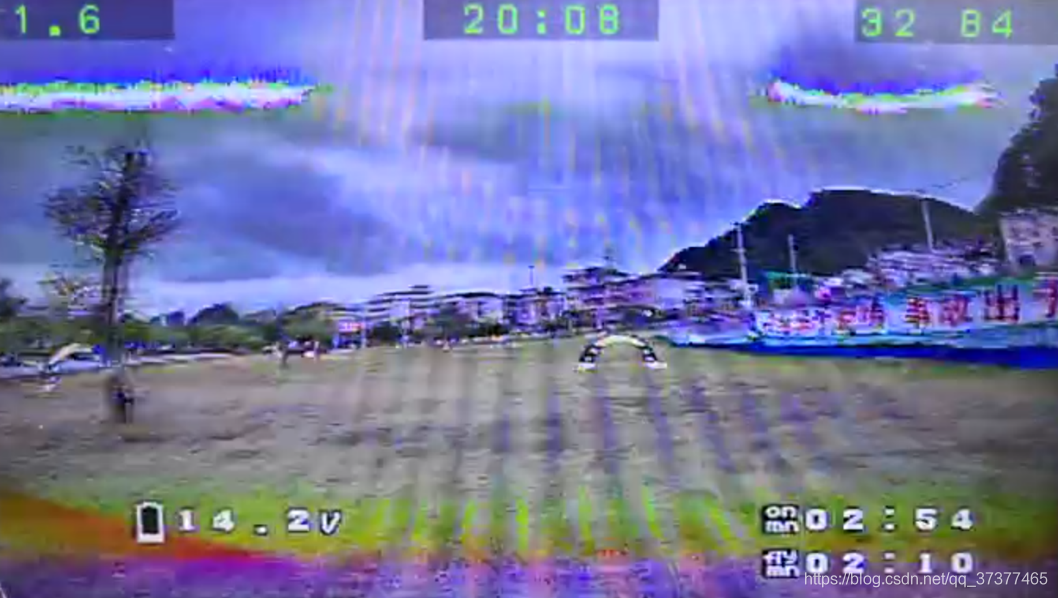

飛行效果如下圖所示
