arduino Uno+arduino D1 實作 阿里云物聯網控制+IIC總線通信點燈
- 連線圖
- 代碼
- 主機代碼（arduino D1）：
- 從機代碼1（arduino Uno）：
- 從機代碼2（Uno 只修改了從機地址引數，方便復制）：
- 阿里云物聯網控制
- 阿里云物聯網平臺創建產品、設備
- 阿里云物聯網使用在線除錯進行測驗
- IoT Studio 阿里云web可視化開發

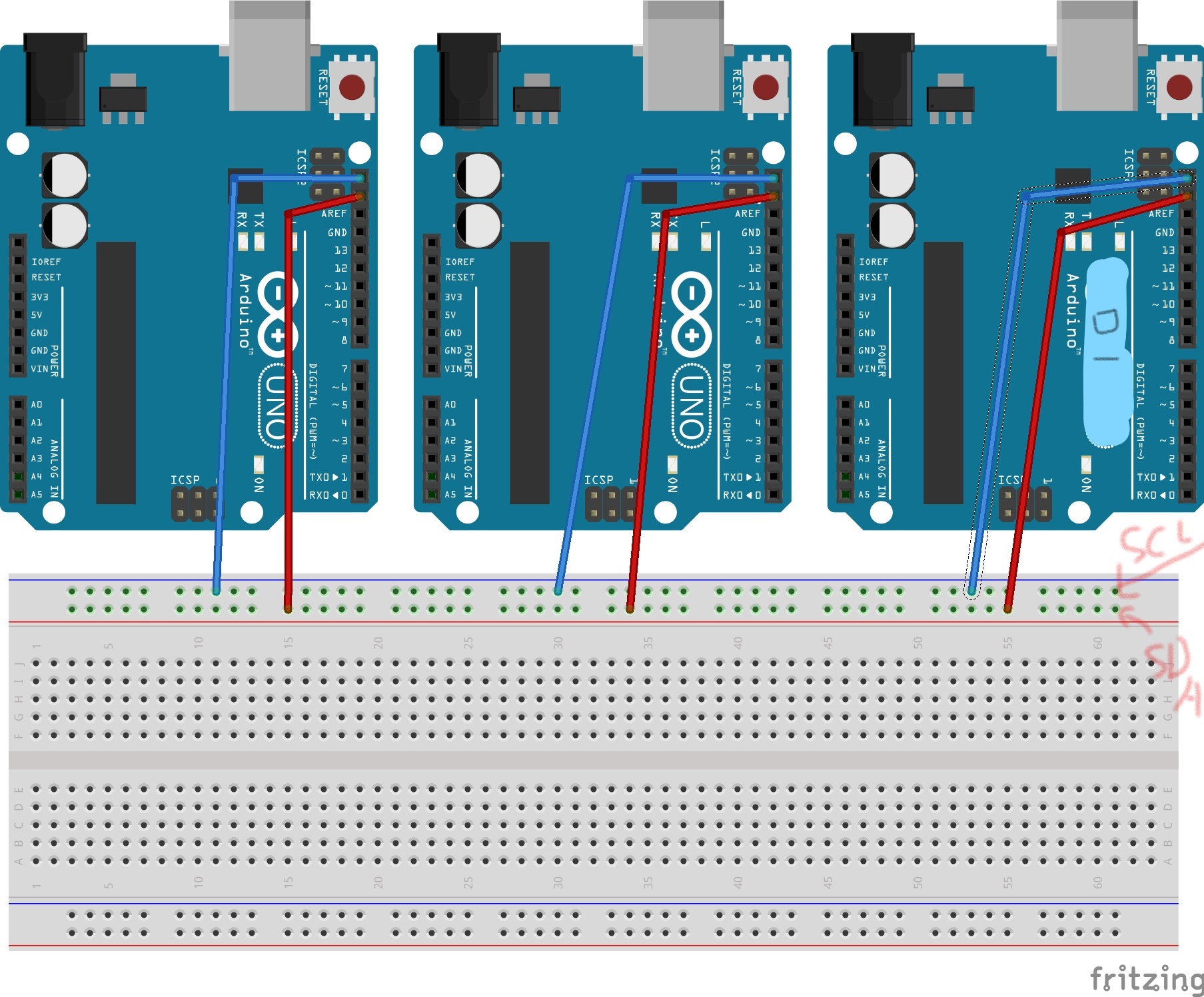

連線圖
①由于arduino D1在Fritzinig中沒找到，用一個arduino代替一下（(ˉ▽ˉ；)…強行改名字）
②三塊板子的SCL連在一起，SDA連在一起，
代碼
主機代碼（arduino D1）：
#include <ESP8266WiFi.h>//安裝esp8266arduino開發環境
#include <Wire.h> //宣告I2C庫檔案
#include <AliyunIoTSDK.h>//引入阿里云 IoT SDK
//需要安裝crypto庫、PubSubClient庫
static WiFiClient espClient;
//設定產品和設備的資訊，從阿里云設備資訊里查看
//物聯網平臺→實體概覽→公共實體→設備管理→設備→查看→DeviceSecre（右邊的查看）
#define PRODUCT_KEY "*********"//替換自己的PRODUCT_KEY
#define DEVICE_NAME "*********"//替換自己的DEVICE_NAME
#define DEVICE_SECRET "*********"//替換自己的DEVICE_SECRET
#define REGION_ID "cn-shanghai"//默認cn-shanghai
//設定連接WiFi資訊
#define WIFI_SSID "*********"//自己的WIFI名稱（熱點同樣）
#define WIFI_PASSWD "*********"//自己的WIFI密碼
//-------------------------------------------------------------------------
unsigned long lastMsMain = 0;
char a; //從機LED1狀態，用于發送到云平臺
char b; //從機LED2狀態，用于發送到云平臺
//-------------------------------------------------------------------------
void setup()
{
Serial.begin(9600);
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, HIGH);
//連接到wifi
wifiInit(WIFI_SSID, WIFI_PASSWD);
//初始化 iot，需傳入 wifi 的 client，和設備產品資訊
AliyunIoTSDK::begin(espClient, PRODUCT_KEY, DEVICE_NAME, DEVICE_SECRET, REGION_ID);
//系結一個設備屬性回呼，當遠程修改此屬性，會觸發LED函式
AliyunIoTSDK::bindData("LED", LED);//主機的板載LED
AliyunIoTSDK::bindData("LED1", LED1);//從機1的板載LED
AliyunIoTSDK::bindData("LED2", LED2);//從機2的板載LED
Wire.begin(); // 加入 i2c 總線，作為主機
}
//-------------------------------------------------------------------------
void loop()
{
AliyunIoTSDK::loop();//必要函式
if (millis() - lastMsMain >= 2000)//每2秒發送一次
{
lastMsMain = millis();
//發送LED狀態到云平臺（高電平：1；低電平：0）
AliyunIoTSDK::send("LEDPIN", digitalRead(LED_BUILTIN));
AliyunIoTSDK::send("LEDPIN1", a);
AliyunIoTSDK::send("LEDPIN2", b);
}
}
//wifi 連接-----------------------------------------------------------------
void wifiInit(const char *ssid, const char *passphrase)
{
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, passphrase);
while (WiFi.status() != WL_CONNECTED)
{
delay(1000);
Serial.println("WiFi not Connect");
}
Serial.println("Connected to AP");
}
//主機板載燈控制函式（阿里云端修改LED屬性時觸發）-------------------------------------------------------
void LED(JsonVariant L)//固定格式，修改引數L
{
int LED = L["LED"];//引數傳入（LED）
if (LED == 0)
{
digitalWrite(LED_BUILTIN, HIGH);
}
else
{
digitalWrite(LED_BUILTIN, LOW);
}
Serial.printf("收到的LED是："); Serial.println(LED);
}
//從機1 IIC通信發送板載燈控制信號函式（阿里云端修改LED1屬性時觸發）--------------------------
void LED1(JsonVariant L)//固定格式，修改引數L
{
int LED = L["LED1"];//引數傳入（LED1）
Wire.beginTransmission(4); // 發送資料到設備號為4的從機
Wire.write("light is "); // 發送字串"light is "
Wire.write(LED); // 發送變數LED的值
Wire.endTransmission(); // 結束資料發送
Wire.requestFrom(4, 1); //通知4號從機上傳1個位元組（從機板載燈的狀態）
while(Wire.available()>0) // 當主機接收到從機資料時觸發
{
a=Wire.read(); //將板載燈狀態賦值給a，用于傳輸回阿里云，修改狀態指示
}
Serial.printf("收到的LED1是："); Serial.println(a);
}
//從機2 IIC通信發送板載燈控制信號函式（阿里云端修改LED2屬性時觸發）--------------------------
void LED2(JsonVariant L)//固定格式，修改引數L
{
int LED = L["LED2"];//引數傳入（LED2）
Wire.beginTransmission(5); // 發送資料到設備號為5的從機
Wire.write("light is "); // 發送字串"light is "
Wire.write(LED); // 發送變數LED的值
Wire.endTransmission(); // 結束資料發送
Wire.requestFrom(5, 1); //通知5號從機上傳1個位元組（從機板載燈的狀態）
while(Wire.available()>0) // 當主機接收到從機資料時觸發
{
b=Wire.read(); //將板載燈狀態賦值給b，用于傳輸回阿里云，修改狀態指示
}
Serial.printf("收到的LED2是："); Serial.println(b );
}
//如果要增加控制從機數量，繼續增加函式數量即可
從機代碼1（arduino Uno）：
#include <Wire.h> //宣告I2C庫檔案
int x; //變數x值決定本從機的LED是否點亮
//初始化————————————————————————————————————
void setup()
{
Wire.begin(4); // 加入 i2c 總線，設定從機地址為 #4
Wire.onReceive(receiveEvent); // 注冊接收到主機字符的事件
Wire.onRequest(requestEvent); // 注冊主機通知從機上傳資料的事件
Serial.begin(9600); // 設定串口波特率
pinMode(LED_BUILTIN,OUTPUT); // 設定本從機板載燈為輸出
}
//主程式————————————————————————————————————
void loop()
{
delay(100); //延時
}
//收到主機字符事件————————————————————————————————
void receiveEvent(int howMany) //當從機接收到主機字符，執行該事件
{
while( Wire.available()>1) // 回圈執行，直到資料包只剩下最后一個字符
{
char c = Wire.read(); // 作為字符接收位元組
Serial.print(c); // 把接收到的字符列印到串口監視器中
}
x = Wire.read(); //接收主機發送的資料包中的最后一個位元組（板載燈控制位元組）
Serial.println("");
Serial.println(x); //把控制位元組列印到串口監視器中
if(x==1) //對控制位元組進行判斷，點亮or熄滅LED，
{
digitalWrite(LED_BUILTIN,HIGH);
}
else
{
digitalWrite(LED_BUILTIN,LOW);
}
}
//當主機通知從機上傳資料，執行該事件，上傳板載燈狀態————————————————
void requestEvent()
{
Wire.write( x); // 回應主機的通知，向主機發送一個位元組資料
}
從機代碼2（Uno 只修改了從機地址引數，方便復制）：
#include <Wire.h> //宣告I2C庫檔案
int x; //變數x值決定本從機的LED是否點亮
//初始化————————————————————————————————————
void setup()
{
Wire.begin(5); // 加入 i2c 總線，設定從機地址為 #5
Wire.onReceive(receiveEvent); // 注冊接收到主機字符的事件
Wire.onRequest(requestEvent); // 注冊主機通知從機上傳資料的事件
Serial.begin(9600); // 設定串口波特率
pinMode(LED_BUILTIN,OUTPUT); // 設定本從機板載燈為輸出
}
//主程式————————————————————————————————————
void loop()
{
delay(100); //延時
}
//收到主機字符事件————————————————————————————————
void receiveEvent(int howMany) //當從機接收到主機字符，執行該事件
{
while( Wire.available()>1) // 回圈執行，直到資料包只剩下最后一個字符
{
char c = Wire.read(); // 作為字符接收位元組
Serial.print(c); // 把接收到的字符列印到串口監視器中
}
x = Wire.read(); //接收主機發送的資料包中的最后一個位元組（板載燈控制位元組）
Serial.println("");
Serial.println(x); //把控制位元組列印到串口監視器中
if(x==1) //對控制位元組進行判斷，點亮or熄滅LED，
{
digitalWrite(LED_BUILTIN,HIGH);
}
else
{
digitalWrite(LED_BUILTIN,LOW);
}
}
//當主機通知從機上傳資料，執行該事件，上傳板載燈狀態————————————————
void requestEvent()
{
Wire.write( x); // 回應主機的通知，向主機發送一個位元組資料
}
阿里云物聯網控制
阿里云物聯網平臺創建產品、設備

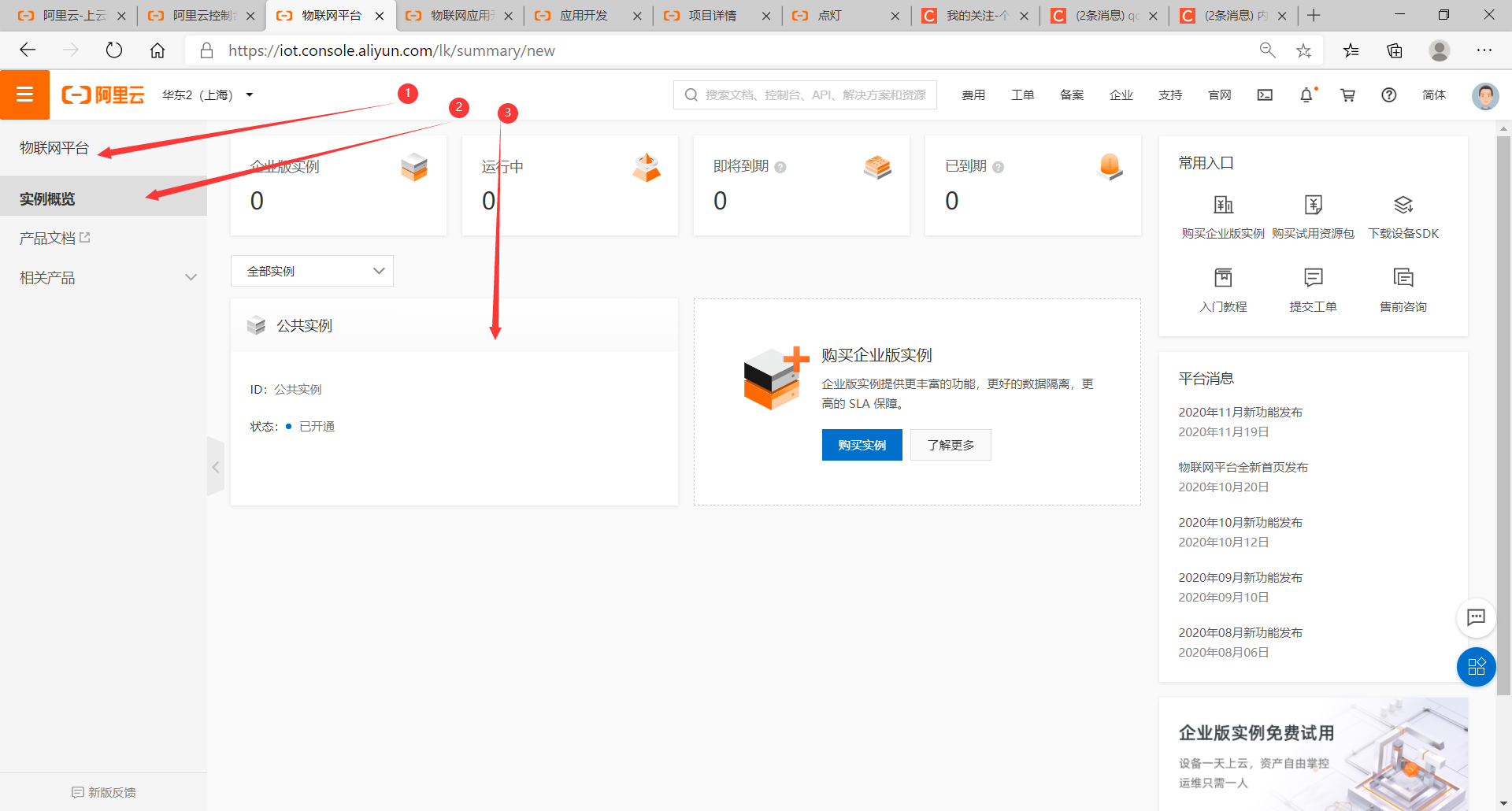

第一步：進入公共實體（免費嘛(￣▽￣)"）

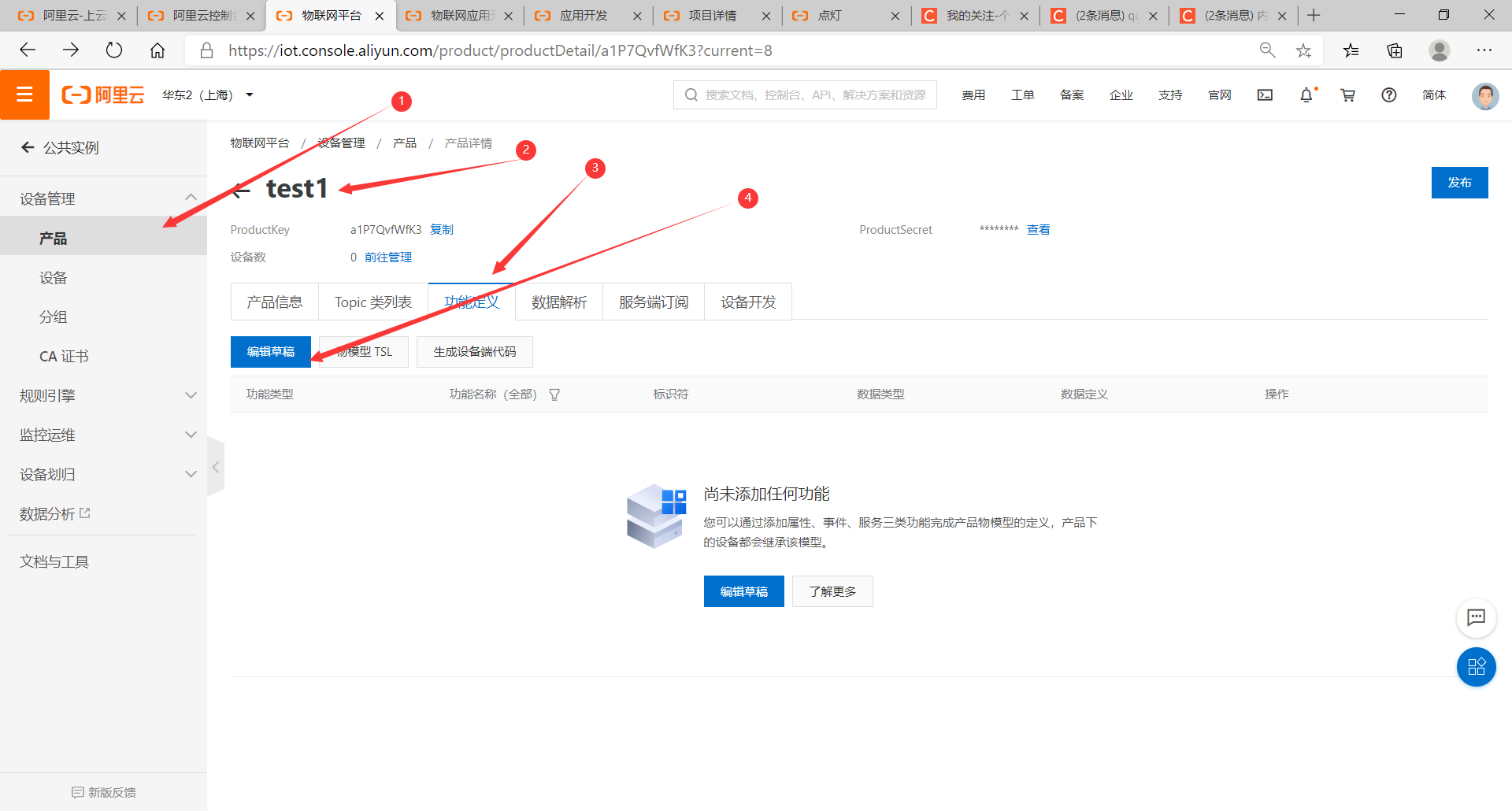

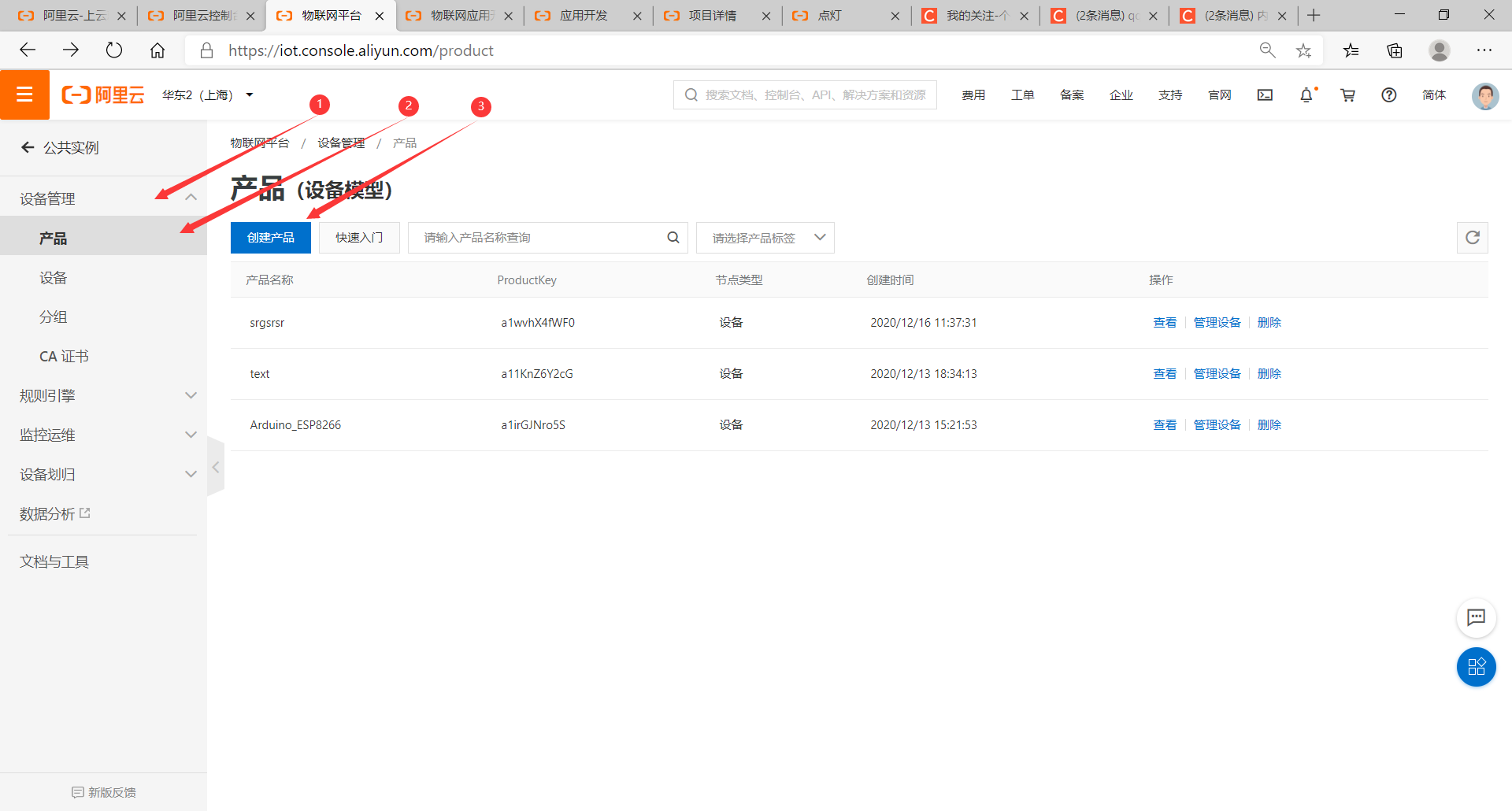

第二步：創建產品

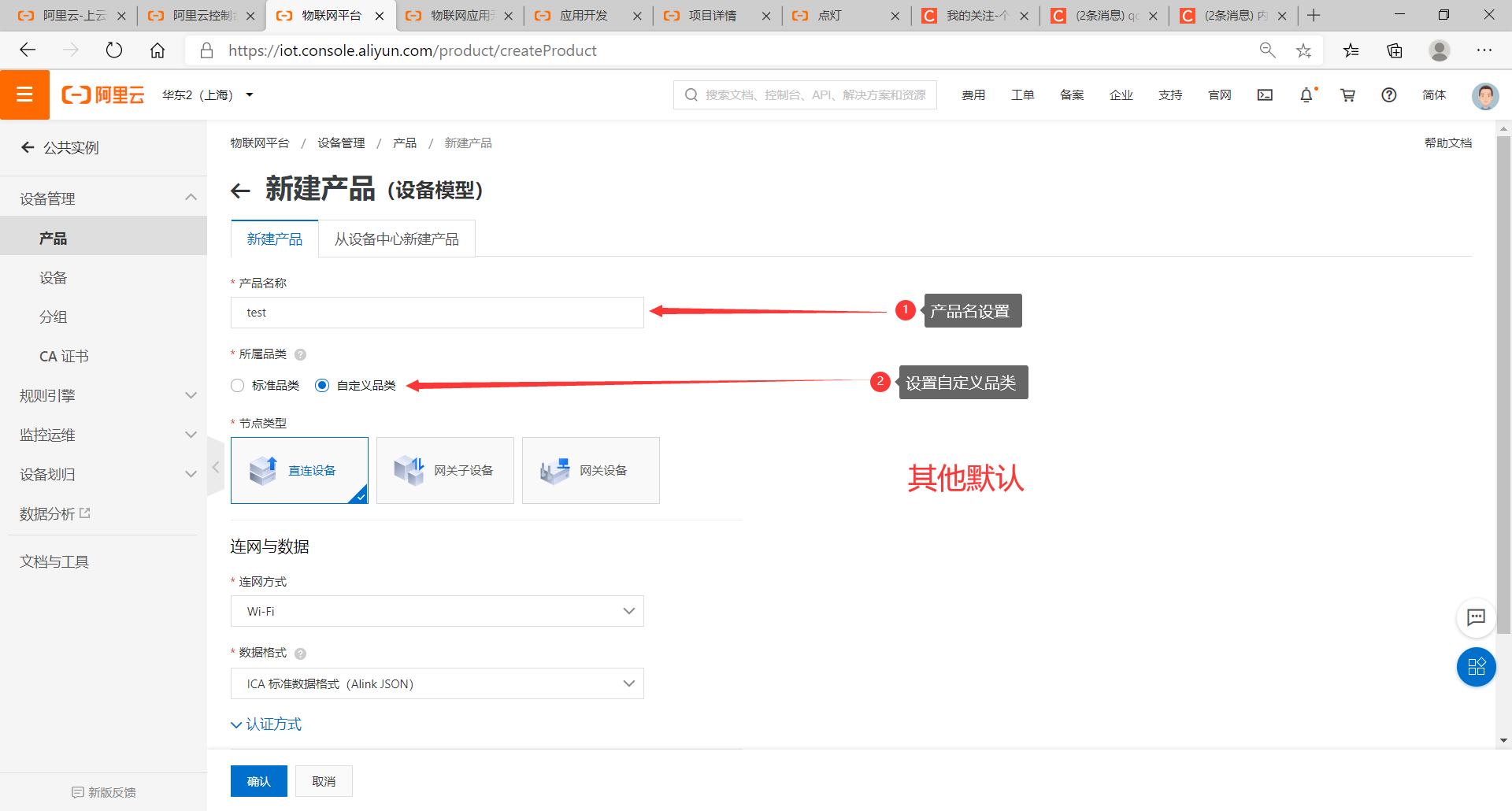

第三步：創建自定義品類產品
第四步：編輯功能草稿

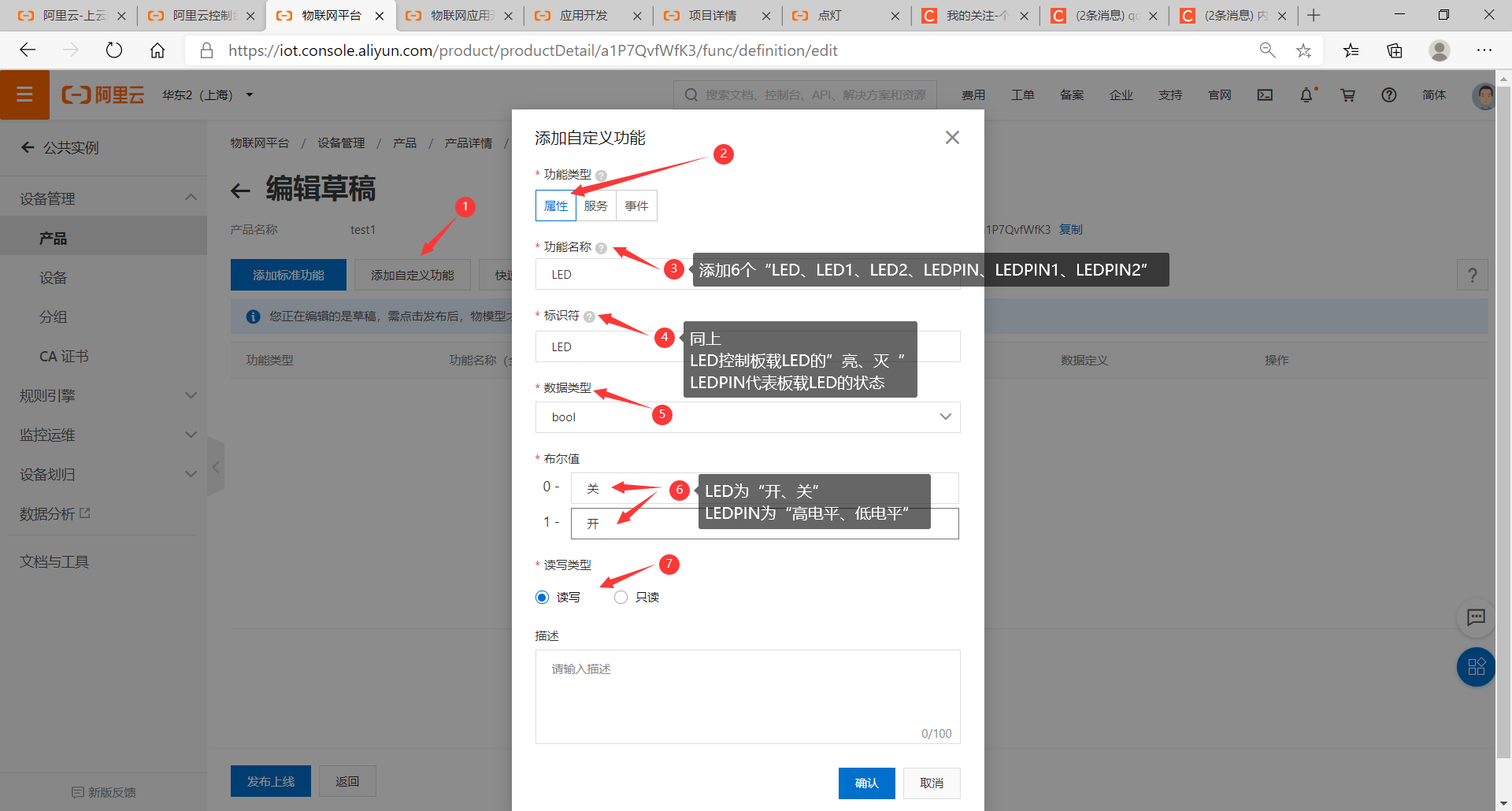

第五步：添加自定義功能（添加完后記得左下角的“發布上線”）

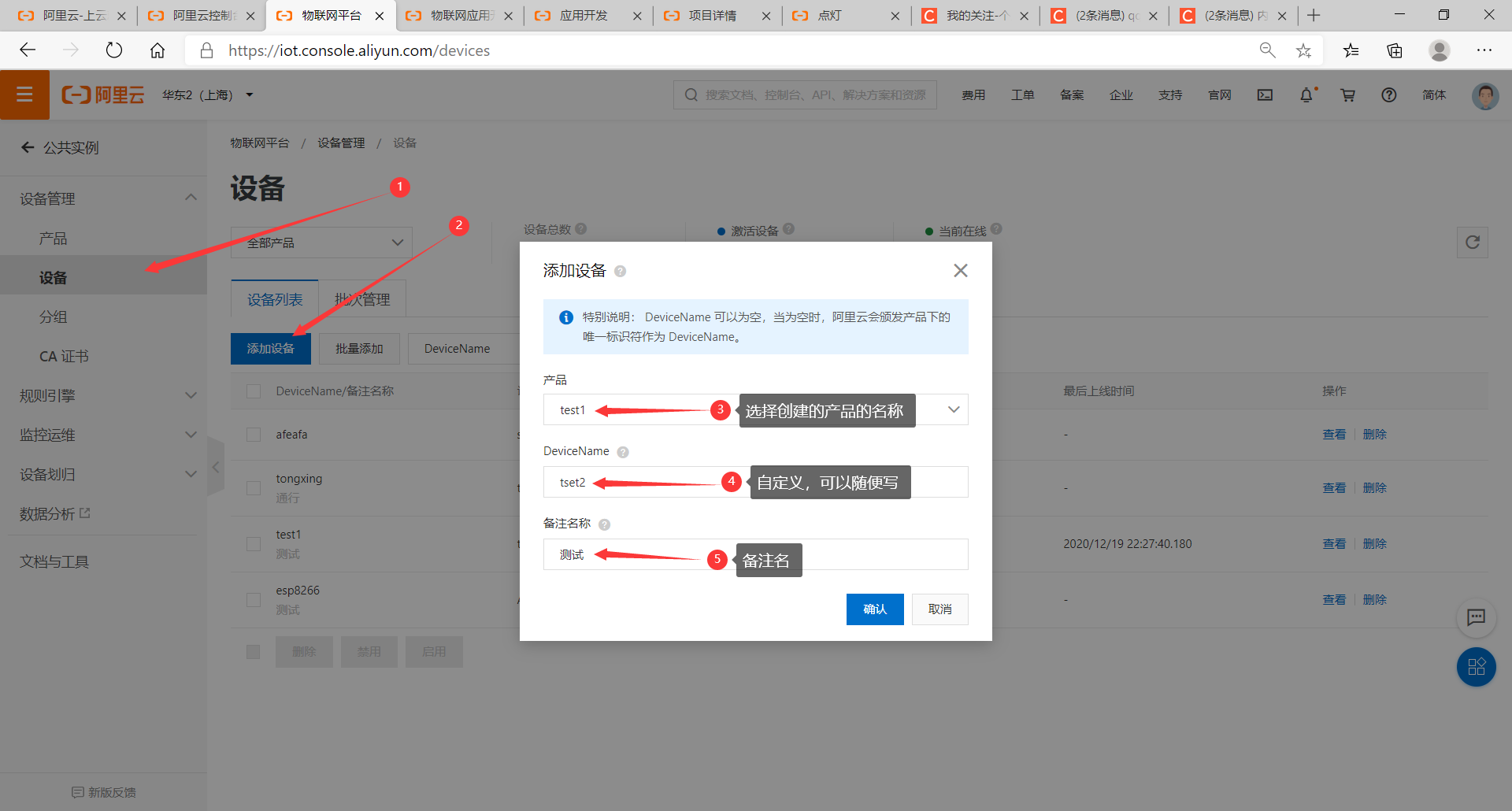

第六步：創建設備
設備創建完成后，如果你的Arduino D1已經連上網了，而且保證代碼中的這幾項沒有填錯，設備將顯示在線狀態，
//設定產品和設備的資訊，從阿里云設備資訊里查看
//物聯網平臺→實體概覽→公共實體→設備管理→設備→查看→DeviceSecre（右邊的查看）
#define PRODUCT_KEY "*********"//替換自己的PRODUCT_KEY
#define DEVICE_NAME "*********"//替換自己的DEVICE_NAME
#define DEVICE_SECRET "*********"//替換自己的DEVICE_SECRET
#define REGION_ID "cn-shanghai"//默認cn-shanghai
//設定連接WiFi資訊
#define WIFI_SSID "*********"//自己的WIFI名稱（熱點同樣）
#define WIFI_PASSWD "*********"//自己的WIFI密碼

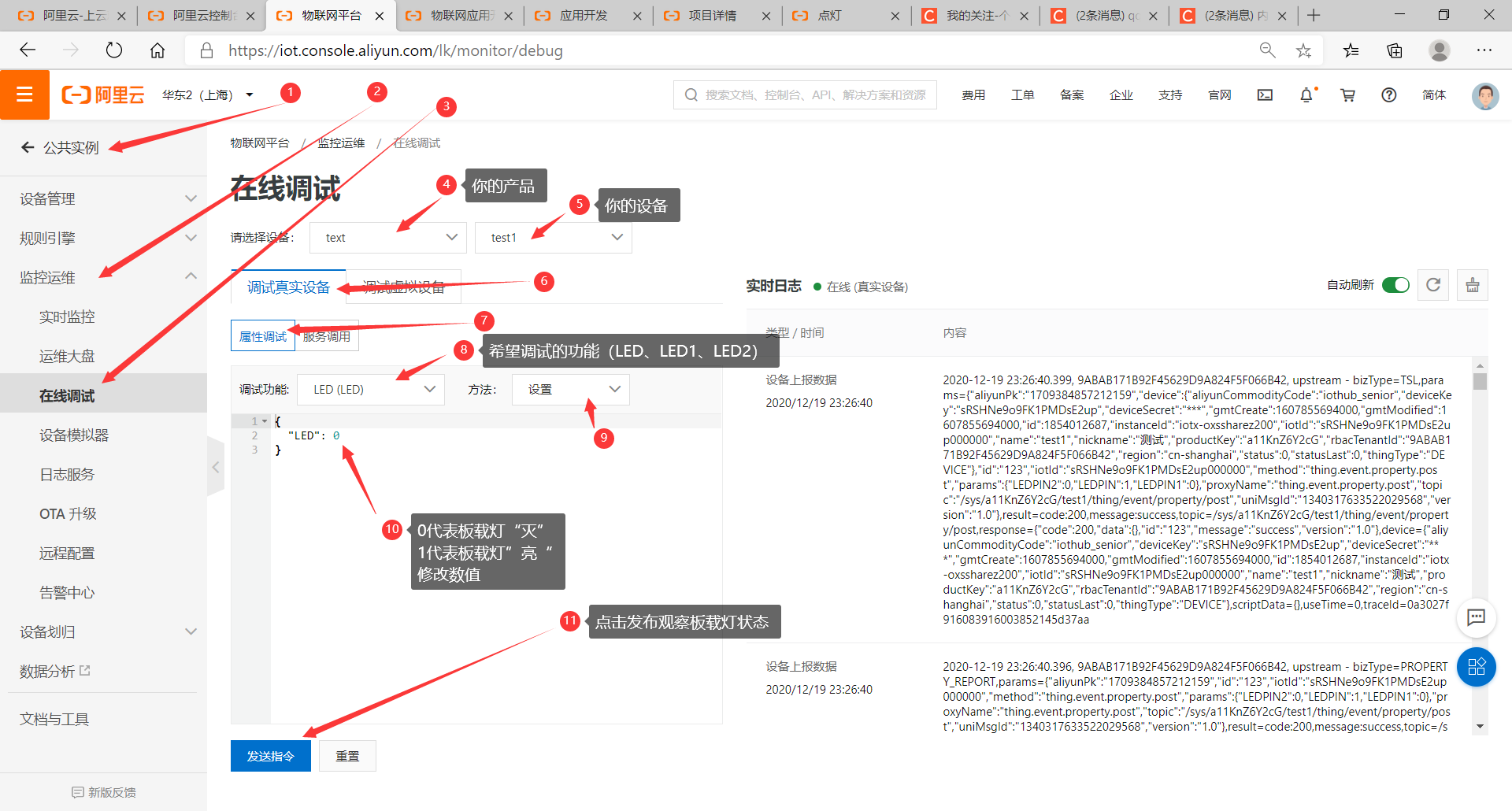

阿里云物聯網使用在線除錯進行測驗
如果以上操作未出現錯誤，到這里應該能看到三個板載燈按照你設定的引數實作亮滅，

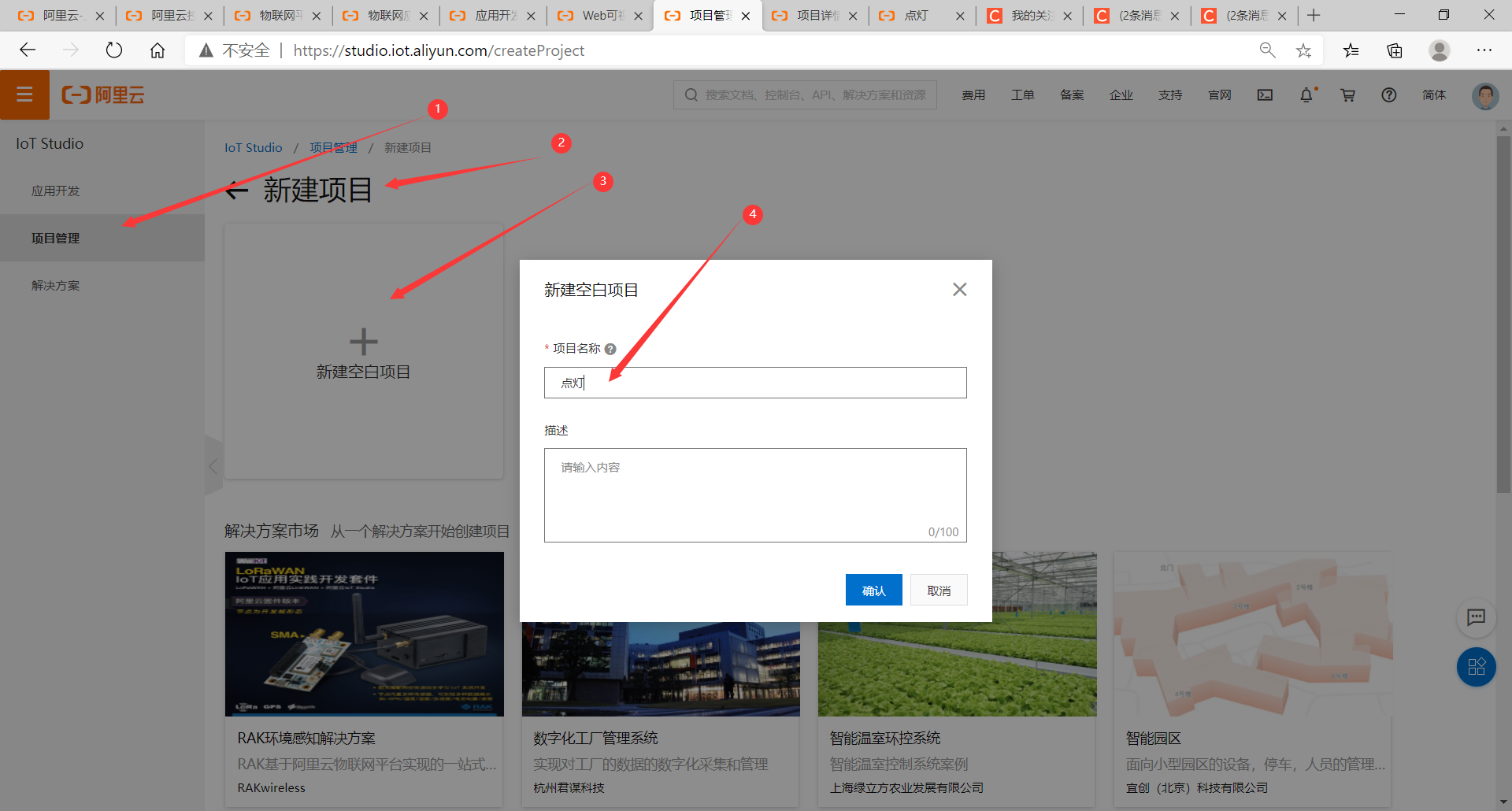

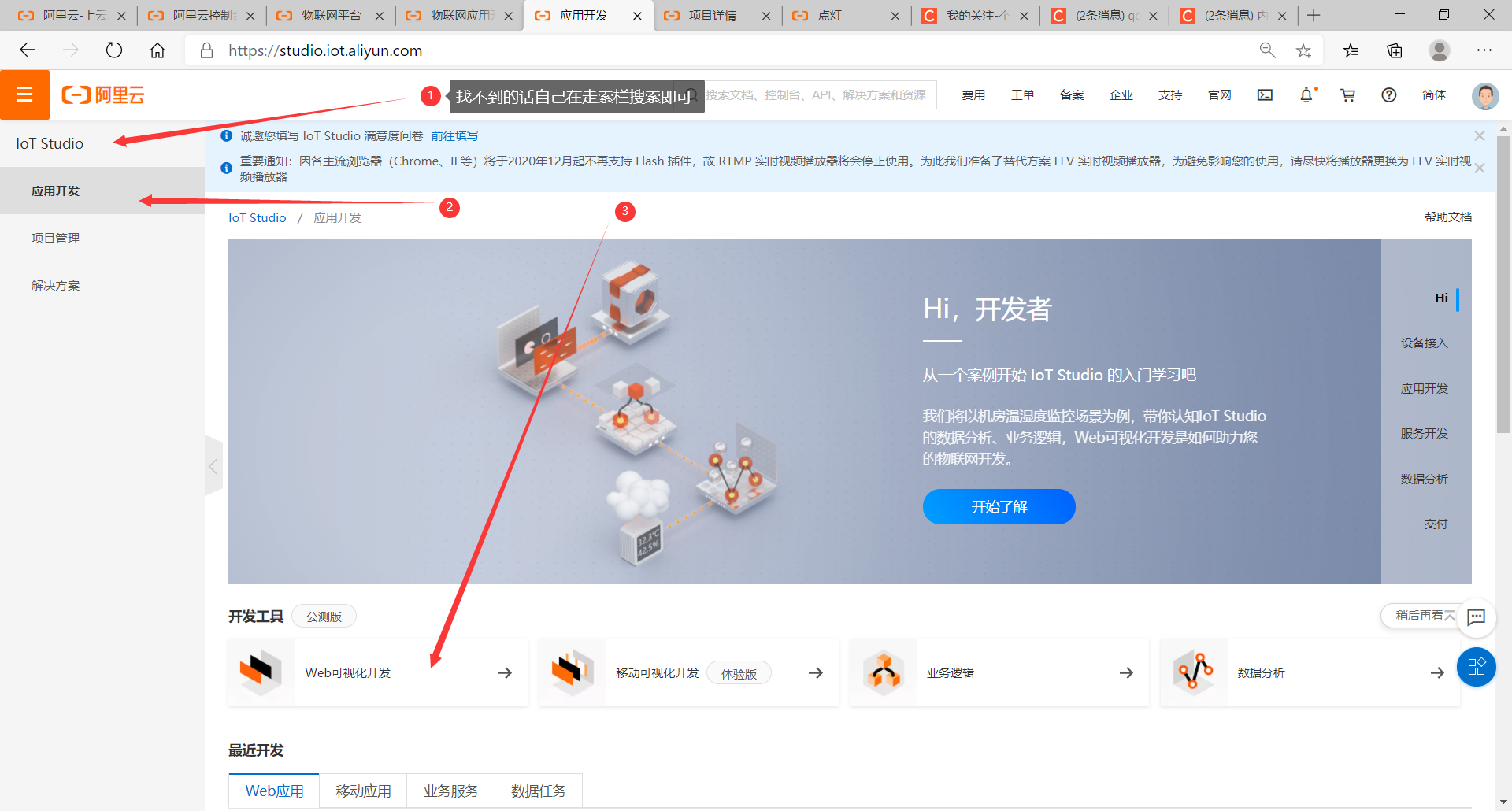

IoT Studio 阿里云web可視化開發

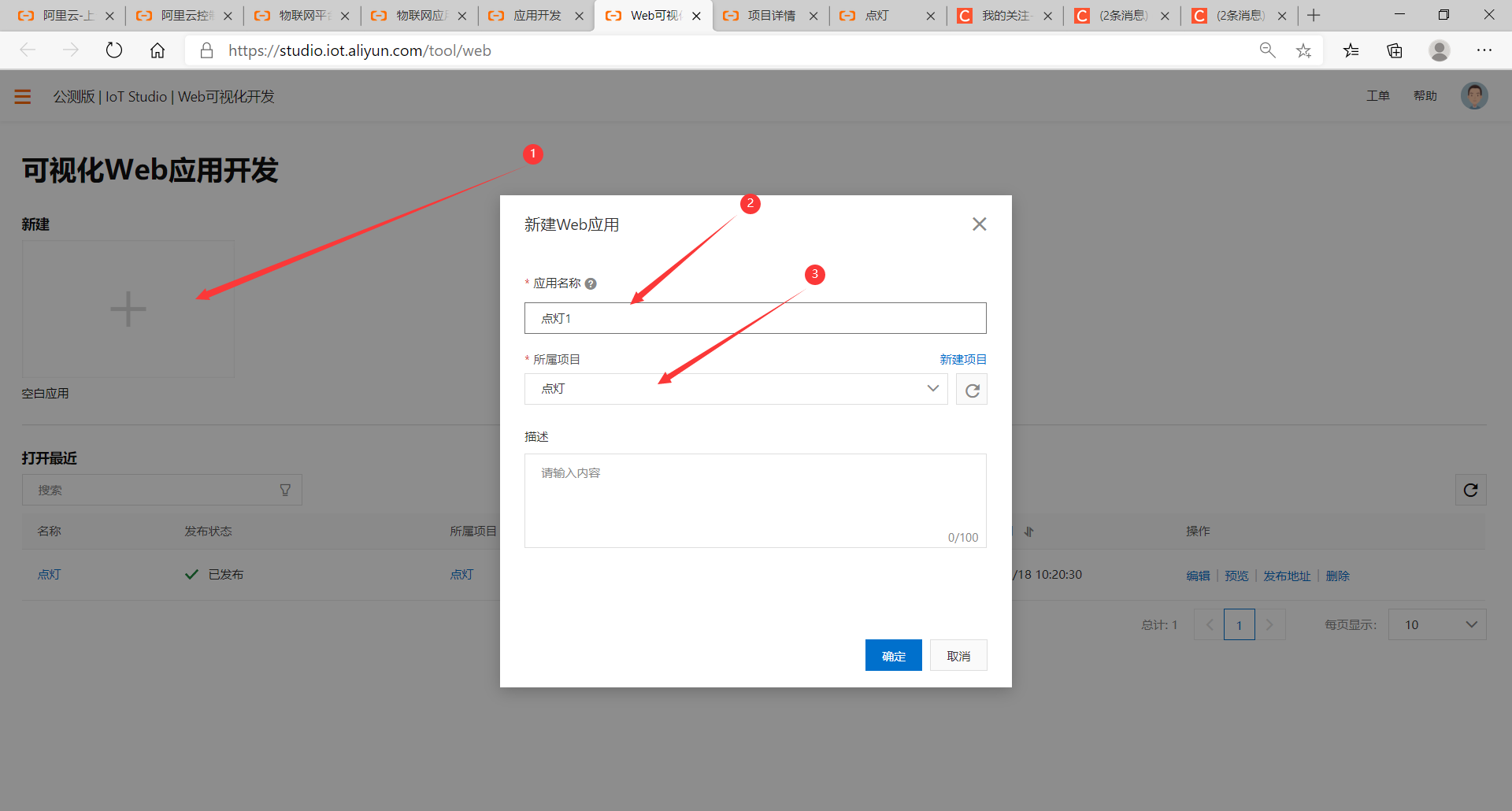

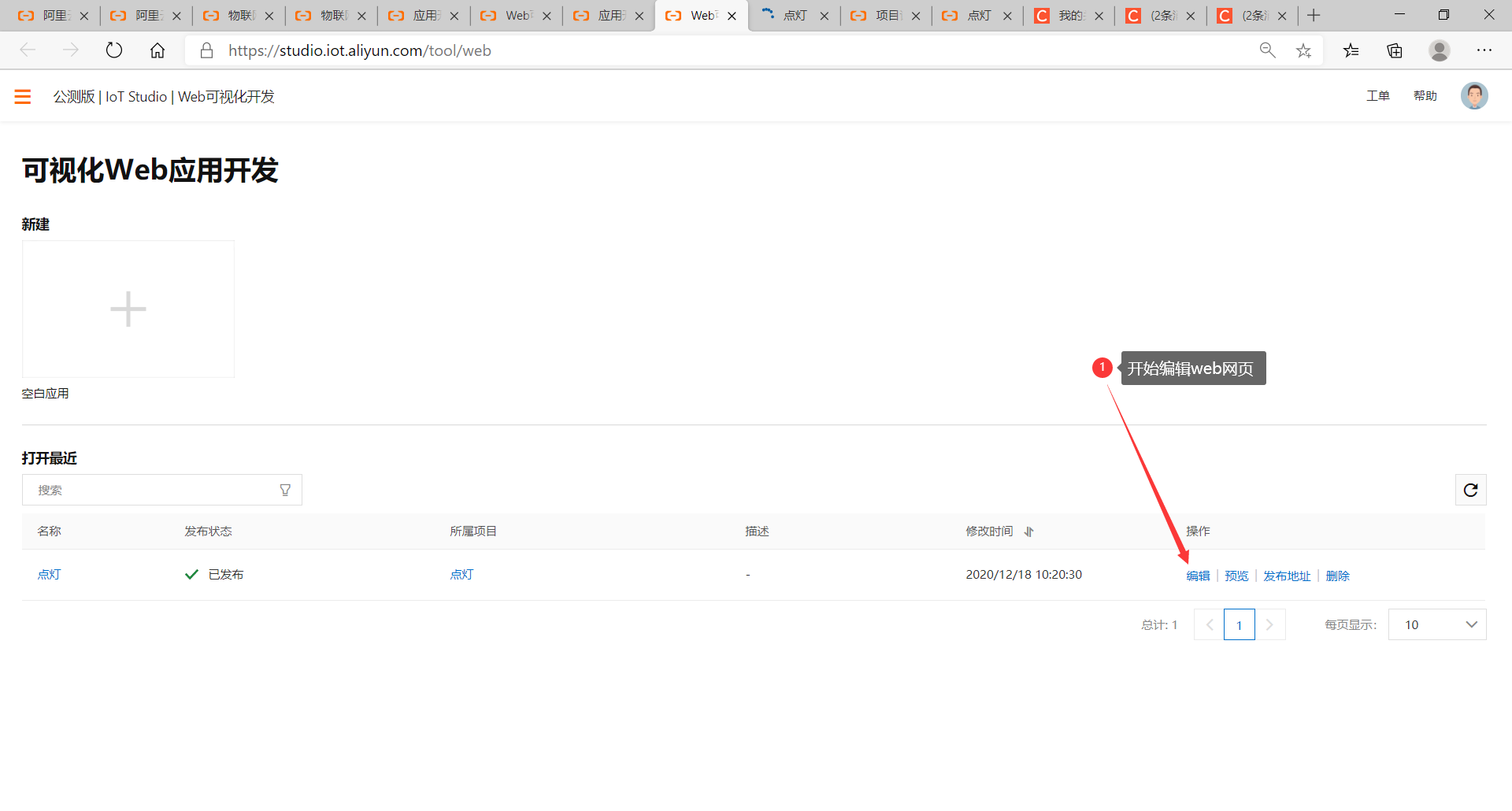

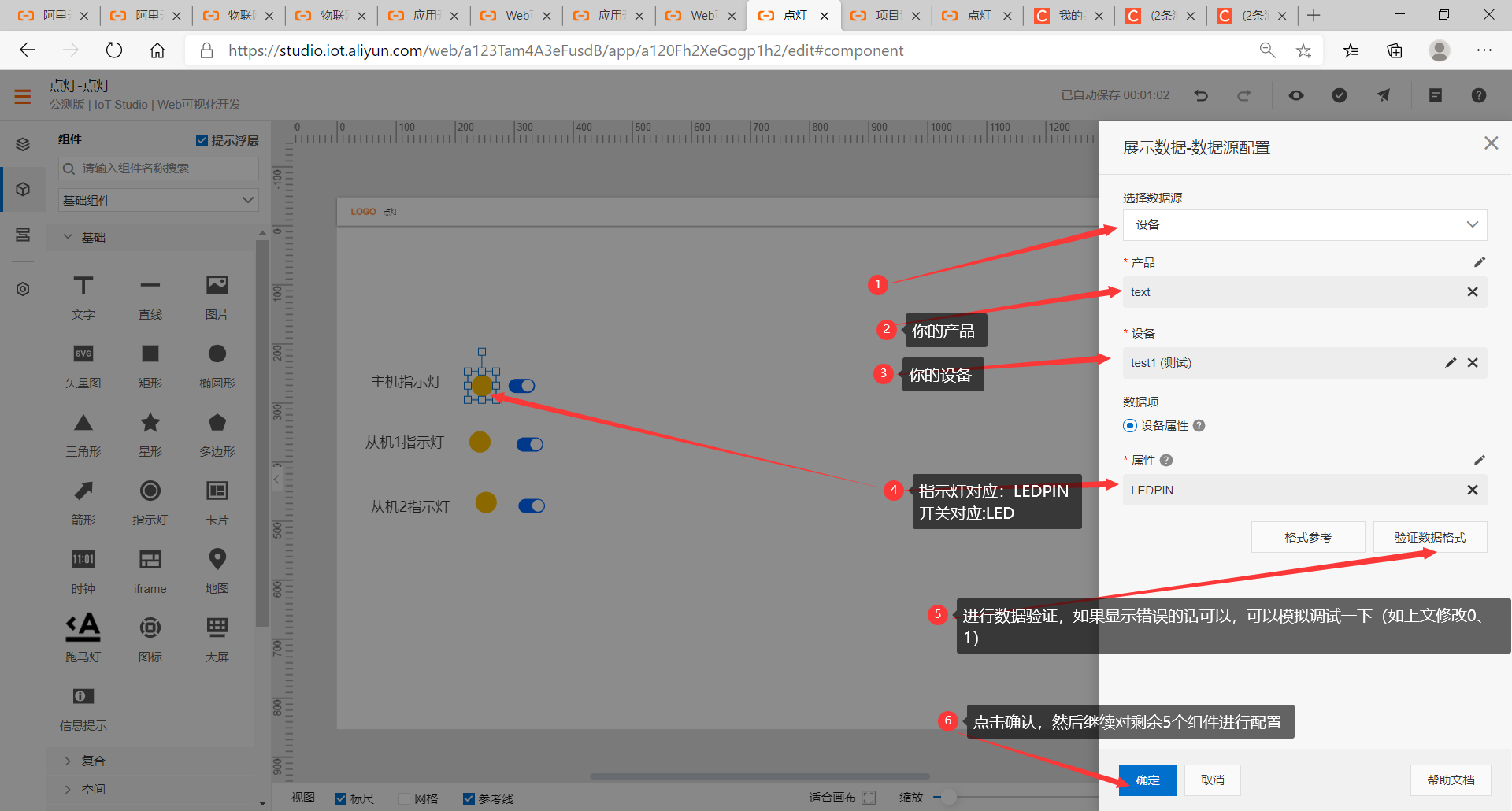

第一步：

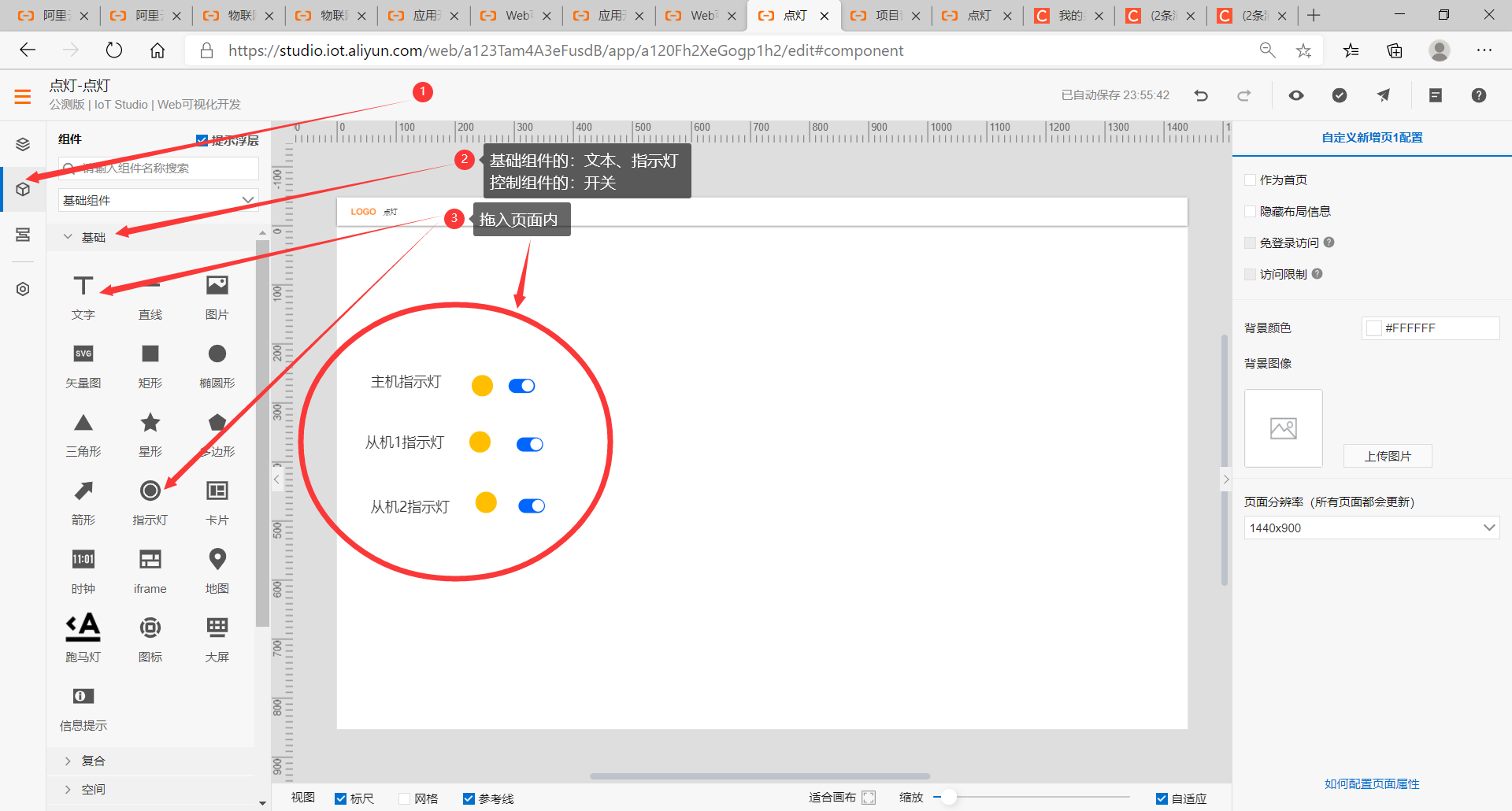

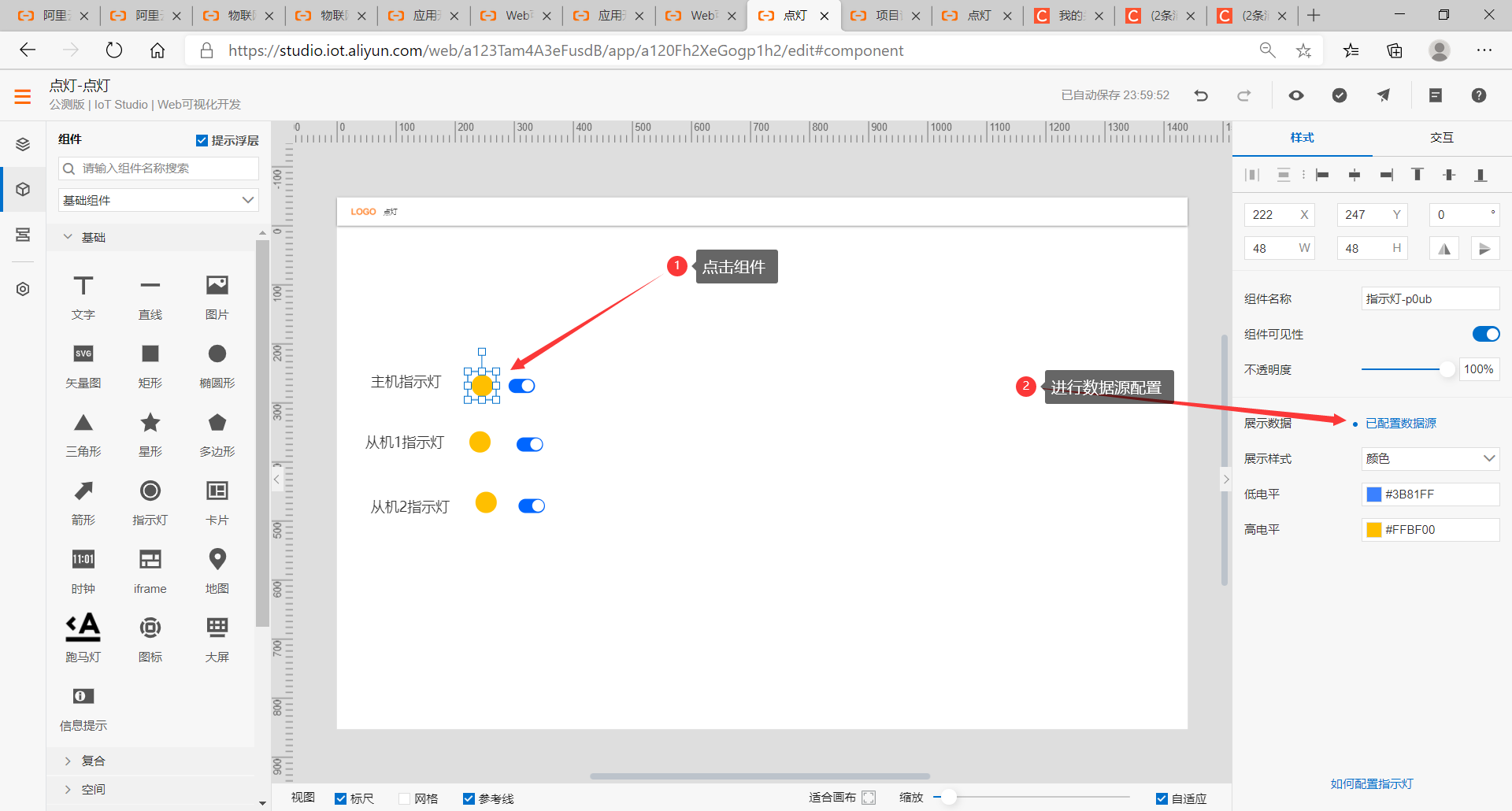

第二步：
第三步：
第四步：
第五步：

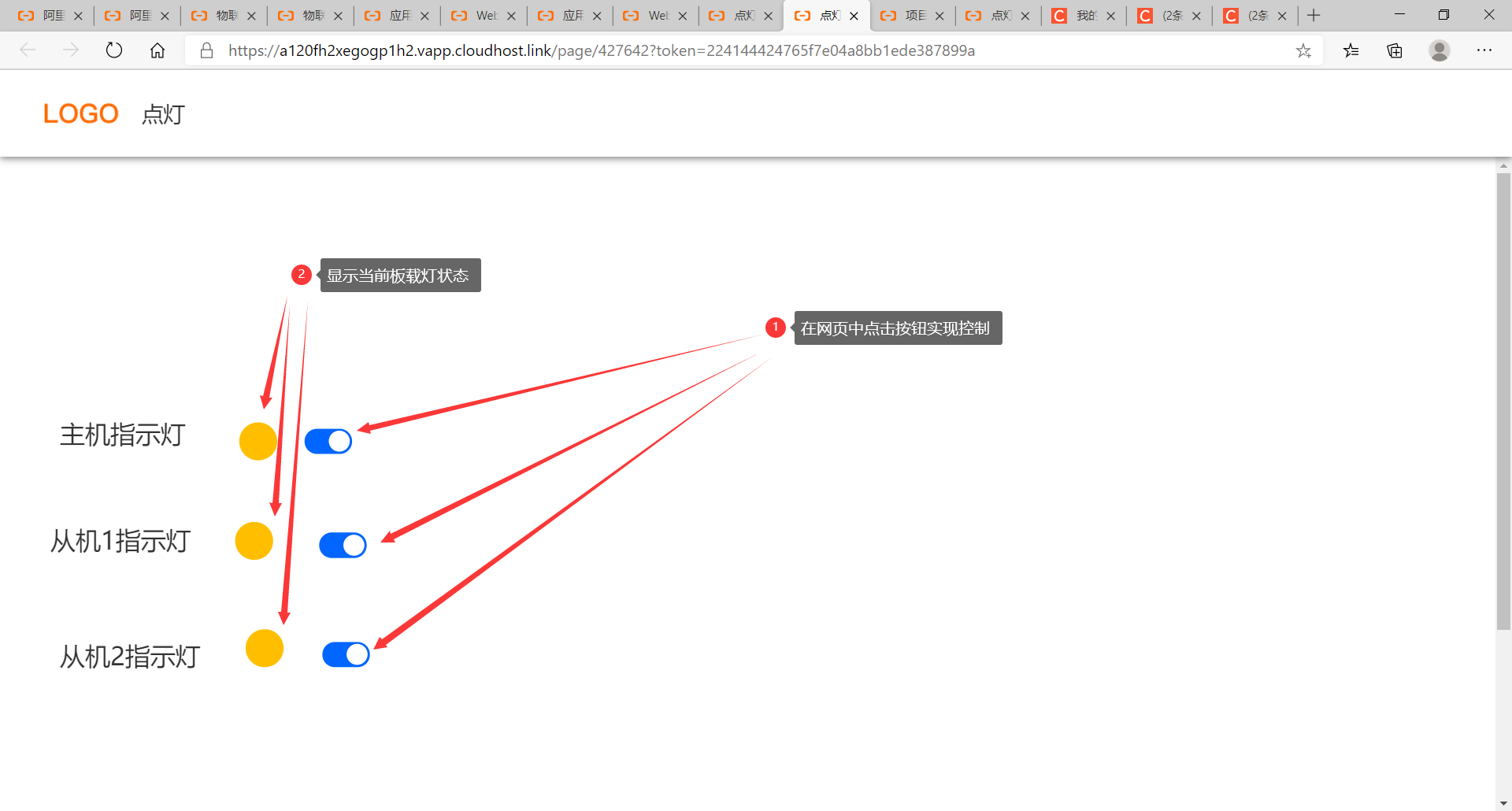

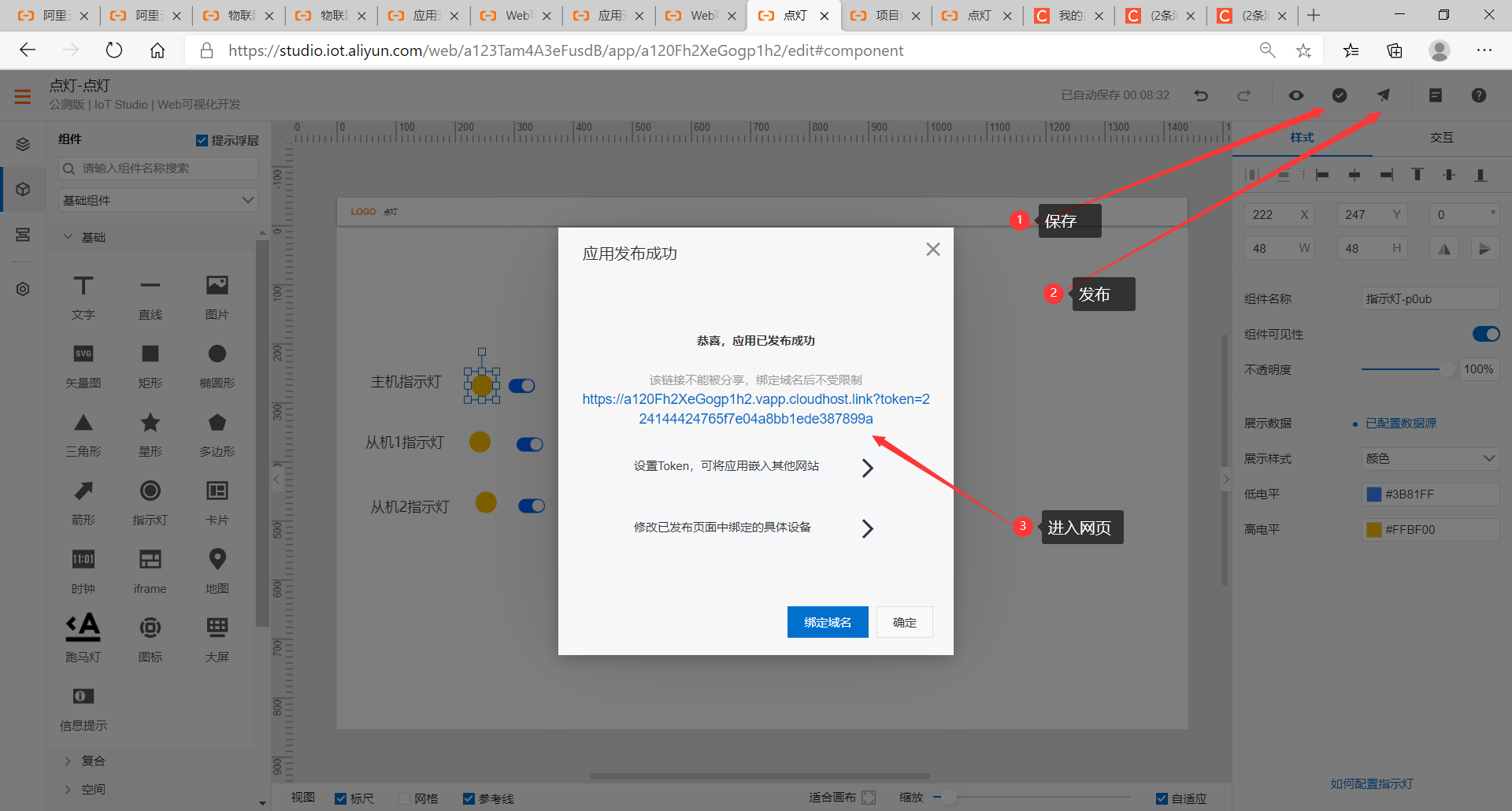

第六步：保存、發布、進入網頁
