一、了解SPI（串行外設介面）
- SPI的定義
SPI（Serial Peripheral Interface）就是串行外圍設備介面，
SPI，是一種高速的，全雙工，同步的通信總線，并且在芯片的管腳上只占用四根線，節約了芯片的管腳，SPI 是一個環形總線結構，由 ss(cs)、sck、sdi、sdo 構成，時序主要是在 sck 的控制下，兩個雙向移位暫存器進行資料交換，
上升沿發送、下降沿接收、高位先發送，
上升沿到來的時候，sdo 上的電平將被發送到從設備的暫存器中，
下降沿到來的時候，sdi 上的電平將被接收到主設備的暫存器中， - SPI的連接方式

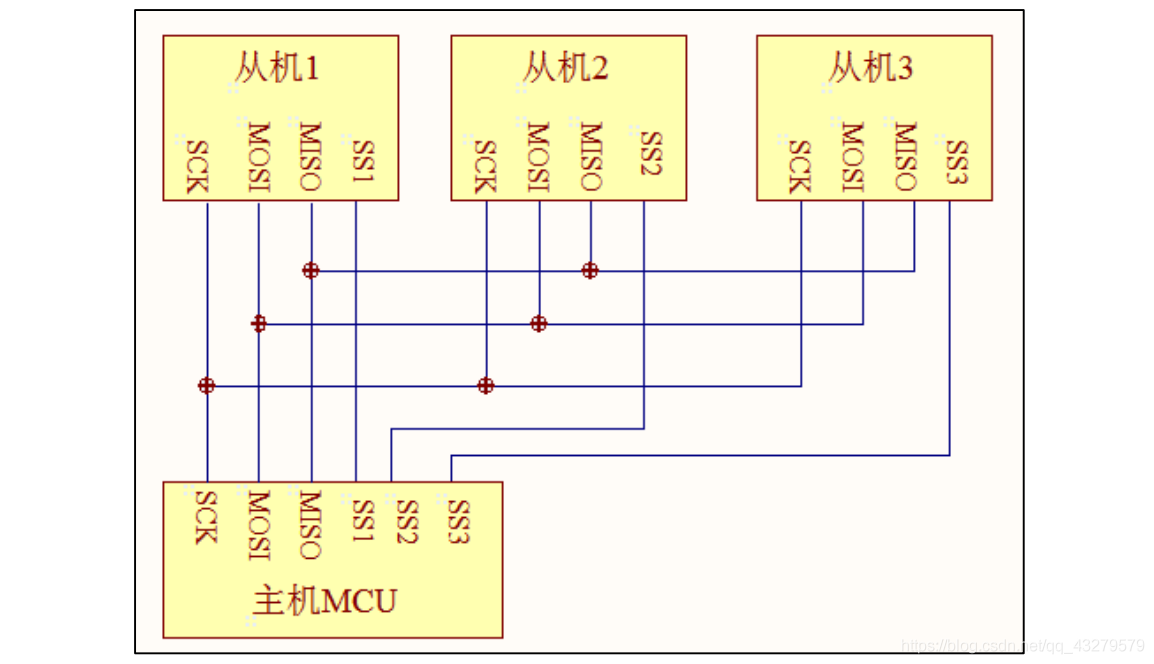

SS( Slave Select)：從設備選擇信號線，常稱為片選信號線，
SCK (Serial Clock)：時鐘信號線，用于通訊資料同步，
MOSI (Master Output， Slave Input)：主設備輸出/從設備輸入引腳，
MISO(Master Input,，Slave Output)：主設備輸入/從設備輸出引腳， - SPI的通訊程序

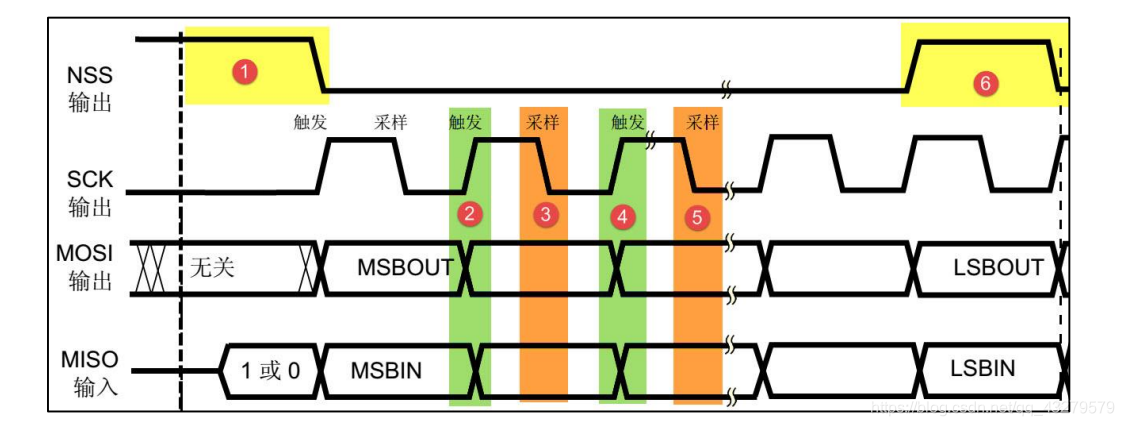

MOSI 與 MISO 的信號只在 NSS 為低電平的時候才有效，在 SCK 的每個時鐘周期 MOSI 和 MISO 傳輸一位資料，
更多內容請參考
《【野火?】零死角玩轉STM32—F103-MINI》
二、使用0.96寸OLED顯示屏顯示資料
- 實驗工具與材料
軟體：keil
硬體：PC機，STM32開發板（本程序采用的是野火stm32mini開發板），0.96寸OLED顯示屏，下載器（本程序采用ST_Link） - 0.96寸OLED顯示屏相關介紹
參考下面鏈接：
http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module - 運行廠家給出的Demo程式
①下載程式
程式下載鏈接：
0.96寸SPI_OLED模塊配套資料包
②打開資料包，選擇與自己平臺相同的實體，打開Demo的工程，使用keil編譯
③將程式燒錄到開發板

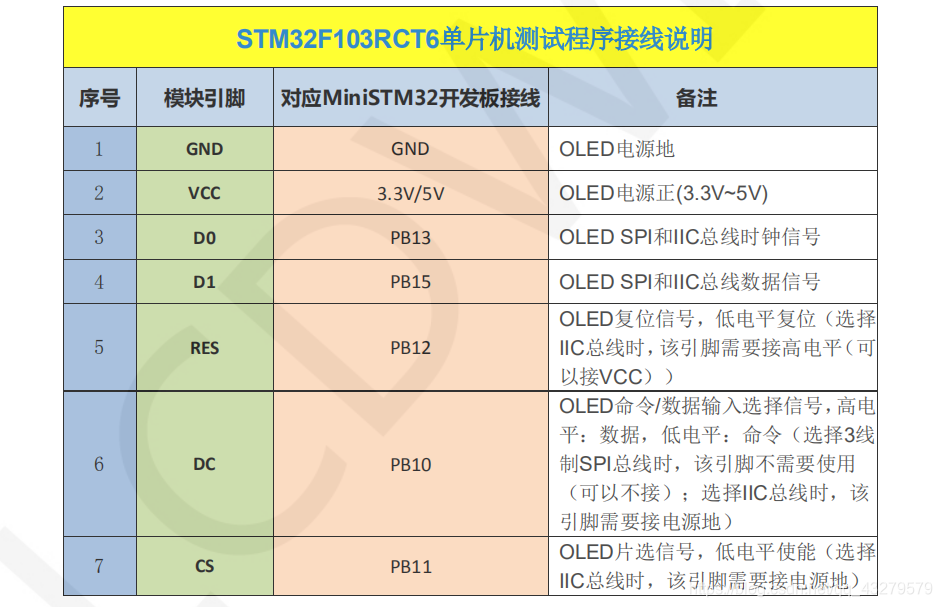

④連接顯示屏和開發板

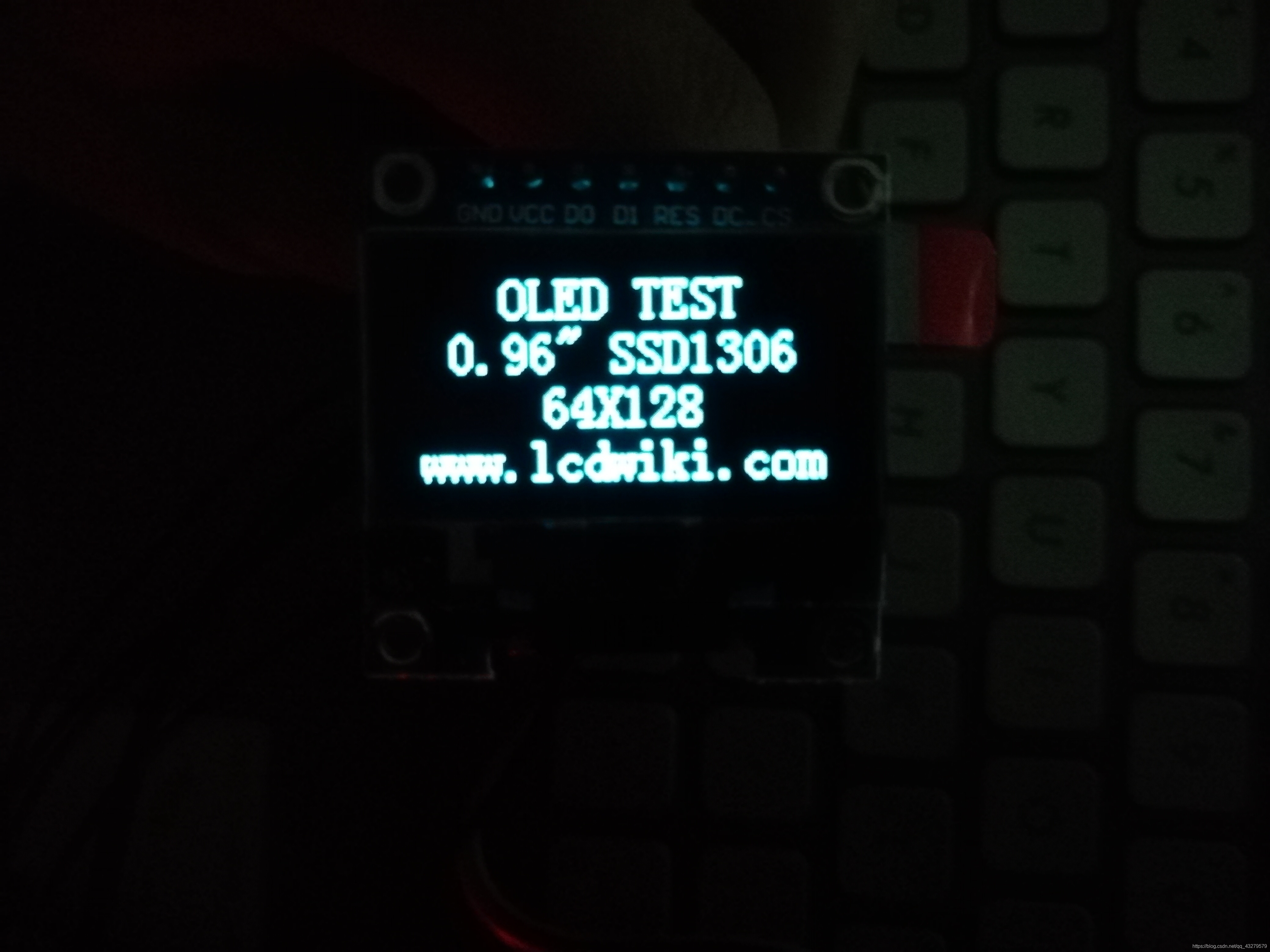

⑤運行結果
三、自行修改程式實作顯示
顯示要求：
顯示姓名
顯示一串數字

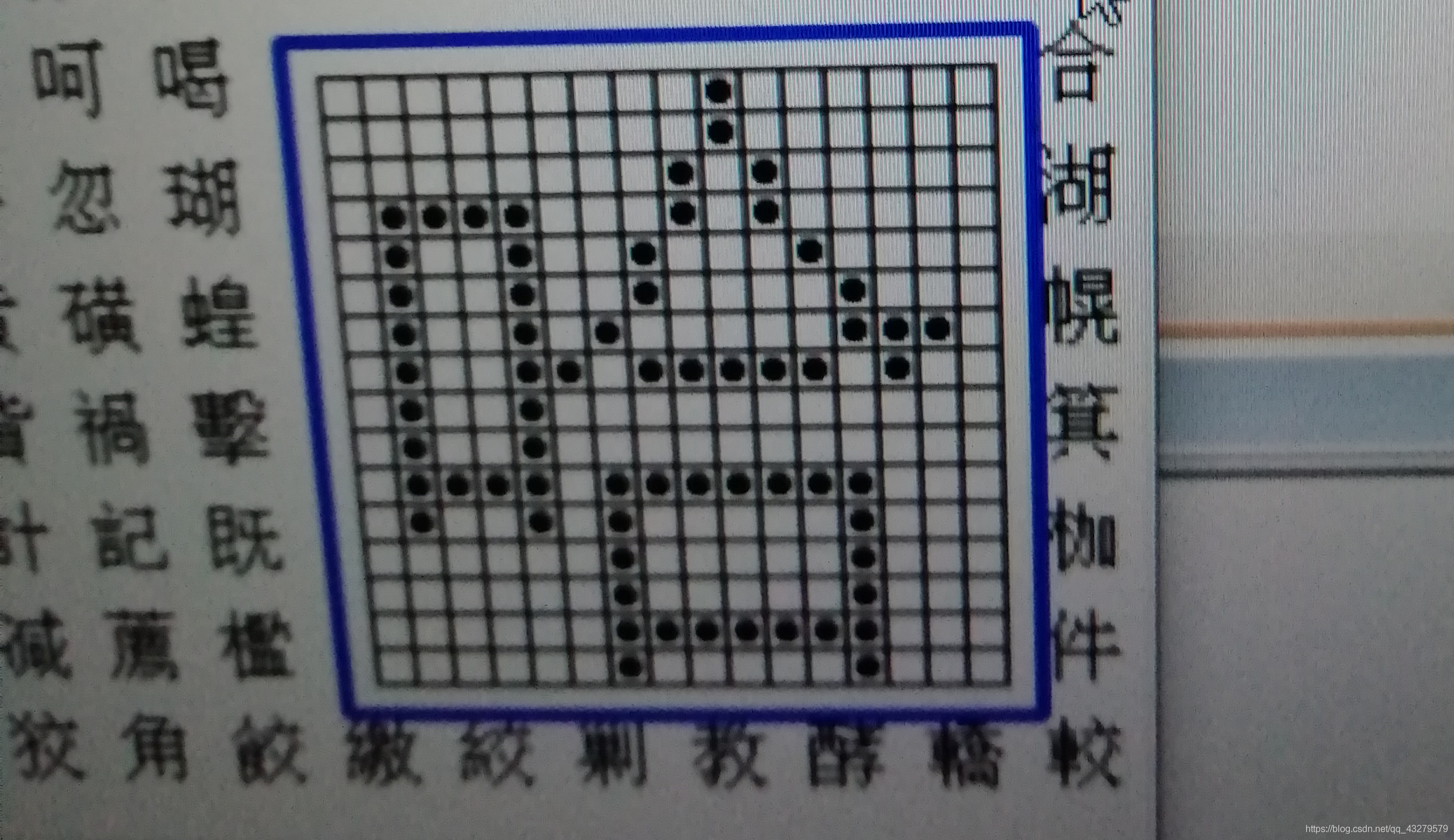

1.姓名中文的點陣（16*16）
由于程式并不需要顯示所有的中文，所以將對應需要的文字添加到程式就可以了，

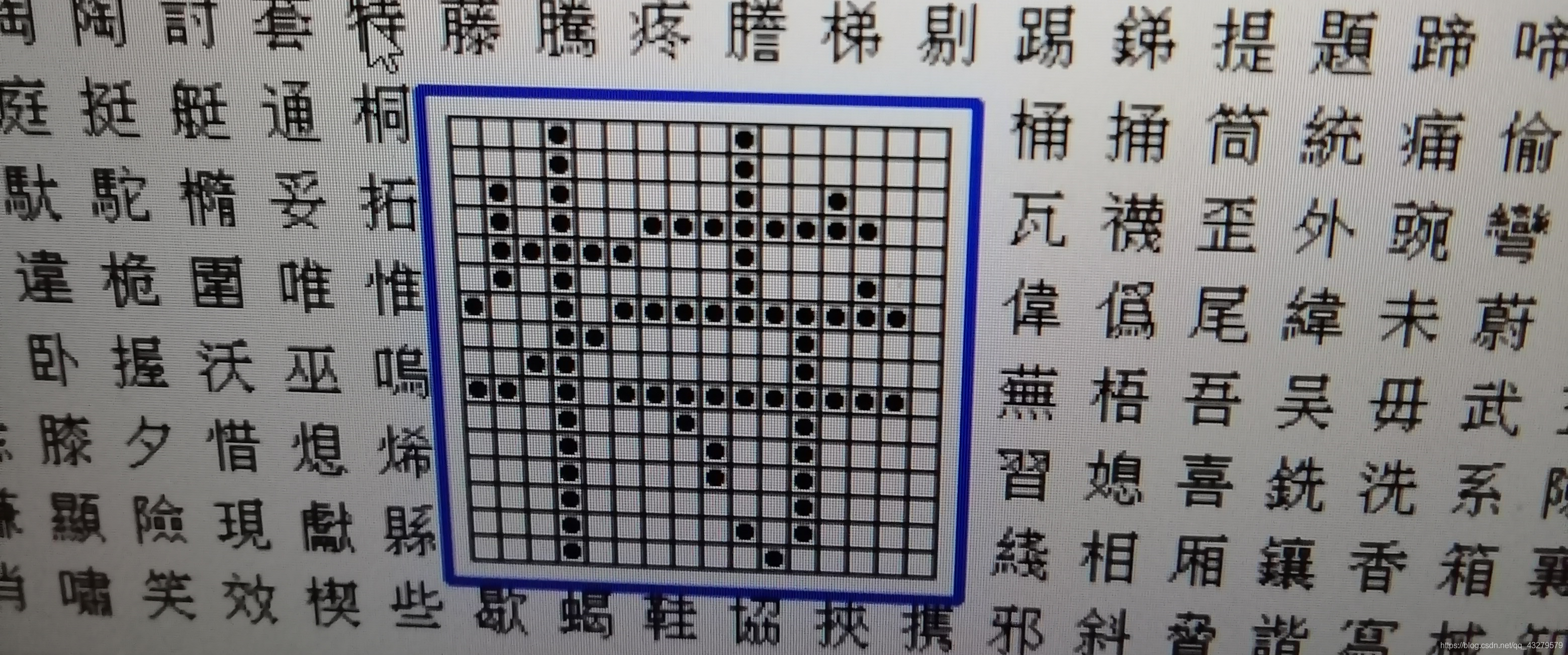

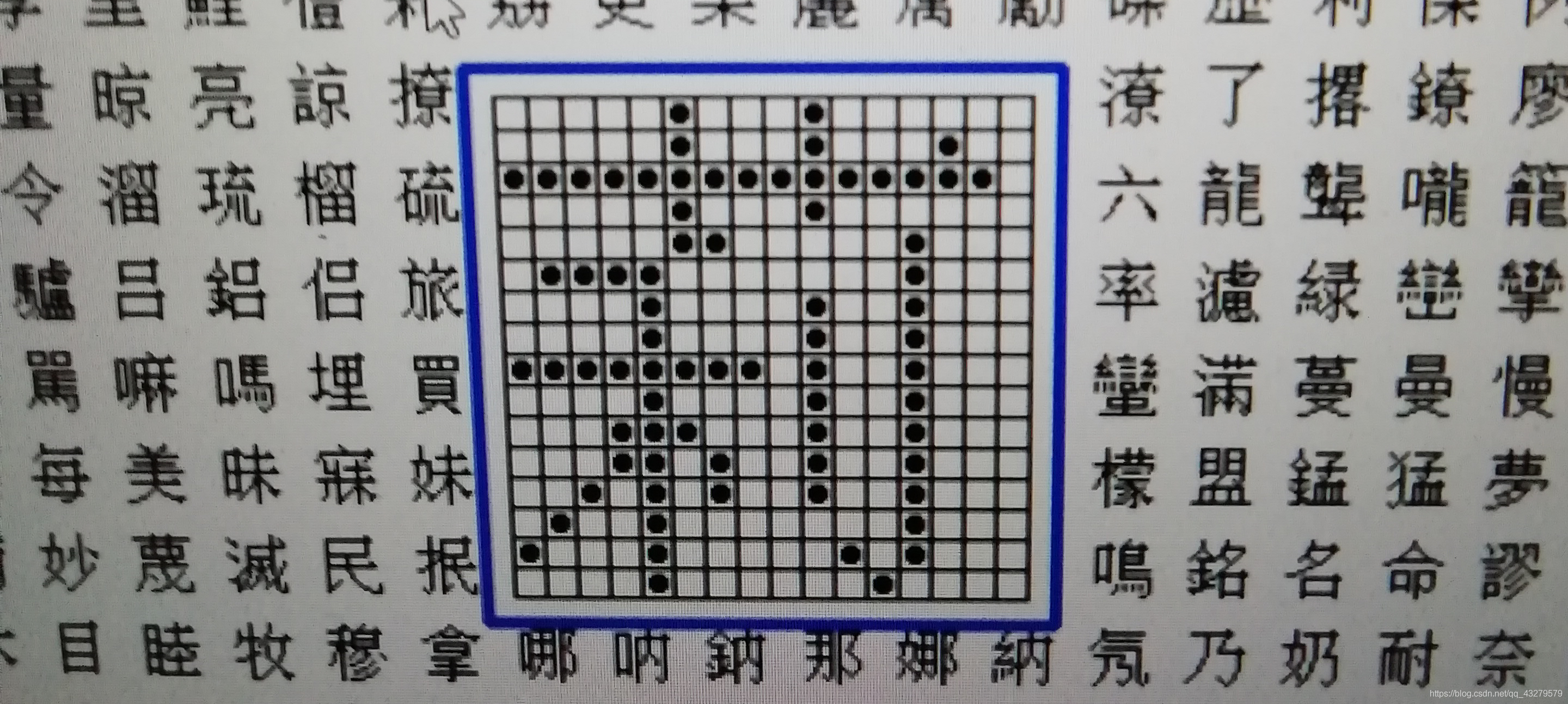

本程序顯示的中文內容是哈莉特，需要從中文點陣字庫中找到對應的點陣表示，
2.程式代碼
哈莉特的存盤代碼
"哈",0x00,0x40,0x00,0x40,0x00,0xA0,0x78,0xA0,0x49,0x10,0x49,0x08,0x4A,0x0E,0x4D,0xF4,
0x48,0x00,0x48,0x00,0x7B,0xF8,0x4A,0x08,0x02,0x08,0x02,0x08,0x03,0xF8,0x02,0x08,
"莉",0x04,0x40,0x04,0x44,0xFF,0xFE,0x04,0x40,0x06,0x08,0x78,0x08,0x08,0x48,0x08,0x48,
0xFF,0x48,0x08,0x48,0x1C,0x48,0x1A,0x48,0x2A,0x48,0x48,0x08,0x88,0x28,0x08,0x10,
"特",0x10,0x40,0x10,0x40,0x50,0x48,0x53,0xFC,0x7C,0x40,0x50,0x44,0x97,0xFE,0x18,0x10,
0x30,0x10,0xD7,0xFE,0x11,0x10,0x10,0x90,0x10,0x90,0x10,0x10,0x10,0x50,0x10,0x20,
實作顯示代碼
void TEST_MainPage(void)
{
GUI_ShowString(28,0,"Harriet",16,1);//英文姓名
GUI_ShowCHinese(28,20,16,"哈莉特",1);//中文姓名
GUI_ShowString(4,48,"631807060517",16,1);//數字詳細
delay_ms(1500);
delay_ms(1500);
}
main函式
int main(void)
{
delay_init(); //延時函式初始化
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
while(1)
{
TEST_MainPage(); //界面顯示
}
}

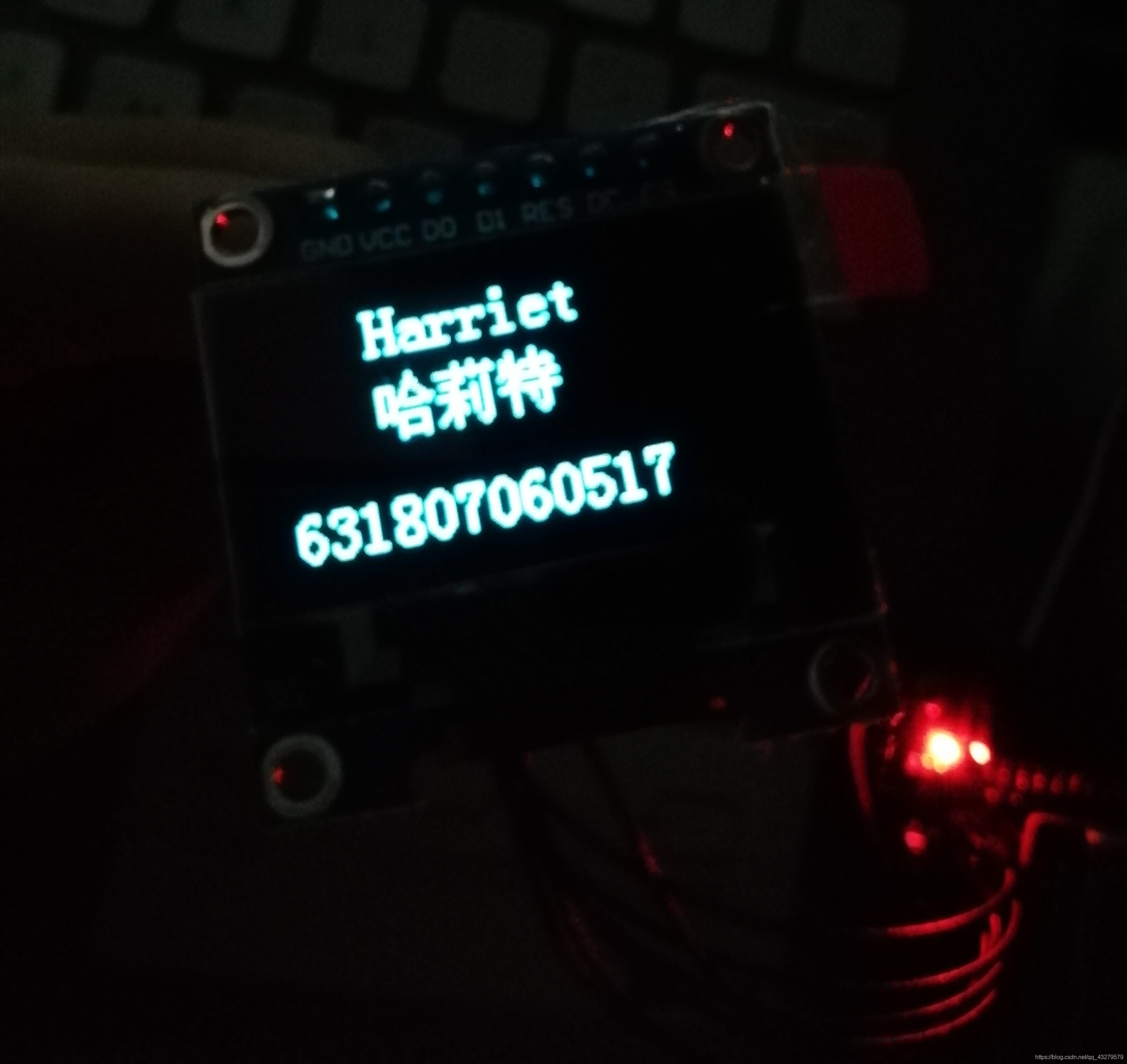

3.編譯燒錄結果
四、總結
本程序主要是對應字庫的一個了解，以及怎么實作將點陣格式轉換成十六進制格式，出來了給出的幾個中文的點陣之外，其他的顯示也都是依據點陣進行的存盤，其實，整個顯示屏也是一個點陣，顯示程序就是將顯示屏整個點陣中的每個小點進行改變，從而實作顯示，
