理論學習
1、了解STM32時鐘結構：詳解STM32時鐘體系結構分析
2、了解單片機中的事件和中斷是什么，弄清它們之間的區別STM32的中斷和事件的區別
3、理解中斷優先級：中斷優先級
4、了解STM32的定時器，并學習定時器的基本結構和功能：STM32定時器原理與使用
實踐專案
（1）通過按鍵控制LED燈的亮滅，并利用定時器中斷，對按鍵進行消抖
（2）利用定時器，實作呼吸燈的效果
中斷初始化配置

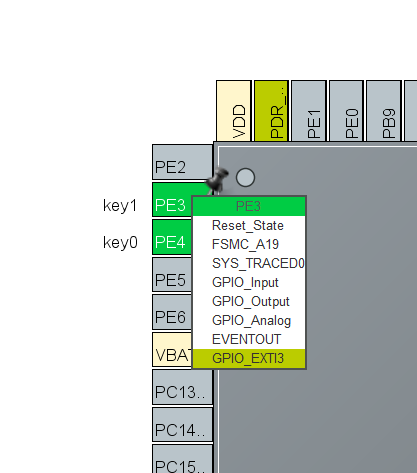

在芯片界面將引腳設定為EXTI

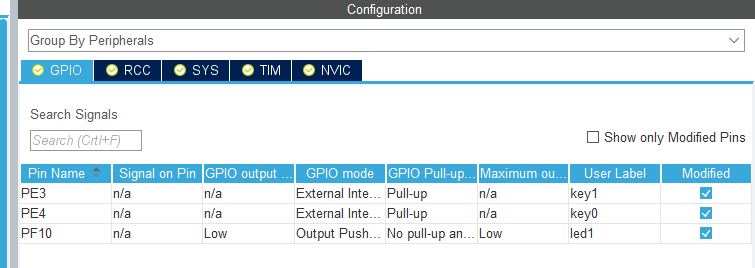

設定中斷觸發條件
使能相關的NVIC通道

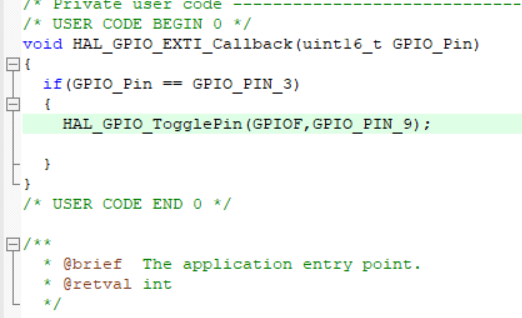

撰寫中斷服務函式
在stm32f4xx_hal_gpio.c中找到回呼函式，并在main.c檔案里重新撰寫callback函式

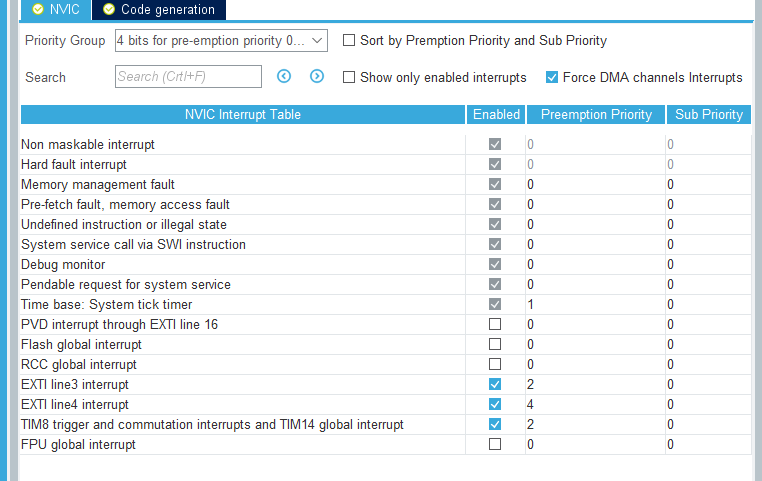

設定優先級

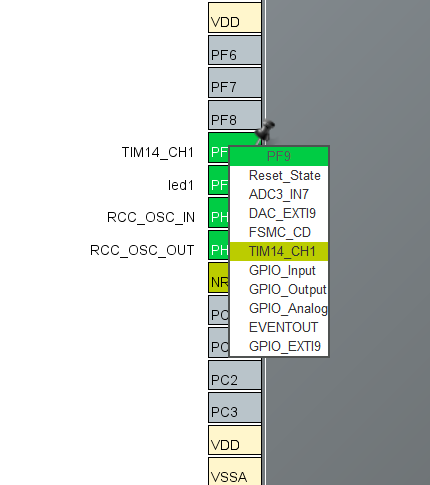

想要用一個led實作呼吸燈的效果，這個led所對應的引腳必須有定時的功能（如下圖TIM14_CH1）

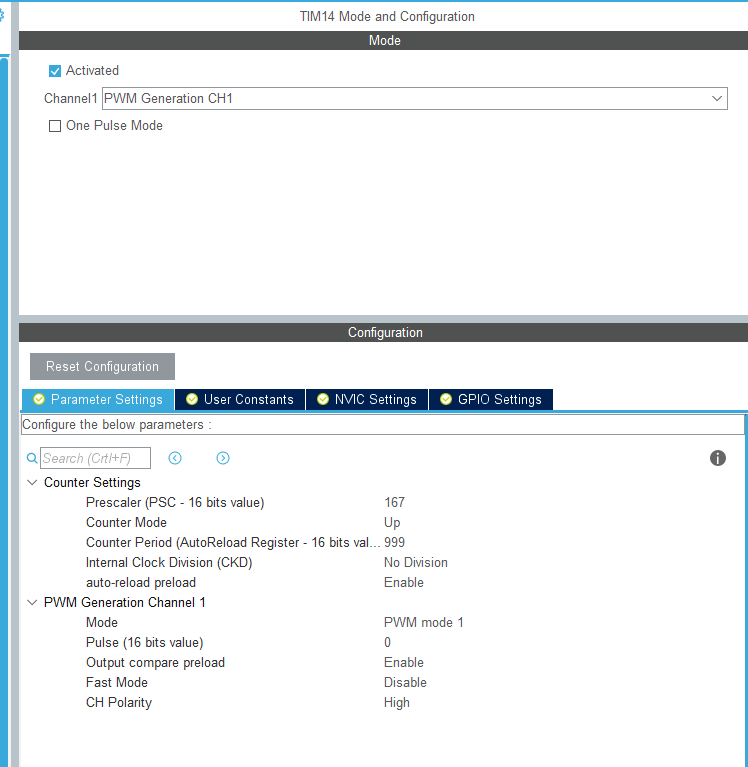

設定定時器
成果
中斷
void HAL_GPIO_EXTI_uint16_t GPIO_Pin)
{
if(GPIO_Pin == GPIO_PIN_3)
{ HAL_Delay(10);
if(HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_3)==0)
HAL_GPIO_TogglePin(GPIOF,GPIO_PIN_10);
if(GPIO_Pin == GPIO_PIN_4)
{ HAL_Delay(10);
if(HAL_GPIO_ReadPin(GPIOE,GPIO_PIN_4)==0)
{if(flag == 0)
flag = 1;
else if(flag == 1)
flag = 0;}
}
}
啟動pwm
HAL_TIM_PWM_Start(&htim14,TIM_CHANNEL_1);
呼吸燈代碼
while(1){
while(pwm_value < 900&&flag == 1)
{
pwm_value+=5;
__HAL_TIM_SET_COMPARE(&htim14,TIM_CHANNEL_1,pwm_value);
HAL_Delay(1);
}
while(pwm_value&&flag == 1)
{
pwm_value-=5;
__HAL_TIM_SET_COMPARE(&htim14,TIM_CHANNEL_1,pwm_value);
HAL_Delay(1);
}
if(!flag)
__HAL_TIM_SET_COMPARE(&htim14,TIM_CHANNEL_1,1000);
成果展示
<iframe id="Hl2is7LU-1608748733676" src="https://player.bilibili.com/player.html?aid=628293755" allowfullscreen="true" data-mediaembed="bilibili"></iframe>
呼吸燈
遇到的問題
1、我不太明白為什么不用static而直接int定義的話，呼吸燈不能正常運行，就下面這個
static int pwm_value;
2、systick的優先級和EXTI的優先級的未設定導致程式不能正常運行，設定之后就可以了，
