Deep Residual Shrinkage Networks for Fault Diagnosis（用于故障診斷的深度剩余收縮網路）

前言

2020年 Minghang Zhao, Shisheng Zhong, Xuyun Fu, Baoping Tang, and Michael Pecht, Fellow Member, IEEE 發表在Transactions on Industrial Informatics上的論文

一、研究問題-故障診斷

現有的機械傳動系統故障診斷演算法可分為兩類，即基于信號分析的方法和基于機器學習的方法，

1、基于信號分析的故障診斷方法

通常基于信號分析的故障診斷方法通過檢測與故障相關的振動分量或特征頻率來識別故障，然而對于大型旋轉機械來說，振動信號通常由許多不同的振動分量組成，包括齒輪的嚙合以及軸和軸承的旋轉，進一步，當故障處于早期階段時，故障相關組件往往是很弱，很容易被其他振動分量和諧波淹沒，因此，傳統的基于信號分析的故障診斷方法往往難以識別故障相關的振動分量和特征頻率，

2、基于機器學習的故障診斷方法（本文研究方法）

基于機器學習故障診斷方法能夠在不識別故障相關組件和特征頻率的情況下診斷故障，可以提取多個統計引數(例如峰度、均方根、能量和熵)來表示健康狀態，然后可以訓練分類器(例如多類支持向量機、單隱層神經網路和樸素貝葉斯分類器)來診斷故障，然而，提取的統計引數通常沒有足夠的辨別能力來區分故障，這可能導致診斷準確性低，因此，尋找一個有區別的特征集已經成為機器學習支持的故障診斷的長期挑戰，
近年來，深度學習已經成為基于振動的故障診斷中的有用工具，深度學習方法是指具有多級非線性變換的機器學習方法，為了取代傳統的統計引數，**深度學習方法自動從原始振動信號中學習特征，這可以產生更高的診斷精度，**各種深度學習方法已被用于機器故障診斷，如一維卷積神經網路(ConvNet)、卷積型深度信念網路，

二、引出本文研究的問題

然而，對于傳統的深度學習方法來說，引數優化往往是一項困難的任務，誤差函式的梯度必須逐層反向傳播，在流過許多層之后，逐漸變得不準確，結果在開始層(即，靠近輸入層的層)中的可訓練引數不能被有效地優化，
Deep residual networks (ResNets) 殘差網路
從大型旋轉機器(如風力渦輪機、制造機器和重型卡車)收集的振動信號通常包含大量噪聲，在處理高噪聲振動信號時，資源網的特征學習能力往往會下降，作為區域特征提取器的卷積核，由于噪聲的干擾，可能無法檢測出與故障相關的特征，在這種情況下，在輸出層學習到的高級特征通常沒有足夠的辨別能力來正確地對故障進行分類，因此，有必要開發新的深度學習方法，用于強背景噪聲下旋轉機械的振動故障診斷，

三、創新點 深度學習+軟閾值

**本文提出了兩種深度剩余收縮網路(DRSNs)，即具有通道共享閾值的(DRSN-CS)和具有通道方向閾值的(DRSN-CW)，以提高高噪聲振動信號中剩余收縮網路的特征學習能力，最終目標是獲得高診斷精度，**主要貢獻概述如下:

1、軟閾值化(即流行的收縮函式)作為非線性變換層被插入到深層結構中，以便有效地消除與噪聲相關的特征，

2、使用專門設計的子網路自適應地確定閾值，使得每條振動信號可以具有其自己的一組閾值

3、軟閾值法中考慮了兩種閾值，即通道共享閾值(DRSN-CS)和通道方向閾值和(DRSN-CW)，

四、理論介紹

著重介紹DRSN-CS 、 DRSN-CW,

A.基本組成部分

ResNets和DRSNs都有一些與傳統CNN相同的基本組件，包括卷積層、ReLU激活函式、批歸一化(BN)、全域平均池(GAP)和交叉熵誤差函式，這些基本組件的概念介紹如下，

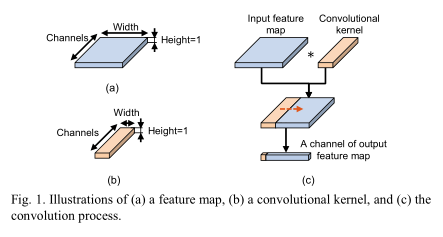

一維卷積

BN批歸一化

BN的目的是減少內部協變偏移，對每一層的輸入進行標準化


計算均值和方差，𝛾和𝛽是兩個可訓練的引數來縮放和移動分布，𝜖是一個接近于零的常數，

激活函式

常用的激活函式sigmoid、tanh和ReLU，
ReLU激活函式

全域平均池化 GAP

GAP是從特征圖的每個通道計算平均值的操作，一般在最終輸出層之前使用，GAP可以減少在全連接的輸出層中使用的權重數量，減少深度神經網路的過擬合，GAP還可以解決變數偏移問題，使得深度神經網路學習的特征不會受到故障脈沖位置變化的影響，

交叉熵

分類問題的損失函式

B.經典ResNet網路架構

ResNets是近年來備受關注的一種新興的深度學習方法，

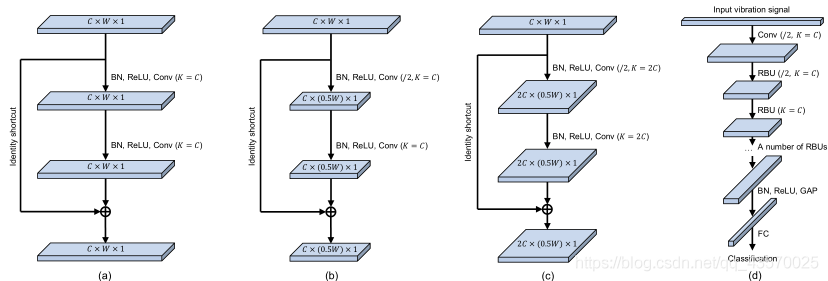

（a）輸出特征圖與輸入特征圖大小相同
（b）步長為2，其中輸出特征圖的寬度減小到輸入特征圖的一半，
（c）步長為2且卷積核數量加倍的RBU，其中輸出特征圖的通道數量加倍，
（d）顯示了ResNet的總體架構，該架構由輸入層、卷積層、多個RBU、一個BN、一個ReLU、一個GAP和一個輸出全連接(FC)層組成，并被用作本研究中需要進一步改進的基線，
圖中的“/2”表示以2的步長移動卷積核，以減小輸出特征圖的寬度，
c、W和1分別是通道數、寬度和高度，k是卷積層中卷積核的個數，

C.DRSNs的基本架構設計（DRSN-CS and DRSN-CW）

1）理論背景-“小波變換中的閾值引出軟閾值”

在過去的20年里，軟閾值經常被用作許多信號去噪方法的關鍵步驟，一般來說，原始信號被變換到其中接近零的數字不重要的域，然后應用軟閾值將接近零的特征轉換成零，例如，作為一種經典的信號去噪方法，**小波閾值處理通常由三個步驟組成:小波分解、軟閾值處理和小波重構，**為了保證信號去噪的良好性能，小波閾值化的一個關鍵任務是設計一個濾波器，該濾波器可以將有用資訊轉換成非常正或負的特征，并將噪聲資訊轉換成接近零的特征，然而，設計這種濾波器需要大量的信號處理專業知識，并且一直是一個具有挑戰性的問題，深度學習為解決這個問題提供了一種新的方法，深度學習使過濾器能夠使用梯度下降演算法自動學習，而不是由專家人工設計過濾器，因此，軟閾值和深度學習的結合是一種很有前途的方法，可以消除噪聲相關的資訊，并建立高度區分的特征，軟閾值化的功能可以表示為

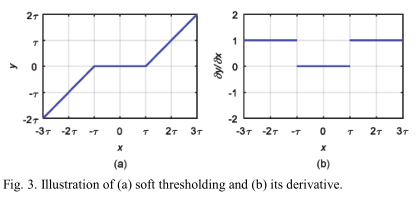

公式（9）和公式（10）軟閾值的處理方式圖和導數Fig.3 ，輸出對輸入的導數不是1就是0，這對于防止梯度消失和爆炸問題是有效的，

在經典的信號去噪演算法中，通常很難設定合適的閾值，此外，最佳值因情況而異，針對這一問題，在深度體系結構中自動確定使用的閾值，以避免人為操作的麻煩，在隨后的章節中介紹了在已開發的DRSNs中確定閾值的方法，

2） DRSN-CS結構

開發的DRSN-CS是ResNet的變體，它使用軟閾值來去除與噪聲相關的特征，軟閾值作為非線性變換層插入到RBU中，此外，閾值的值可以在RBU中學習，這將在下面介紹，

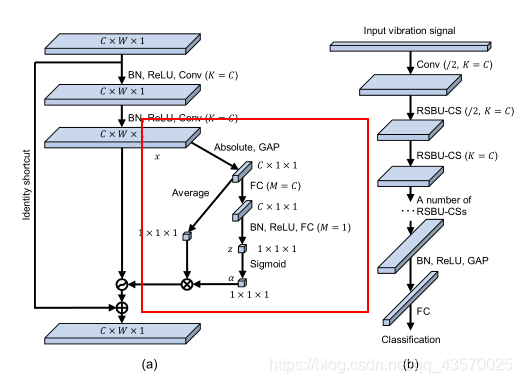

如圖4(a)所示，標題為“具有通道共享閾值的剩余收縮構建單元(RSBU-CS)”的構建單元不同于圖2(a)中的RBU，因為RSBU-CS具有用于估計軟閾值的閾值的特殊模塊，在特殊模塊中，將GAP應用于特征地圖𝑥𝑥的絕對值以獲得1D向量，然后，將1D矢量傳播到兩層全連接網路中，以獲得縮放引數，然后，在兩層FC的末端應用一個sigmoid函式，以便將縮放引數縮放到(0，1)的范圍，該范圍可以表示為

縮放引數𝛼乘以|𝑥|的平均值以獲得閾值，，軟閾值化的閾值不僅需要為正，而且不能太大，如果閾值大于特征圖的最大絕對值，軟閾值的輸出將為零
總的來說，RSBU–CS中使用的閾值由下式表示

所有通道一個閾值
可以類似于圖2(b)-?中的來構造具有2的步幅和雙倍數量的通道的RBUs，

3） DRSN-CW網路架構

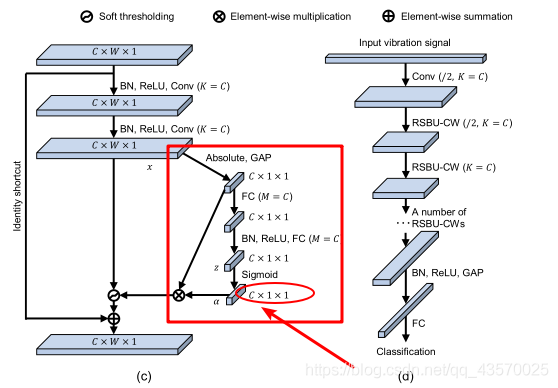

開發的DRSN-CW是ResNet的另一個變種，與DRSN-CS的不同之處在于對要素圖的每個通道應用了一個單獨的閾值，這將在下面介紹，圖4?顯示了具有通道式閾值的殘余收縮構建單元，使用絕對運算和GAP將特征映射𝑥簡化為一維向量，然后傳播到兩層FC網路中，FC網路中的第二層有一個以上的神經元，神經元的數量等于輸入特征圖的通道數，FC的輸出通過以下方式縮放至(0，1)范圍


每個通道一個閾值

總結

將深度學習方法應用于含高噪聲振動信號的機械故障診斷中，提高其特征學習能力是一項重要的任務，本文提出了兩種新的深度學習方法，即具有通道共享閾值的深度剩余收縮網路(DRSN-CS)和具有通道方向閾值的深度剩余收縮網路(DRSN-CW)，這些方法將軟閾值化作為可訓練的收縮函式集成到深層結構中，以將不重要的特征強制為零，從而使所學習的高級特征變得更有區別性，閾值是使用插入的模塊(即專門設計的子網路)設定的，因此不需要信號處理方面的專業知識，

通過與傳統的深度學習方法的實驗比較，驗證了所開發的深度學習系統在提高診斷準確性方面的有效性，在各種型別和數量的人工插入噪聲下的平均測驗精度方面，開發的DRSN-CS和DRSN-CW不僅分別比經典的ConvNet提高了10.93%和11.95%，而且比經典的ResNet分別提高了2.30%和3.32%，因此，在深度學習方法中將軟閾值作為可訓練收縮函式的集成可以有效地提高從高噪聲振動信號中辨別特征的學習能力，就總體平均測驗精度而言，所開發的DRSN-CW方法的性能比DRSN-CS方法略有提高(1.02%)，這是因為特征圖的不同通道通常包含不同數量的噪聲相關特征，因此，開發的DRSN-CW允許特征地圖的每個通道具有其自己的閾值，這比DRSN-CS更靈活，在DRSN-CS中，特征地圖的所有通道使用相同的閾值，因此，DRSN-CW比DRSN-CS具有更高的特征學習能力和診斷性能，當處理各種干擾噪聲的信號，如聲信號、視覺信號和電流信號時，所開發的數字參考系統不僅適用于使用振動信號的故障診斷任務，而且適用于各種領域的模式識別任務，
