SD
SD卡(secure digital card)是SD卡協會開發的低成本,非易失性存盤卡格式(相比較于RAM,SD卡掉電資料不丟失);
隨著本世紀電子技術的高速發展,對于這種中等型號,節能、節省空間的存盤器設備的需求一直在快速增長;

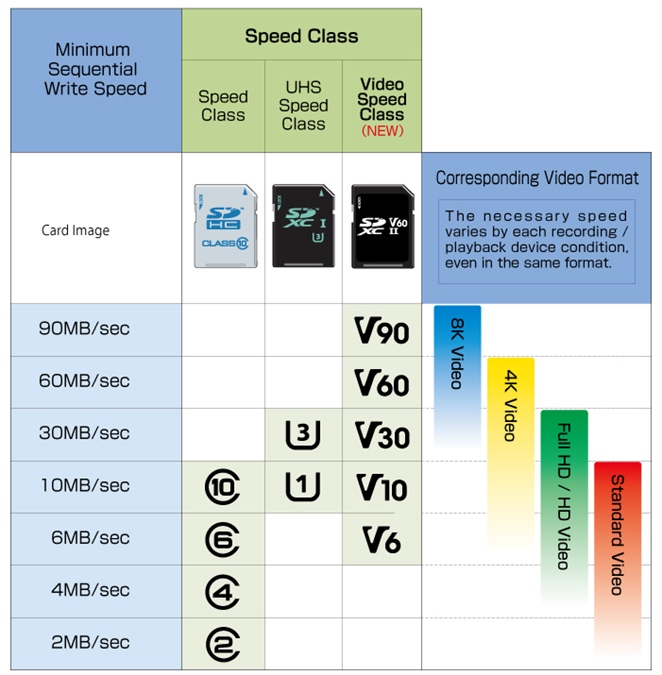

SD卡具有SDHC的速度等級,范圍為2級(以2 MB / s的速度運行),4級(以4MB / s的速度運行),6級(以最高6 MB / s的速度運行)和10級(以最高的速度運行) 10 MB /秒 SDXC卡以“超高速”類運行,并以最高30 Mb/s的速度運行,還有視頻速度等級,資料傳輸速率高達90MB/s,

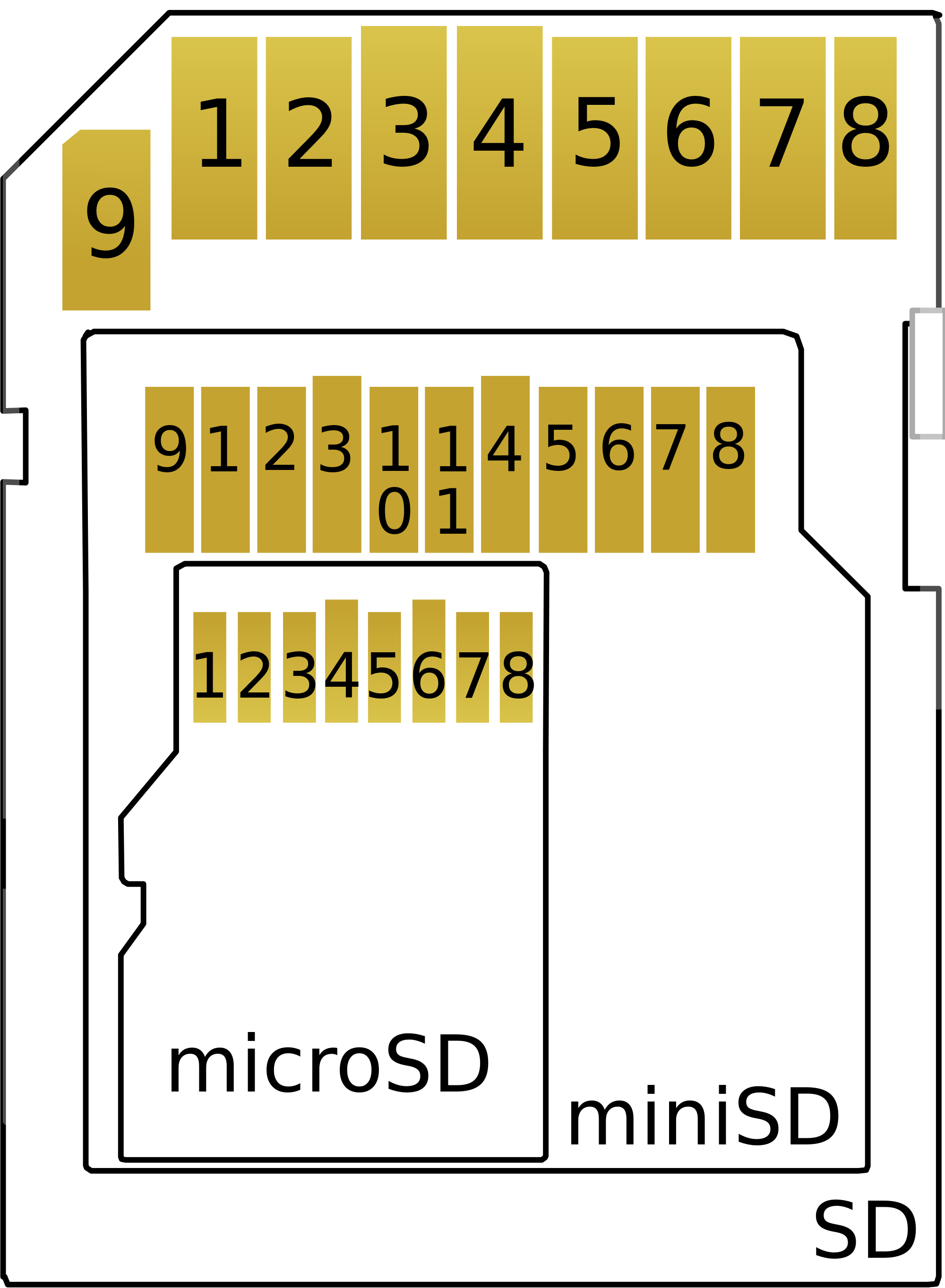

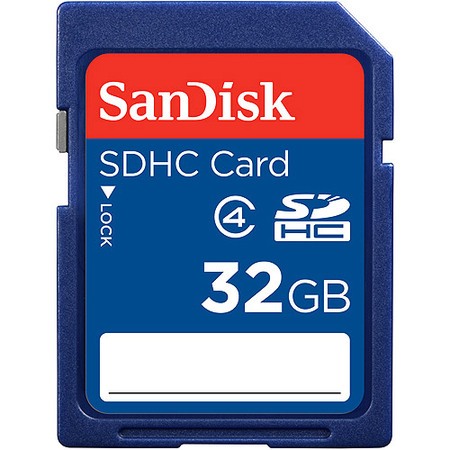

SD卡還具有不同的尺寸或形狀因子,包括standard SD卡, mini SD卡 and micro SD卡;

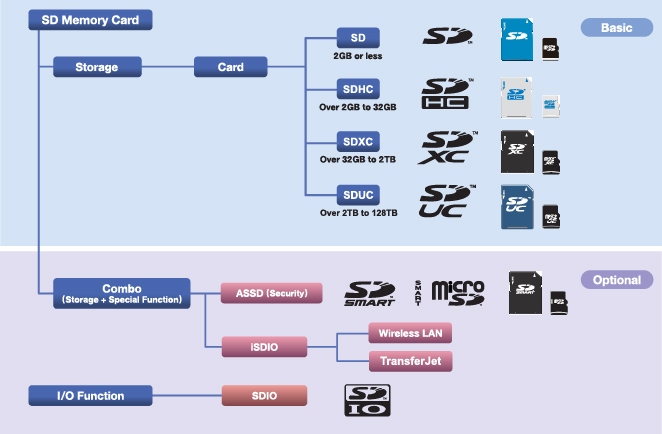

SD卡可以是通常具有高達4 GB的存盤容量的標準SD卡,也可以是高達64 GB的高容量卡(SDHC)以及達到TB級的擴展容量(SDXC),

介面
SD卡可以在SD總線模式或SPI總線模式下運行,通常可以使用SDIO總線或者SPI對SD進行驅動;
下面主要以micro SD為例,就SDIO模式和SPI模式做簡單做一下介紹;
microSD引腳輸出,SD模式
| 引腳 | 引腳名稱 | 信號功能 |
|---|---|---|
| 1 | DAT2 | 資料位2 |
| 2 | CD / DAT3 | 卡檢測/資料位3 |
| 3 | CMD | 命令列 |
| 4 | Vdd | 電源電壓2.7v / 3.6v |
| 5 | Clk | 時鐘 |
| 6 | VS | 地 |
| 7 | DAT0 | 資料位0 |
| 8 | DAT1 | 資料位1 |
microSD引腳輸出,SPI模式
| 引腳 | 引腳名稱 | 信號功能 |
|---|---|---|
| 1 | NC | 沒有連接 |
| 2 | /CS | 片選 |
| 3 | DI | 主輸出/從屬(MOSI) |
| 4 | Vdd | 電源電壓2.7v / 3.6v |
| 5 | Clk | 時鐘 |
| 6 | Vss | 地 |
| 7 | DO | 主進/從出(MISO) |
| 8 | RSV | 已預留 |
micro SD的引腳發布如下圖所示;

協議
SD協議中,由于命令資料線和資料線是分開的,因此我們需要關注,命令的傳輸格式,以及資料的傳輸格式;
命令傳輸
命令以48位資料包的形式通過雙向CMD引腳進行傳輸,
這些命令包包括命令索引,變數和CRC位,該命令始終通過主機發送,最終由SD卡接收,
回傳的回應資料包也為48位,
整體命令如下圖所示;

48位的命令格式
每個命令的恒定長度為6個位元組,
第一個位元組是命令編號和數字64的 加法,
例如:
對于CMD0:命令編號0 + 64 = 64 = 0x40(十六進制),
對于CMD1:十六進制命令號1 + 64 = 65 = 0x41,
隨后是一組四個位元組,稱為引數,
這些引數通常包含資料的地址或塊的長度,
最后一個位元組是CRC(回圈冗余校驗)位元組,如果未啟用CRC功能,則大多數SPI模式下的命令都不需要校驗位元組,對于某些命令,例如CMD0,CRC為0x95,在大多數情況下,發送的是0xFF,
啟用CRC要求您從微控制器發送正確的校驗位元組,因此,請確保啟用或禁用了CRC功能,

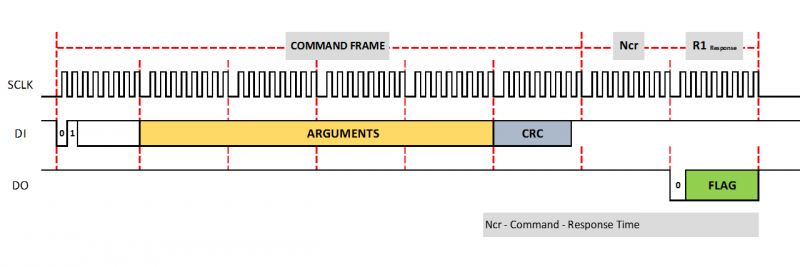

發送命令的格式如下所示;

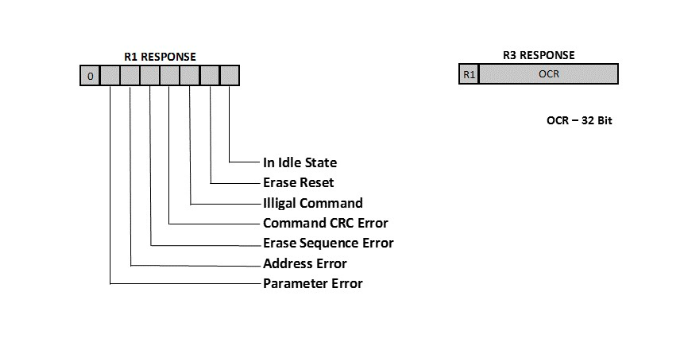

R1回應0x01表示在回應之前發送的命令已導致卡進入空閑狀態,
回應位元組0x00表示命令已被接受,卡將等待建議的事件發生,如果設定了R1回應中的任何其他位,則是錯誤的結果,并且將降低到圖中每個R1回應位中提到的因數,

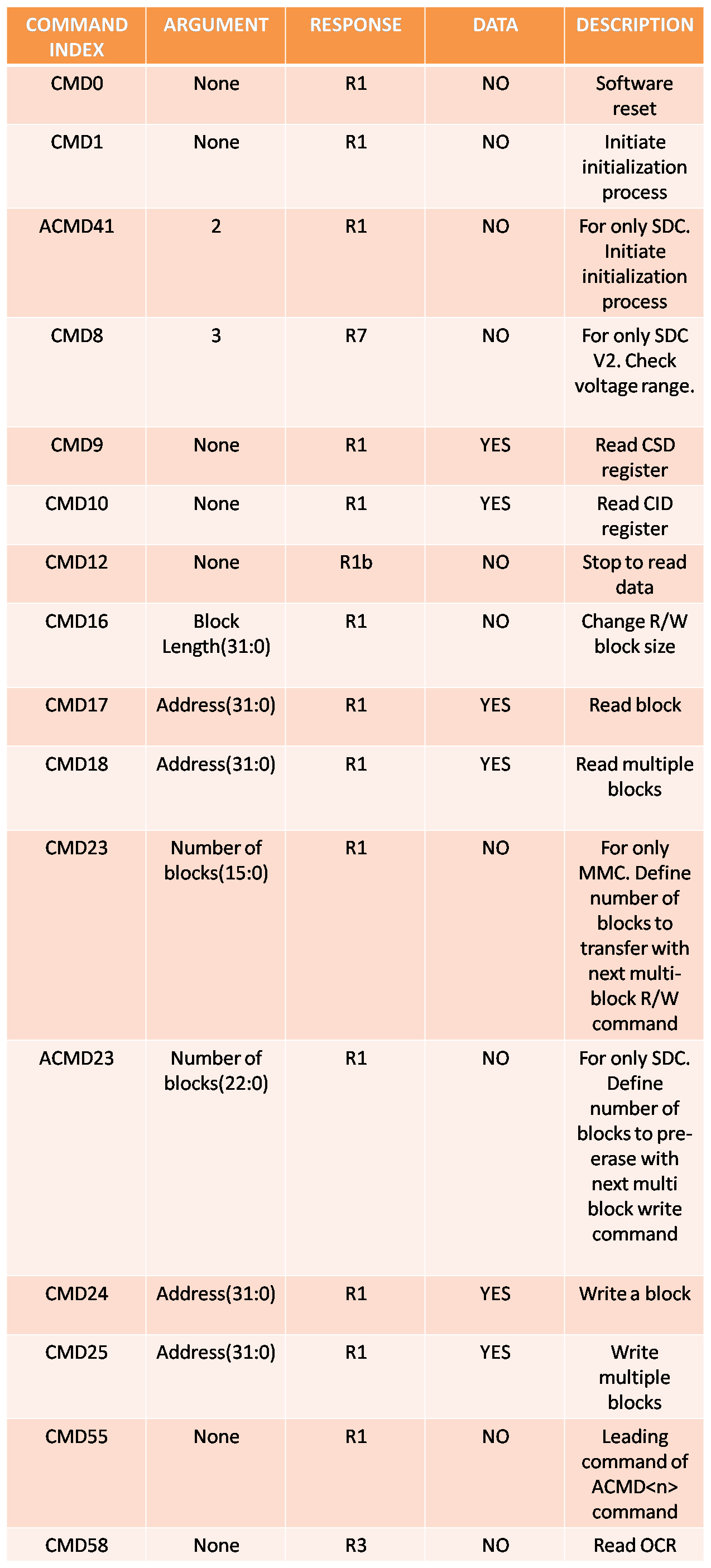

不同型別的回應及其含義如下所示;

資料傳輸
在資料傳輸期間,傳輸的基本單位稱為塊,通常為512位元組,并通過所有4個資料引腳進行傳輸,同樣,在每次塊傳輸之后,將發送16位CRC資料,
請注意,SD卡在狀態下運行,每個狀態都有不同的命令集,主機可以通過控制元件更改狀態,
命令和資料信號通過時鐘信號同步,最初,主機使用400KHz時鐘與卡進行通信,但最終它會在傳輸程序中最大提高時鐘速度,效率,
原因:初始化之前,主機不知道它是SD卡還是MMC卡,現在,默認情況下,MMC卡在初始化期間默認作業在漏極開路模式(100-400KHz),而SD卡作業在推挽模式(0-25Mhz),因此,最初,主機使用400KHz來保持與漏極開路和推挽模式的兼容性,
硬體設計
SDIO

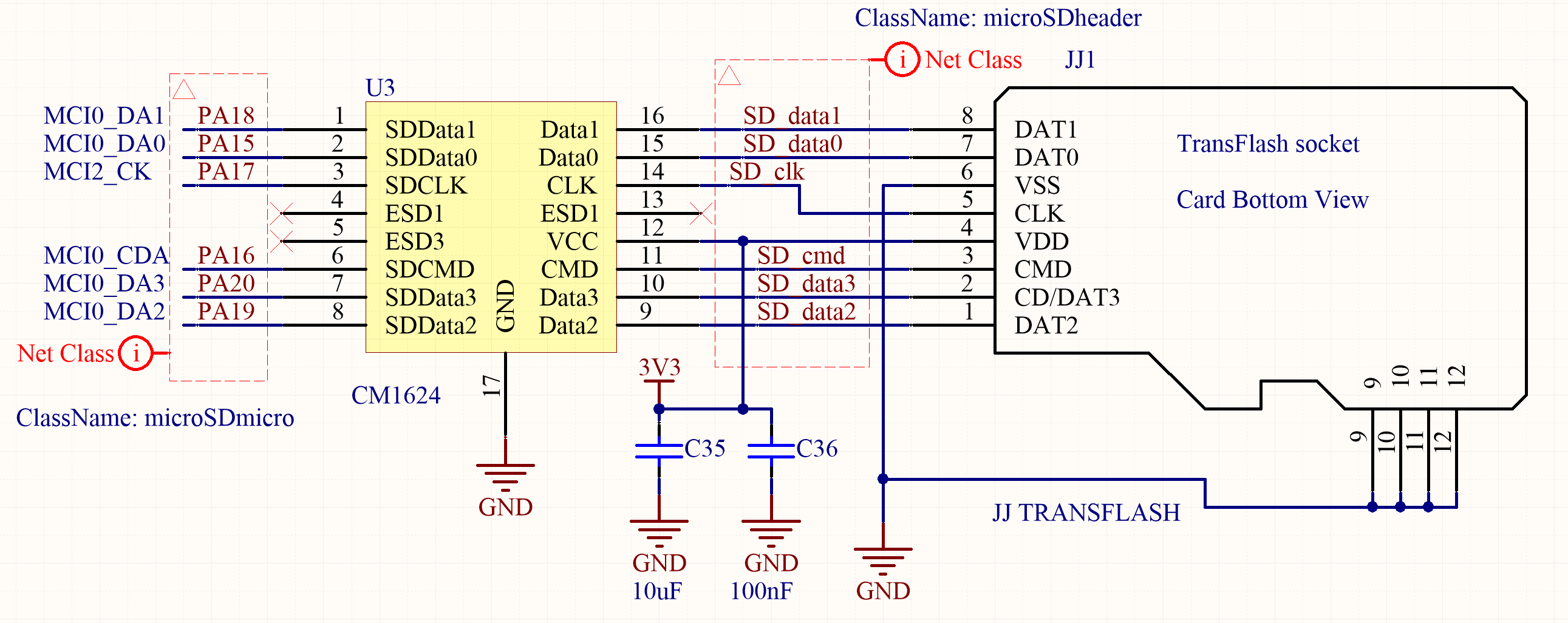

這是從SD/MMC外設到SD卡插槽的4 Bit連接的示例,
使用Data[3..0],CLK和CMD信號,
SD卡插槽暴露在外部環境中,即使未與任何其他設備連接,它也可能會受到人體中積累的靜電電荷的影響,而當手指觸摸該靜電時,靜電會釋放到屏蔽中,
為了符合EMC規范,必須進行一些常規預防措施,以過濾和避免傳導輻射,此外,SD卡規范還規定了上拉電阻和串聯阻抗匹配電阻,
幸運的是,當SD在移動設備中如此普遍地傳播時,已經有集成方案,它可以一次實作所有這些功能,
CM1624是EMI濾波器和線路終端設備的組合,帶有集成的TVS二極管,可用于T-Flash / MicroSD介面,

SPI

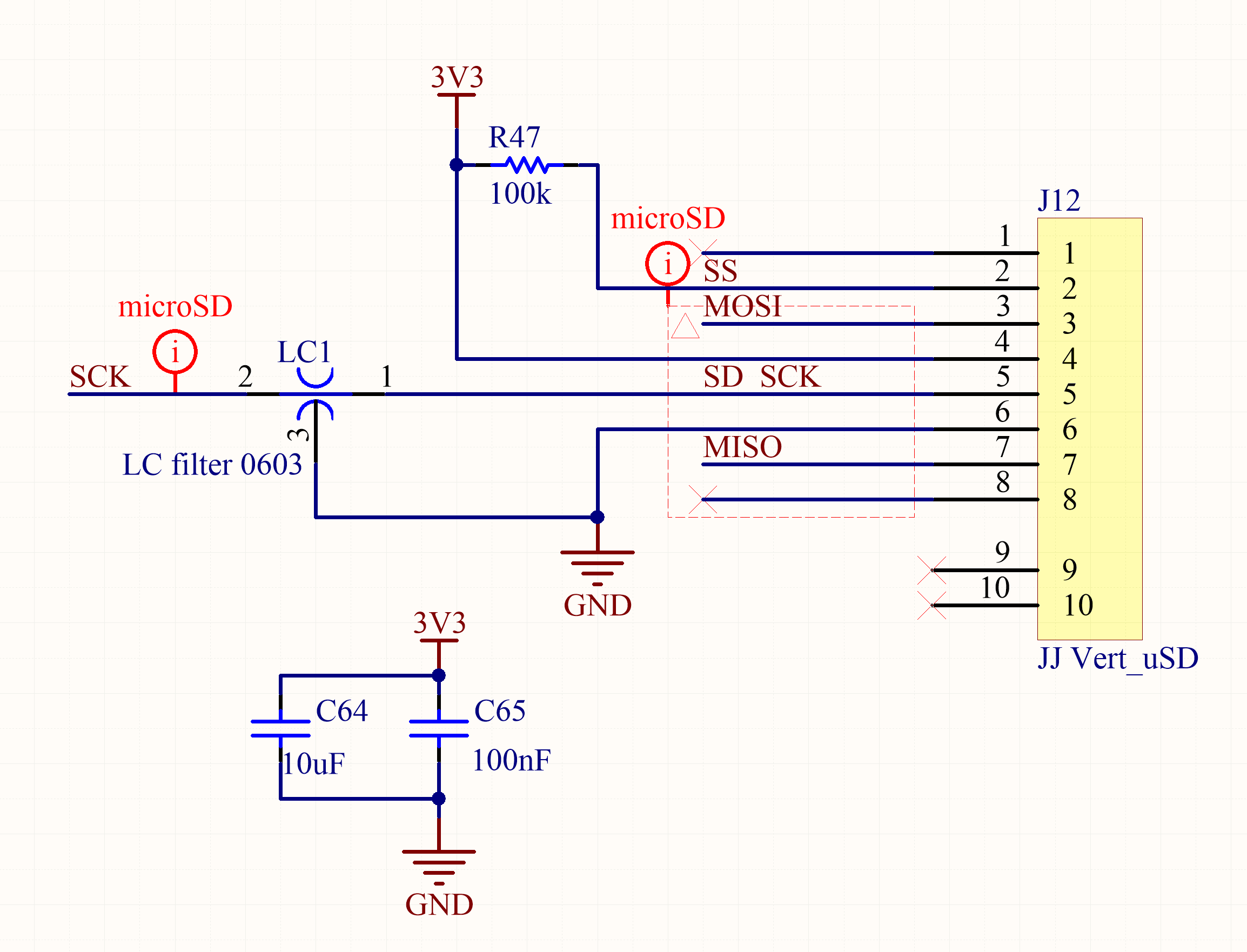

下面在SPI模式下使用的SD卡的示例,根據SD Association的規范連接了MISO,MOSI,CLK和CS信號,
我們只需要在時鐘線上應用濾波器以在非常惡劣的環境中改善EMC,

在SDIO模式或者SPI模式下,磁道都以高資料速率傳輸資料和時鐘信號,
為了避免信號出現毛刺,必須考慮信號傳播時間,以確保所有資料在時鐘觸發讀取或寫入的操作之前,介面處穩定,
所有資料信號的路徑長度必須在十分之幾毫米的長度內匹配,并且時鐘長度必須長約1毫米,
為避免串擾,這些走線必須在其周圍和下方保持良好的接地平面,并且還應通過足夠數量的通孔連接各層,
總結
本文簡單介紹了SD卡的分類以及常見屬性,另外還簡單介紹了SD卡的協議,在硬體設計上給出了SPI總線和SDIO總線的示例電路,篇幅有限,軟體部分暫時沒有進行展開介紹;
由于作者能力和水平有限,文中難免存在錯誤和紕漏,請不吝賜教,
