一、背景

公司使用的辦公網是交換機連接了三個AP組成的，使用一個C類網段，隨著人越來越多，設備也越來越多，一個C類網段的IP不夠用了，經常會出現有人連接上WIFI但是因為IP池耗盡，DHCP無法分配IP，導致設備無法訪問網路的情況，因為其他一些原因，也沒法多分一個網段給辦公網，我們申請購買一臺企業級路由器，由路由器分一個子網出來，再連接AP，上報后回復是機房有幾臺閑置服務器，部署一個軟路由吧，于是任務落在了還是個小萌新的我身上，
一開始想選擇OpenWrt系統，我們組長提供了ROS系統的鏡像，于是轉而使用這個，但是這個系統對于只玩過一次海蜘蛛的小白（比如我）來說確實比較復雜，折騰了一個多星期，踩坑碰壁無數，終于搞定，
部署程序中怎么找都沒找到一個無坑完整的ROS部署教程，都是這個抄那個，那個抄另一個，還有很多抄漏的錯誤，決定自己寫一份教程，作為自己一個多星期心血的記錄，也希望能幫到后面的人，

二、環境配置

實際部署時不方便截圖等操作，所以現在開個虛擬機來模擬一下，
虛擬機軟體：VMware 15.5
ROS版本：5.24 ISO版
測驗機：ROS-test -A：192.168.20.x (DHCP)
ROS-test -B：192.168.20.x (DHCP)
winbox：winboxx64
網路配置：

使用VMnet8和VMnet9兩張虛擬網卡分別模擬軟路由的WAN口網卡和LAN口網卡，
VMnet8使用NAT模式（橋接也可以，注意網卡的子網IP）連接物理主機外網，軟路由WAN口連接VMnet8網卡，WAN口IP設定為：192.168.10.254，
VMnet9使用“僅主機模式”，兩臺Linux測驗機連接VMnet9虛擬網卡，模擬實際中連接軟路由LAN口的設備，ifcfg-ens33組態檔中設定好BOOTPROTO=DHCP等引數，軟路由LAN口連接VMnet9網卡，LAN口IP設定為：192.168.20.254，

三、VMware配置

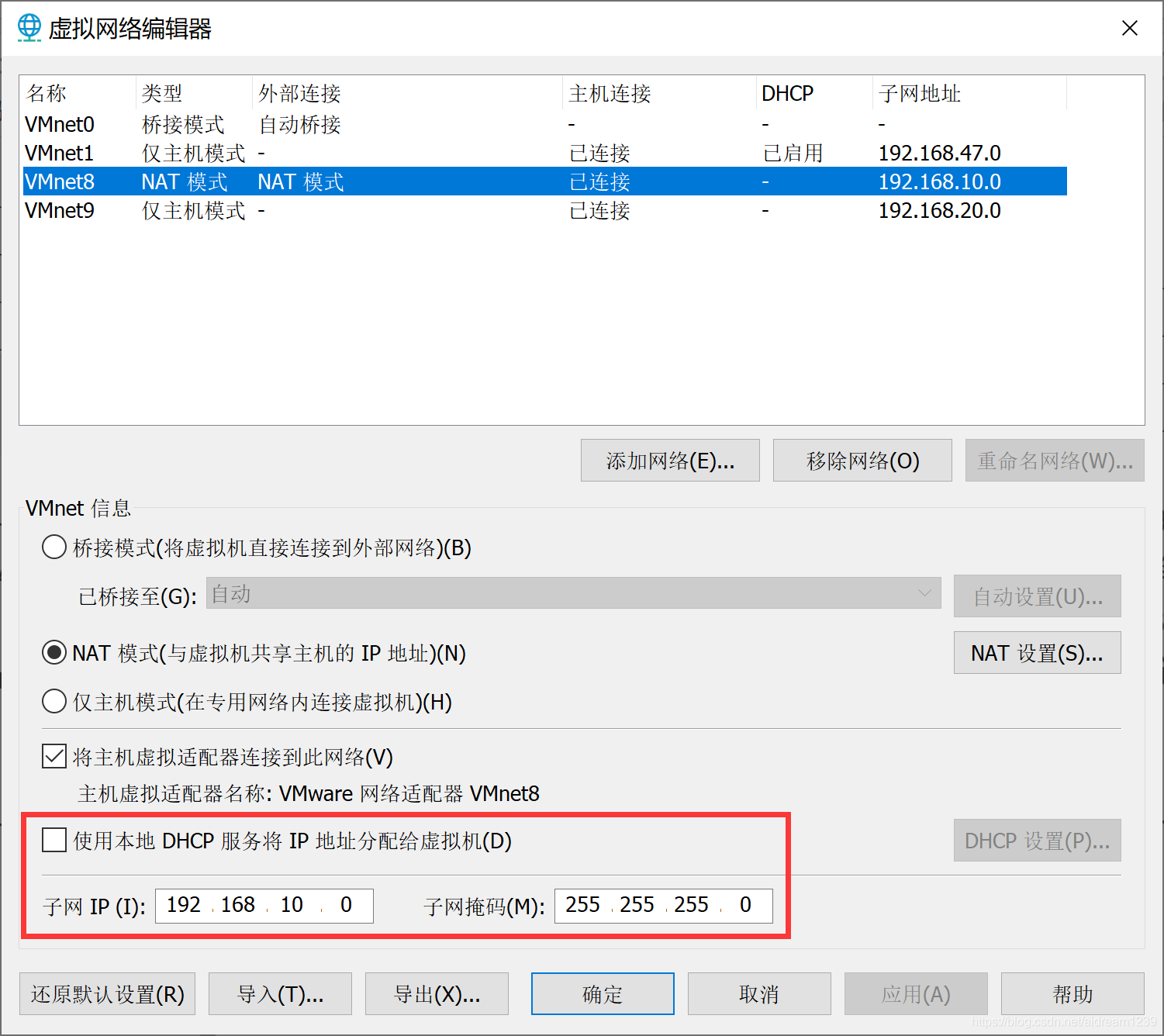

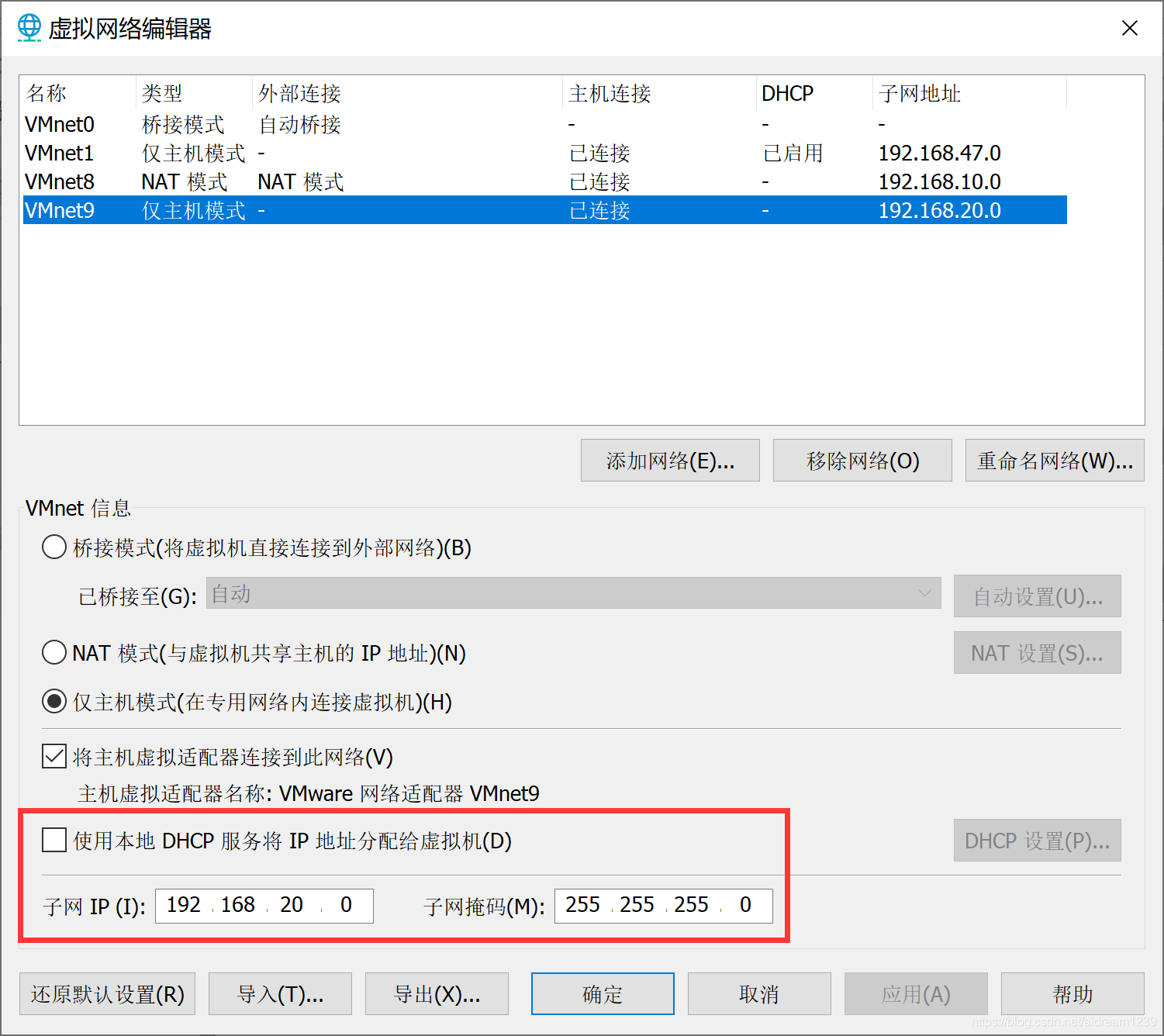

3.1 虛擬網卡設定

VMnet8一般自帶的有，再新增一個VMnet9虛擬網卡就可以了，然后設定好子網掩碼等即可，注意取消勾選“使用本地DHCP服務將IP地址分配給虛擬機”，我們的WAN口會配置靜態IP，軟路由設定好后也會自動使用自己的DHCP功能給連接LAN口的設備分配IP，

3.2 虛擬機網卡設定

一共需要三臺虛擬機，一臺ROS，兩臺Linux，按上面的網路環境配置配好對應的網卡，

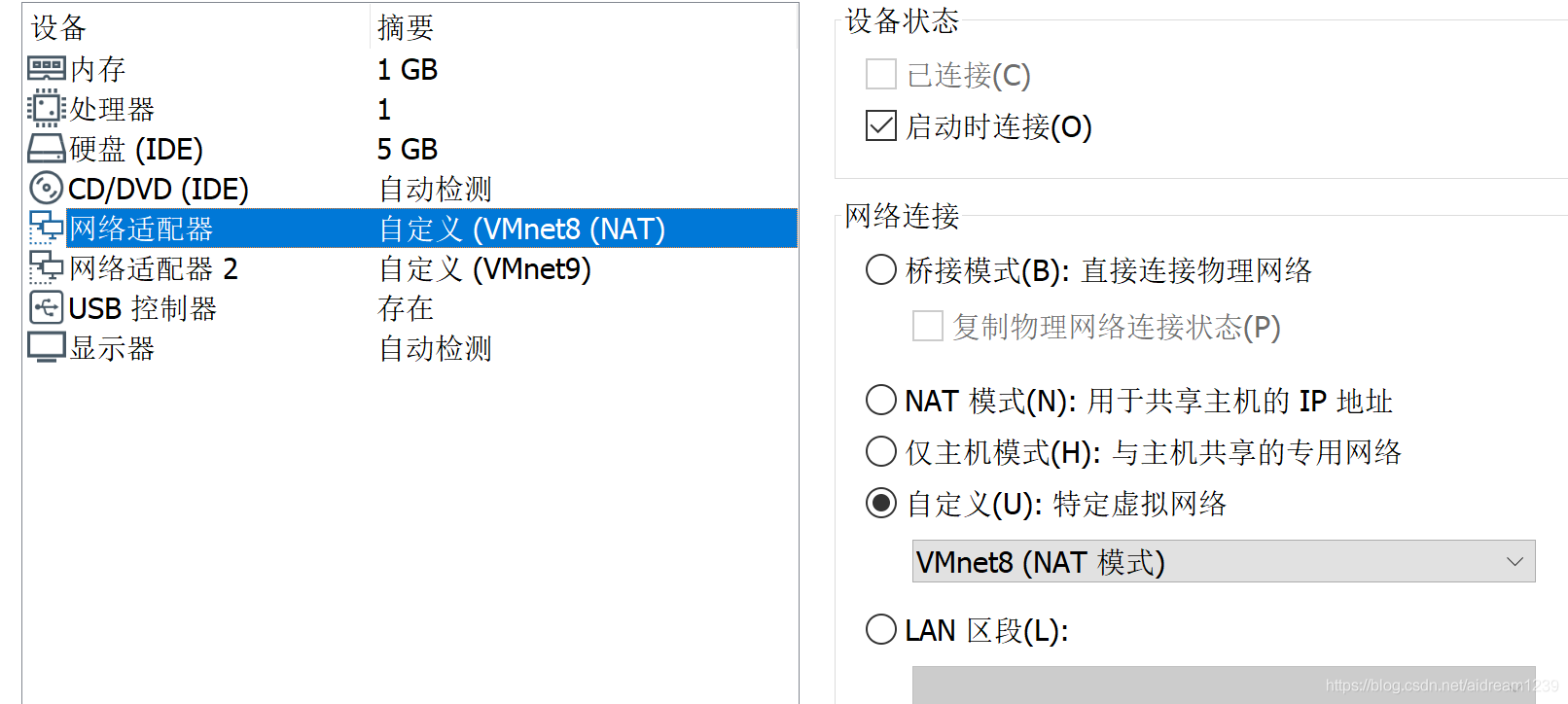

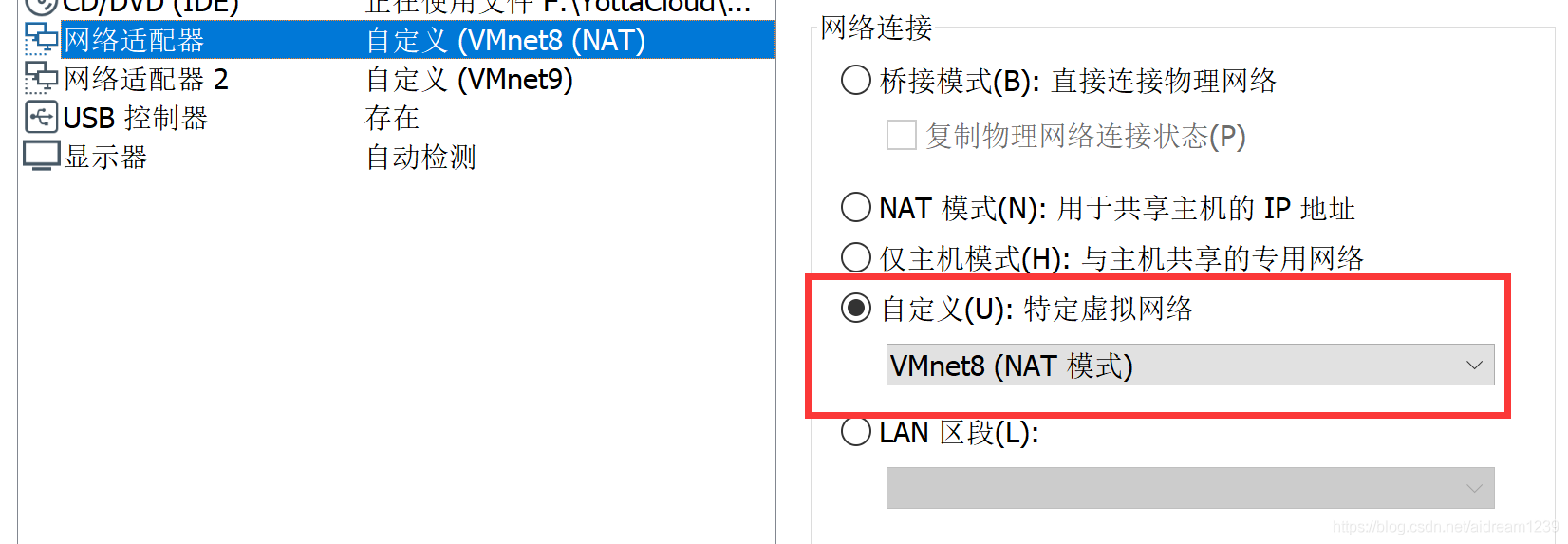

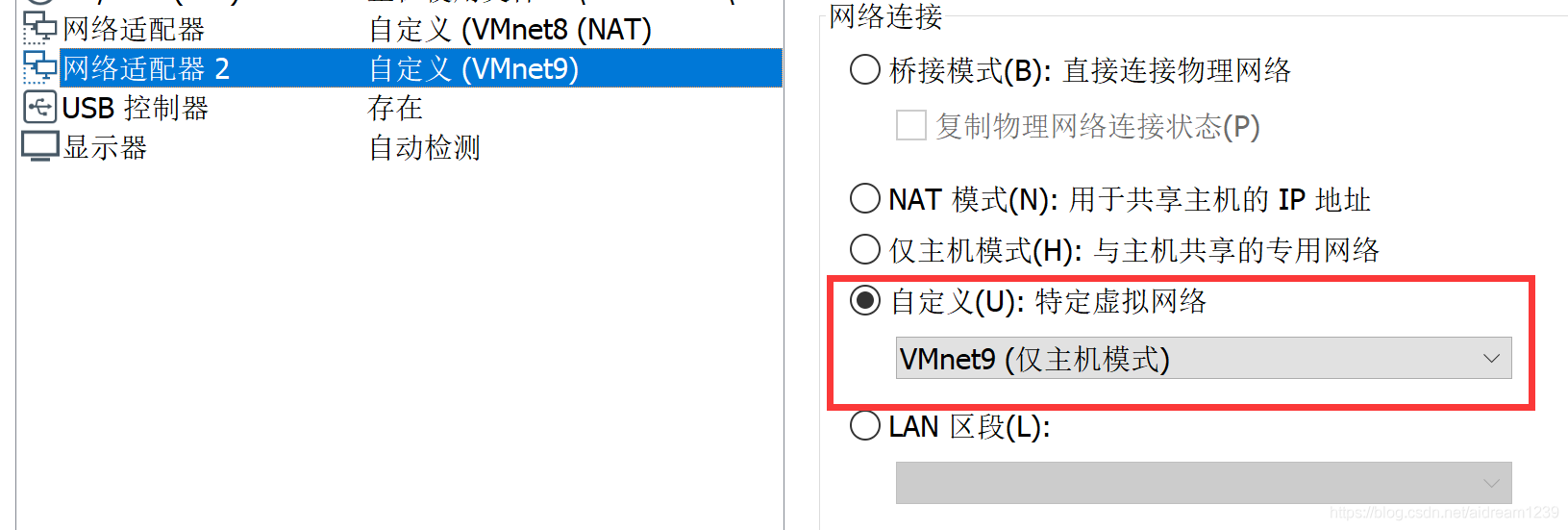

（1）ROS，需要額外添加一張網卡:

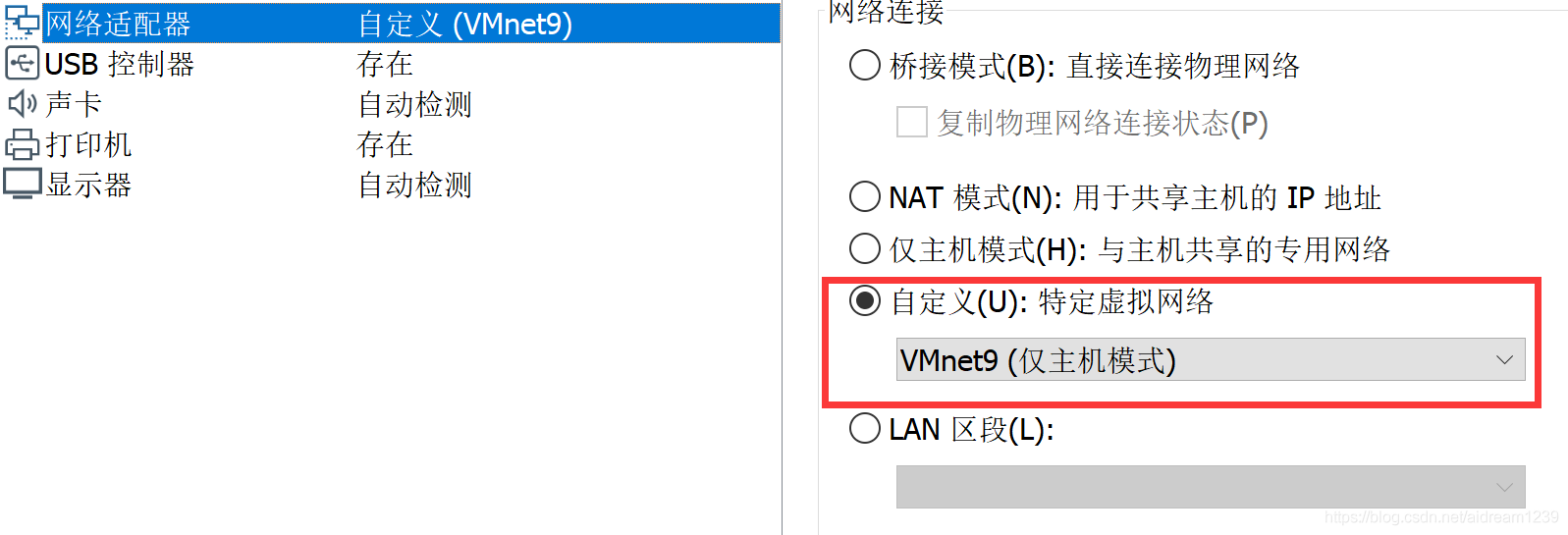

（2）CentOS-7.2 -A：

（3）CentOS-7.2 -B：

好了，現在進入正片，

四、虛擬機安裝ISO版ROS 5.24系統

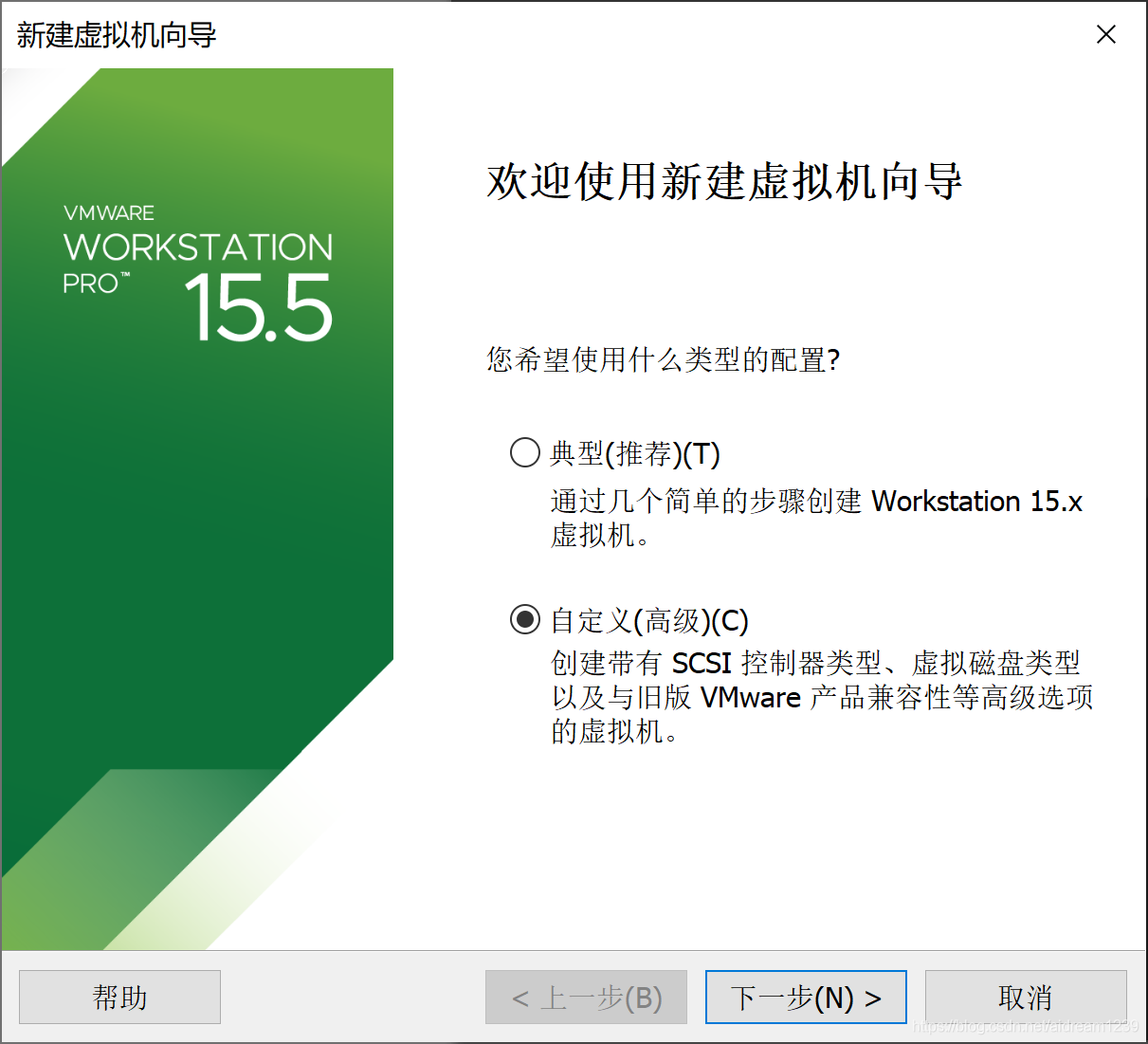

（1） 選擇“新建自定義（高級）虛擬機”

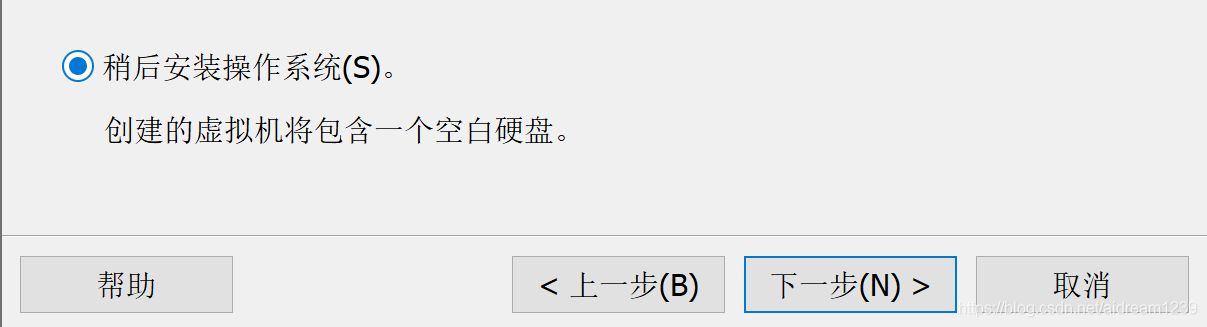

（2）選擇“稍后安裝作業系統”

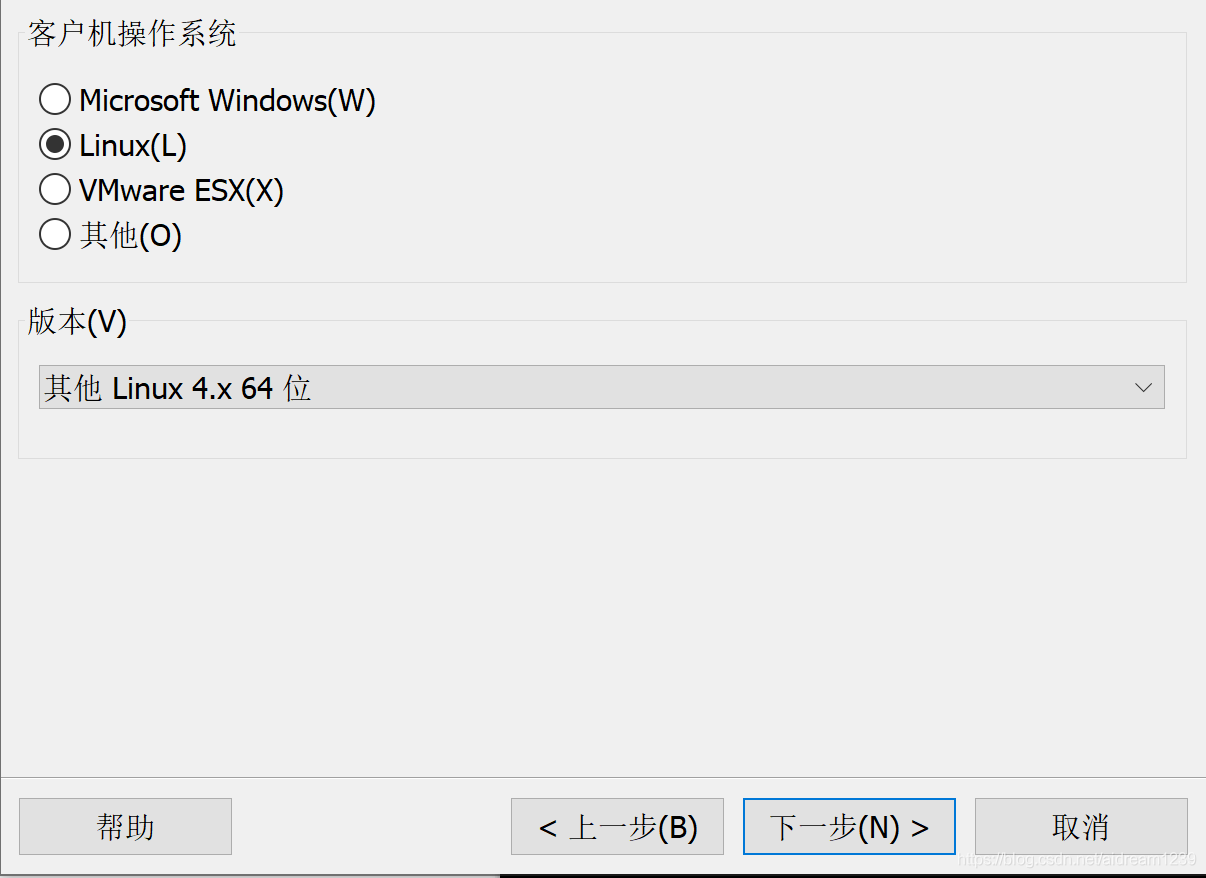

（3）選擇虛擬機系統版本

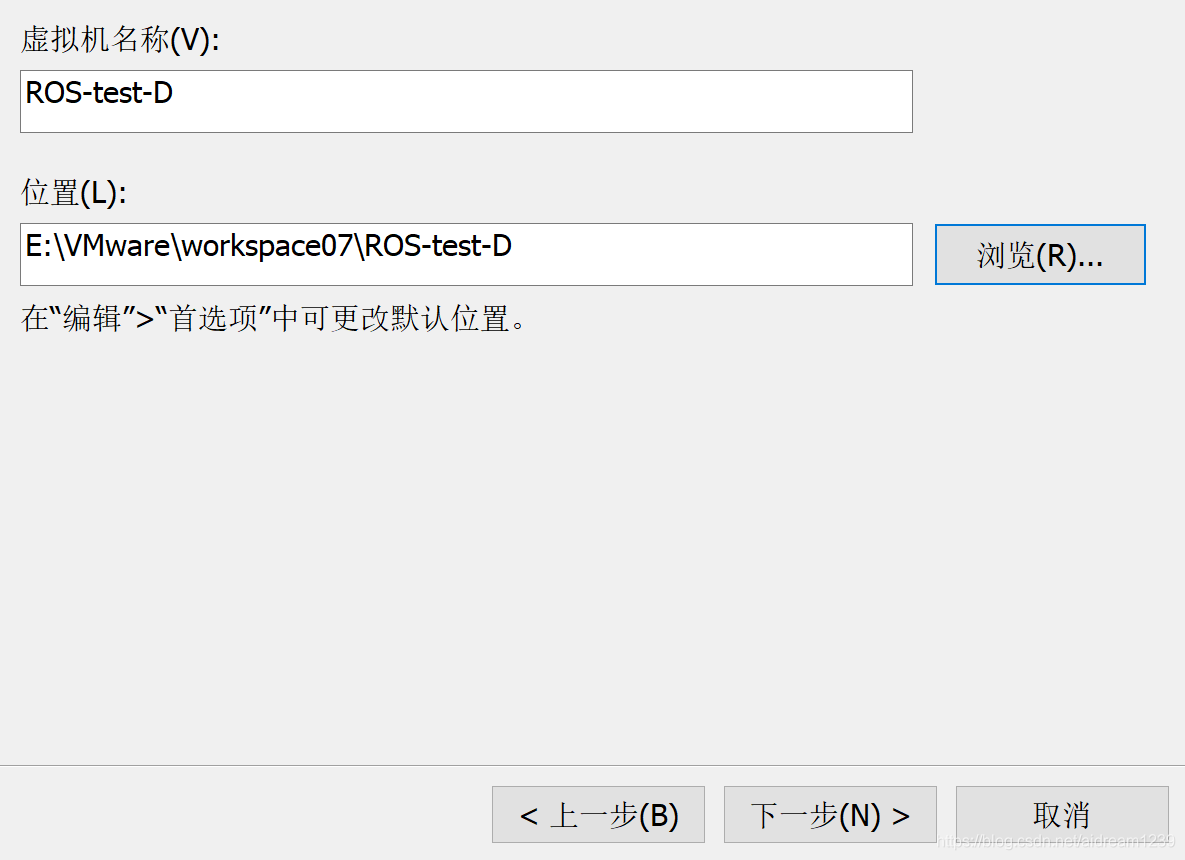

（4）設定虛擬機名稱及路徑

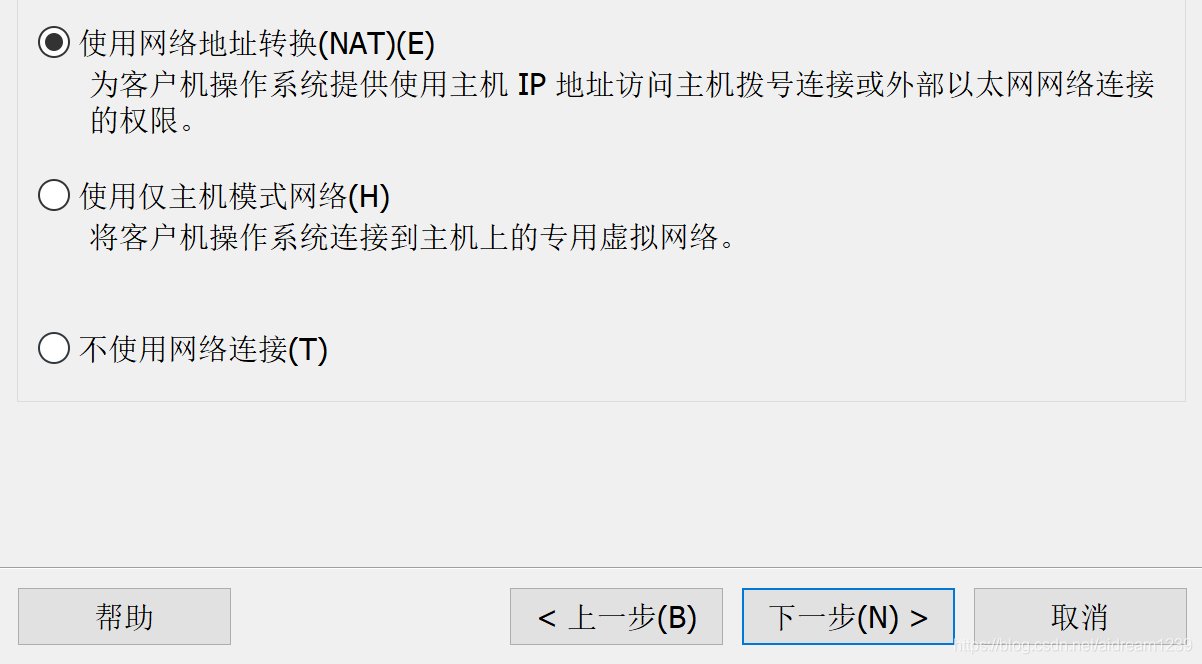

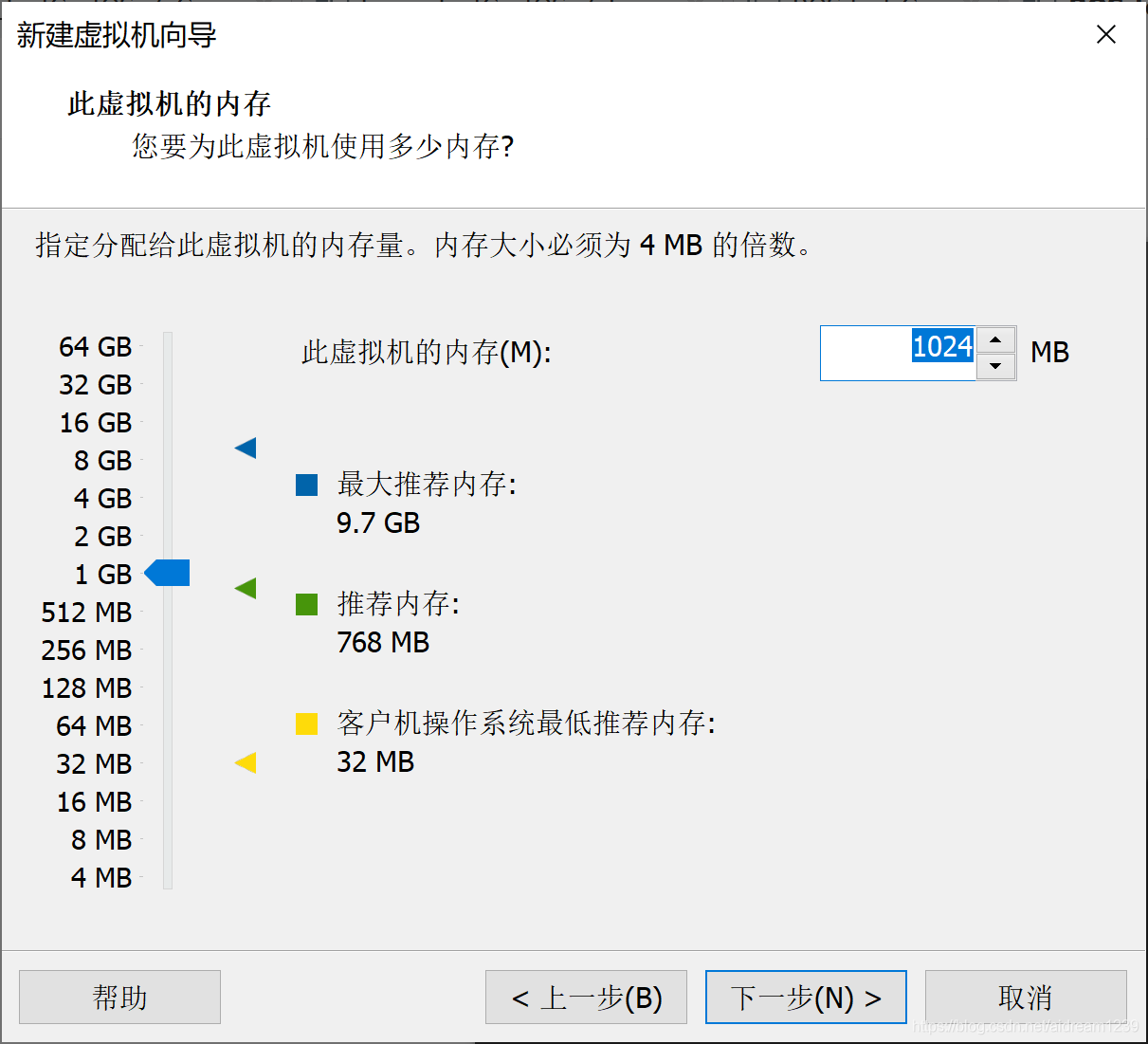

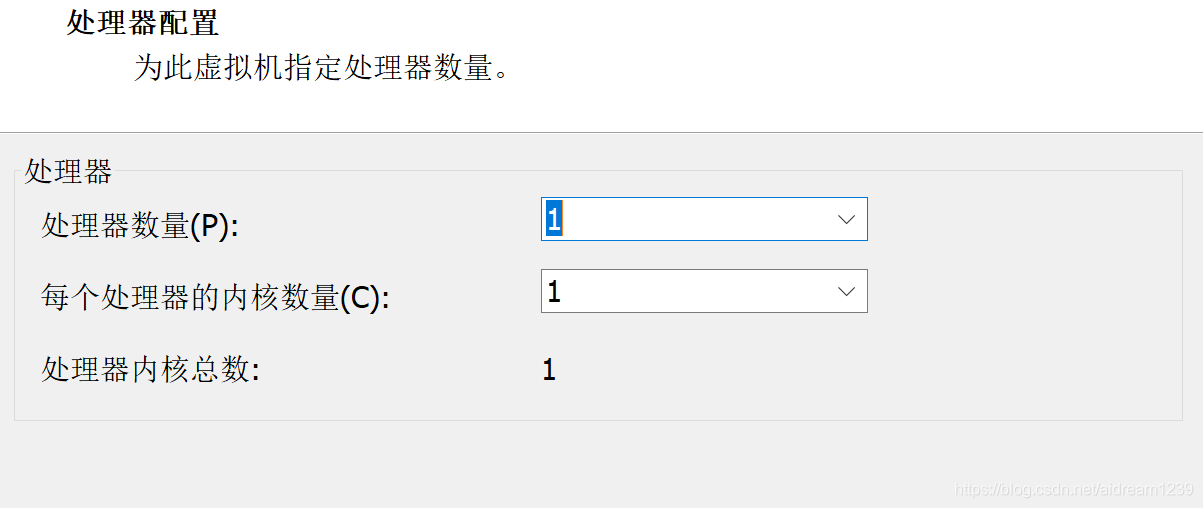

（5）1C1G配置足夠了，網路選擇“NAT模式”

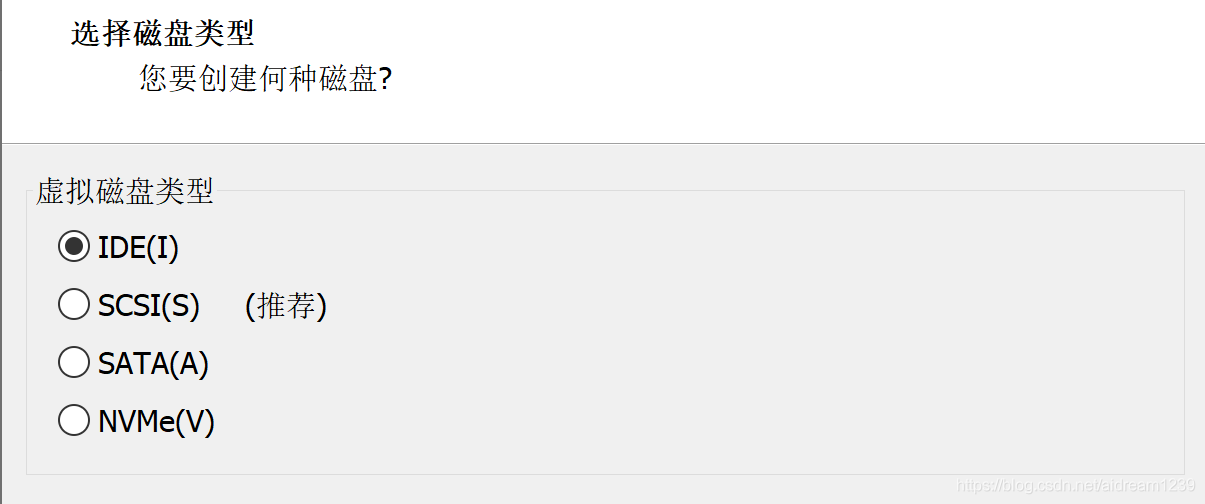

（6）SCSI控制器選它推薦的，注意虛擬磁盤型別選擇IDE，不然ROS不支持，

（7）后續按正常虛擬機配置就可以了，
（8）添加ROS虛擬機的網卡

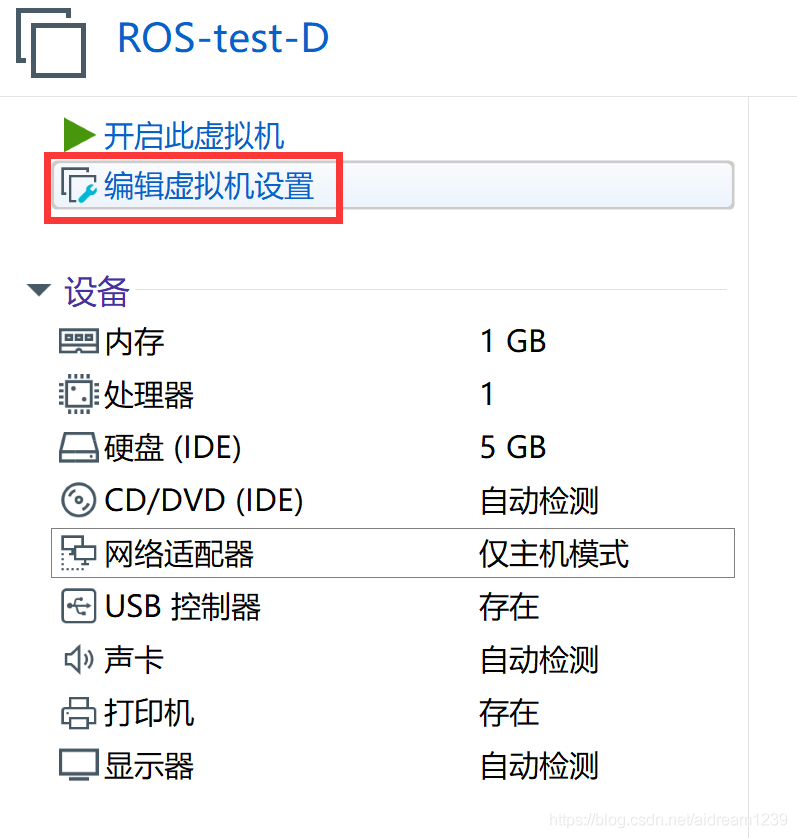

① 單擊“編輯虛擬機設定”

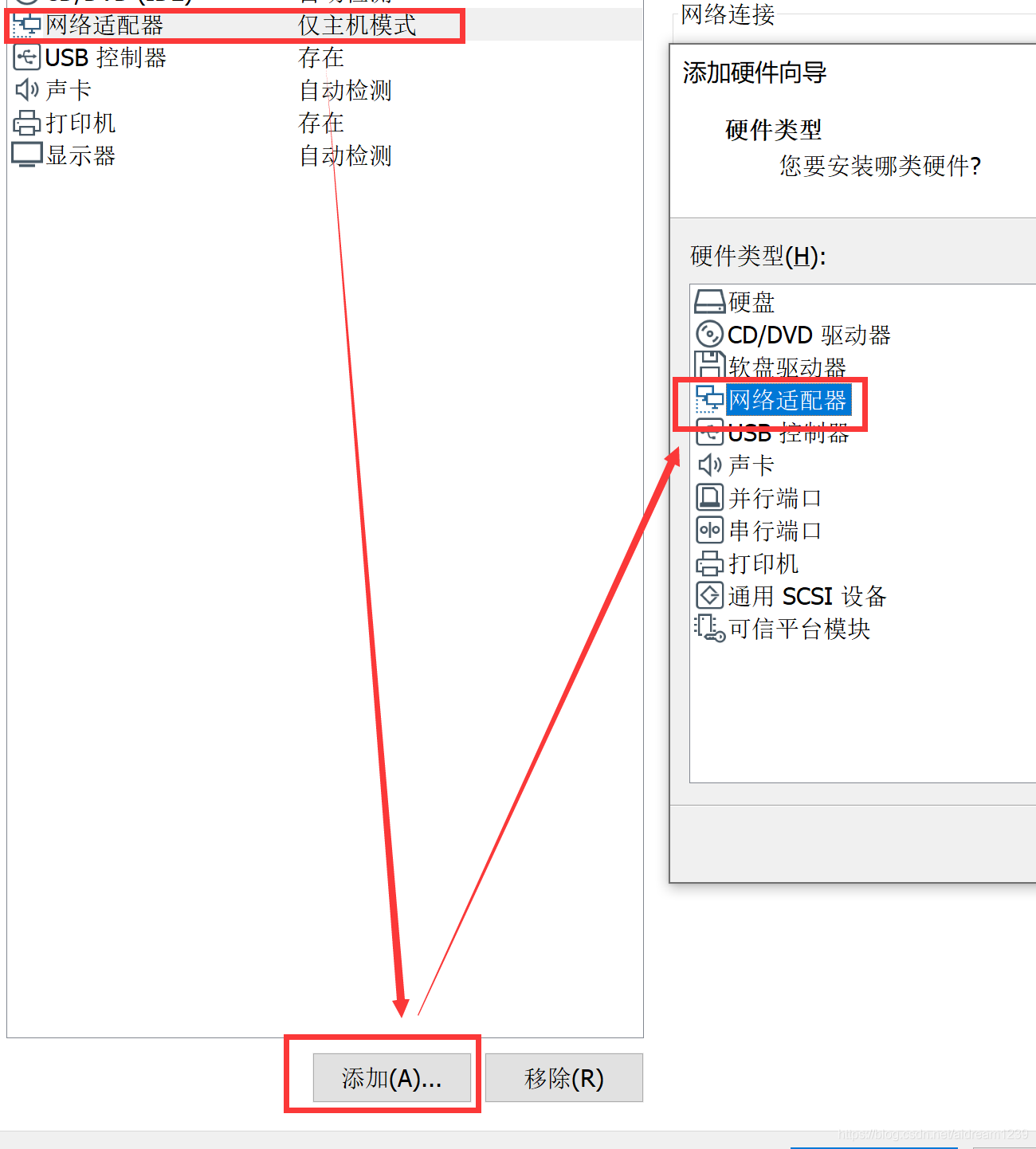

② 添加配置網路配接器

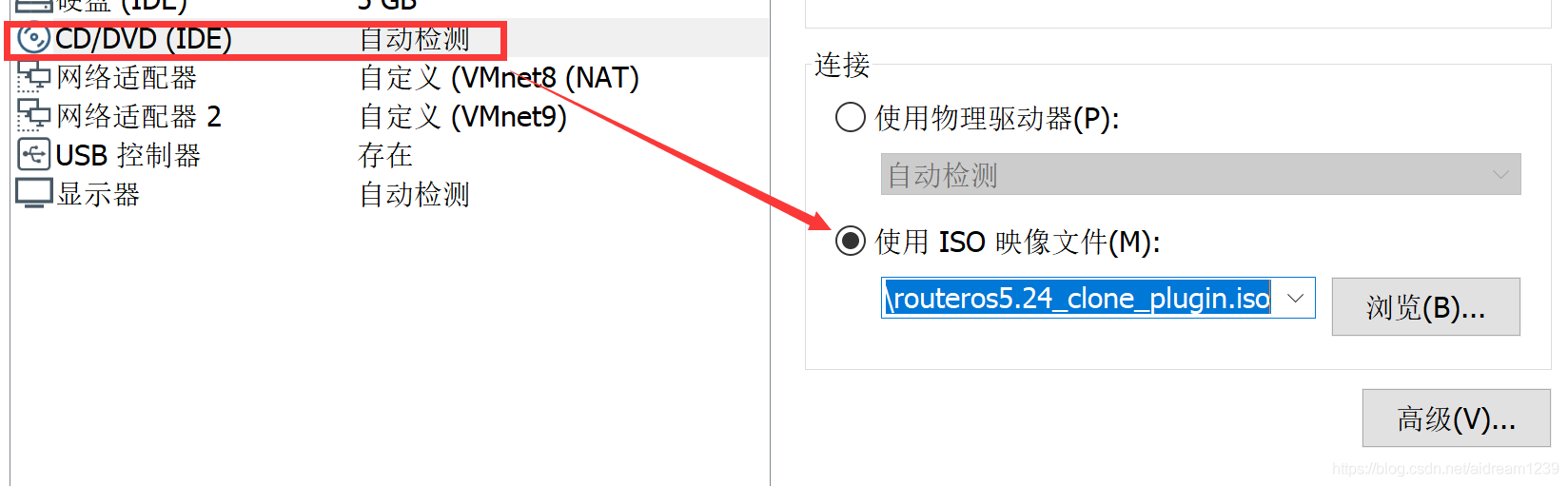

③ 選擇系統鏡像

④ 開機，開始安裝系統

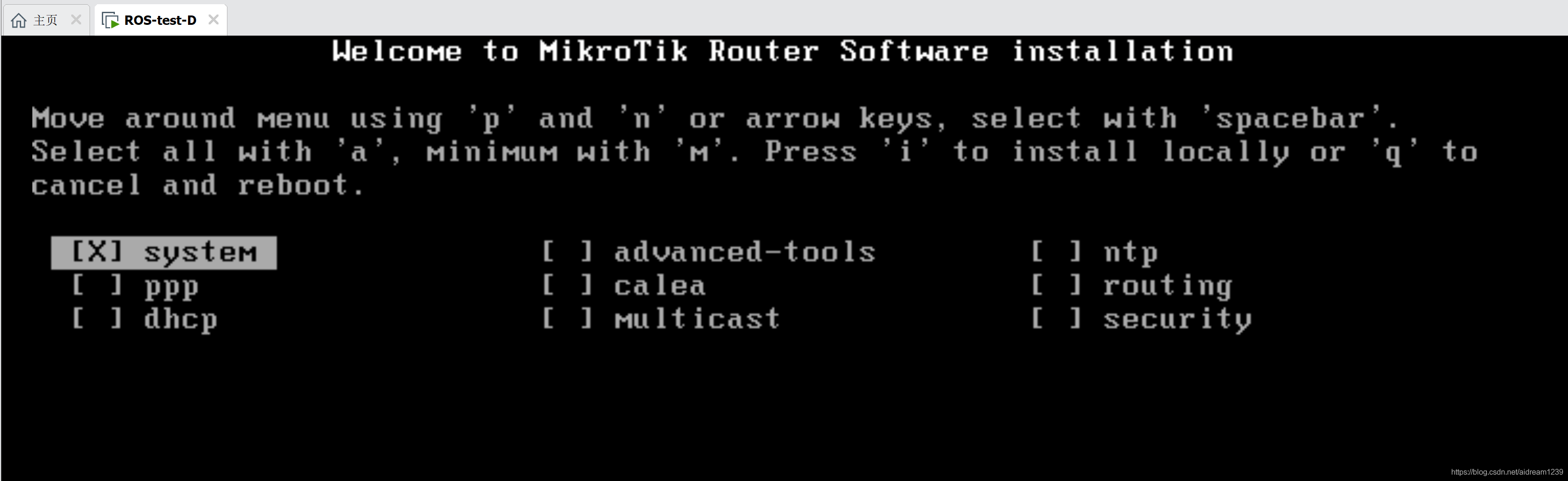

開機后會讓你選擇安裝什么組件，在不清楚每個都是干什么的之前，建議“A”全選后“I”安裝，

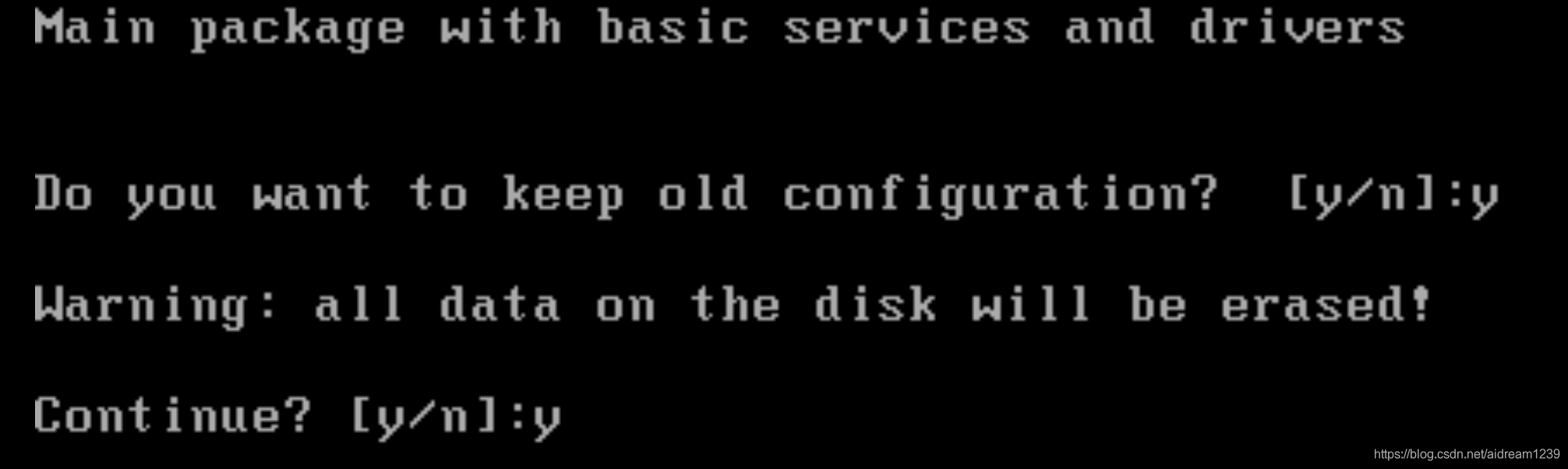

然后會問你“y/n”，都選“y”就行了，

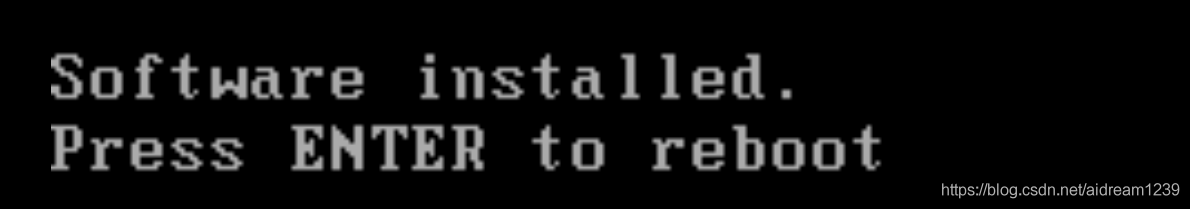

安裝完畢后按回車重啟系統，重啟好了后就安裝成功了，

⑤ Linux測驗機的虛擬機安裝就不寫了，畢竟只是虛擬機模擬實際操作，而且大家應該也都會，不會的網上也大把教程，

五、winbox配置ROS

5.1 winbox遠程連接ROS

① 實際操作中需要把軟路由和自己的電腦接在同一個網路里，直接網線直連更好，然后用winbox連接，

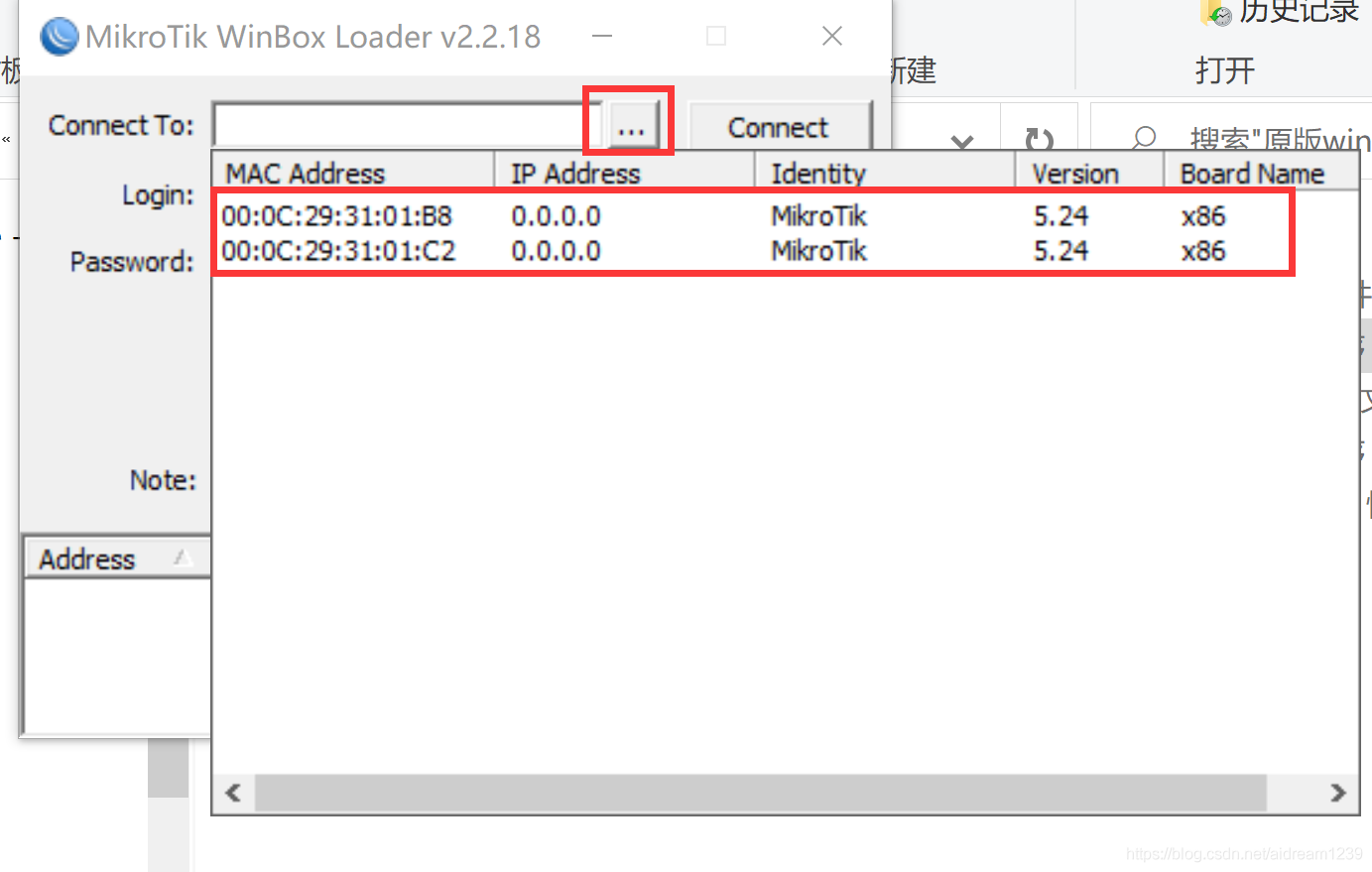

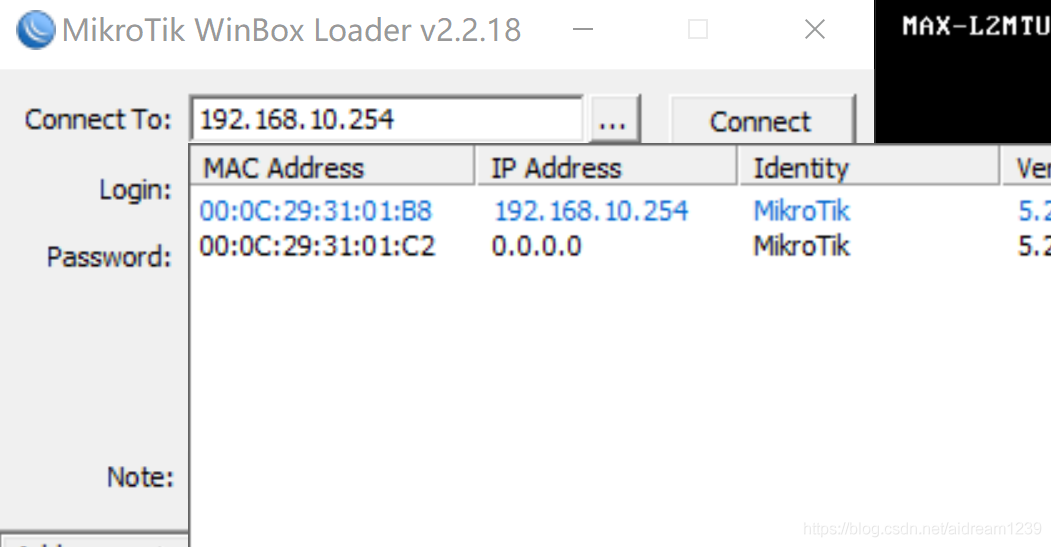

② 單擊winbox的搜索按鈕，它會自動搜索局域網中的ROS主機，然后我們選擇MAC地址連接，因為還沒有配置IP，選IP是連不上的，

如果兩個MAC地址都連不上（比如我寫這篇教程的時候，我也是新手小白，不知道為啥連不上，有大佬愿意指教的話請評論區指點一下，謝謝），我們可以先直連ROS用命令列配置IP，然后用IP連接，
③ 命令列配置ROS網卡IP地址并連接，
ROS默認用戶名admin，無密碼，

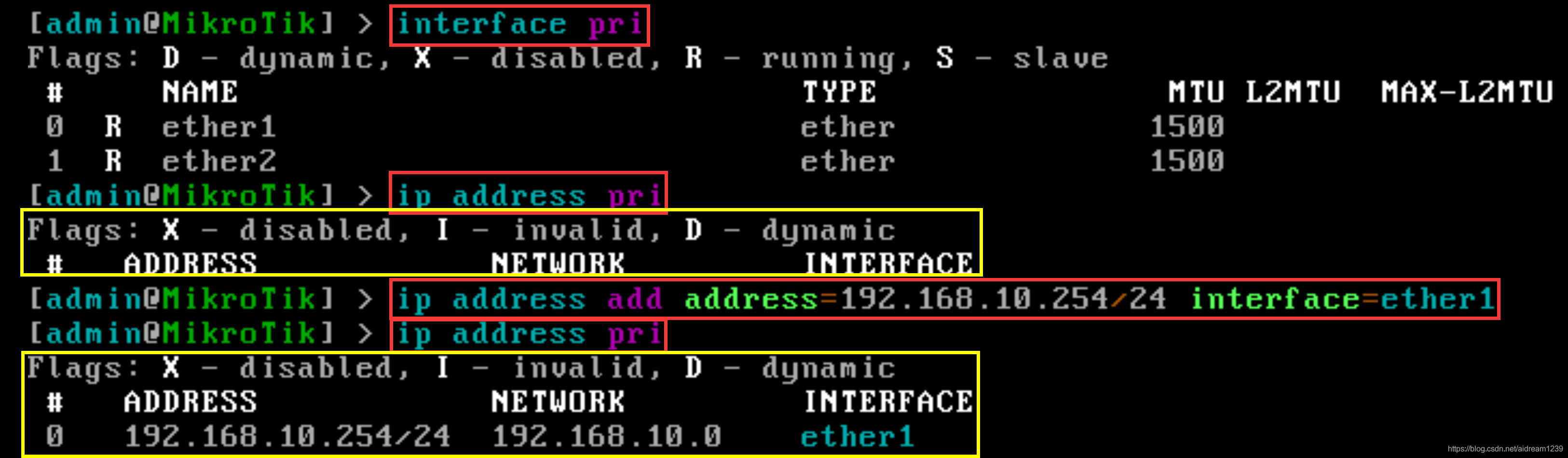

ROS的命令并不復雜，使用三條命令就可以給網卡配置好IP（具體如圖）：

interface pri  # 顯示所有網卡介面名稱，pri是print的縮寫
ip address pri   # 顯示當前IP，未配置前是空的，配好后再執行一次看看是否成功
ip address add address=xxx.xxx.xxx.xxx/xx interface=xxxxx
#給某個網卡配置IP，address=你要配的IP/子網掩碼，interface=你選中的網卡的名字

我們現在可以使用winbox連接ROS了，

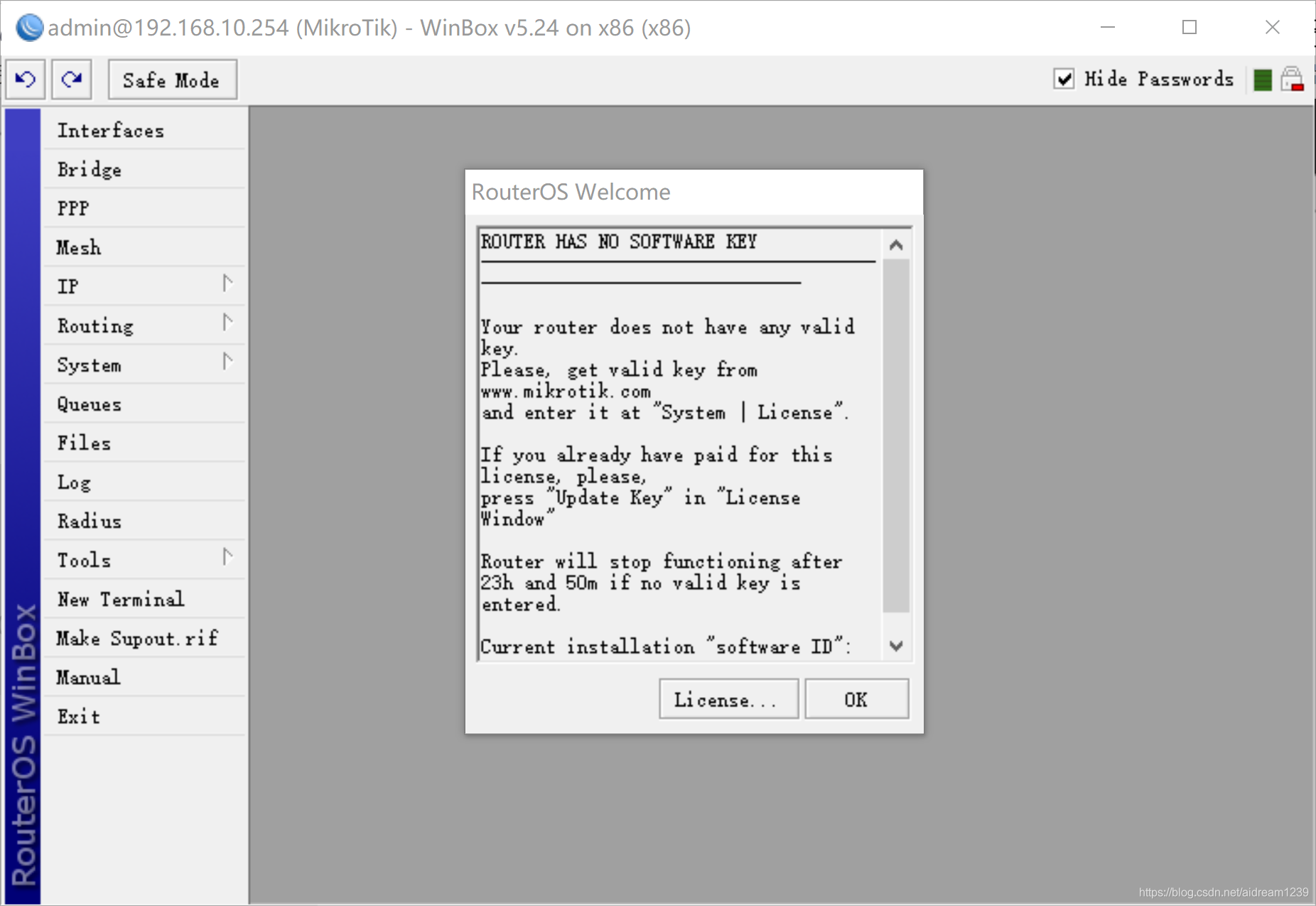

連接后會提示你激活，不激活就只能用24小時之后失效的測驗版，我演示教程就不再激活了，大家要支持正版（狗頭），

5.2 ROS初始化配置

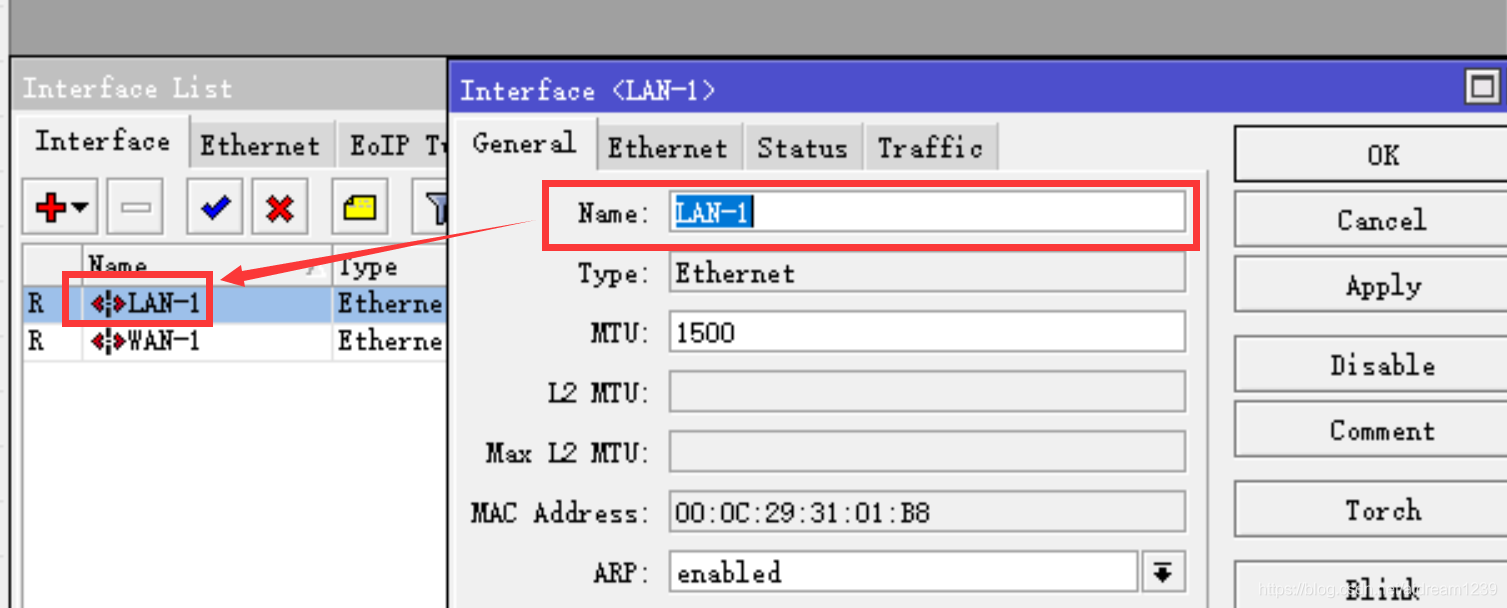

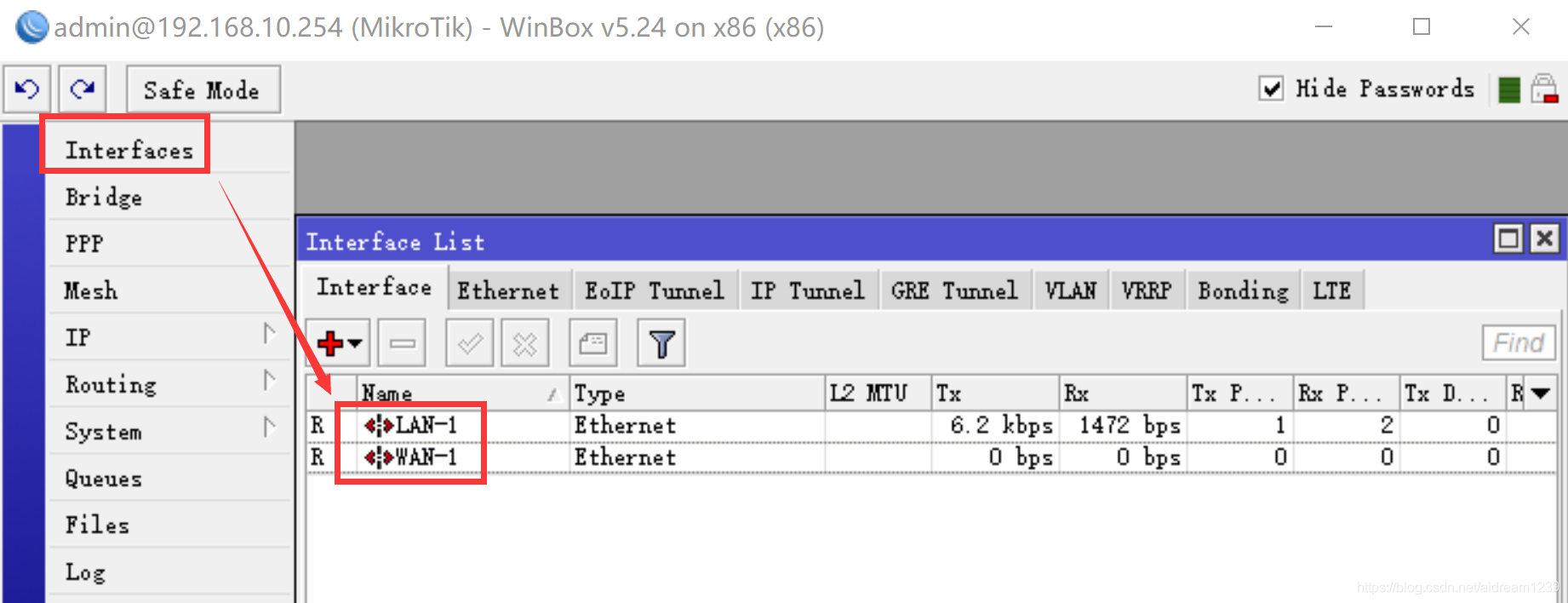

（1）區分WAN口LAN口并配置網卡名字

單擊“interface”，我因為是虛擬機，我用在VMware中移除某個網卡的方式確定了WAN口和LAN口，物理機實際操作中根據連接的網口來判斷就行了，為了清晰，我分別給網卡設定了名字，只需要改名字，其他的都不動，

（2）配置網卡IP及子網掩碼

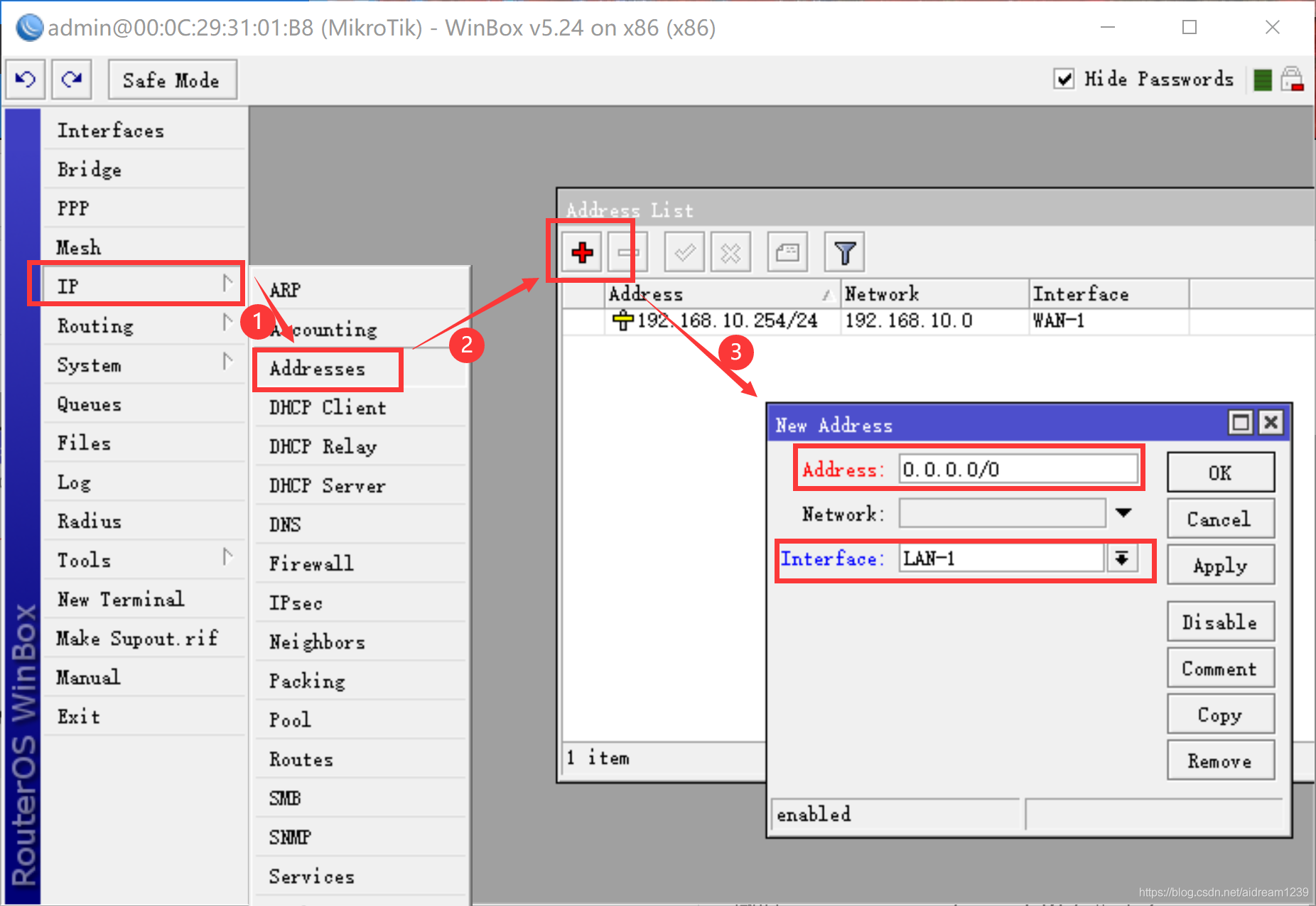

單擊“IP-Address-加號-輸入目標網卡IP及子網掩碼”，Network系統會自己填寫，不用管它，

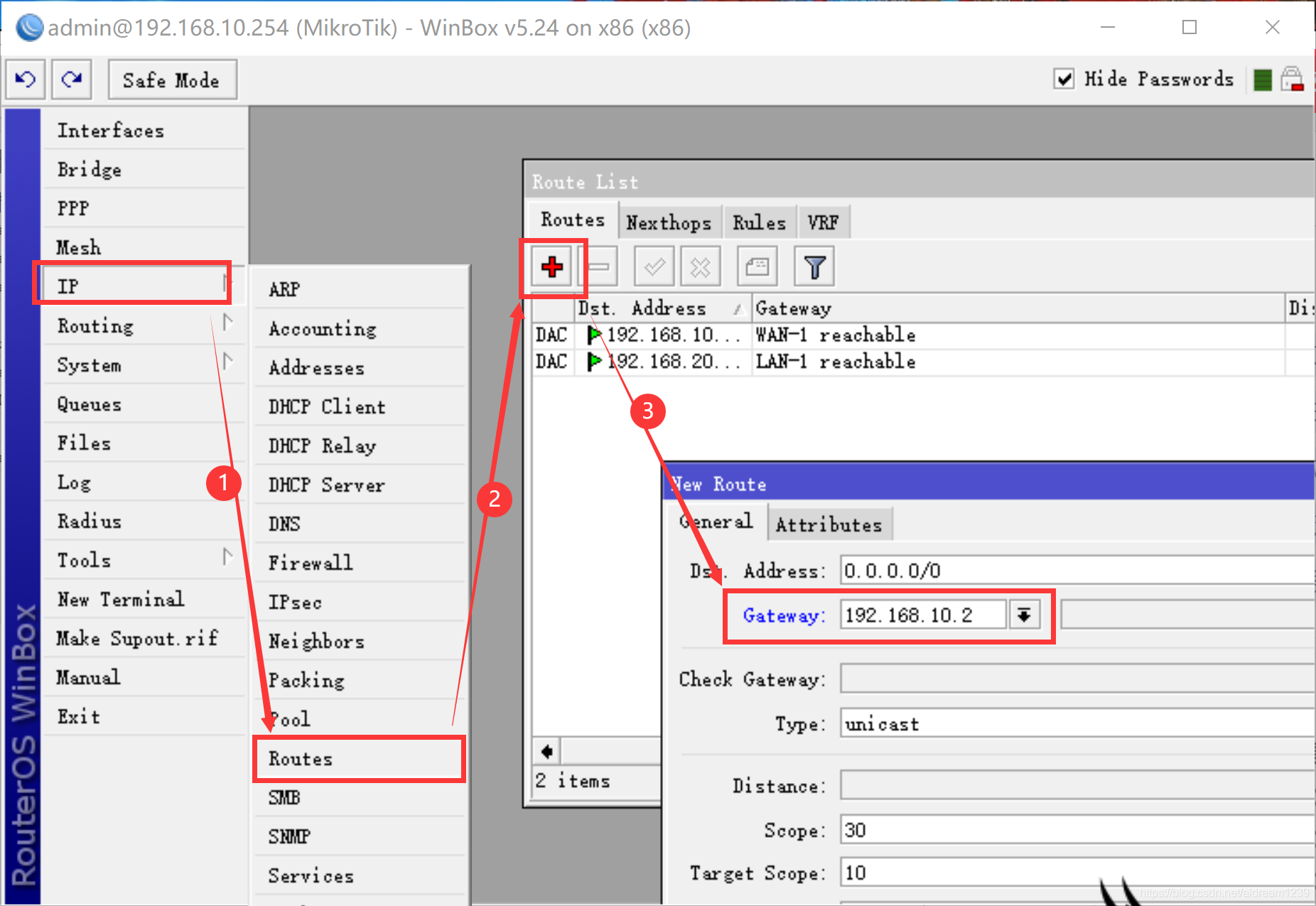

（3）配置網關

單擊“IP-Routes-加號-輸入WAN口網關”，網上好多教程寫的是選擇LAN網卡就行了，我這樣選了之后連不上外網，換成WAN口網關才連上外網，也許是環境不一樣吧，后面再研究了，先輸入WAN口網關這樣用著，

（4）配置DHCP

① 添加DHCP地址池

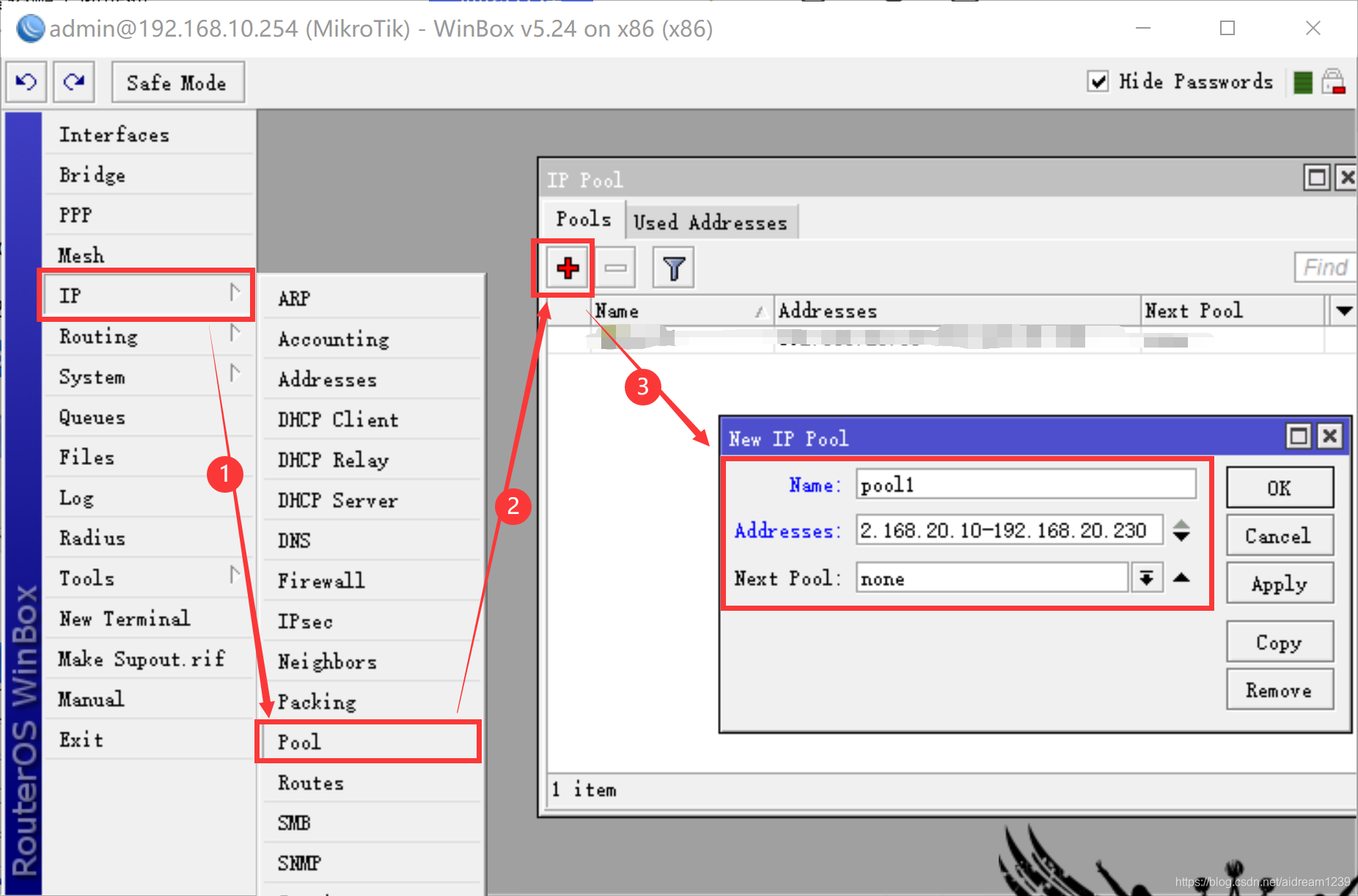

“IP-Pool-加號-輸入IP范圍”，這個地址池是給LAN口分配IP用的，注意網段和你的LAN口一樣，比如我的LAN口IP是“192.168.20.254”，我輸入的IP范圍是“192.168.20.10-192.168.20.230”，地址池名字隨便寫，然后點OK就行了，

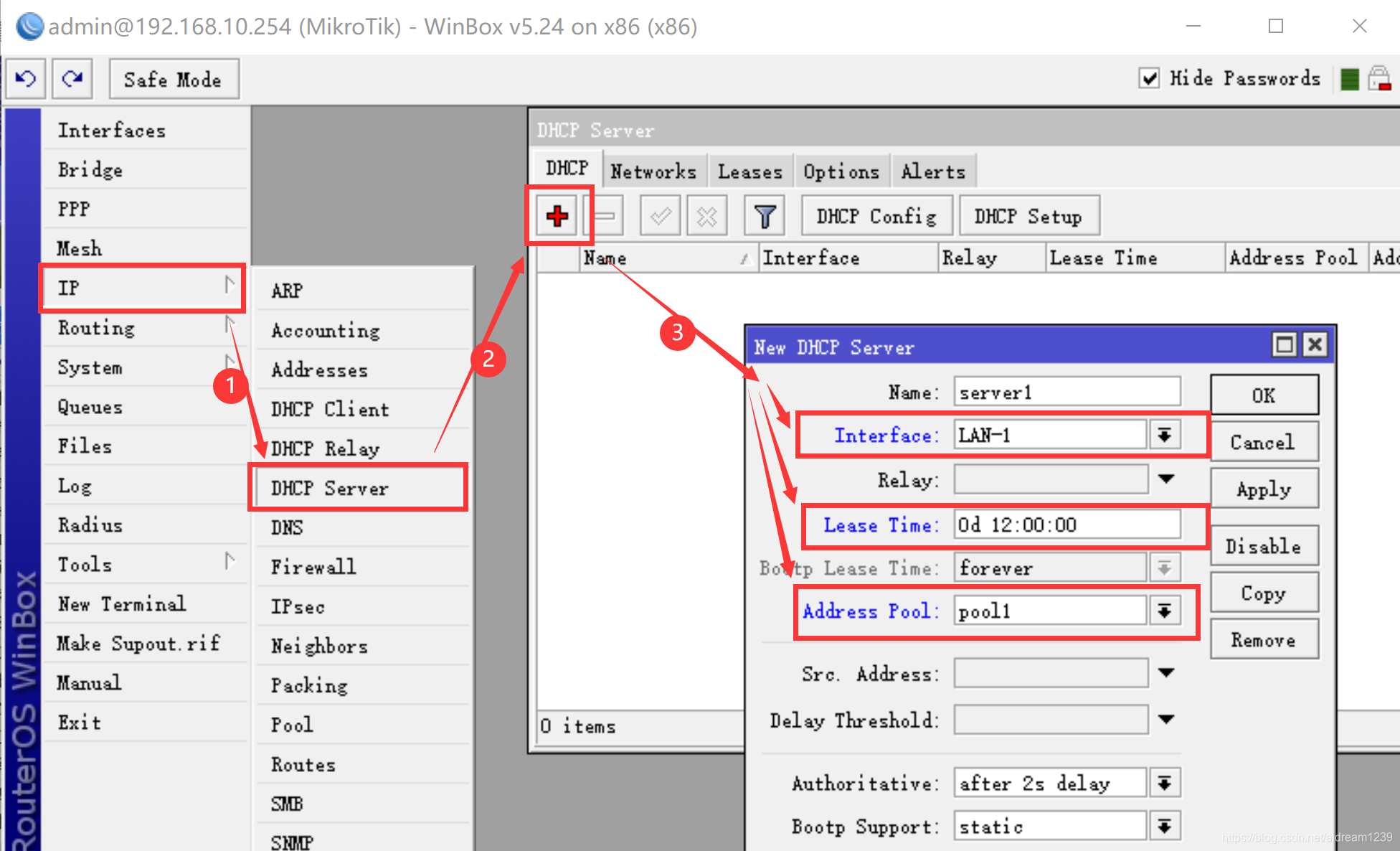

② 配置DHCP服務引數

“IP-DHCP Server-加號-選擇埠、租期、地址池”，

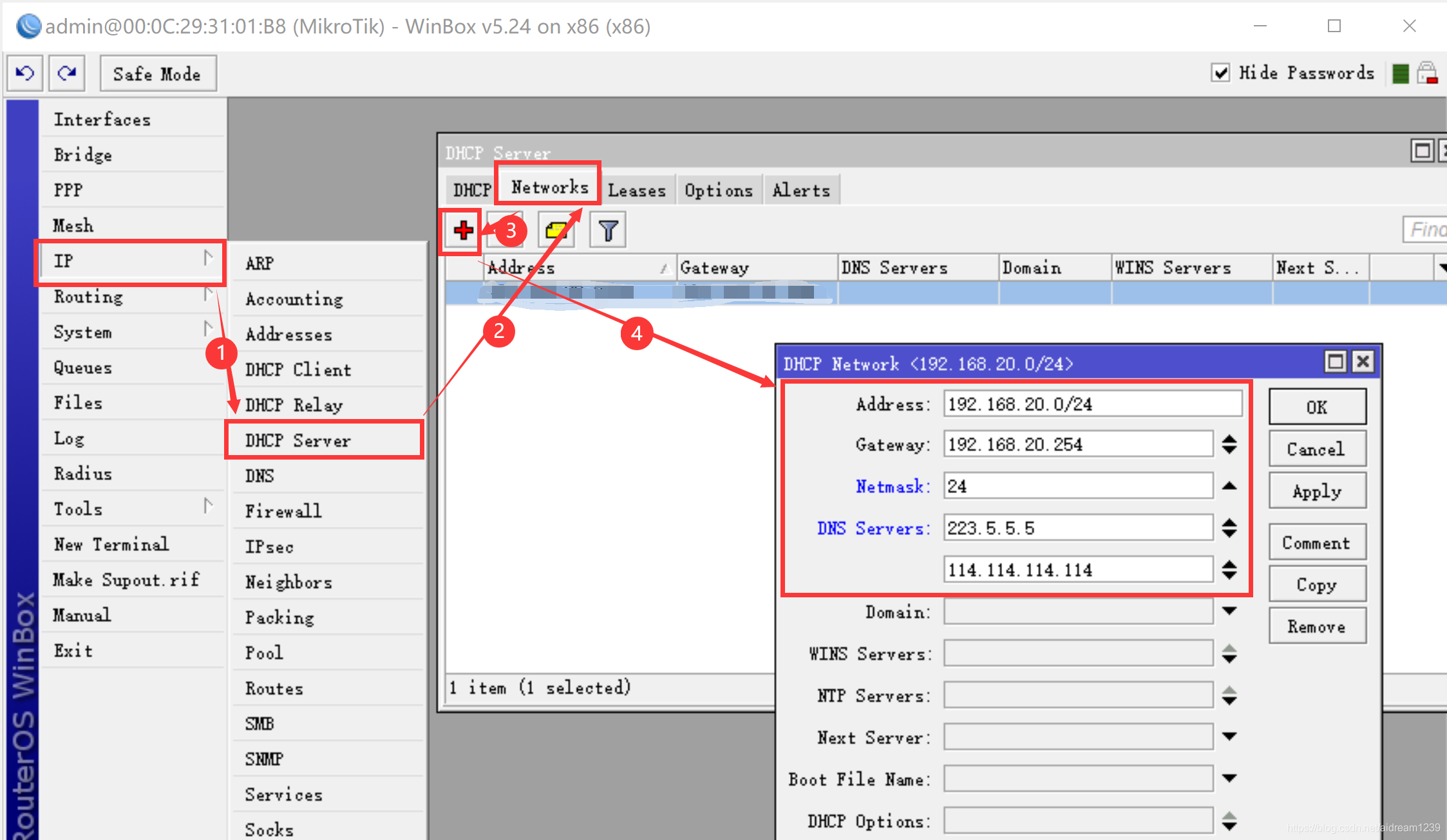

③ 添加NETWORK網路引數
“IP-DHCP Server-加號-輸入對應引數”
Address代表LAN口是哪個網段，子網掩碼是什么，在這里我們必須要跟LAN口地址設定到一個網段內，即"192.168.20.0/24"，
Gateway代表內網的網關，把內網地址直接作為內網的網關，即"192.168.20.254"，Netmask是內網IP地址的子網掩碼，輸入"24"，DNS Servers代表用來做域名決議的服務器地址，我設定為：223.5.5.5和114.114.114.114，

③ 測驗DHCP

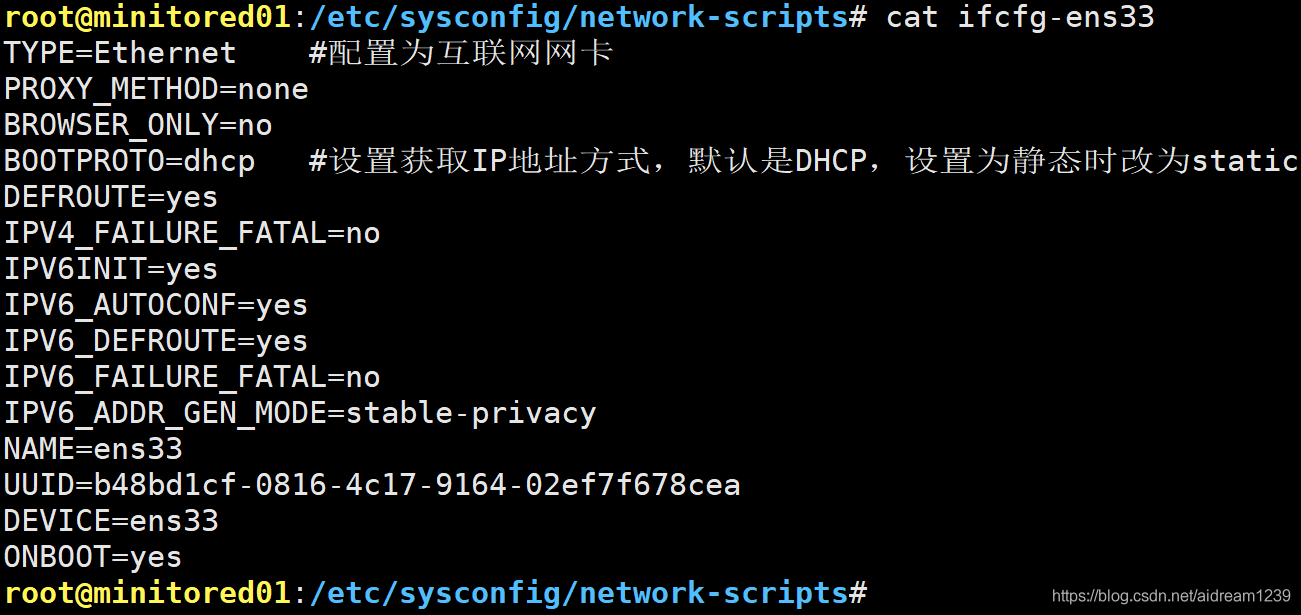

備份原始網卡組態檔，然后將測驗機的網卡配置改成DHCP：

cd /etc/sysconfig/network-scripts
cp ifcfg-ens33 ifcfg-ens33.bak #ens33是我的網卡名，不一定一樣
vi ifcfg-ens33

TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=dhcp
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
IPV6INIT=yes
IPV6_AUTOCONF=yes
IPV6_DEFROUTE=yes
IPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens33
UUID=b48bd1cf-0816-4c17-9164-02ef7f678cea
DEVICE=ens33
ONBOOT=yes

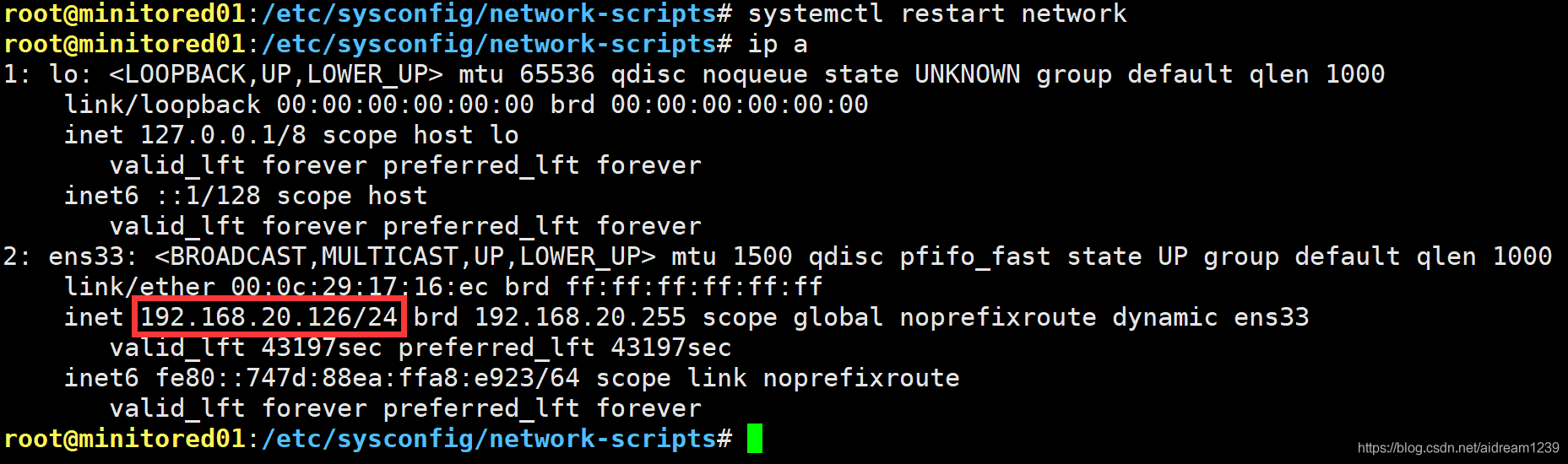

然后重啟網卡，再查看一下IP地址：

systemctl restart network
ip addr

有IP，則DHCP服務配置成功，

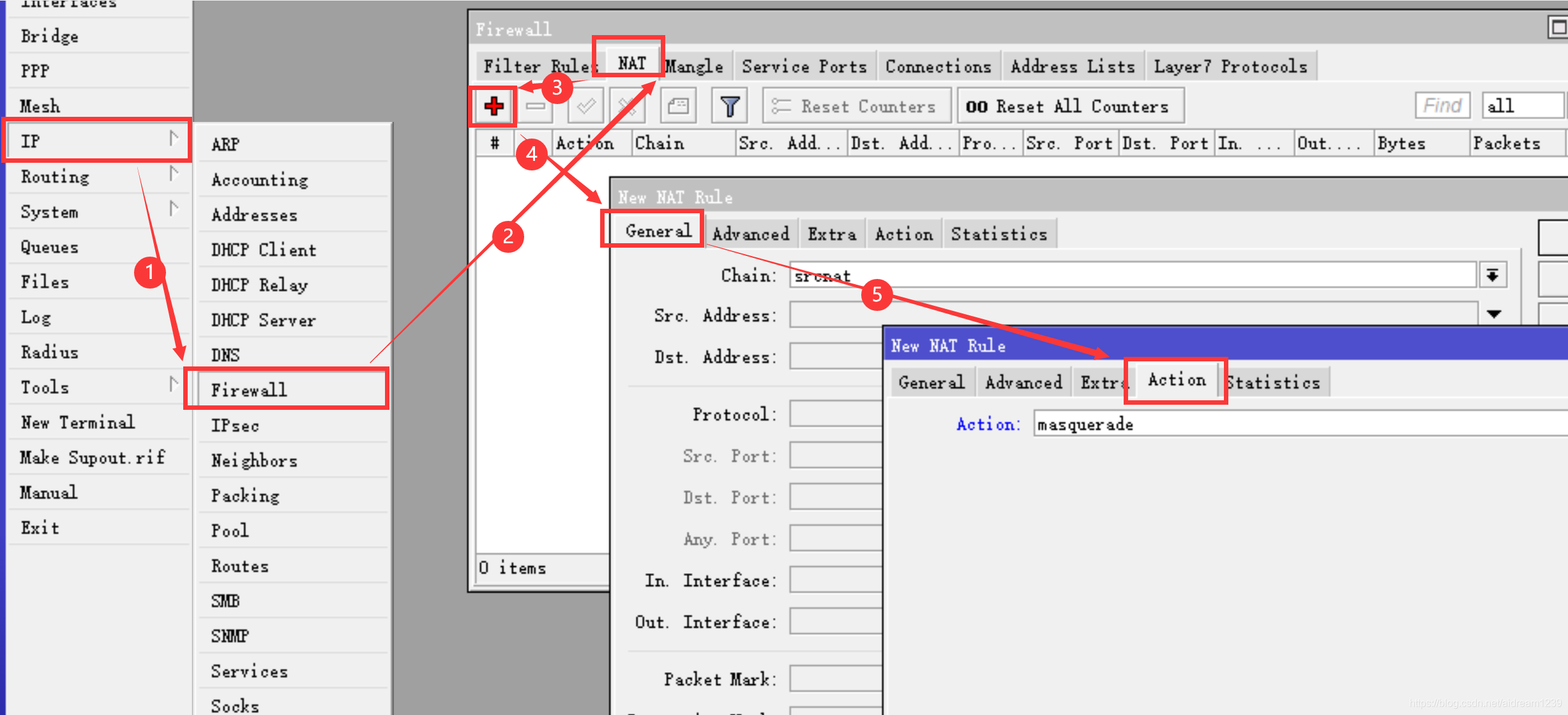

（5）配置全域偽裝

在“IP-Firewall”中，單擊“NAT”標簽頁，加號新建Rule，設定General標簽頁中的Chain為“srcnat”，Action中Action為masquerade，

（6）配置限速策略

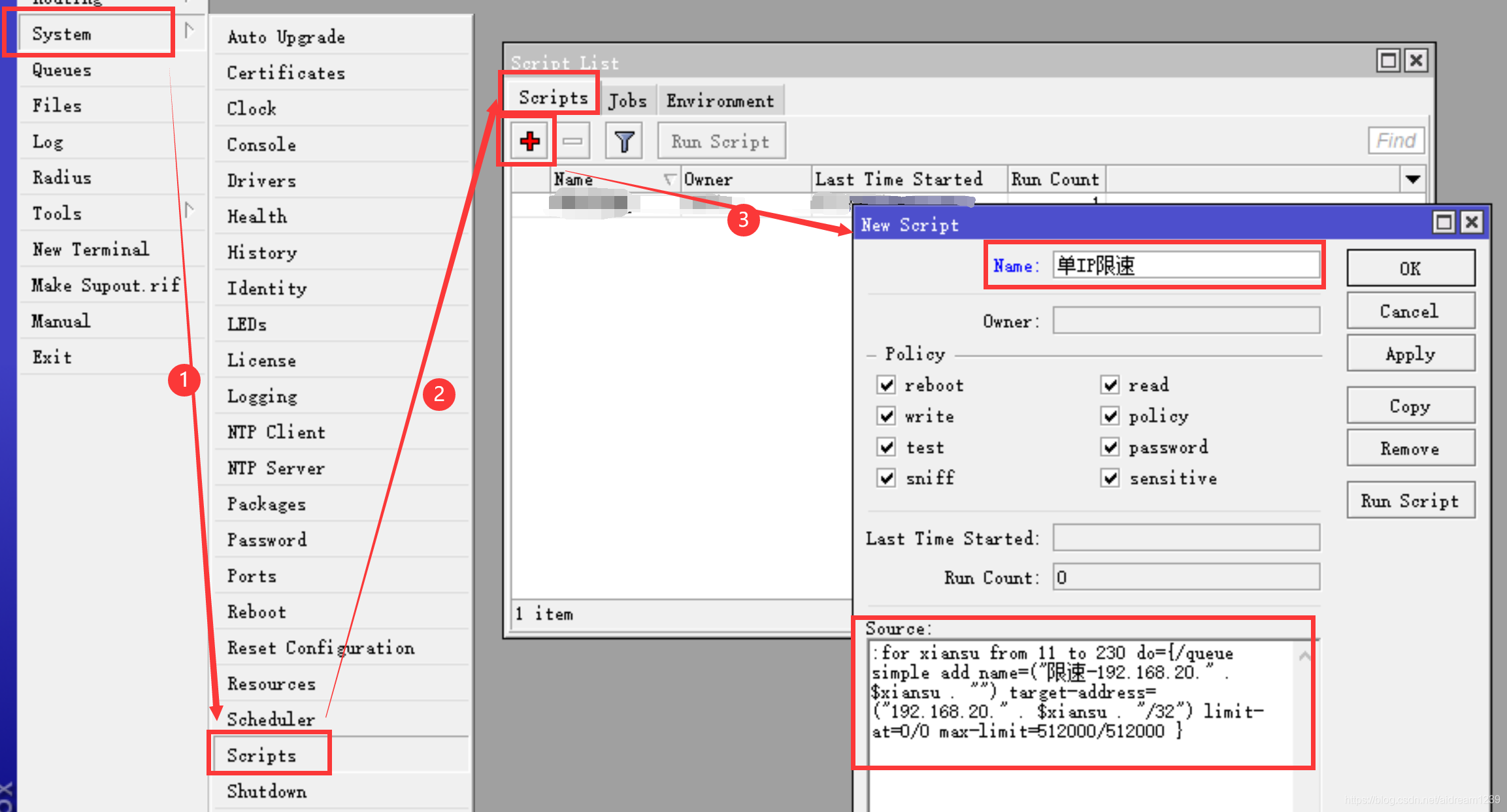

ROS一般用腳本限速，假設希望限制“192.168.20.11-192.168.20.230”IP段的所有IP，上行最高512Kbps，下行最高512Kbps，則腳本為：

:for xiansu from 11 to 230 do=
{/queue simple add name=("限速-192.168.20." . $xiansu . "")
target-address=("192.168.20." . $xiansu . "/32")
limit-at=0/0 max-limit=512000/512000 }
# 為了方便看，我用回車分了行，實際執行時不需要分行，

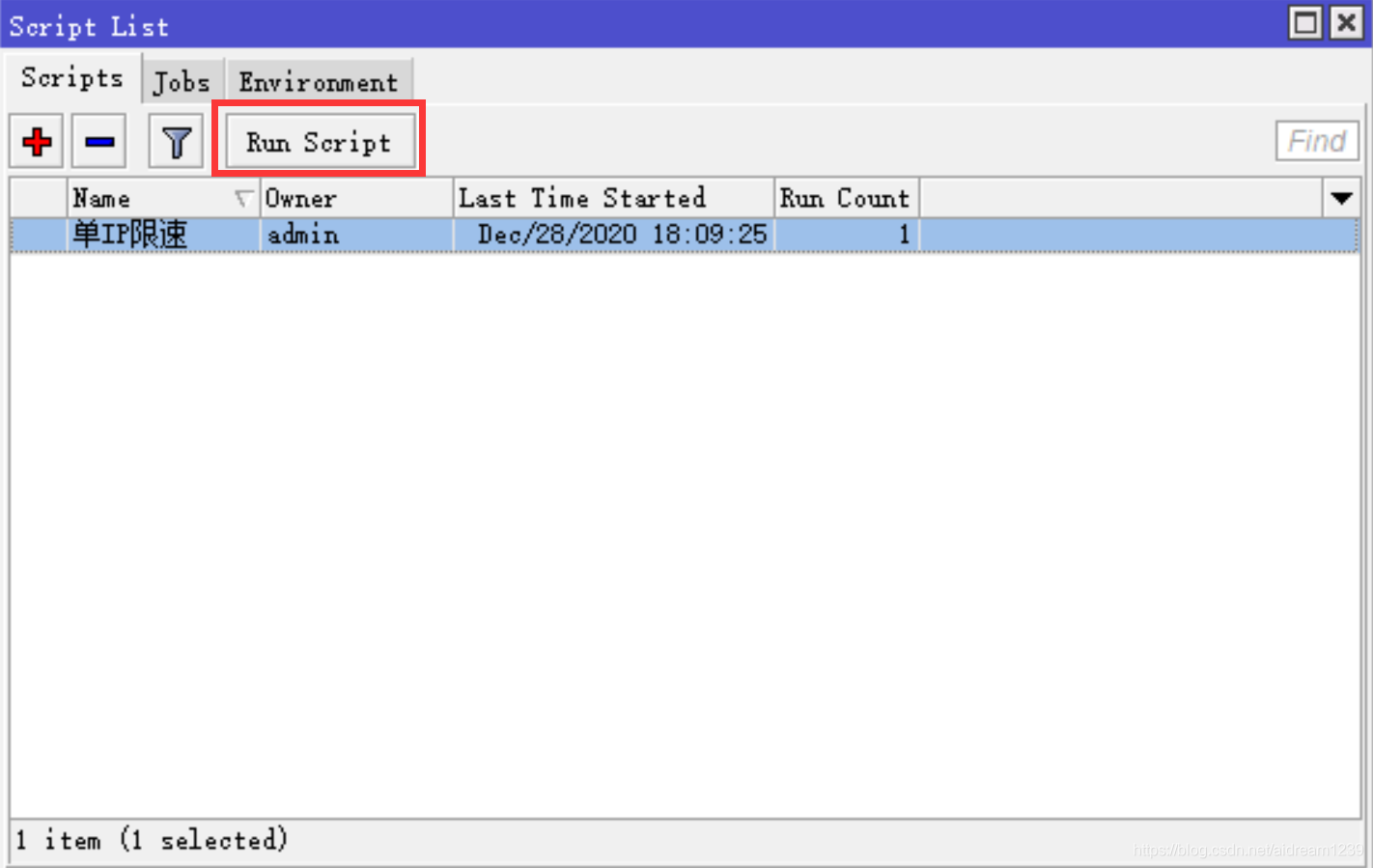

腳本添加后記得選中然后單擊運行，腳本才會開始跑，

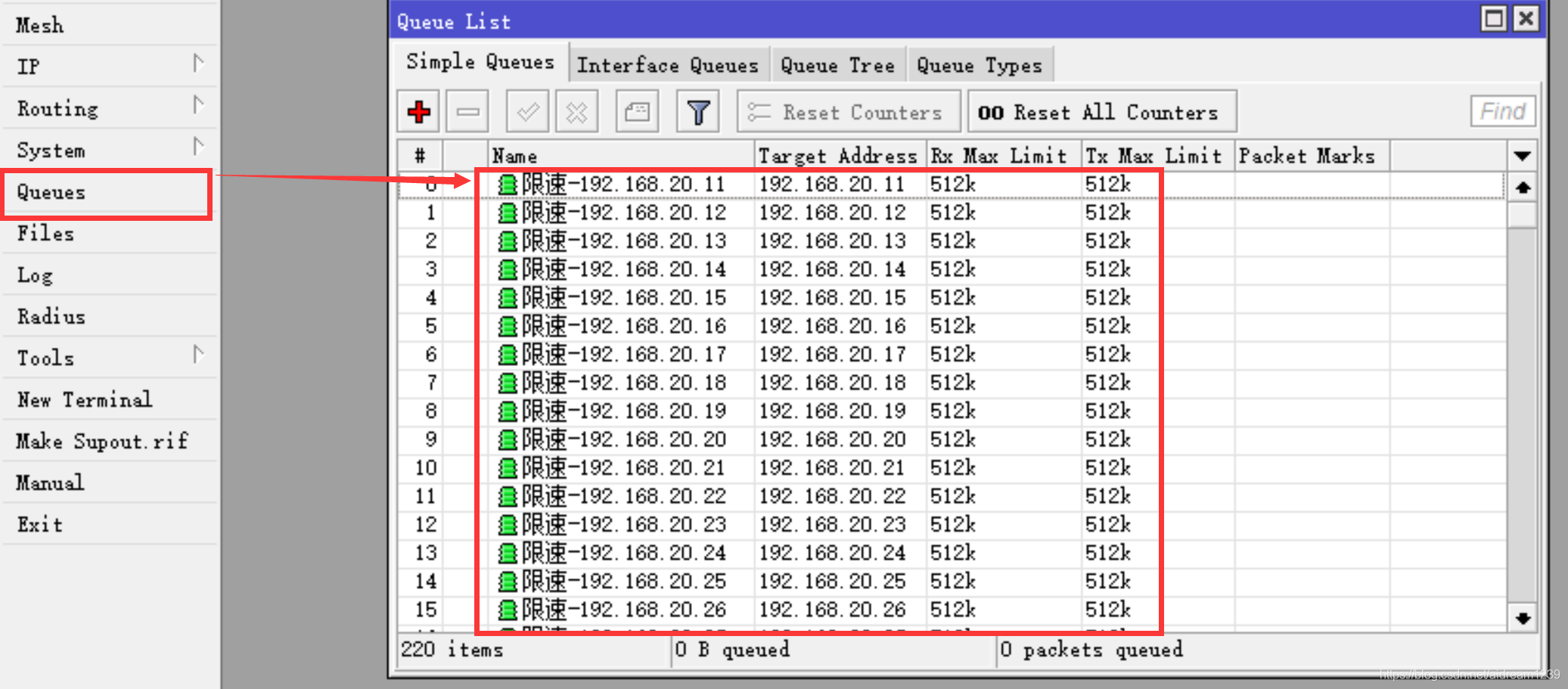

在Queues中可查看執行情況：

（7）整體測驗

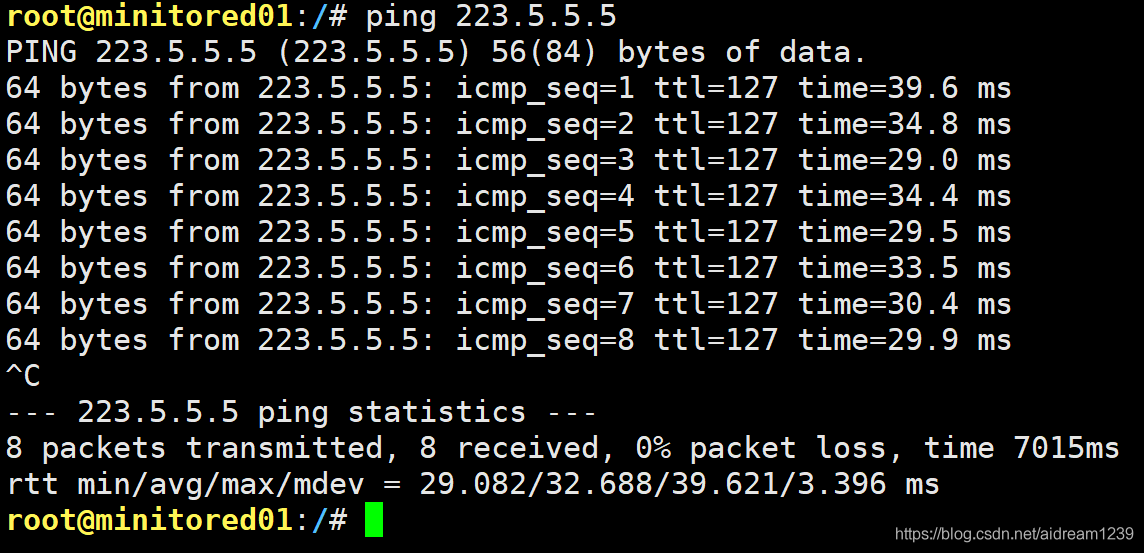

① 測驗是否正常上網

使用測驗機ping一下DNS，若能通，則ROS系統配置成功，若不通，則需要對照上面步驟排查，

② 測驗限速情況

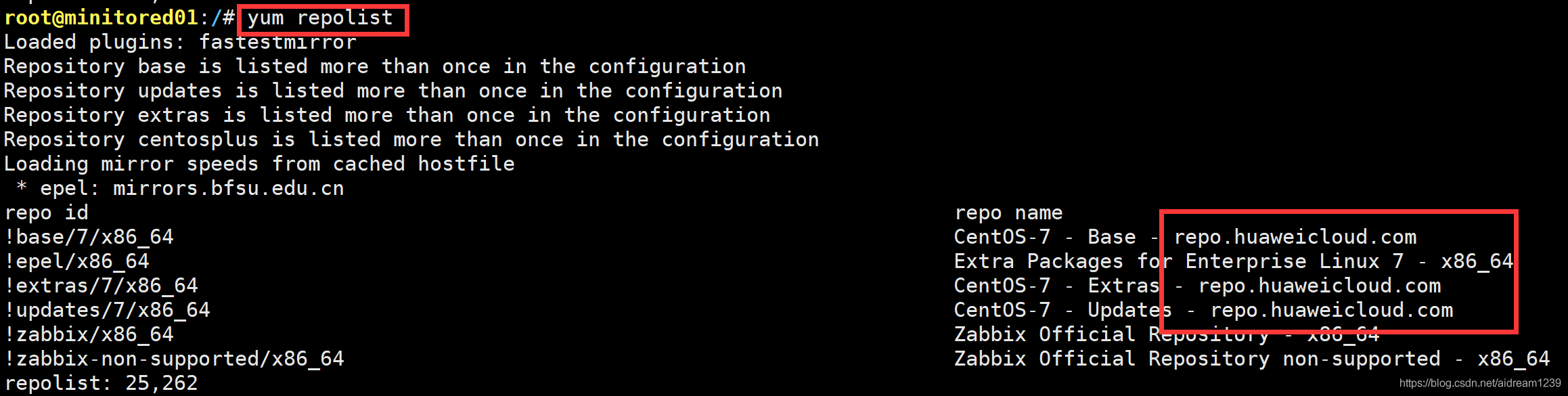

首先查看一下自己系統的yum源，把yum源改成國內的，規避國外源速度的影響，我這里用的華為源，windows系統可直接測速，具體怎么改我就不再寫了，百度大把大把教程，

測速方法很多，我使用speedtest的測速腳本：

1. pip（不知道為什么，我用wget直接安裝，給權限后用不了，只能用pip）：
#沒有pip的下面代碼塊有命令自己裝一下
wget https://bootstrap.pypa.io/get-pip.py --no-check-certificate
python get-pip.py
pip install speedtest-cli
which speedtest-cli #查找測速腳本所在位置，一般是/usr/bin下
cd /usr/bin
./speedtest-cli --list | grep China #查看國內所有節點
./speedtest-cli --server=xxxx --share
# xxxx是節點序號，share是將結果生成html頁面
2. wget：
wget -O speedtest-cli https://raw.githubusercontent.com/sivel/speedtest-cli/master/speedtest.py
chmod +x speedtest-cli #賦予腳本執行權限
./speedtest-cli --server=xxxx --share

安裝pip：
yum -y install epel-release
yum -y install python-pip

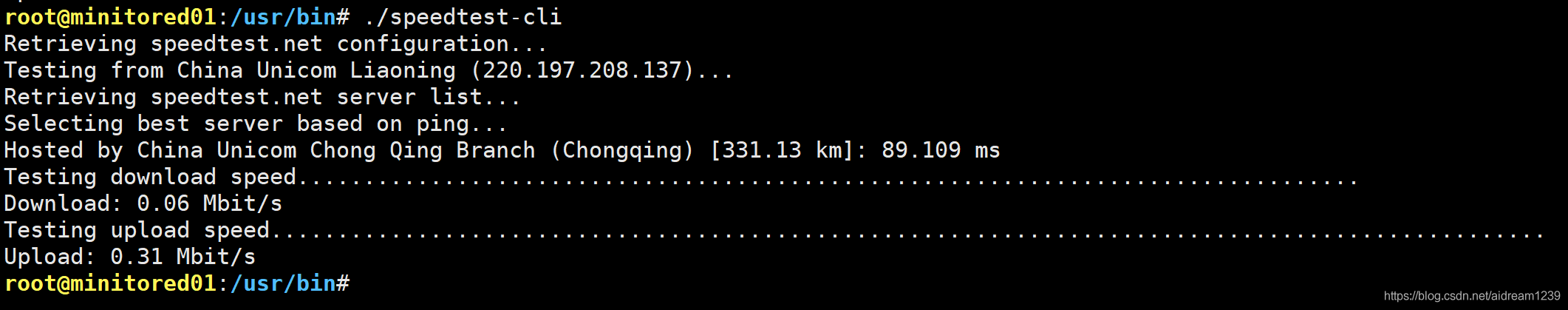

我現在寫這篇CSDN的網路環境很差（寬帶壞了，開的4G熱點），測出來的資料有問題，但是能看出來限速成功了（和上下行無限制相比）：

截止現在ROS算是能夠正常作業了，不過現在還很脆弱，防火墻啥的還沒設定，默認埠啥的也沒改，后面再補吧，
我還是一個軟路由小白，教程里肯定有不少在大佬眼里很幼稚的地方，請大佬們有時間的話一定幫我指出來，萬分感謝，
最后，如果感覺寫的還湊合的話，求一個贊，來自陌生人的每個贊都能讓我開心好久~
