Kubernetes 高可用集群落地二三事

一、高可用拓撲

可以設定 HA 集群：

• 使用堆疊（stacked）控制平面節點，其中 etcd 節點與控制平面節點共存；
• 使用外部 etcd 節點，其中 etcd 在與控制平面不同的節點上運行；

在設定 HA 集群之前，應該仔細考慮每種拓撲的優缺點，

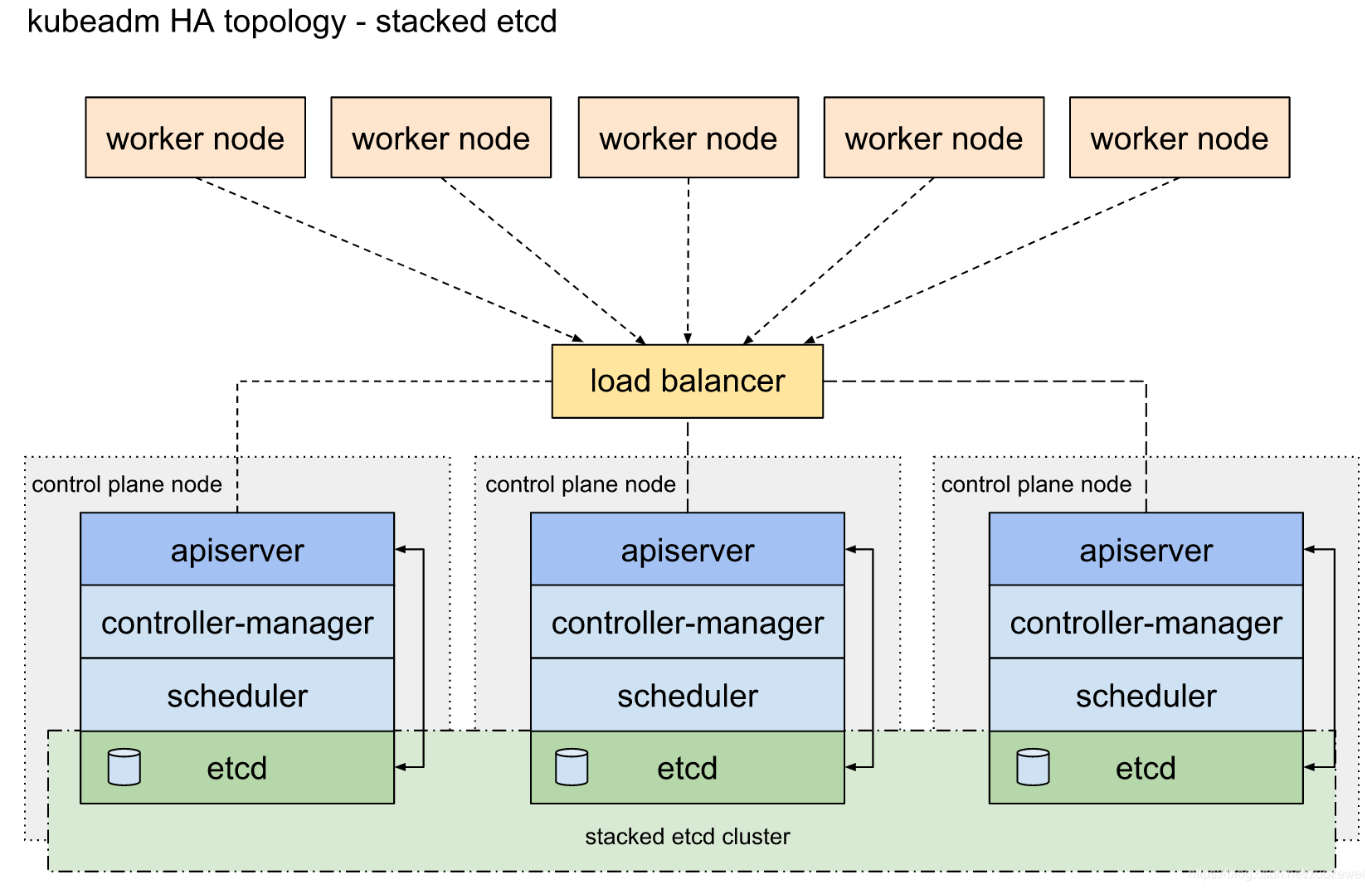

1、堆疊（Stacked） etcd 拓撲

主要特點：

• etcd 分布式資料存盤集群堆疊在 kubeadm 管理的控制平面節點上，作為控制平面的一個組件運行，
• 每個控制平面節點運行 kube-apiserver，kube-scheduler 和 kube-controller-manager 實體，
• kube-apiserver 使用 LB 暴露給作業節點，
• 每個控制平面節點創建一個本地 etcd 成員（member），這個 etcd 成員只與該節點的 kube-apiserver 通信，這同樣適用于本地 kube-controller-manager 和 kube-scheduler 實體，
• 簡單概況：每個 master 節點上運行一個 apiserver 和 etcd, etcd 只與本節點 apiserver 通信，
• 這種拓撲將控制平面和 etcd 成員耦合在同一節點上，相對使用外部 etcd 集群，設定起來更簡單，而且更易于副本管理，
• 然而堆疊集群存在耦合失敗的風險，如果一個節點發生故障，則 etcd 成員和控制平面實體都將丟失，并且冗余會受到影響，可以通過添加更多控制平面節點來降低此風險，應該為 HA 集群運行至少三個堆疊的控制平面節點（防止腦裂），
• 這是 kubeadm 中的默認拓撲，當使用 kubeadm init 和 kubeadm join --control-plane 時，在控制平面節點上會自動創建本地 etcd 成員，

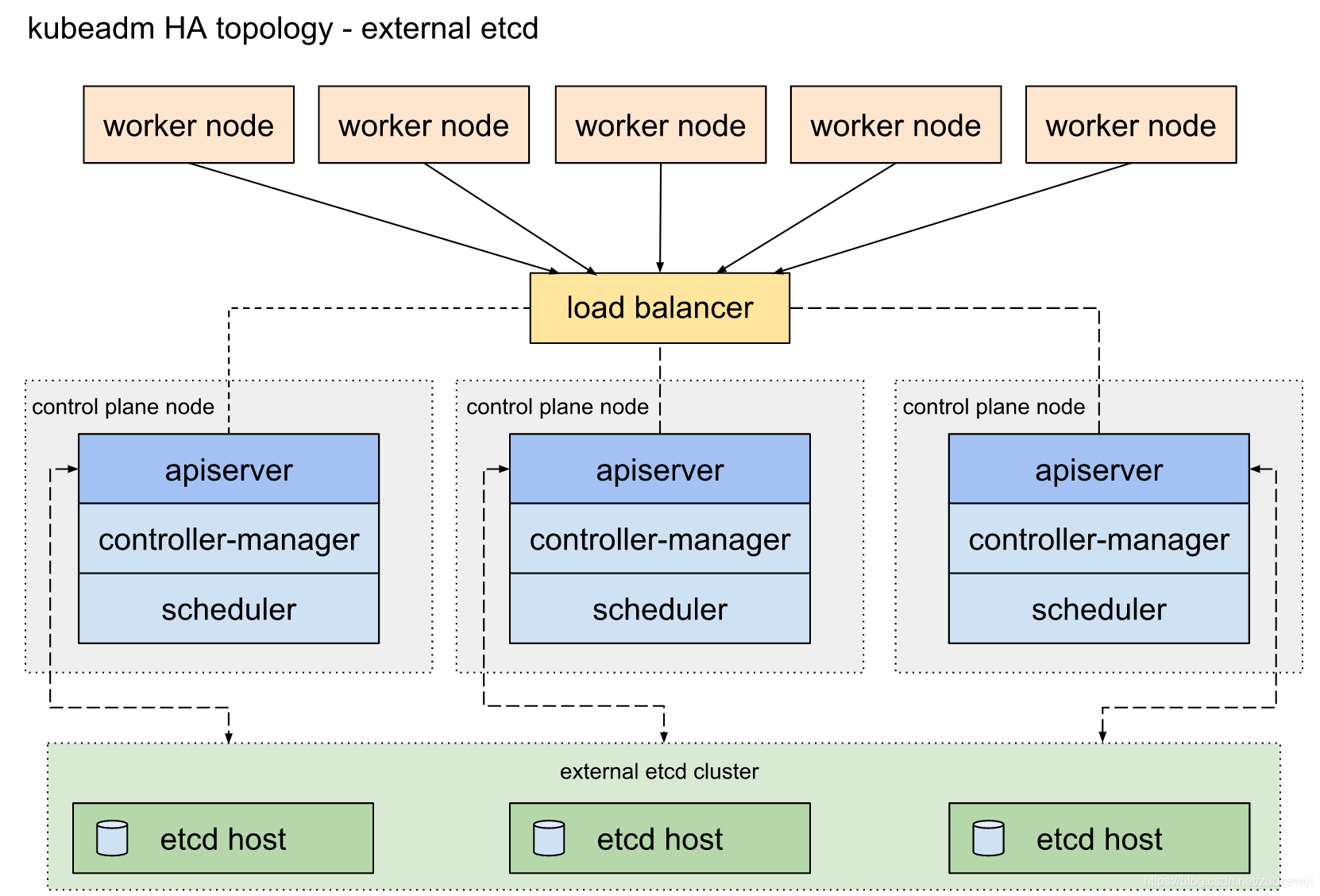

2、外部 etcd 拓撲

主要特點：

• 具有外部 etcd 的 HA 集群是一種這樣的拓撲，其中 etcd 分布式資料存盤集群在獨立于控制平面節點的其他節點上運行，
• 就像堆疊的 etcd 拓撲一樣，外部 etcd 拓撲中的每個控制平面節點都運行 kube-apiserver，kube-scheduler 和 kube-controller-manager 實體，
• 同樣 kube-apiserver 使用負載均衡器暴露給作業節點，但是，etcd 成員在不同的主機上運行，??每個 etcd 主機與每個控制平面節點的 kube-apiserver 通信，
• 簡單概況： etcd 集群運行在單獨的主機上，每個 etcd 都與 apiserver 節點通信，
• 這種拓撲結構解耦了控制平面和 etcd 成員，因此，它提供了一種 HA 設定，其中失去控制平面實體或者 etcd 成員的影響較小，并且不會像堆疊的 HA 拓撲那樣影響集群冗余，
• 但是，此拓撲需要兩倍于堆疊 HA 拓撲的主機數量，具有此拓撲的 HA 集群至少需要三個用于控制平面節點的主機和三個用于 etcd 節點的主機，
• 需要單獨設定外部 etcd 集群，

3、小結

官方這里主要是解決了高可用場景下 apiserver 與 etcd 集群的關系，以及控制平面節點防止單點故障，但是集群對外訪問介面不可能將三個 apiserver 都暴露出去，一個節點掛掉時還是不能自動切換到其他節點，官方只提到了一句“使用負載均衡器將 apiserver 暴露給作業節點”，而這恰恰是部署程序中需要解決的重點問題，

Notes: 此處的負載均衡器并不是 kube-proxy，此處的 Load Balancer 是針對 apiserver 的，

最后，我們總結一下兩種拓撲：

• 堆疊（Stacked） etcd 拓撲：設定簡單，易于副本管理 ，不過存在耦合失敗風險，如果節點發生故障，則 etcd 成員和控制平面實體有丟失的可能，推薦測驗開發環境；
• 外部 etcd 拓撲：解耦了控制平面和 etcd 成員，不會像堆疊的 HA 拓撲那樣有影響集群冗余的風險，不過需要兩倍于堆疊 HA 拓撲的主機數量，設定相對復雜，推薦生產環境，

二、部署架構

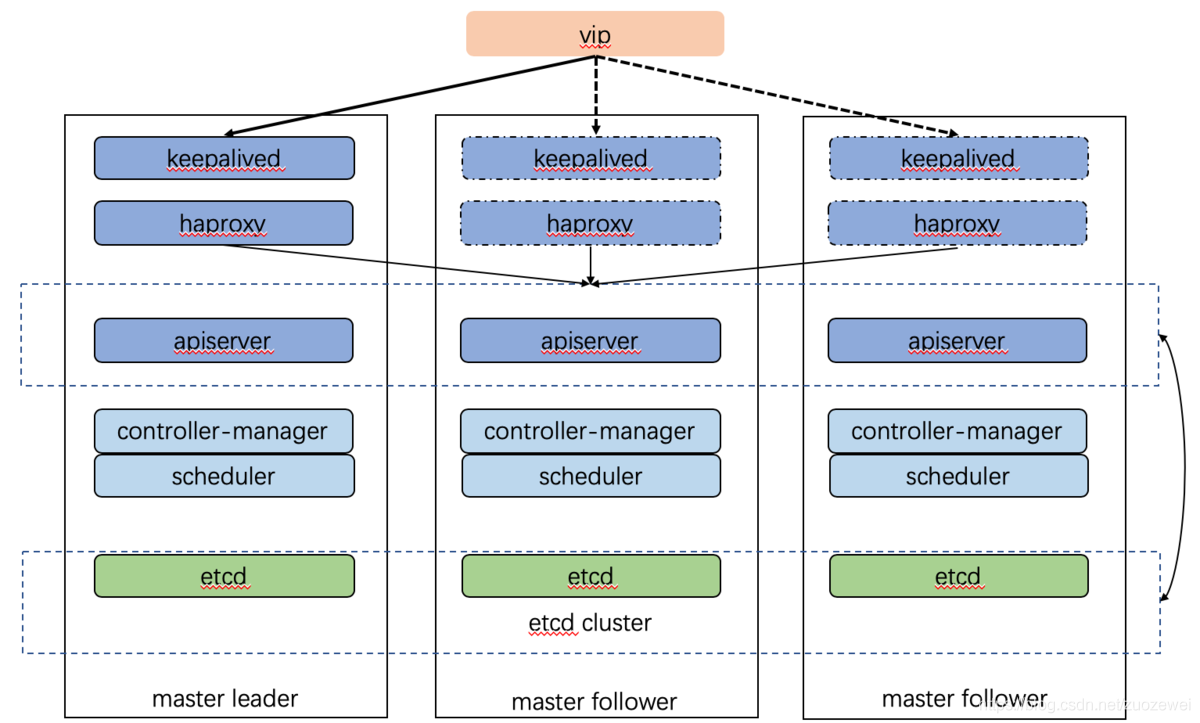

以下是我們在測驗環境所用的部署架構：

這里采用 kubeadm 方式搭建高可用 k8s 集群，k8s 集群的高可用實際是 k8s 各核心組件的高可用，這里使用主備模式：

• apiserver 通過 keepalived+haproxy 實作高可用，當某個節點故障時觸發 keepalived vip 轉移，haproxy 負責將流量負載到 apiserver 節點；
• controller-manager k8s 內部通過選舉方式產生領導者(由 --leader-elect 選型控制，默認為 true)，同一時刻集群內只有一個 controller-manager 組件運行，其余處于 backup 狀態；
• scheduler k8s 內部通過選舉方式產生領導者(由 --leader-elect 選型控制，默認為 true)，同一時刻集群內只有一個scheduler組件運行，其余處于 backup 狀態；
• etcd 通過運行 kubeadm 方式自動創建集群來實作高可用，部署的節點數為奇數，3節點方式最多容忍一臺機器宕機，

三、環境示例

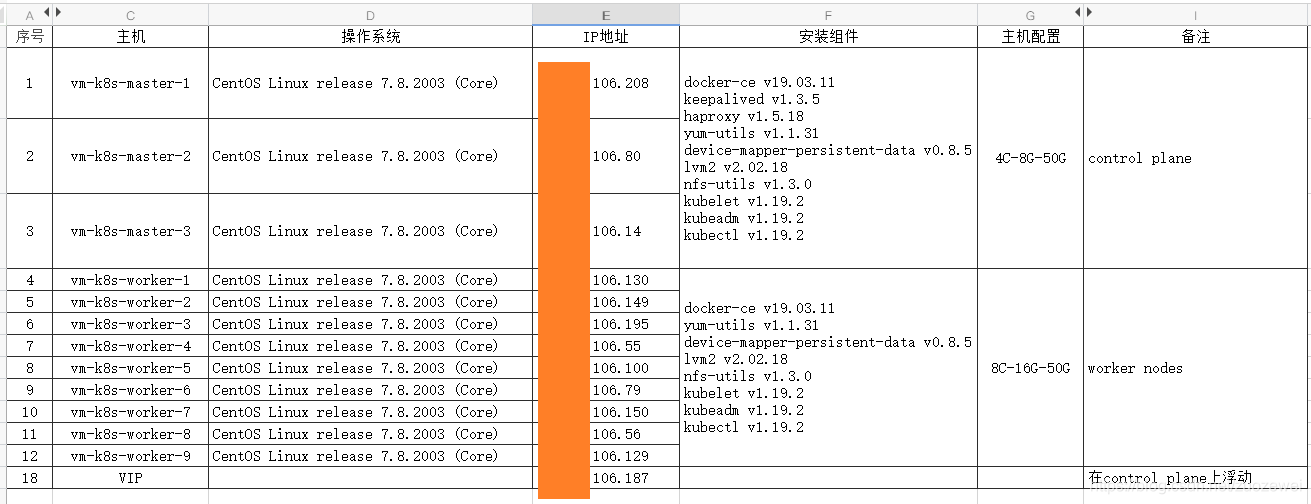

主機串列：

這里共有 12 臺主機，3 臺 control plane，9 臺 worker，

四、核心組件

1、haproxy

haproxy 提供高可用性，負載均衡，基于 TCP 和 HTTP 的代理，支持數以萬記的并發連接，

haproxy 可安裝在主機上，也可使用 docker 容器實作，文本采用第一種，

創建組態檔 /etc/haproxy/haproxy.cfg，重要配置以中文注釋標出：

#---------------------------------------------------------------------
# Example configuration for a possible web application.  See the
# full configuration options online.
#
#   https://www.haproxy.org/download/2.1/doc/configuration.txt
#   https://cbonte.github.io/haproxy-dconv/2.1/configuration.html
#
#---------------------------------------------------------------------

#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
    # to have these messages end up in /var/log/haproxy.log you will
    # need to:
    #
    # 1) configure syslog to accept network log events.  This is done
    #    by adding the '-r' option to the SYSLOGD_OPTIONS in
    #    /etc/sysconfig/syslog
    #
    # 2) configure local2 events to go to the /var/log/haproxy.log
    #   file. A line like the following can be added to
    #   /etc/sysconfig/syslog
    #
    #    local2.*                       /var/log/haproxy.log
    #
    log         127.0.0.1 local2

#    chroot      /var/lib/haproxy
    pidfile     /var/run/haproxy.pid
    maxconn     4000
#    user        haproxy
#    group       haproxy
    # daemon

    # turn on stats unix socket
    stats socket /var/lib/haproxy/stats

#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults
    mode                    http
    log                     global
    option                  httplog
    option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8
    option                  redispatch
    retries                 3
    timeout http-request    10s
    timeout queue           1m
    timeout connect         10s
    timeout client          1m
    timeout server          1m
    timeout http-keep-alive 10s
    timeout check           10s
    maxconn                 3000

#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
frontend  kubernetes-apiserver
    mode tcp
    bind *:9443  ## 監聽9443埠
    # bind *:443 ssl # To be completed ....

    acl url_static       path_beg       -i /static /images /javascript /stylesheets
    acl url_static       path_end       -i .jpg .gif .png .css .js

    default_backend             kubernetes-apiserver

#---------------------------------------------------------------------
# round robin balancing between the various backends
#---------------------------------------------------------------------
backend kubernetes-apiserver
    mode        tcp  # 模式tcp
    balance     roundrobin  # 采用輪詢的負載演算法
# k8s-apiservers backend  # 配置apiserver，埠6443
 server k8s-master-1 xxx.16.106.208:6443 check
 server k8s-master-2 xxx.16.106.80:6443 check
 server k8s-master-3 xxx.16.106.14:6443 check

分別在三個 master 節點啟動 haproxy，

2、keepalived

keepalived 是以 VRRP(虛擬路由冗余協議)協議為基礎, 包括一個 master 和多個 backup， master 劫持 vip 對外提供服務，master 發送組播，backup 節點收不到 vrrp 包時認為 master 宕機，此時選出剩余優先級最高的節點作為新的 master, 劫持 vip，keepalived 是保證高可用的重要組件，

keepalived 可安裝在主機上，也可使用 docker 容器實作，文本采用第一種，

配置 keepalived.conf, 重要部分以中文注釋標出：

! Configuration File for keepalived
global_defs {
   router_id k8s-master-1
}
vrrp_script chk_haproxy {
    script "/bin/bash -c 'if [[ $(netstat -nlp | grep 9443) ]]; then exit 0; else exit 1; fi'"  # haproxy 檢測
    interval 2  # 每2秒執行一次檢測
    weight 11 # 權重變化
}
vrrp_instance VI_1 {
    state MASTER  # backup節點設為BACKUP
    interface eth0
    virtual_router_id 50 # id設為相同，表示是同一個虛擬路由組
    priority 100 # 初始權重
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        172.16.106.187  # vip
    }
  track_script {
      chk_haproxy
  }
}

• vrrp_script 用于檢測 haproxy 是否正常，如果本機的 haproxy 掛掉，即使 keepalived 劫持vip，也無法將流量負載到 apiserver，
• 我所查閱的網路教程全部為檢測行程, 類似 killall -0 haproxy，這種方式用在主機部署上可以，但容器部署時，在 keepalived 容器中無法知道另一個容器 haproxy 的活躍情況，因此我在此處通過檢測埠號來判斷 haproxy 的健康狀況，
• weight 可正可負，為正時檢測成功 +weight，相當與節點檢測失敗時本身 priority 不變，但其他檢測成功節點 priority 增加，為負時檢測失敗本身 priority 減少，
• 另外很多文章中沒有強調 nopreempt 引數，意為不可搶占，此時 master 節點失敗后，backup 節點也不能接管 vip，因此我將此配置刪去，

分別在三臺節點啟動 keepalived，查看 keepalived master 日志：

Dec 25 15:52:45 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Script(chk_haproxy) succeeded  # haproxy檢測成功
Dec 25 15:52:46 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Changing effective priority from 100 to 111 # priority增加
Dec 25 15:54:06 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Transition to MASTER STATE
Dec 25 15:54:06 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Received advert with lower priority 111, ours 111, forcing new election
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Entering MASTER STATE
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) setting protocol VIPs. # 設定vip
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on eth0 for 172.16.106.187
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:07 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:07 k8s-master-1 avahi-daemon[756]: Registering new address record for 172.16.106.187 on eth0.IPv4.
Dec 25 15:54:10 k8s-master-1 kubelet: E1225 15:54:09.999466    1047 kubelet_node_status.go:442] Error updating node status, will retry: failed to patch status "{\"status\":{\"$setElementOrder/conditions\":[{\"type\":\"NetworkUnavailable\"},{\"type\":\"MemoryPressure\"},{\"type\":\"DiskPressure\"},{\"type\":\"PIDPressure\"},{\"type\":\"Ready\"}],\"addresses\":[{\"address\":\"172.16.106.187\",\"type\":\"InternalIP\"},{\"address\":\"k8s-master-1\",\"type\":\"Hostname\"},{\"$patch\":\"replace\"}],\"conditions\":[{\"lastHeartbeatTime\":\"2020-12-25T07:54:09Z\",\"type\":\"MemoryPressure\"},{\"lastHeartbeatTime\":\"2020-12-25T07:54:09Z\",\"type\":\"DiskPressure\"},{\"lastHeartbeatTime\":\"2020-12-25T07:54:09Z\",\"type\":\"PIDPressure\"},{\"lastHeartbeatTime\":\"2020-12-25T07:54:09Z\",\"type\":\"Ready\"}]}}" for node "k8s-master-1": Patch "https://apiserver.demo:6443/api/v1/nodes/k8s-master-1/status?timeout=10s": write tcp 172.16.106.208:46566->172.16.106.187:6443: write: connection reset by peer
Dec 25 15:54:11 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:11 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Sending/queueing gratuitous ARPs on eth0 for 172.16.106.187
Dec 25 15:54:11 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:11 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:11 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:11 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:54:12 k8s-master-1 Keepalived_vrrp[12562]: Sending gratuitous ARP on eth0 for 172.16.106.187

查看 master vip:

[root@k8s-master-1 ~]# ip a|grep eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    inet 172.16.106.208/24 brd 172.16.106.255 scope global noprefixroute dynamic eth0
    inet 172.16.106.187/32 scope global eth0

可以看到 vip 已系結到 keepalived master

下面進行破壞性測驗：

暫停 keepalived master 節點 haproxy:

[root@k8s-master-1 ~]# service haproxy stop
Redirecting to /bin/systemctl stop haproxy.service

查看 keepalived k8s-master-1 節點日志:

Dec 25 15:58:31 k8s-master-1 Keepalived_vrrp[12562]: /bin/bash -c 'if [[ $(netstat -nlp | grep 9443) ]]; then exit 0; else exit 1; fi' exited with status 1
Dec 25 15:58:31 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Script(chk_haproxy) failed
Dec 25 15:58:31 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Changing effective priority from 111 to 100
Dec 25 15:58:32 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Received advert with higher priority 111, ours 100
Dec 25 15:58:32 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) Entering BACKUP STATE
Dec 25 15:58:32 k8s-master-1 Keepalived_vrrp[12562]: VRRP_Instance(VI_1) removing protocol VIPs.

可以看到 haproxy 檢測失敗，priority 降低，同時另一節點 priority 比 k8s-master-1 節點高， k8s-master-1 置為 backup

查看 k8s-master-2 節點 keepalived日志：

Dec 25 15:58:35 k8s-master-2 Keepalived_vrrp[3661]: VRRP_Instance(VI_1) Transition to MASTER STATE
Dec 25 15:58:35 k8s-master-2 Keepalived_vrrp[3661]: VRRP_Instance(VI_1) Received advert with lower priority 111, ours 111, forcing new election
Dec 25 15:58:36 k8s-master-2 Keepalived_vrrp[3661]: VRRP_Instance(VI_1) Entering MASTER STATE
Dec 25 15:58:36 k8s-master-2 Keepalived_vrrp[3661]: VRRP_Instance(VI_1) setting protocol VIPs.
Dec 25 15:58:36 k8s-master-2 Keepalived_vrrp[3661]: Sending gratuitous ARP on eth0 for 172.16.106.187
Dec 25 15:58:36 k8s-master-2 avahi-daemon[740]: Registering new address record for 172.16.106.187 on eth0.IPv4.

可以看到 k8s-master-2 被選舉為新的 master，

五、安裝部署

1、安裝 docker / kubelet

參考上文 使用 kubeadm 安裝單master kubernetes 集群（腳本版）

2、初始化第一個 master

kubeadm.conf 為初始化的組態檔：

[root@master01 ~]# more kubeadm-config.yaml
apiVersion: kubeadm.k8s.io/v1beta2
kind: ClusterConfiguration
kubernetesVersion: v1.16.4
apiServer:
  certSANs:    #填寫所有kube-apiserver節點的hostname、IP、VIP
  - k8s-master-1
  - k8s-master-2
  - k8s-master-3
  - k8s-worker-1
  - apiserver.demo
.....
controlPlaneEndpoint: "172.27.34.130:6443"
networking:
  podSubnet: "10.244.0.0/16"

初始化 k8s-master-1：

# kubeadm init
# 根據您服務器網速的情況，您需要等候 3 - 10 分鐘
kubeadm init --config=kubeadm-config.yaml --upload-certs

# 配置 kubectl
rm -rf /root/.kube/
mkdir /root/.kube/
cp -i /etc/kubernetes/admin.conf /root/.kube/config

# 安裝 calico 網路插件
# 參考檔案 https://docs.projectcalico.org/v3.13/getting-started/kubernetes/self-managed-onprem/onpremises
echo "安裝calico-3.13.1"
kubectl apply -f calico-3.13.1.yaml

3、初始化第二、三個 master 節點

可以和第一個Master節點一起初始化第二、三個Master節點，也可以從單Master節點調整過來，只需要：

• 增加 Master 的 LoadBalancer
• 將所有節點的 /etc/hosts 檔案中 apiserver.demo 決議為 LoadBalancer 的地址
• 添加第二、三個Master節點
• 初始化 master 節點的 token 有效時間為 2 小時

這里我們演示第一個Master節點初始化2個小時后再初始化：

# 只在 第一個 master 上執行
[root@k8s-master-1 ~]# kubeadm init phase upload-certs --upload-certs
I1225 16:25:00.247925   19101 version.go:252] remote version is much newer: v1.20.1; falling back to: stable-1.19
W1225 16:25:01.120802   19101 configset.go:348] WARNING: kubeadm cannot validate component configs for API groups [kubelet.config.k8s.io kubeproxy.config.k8s.io]
[upload-certs] Storing the certificates in Secret "kubeadm-certs" in the "kube-system" Namespace
[upload-certs] Using certificate key:
5c120930eae91fc19819f1cbe71a6986a78782446437778cc0777062142ef1e6

獲得 join 命令：

# 只在 第一個 master 節點上執行
[root@k8s-master-1 ~]# kubeadm token create --print-join-command
W1225 16:26:27.642047   20949 configset.go:348] WARNING: kubeadm cannot validate component configs for API groups [kubelet.config.k8s.io kubeproxy.config.k8s.io]
kubeadm join apiserver.demo:6443 --token kab883.kyw62ylnclbf3mi6     --discovery-token-ca-cert-hash sha256:566a7142ed059ab5dee403dd4ef6d52cdc6692fae9c05432e240bbc08420b7f0

則，第二、三個 master 節點的 join 命令如下：

# 命令列中，前面為獲得的 join 命令，control-plane 指定的為獲得的 certificate key
kubeadm join apiserver.demo:6443 --token kab883.kyw62ylnclbf3mi6 \
--discovery-token-ca-cert-hash sha256:566a7142ed059ab5dee403dd4ef6d52cdc6692fae9c05432e240bbc08420b7f0 \
--control-plane --certificate-key 5c120930eae91fc19819f1cbe71a6986a78782446437778cc0777062142ef1e6

檢查 master 初始化結果:

[root@k8s-master-1 ~]# kubectl get nodes
NAME           STATUS   ROLES    AGE   VERSION
k8s-master-1   Ready    master   2d   v1.19.2
k8s-master-2   Ready    master   2d   v1.19.2
k8s-master-3   Ready    master   2d   v1.19.2

4、初始化 worker節點

針對所有的 worker 節點執行:

# 只在 worker 節點執行
# 替換 x.x.x.x 為 ApiServer LoadBalancer 的 IP 地址
export MASTER_IP=x.x.x.x
# 替換 apiserver.demo 為初始化 master 節點時所使用的 APISERVER_NAME
export APISERVER_NAME=apiserver.demo
echo "${MASTER_IP}   ${APISERVER_NAME}" >> /etc/hosts

# 替換為前面 kubeadm token create --print-join-command 的輸出結果
kubeadm join apiserver.demo:6443 --token kab883.kyw62ylnclbf3mi6     --discovery-token-ca-cert-hash sha256:566a7142ed059ab5dee403dd4ef6d52cdc6692fae9c05432e240bbc08420b7f0

檢查 worker 初始化結果:

[root@k8s-master-1 ~]# kubectl get nodes
NAME           STATUS   ROLES    AGE   VERSION
k8s-master-1   Ready    master   2d   v1.19.2
k8s-master-2   Ready    master   2d   v1.19.2
k8s-master-3   Ready    master   2d   v1.19.2
k8s-worker-1   Ready    <none>   2d   v1.19.2
k8s-worker-2   Ready    <none>   2d   v1.19.2
k8s-worker-3   Ready    <none>   2d   v1.19.2
k8s-worker-4   Ready    <none>   2d   v1.19.2
k8s-worker-5   Ready    <none>   2d   v1.19.2
k8s-worker-6   Ready    <none>   2d   v1.19.2
k8s-worker-7   Ready    <none>   2d   v1.19.2
k8s-worker-8   Ready    <none>   2d   v1.19.2
k8s-worker-9   Ready    <none>   2d   v1.19.2

本文資料：

• https://github.com/zuozewei/blog-example/tree/master/Kubernetes/k8s-install-HA-cluster

參考資料：

• [1]：https://www.kuboard.cn/install/install-kubernetes.html
• [2]：https://github.com/loong576/Centos7.6-install-k8s-v1.16.4-HA-cluster
• [3]：https://kubernetes.io/zh/docs/setup/production-environment/tools/kubeadm/ha-topology/
• [4]：https://www.kubernetes.org.cn/6964.html
