STM32電機控制--API函式應用

 基于ST MC SDK 5.2版本的應用
 一般的電機操作呼叫API就足夠控制基本的電機運行

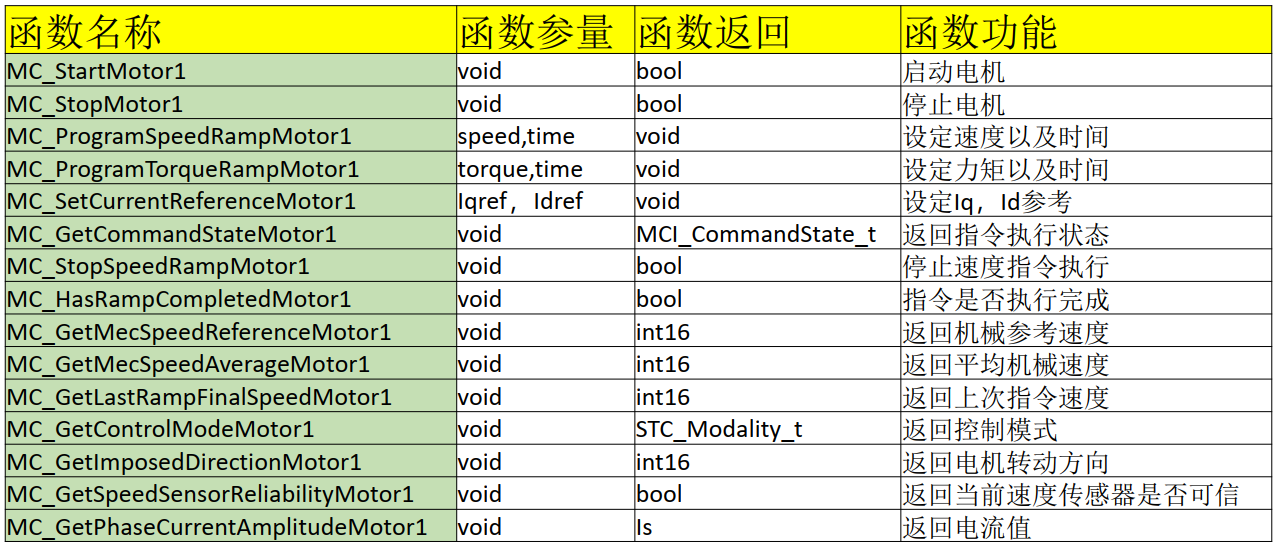

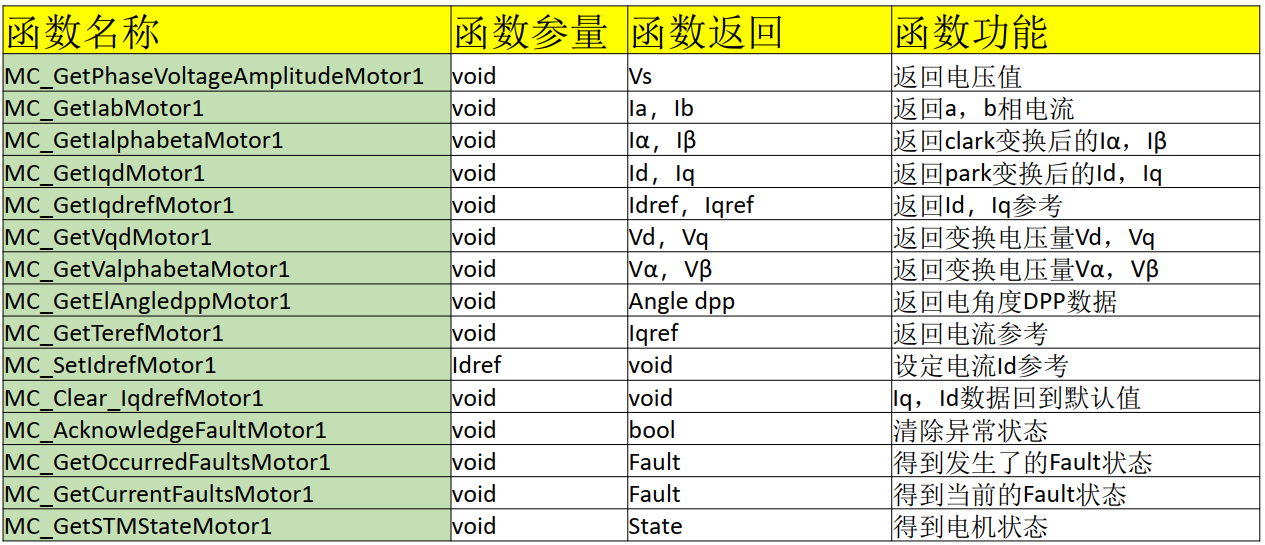

 下圖是API函式的串列:

1. 應用一 ：API速度的控制-控制電機的啟動停止

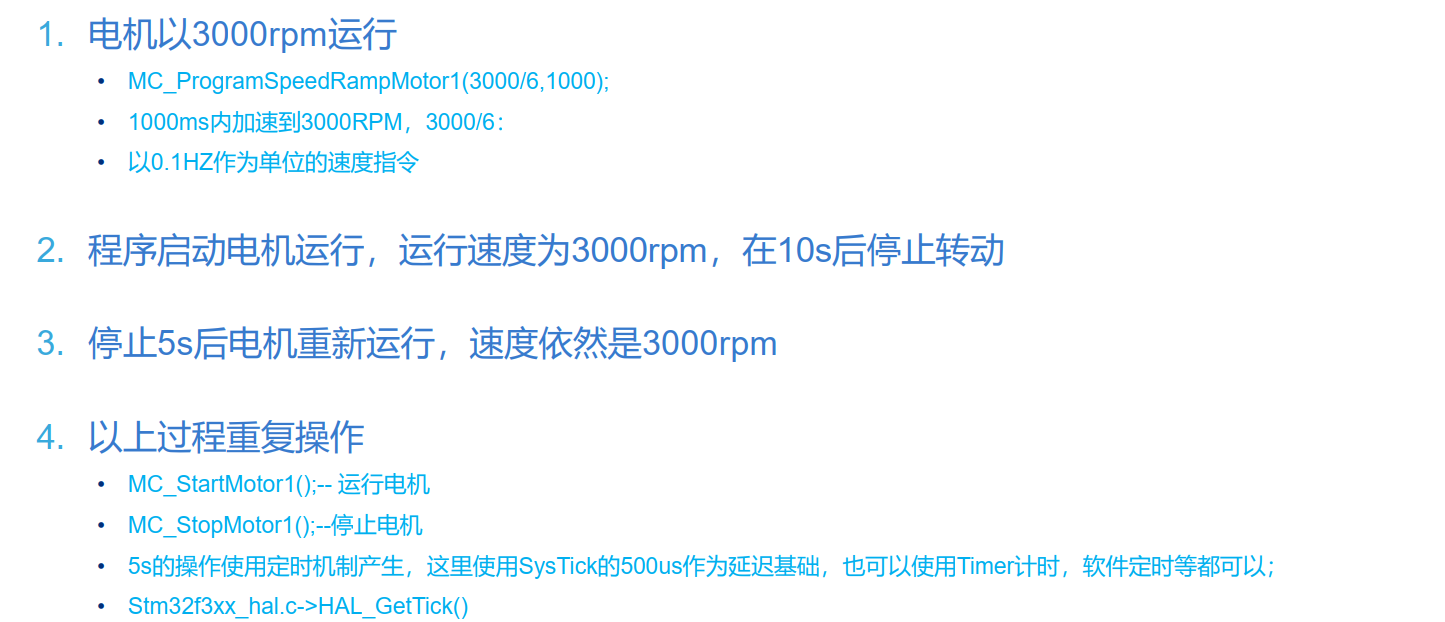

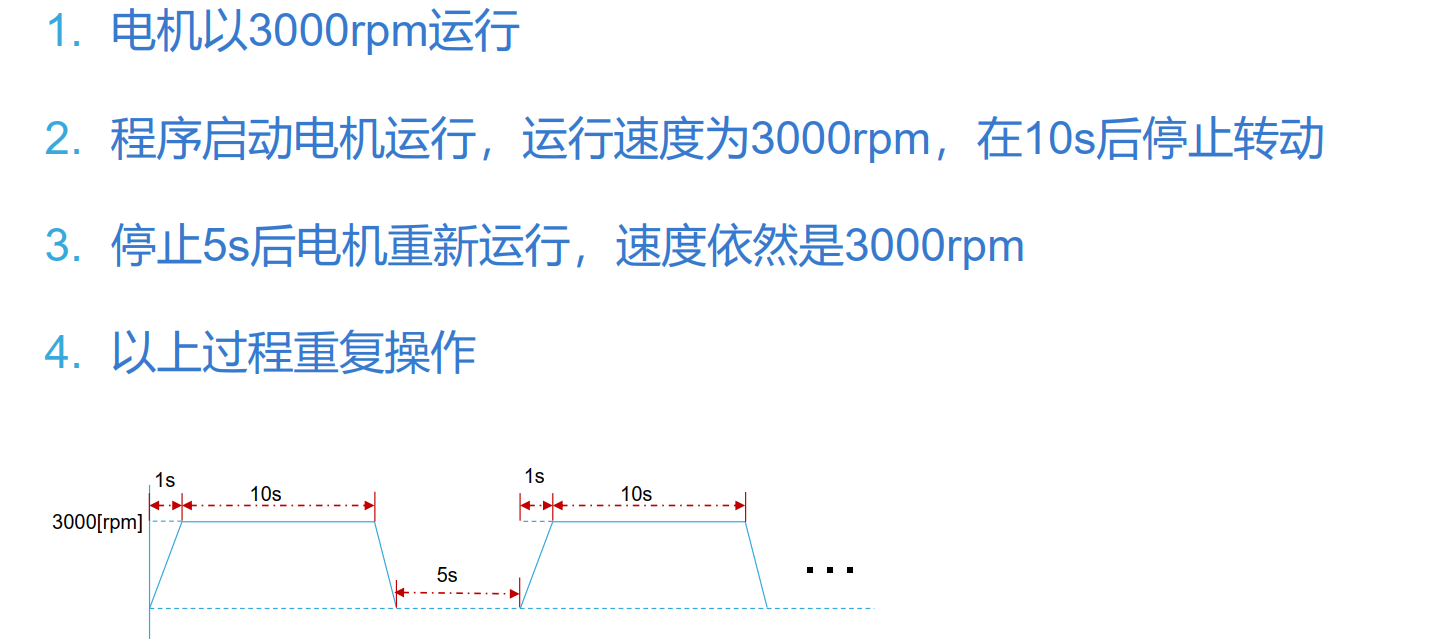

程式啟動后，電機以3000RMP的速度運行10S后停止
停止5S后，電機重新以3000RPM轉速運行10S后停止
以上程序重復操作

注意：速度指令引數是以0.1Hz為單位，3000RPM=3000/6(0.1Hz)

在MotorControl Workbench 5.2.0生成的程式基礎上添加代碼，在main.c中添加

/* USER CODE BEGIN PFP */
/* Private function prototypes -----------------------------*/

/* USER CODE END PFP */

/* USER CODE BEGIN 0 */
void Delay_Handler(void)
{
  delay_cnt++;
  if(delay_cnt>2000)          //1s計時
	{
		delay_cnt=0;

		if(delay_start_flag==0x30)  //啟動10s計時
		{
			delay_cnt1++;
			if(delay_cnt1>9)          //10S
			{
				delay_cnt1=0;
				delay_start_flag=0x20;
				delay_10s_flag=1;       //10S時間到標志位
			}
		}
		else if(delay_start_flag==0x20)  //啟動5s計時
		{
			delay_cnt1++;
			if(delay_cnt1>4)           //5S
			{
			  delay_cnt1=0;
			  delay_start_flag=0x30;
			  delay_5s_flag=1;   //5S時間到標志位
			}
		}
	}
}
/* USER CODE END 0 */

int main(void)中

  /* USER CODE BEGIN 2 */

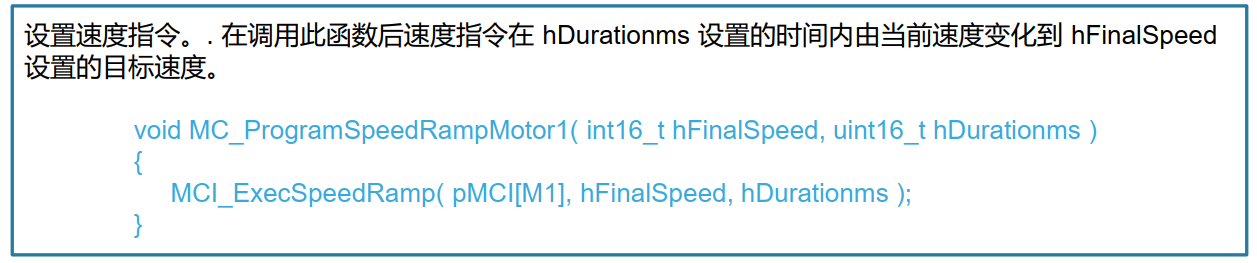

  MC_ProgramSpeedRampMotor1(3000/6,1000);  //1s內加速到3000RPM
  MC_StartMotor1();      //啟動電機

  /* USER CODE END 2 */

  /* USER CODE BEGIN 3 */

		if(delay_10s_flag==1)     //10S
		{
			MC_StopMotor1();         //停止電機運行
			delay_10s_flag=0;
		}
		if(delay_5s_flag==1)     //5S
		{
			MC_StartMotor1();
			delay_5s_flag=0;
		}

在stm32f4xx_mc_it.c中添加

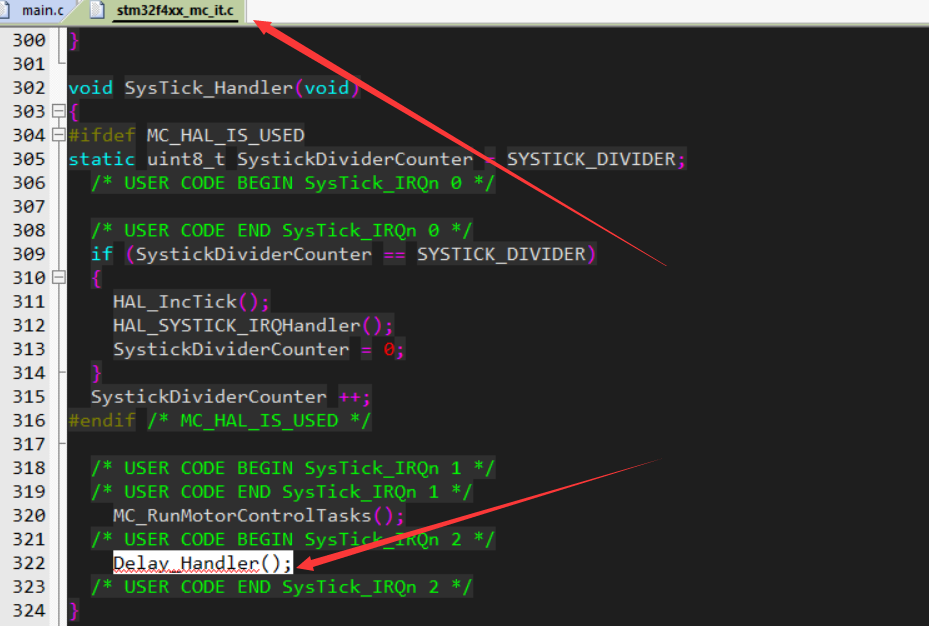

滴答定時中斷程式里面呼叫定義的函式Delay_Handler(void);

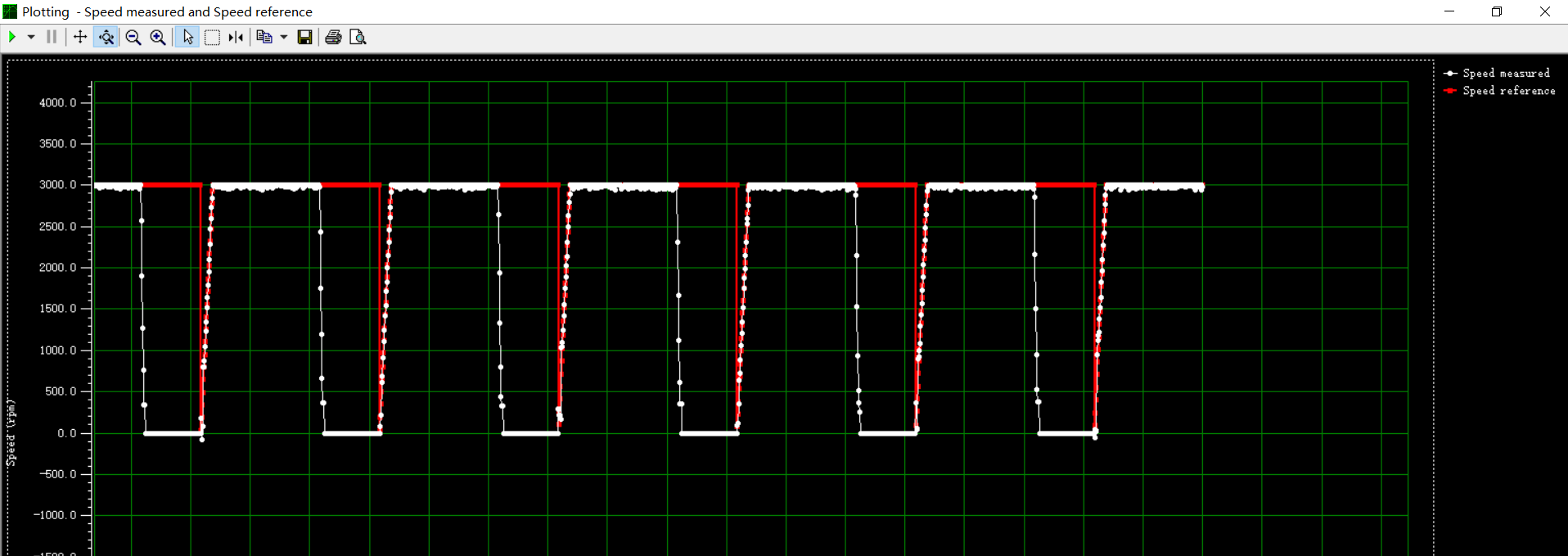

添加完后編譯下載即可實作3000RPM運行10S停止5S運行10S…的回圈

2. 應用二 ：PI組件介面函式做在線引數修改

在程式中修改速度PI值
修改為原始值的2倍
修改為原始值的0.3倍

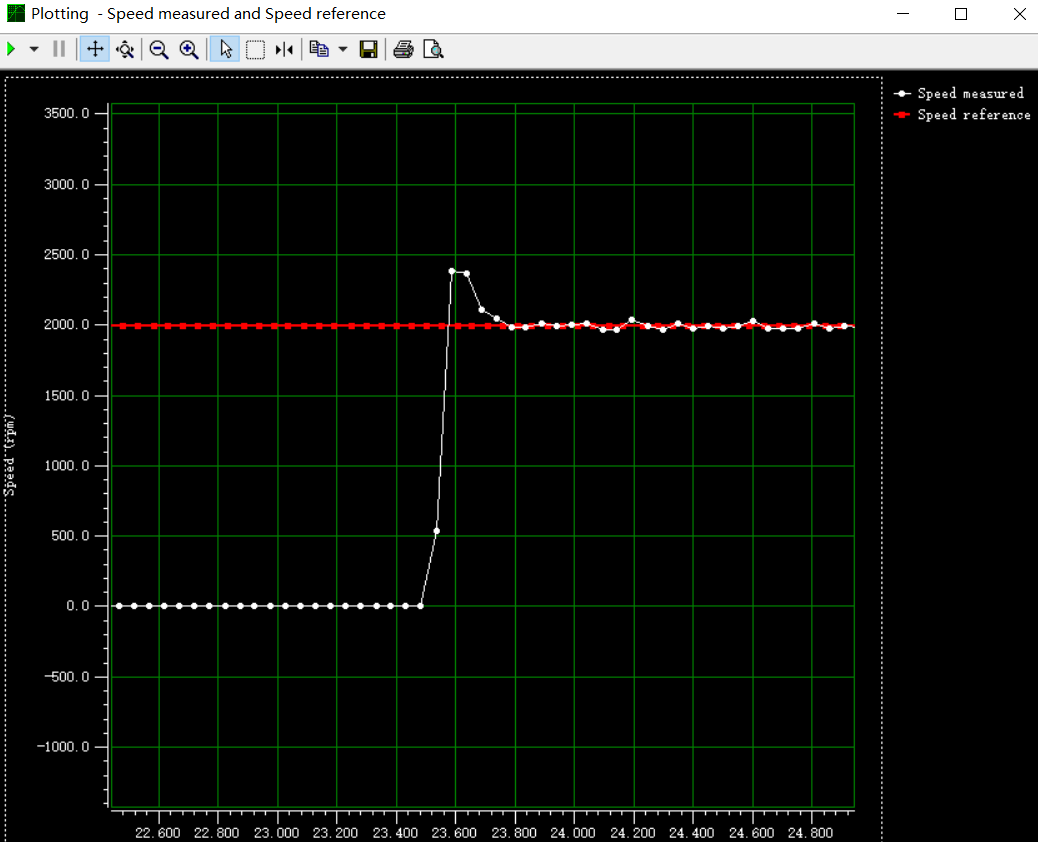

觀察引數修改后的速度曲線

在MotorControl Workbench 5.2.0生成的程式基礎上添加代碼，在main.c中添加

添加頭檔案mc_extended_api.h

/* USER CODE BEGIN Includes */
#include "mc_extended_api.h"
/* USER CODE END Includes */

變數定義

/* USER CODE BEGIN PV */
/* Private variables ---------------------------------------------------------*/
MCT_Handle_t *pMctHdl;                       //定義的變數
static int16_t Speed_Kp,Speed_Ki;
/* USER CODE END PV */

main函式中添加

  /* USER CODE BEGIN 2 */
  pMctHdl = GetMCT(M1);
  Speed_Kp= PID_GetKP(pMctHdl->pPIDSpeed);
  Speed_Ki= PID_GetKI(pMctHdl->pPIDSpeed);

  PID_SetKP(pMctHdl->pPIDSpeed,Speed_Kp*2);
  PID_SetKI(pMctHdl->pPIDSpeed,Speed_Ki*2);
  /* USER CODE END 2 */

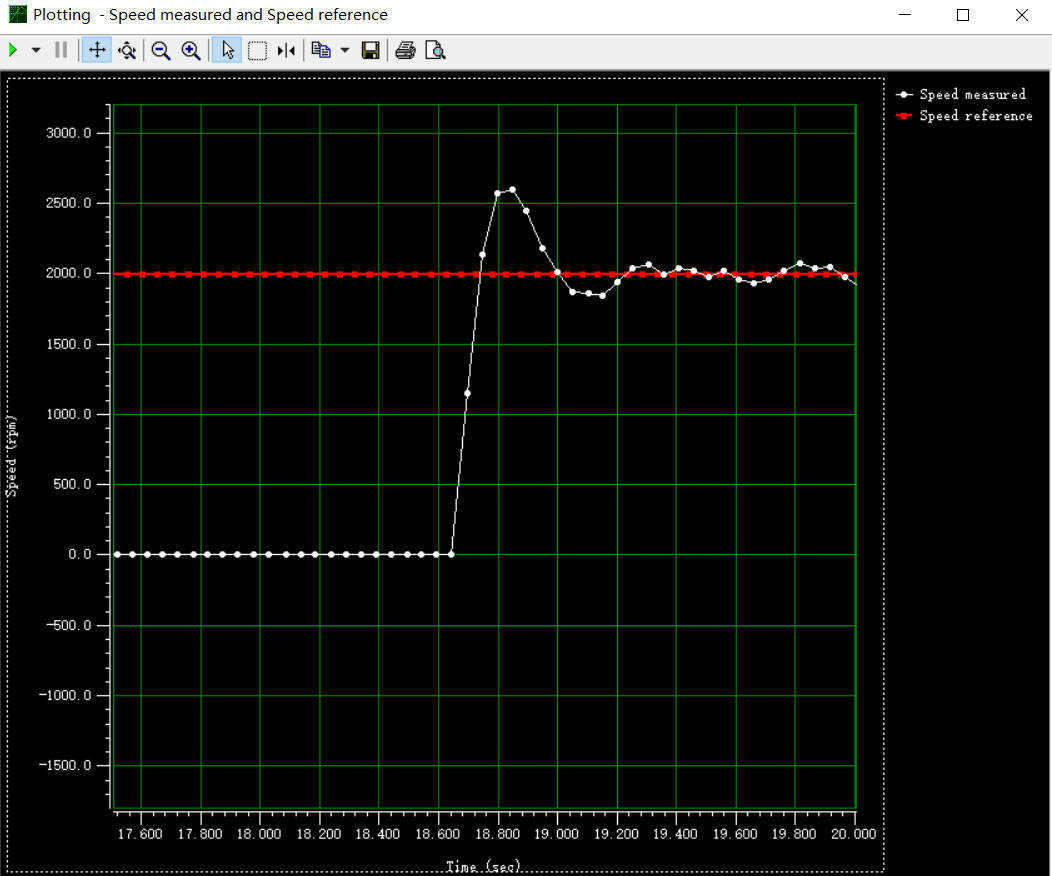

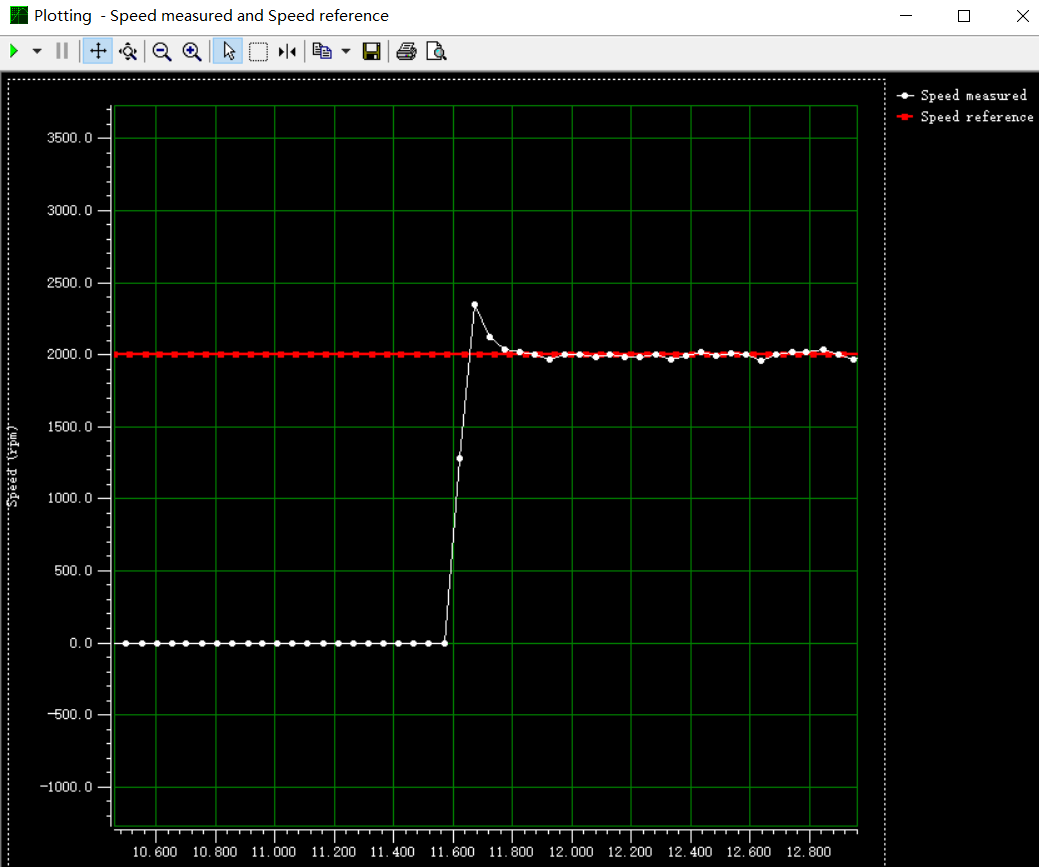

編譯下載并查看速度曲線

• 原始倍數的時候

  PID_SetKP(pMctHdl->pPIDSpeed,Speed_Kp*1);
  PID_SetKI(pMctHdl->pPIDSpeed,Speed_Ki*1);

• 2倍PI的時候

  PID_SetKP(pMctHdl->pPIDSpeed,Speed_Kp*2);
  PID_SetKI(pMctHdl->pPIDSpeed,Speed_Ki*2);

• 0.3倍PI的時候

  PID_SetKP(pMctHdl->pPIDSpeed,Speed_Kp*0.3);
  PID_SetKI(pMctHdl->pPIDSpeed,Speed_Ki*0.3);

3. 應用三 ：基于MC SDK狀態的切換

速度正轉3000rpm
速度立刻反轉-3000rpm

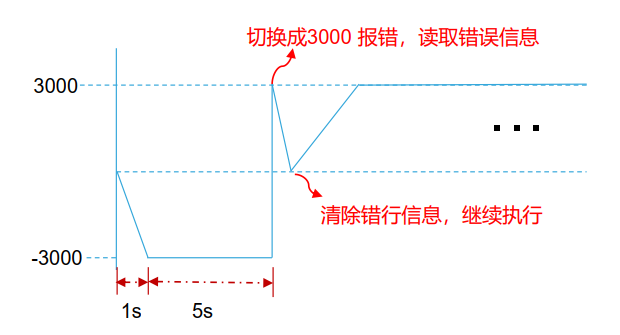

產生狀態報錯，需要程式回傳報錯資訊
清除報錯資訊，回傳到IDLE狀態
然后繼續執行反轉-3000rpm速度指令

這個實驗一開始是采用的HALL傳感器來測驗，但是發現速度能進行正常切換，不會報故障停機，然后換了無傳感器模式的之后，就會報速度反饋錯誤的故障停機，下邊是基于無傳感器模式的:

在MotorControl Workbench 5.2.0生成的程式(Sensorless)基礎上添加代碼，在main.c中添加

main函式中添加

  /* USER CODE BEGIN 2 */
  MC_ProgramSpeedRampMotor1(3000/6,1000);
  MC_StartMotor1();
  HAL_Delay(5000);
  MC_ProgramSpeedRampMotor1(-3000/6,1000);
  /* USER CODE END 2 */

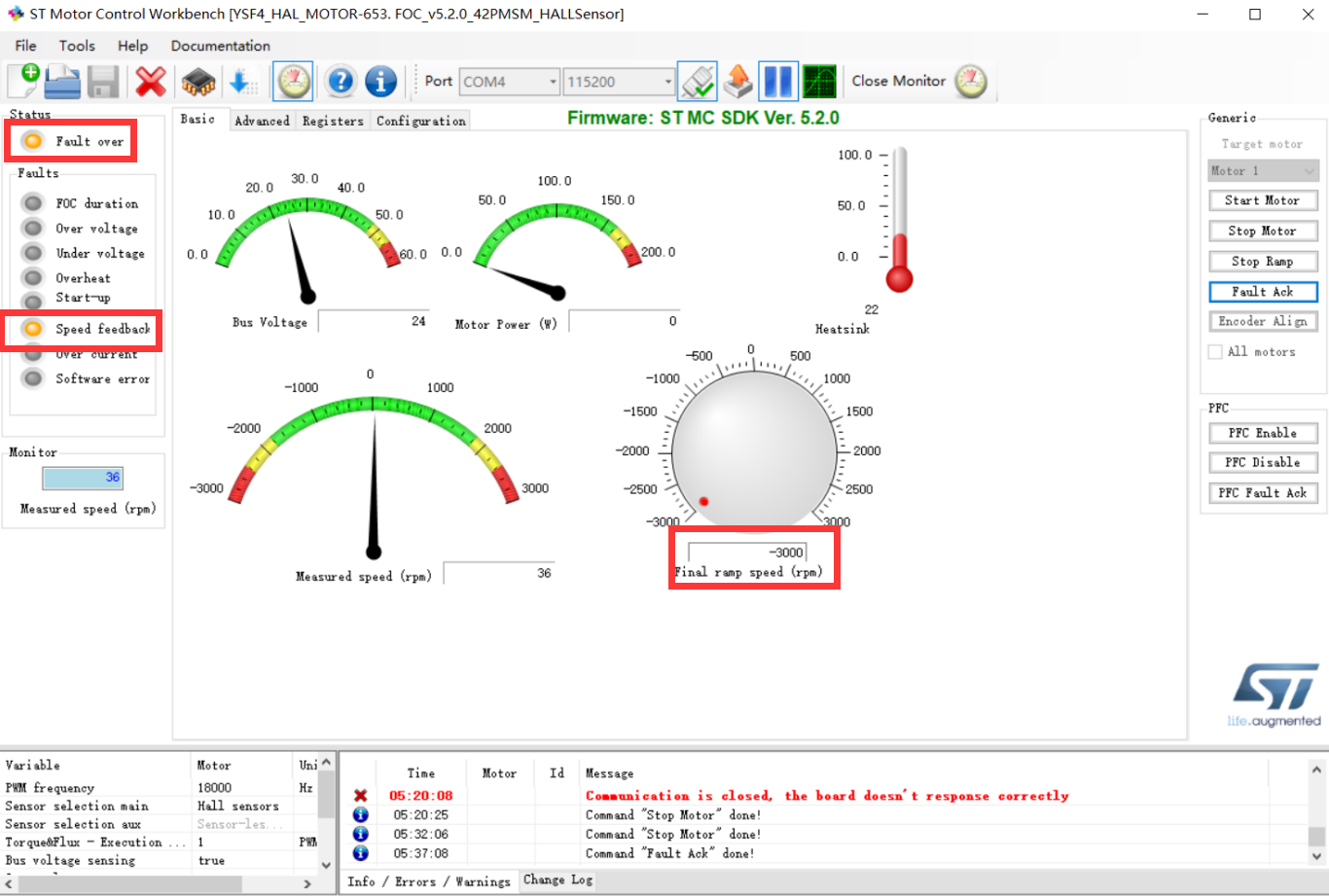

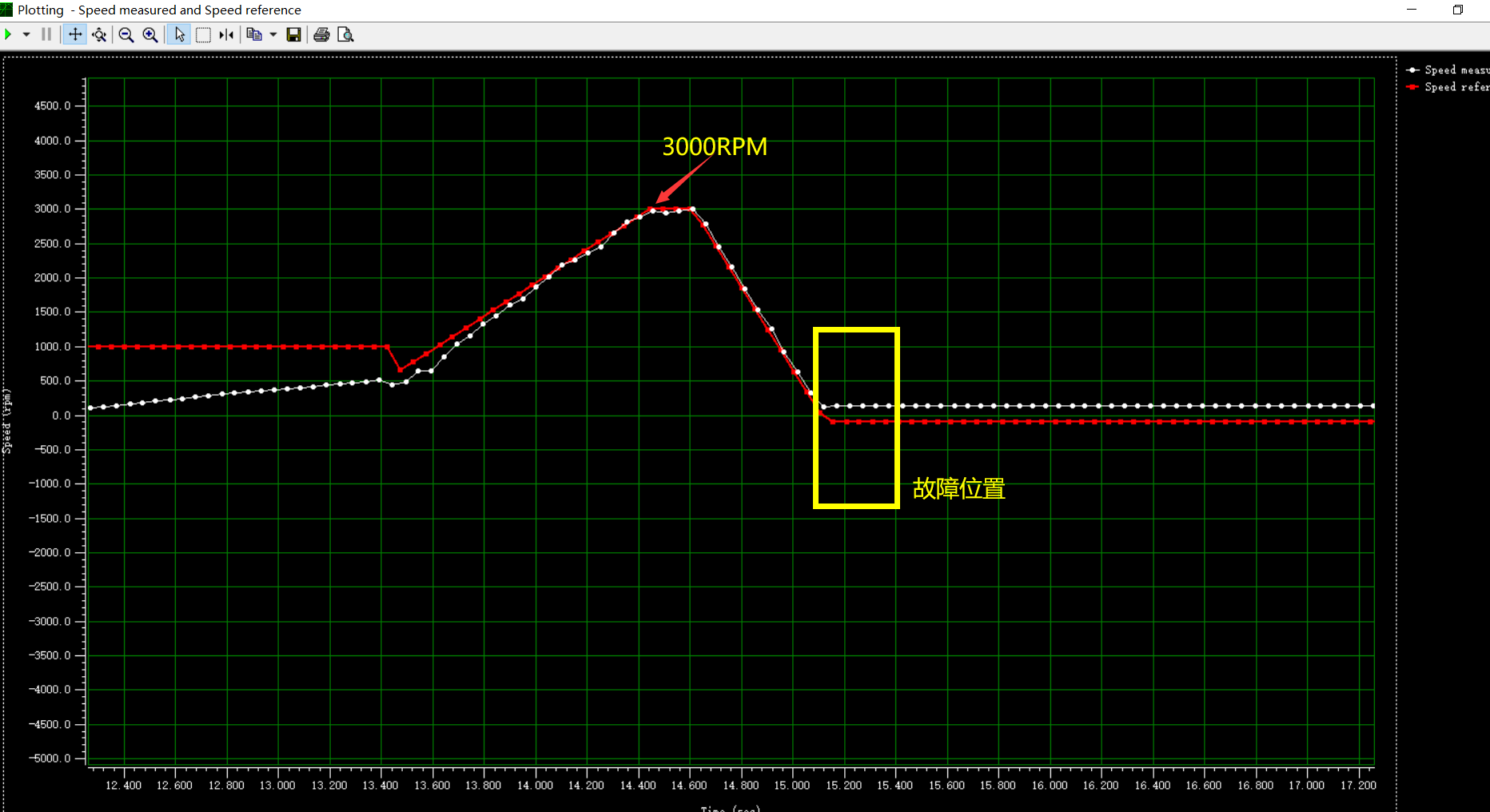

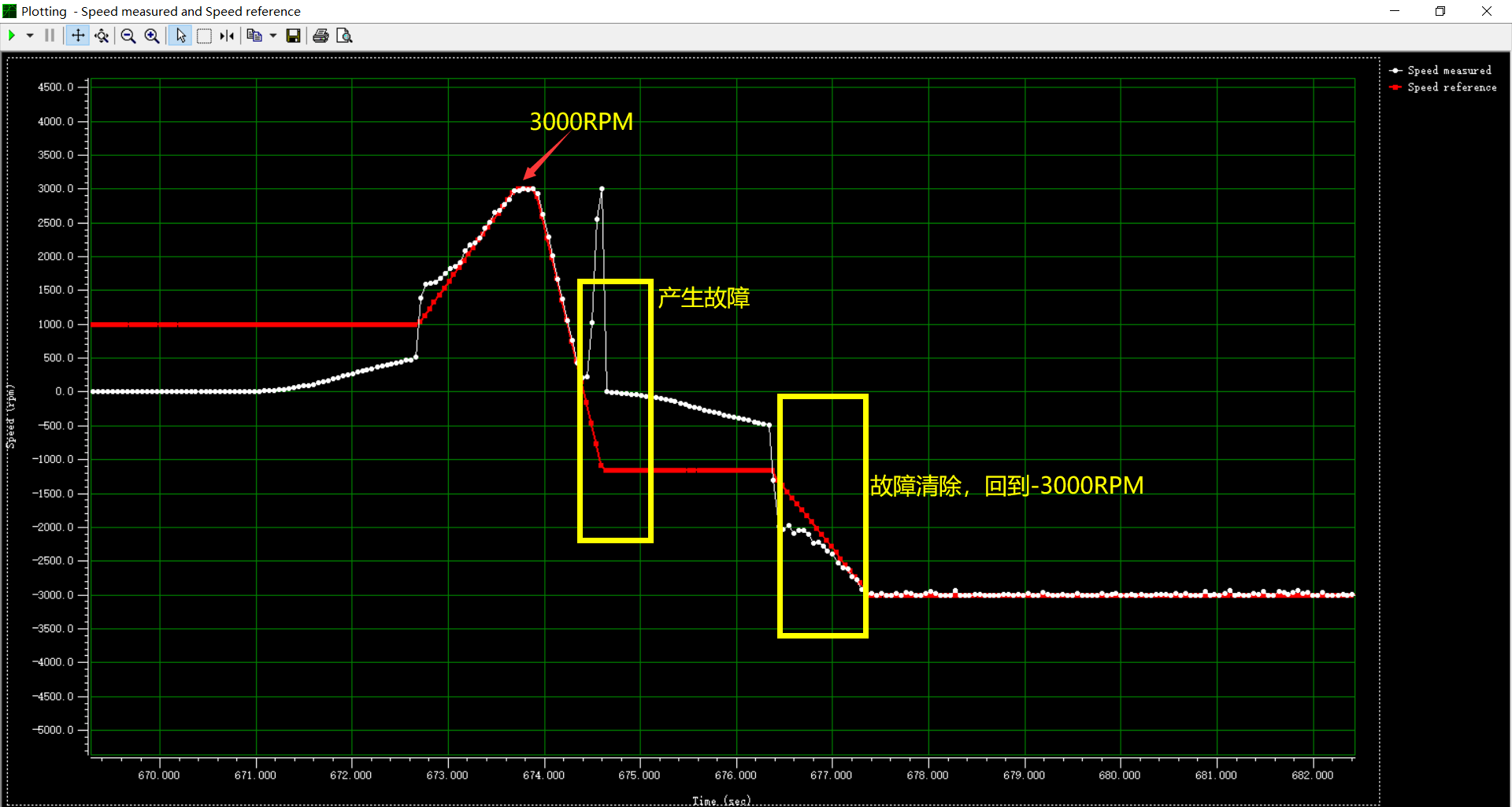

速度正轉3000rpm后立刻反轉-3000rpm，產生狀態報錯（速度反饋），需要程式回傳報錯資訊


狀態報錯，需要程式回傳報錯資訊，清除報錯資訊，回傳到IDLE狀態，然后繼續執行反轉-3000rpm速度指令

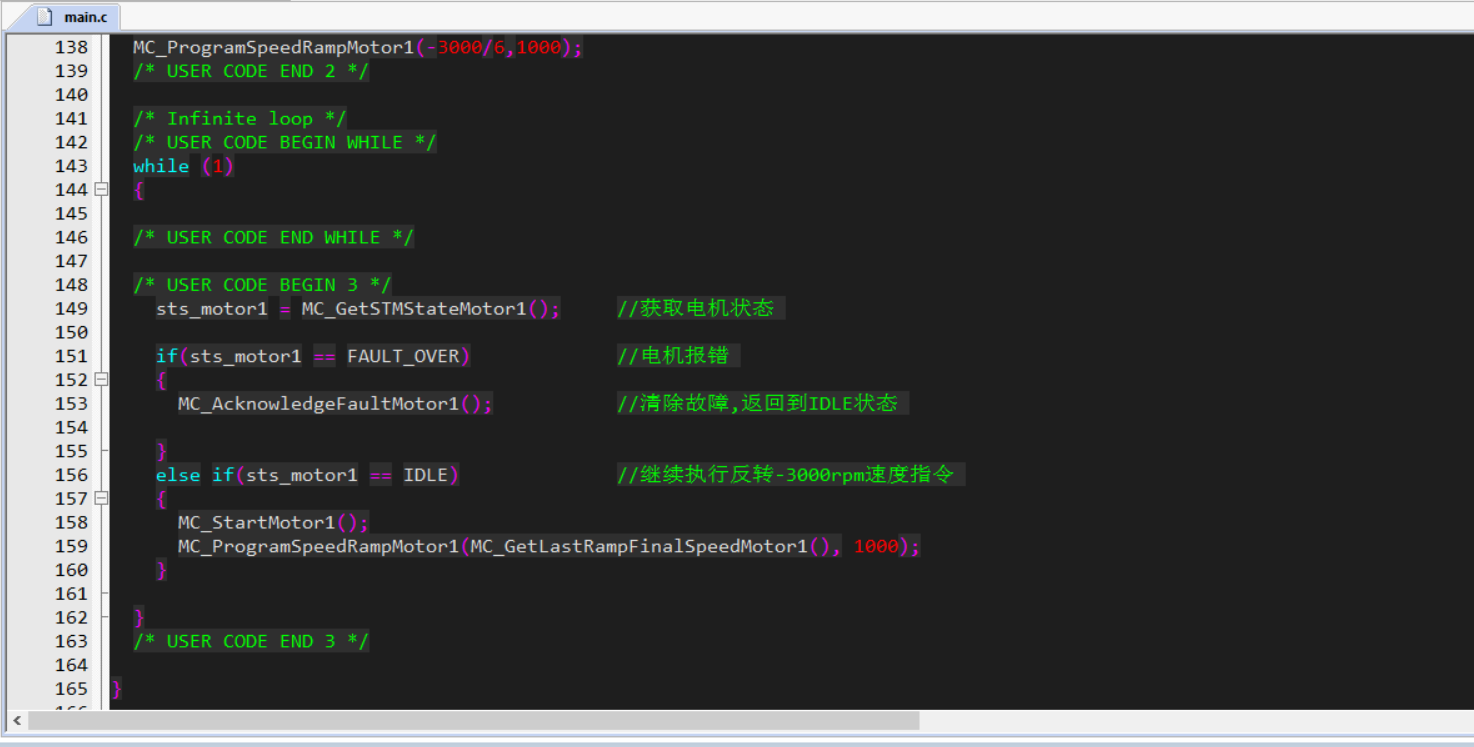

程式添加，main函式中

  /* USER CODE BEGIN 1 */
	 State_t sts_motor1;
  /* USER CODE END 1 */

  /* USER CODE BEGIN 3 */
    sts_motor1 = MC_GetSTMStateMotor1();     //獲取電機狀態

    if(sts_motor1 == FAULT_OVER)             //電機報錯
    {
      MC_AcknowledgeFaultMotor1();           //清除故障,回傳到IDLE狀態

    }
    else if(sts_motor1 == IDLE)              //繼續執行反轉-3000rpm速度指令
    {
      MC_StartMotor1();
      MC_ProgramSpeedRampMotor1(MC_GetLastRampFinalSpeedMotor1(), 1000);
    }
