一、STM32F103最小系統
- 1. 最小系統的構成
- 2.連接圖
- 3.電源電路
- 4.復位電路
- 5.時鐘電路
- 6.程式下載電路
- 7.啟動配置電路
1. 最小系統的構成
單片機芯片、供電電路、時鐘電路、復位電路、程式下載電路、啟動配置電路,

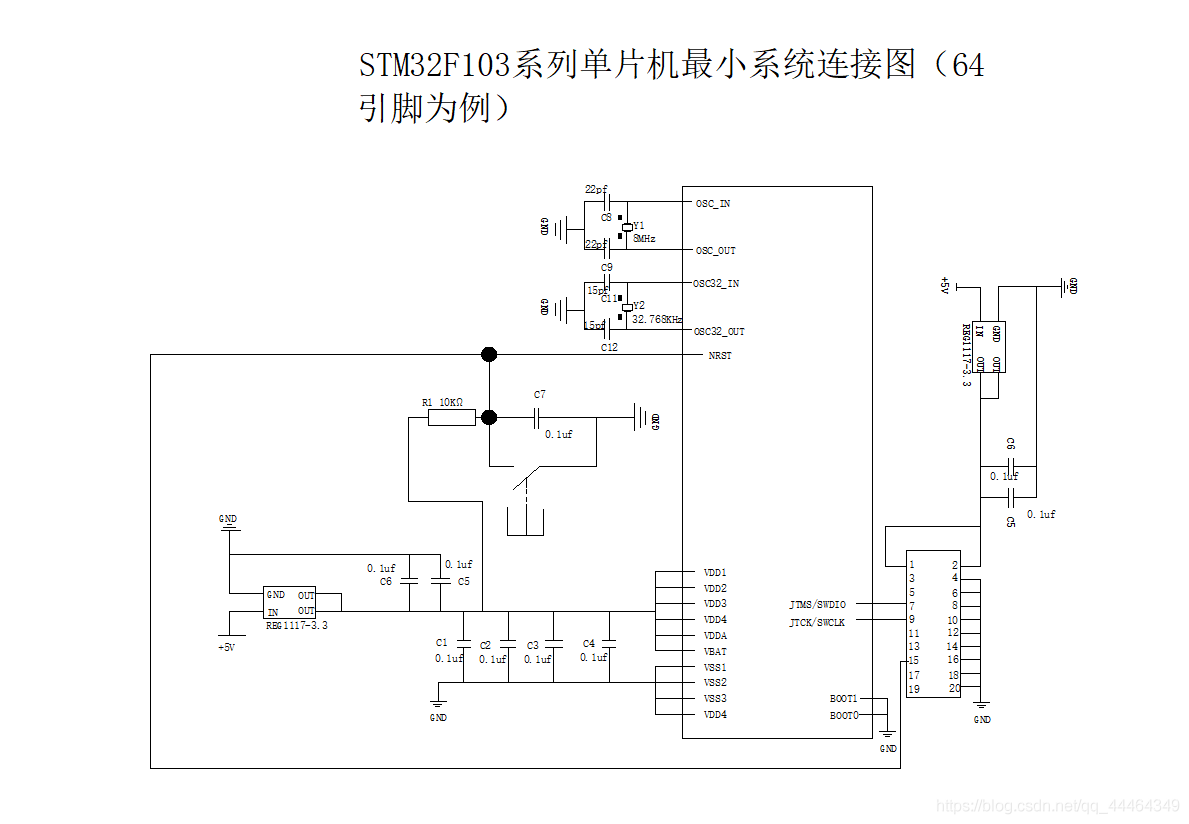

2.連接圖

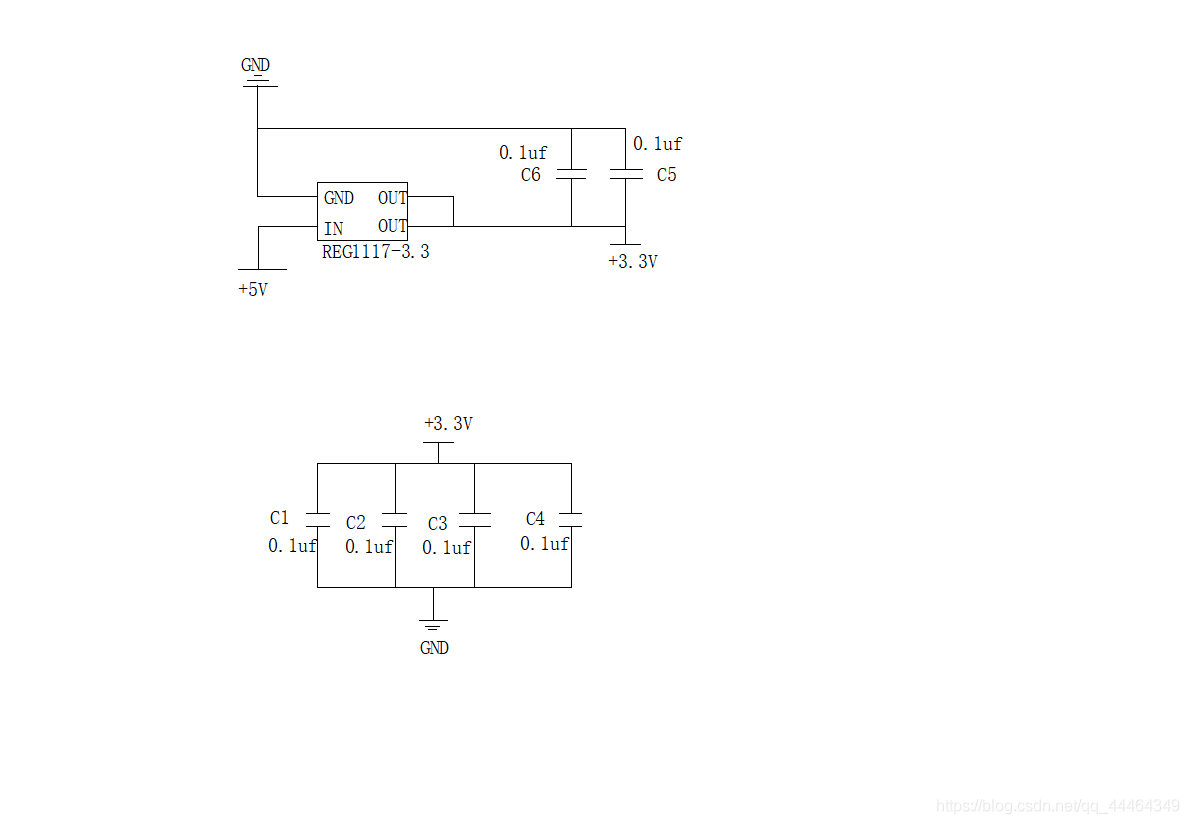

3.電源電路

VDDX、VBAT、VDDA分別為介面、RTC、ADC供電,VDDx電源控制在+2.0 V–+3.6V,VBAT(一般配備獨立電源)電源控制在+2.4V~+3.6V,VDDA電源控制在+1.8V-+3.6V,所以用+3.3V的電源為芯片各部分供電,正常電源一般為+5V,需要用到電源轉換芯片REG1117-3.3將5V的電壓轉換為3.3V,
STM32F103的電源必須穩定,所以加上多個電容用于穩定電壓,

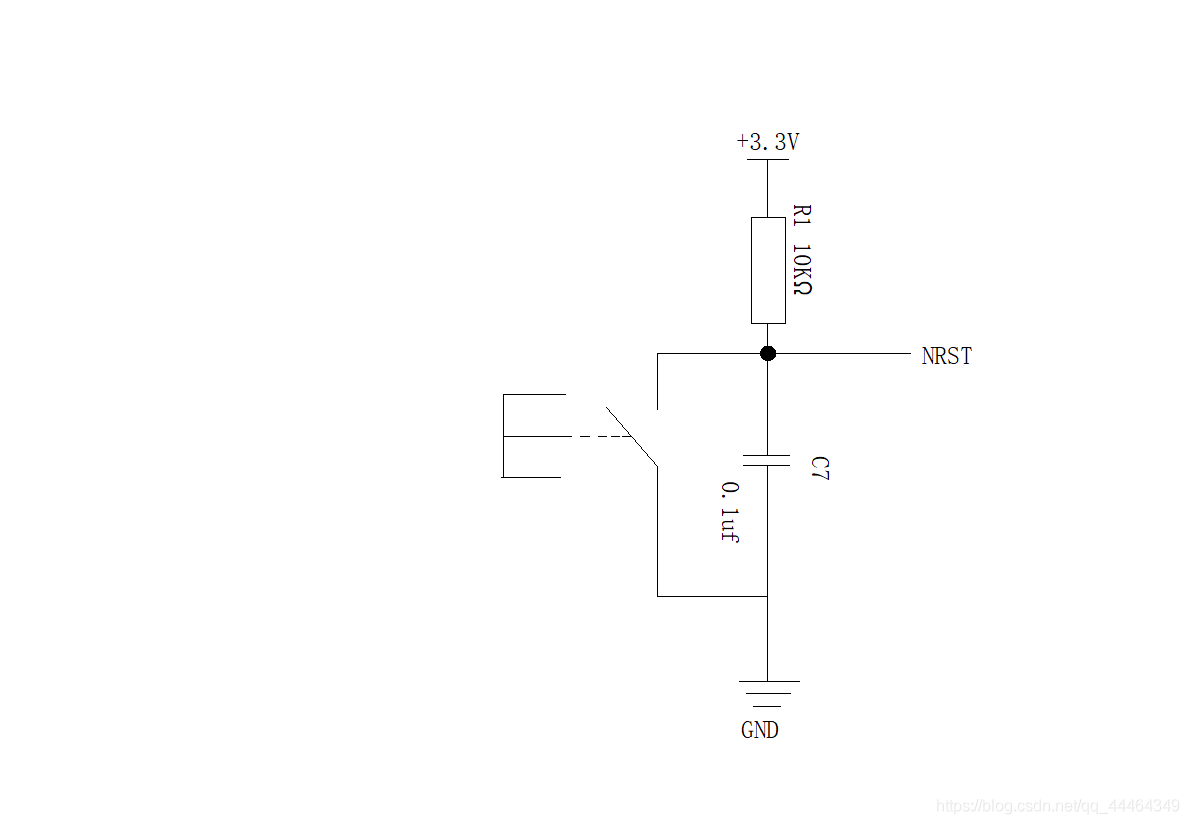

4.復位電路

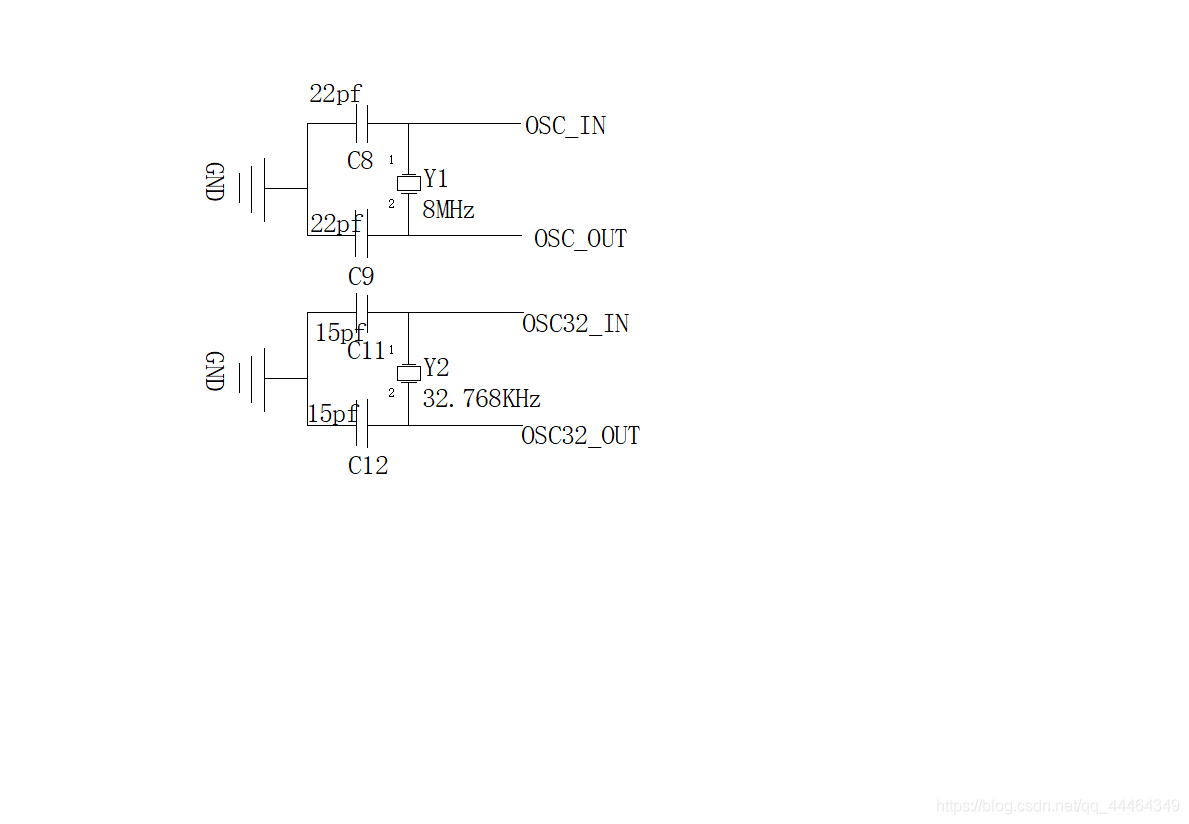

5.時鐘電路

OSC_IN和OSC_OUT接4~16MHz的晶振,為系統提供穩定的告訴外部時鐘;OSC32_IN和OSC32_OUT接32.768KHz的晶振,為RTC提供穩定的低速外部時鐘,

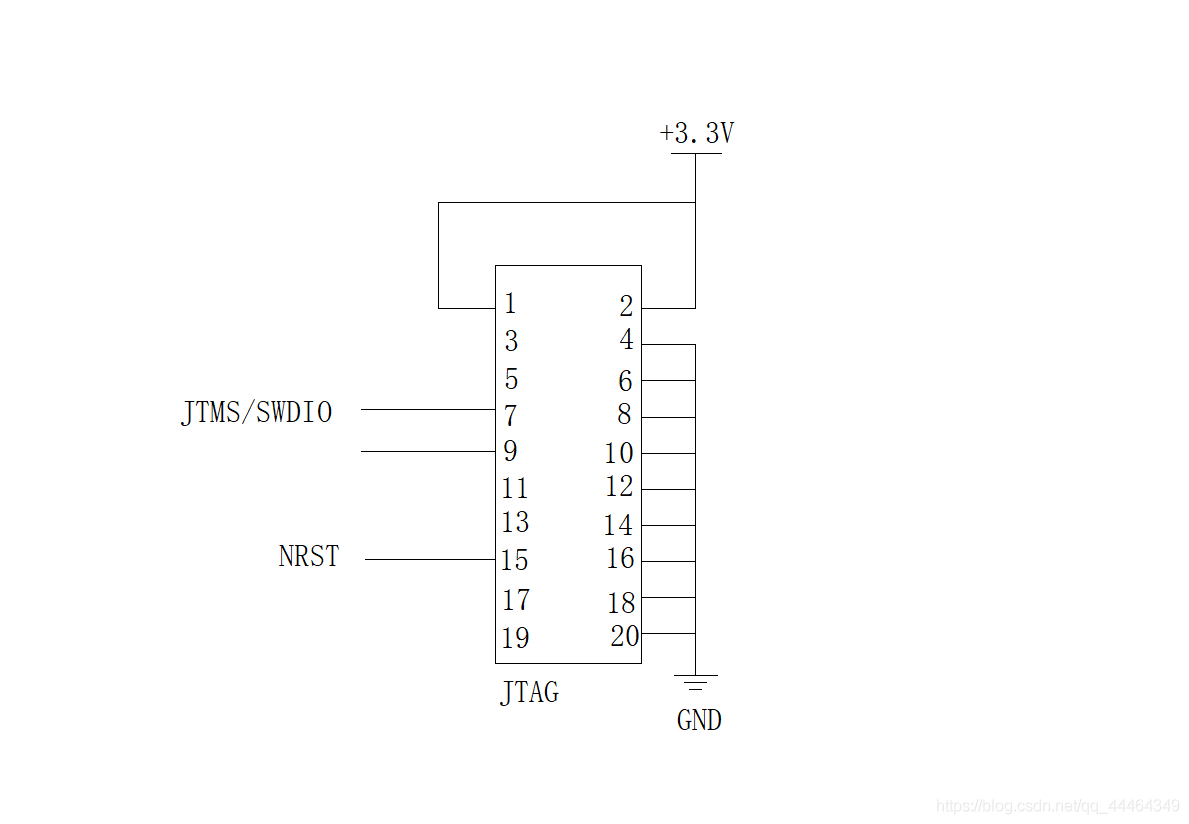

6.程式下載電路

JTAG(Joint Test Action Group,聯合測驗行動小組)是一種國際標準測驗協議,主要做芯片內部測驗,現在多數高級器件都支持JTAG協議,如ARM、DSP(資料信號處理器)、FPGA器件等,采用4線的JTAG下載方式,

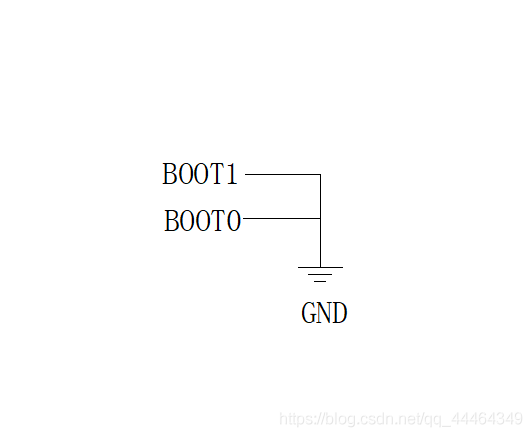

7.啟動配置電路

配置為最常用的flash為啟動區域,
其他啟動配置:
| BOOT1 | BOOT0 | 啟動模式 | 說明 |
|---|---|---|---|
| x | 0 | 主閃存存盤器 | Flash被選為啟動區域 |
| 0 | 1 | 系統存盤器 | 系統存盤器被選為啟動區域 |
| 1 | 1 | 內置SRAM | 內置SRAM被選為啟動區域 |
(注:從系統存盤器啟動主要是為了下載程式,下載好程式到Flash再配置重 Flash啟動)
希望對你有幫助!!!!
