一、新建工程

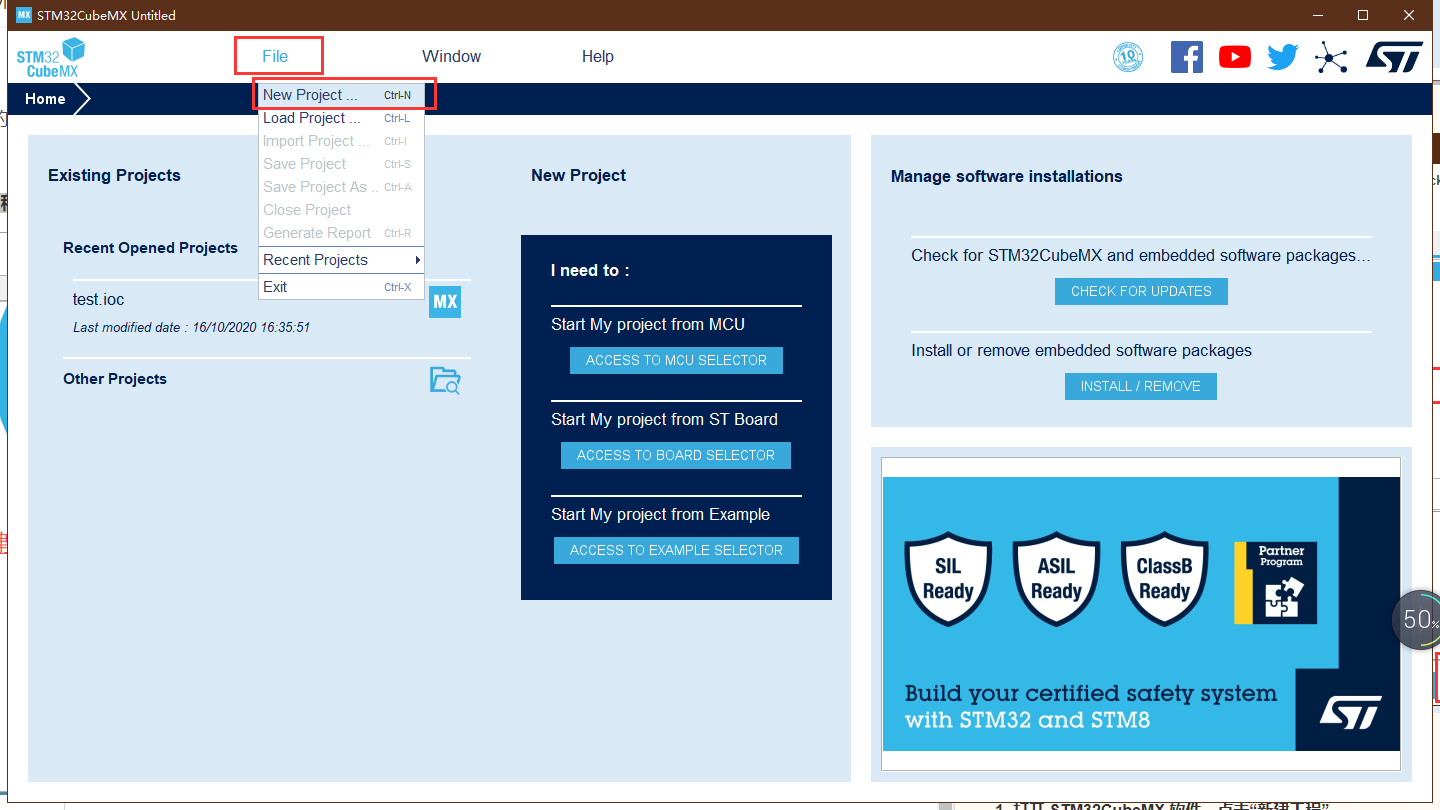

1. 打開 STM32CubeMX 軟體，點擊“新建工程”

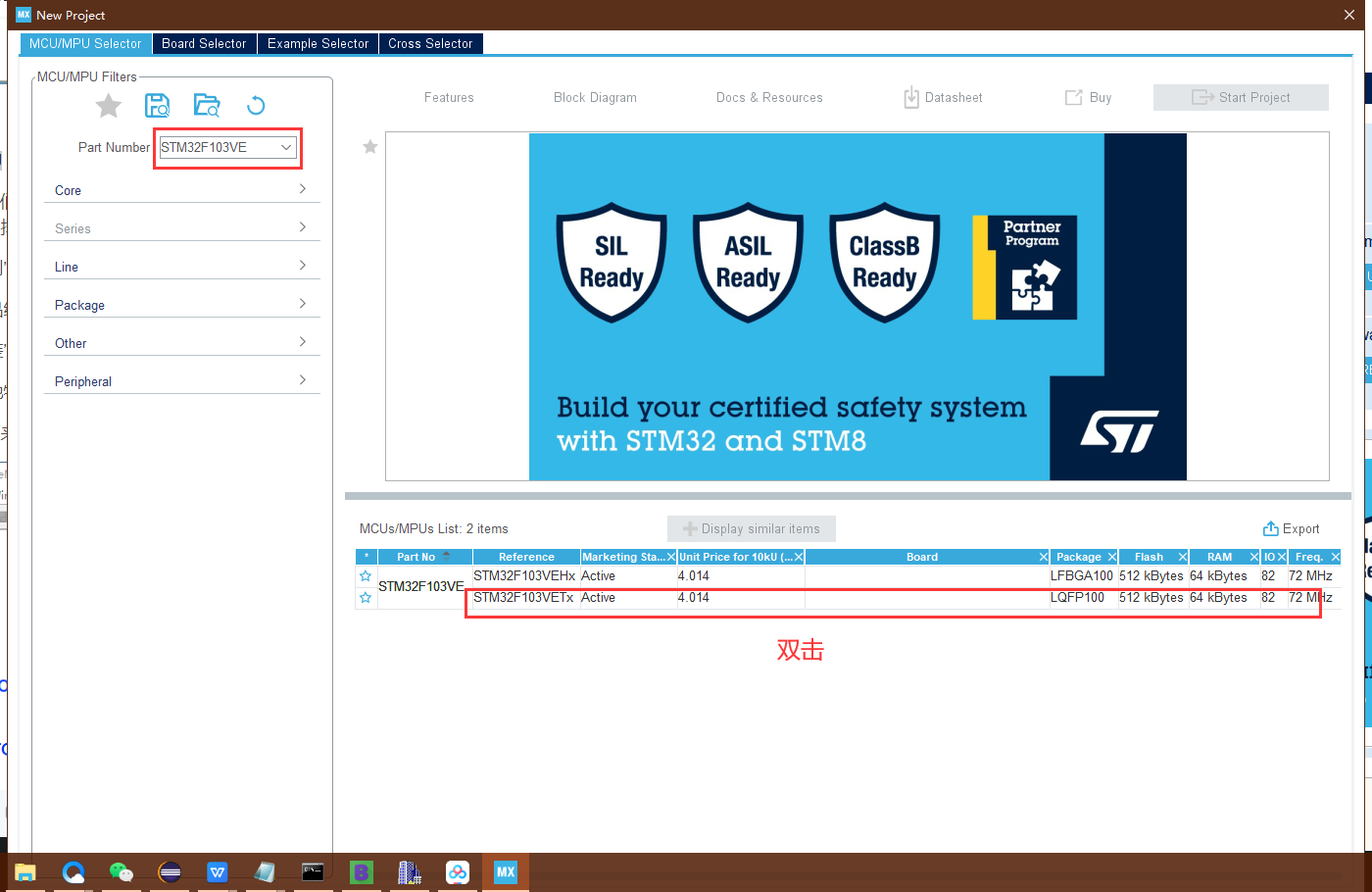

2. 選擇 MCU 和封裝

3. 配置時鐘

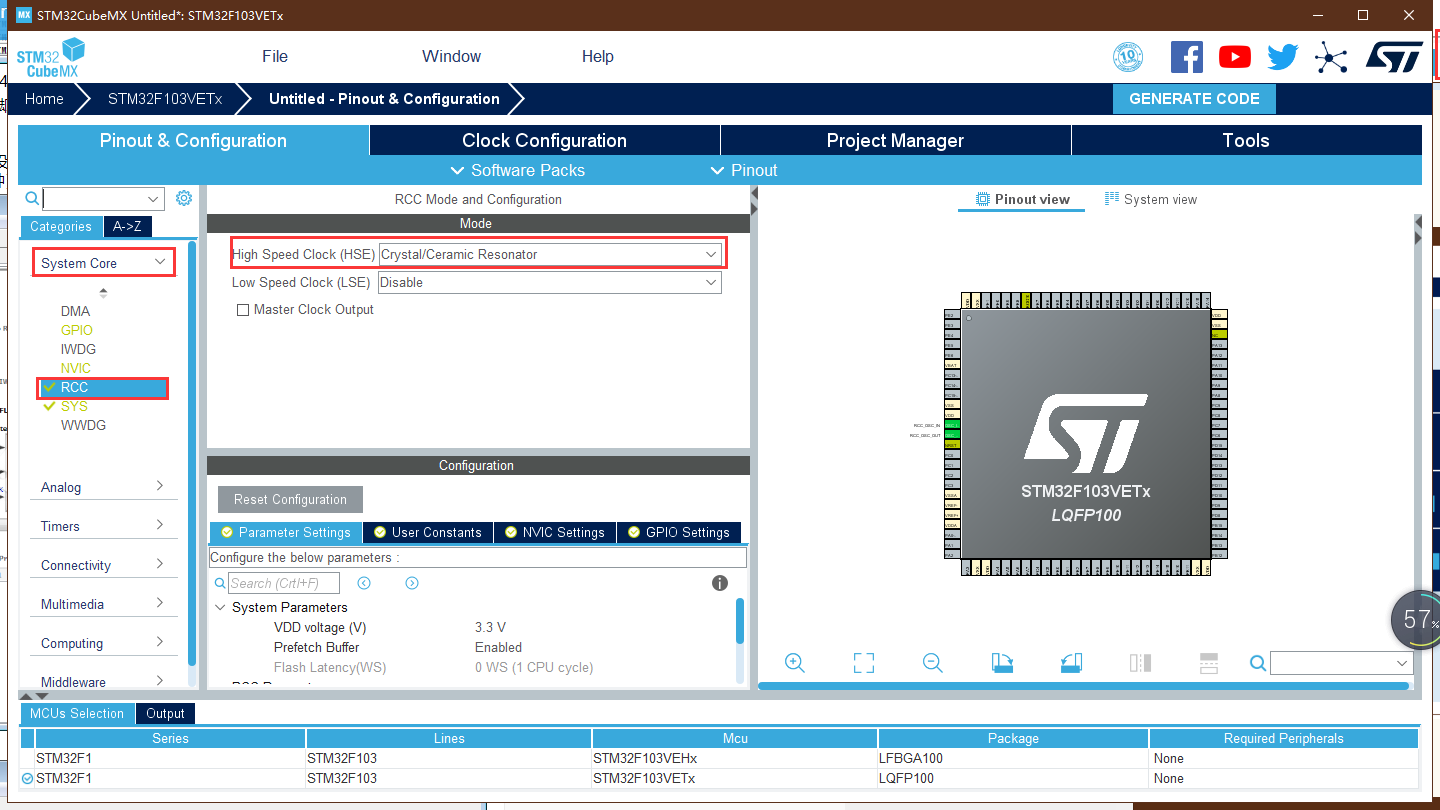

RCC 設定，選擇 HSE(外部高速時鐘) 為 Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

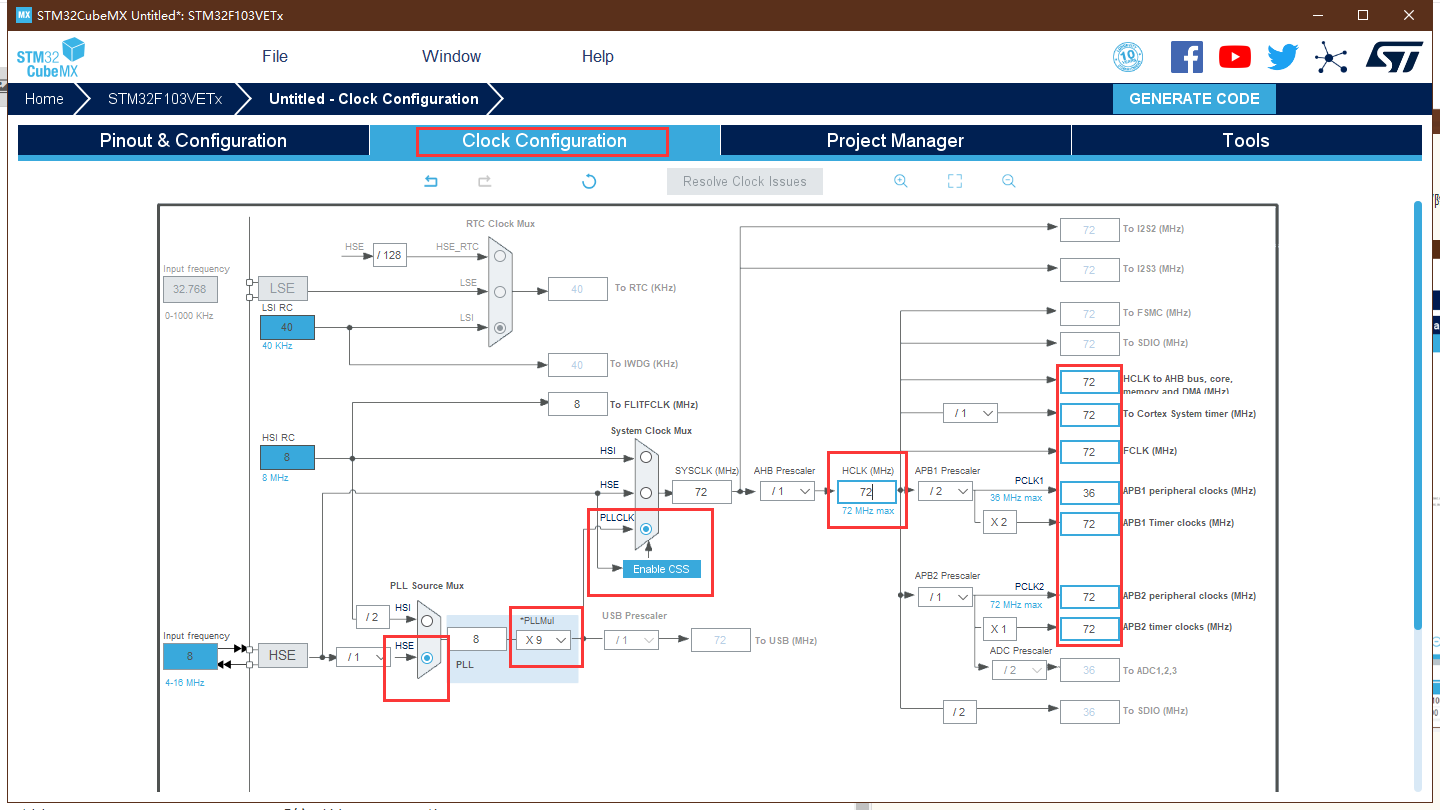

選擇 Clock Configuration，配置系統時鐘 SYSCLK 為 72MHz
修改 HCLK 的值為 72 后，輸入回車，軟體會自動修改所有配置

4. 配置除錯模式
非常重要的一步，否則會造成第一次燒錄程式后續無法識別除錯器

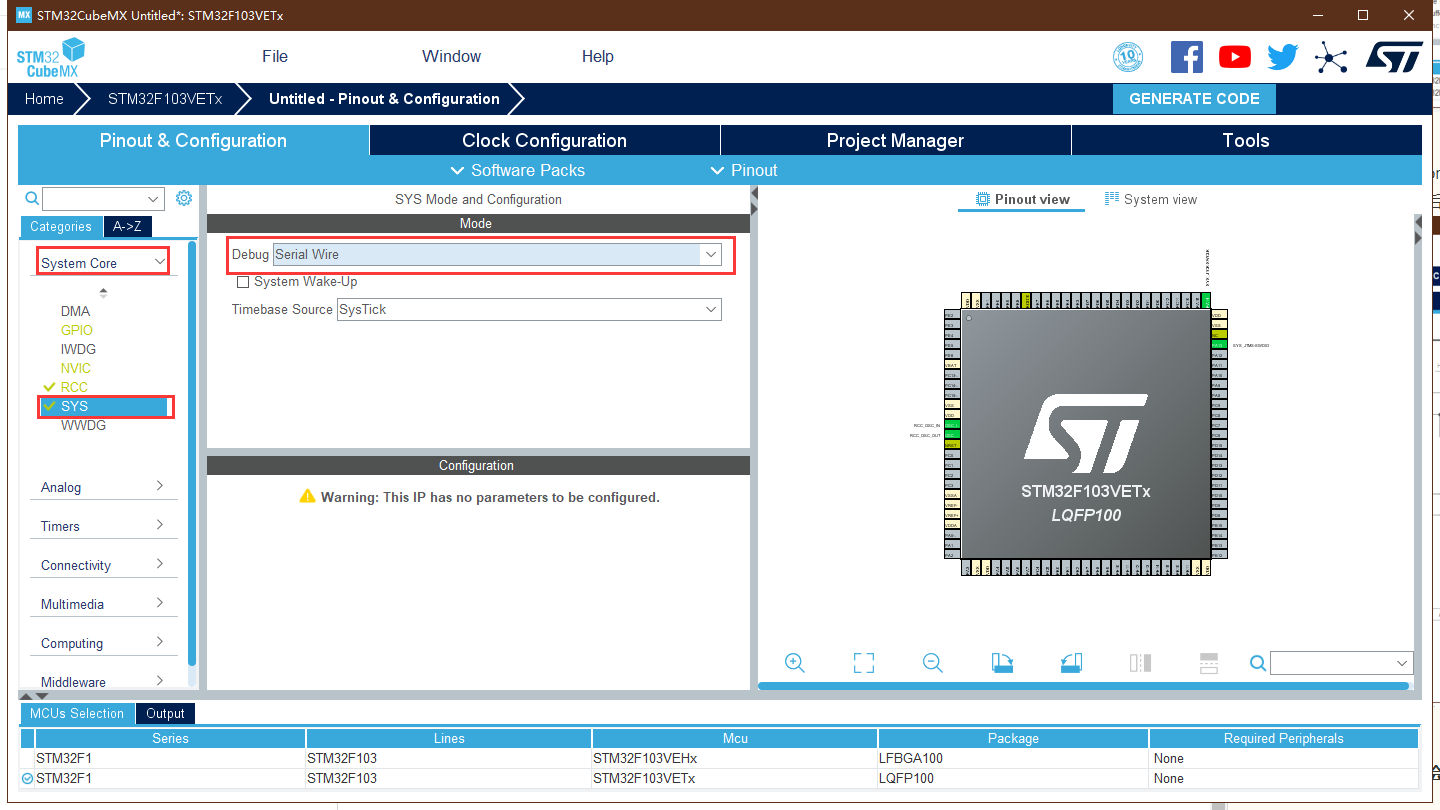

SYS 設定，選擇 Debug 為 Serial Wire

二、GPIO輸出

2.1 引數配置

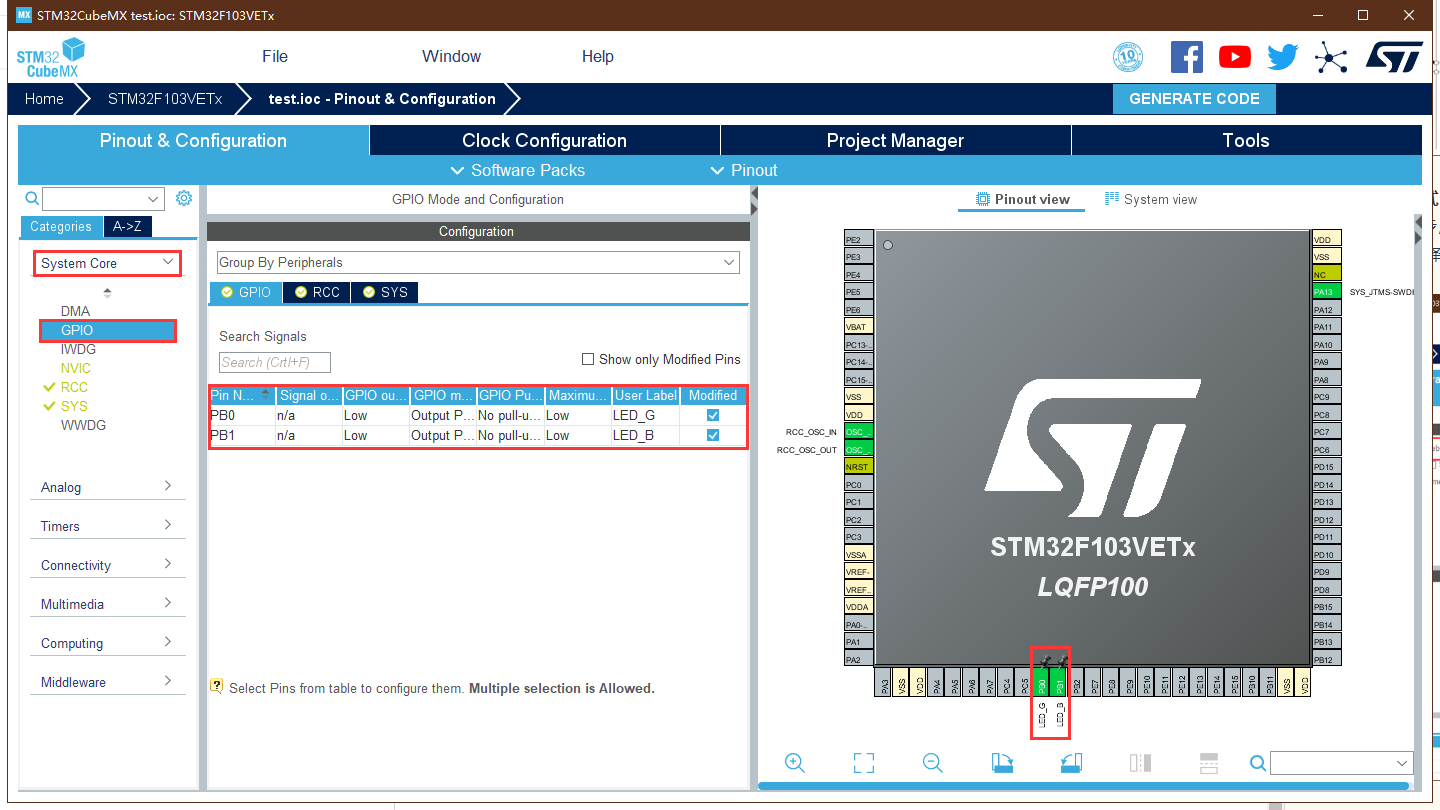

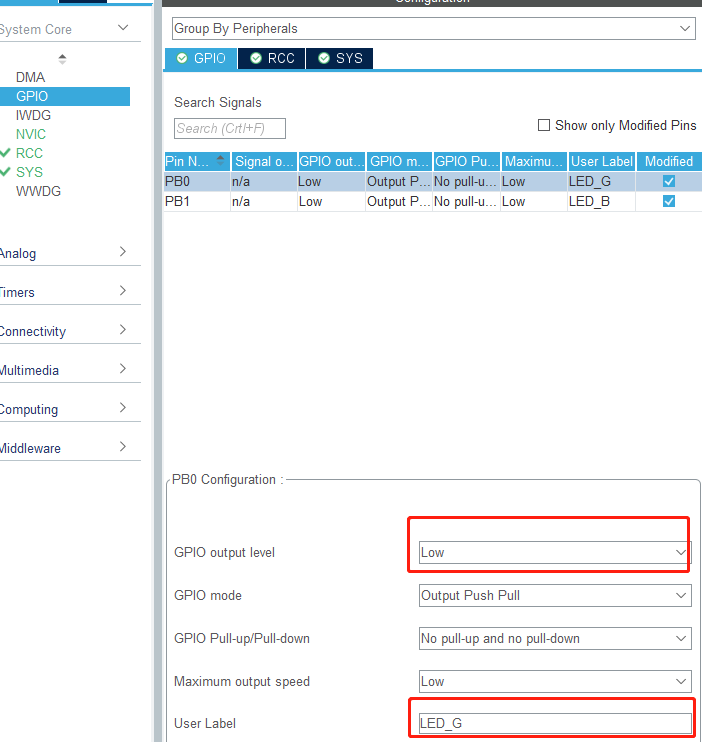

在 System Core 中選擇 GPIO 設定，

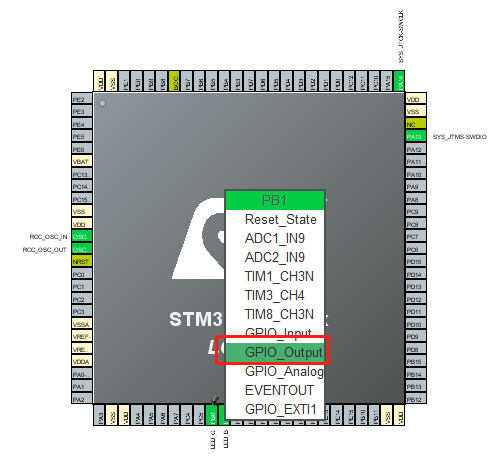

在右邊圖中找到 LED 燈對應引腳，選擇 GPIO_Output，

在GPIO output level 中選擇 Low 輸出低電平點亮，可以添加自定義標簽（這樣生成代碼也會根據標簽設定引腳的宏定義），

2.2 生成代碼

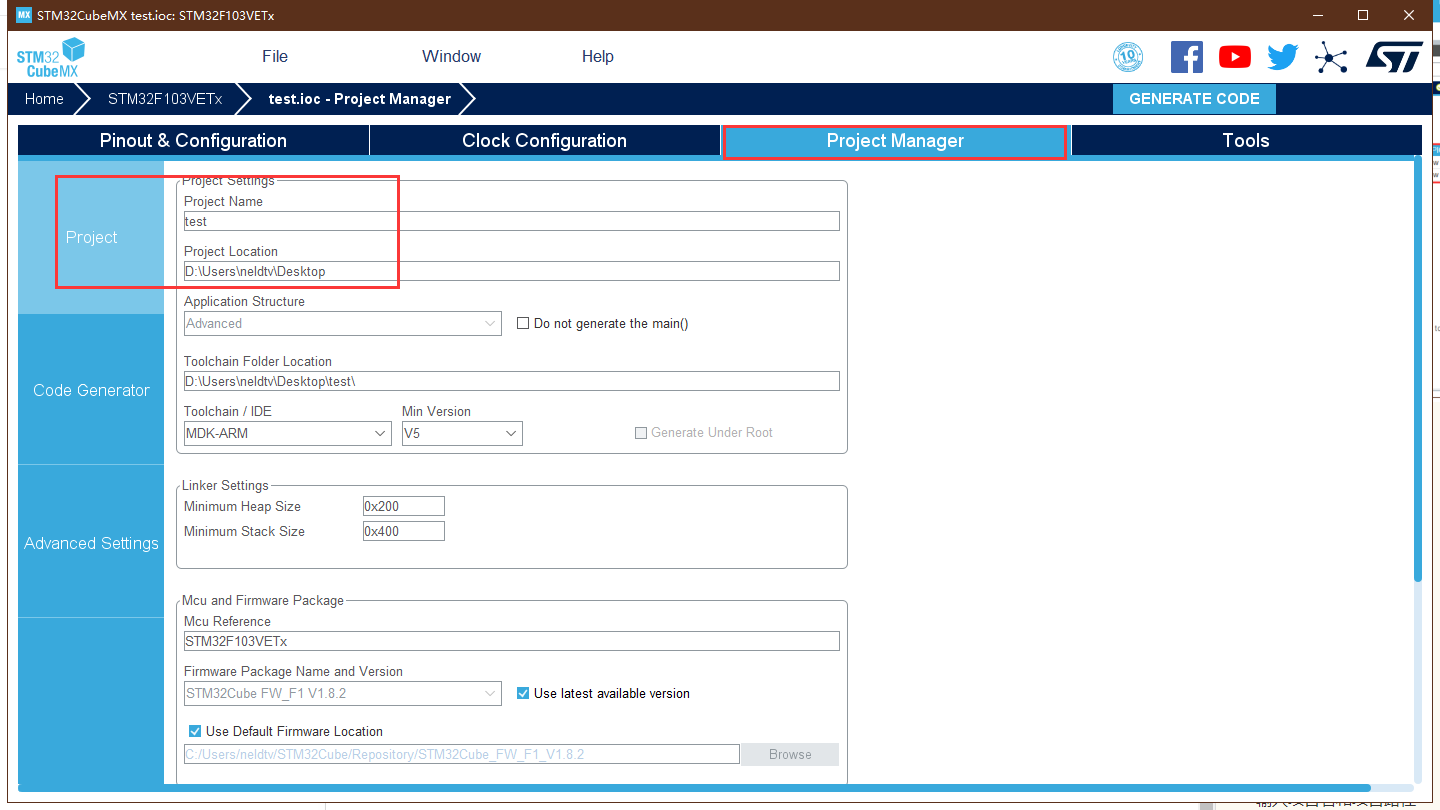

輸入專案名和專案路徑

選擇應用的 IDE 開發環境 MDK-ARM V5

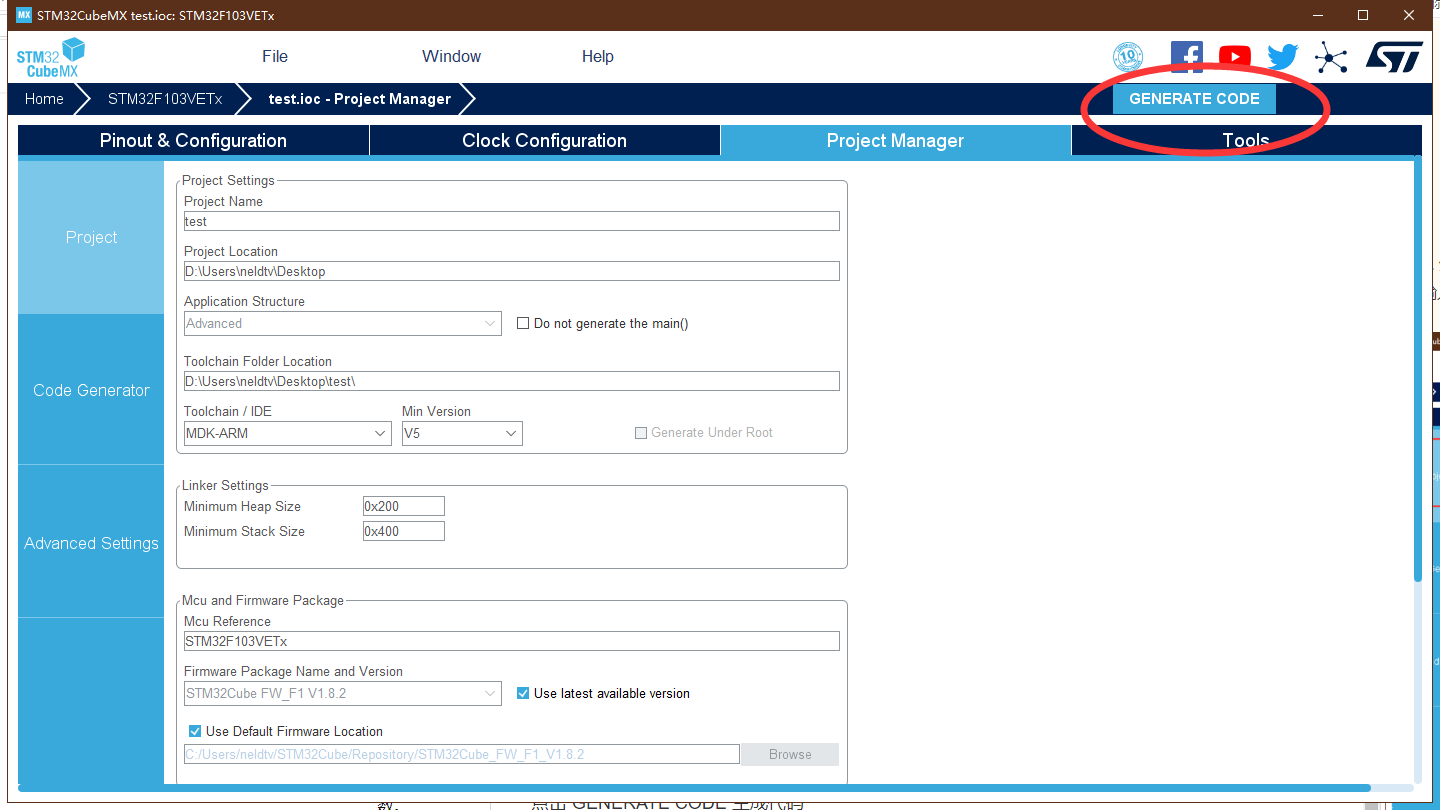

點擊 GENERATE CODE 生成代碼

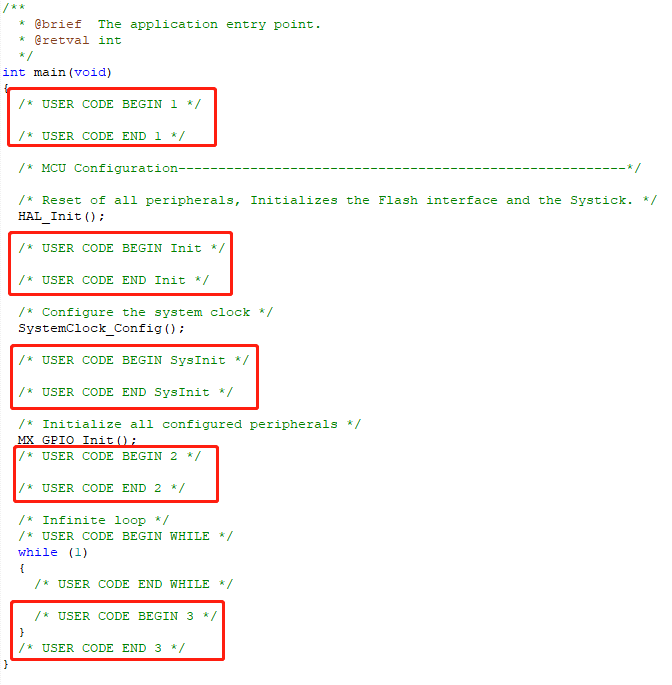

2.3 HAL庫與標準庫代碼比較

STM32CubeMX 使用 HAL 庫生成的代碼：

#define LED_G_Pin GPIO_PIN_0
#define LED_G_GPIO_Port GPIOB
#define LED_B_Pin GPIO_PIN_1
#define LED_B_GPIO_Port GPIOB

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
    /*定義一個GPIO_InitTypeDef型別的結構體*/
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* GPIO Ports Clock Enable */  /*開啟LED相關的GPIO外設時鐘*/
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    /*Configure GPIO pin Output Level */ /* 關閉所有led燈	*/
    HAL_GPIO_WritePin(GPIOB, LED_G_Pin|LED_B_Pin, GPIO_PIN_SET);

    /*Configure GPIO pins : LED_G_Pin LED_B_Pin */
    GPIO_InitStruct.Pin = LED_G_Pin|LED_B_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
}

HAL_GPIO_WritePin(GPIOB, LED_G_Pin|LED_B_Pin, GPIO_PIN_SET); // 輸出高電平
HAL_GPIO_WritePin(GPIOB, LED_G_Pin|LED_B_Pin, GPIO_PIN_RESET); // 輸出低電平
HAL_GPIO_TogglePin(GPIOB, LED_G_Pin);  // 反轉

使用 STM32 標準庫的代碼：

// R-紅色
#define LED1_GPIO_PORT    	GPIOA			            /* GPIO埠 */
#define LED1_GPIO_CLK 	    RCC_APB2Periph_GPIOB		/* GPIO埠時鐘 */
#define LED1_GPIO_PIN		GPIO_Pin_8			        /* 連接到SCL時鐘線的GPIO */

// G-綠色
#define LED2_GPIO_PORT    	GPIOB			            /* GPIO埠 */
#define LED2_GPIO_CLK 	    RCC_APB2Periph_GPIOB		/* GPIO埠時鐘 */
#define LED2_GPIO_PIN		GPIO_Pin_0			        /* 連接到SCL時鐘線的GPIO */

/**
  * @brief  初始化控制LED的IO
  * @param  無
  * @retval 無
  */
void LED_GPIO_Config(void)
{
    /*定義一個GPIO_InitTypeDef型別的結構體*/
    GPIO_InitTypeDef GPIO_InitStructure;

    /*開啟LED相關的GPIO外設時鐘*/
    RCC_APB2PeriphClockCmd( LED1_GPIO_CLK | LED2_GPIO_CLK, ENABLE);

    /*選擇要控制的GPIO引腳*/
    GPIO_InitStructure.GPIO_Pin = LED1_GPIO_PIN;
    /*設定引腳模式為通用推挽輸出*/
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    /*設定引腳速率為50MHz */
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    /*呼叫庫函式，初始化GPIO*/
    GPIO_Init(LED1_GPIO_PORT, &GPIO_InitStructure);

    /*選擇要控制的GPIO引腳*/
    GPIO_InitStructure.GPIO_Pin = LED2_GPIO_PIN;
    /*呼叫庫函式，初始化GPIO*/
    GPIO_Init(LED2_GPIO_PORT, &GPIO_InitStructure);

    /* 關閉所有led燈	*/
    GPIO_SetBits(LED1_GPIO_PORT, LED1_GPIO_PIN);
    GPIO_SetBits(LED2_GPIO_PORT, LED2_GPIO_PIN);
}

GPIO_SetBits(LED1_GPIO_PORT, LED1_GPIO_PIN); // 輸出高電平
GPIO_ResetBits(LED1_GPIO_PORT, LED1_GPIO_PIN); // 輸出低電平

__HAL_RCC_GPIOB_CLK_ENABLE(); __HAL_RCC_GPIOA_CLK_ENABLE(); 對應 RCC_APB2PeriphClockCmd( LED1_GPIO_CLK | LED2_GPIO_CLK, ENABLE);
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct); 對應 GPIO_Init(LED2_GPIO_PORT, &GPIO_InitStructure);
HAL_GPIO_WritePin(GPIOB, LED_G_Pin|LED_B_Pin, GPIO_PIN_SET); 對應 GPIO_SetBits(LED1_GPIO_PORT, LED1_GPIO_PIN);GPIO_SetBits(LED2_GPIO_PORT, LED2_GPIO_PIN);

三、GPIO輸入

3.1 引數配置

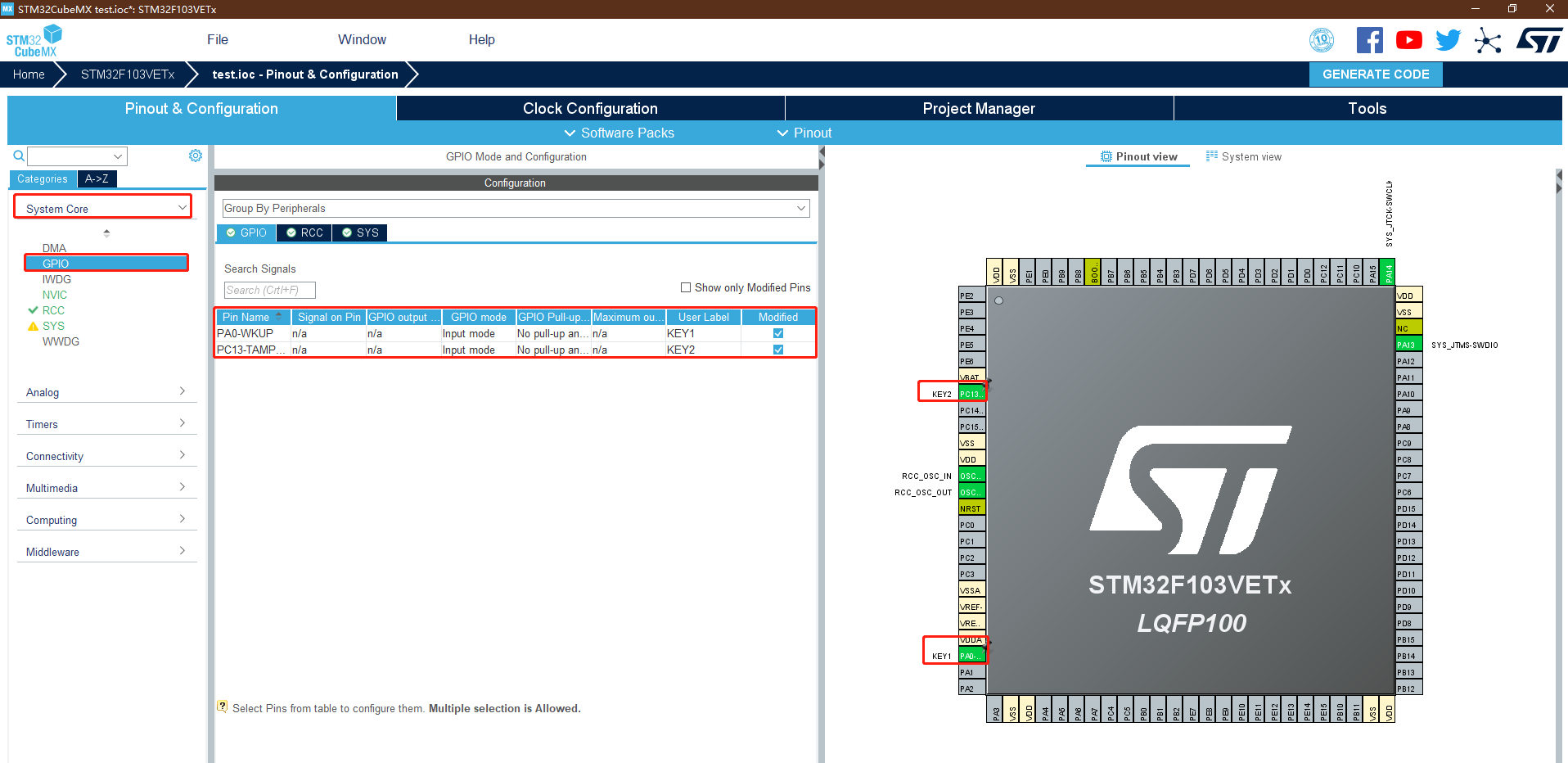

在 System Core 中選擇 GPIO 設定，

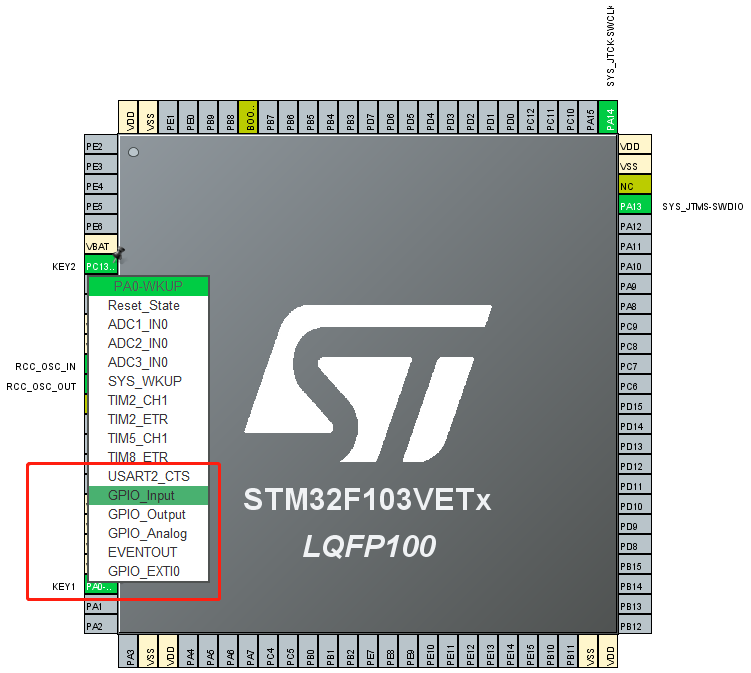

在右邊圖中找到按鍵對應引腳，選擇 GPIO_Input，

3.2 生成代碼

輸入專案名和專案路徑

選擇應用的 IDE 開發環境 MDK-ARM V5

點擊 GENERATE CODE 生成代碼

3.3 HAL庫與標準庫代碼比較

STM32CubeMX 使用 HAL 庫生成的代碼：

#define KEY2_Pin GPIO_PIN_13
#define KEY2_GPIO_Port GPIOC
#define KEY1_Pin GPIO_PIN_0
#define KEY1_GPIO_Port GPIOA

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* GPIO Ports Clock Enable */
    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    /*Configure GPIO pin : KEY2_Pin */
    GPIO_InitStruct.Pin = KEY2_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(KEY2_GPIO_Port, &GPIO_InitStruct);

    /*Configure GPIO pin : KEY1_Pin */
    GPIO_InitStruct.Pin = KEY1_Pin;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(KEY1_GPIO_Port, &GPIO_InitStruct);
}

HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin); // 讀取按鍵狀態

使用 STM32 標準庫的代碼：

#define    KEY1_GPIO_CLK     RCC_APB2Periph_GPIOA
#define    KEY1_GPIO_PORT    GPIOA
#define    KEY1_GPIO_PIN     GPIO_Pin_0

#define    KEY2_GPIO_CLK     RCC_APB2Periph_GPIOC
#define    KEY2_GPIO_PORT    GPIOC
#define    KEY2_GPIO_PIN     GPIO_Pin_13

/**
  * @brief  配置按鍵用到的I/O口
  * @param  無
  * @retval 無
  */
void Key_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	/*開啟按鍵埠的時鐘*/
	RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK|KEY2_GPIO_CLK,ENABLE);

	//選擇按鍵的引腳
	GPIO_InitStructure.GPIO_Pin = KEY1_GPIO_PIN;
	// 設定按鍵的引腳為浮空輸入
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	//使用結構體初始化按鍵
	GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStructure);

	//選擇按鍵的引腳
	GPIO_InitStructure.GPIO_Pin = KEY2_GPIO_PIN;
	//設定按鍵的引腳為浮空輸入
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	//使用結構體初始化按鍵
	GPIO_Init(KEY2_GPIO_PORT, &GPIO_InitStructure);
}

GPIO_ReadInputDataBit(KEY1_GPIO_PORT, KEY1_GPIO_PIN);

__HAL_RCC_GPIOC_CLK_ENABLE(); __HAL_RCC_GPIOA_CLK_ENABLE(); 對應 RCC_APB2PeriphClockCmd(KEY1_GPIO_CLK|KEY2_GPIO_CLK,ENABLE);
HAL_GPIO_Init(KEY1_GPIO_Port, &GPIO_InitStruct); 對應 GPIO_Init(KEY1_GPIO_PORT, &GPIO_InitStructure);
HAL_GPIO_ReadPin(KEY1_GPIO_Port, KEY1_Pin); 對應 GPIO_ReadInputDataBit(KEY1_GPIO_PORT, KEY1_GPIO_PIN);
