TYPE-C Docking, Hub, TYPE-C 到 HDMI/DP/VGA 轉換器，任天堂Switch 游戲機轉接器PD方案講述
1、概述
LDR6023B SSOP16 是樂得瑞科技針對 USB Type-C 標準中的 Bridge 設備而開發的雙 USB-C DRP
介面 USB PD 通信芯片，具備 Power Negotiation 資料包透傳功能，切換 Data Role 功能，以及通
過 VDM 協商讓智能設備進入 ALT MODE 輸出 DP 信號的功能,特別適用于 USB TYPE-C Docking 及 USB
TYPE-C 介面顯示幕的應用，LDR6023B 還針對 Switch 游戲機的 USB PD 通信協議中，與標準 DP
ALTMODE 不同部分進行了兼容性設計，可以很好的配合該游戲機的視頻輸出模式開啟，
2、特點
◇ 支持 USB PD 2.0 以及兼容 USB PD 3.0
◇ 雙 TYPE-C 介面都支持 DRP 功
◇ 透傳配接器與智能設備(電腦，平板，手機)之間的 PDO 及 REQUEST 協商
◇ 自動進行 DR_SWAP 轉為 UFP 模式
◇ 通過 VDM 協商申請，讓智能設備進入 ALT MODE 支持 DP 輸出
◇ 提供可配置的功率分配功能，可以為系統預留 5W/10W/15W 不同功率
◇ 提供外設復位控制功能，為外設提供復位信號

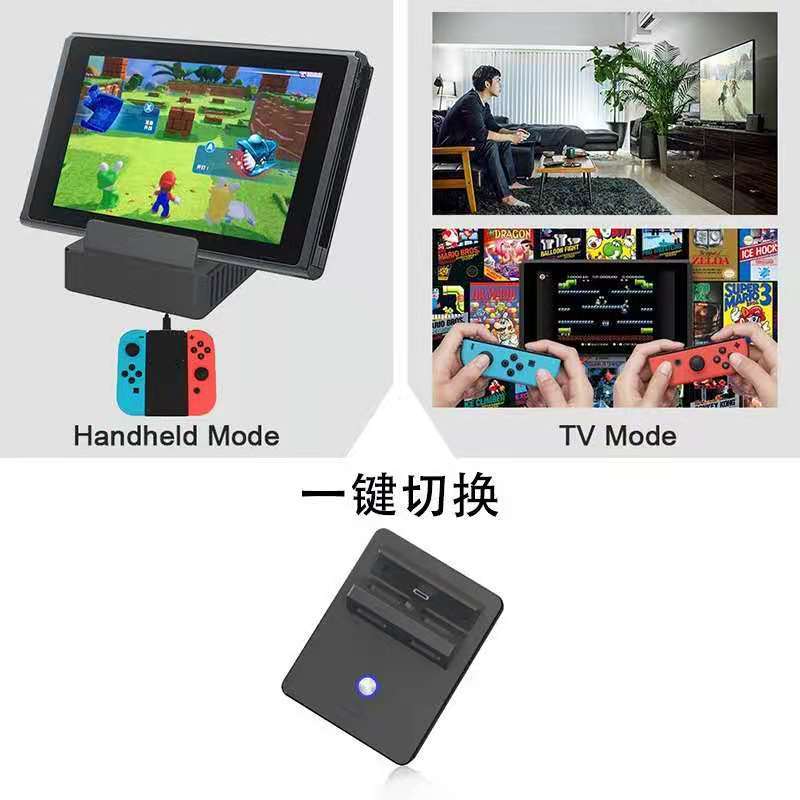

◇ 支持 Switch 游戲機 Docking 功能，HDMI 控制/按鍵控制畫面切換功能
3、應用

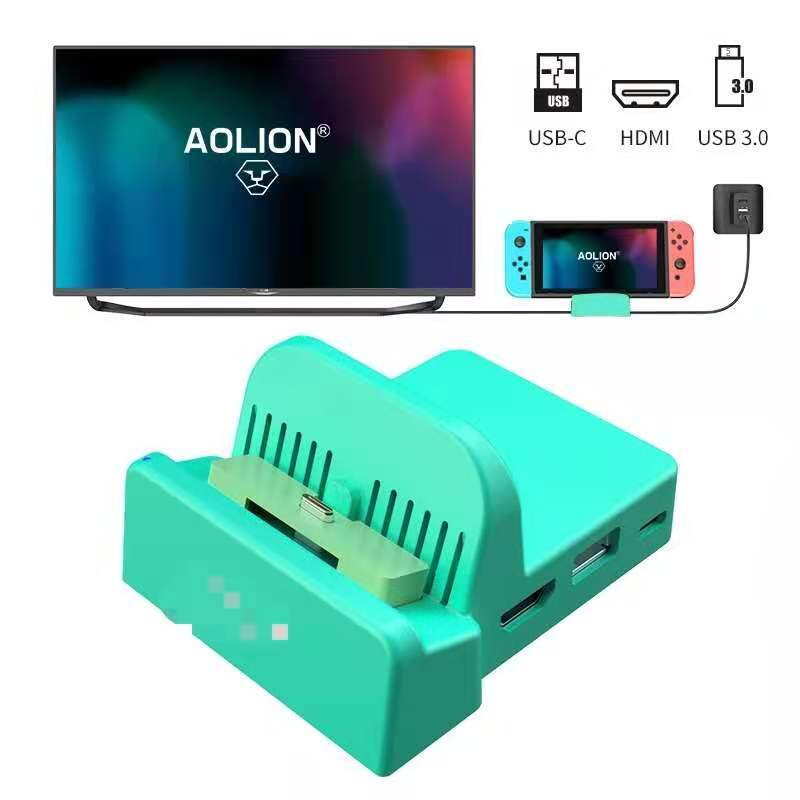

◇ TYPE-C Docking, Hub, TYPE-C 到 HDMI/DP/VGA 轉換器，Switch 游戲機轉接器

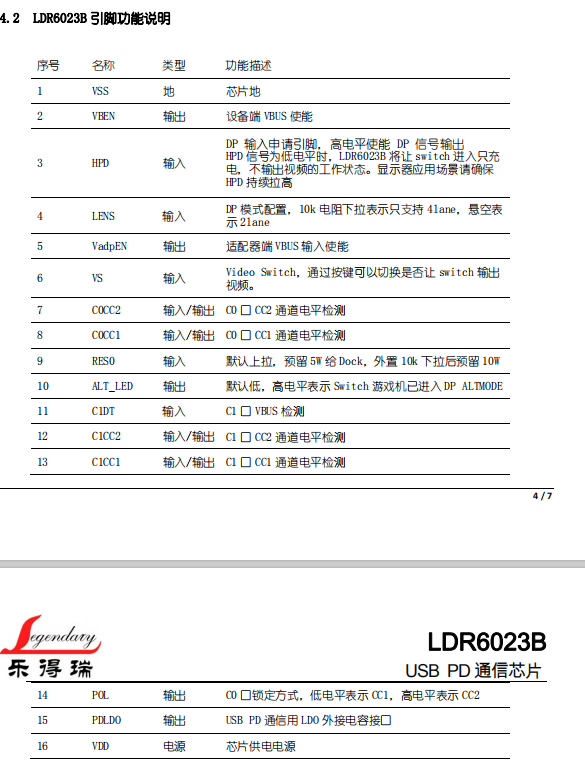

LDR6023B 引腳概述
PIN3-HPD為DP 輸入申請引腳，高電平使能 DP 信號輸出
HPD 信號為低電平時，LDR6023B 將讓 switch 進入只充
電，不輸出視頻的作業狀態，顯示幕應用場景請確保
HPD 持續拉高
PIN4_LENS為DP 模式配置，10k 電阻下拉表示只支持 4lane，懸空表示 2lane
PIN6為按鍵PIN，通過按鍵切換Switch視頻輸出模式
PIN9_RES0為默認上拉，預留 5W功率 給 Dock，外置 10k 下拉后預留 10W
PIN10_ALT_LED 輸出 默認低，高電平表示 Switch 游戲機已進入 DP ALTMODE
可接一個LED燈來指示設備是否輸出視頻，

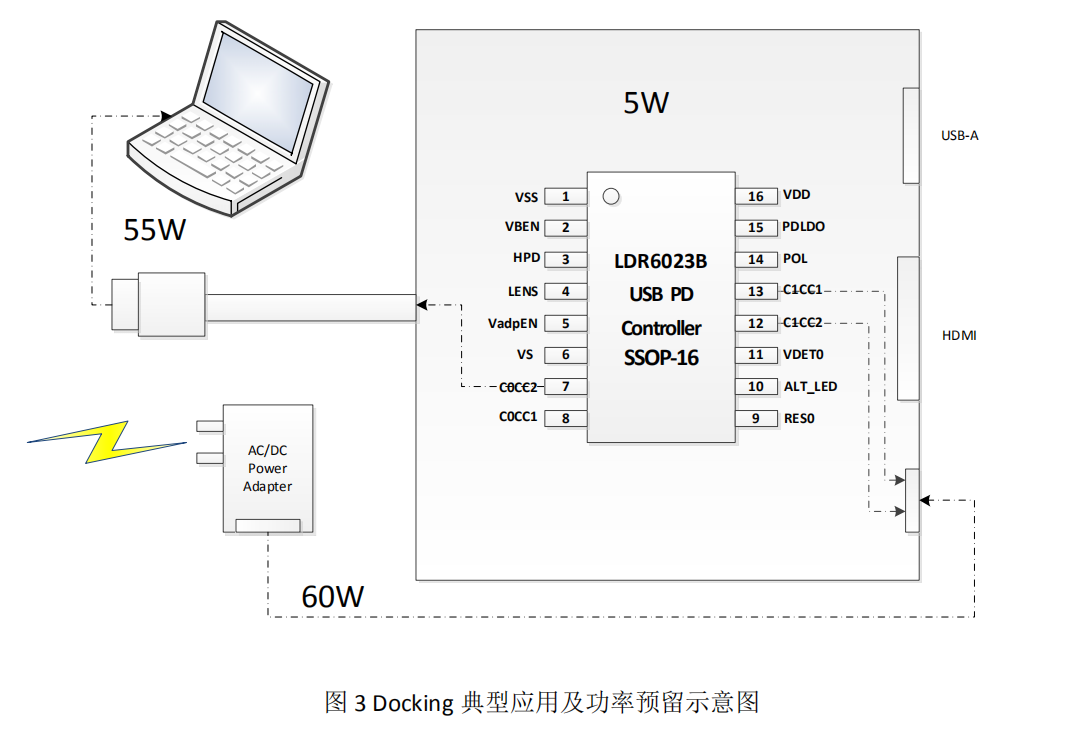

LDR6023B應用概述圖
如需深入了解或者規格書檔案可留言聯系，
