lowRISC的Ibex專案Hello World的仿真

記錄一下Ibex在Linux上仿真Hello World的具體流程

參考

運行環境

本文采樣的運行環境是 Ubuntu18.04

安裝各種包

采樣下面的命令（以后可能會升級，什么的，，，，，，）

sudo apt-get install autoconf bison build-essential clang-format curl \
    doxygen flex g++ git libelf1 libelf-dev libftdi1-2 libftdi1-dev libssl-dev \
    libusb-1.0-0 lsb-release make ninja-build pkgconf python3 python3-pip \
    python3-setuptools python3-wheel python3-yaml srecord tree xsltproc \
    zlib1g-dev xz-utils

git Ibex專案并使用pip3安裝相關軟體包

mkdir  ibex
cd  ibex
git clone https://github.com/lowRISC/ibex

安裝相關python庫

pip3 install --user -r python-requirements.txt

安裝 RISC-V tool chain（這一步很慢，，，）

安裝的地方另起一個（不在ibex里面）
最好使用sudo make
我之前使用 make出現了很多錯誤，因為權限不夠，

安裝先決條件：一股腦裝就完事了，沒有裝就讓它裝，裝過了輸入此命令會提示裝過了，這波不虧，有點賺

sudo apt-get install autoconf automake autotools-dev curl python3 libmpc-dev libmpfr-dev libgmp-dev gawk build-essential bison flex texinfo gperf libtool patchutils bc zlib1g-dev libexpat-dev

git clone https://github.com/riscv/riscv-gnu-toolchain

./configure --prefix=/opt/riscv --with-arch=rv32imc --with-abi=ilp32
sudo make

添加安裝路徑到PATH（看了一個博客說一共有3種方法）
方法在這里，，，
本人采用的是第3種中，因為不想chmod

vi ~/.bash_profile

PATH=$PATH:~/.local/bin

source ~/.bash_profile

使用下面的命令驗證編譯工具是否安裝成功

which riscv32-unknown-elf-gcc

出現/opt/riscv/bin/riscv32-unknown-elf-gcc則說明成功了

安裝仿真軟體Verilator

什么是Verilator？老哥點這里
再次安裝相關依賴：（可能會重復安裝，系統會提醒，沒有關系的）

sudo apt-get install git make autoconf g++ flex bison

sudo apt-get install libfl2

sudo apt-get install libfl-dev

獲取安裝包

git clone https://git.veripool.org/git/verilator

unset VERILATOR_ROOT

安裝，沖!!

cd verilator

git pull

git tag

git checkout master

git checkout stable

git checkout v{version}

autoconf        # Create ./configure script

./configure

make

make test

sudo make install

安裝FuseSoc工具

FuseSoc的作用跟Makefile的功能相似，由于Ibex已配置成FuseSoc可用的狀態，所以不用白不用，白嫖就完事，

git clone https://github.com/olofk/fusesoc

cd fusesoc

sudo pip install -e .

這里同樣也需要加路徑（FuseSoc的默認安裝路徑是~/.local/bin）

輸入which fusesoc驗證是否裝好

出現 .local/bin/fusesoc就說明ok了

開始跑Hello simple system

cd  ibex

## Building Simulation
fusesoc --cores-root=. run --target=sim --setup --build lowrisc:ibex:ibex_simple_system --RV32M=1 --RV32E=0

## Building hello world
make -C examples/sw/simple_system/hello_test

## Running the Simulator
./build/lowrisc_ibex_ibex_simple_system_0/sim-verilator/Vibex_simple_system [-t] --raminit=<sw_vmem_file>

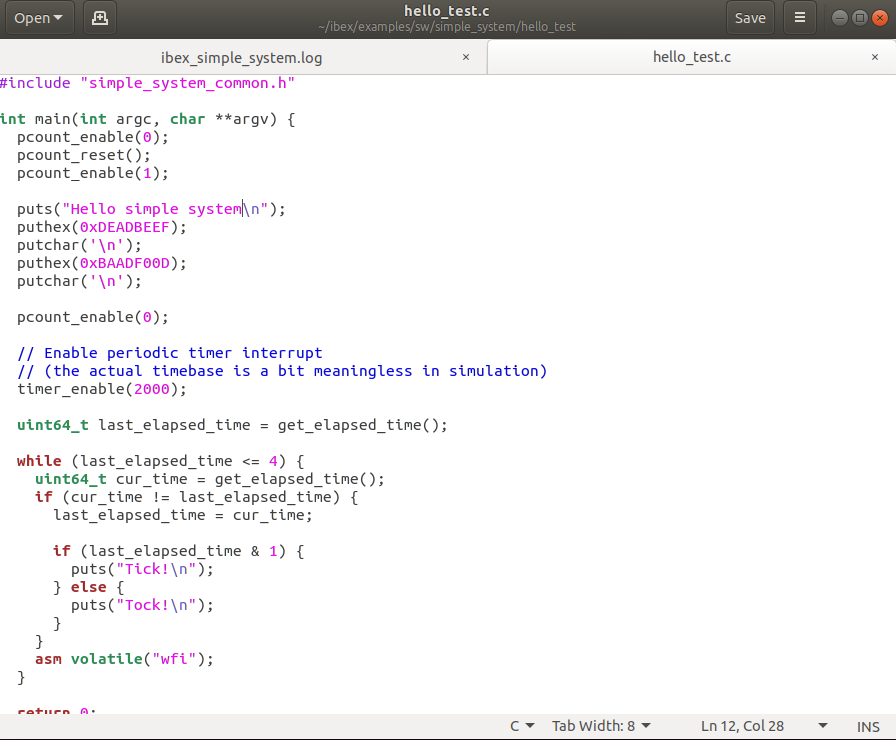

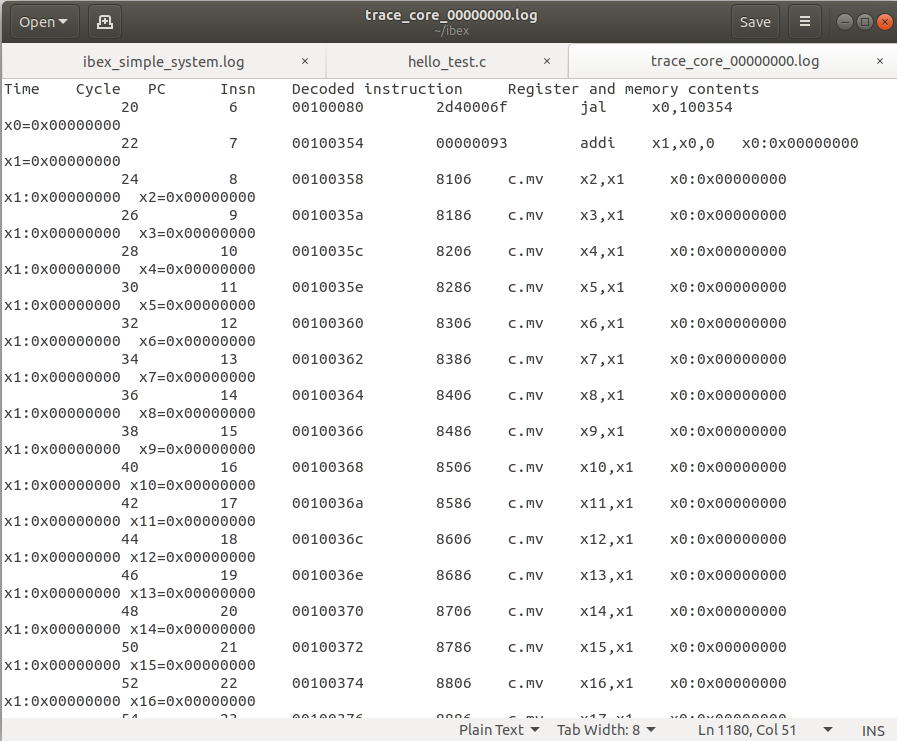

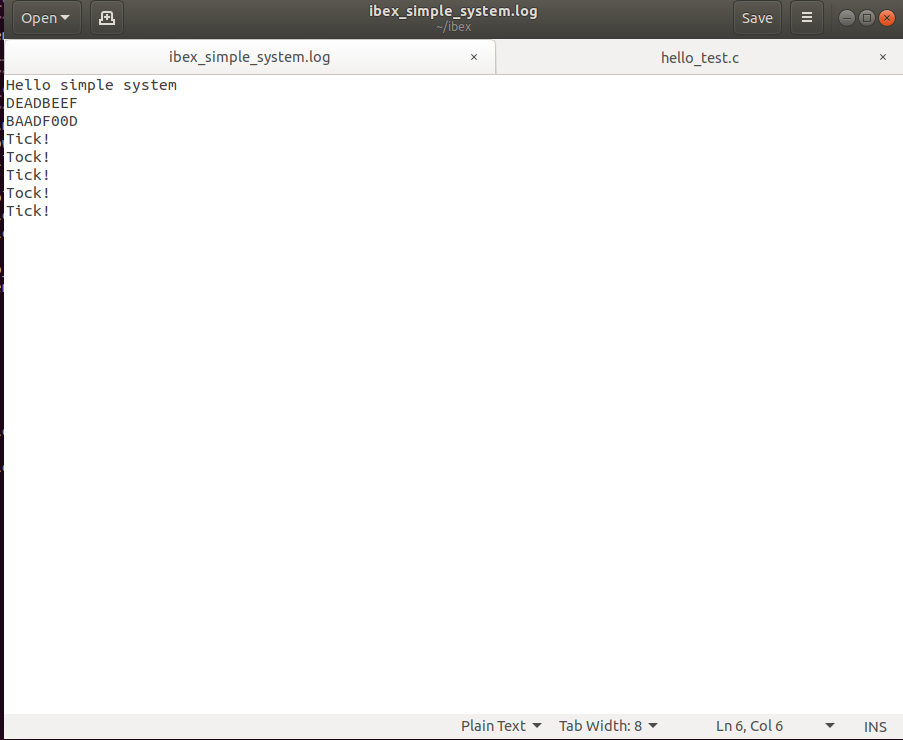

這里的<sw_vmem_file>是RISC-V的可執行檔案路徑，使用./examples/sw/simple_system/hello_test/hello_test.vmem 對于編譯好的hello world，使用，編譯出來的可執行檔案是Vibex_simple_system，–raminit=<sw_vmem_file>用于把編譯好的hello world RISC-V可執行代碼load到RAM里去，-t是用來生成GTKWave可看的waveform，可以不用加，大功告成，最后Ibex的輸出寫在ibex_simple_system.log里，可以打開看看是否符合期望，由于Ibex帶了仿真的trace功能，指令trace資訊還會存在trace_core_00000000.log，（這里抄的別人的，覺得說得很好）

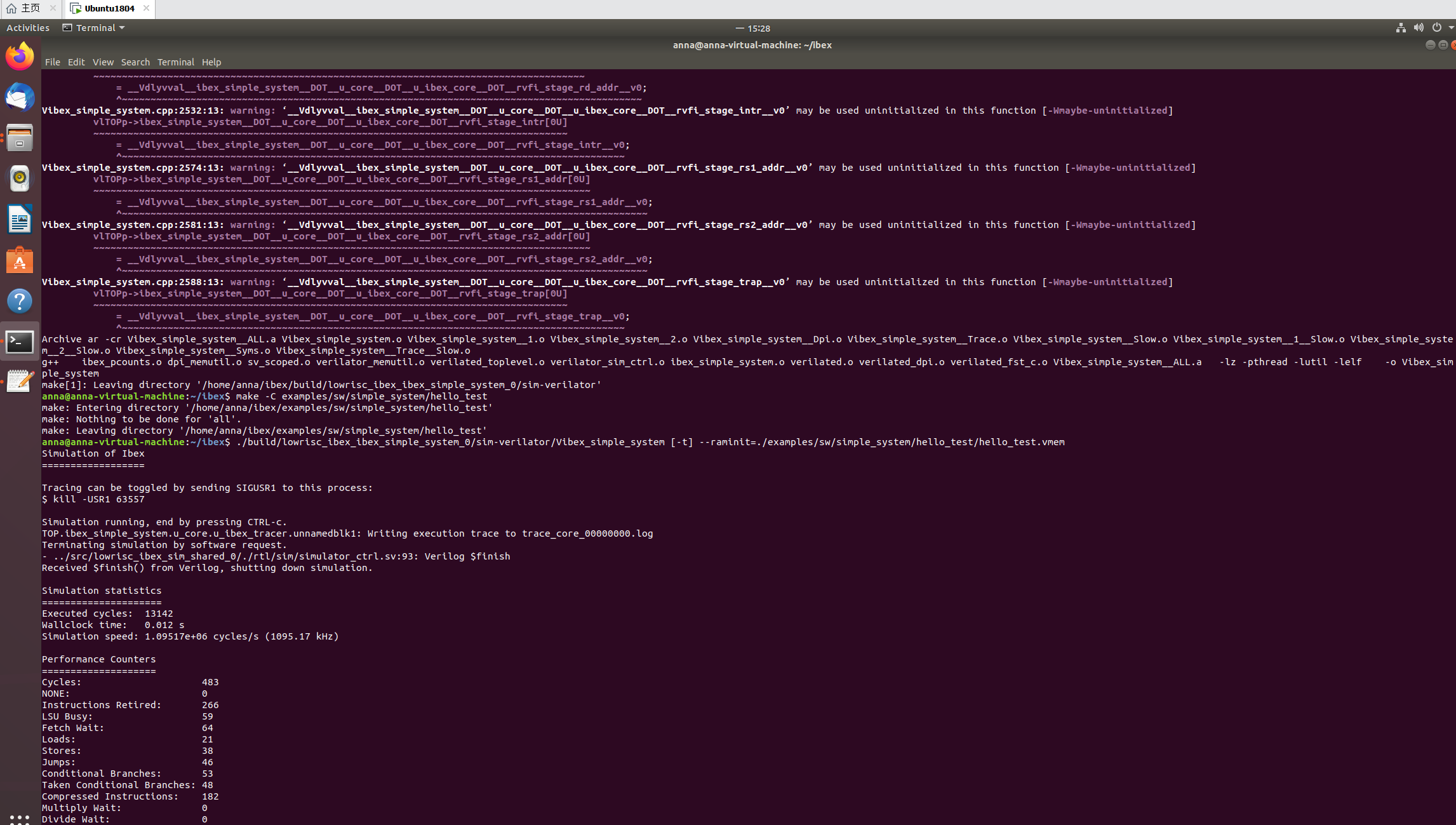

輸入上述命令的運行中間程序與結果
