▌01 收到EMAIL
卓老師：
您好！
??首先感謝您一直以來對博思車模產品的支持，博思公司也將繼續努力，推出優良產品，做好服務，
??經過幾個月的努力，自行車車模（命名為N型模型車），已經完成設計，設計主要引數如下：
??1、驅動電機選用無刷電機，在電機中集成霍爾傳感器用以速度采樣；（注意：此無刷直流電機，為新設計，制樣周期長，請小心使用）
??2、使用伺服器（FUTUBA3010）控制車模轉向；
??3、使用伺服器+配重來調整車模重心位置；
??4、整車重量（計算2個伺服器重量）約720g；
??詳細車模引數見模型車規格書，附件為模型車規格書、3010伺服器規格書、無刷電機規格書及霍爾傳感器規格書，如有其它需要的，請隨時聯系，謝謝！
??已經安排模型車1套寄出給您，包含模型車1PCS，鋰電池組1PCS，配套充電器1pcs；

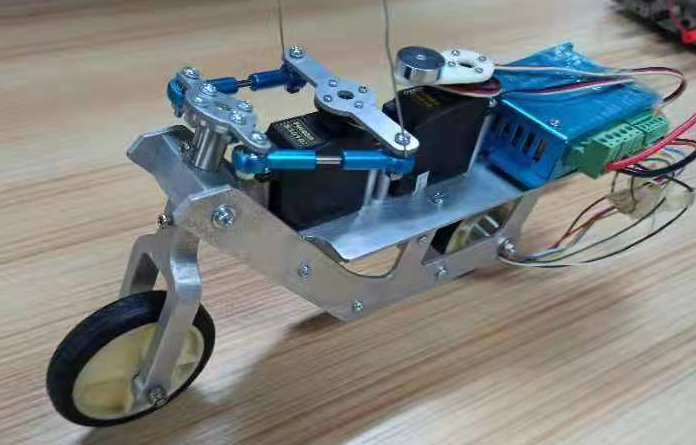

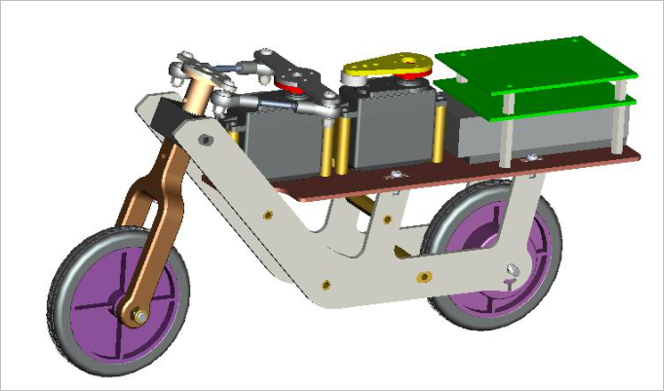

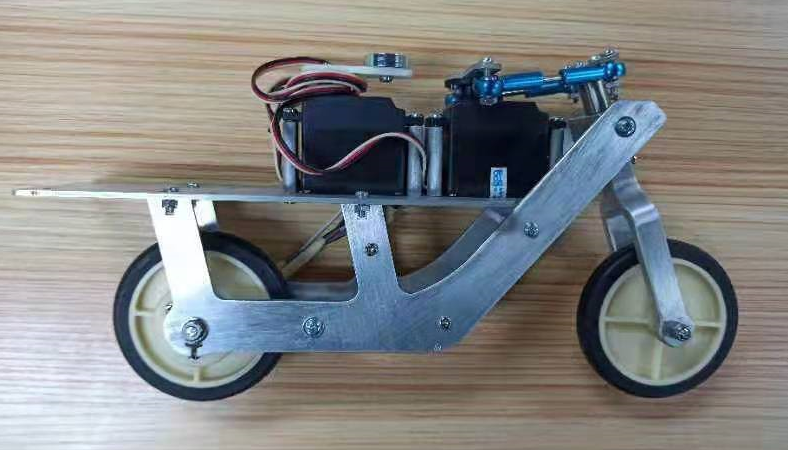

▲ 裝配好的電單車
張偉曉
2021.1.22
??聯系人：博思公司 張偉曉，weixiaozhang@bds-tech.com
▌02 產品規格書
一、性能特點
1、采用無刷直流電機，動力強勁；
2、加入重心調整設計，在運行程序可以通過調整重心位置，達到平穩；
3、速度采樣選用霍爾傳感器已經集成入無刷電機；
4、整車加上2個（3010）伺服器重約720g；
二、車模引數
1、馬達BO2930NBH2B01：
- 額定電壓： 7.4V ；
- 空載電流： < 400mA ；
- 堵轉電流： 4.6A ；
- 空載轉速：2200 ± 10% rpm；
- （詳細引數見規格書）

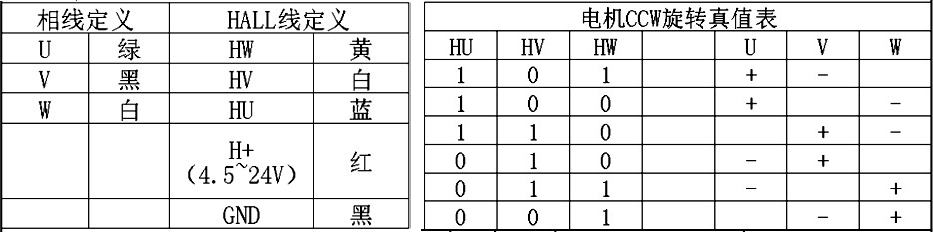

2、接線說明及電機CCW旋轉真值表：
3、車模尺寸：
- 車 寬：72mm ；
- 車 高：145mm；
- 最大車長：283mm；
- 輪中心距：190mm；
- 車輪直徑： 70mm；
三、車模原理
1、驅動選用集成了霍爾傳感器的無刷直流電機，減少外加結構件，使操控更穩定，整車更接近真實電單車結構，采用高精度軸承、高精度軸及嚴謹的設計，保證機械的可靠、穩定、一致性，
2、加入重心調整結構（伺服器、配重塊），保證轉彎有良好性能，提升整車的平衡性能，讓賽車操控更穩定；

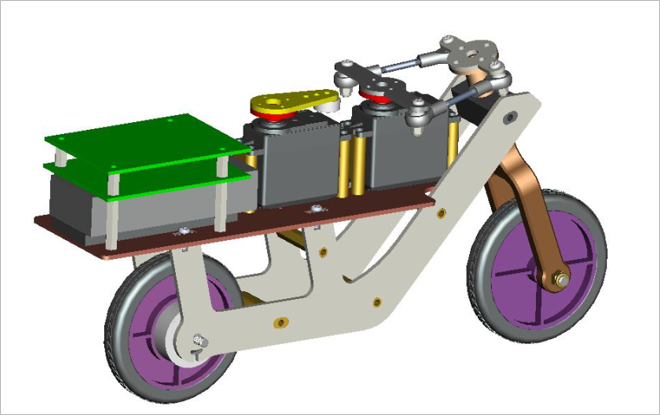

▲ 裝配好的電單車
四、車模包裝
1、配件包 X 1
2、包裝盒 X 1
地址：東莞市常平鎮常黃路橋瀝管理區龍昌工業城
電話：0769-86836618 傳真：0769-86836618-224
網址：http://www.bds-tech.com/

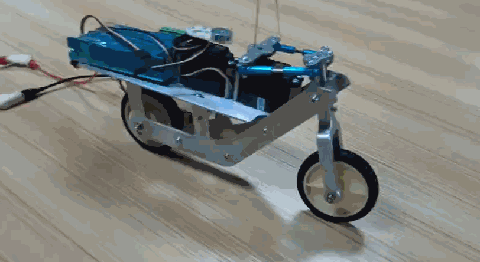

▲ 前后運動測驗情況
▌03 附件

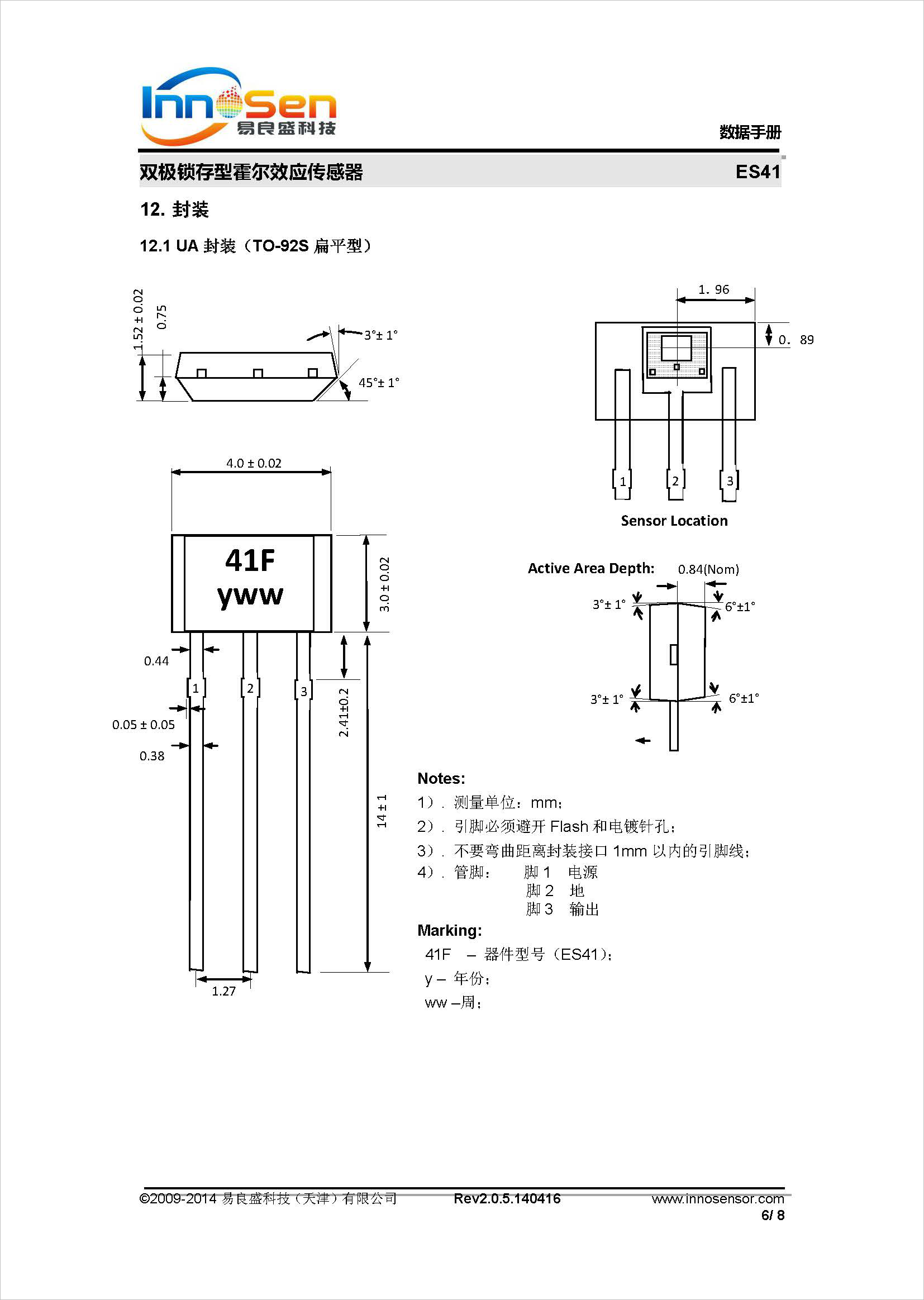

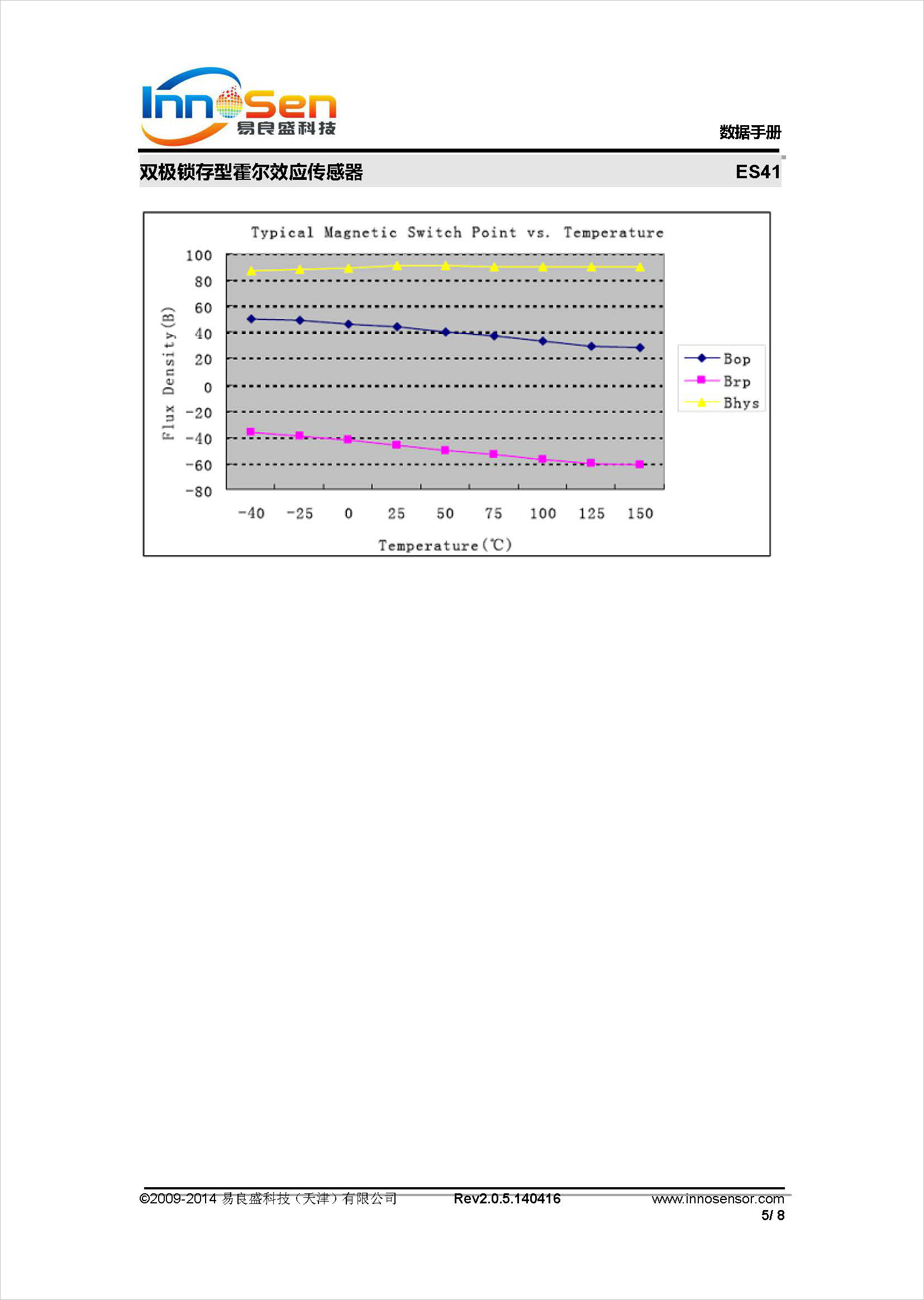

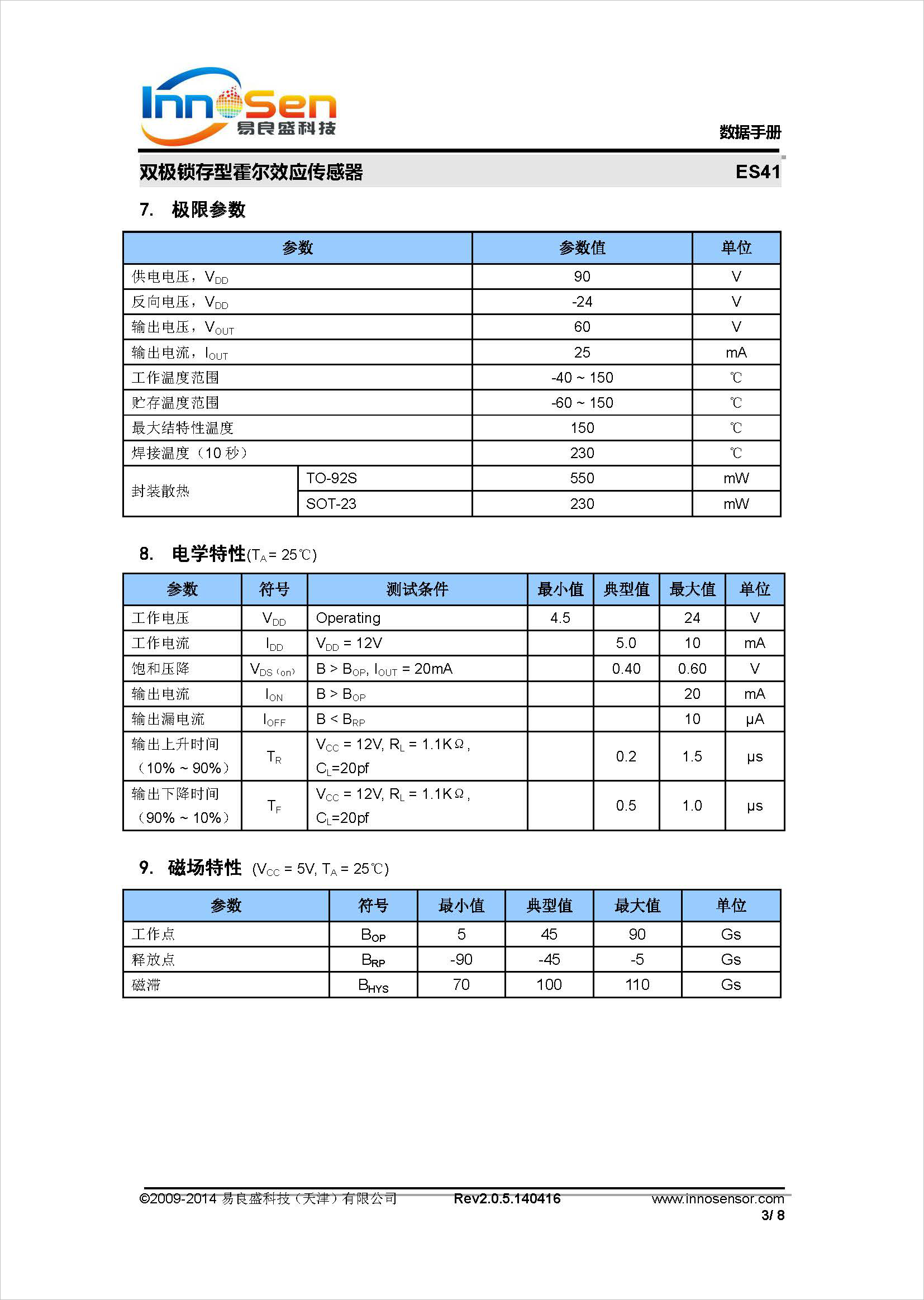

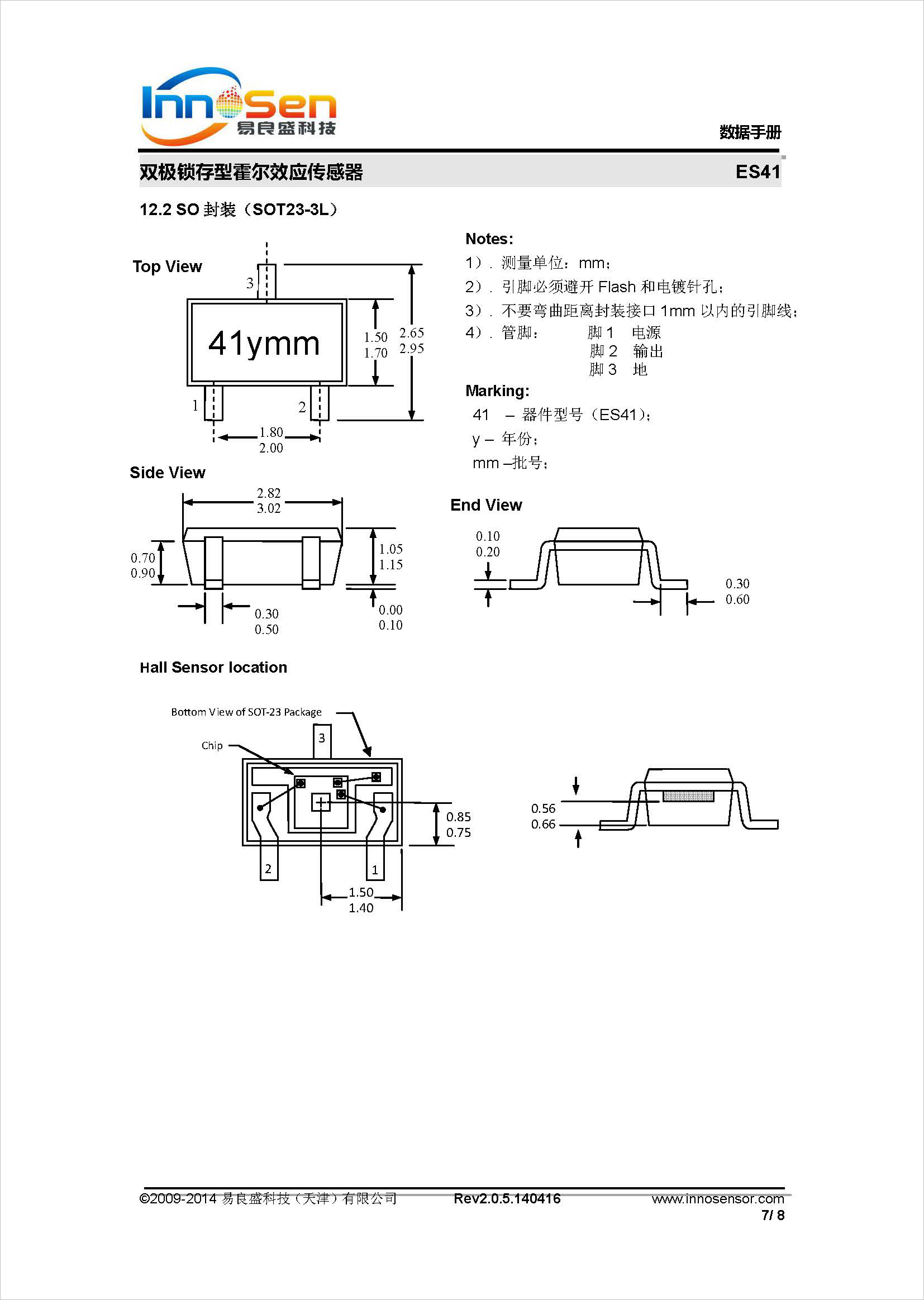

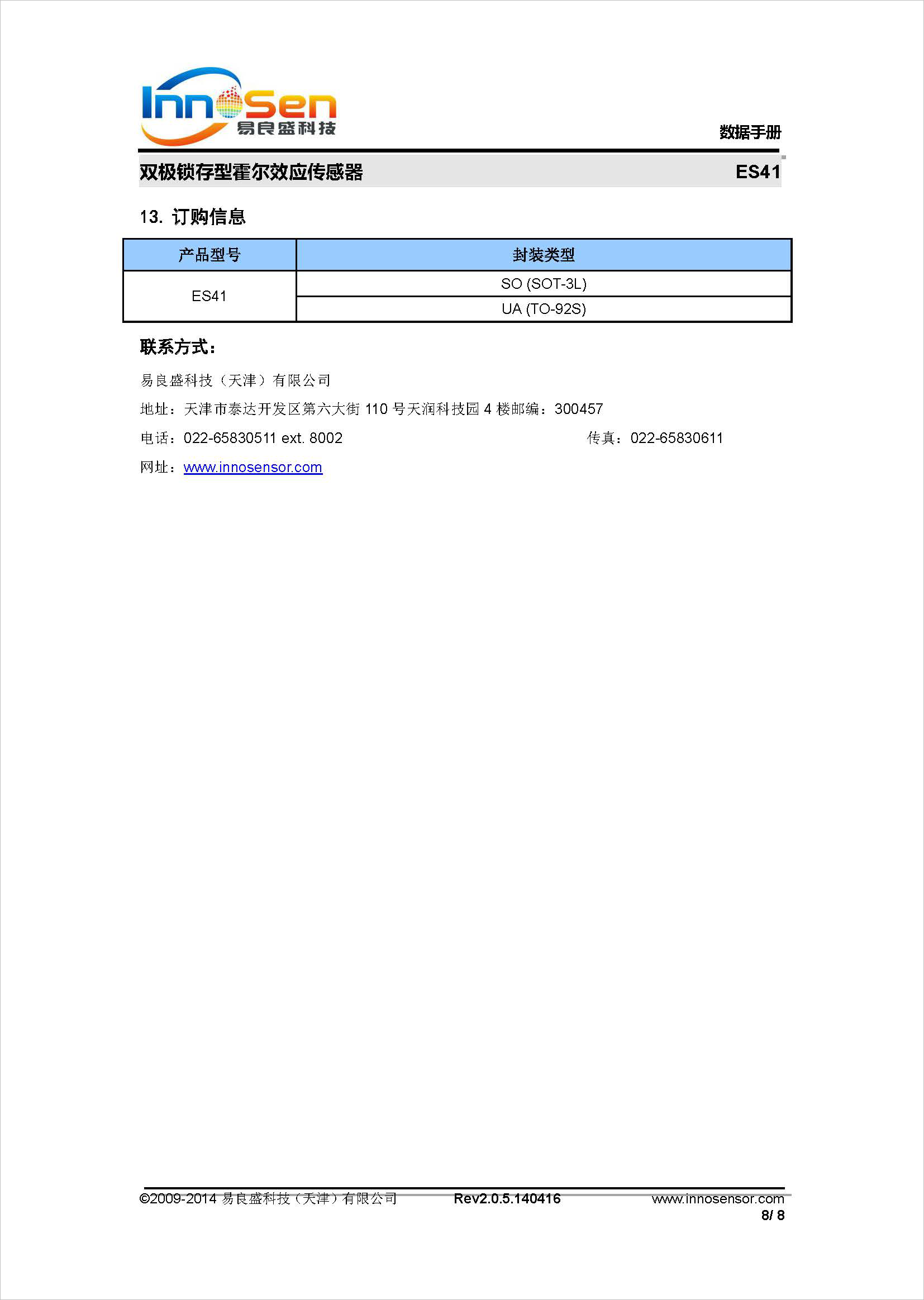

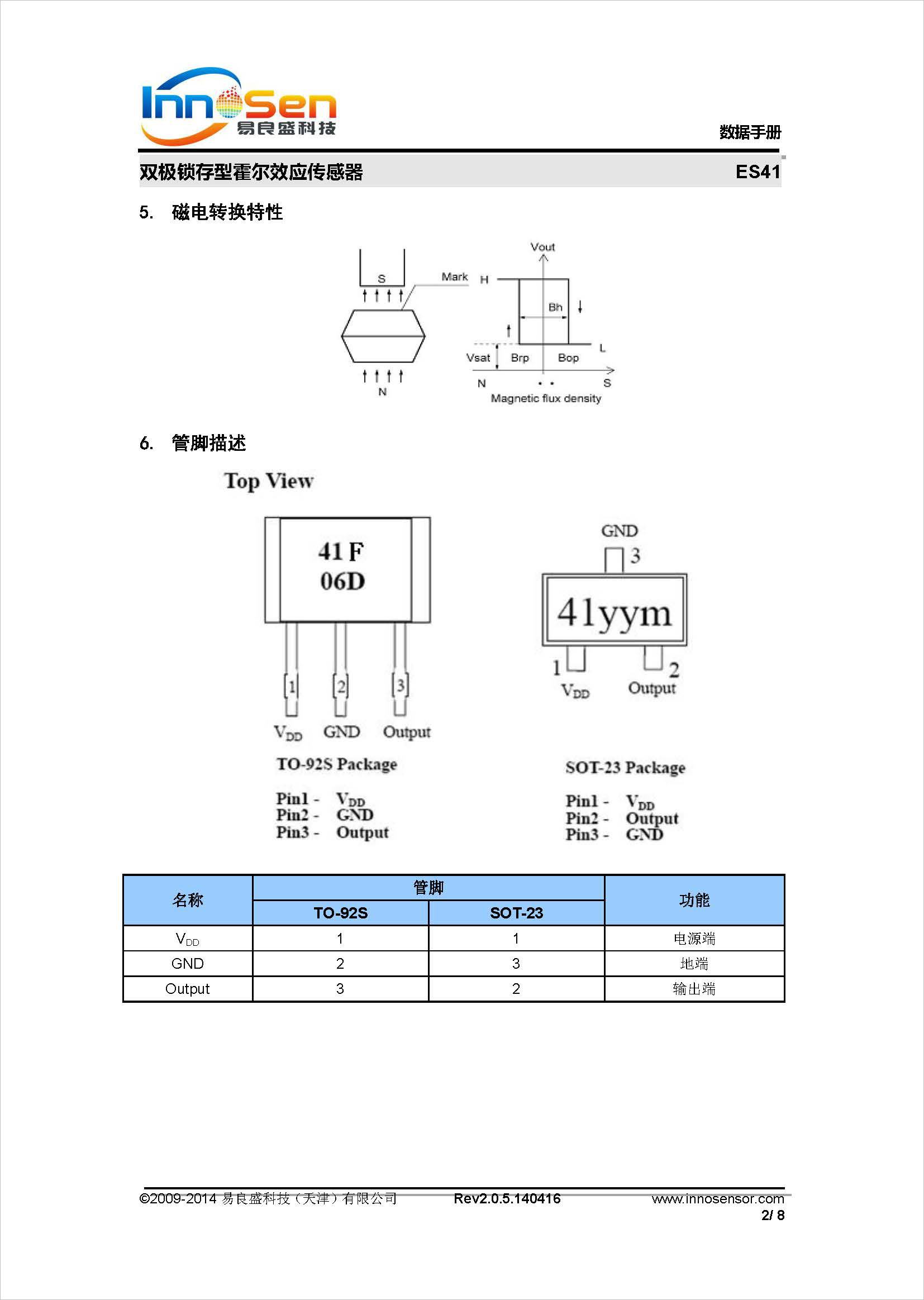

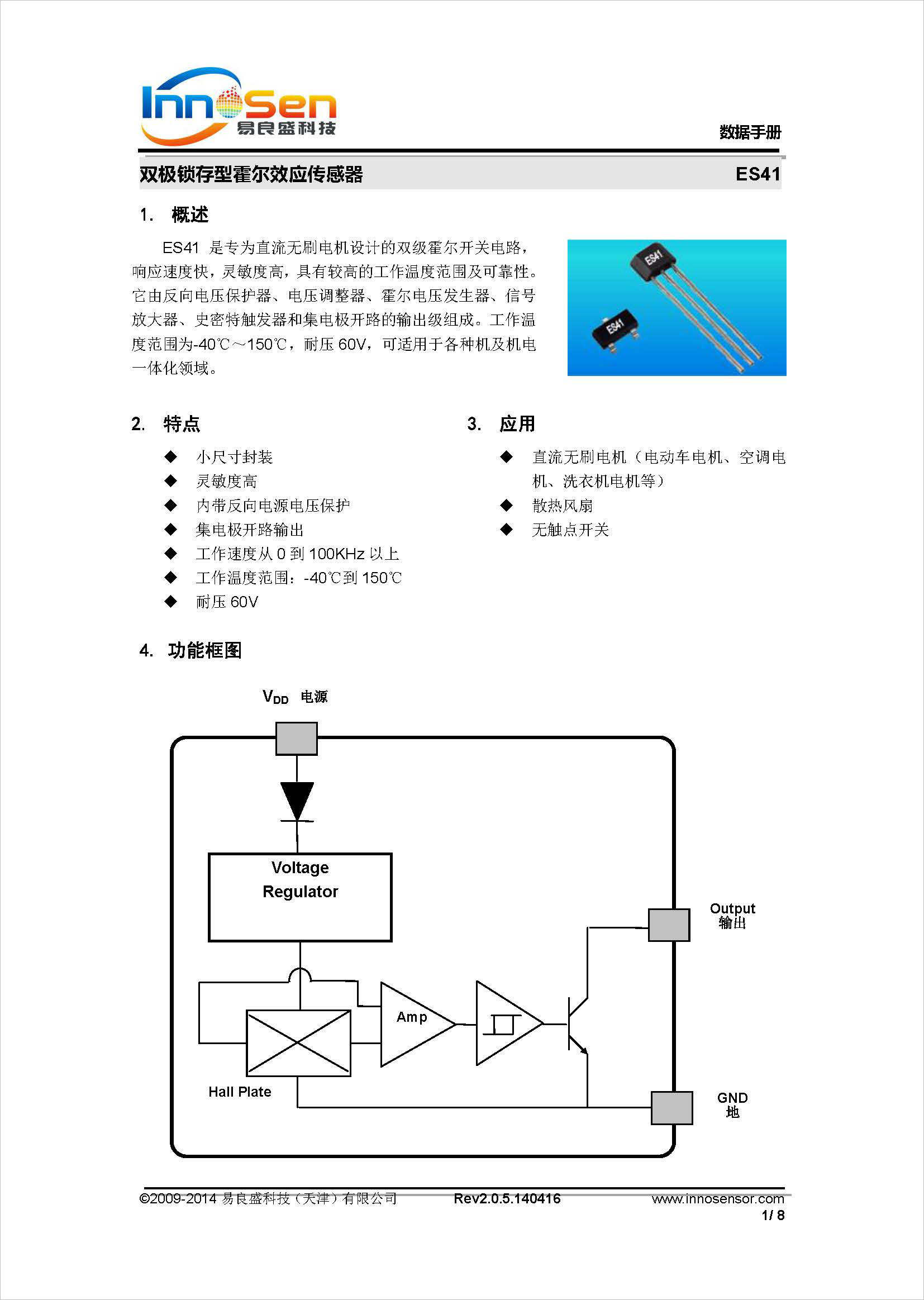

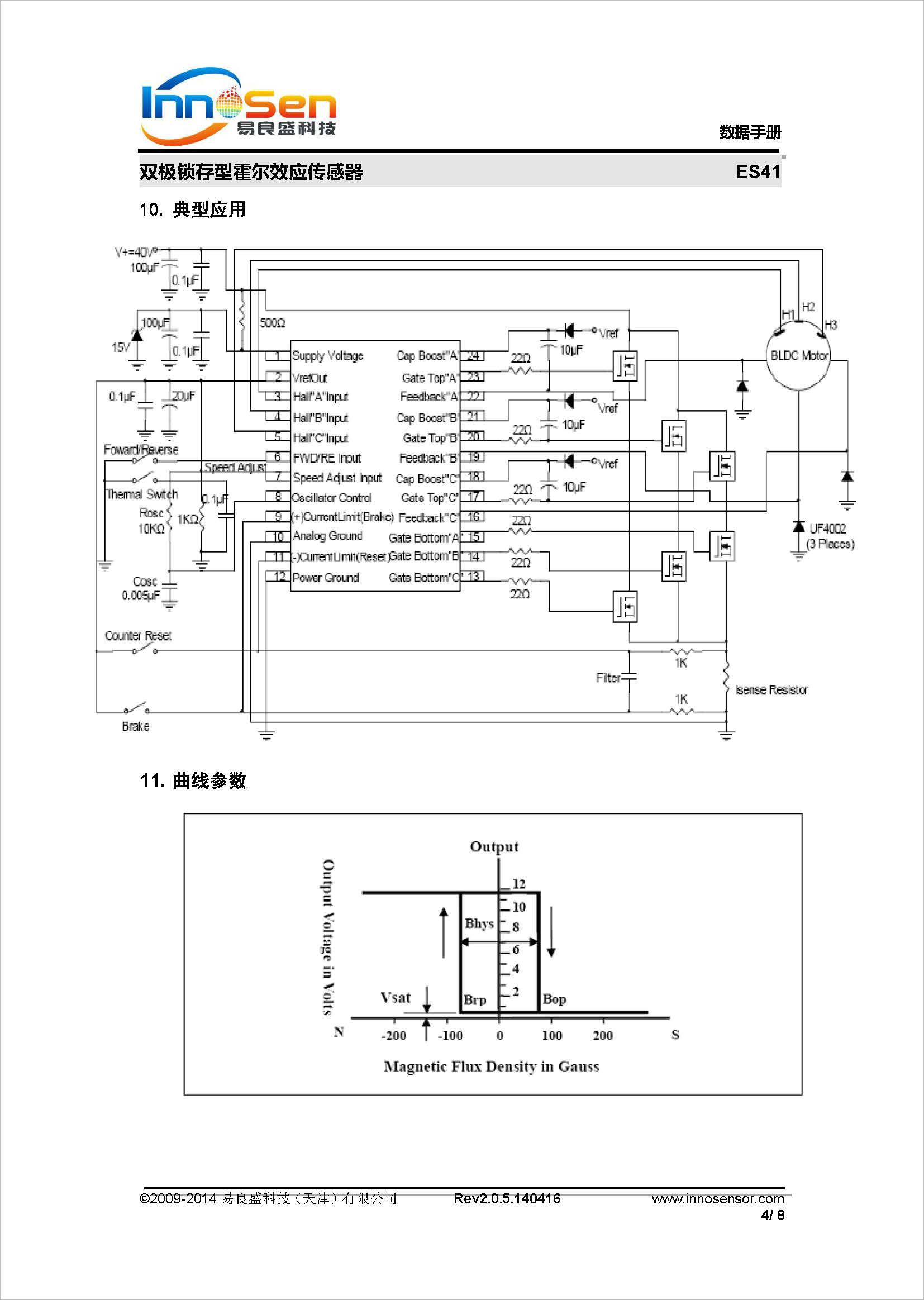

1.雙極鎖存型霍爾效應傳感器 ES41
#
#
<
f

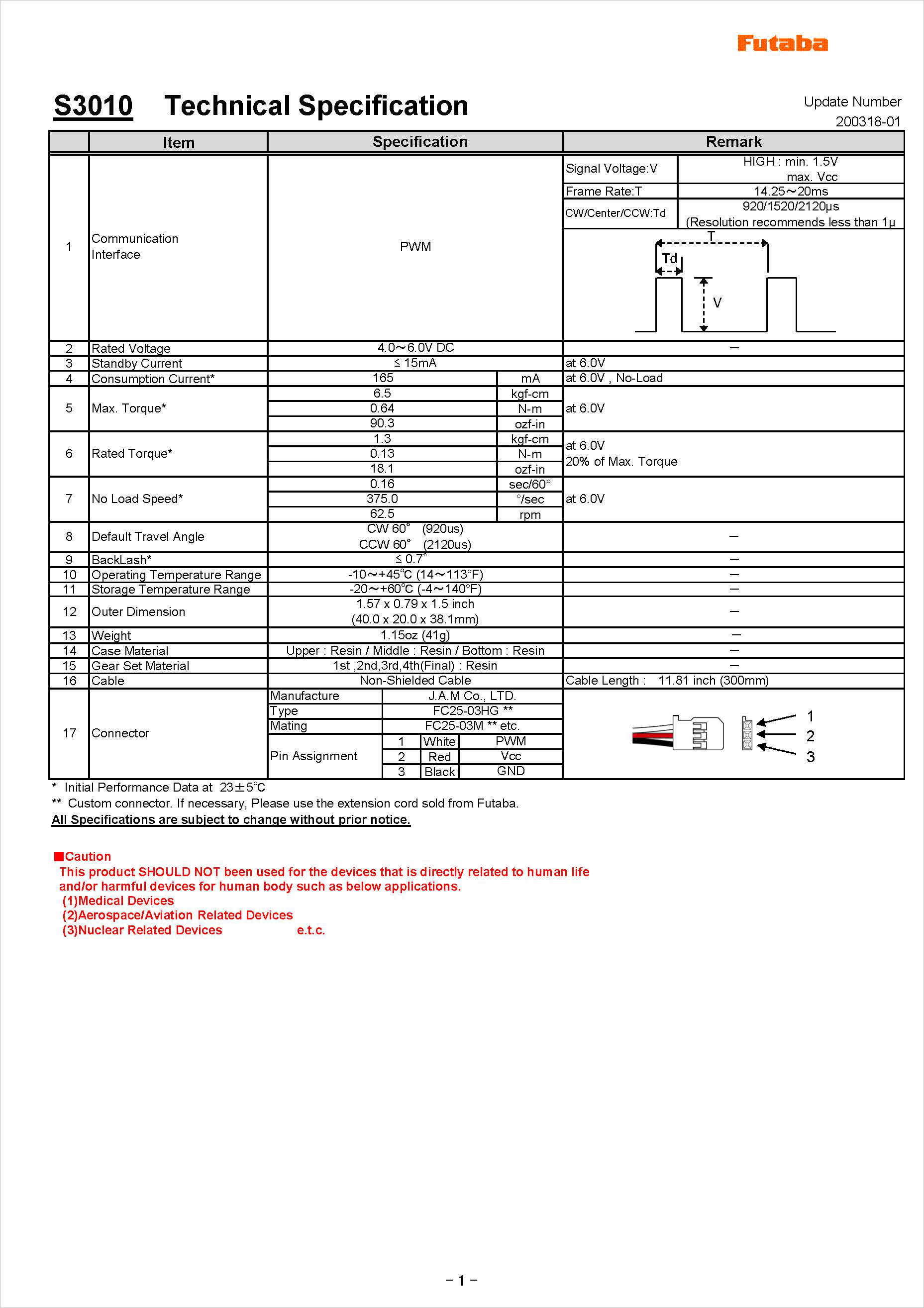

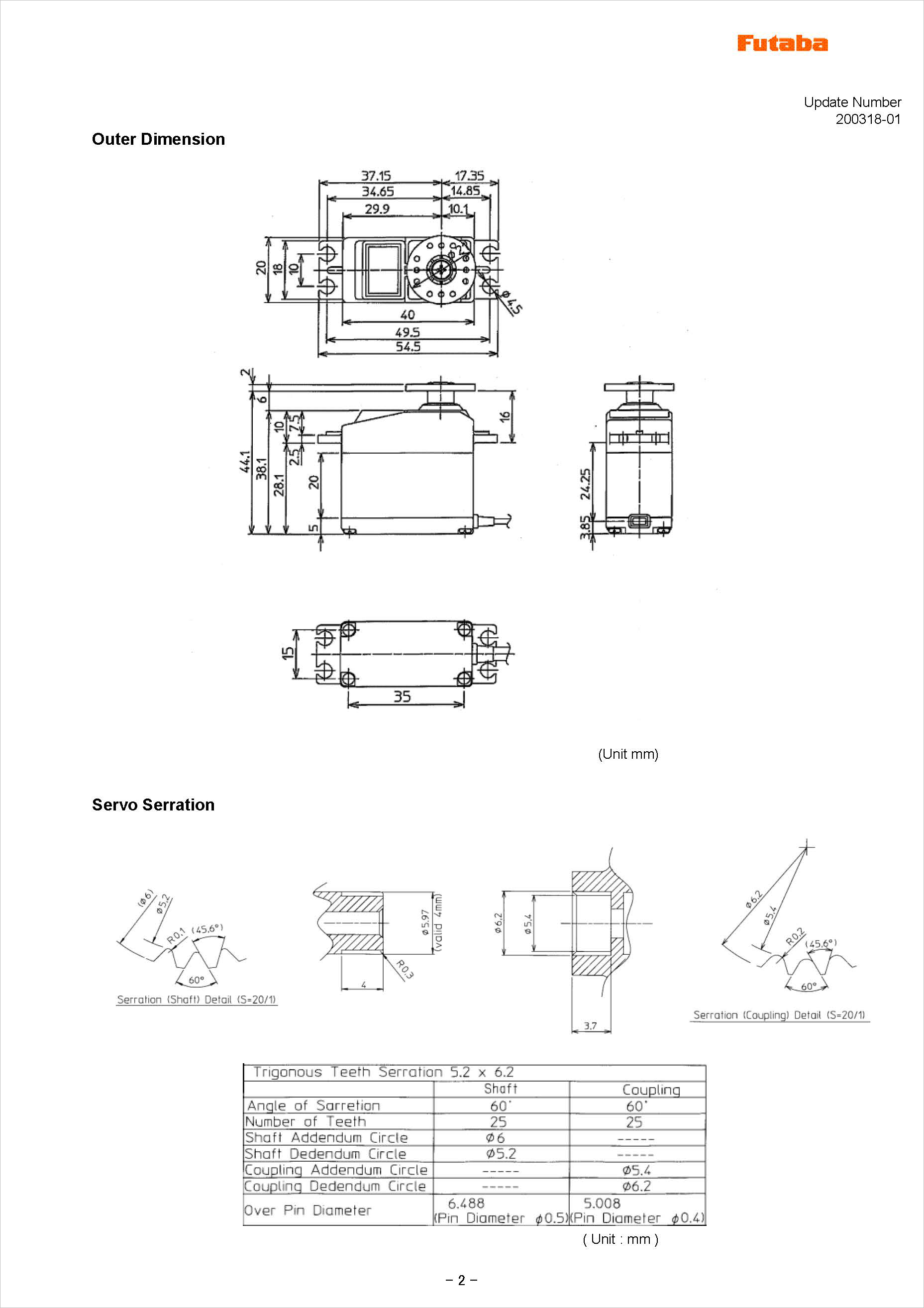

2. S3010

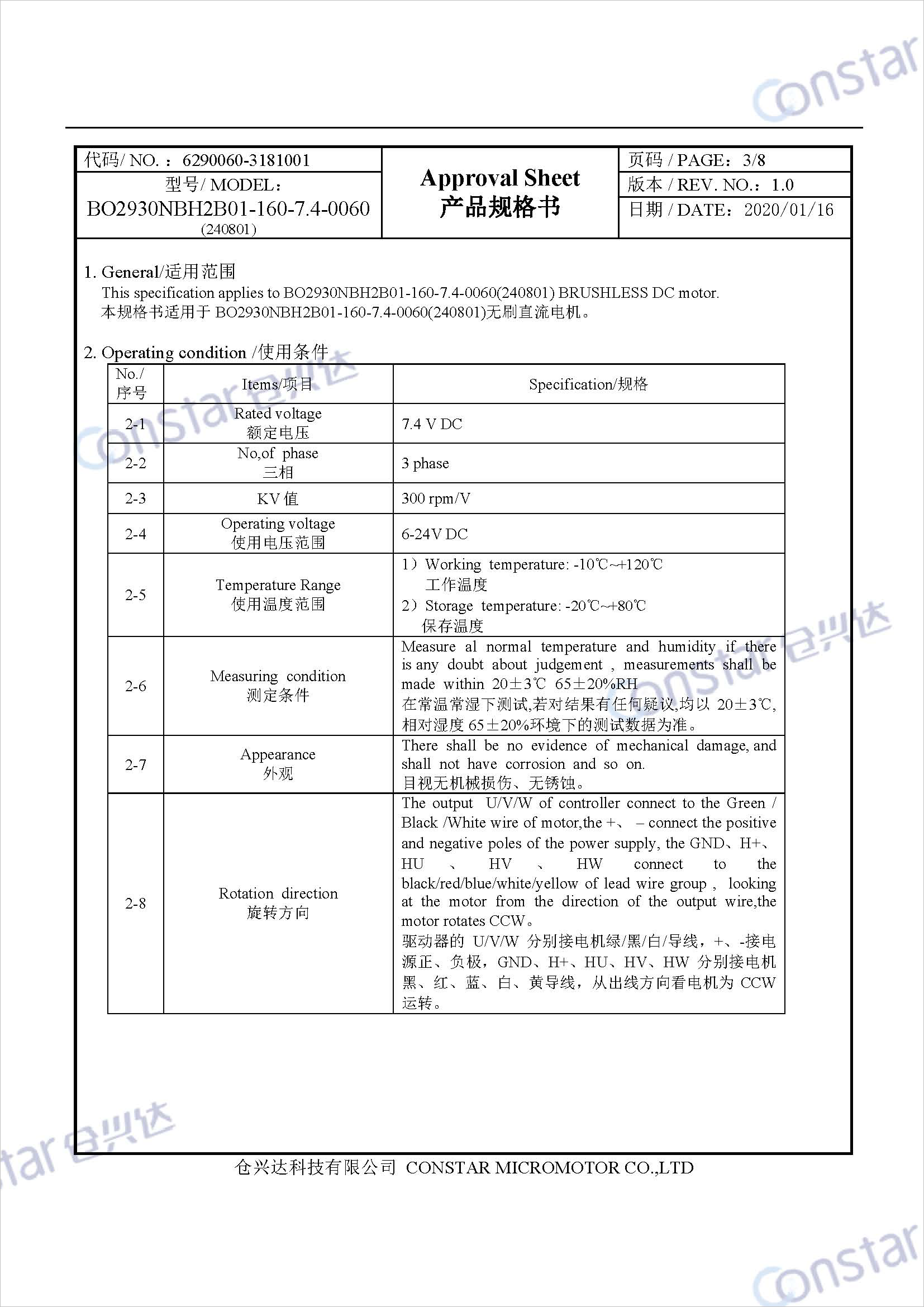

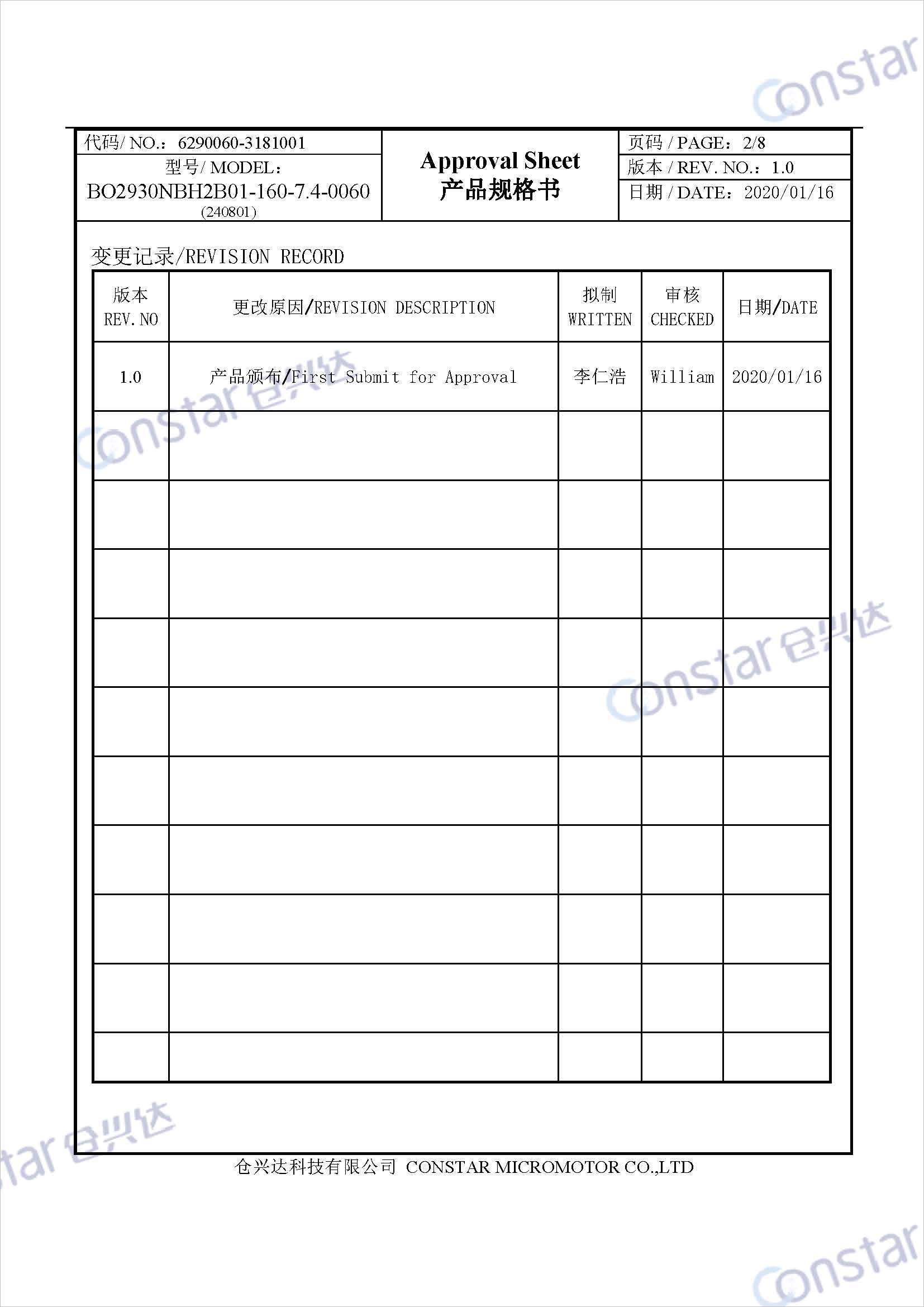

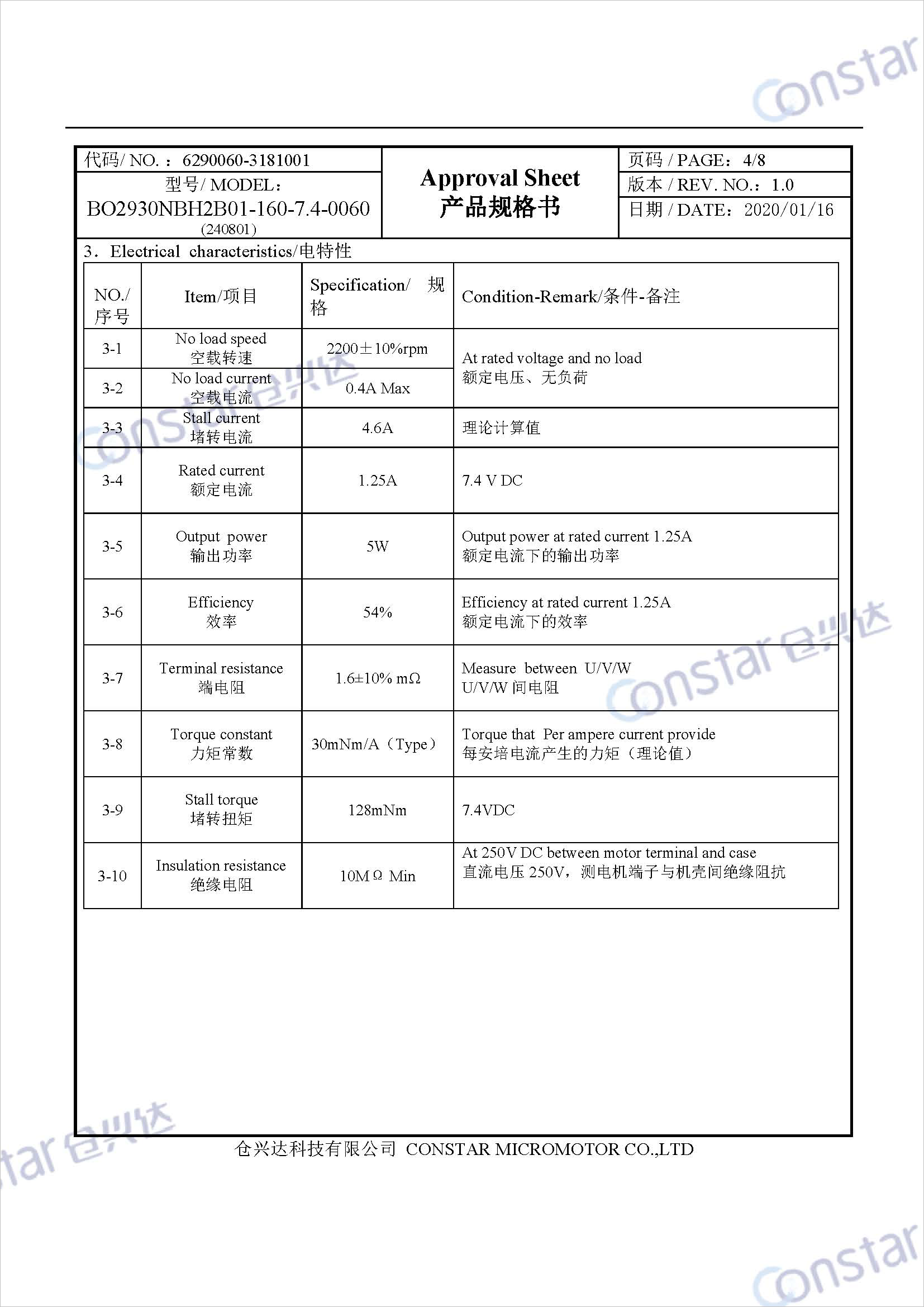

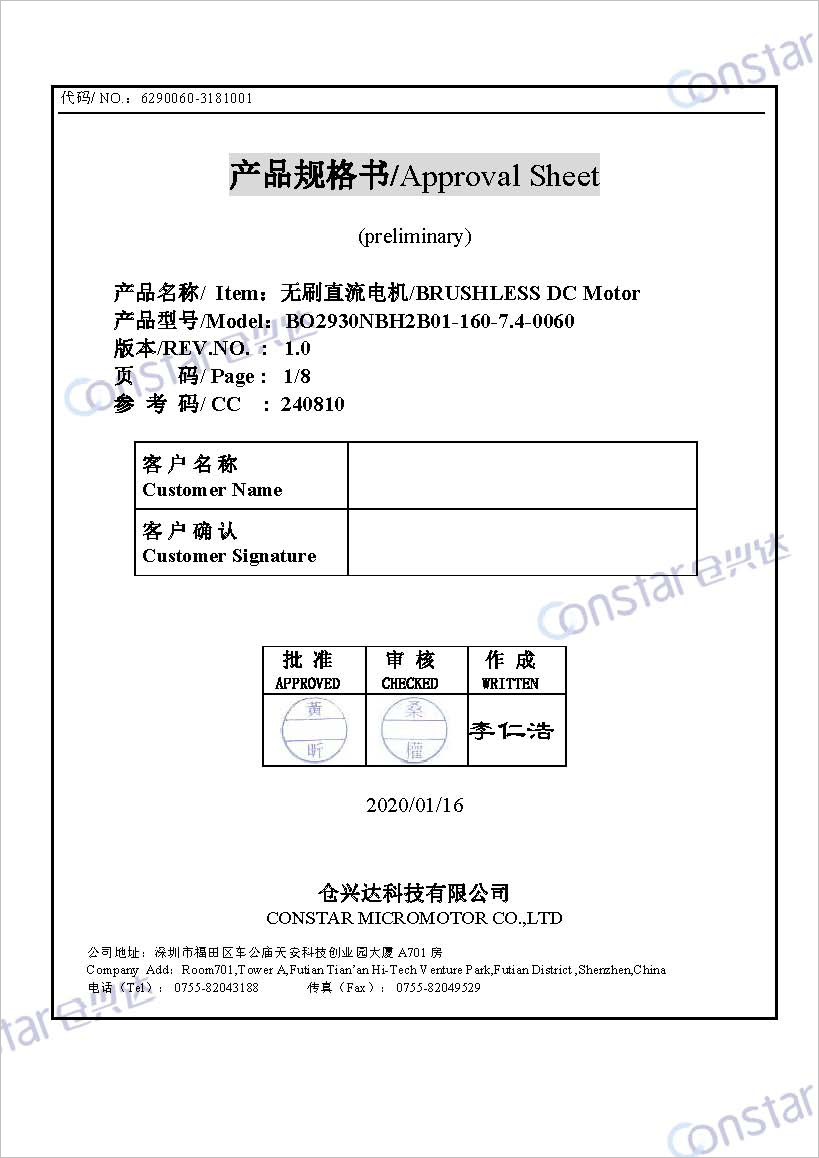

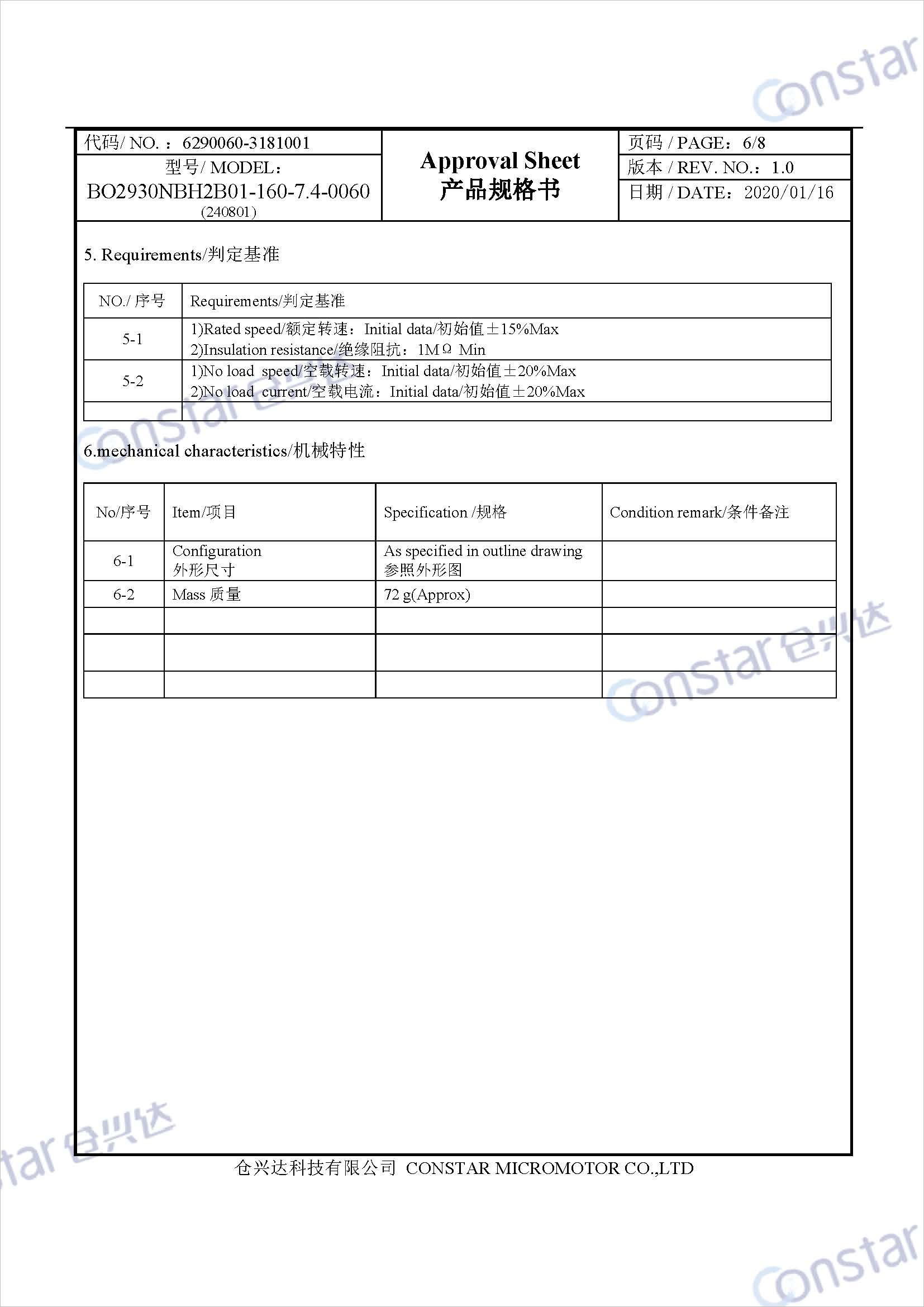

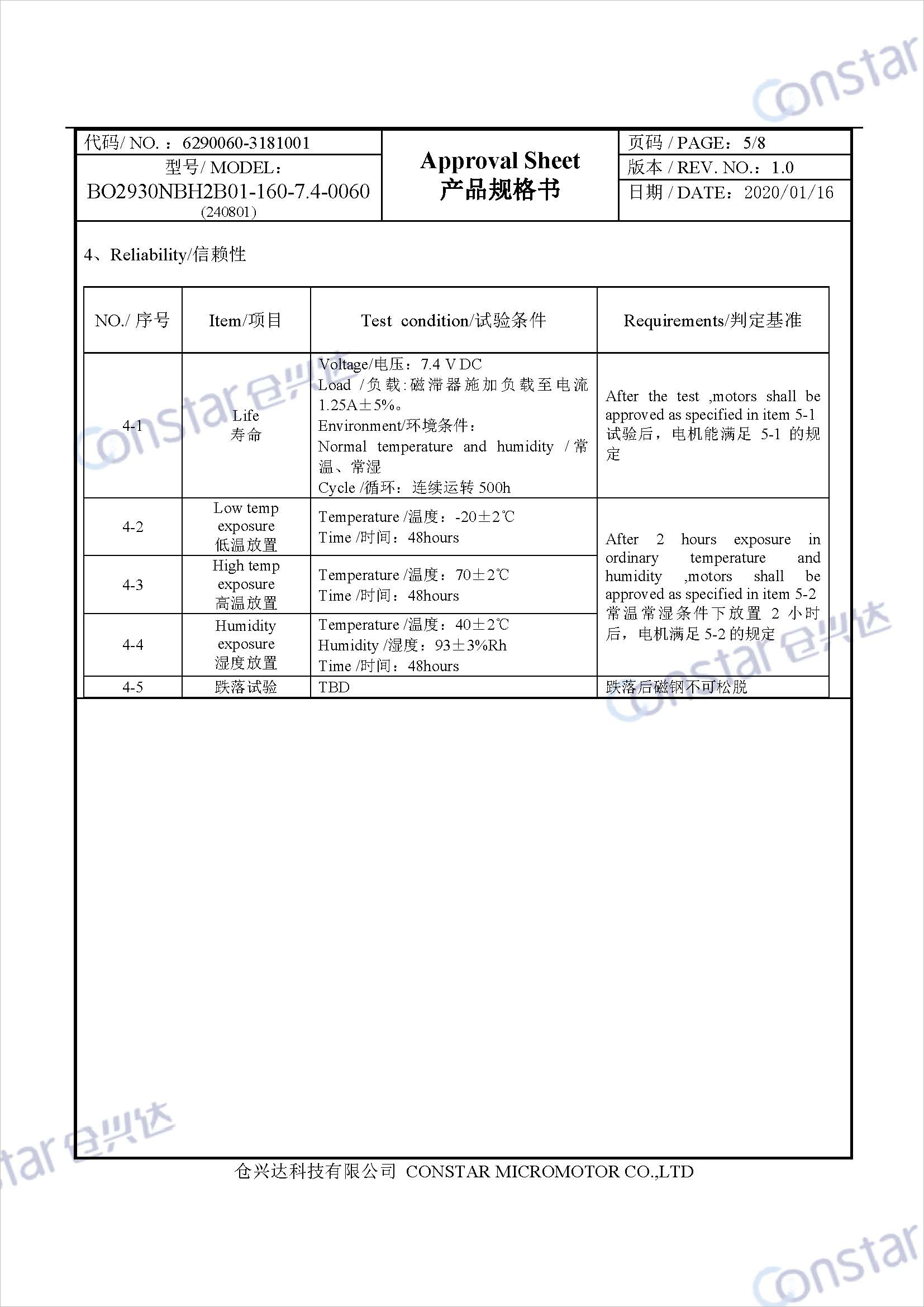

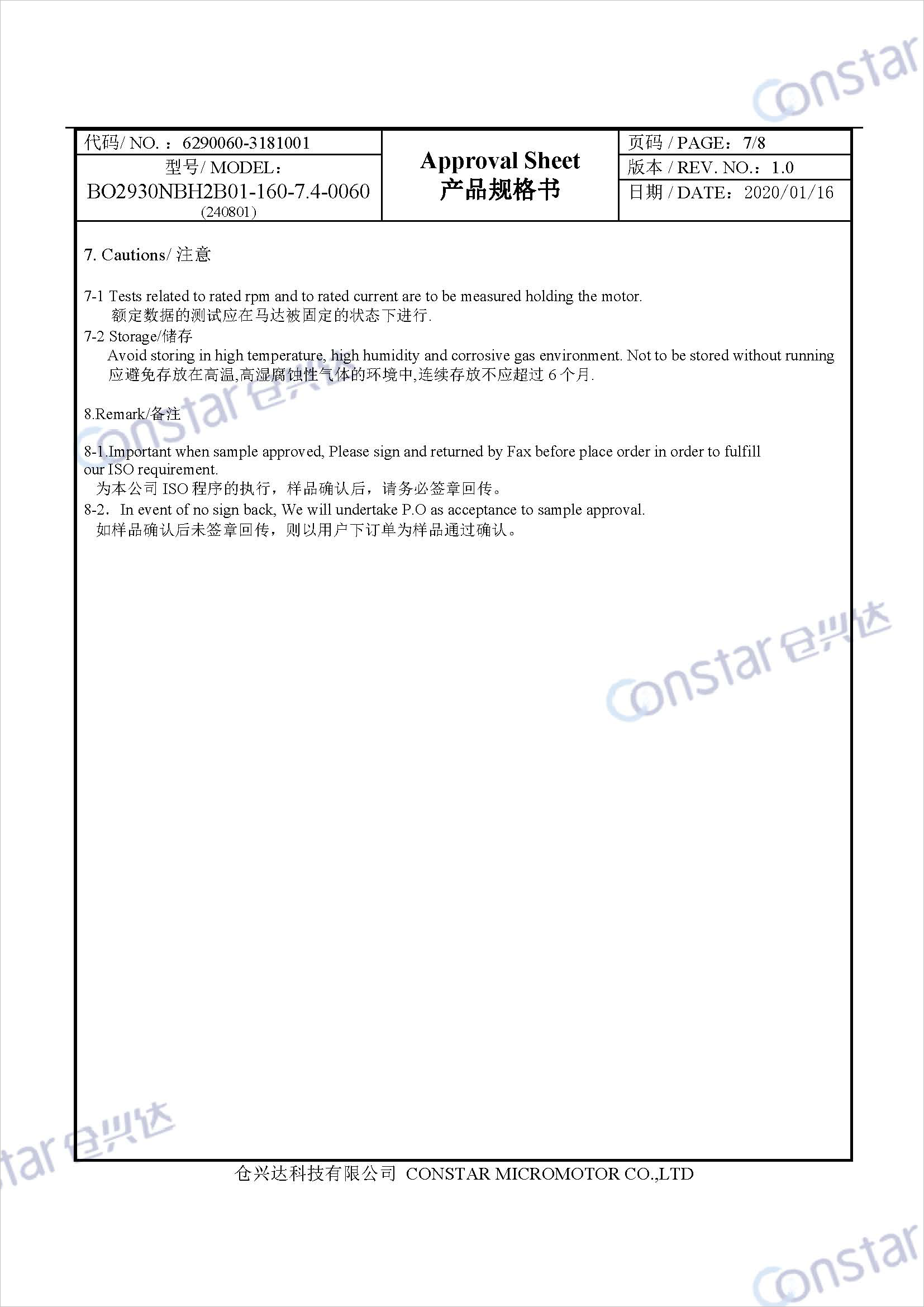

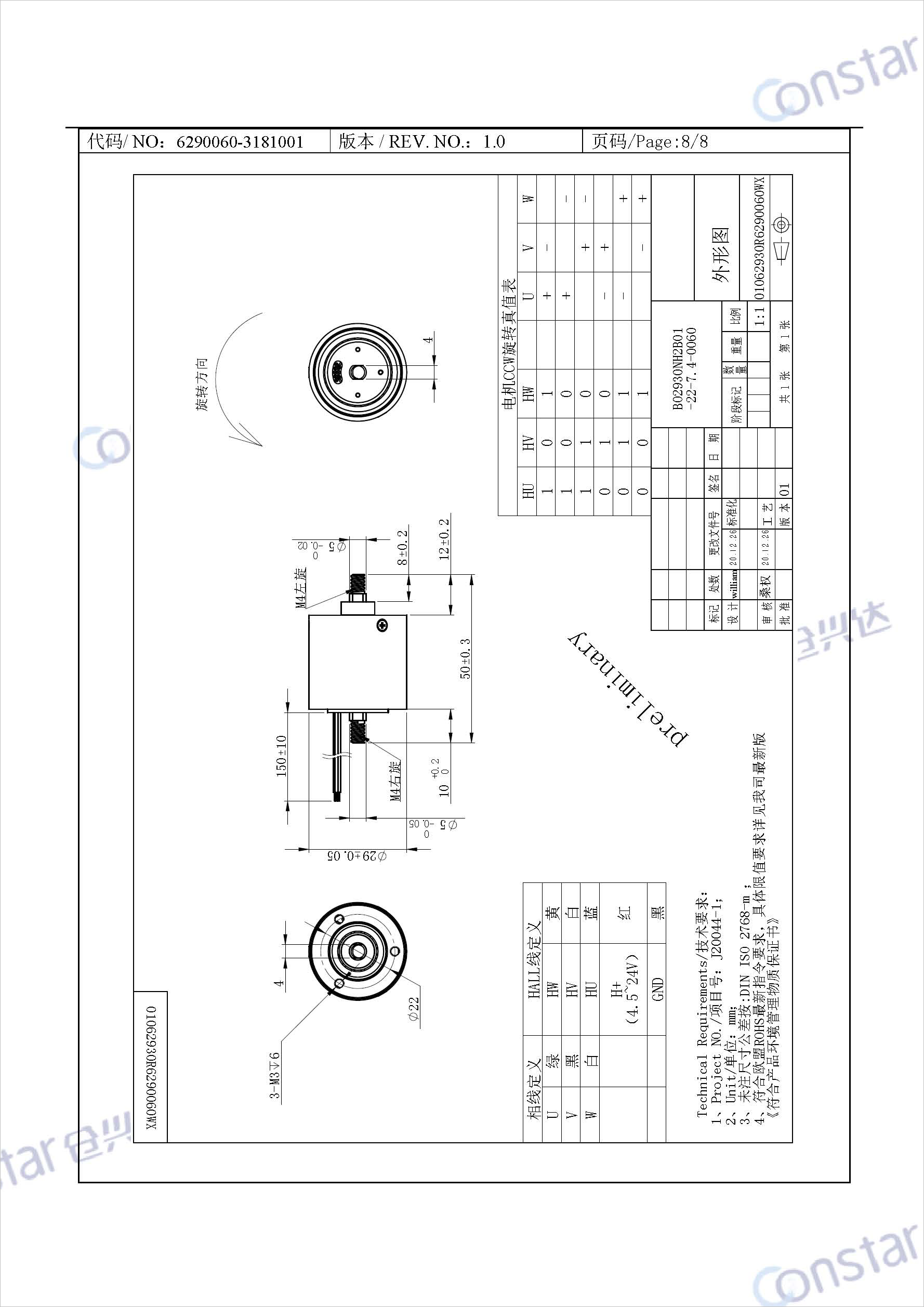

3.無刷電機
