燒錄器用多了，便有了想做燒錄器的想法，終于因為手頭上有了幾片STM32F103C8T6，才將想法付出行動
先是將目標定在了STLINK上，因為自己使用的大多數芯片都是ST旗下的，于是便在網路上搜集STLINK的開源資料，找到了以STM32F103C8T6為主控的開源方案，以及官方的STLINK韌體

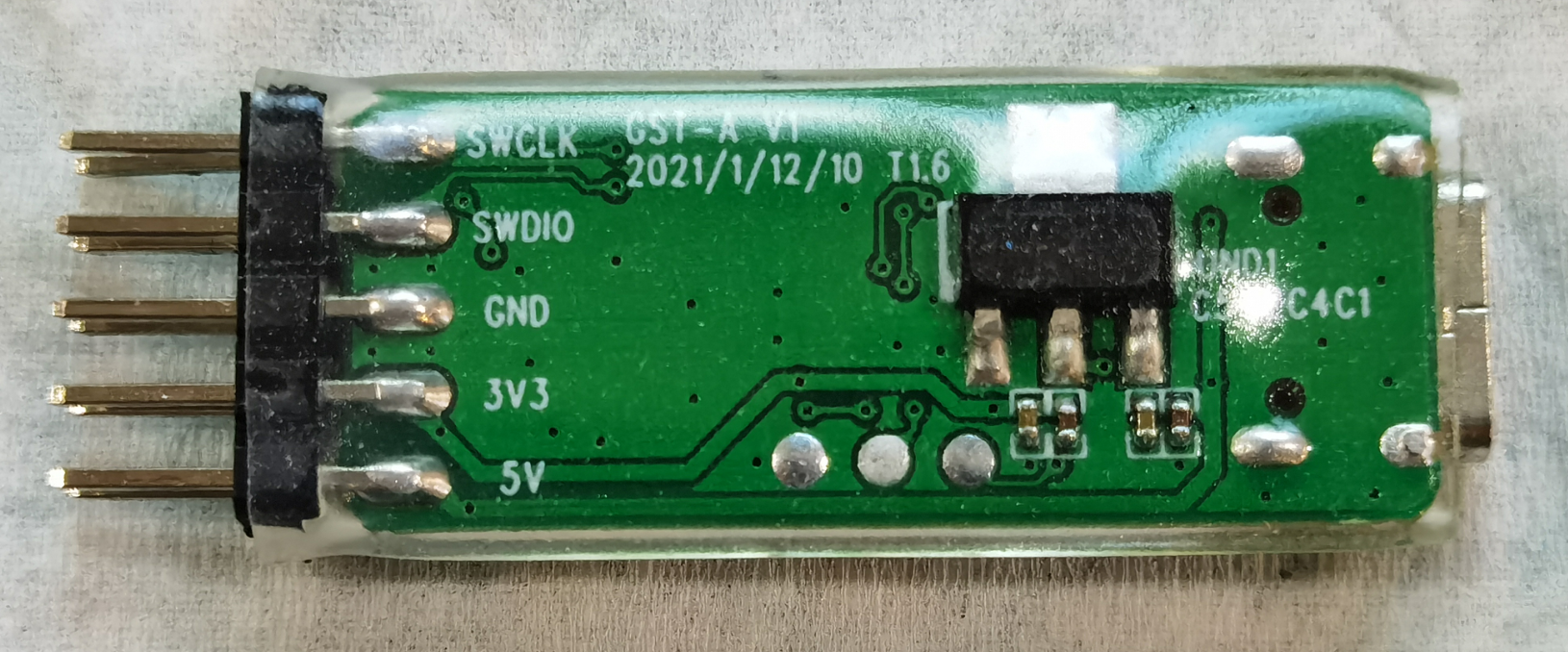

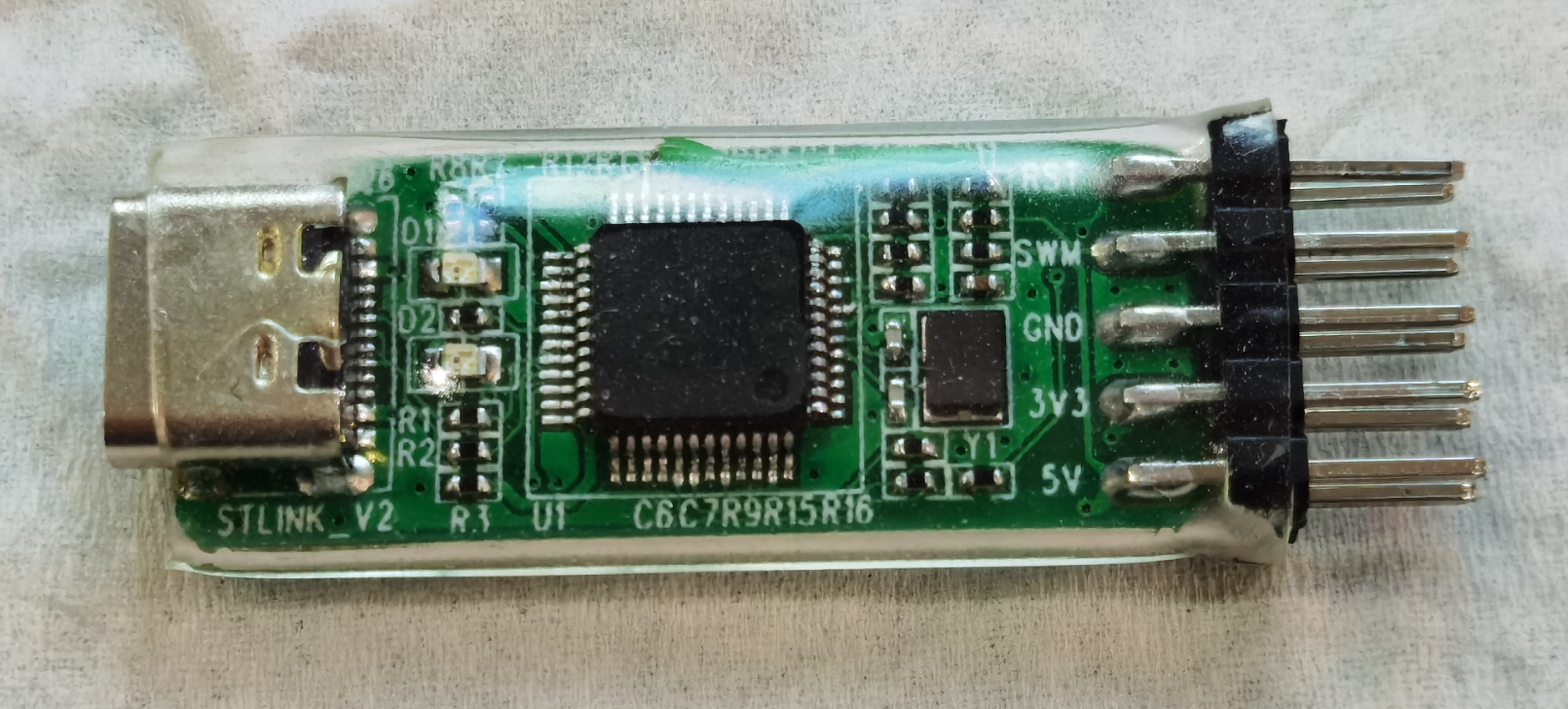

放成果圖，一直嫌外面買的燒錄器個頭大，到自己設計的時候就將所有的電阻電容全部改成了0402封裝，晶振也采用的小封裝貼片晶振，預留了TYPE-C介面和兩排排針口，整個板子體積做到了13*33mm，外層套了透明的熱縮管，整體效果看著還行
硬體做出來后，才發現有很多的坑，電腦是WIN10系統，需要事先裝好STLINK的驅動，并且還要安裝一個兼容WIN10系統的驅動，裝好驅動后，有出現過一直無法識別USB設備的問題
遇到這種情況，我通過網上搜集多個版本的STLINK韌體，在一個個嘗試下，終于有一個韌體燒錄進去后，電腦能正常識別STM32 STLink

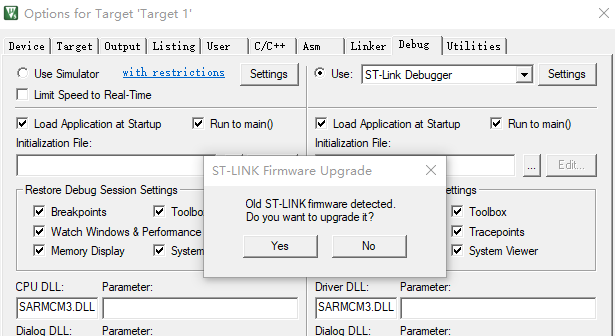

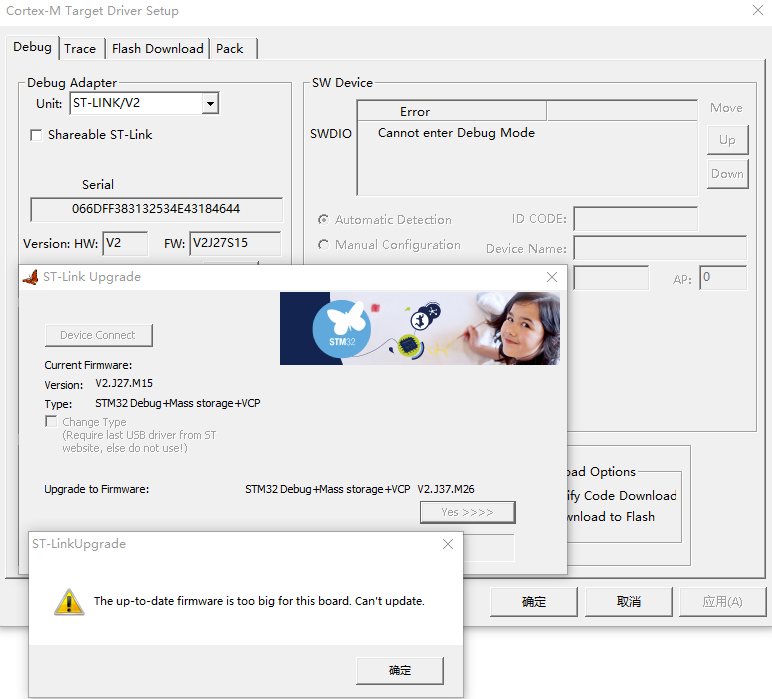

接下來就迫不及待的想在KEIL5 MDK上燒錄STM32程式，找了一個STM32開發板，接上STLINK后，軟體就提示STLINK韌體版本過低，需要升級
STM32F103C8T6記憶體64KB，沒有足夠的記憶體滿足KEIL5最新的STLINK韌體的燒錄，這意味著沒法使用KEIL軟體來直接使用STLINK燒錄程式

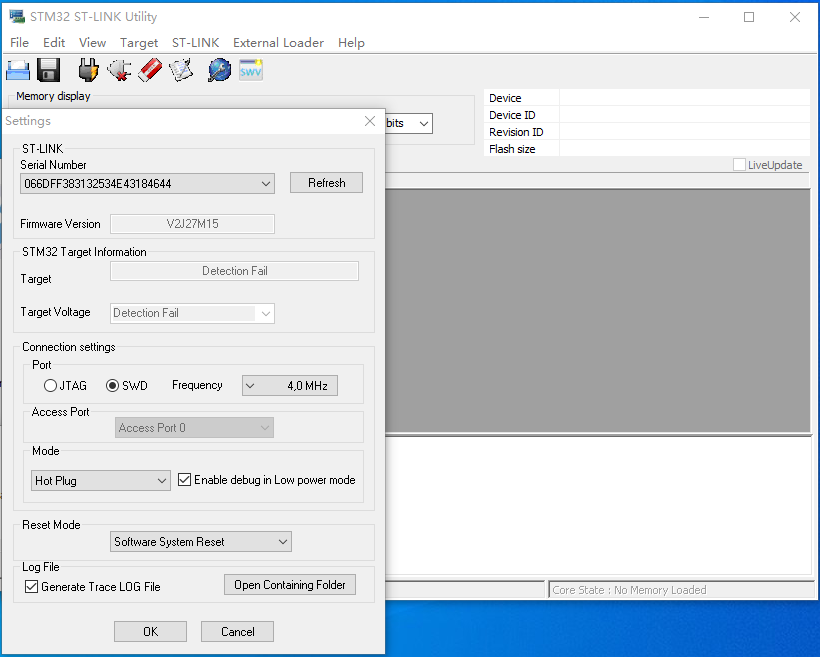

事實證明，STM32F103C8T6不太適合用作STLINK的主控芯片使用，為了不浪費做的STLINK燒錄器，裝了一個STM32 ST-LINK Utility軟體

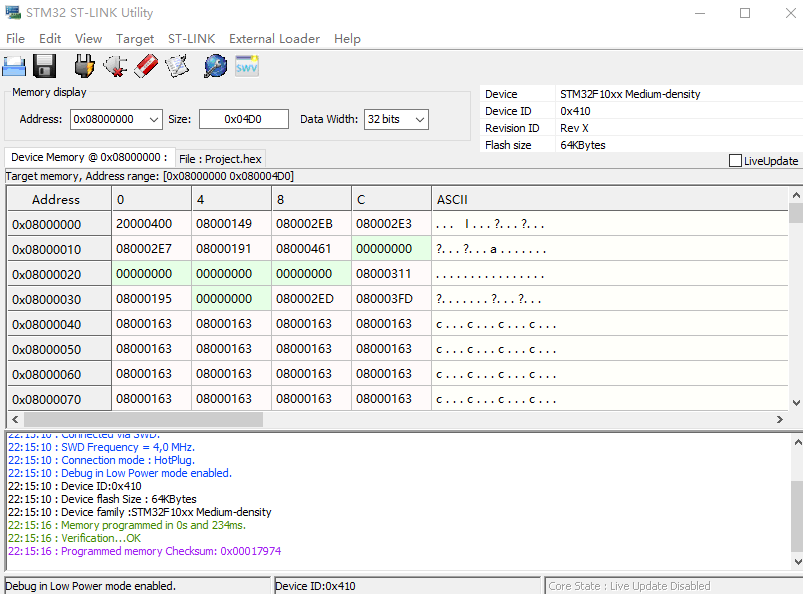

該軟體可以很好的識別到STLINK燒錄器，通過這個軟體，也可以將程式HEX檔案燒錄到板子上，就是沒法辦法直接使用KEIL軟體，感覺終究還是差了點
經歷過上面的失敗后，又將目標改成了CMISI_DAP燒錄器，DAP燒錄器也是采用SWD方式下載，它有一個優點是可以同時兼容串口功能，相當于是二合一了，最關鍵是網上也有相關使用STM32F103C8T6當主控的DAP燒錄器的開源資料

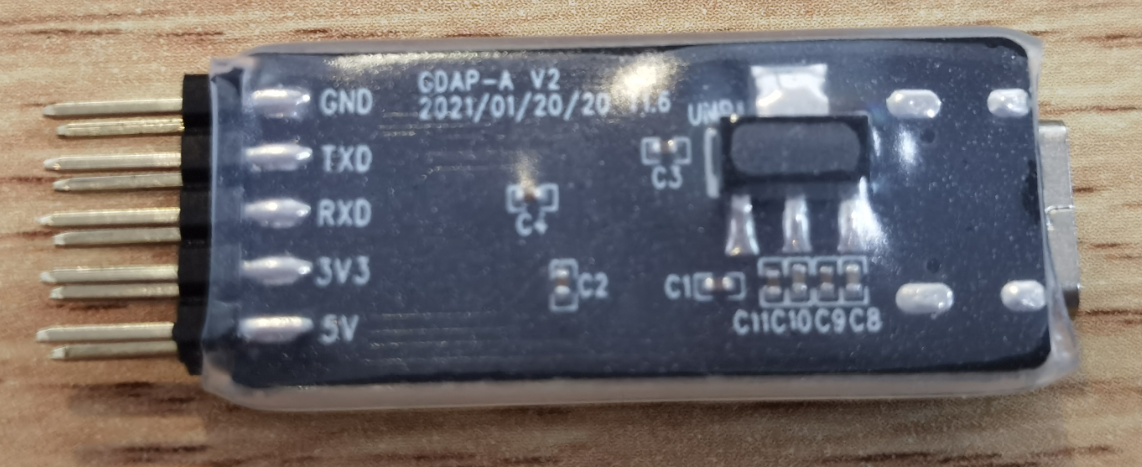

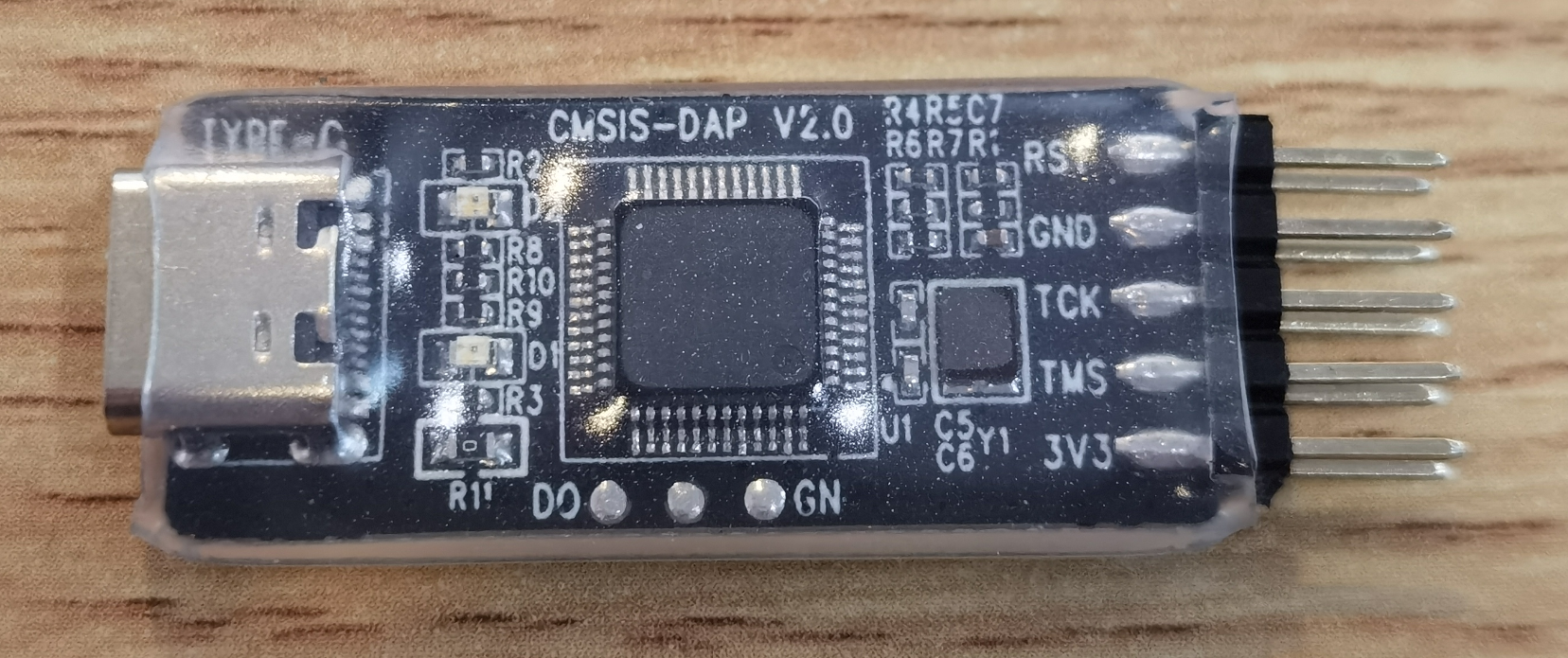

在一頓操作后，也是將電阻電容全改成了0402封裝，晶振也采用的小封裝貼片晶振，預留了TYPE-C介面和兩排排針口，結合上一版STLINK的經驗將板子稍微做大了一點，并且將板子的顏色改成了黑色，整個板子體積做到了15*35mm，外層也套了透明的熱縮管，成果圖如下：
在給DAP燒錄器燒錄韌體后，插上電腦WIN10系統可以直接識別，不需要安裝驅動，這一點就非常友好

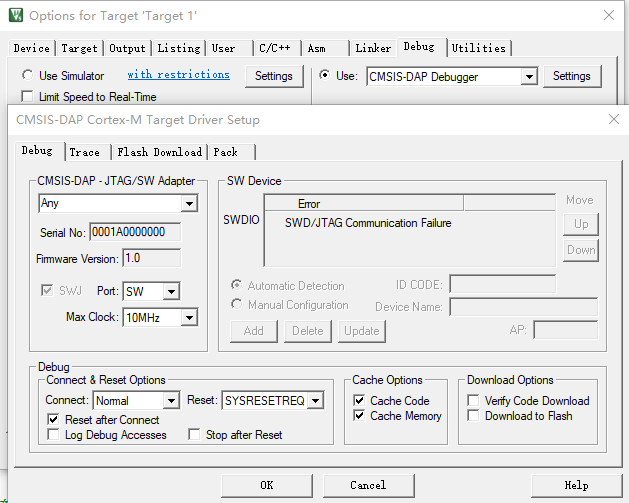

打開KEIL5 MDK軟體后，發現也可以正常的識別DAP燒錄器

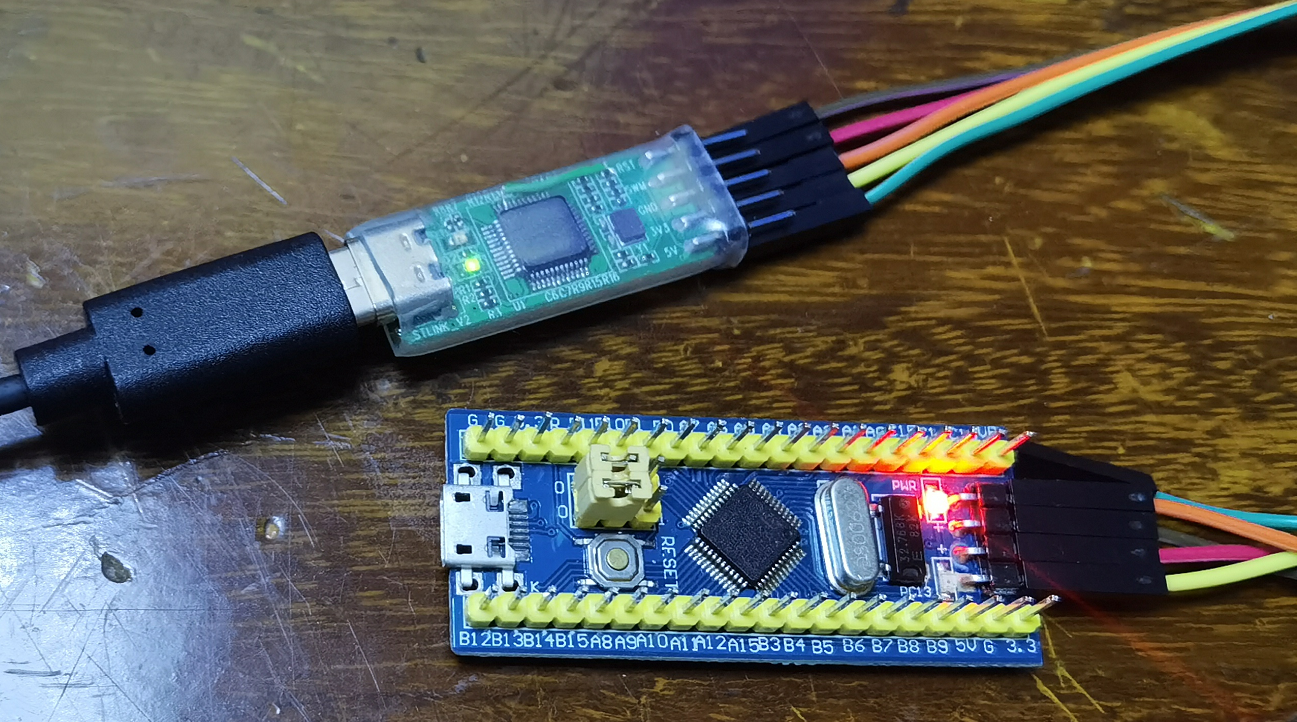

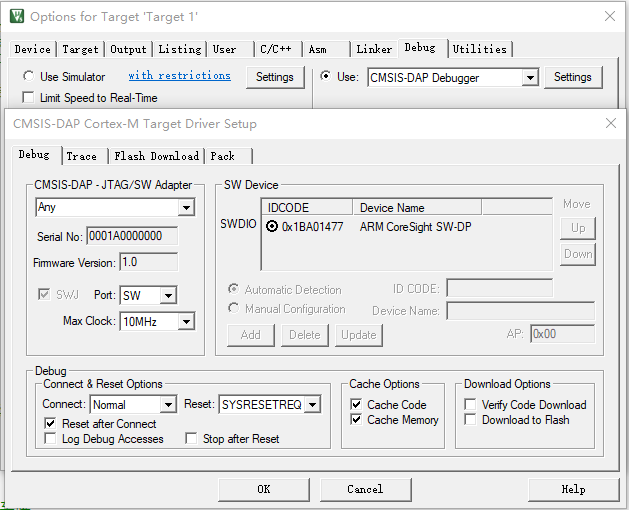

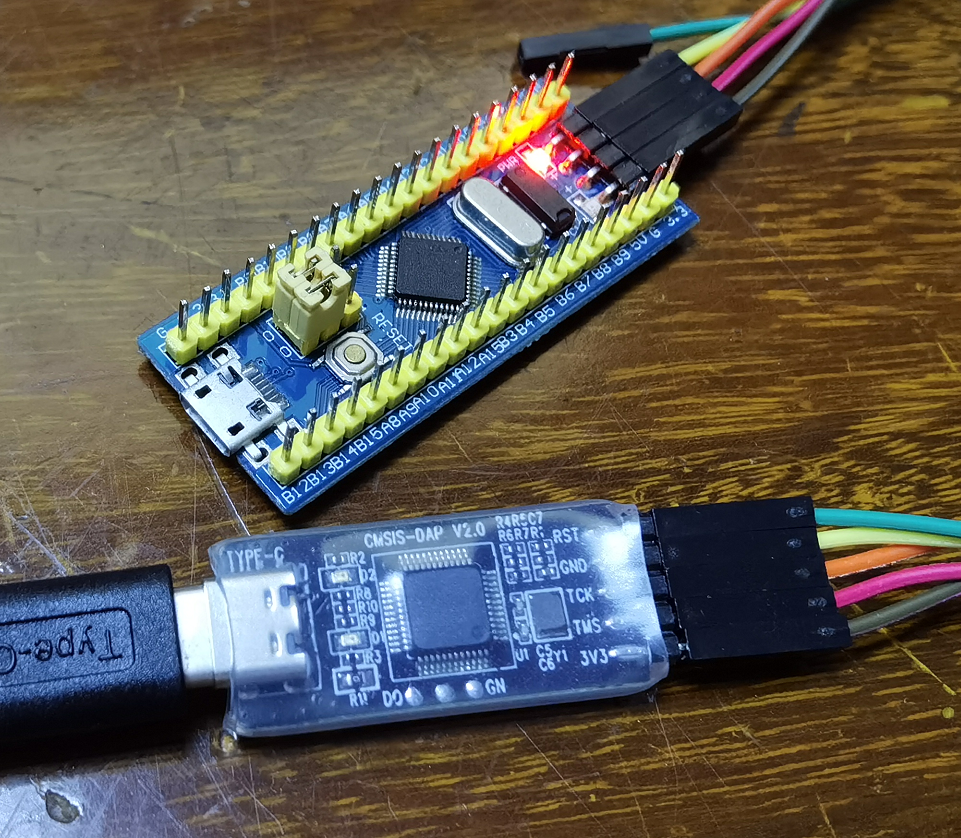

將DAP燒錄器接上開發板進行測驗，燒錄器可以識別到開發板的STM32芯片，可以正常的進行程式燒錄，證明用KEIL燒錄是沒問題的

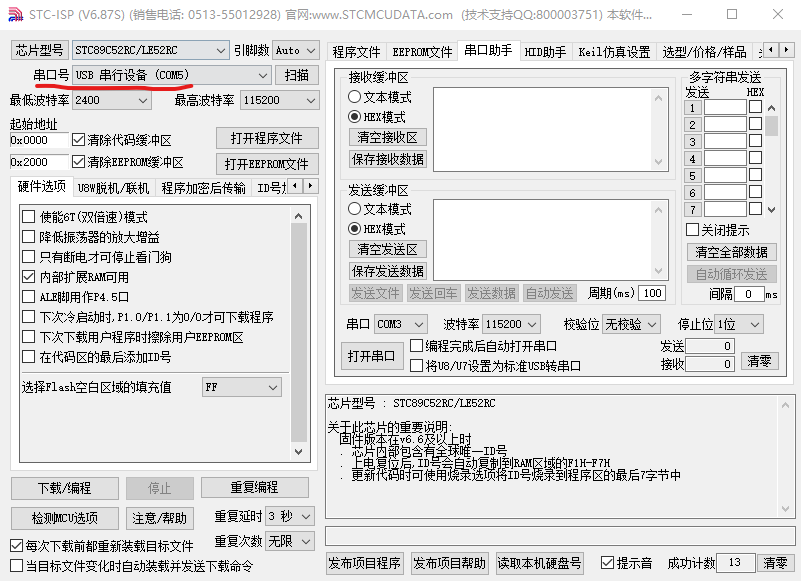

接下來用串口功能測驗燒錄單片機，用的單片機是STC89C52RC，使用stc-isp助手進行燒錄，軟體能正常的識別到COM口

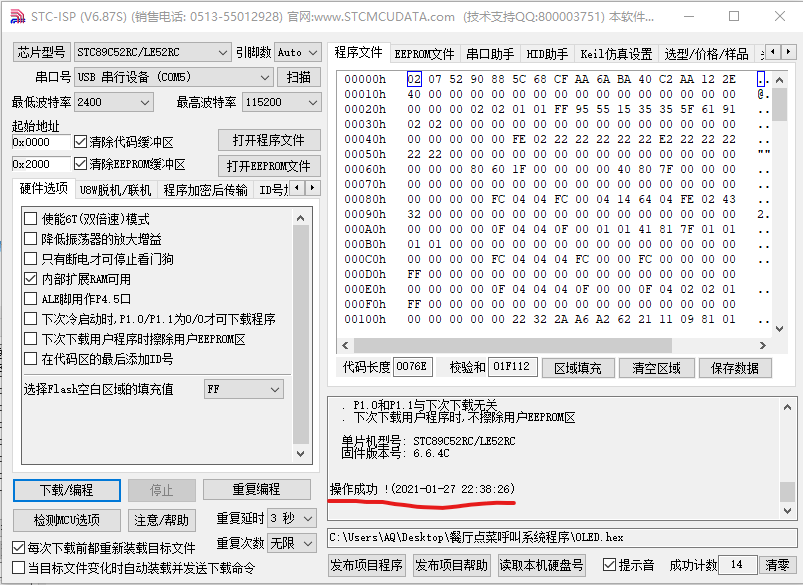

測驗燒錄程式，點擊打開程式檔案，加載想下載的HEX檔案，加載好后；再點擊下載/編程，通過冷啟動，可以成功的將程式下載進入到單片機上
事實證明，STM32F103C8T6用來做DAP燒錄器還是沒有問題的，后續會持續對DAP燒錄器進行測驗使用，可能也會研究研究JLINK燒錄器的制作
