App Inventor 2 WxiBit 漢化增強版藍牙接收資料接收模板

寫了好多Arduino 硬體的文章也有物聯網的也有PID 的這回來分享一下軟體介紹一下我們使用的平臺 App Inventor 2 WxiBit 漢化增強版是華南理工大學楊道全老師開發并維護的一個安卓App 開發平臺相比雖然功能更為強大,需要掌握JAVA且操作難度較高的Android Studio 連C語言基礎都不需要有的具有豐富功能的App Inventor 模塊化編程對于我們大多數同學來說是非常好的選擇那想實作App 和單片機的無限通訊最方便的就是采用藍牙模塊現在大家使用的藍牙一般分為兩種第一種為經典藍牙對應的是是我們非常常用的HC-05 HC-06模塊第二種為 BLE藍牙一般為 HC-08以上的模塊兩種藍牙的使用方式是有一定差別的,今天在這介紹的模板是用于使用經典藍牙的之后會出BLE藍牙的
可以直接去展廳搜我發到展廳了叫經典藍牙資料接收發送模板,找到專案直接復制就行了,也可以用以下方式匯入專案模板

1.App Inventor 2 WxiBit 漢化增強版專案匯入匯出功能介紹

模板鏈接自取
鏈接: 模板鏈接.
提取碼：wy4a

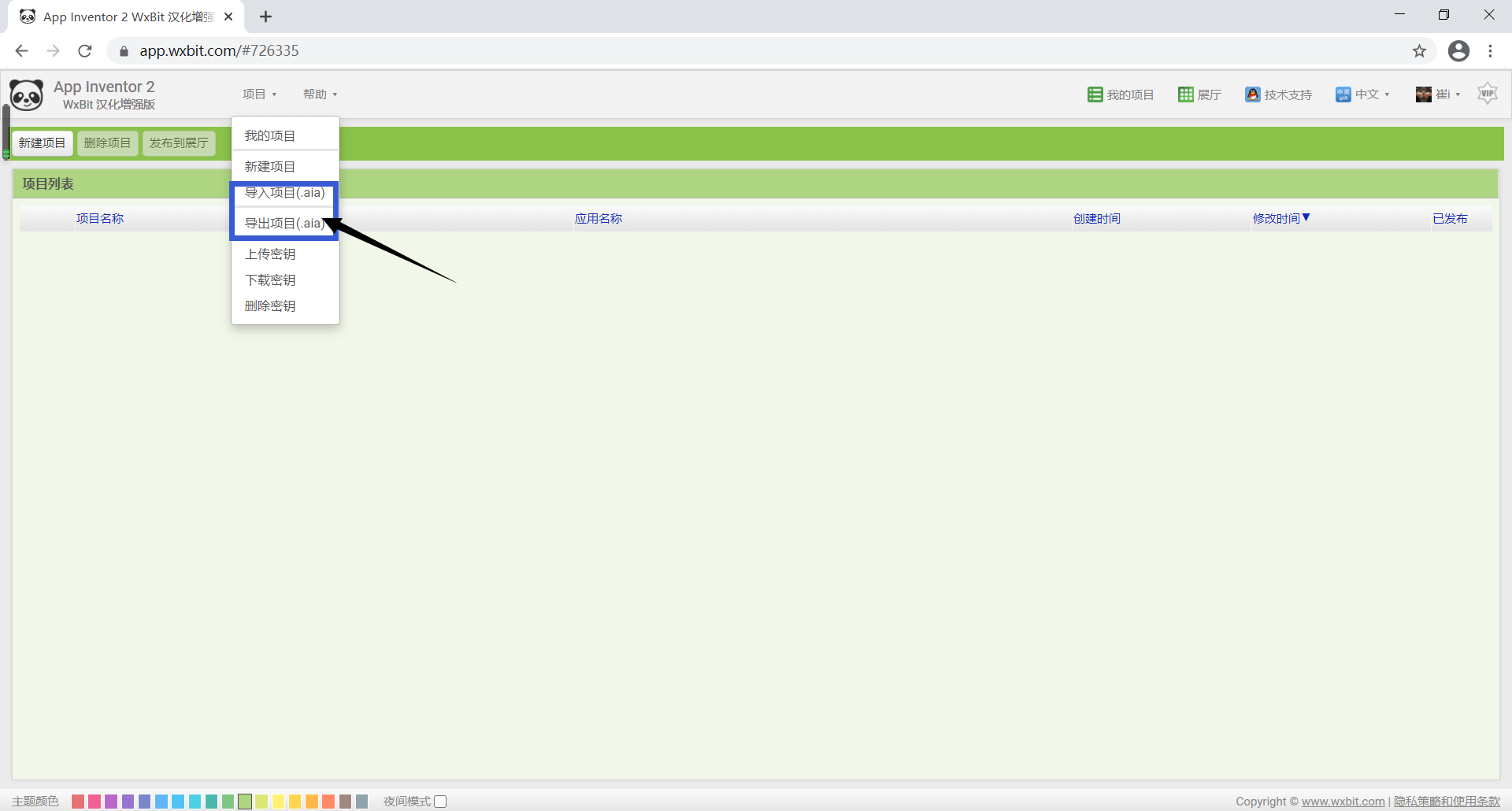

點擊匯入專案

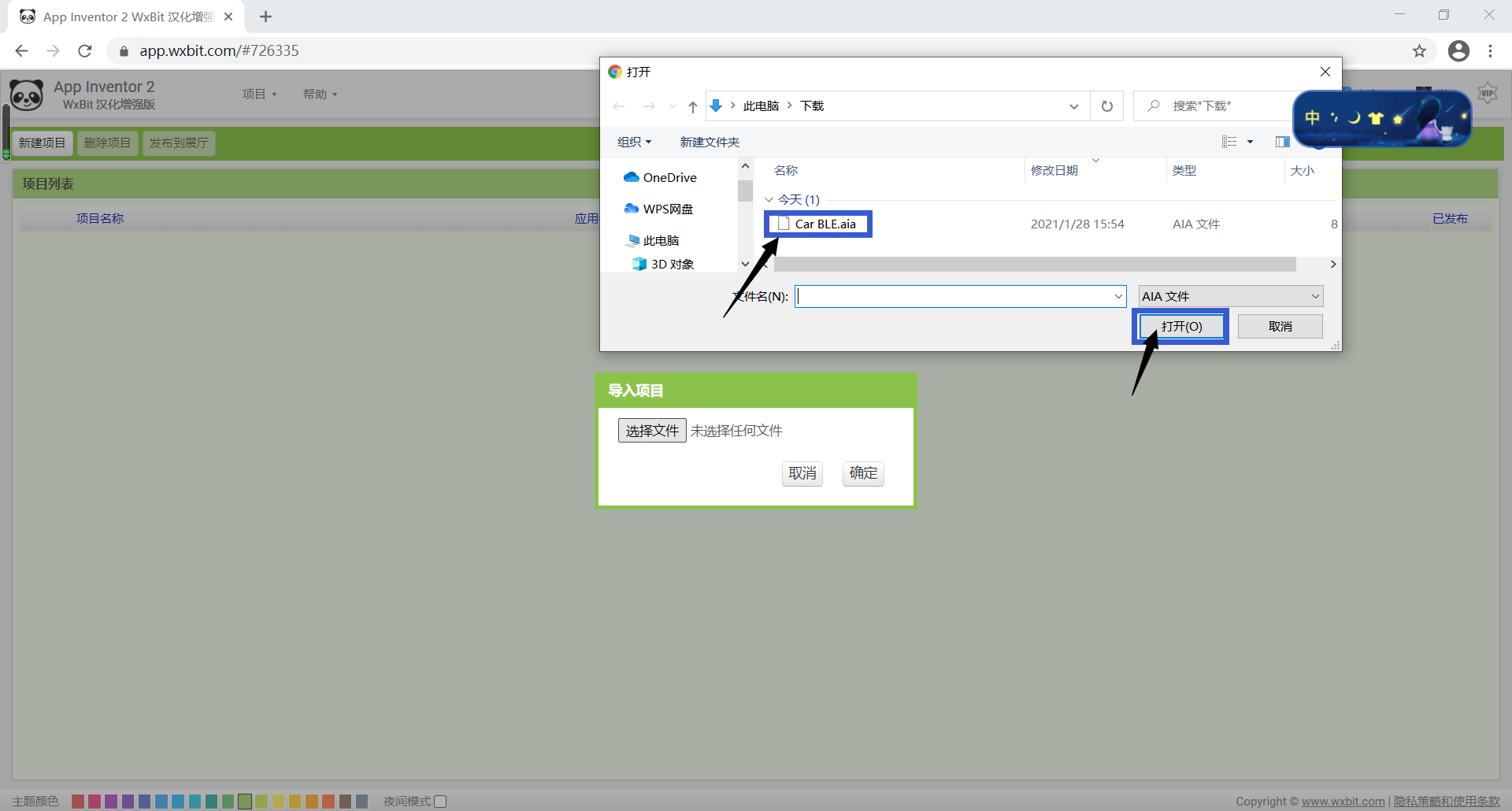

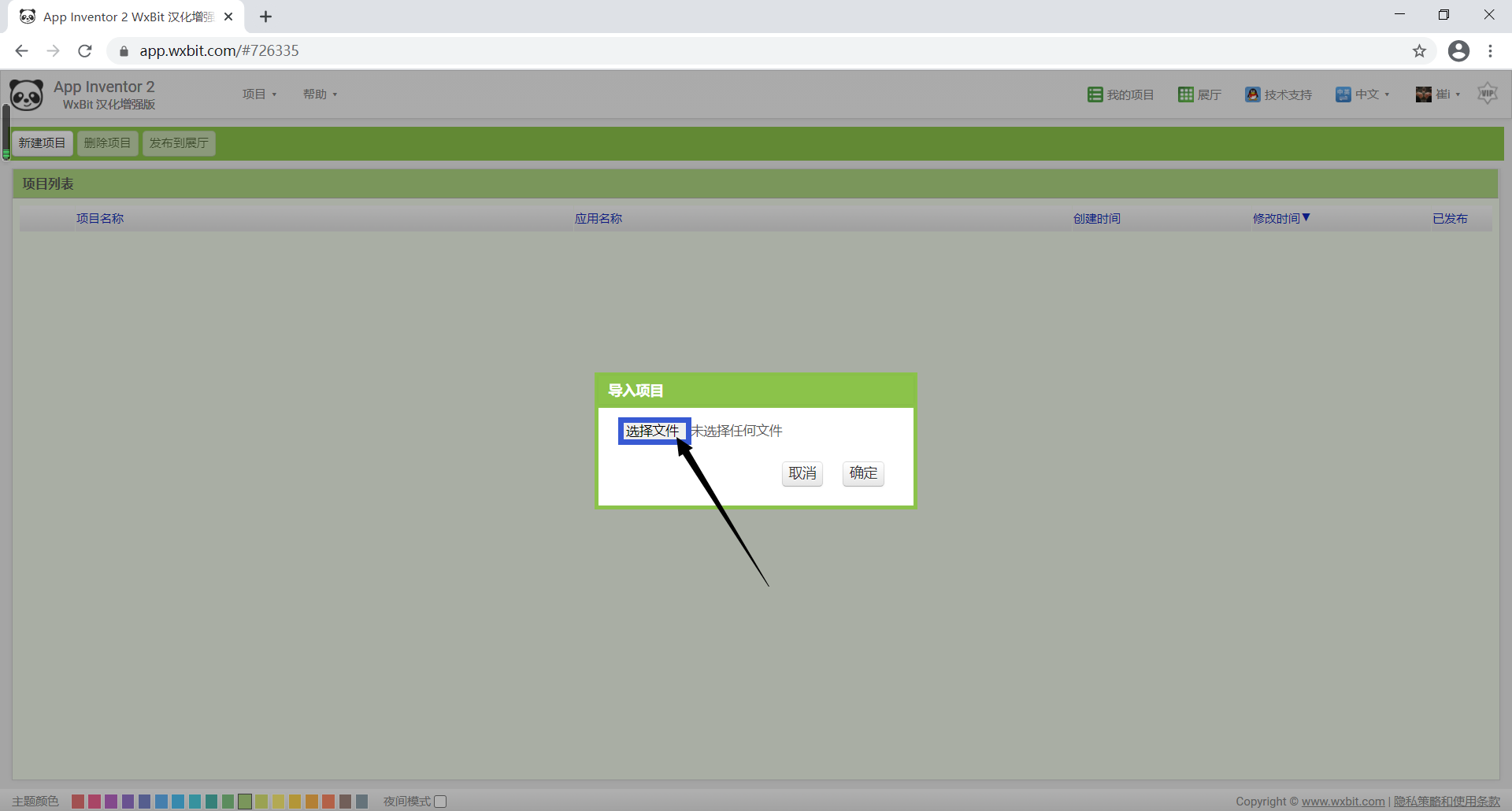

找到后綴為aia的專案檔案點擊打開

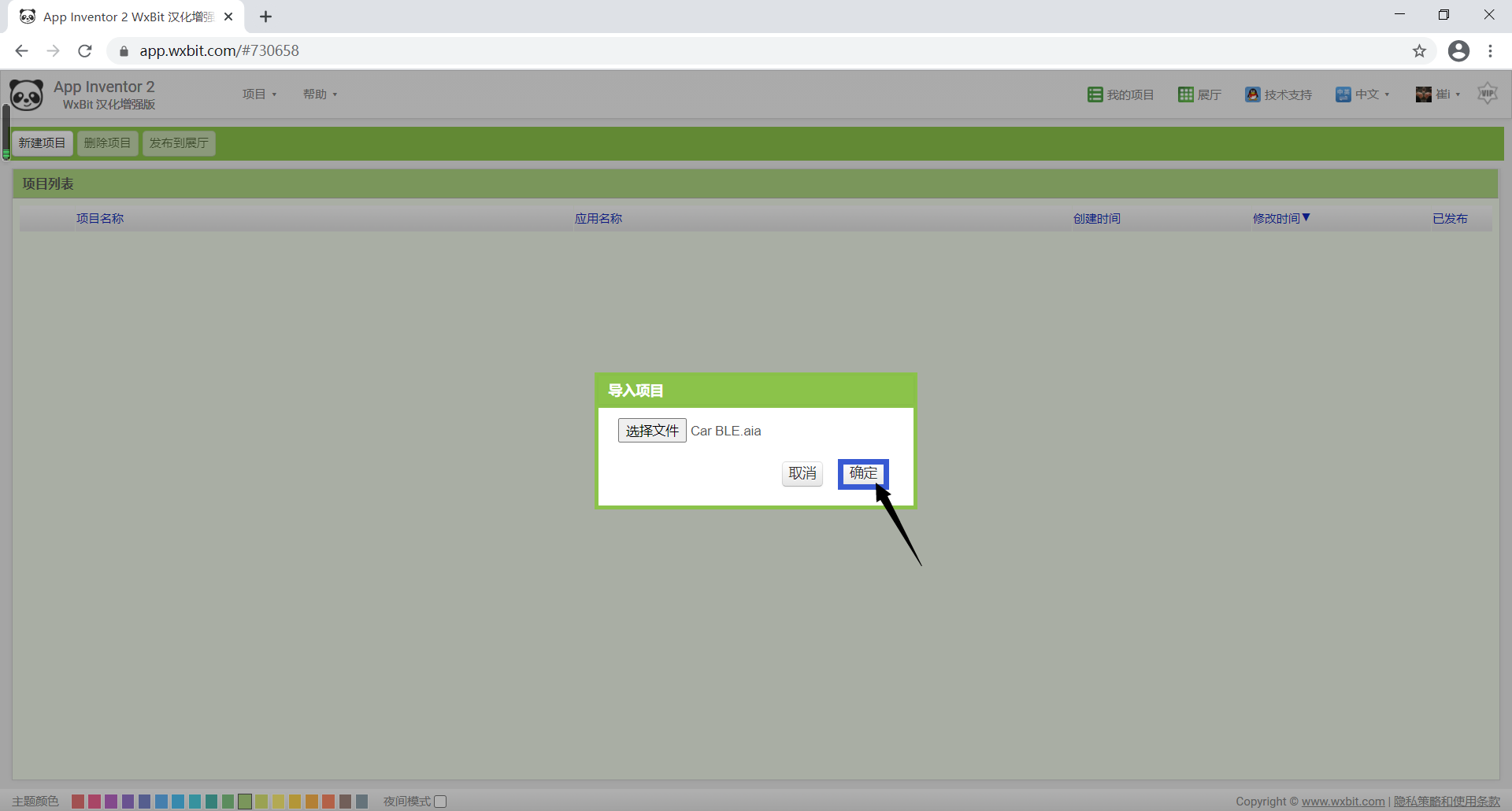

選擇確定

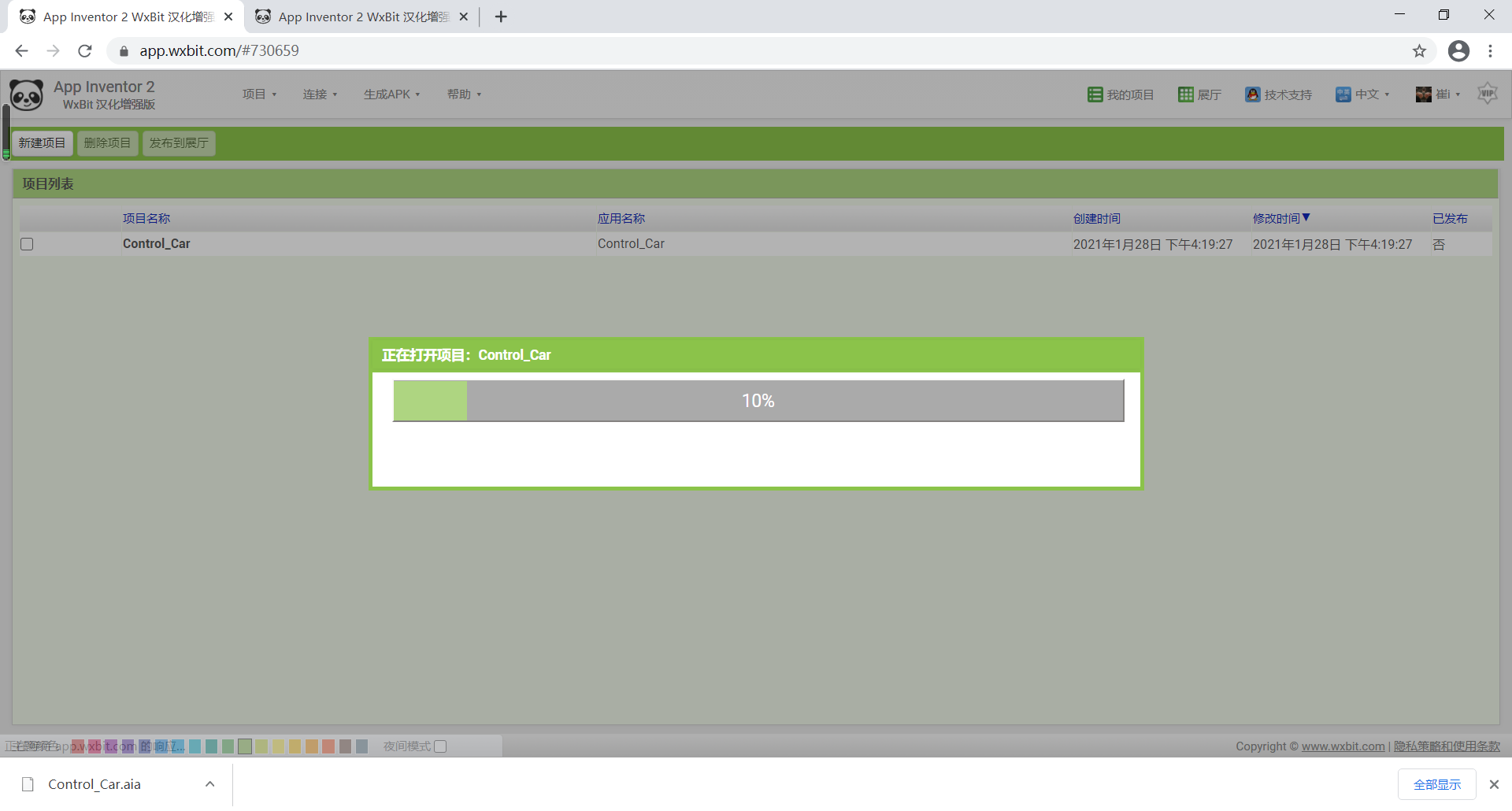

等待匯入完成

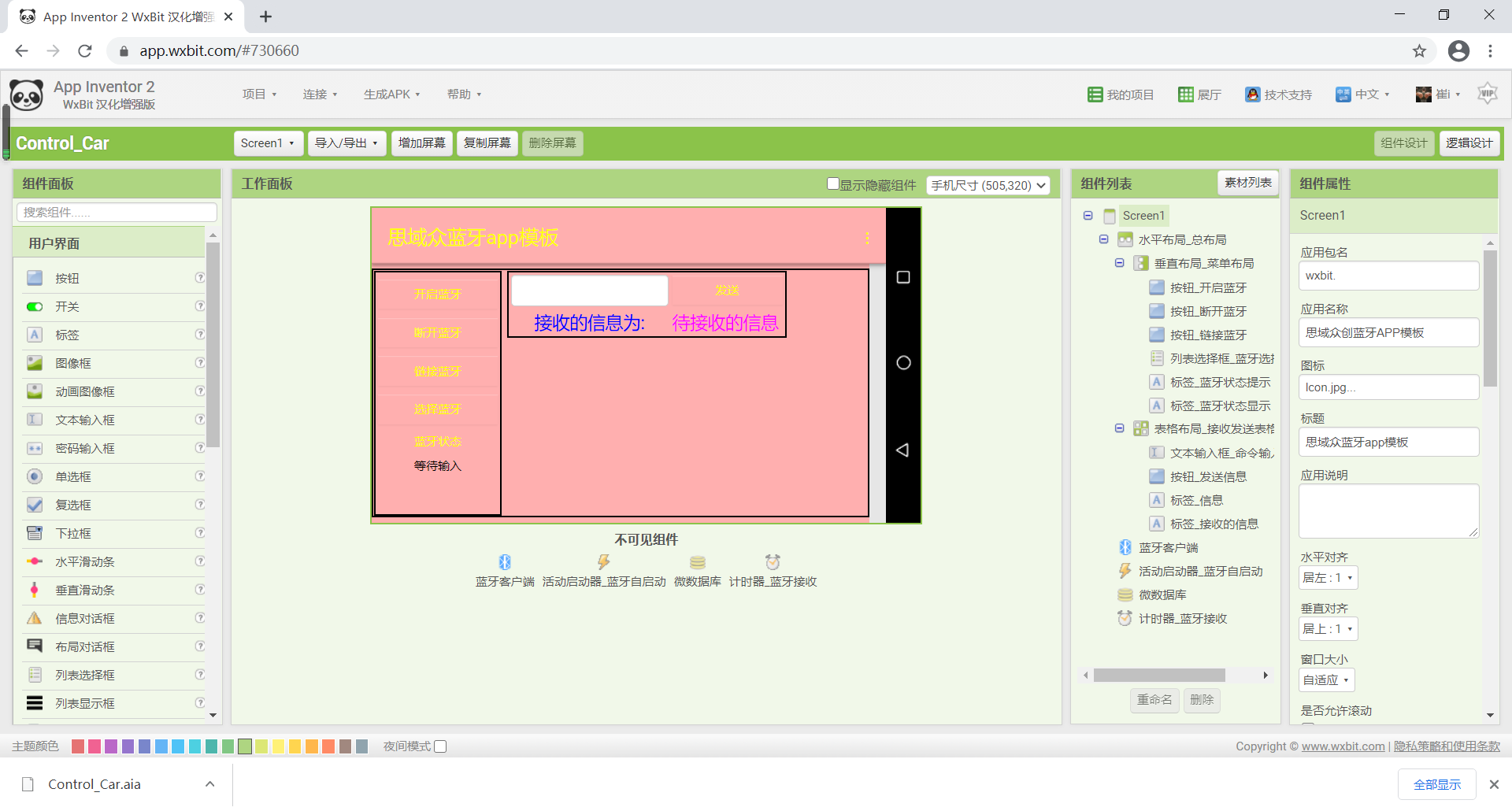

就將之前做好了的專案轉移到了自己的專案串列中

2.APP Inventor 藍牙接收資料接收模板功能介紹

2.1Acitvity啟動器檢測藍牙啟用狀態

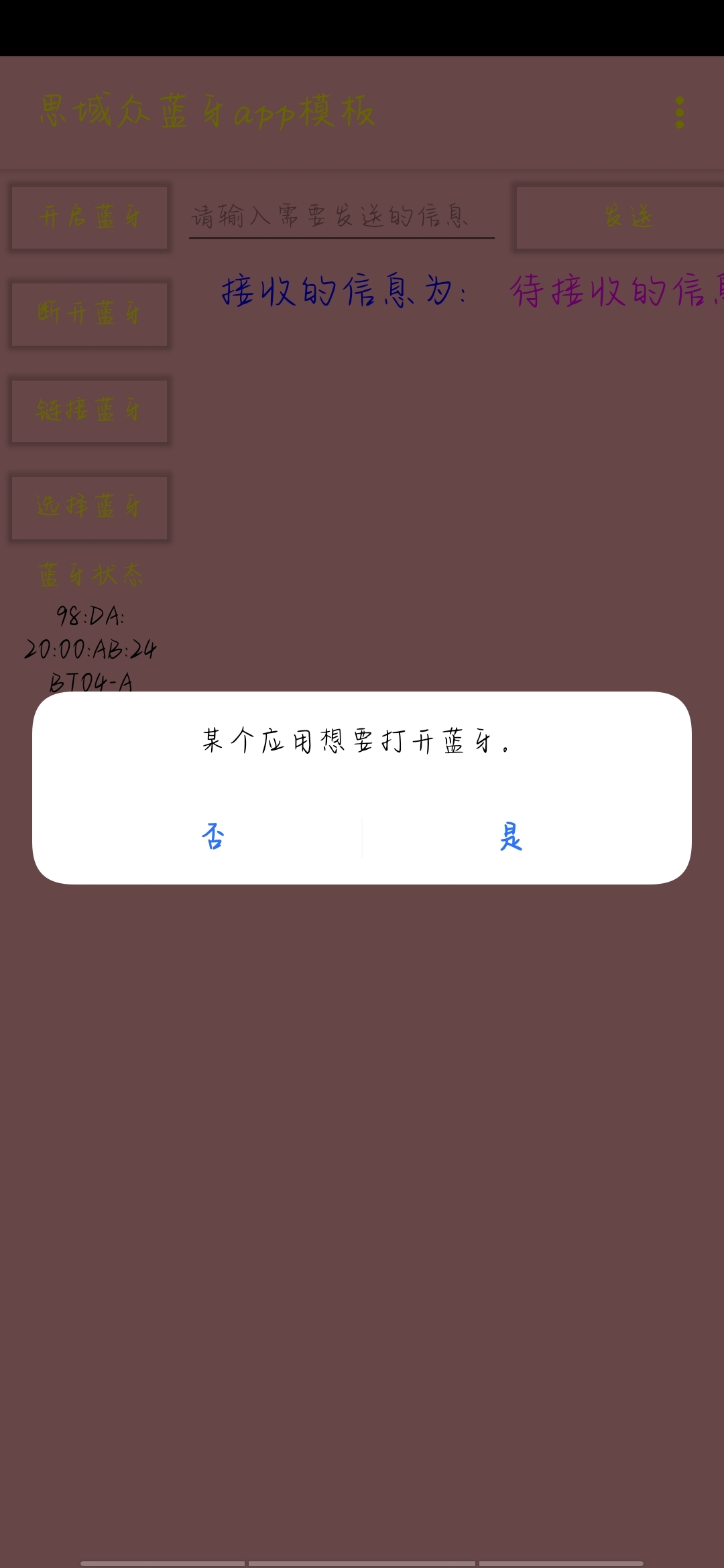

當我們使用藍牙串口除錯助手的時候，如果你打開APP時沒有開啟藍牙那app就會提醒你，是否要打開藍牙，同樣的我們的模板APP也有這個功能

如果你點擊了否你可以在app內的開啟藍牙按鍵重新呼叫該功能

2.2鏈接藍牙

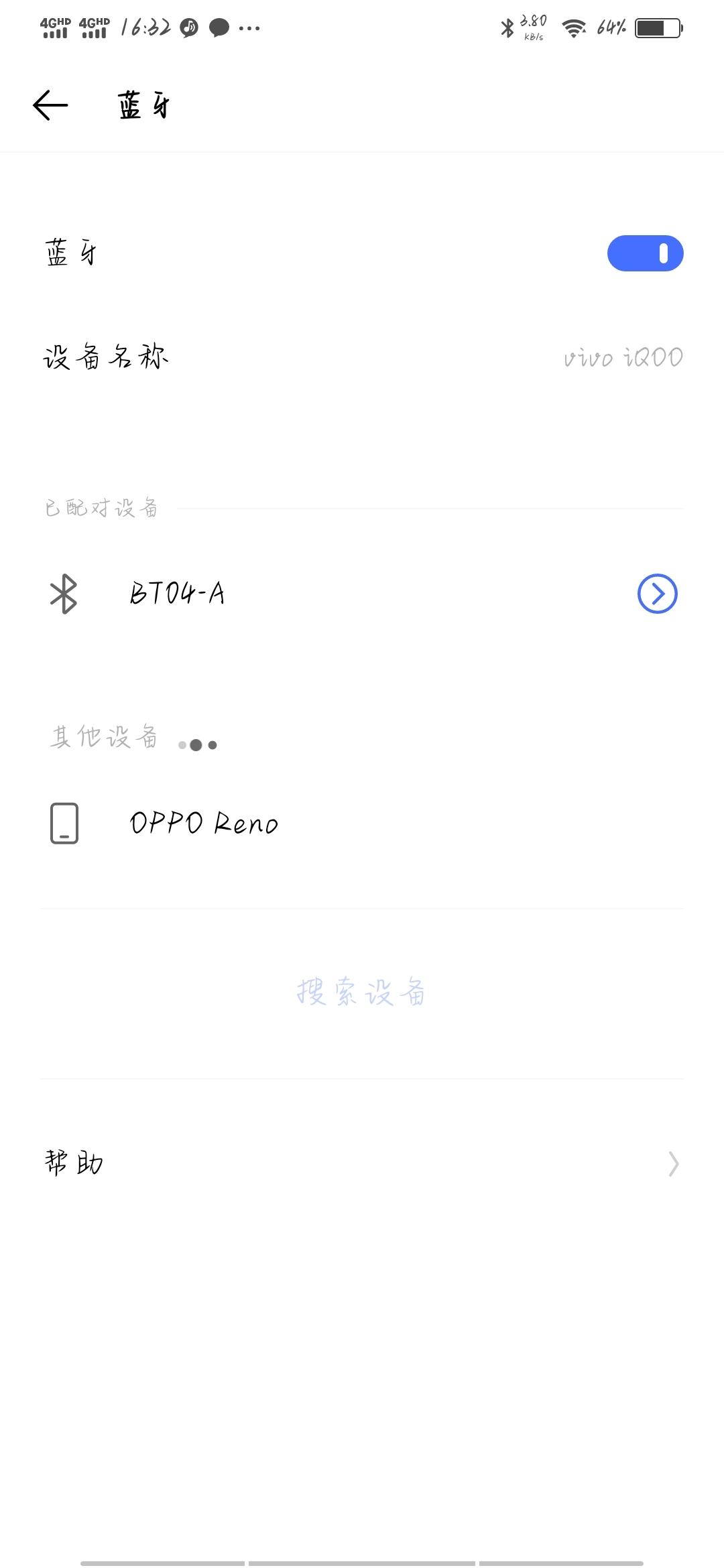

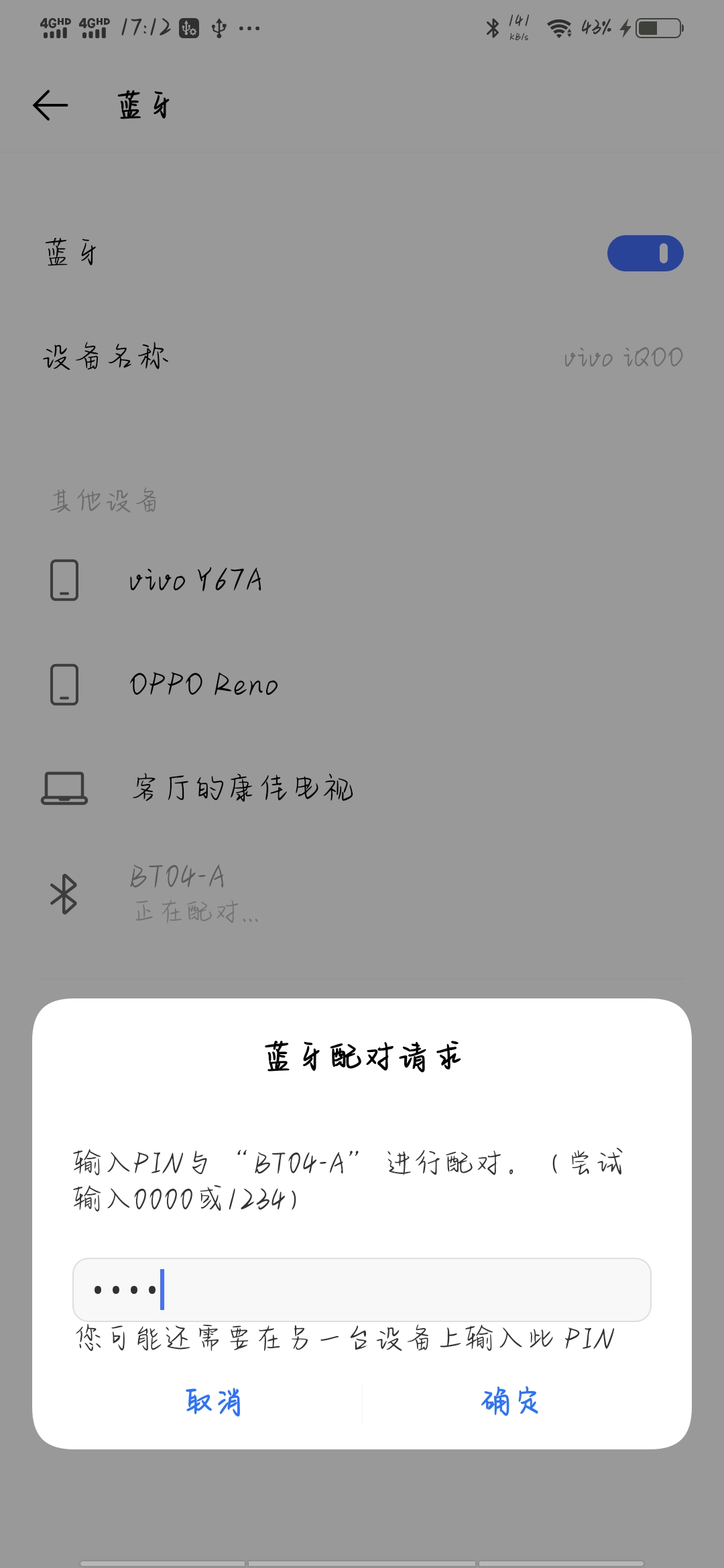

經典藍牙在使用前先要進行配對,在手機的藍牙操作界面找到藍牙模塊點擊,一般配對密碼都是1234

配對成功之后手機會提示已配對設備

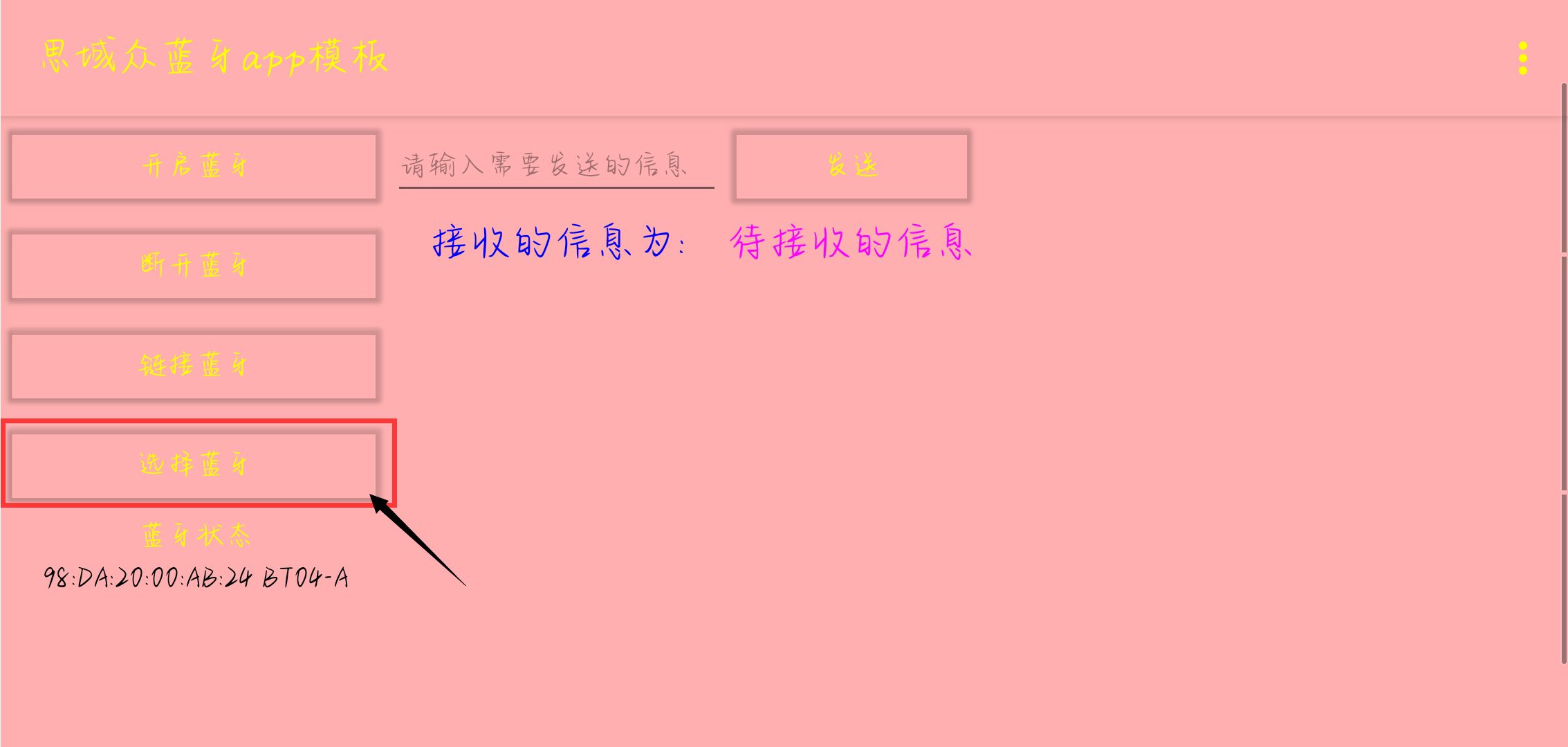

之后打開APP點擊選擇藍牙

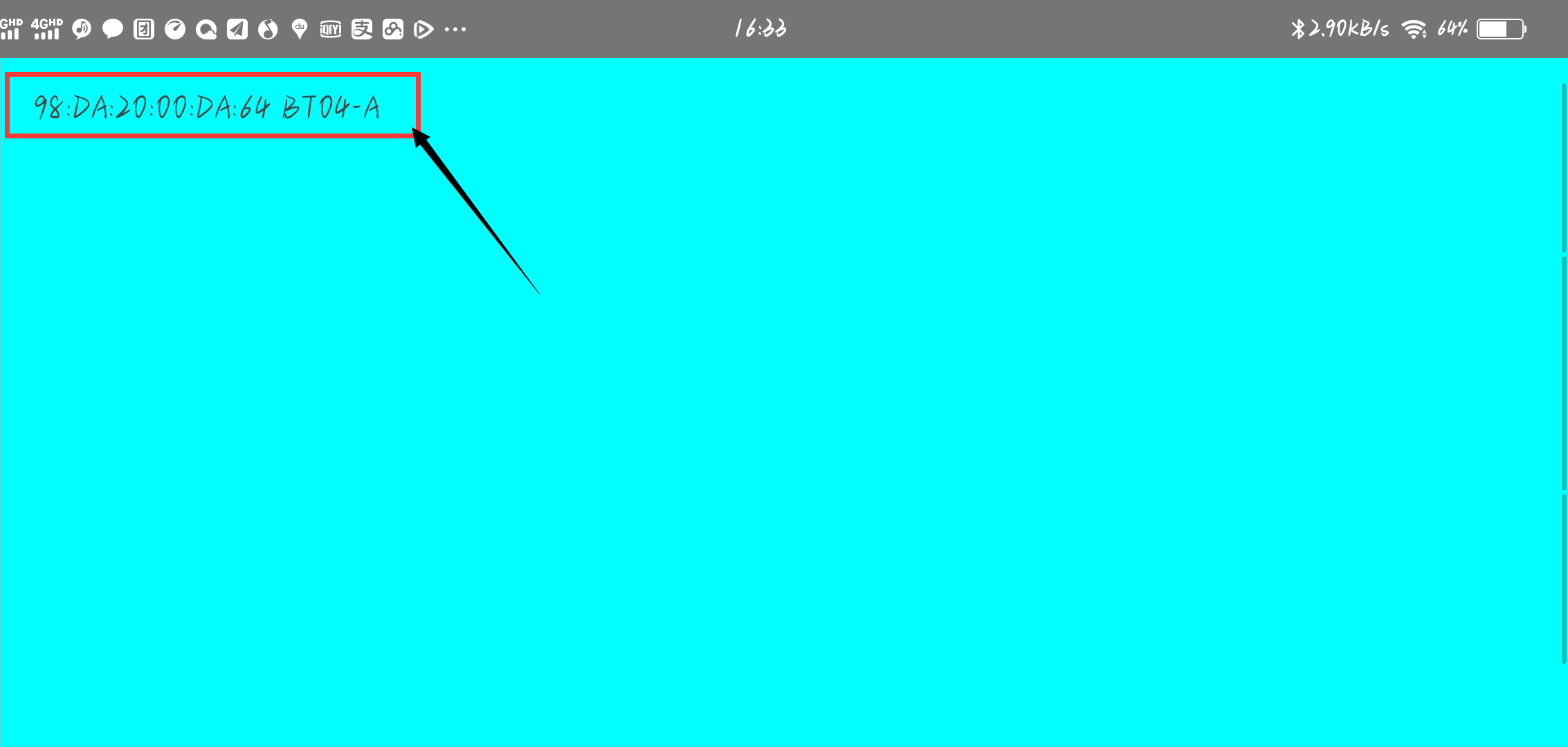

串列里就會顯示出你可以鏈接的藍牙地址,點擊鏈接

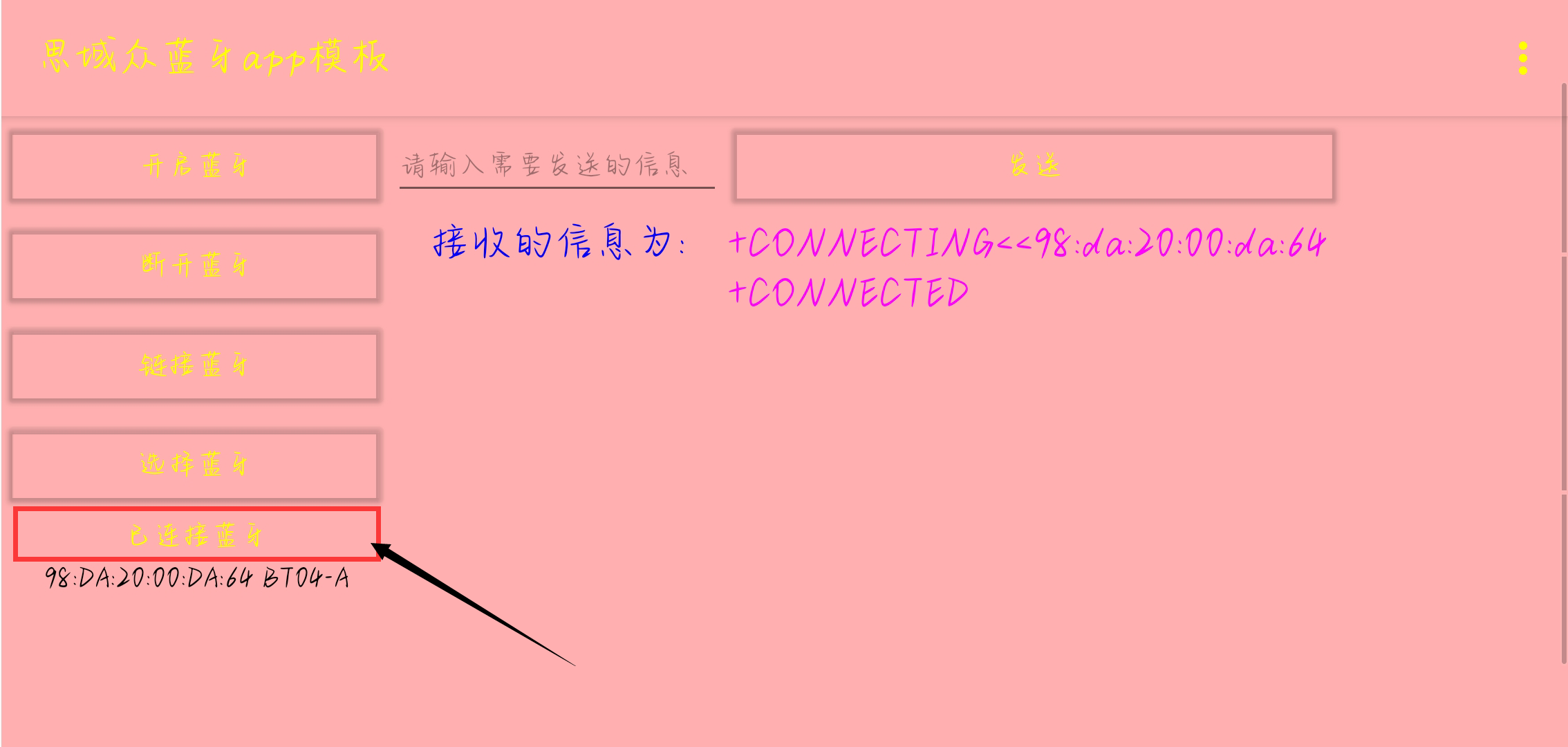

鏈接成功后藍牙狀態會顯示以鏈接藍牙,就可以實作和單片機的通信

2.3寄存以鏈接過的藍牙地址的功能

當之前鏈接成功過一次藍牙地址時

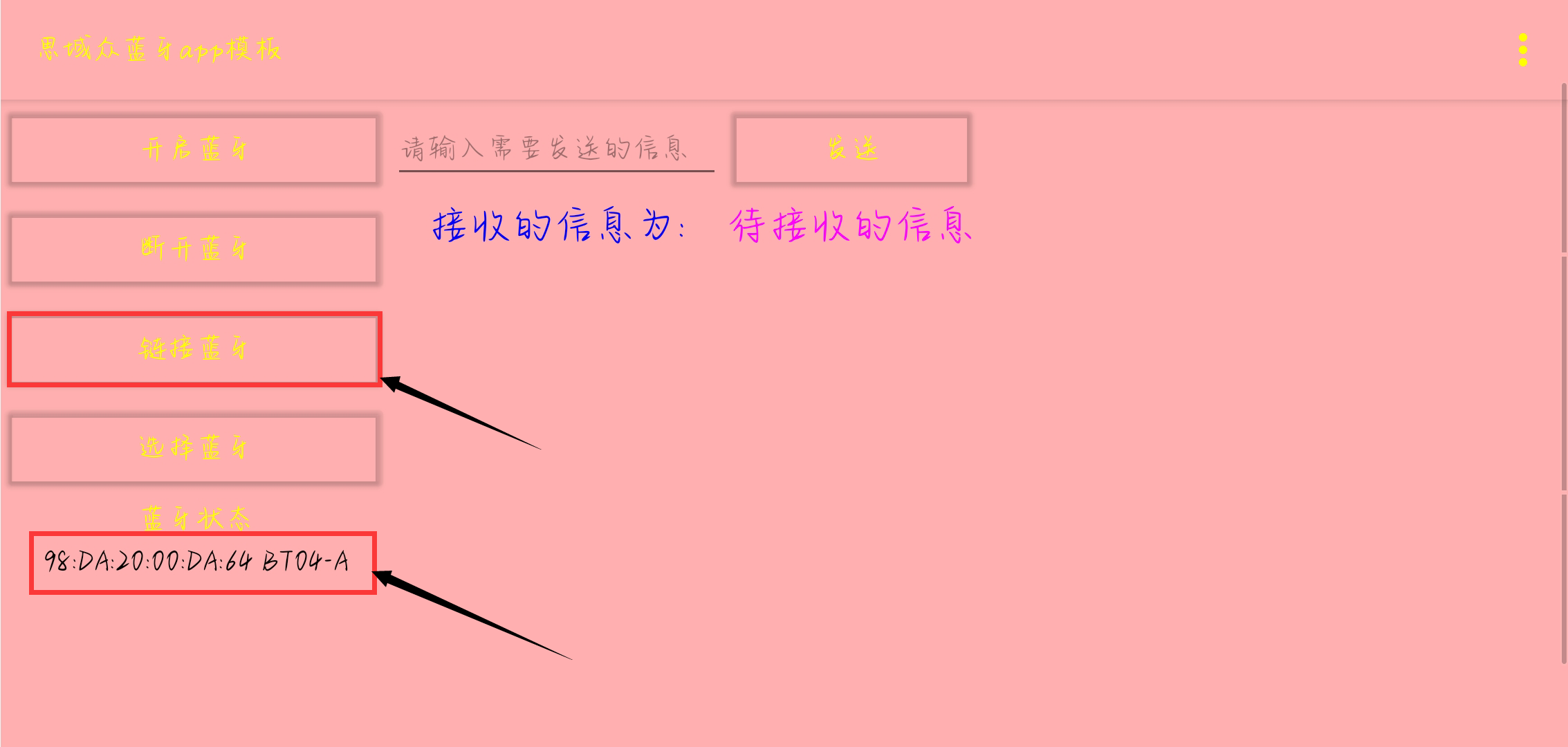

重新打開APP時,會顯示已經鏈接過的藍牙地址,這時不需要再一次選擇藍牙,只需電機鏈接藍牙按鍵就可以按照上次地址直接鏈接藍牙

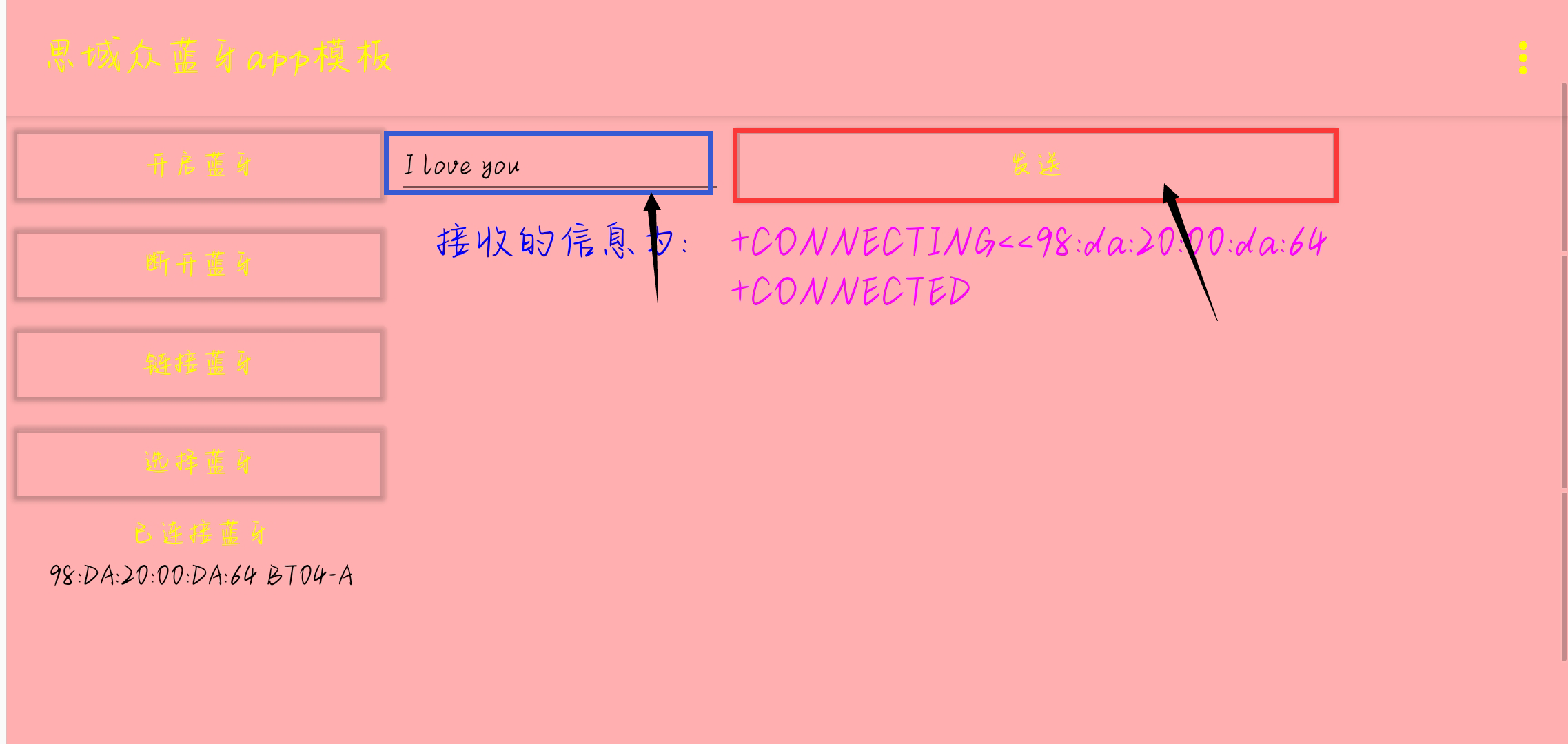

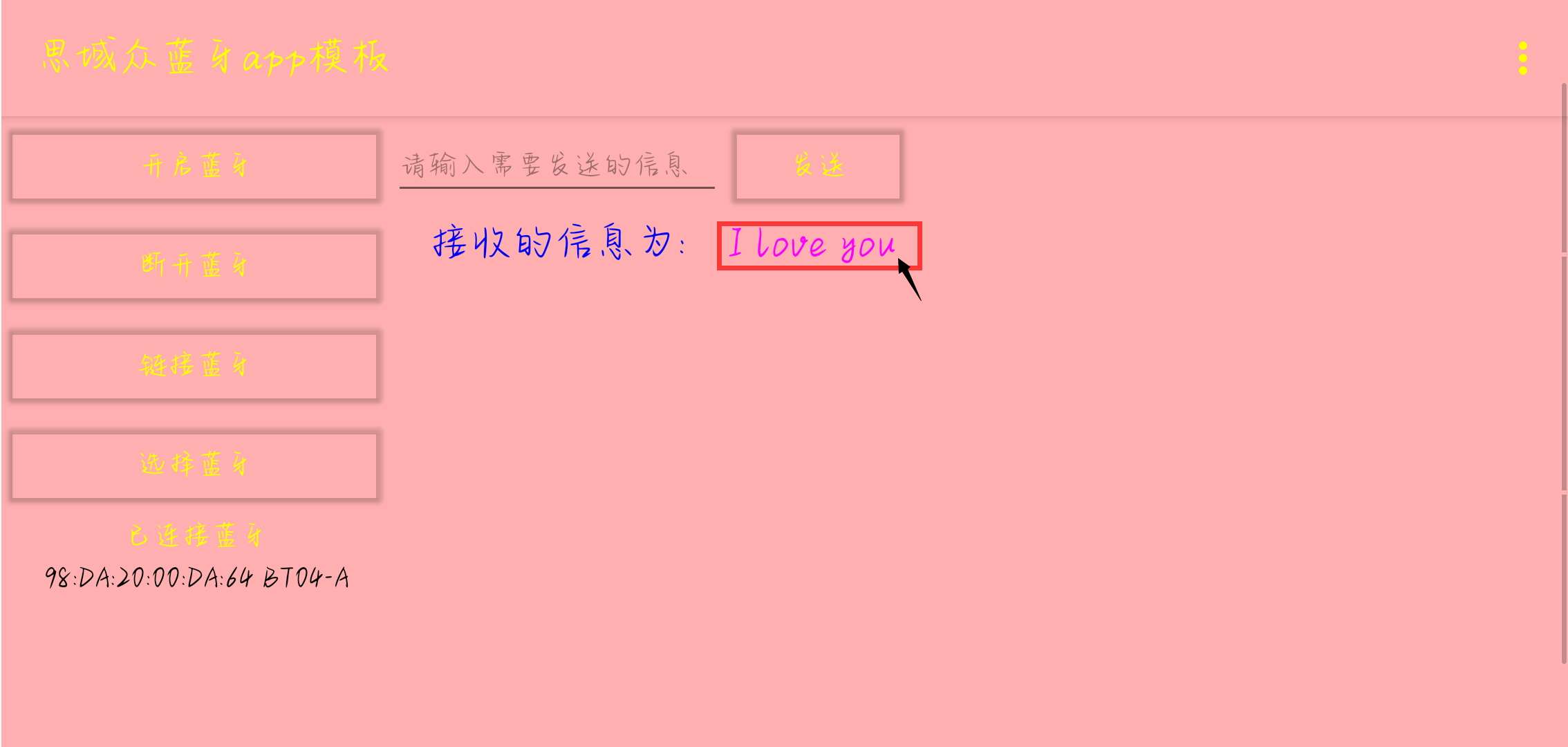

2.4Arduino UNO簡單通信模擬實驗

實驗準備
1.Arduino UNO
2.HC-05 HC-06藍牙模塊
3.杜邦線

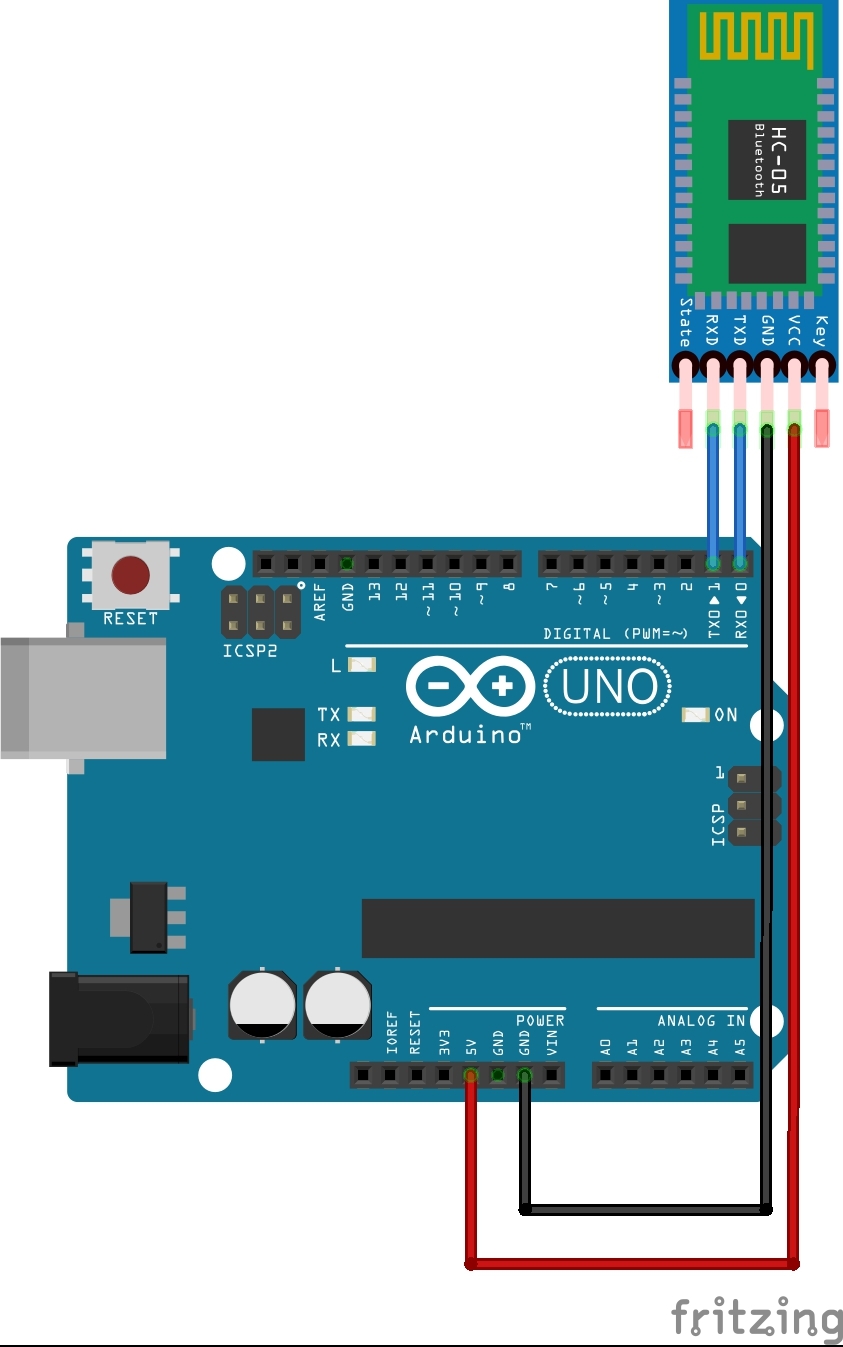

接線圖如圖所示

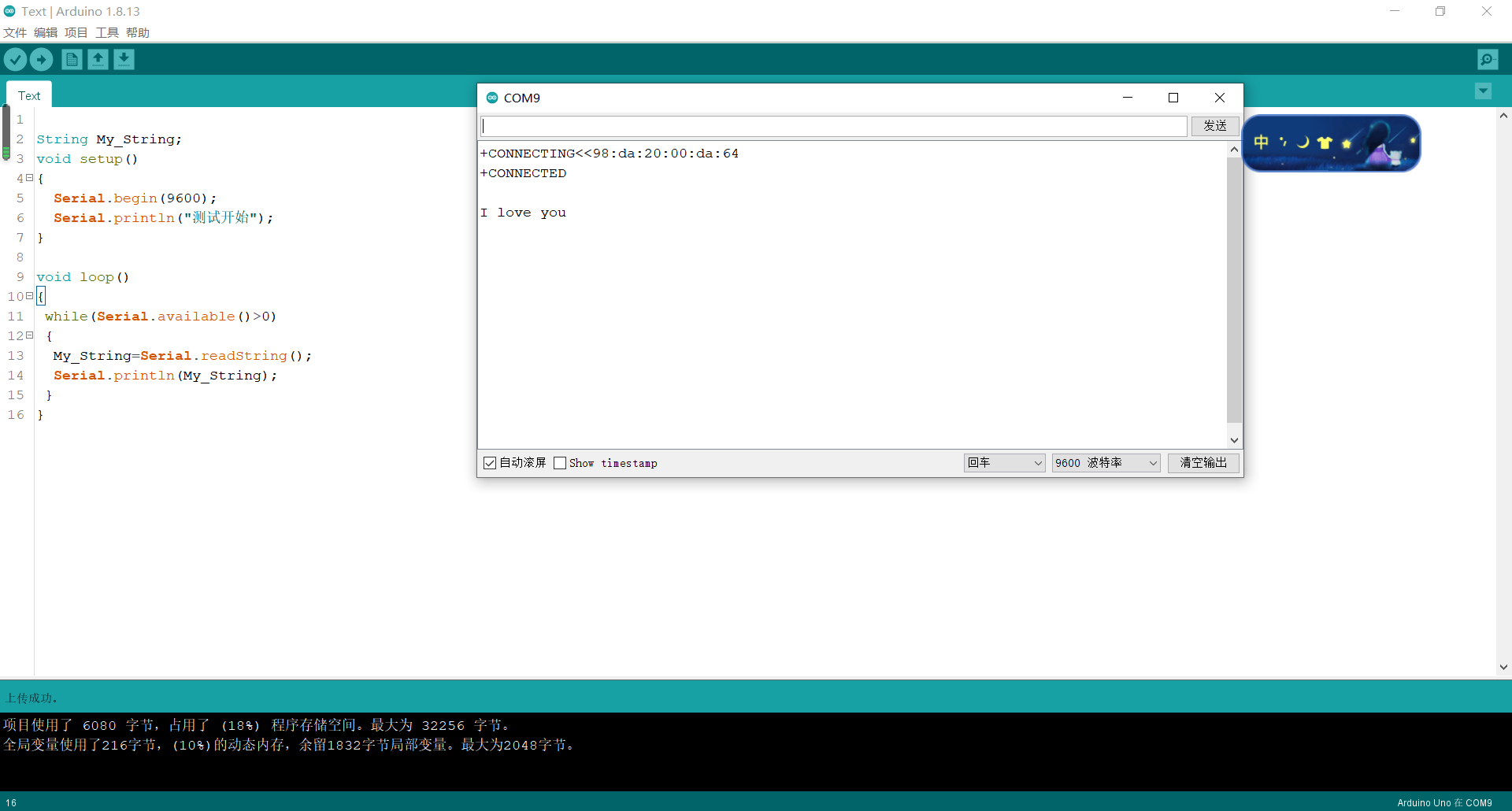

測驗代碼如下

String My_String;
void setup()
{
  Serial.begin(9600);
  Serial.println("測驗開始");
}

void loop()
{
 while(Serial.available()>0)
 {
  My_String=Serial.readString();
  Serial.println(My_String);
 }
}
