QGLViewer+Qt5+VS2017開發環境搭建

QGLViewer是在原生OpenGL的基礎上做了一層封裝，支持顯示和互動，而且與QT完美融合，可擴展性好，不足之處是這個庫只封裝了OpenGL1，其顯示速度有待提高，本人在開發環境搭建程序中也踩了不少坑，特此記錄，供日后查閱，

準備作業：下載并解壓libQGLViewer.zip

下載地址：http://libqglviewer.com/installWindows.html

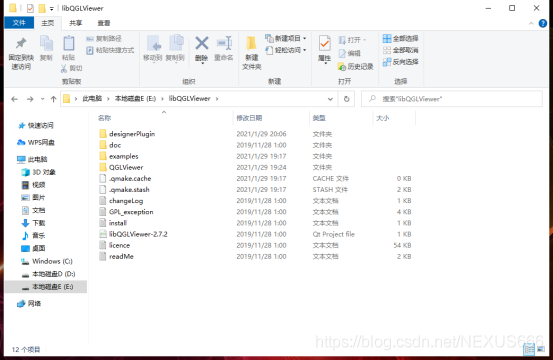

解壓后如圖所示：

一、libGLViewer-2.7.2編譯

（1）VS2017+Qt5平臺編譯

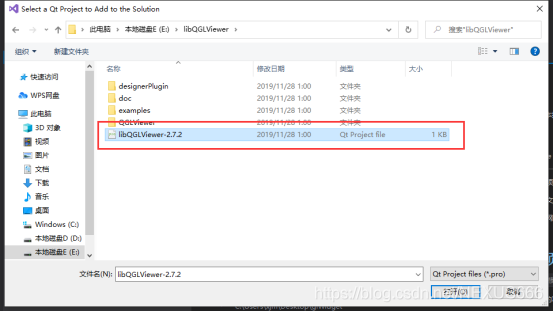

VS ——> Qt VS Tools ——> Open Qt Project File(.pro)——>打開libQGLViewer-2.7.2.pro檔案

（2）編譯QGLViewer

選擇編譯生成Debug或者Release版本的庫，我選擇了在Release模式下編譯（注：Release版本和Debug版本的庫不能混用！！！），

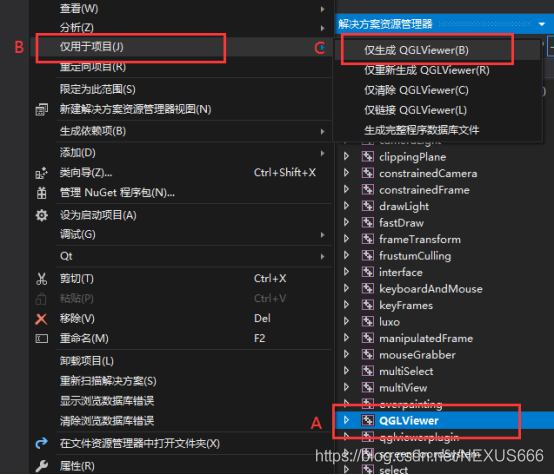

右擊QGLViewer——>僅用于專案(J)——>僅生成QGLViewer(B)

如下圖所示，當輸出目錄下生成動態庫QGLViewer.dll和靜態庫QGLViewer.lib時即為編譯成功，

（3）示例代碼編譯

example檔案夾下都是官方給出示例代碼，感興趣的HXD可以編譯后跑一把看看效果，我這里就編譯運行一下“simpleViewer專案”，
右擊simpleViewer專案——>僅用于專案——>僅生成simpleViewer(B)

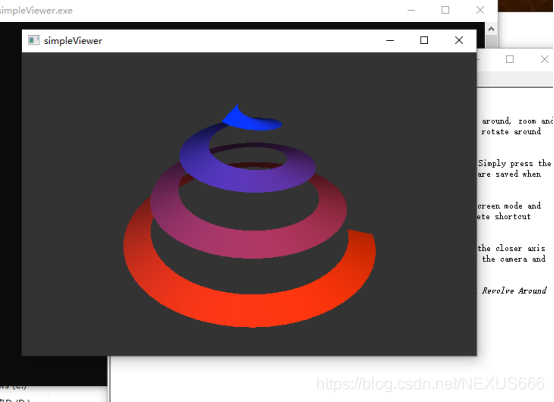

如下圖所示，顯示出了一個像老8蜜汁小憨包一樣東西，說明QGLViewer庫配置成功！

（4）qglviewerplugin插件的編譯和安裝

但是上面僅僅是在獨立的控制臺中利用OpenGL視窗顯示了圖形，在實際開發程序中實用性并不高，QGLViewer是支持把顯示視窗嵌入到QT的QWidget中去使用的，為達到上述效果必須編譯安裝qglviewerplugin插件，

1）插件編譯
右擊qglviewerplugin專案——>僅用于專案——>僅生成qglviewerplugin(B)

發生如下錯誤：qglviewerplugin專案本身編譯沒問題但是會鏈接失敗，提示無法決議的外部符號，

qglviewerPlugin.obj : error LNK2019: 無法決議的外部符號 "__declspec(dllimport) public: __cdecl Viewer::Viewer(class QWidget *)" (__imp_??0Viewer@@QEAA@PEAVQWidget@@@Z)，該符號在函式 "public: virtual class QWidget * __cdecl QGLViewerPlugin::createWidget(class QWidget *)" (?createWidget@QGLViewerPlugin@@UEAAPEAVQWidget@@PEAV2@@Z) 中被參考

qglviewerPlugin.obj : error LNK2019: 無法決議的外部符號 "__declspec(dllimport) public: virtual __cdecl Viewer::~Viewer(void)" (__imp_??1Viewer@@UEAA@XZ)，該符號在函式 "public: virtual void * __cdecl Viewer::`scalar deleting destructor'(unsigned int)" (??_GViewer@@UEAAPEAXI@Z) 中被參考

qglviewerPlugin.obj : error LNK2001: 無法決議的外部符號 "public: virtual void __cdecl Viewer::draw(void)" (?draw@Viewer@@UEAAXXZ)

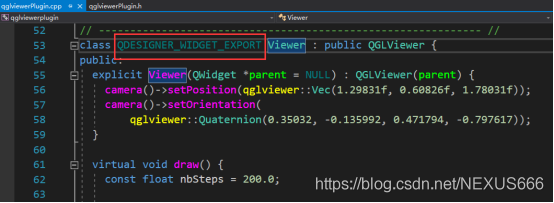

解決方法：去原始碼里面找到這個Viewer類，把Viewer類的“類前宏定義修飾符QDESIGNER_WIDGET_EXPORT”洗掉掉，再次編譯生成即可！

2）插件安裝
將QGLViewer2.dll檔案復制到：C:\Windows\System32或者C:\Windows\SysWOW64路徑下，
將qglviewerplugin.dll復制到：Qt5安裝目錄\plugins\designer（在我計算機上路徑：C:\OSGeo4W64\apps\Qt5\plugins\designer\）

3）效果

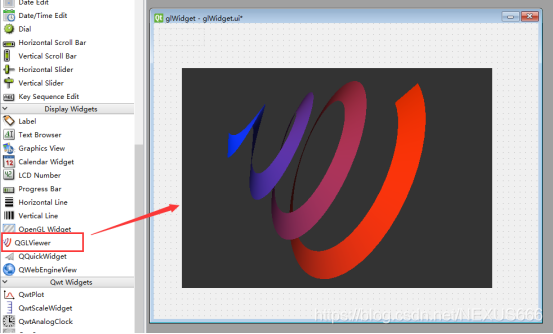

打開QT Designer，左側控制元件欄中會出現QGLViewer控制元件，拖拽到表單中即可使用，

（5）庫檔案提取

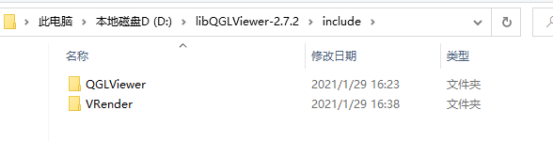

其實操作到這里為止，QGLViewer庫和控制元件都已經編譯完畢了！但為了今后方便使用，需要新建一個include和lib檔案夾，然后把所有h檔案統一放到include目錄下，把dll檔案、lib檔案統一放到lib目錄下，

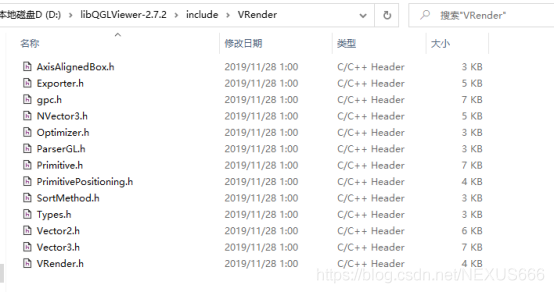

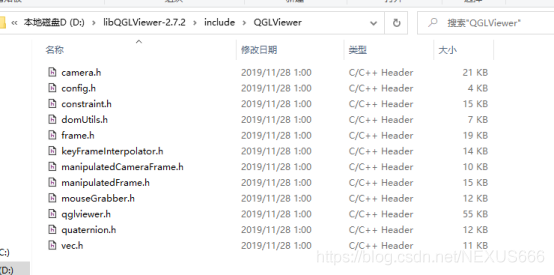

如下圖所示，在include目錄下新建QGLViewer目錄和VRender目錄，分別把各自頭檔案扔進去，

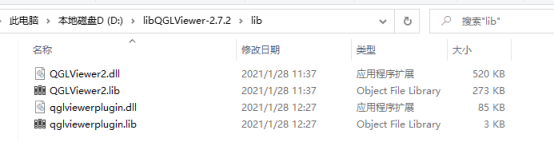

再把QGLViewer.dll、QGLViewer.lib和qglviewerplugin.dll、qglviewerplugin.lib檔案扔到lib目錄下：

二、VS工程專案配置

（1）在VS2017中新建一個帶視窗的QT專案，切換到Release模式，

（2）包含目錄：
Qt5安裝目錄\include\QTOpenGL （我的路徑：C:\OSGeo4W64\apps\Qt5\include\QtOpenGL）
Qt5安裝目錄\include\QtXml （我的路徑：C:\OSGeo4W64\apps\Qt5\include\QtXml）
include檔案夾目錄 （我的路徑：D:\libQGLViewer-2.7.2\include）

（2）庫目錄：
lib檔案夾目錄（我的路徑：D:\libQGLViewer-2.7.2\lib）
OpenGL32.Lib檔案目錄（我的路徑：C:\Program Files (x86)\Windows Kits\10\Lib\10.0.17763.0\um\x64）

（3）連接器——>輸入——>附加依賴項：
QGLViewer2.lib
OpenGL32.Lib

三、代碼實作

（1）新建一個QViewer類繼承自QGLViewer類，重寫相關虛函式，

（2）在Qt Designer中不能直接把QGLViewer控制元件拖拽到界面上去使用，而是借助于QT自帶的QWidget控制元件，利用代碼將OpenGL視窗嵌入到QWidget上來顯示圖形，

QViewer.h

#include "QGLViewer\qglviewer.h"

class QViewer : public QGLViewer
{
	Q_OBJECT

public:
	QViewer();
	~QViewer();

protected:
    // 重寫虛函式draw()和init()
	virtual void draw();
	virtual void init();

private:
    // 自定義繪圖函式（繪制一坨老8蜜汁小憨堡）
	void drawShit();
};

QViewer.cpp

#include "QViewer.h"

QViewer::QViewer()
{
}

QViewer::~QViewer()
{
}

void QViewer::draw()
{
	// 必須在虛函式draw()內部呼叫自定義的繪圖函式才能成功顯示圖形！！！
	drawShit();
}

void QViewer::init()
{
}

void QViewer::drawShit()
{
	const float nbSteps = 200.0;
	glBegin(GL_QUAD_STRIP);
	for (int i = 0; i < nbSteps; ++i)
	{
		const float ratio = i / nbSteps;
		const float angle = 21.0 * ratio;
		const float c = cos(angle);
		const float s = sin(angle);
		const float r1 = 1.0 - 0.8f * ratio;
		const float r2 = 0.8f - 0.8f * ratio;
		const float alt = ratio - 0.5f;
		const float nor = 0.5f;
		const float up = sqrt(1.0 - nor * nor);
		glColor3f(1.0 - ratio, 0.2f, ratio);
		glNormal3f(nor * c, up, nor * s);
		glVertex3f(r1 * c, alt, r1 * s);
		glVertex3f(r2 * c, alt + 0.05f, r2 * s);
	}
	glEnd();
}

glWidget.cpp

#include "glWidget.h"
#include "QViewer.h"
#include "qgridlayout.h"

glWidget::glWidget(QWidget *parent)
    : QWidget(parent)
{
    ui.setupUi(this);

	// 關鍵代碼：將OpenGL視窗嵌入到UI上去，自動呼叫QViewer類的虛函式draw()，
	QViewer* xjm = new QViewer();
	QGridLayout *GridGLLayout = new QGridLayout(this);
	GridGLLayout->addWidget(xjm);
	ui.widget->setLayout(GridGLLayout);
}

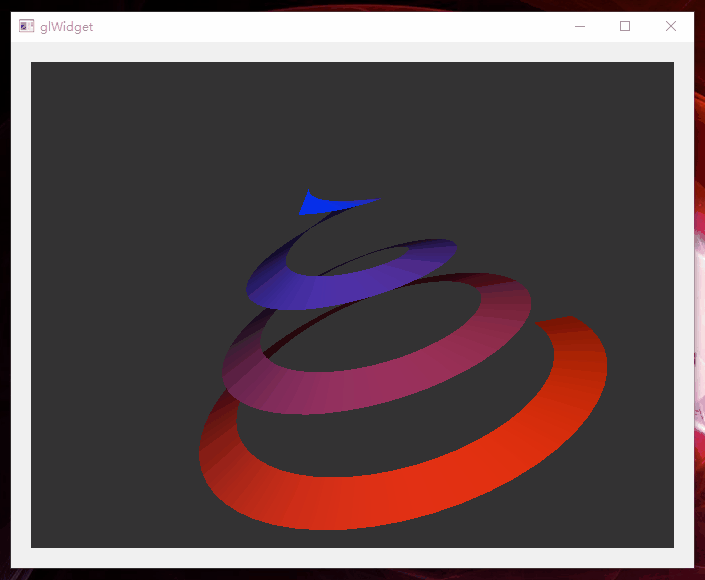

最終可以實作下圖中的效果：
