Matlab實作幅度調制詳解
- 設計要求
- 代碼
- 仿真結果
設計要求
仿真幅度調制輸入輸出波形，設入載波頻率1KHz，幅度5v的余弦波，輸入信號頻率200Hz,幅度2v的余弦波，調制度為0.5，設初始相位均為0，
代碼
信號頻率200Hz , 載波頻率1000Hz，混頻后最大頻率為1200Hz，為使信號不失真，采樣頻率選擇10000Hz (約為AM調制信號最大頻率的10倍，可以避免混疊失真），仿真中止時間選擇為0.05，是輸入信號10個周期，這樣可以清楚的看到幅度調制現象~
%幅度調制
fc=1000;%載波頻率
fm=200;%信號頻率
fs=10000;%采樣頻率
m=0.5;
ts=1/fs;
T=0.05;%仿真中止時間
t=0:ts:T;
Carrier=5cos(2pifct);
Signal=2cos(2pifmt);
y=(2+m*Signal).*Carrier;
%畫圖
subplot(3,1,1);plot(t,Carrier);ylabel(‘載波信號’);xlabel(‘時間t’);
subplot(3,1,2);plot(t,Signal);ylabel(‘輸入信號’);xlabel(‘時間t’);
subplot(3,1,3);plot(t,y);ylabel(‘調幅信號’);xlabel(‘時間t’);

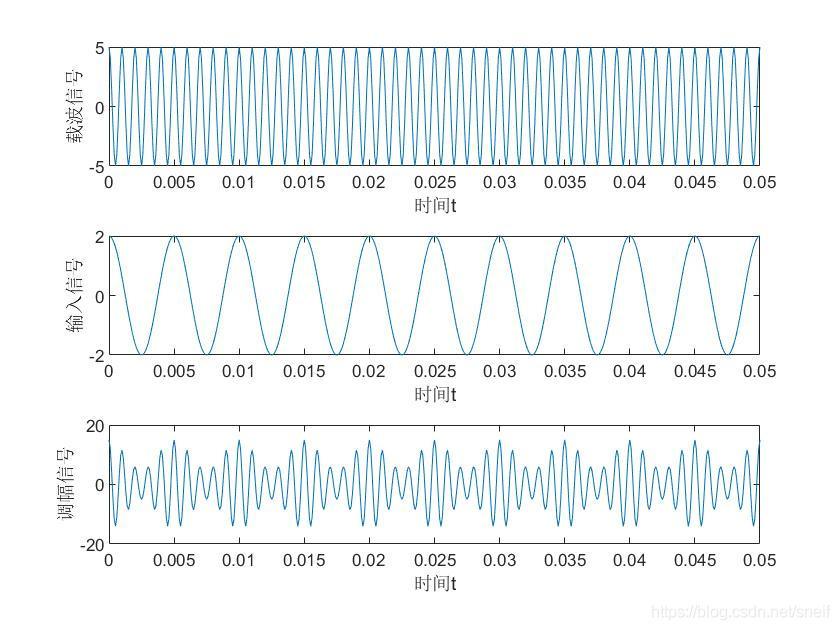

仿真結果
