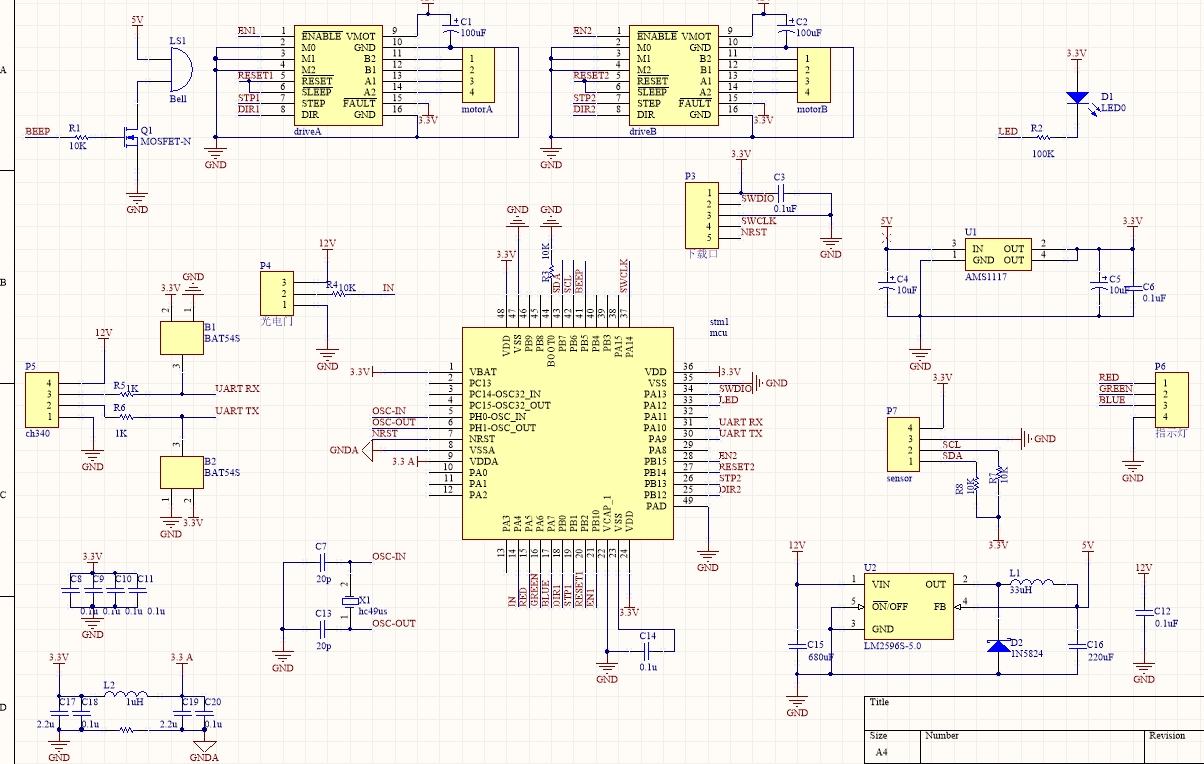

自己做的pcb板，用的stm32f401ccu6芯片，用keil燒寫程式時提示no target connected ，檢查了芯片供電引腳電壓都是3.3v正常，芯片通電后有點發燙，焊接是找的專業代焊人員應該沒什么問題，不知道是不是原理圖有誤
uj5u.com熱心網友回復：
不應該發燙，發燙則電流太大了，應該接線或者焊接有問題uj5u.com熱心網友回復：
原理圖有問題嗎，焊接都檢查過了應該沒問題
uj5u.com熱心網友回復：
一般是MCU燒了uj5u.com熱心網友回復：
原理圖看起來沒有啥大問題，檢查一下各個腳的電壓是否在正常范圍，特別是Vdd，Vdda腳uj5u.com熱心網友回復：
萬用表電流檔，串接，檢查一下總電流是多少，如果是在12V前測電流，就要折算到3V的電流uj5u.com熱心網友回復：
b1 b2這里的封裝，查看下，是否反了。uj5u.com熱心網友回復：
U2這里元件是否用ADJ調壓的，還是用固定電壓輸出的。這里也要注意下uj5u.com熱心網友回復：
b1b2檢查過了，沒有問題，u2用的是am1117-3.3,檢查了幾個濾波電容的電壓，都是3.297v應該沒問題，我將u2輸出的電壓接到買的最小系統上是可以作業并且燒錄程式的
uj5u.com熱心網友回復：
測過了，電壓都正常 3.297v 但芯片通電后會發燙
uj5u.com熱心網友回復：
應該是MCU壞了，有次我接外設時，外設短路導致燒MCU壞了，摸MCU非常燙。uj5u.com熱心網友回復：
我的芯片也不是非常燙，稍微有點燙，也可能是壞了嗎
uj5u.com熱心網友回復：
有可能，我看你電路圖ch340供電是12V，我記得是3-5V啊，有那么高嗎
uj5u.com熱心網友回復：
你可以把接到單片機上的第20PIN，上的線先斷開。第20pin是BOOT1，你的電路圖這個被接到driceB了。這可能引起燒錄問題。你可以先斷開。uj5u.com熱心網友回復：
driveb目前還沒焊接所有pin20現在什么都沒接
uj5u.com熱心網友回復：

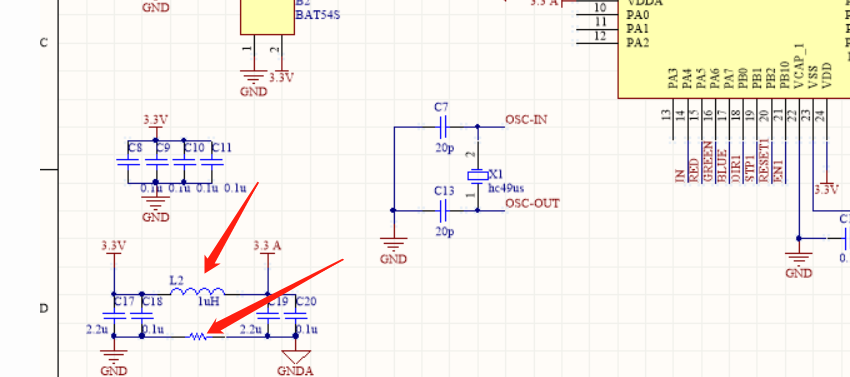

L2這里直接連接。L2下邊的電阻也直接連接.
uj5u.com熱心網友回復：
要排查下電流從那里流進去了，先量下AMS1117 3.3V輸出有沒有流出電流uj5u.com熱心網友回復：
我用電表測了下，發現是ams1117輸出和地短路了，然后又測了下其他的ams1117芯片發現沒通電時輸出和地都是短路的，難道我買了一堆假芯片嗎
uj5u.com熱心網友回復：
另加外供電源，甩開你自己的電源電路，只給CPU供電，看能下載不，如果短路，一個字，拆轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/25657.html
