Intel Movidius神經元計算棒加速-Object Detection API訓練MobileNet-SSD模型全流程記錄

這篇文章記錄在臺式機ubuntu18.04下搭建Object Detection API框架，以及Intel Movidius神經元計算棒2代環境，并使用自己的訓練集對MobileNet-SSD網路進行訓練調參與測驗，以及VPU加速推理的全程序，這里對程序中遇到的各種血淚深坑以及奇葩問題進行完整記錄，便于后續歸檔與復現，

我這里PC端基礎環境為Ubuntu 18.04，OpenCV 3.4.13，python 3.6.8，
之前原本一直用的都是Caffe環境，結果系統升級到18.04后，重新編譯caffe一直沒能編譯成功，試便了國內外各種論壇里的帖子，耗時整整一星期，把boost依賴庫都編出花了還是沒能解決…主要的問題在于編譯到最后一步會報如下錯誤，這里記錄一下：
.build_release/lib/libcaffe.so: undefined reference to boost::re_detail_106501::cpp_regex_traits_implementation<char>::transform(char const*, char const*) const
因此最后就放棄Caffe環境改用Tensorflow了，但可能是運氣不大行，tf的坑貌似我也全部踩遍…
真心建議，不要輕易升級系統，從16.04升級后真的很多深坑，血淚的教訓QAQ…

正文開始之前先總結一下我在Ubuntu18.04系統下安裝依賴包時遇到的相關問題：

問題記錄-01 -------------------------------------------------------------------------------------------------------
當我升級系統后安裝新的依賴包非常慢，于是我更換了國內的阿里源，更換步驟為：
（1）備份原來的源，將以前的源備份一下，以防以后可以用的，

sudo cp /etc/apt/sources.list /etc/apt/sources_init.list

（2）更換源：

sudo gedit /etc/apt/sources.list

使用gedit打開檔案，將下邊的阿里源復制進去，然后點擊保存關閉，阿里官方源 （Ubuntu 18.04）：

# See http://help.ubuntu.com/community/UpgradeNotes for how to upgrade to
# newer versions of the distribution.
deb http://cn.archive.ubuntu.com/ubuntu/ bionic main restricted

## Major bug fix updates produced after the final release of the
## distribution.
# deb-src http://cn.archive.ubuntu.com/ubuntu/ bionic-updates main restricted

## N.B. software from this repository is ENTIRELY UNSUPPORTED by the Ubuntu
## team. Also, please note that software in universe WILL NOT receive any
## review or updates from the Ubuntu security team.
deb http://cn.archive.ubuntu.com/ubuntu/ bionic universe
# deb-src http://cn.archive.ubuntu.com/ubuntu/ bionic universe
# deb-src http://cn.archive.ubuntu.com/ubuntu/ bionic-updates universe

## N.B. software from this repository is ENTIRELY UNSUPPORTED by the Ubuntu
## team, and may not be under a free licence. Please satisfy yourself as to
## your rights to use the software. Also, please note that software in
## multiverse WILL NOT receive any review or updates from the Ubuntu
## security team.
deb http://cn.archive.ubuntu.com/ubuntu/ bionic multiverse
# deb-src http://cn.archive.ubuntu.com/ubuntu/ bionic multiverse
# deb-src http://cn.archive.ubuntu.com/ubuntu/ bionic-updates multiverse

## N.B. software from this repository may not have been tested as
## extensively as that contained in the main release, although it includes
## newer versions of some applications which may provide useful features.
## Also, please note that software in backports WILL NOT receive any review
## or updates from the Ubuntu security team.
# deb-src http://cn.archive.ubuntu.com/ubuntu/ bionic-backports main restricted universe multiverse

## Uncomment the following two lines to add software from Canonical's
## 'partner' repository.
## This software is not part of Ubuntu, but is offered by Canonical and the
## respective vendors as a service to Ubuntu users.
# deb http://archive.canonical.com/ubuntu bionic partner
# deb-src http://archive.canonical.com/ubuntu bionic partner

# deb-src http://security.ubuntu.com/ubuntu bionic-security main restricted
# deb-src http://security.ubuntu.com/ubuntu bionic-security universe
# deb-src http://security.ubuntu.com/ubuntu bionic-security multiverse

deb http://security.ubuntu.com/ubuntu/ bionic-security restricted multiverse main universe
deb http://cn.archive.ubuntu.com/ubuntu/ bionic-updates restricted multiverse main universe
deb http://archive.ubuntu.com/ubuntu/ trusty main universe restricted multiverse
# deb-src http://archive.ubuntu.com/ubuntu/ trusty main universe restricted multiverse

（3）更新源：

sudo apt-get update

修復損壞的軟體包，嘗試卸載出錯的包，重新安裝正確版本：

sudo apt-get -f install xxxxxxx

問題記錄-02 -------------------------------------------------------------------------------------------------------

無法獲得鎖 /var/lib/dpkg/lock-frontend - open (11: 資源暫時不可用)

如果在apt get安裝依賴包時報這個錯誤，首先查看：

ls /var/lib/dpkg/lock-frontend

然后將其洗掉：

sudo rm -r -f /var/lib/dpkg/lock-frontend

如果依然報錯，洗掉：

sudo  rm  -r -f /var/lib/dpkg/lock

問題記錄-03 -------------------------------------------------------------------------------------------------------
ubuntu18.04 處理依賴包問題，遇到 Depends: python3-software-properties (= 0.96.20.9)

應該是因為源本身有問題，例如我升級為Ubuntu 18.04后，如果替換為國內16.04的阿里源就是遇到上述問題，查閱相關檔案后替換為Ubuntu 18.04的阿里官方源問題得以解決，

問題記錄-04 -------------------------------------------------------------------------------------------------------
pip安裝依賴包時，報錯ModuleNotFoundError: No module named 'pip._internal'

當安裝了Python3.6后，我通過修改默認為Python3.6，結果pip就不能用了，一直報錯如下：

Traceback (most recent call last):
  File "/usr/local/bin/pip", line 7, in <module>
    from pip._internal import main
ModuleNotFoundError: No module named 'pip._internal'

輸入pip更新指令python -m pip install --upgrade pip，問題得以解決，
如果輸入運行后依舊繼續出現錯誤“no module named pip”，則運行以下指令：

python -m ensurepip
easy_install pip

繼續報錯：No module named “ensurepip” “ easy_install ”
則可以通過原始碼編譯安裝，命令列如下：

wget https://bootstrap.pypa.io/get-pip.py  --no-check-certificate
sudo python get-pip.py
pip --version

------------------------------------------------------------------------------------------------------------------------

一/ 搭建Object Detection API 框架與相關環境

1）Anaconda3 安裝與配置

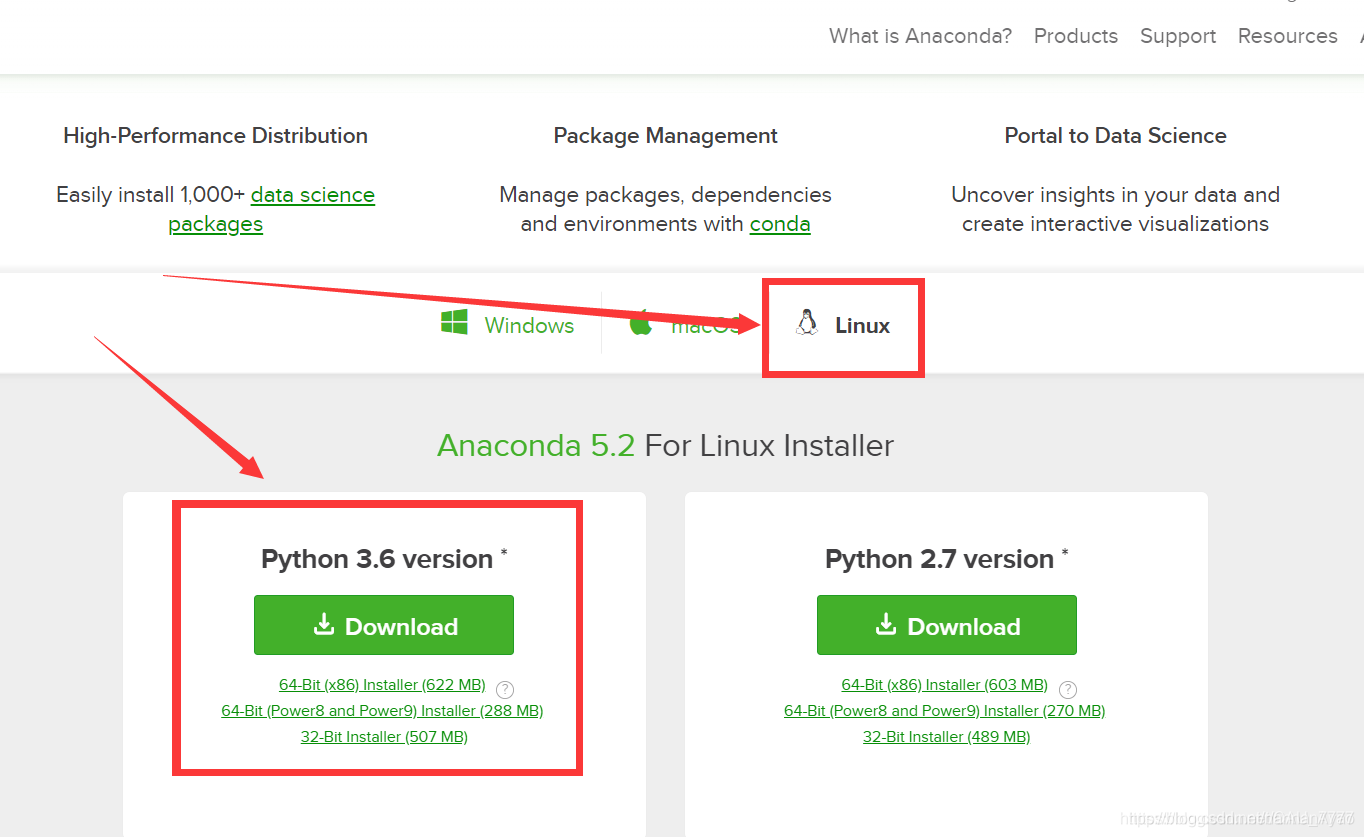

（1）下載安裝包，官網下載地址：https://www.anaconda.com/download/#linux
（2）下載完之后是后綴.sh檔案，在終端輸入：

bash Anaconda3-5.1.0-Linux-x86_64.sh

點擊回車按鈕進行后續安裝，

（3）終端輸入python查看版本，如果默認不是python3，則在終端輸入：

sudo update-alternatives --install /usr/bin/python python /usr/bin/python2 100
sudo update-alternatives --install /usr/bin/python python /usr/bin/python3 150

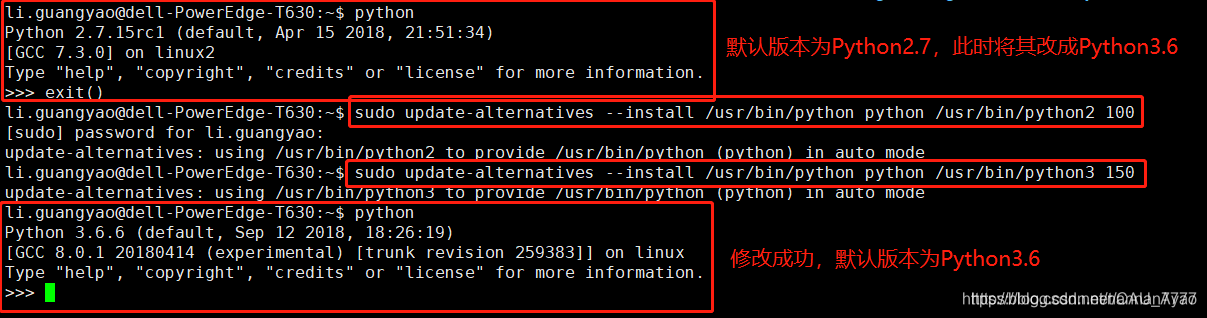

執行完上述兩行命令之后在終端輸入python，如果第一行資訊是3.6，則成功，效果圖如下：
如果要切換到Python2，執行：

sudo update-alternatives --config python

（4）將Python添加到環境變數中，如果在安裝Anaconda的程序中沒有將安裝路徑添加到系統環境變數中，需要在安裝后手工添加，
打開bashrc檔案：sudo gedit ~/.bashrc，在檔案末尾處添加以下陳述句：

export PATH=/home/XXX/anaconda3/bin:$PATH    XXX為自己的用戶名

最后在終端輸入source ~/.bashrc，使環境變數立即生效，
至此，輸入conda -V顯示版本號即為安裝成功，如果沒有成功，重啟系統即可，
也可以在終端輸入ecoh $PATH查看已有的環境變數 ,確認輸出是否已經有Anaconda路徑，

2）Cuda和Cudnn 安裝與配置

最終我這里安裝了Cuda9.0與Cudnn7.1.4，這里遇到了很多的問題，

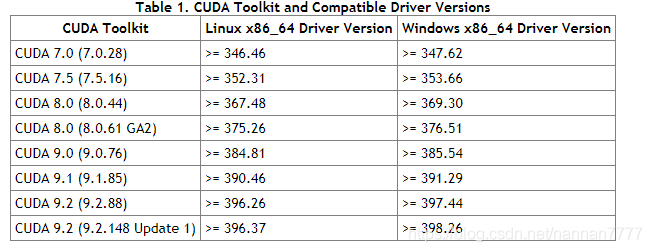

總結一下就是首先cuda的版本一定要和驅動的版本相匹配，不然一切都是白做，我的驅動版本安裝的是390，對應的cuda應該是9.1，但是Cuda9.1版本的tensorflow-gpu只有部分版本的輪子，并且很多博文都說其實Cuda9.1對tensorflow-gpu并不支持，
我安裝到后面Object Detection API那里測驗時也驗證了這個說法，所以我又回來卸載了Cuda9.1，重新安裝了cuda9.0版本，

問題記錄-05 -------------------------------------------------------------------------------------------------------

如何卸載CUDA舊版本：

sudo apt-get remove cuda
sudo apt-get autoclean
sudo apt-get remove cuda*

cd /usr/local/
sudo rm -r cuda-9.1

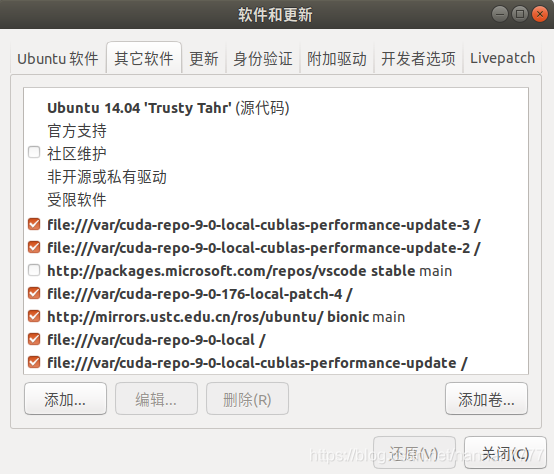

此外，如果是采用deb格式檔案的安裝方式，需要在源中將舊版本的CUDA取消勾選，例如當卸載完CUDA9.1后需要將下圖這個界面與CUDA9.1相關的驅動刪掉，否則后續安裝新的CUDA版本時會直接鏈接到舊版本驅動中，導致無法正確安裝新版本，

----------------------------------------------------------------------------------------------------------------------------

2.1）Cuda9.0安裝

Ubuntu18.04自帶了NVIDIA驅動，但是它沒有安裝完整，不能在終端使用nvidia-smi命令查看，在之后的CUDA編譯測驗里面也會出現問題，因此需要重新安裝，重新安裝的方式如下：

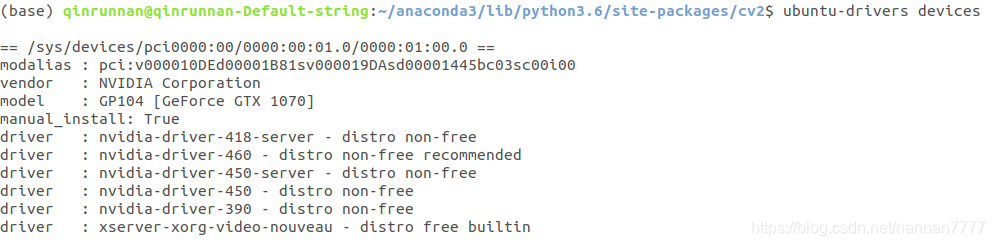

首先，檢測NVIDIA圖形卡和推薦的驅動程式的模型，在終端輸入：ubuntu-drivers devices

從中可以看到，這里有一個設備是GTX 1070，對應的驅動是NVIDIA -390，所以安裝390版本的驅動，選擇安裝所有推薦的驅動：

sudo ubuntu-drivers autoinstall

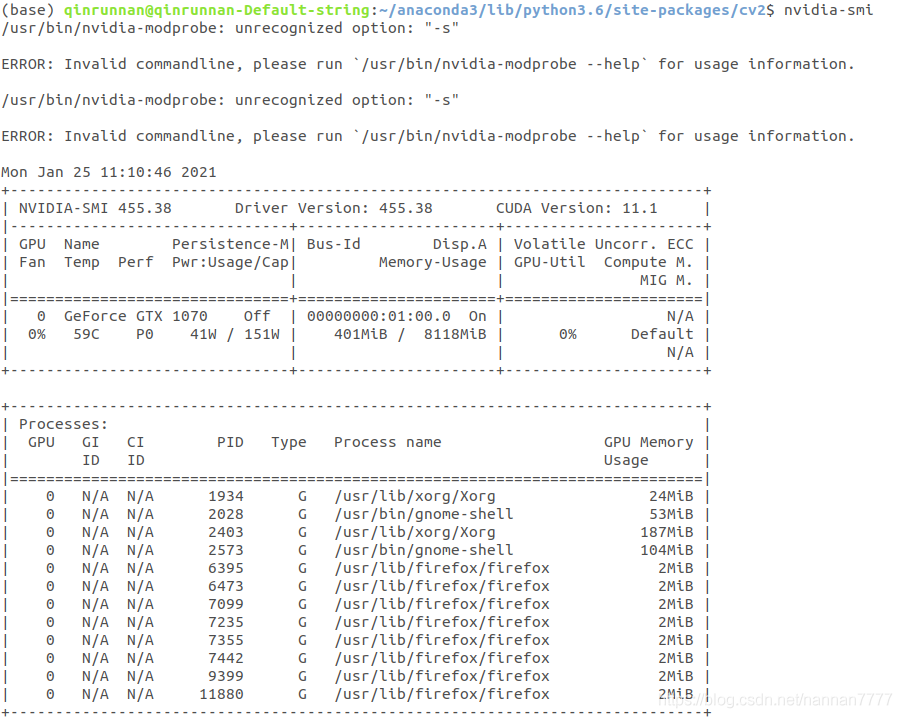

執行完命令后，在終端輸入：nvidia-smi 可以得到相關資訊，

問題記錄-06 -------------------------------------------------------------------------------------------------------
注意，這里一定要把驅動安裝成功后再重啟，否則會出現無法進入圖形界面的問題，例如：

linux（ubuntu）16.04 開機報錯“Stopping User Manager for UID 123”

一直黑屏，連命令列界面也進不去，嚇出一身冷汗，差點就想刪庫跑路了…（危）
參考鏈接（強烈感謝這位大佬）：https://blog.csdn.net/u012150360/article/details/90244858

解決思路：
Run mount -o rw,remount / to mount the drive in Read-Write mode.
Run sudo apt-get purge nvidia-* to purge the NVIDIA driver.
You may also need to purge xserver-xorg and reinstall it, which will require you to enable networking in Recovery.(apt-get purge xserver-xorg)
reboot 重啟一下，

問題記錄-07 -------------------------------------------------------------------------------------------------------
我在安裝驅動時候采用命令列sudo ubuntu-drivers autoinstall沒能安裝成功，遇到問題：正試圖覆寫...它同時被包含于軟體包...在處理時有錯誤發生...，以及問題：

下列軟體包有未滿足的依賴關系：nvidia-driver-390 : 依賴:...... 但是它將不會被安裝

后來將cuda重新卸載干凈，添加顯卡驅動源sudo add-apt-repository ppa:graphics-drivers/ppa，
之后更新附加驅動sudo apt-get updata，再次安裝驚喜的發現成功了，

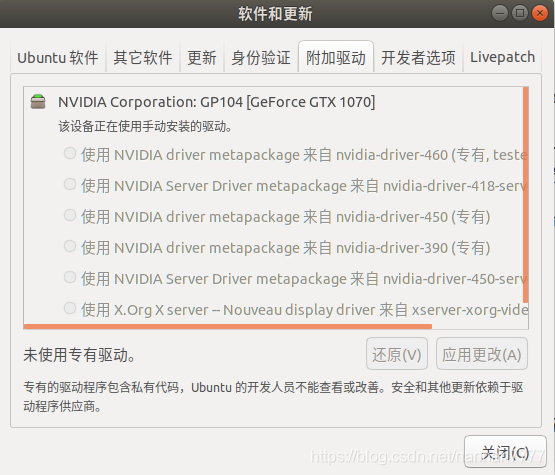

最后我這里的附加驅動界面如下所示：

---------------------------------------------------------------------------------------------------------------------------

因為Ubuntu18.04默認gcc7.0，而CUDA9.0只支持gcc6.0及以下版本，因此需要降級，這里選擇降級到的版本是gcc5.5版本，

首先查看自己的版本：gcc –version，如果版本高于6.0，則需要降級版本并激活，
在終端輸入:

sudo apt-get install gcc-5 g++-5
sudo update-alternatives --install /usr/bin/gcc gcc/usr/bin/gcc-5 50
sudo update-alternatives --install /usr/bin/g++ g++/usr/bin/g++-5 50
gcc –version

之后安裝依賴庫，在終端輸入：

sudo apt-get install freeglut3-dev build-essential libx11-dev libxmu-dev
sudo apt-get install libxi-dev libgl1-mesa-glx libglu1-mesa libglu1-mesa-dev

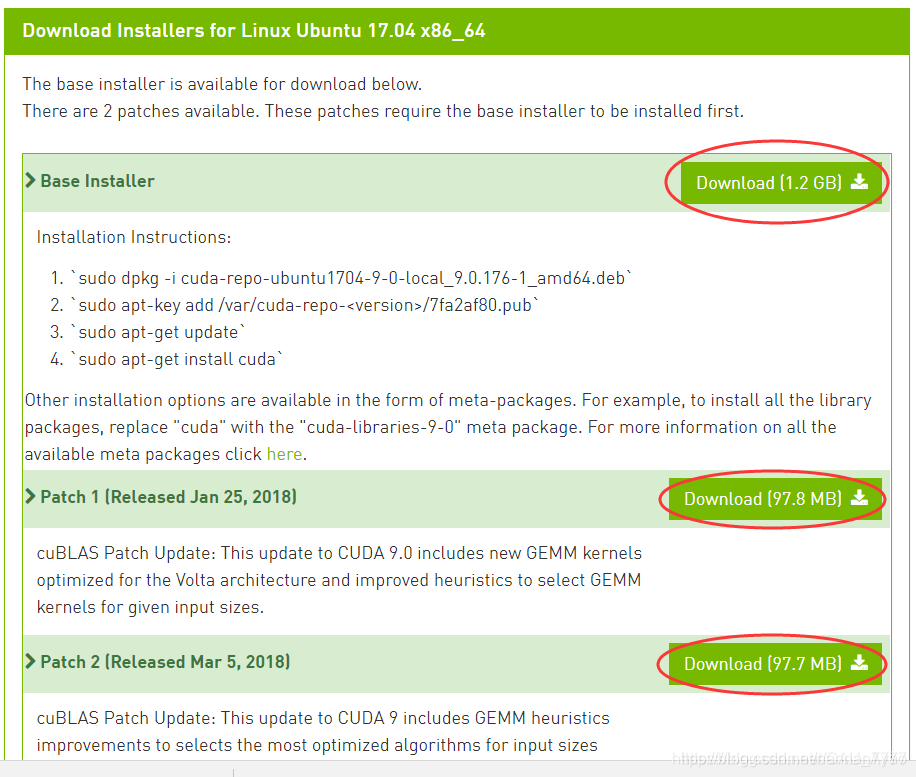

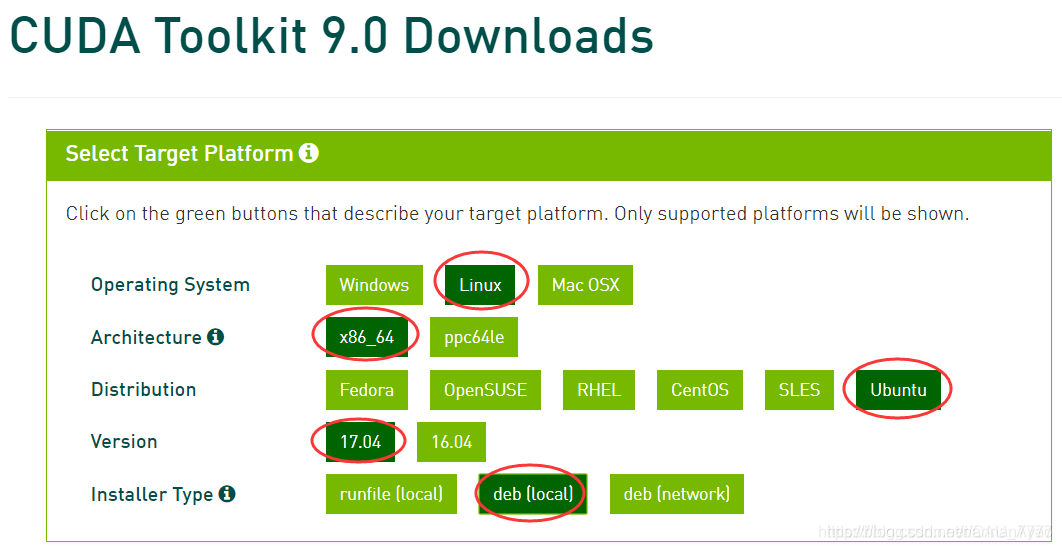

之后在CUDA官網下載相關的CUDA版本，地址：
https://developer.nvidia.com/cuda-90-download-archive?target_os=Linux&target_arch=x86_64&target_distro=Ubuntu&target_version=1704&target_type=runfilelocal

在安裝包存放目錄處打開終端輸入：

sudo dpkg -i cuda-repo-ubuntu1704-9-0-local_9.0.176-1_amd64.deb
sudo apt-key add /var/cuda-repo-9-0-local/7fa2af80.pub
sudo dpkg -i cuda-repo-ubuntu1704-9-0-local-cublas-performance-update_1.0-1_amd64.deb
sudo dpkg -i cuda-repo-ubuntu1704-9-0-local-cublas-performance-update-2_1.0-1_amd64.deb
sudo apt-get update

繼續在終端輸入：

sudo apt-get install cuda

問題記錄-08 -------------------------------------------------------------------------------------------------------

下列軟體包有未滿足的依賴關系： cuda : 依賴: cuda-9-0 (>= 9.0.176) 但是它將不會被安裝

發現是因為自己關閉了更新，

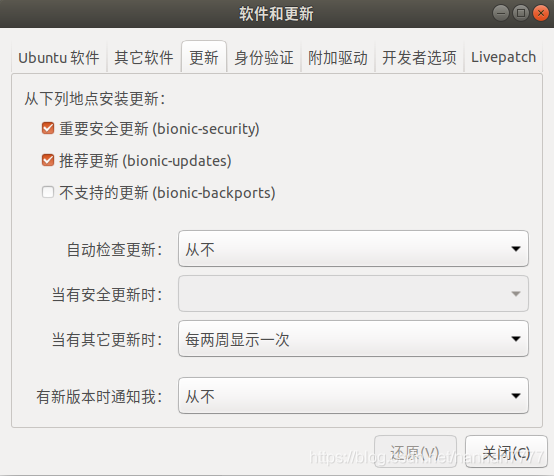

如果你也遇到問題的話，請按步驟：系統設定-軟體和更新-更新設定為下圖即可：

-------------------------------------------------------------------------------------------------------------------------

進入/usr/local目錄下可以看到cuda和cuda-9.0兩個檔案夾，表明安裝成功，

安裝成功，接下來進行環境變數配置，步驟如下：
打開終端輸入：sudo gedit ~/.bashrc
在打開的組態檔中，將以下內容寫入末尾處.

export CUDA_HOME=/usr/local/cuda-9.0
export LD_LIBRARY_PATH=/usr/local/cuda-9.0/lib64:/usr/local/cuda-9.0/extras/CUPTI/lib64:$LD_LIBRARY_PATHs
export PATH=/usr/local/cuda-9.0/bin:$PATH
export LD_LIBRARY_PATH="/usr/local/cuda-9.0/lib64:/usr/local/cuda-9.0/extras/CUPTI/lib64:/usr/local/cuda-9.0/lib64:/usr/local/cuda-9.0/lib64"

使環境變數立即生效：source ~/.bashrc

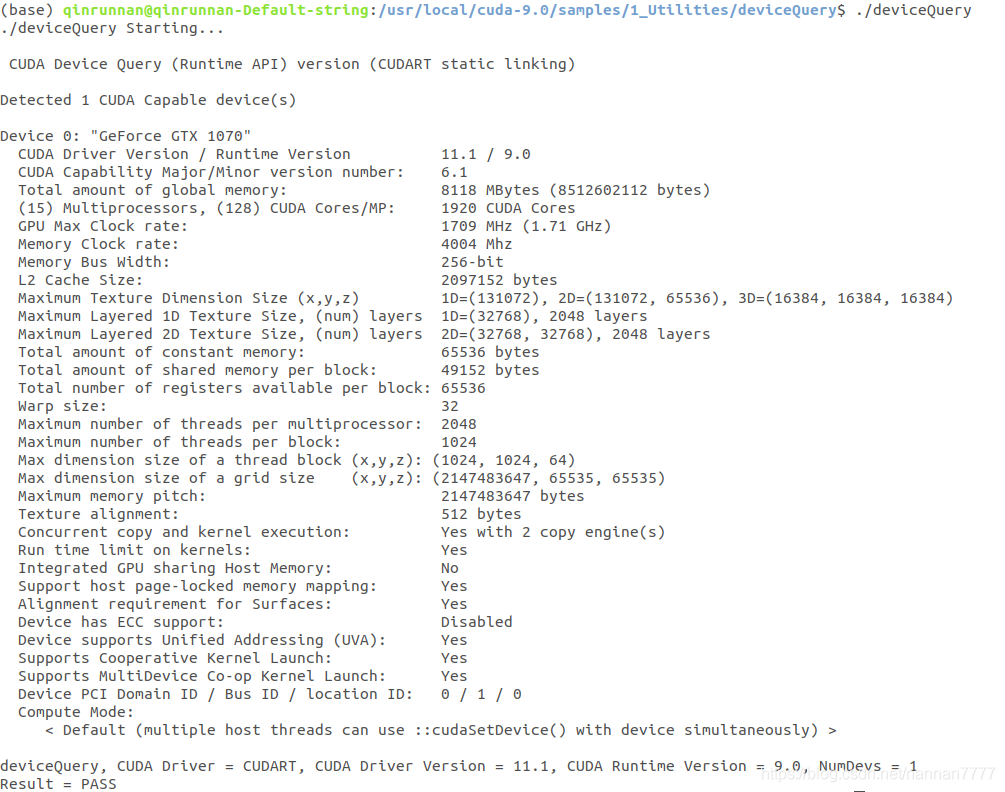

最后對CUDA進行測驗，可以進入例子的檔案夾：cd /usr/local/cuda-9.0/samples/1_Utilities/deviceQuery，然后執行make命令：sudo make，最后運行Demo：./deviceQuery，如果結果有GPU的資訊，說明安裝成功，自此CUDA9.0安裝配置完成，

命令列輸入nvcc -V可以查看CUDA的安裝版本，

2.2）Cudnn7.1.4安裝

官網下載鏈接：https://developer.nvidia.com/rdp/cudnn-archive

為適應Cudn9.0，這里下載的是CuDnnv7.1.4，下載的是.solitairetheme8格式的檔案，安裝步驟如下：

tar -xvzf cudnn-9.0-linux-x64-v7.solitairetheme8
#解壓后的文件夾名稱為cuda ,將對應檔案復制到 /usr/local中的cuda內，
sudo cp cuda/include/cudnn.h   /usr/local/cuda/include
sudo cp cuda/lib64/libcudnn* /usr/local/cuda/lib64
sudo chmod a+r /usr/local/cuda/include/cudnn.h /usr/local/cuda/lib64/libcudnn*

#建立軟連接
cd /usr/local/cuda/lib64/
sudo chmod +r libcudnn.so.7.6.4
sudo ln -sf libcudnn.so.7.6.4 libcudnn.so.7
sudo ln -sf libcudnn.so.7 libcudnn.so
sudo ldconfig

Cudnn安裝成功，這里記錄幾個問題：

問題記錄-09 -------------------------------------------------------------------------------------------------------

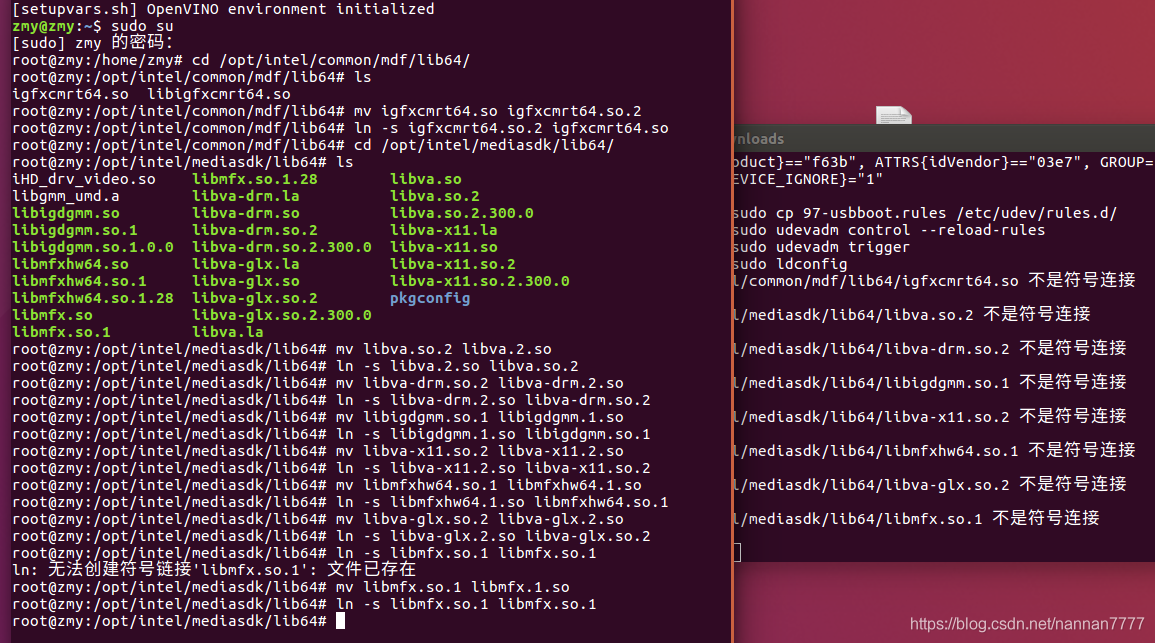

/usr/local/cuda-9.0/targets/x86_64-linux/lib/libcudnn.so.7 is not a symbolic link

如果后續在使用CUDA加速時遇到這個問題，首先打開libcudnn.so.7所在的目錄：

cd /usr/local/cuda-9.0/lib64/

發現Libcudnn.so.7 和libcudnn.so.7.1.4 兩個檔案，但 理論上只有一個libcudnn.so.7.1.4，
重新鏈接庫即可，在終端執行：

sudo ln -sf /usr/local/cuda-9.0/lib64/libcudnn.so.7.1.4 /usr/local/cuda-9.0/lib64/libcudnn.so.7

問題記錄-10 -------------------------------------------------------------------------------------------------------

其實一開始我的Cudnn版本安裝的是7.0.5，后續在import tensorflow as tf時遇到如下錯誤：

Loaded runtime CuDNN library: 7.0.5 but source was compiled with: 7.1.4.
CuDNN library major and minor version needs to match or have higher minor version in case of CuDNN 7.0 or later version.
If using a binary install, upgrade your CuDNN library.

因為tensorflow-gpu的庫版本和Cudnn不匹配，要求cudnn版本為7.1.4，而我之前安裝的版本是7.0.5，因此需要對cudnn進行升級，升級方法很簡單，而且不會對現有安裝環境造成破壞，升級完之后tensorflow還可以正常使用，

首先使用以下指令查看現有Cudnn的版本：

cat /usr/local/cuda/include/cudnn.h | grep CUDNN_MAJOR -A 2

洗掉舊版本：

sudo rm -rf /usr/local/cuda/include/cudnn.h
sudo rm -rf /usr/local/cuda/lib64/libcudnn*

之后根據cuda和系統環境，在官網下載Cudnn的新版本，按照上文Cudnn的安裝步驟重新安裝，安裝后再次查看Cudnn版本發現已更新，且呼叫不報錯，
------------------------------------------------------------------------------------------------------------------------

3）Tensorflow-gpu 安裝與配置

tensorflow-gpu的安裝簡直吐血，吐吐吐，嘗試了1.5.0，1.8.0，1.13.0，1.14.0，最終我這里安裝了Tensorflow-gpu==1.12.0，踩坑無數，主要問題還是版本問題，要與CUDA版本匹配，同時要與后文Object Detection API版本匹配，否則就是刪號重來的操作…

3.1）創建Conda虛擬環境

創建Conda虛擬環境并激活：

conda create -n tf=1.12 python=3.6
conda activate tf=1.12

問題記錄-11 -------------------------------------------------------------------------------------------------------

“No module named conda”

python版本不小心被改變是產生這個錯誤的主要原因，我之前因為要安裝ROS切換回了python2.7，后來再使用Anaconda就出現了上述問題，

解決方案：
如果之前的Anaconda安裝包還在的話，執行直 bash -u 命令重新安裝anaconda一遍，這種方法可以保存之前創建的虛擬環境：

bash Anaconda3-5.1.0-Linux-x86_64.sh -u

如果以上方法解決不了的話，直接下載最新的安裝包（python版本對應上），安裝Anaconda后，將之前的envs檔案替換即可，

問題記錄-12 -------------------------------------------------------------------------------------------------------

CondaHTTPError: HTTP 000 CONNECTION FAILED for url

可能的原因是著作權問題，anaconda的國內鏡像源停止anaconda的鏡像服務，
解決方案：
在home檔案夾下按下Ctrl+h，找到隱藏的檔案.condarc
洗掉里面所有的內容，把下面的內容復制進去：

channels:
  - defaults
show_channel_urls: true
ssl_verify: false
report_errors: false

問題記錄-13 -------------------------------------------------------------------------------------------------------

CommandNotFoundError: Your shell has not been properly configured to use ‘conda activate‘

解決方案：

# 激活 anaconda 環境
 source activate
# 退出 anaconda 環境
 source deactivate

激活成功后在命令列的前面會出現：(base) [root@xxxx] #
------------------------------------------------------------------------------------------------------------------------

3.2）安裝Tensorflow-gpu

就是在這里我發現CUDA9.1版本沒有支持的Tensorflow-gpu，具體錯誤資訊為import tensorflow as tf時報錯：ImportError: libcublas.so.9.0: cannot open shared object file: No such file or directory
雖然tiny mind開發了mind/wheels，即為Linux準備的特殊版本tensorflow，里面確實包含了支持CUDA9.1的tensorflow，參考鏈接：https://blog.csdn.net/gaoyu1253401563/article/details/82808269?utm_source=blogxgwz3
但實際上雖然我按照指引正確安裝了支持CUDA9.1的tensorflow-gpu版本，但后面在測驗Object Detection API時還是發現了很多版本不兼容的問題，因此全部卸載干凈，使用了CUDA9.0與Tensorflow-gpu=1.12.0版本，

source activate tf=1.12
pip install tensorflow-gpu==1.12

安裝完成后進入python環境，匯入tensorflow查看是否安裝成功：

import tensorflow as tf
hello = tf.constant('Hello, TensorFlow!')
sess = tf.Session()
print(sess.run(hello))

要測驗是否啟用了GPU加速，可以用以下兩行代碼測驗：

from tensorflow.python.client import device_lib
print(device_lib.list_local_devices())

如果輸出中有GPU的資訊，說明GPU加速已經啟用：

Sample Output
[name: "/cpu:0" device_type: "CPU" memory_limit: 268435456 locality { } incarnation: 4402277519343584096,
name: "/gpu:0" device_type: "GPU" memory_limit: 6772842168 locality { bus_id: 1 } incarnation: 7471795903849088328 physical_device_desc: "device: 0, name: GeForce GTX 1070, pci bus id: 0000:05:00.0" ]

問題記錄-14 -------------------------------------------------------------------------------------------------------

ImportError: Something is wrong with the numpy installation.
While importing we detected an older version of numpy in [‘D:\Anaconda3\envs\tensorflow\lib\site-packages\numpy’].
One method of fixing this is to repeatedly uninstall numpy until none is found, then reinstall this version.

解決方案：

pip uninstall numpy

選擇y確認卸載，重復命令，直到顯示找不到時才為卸載干凈，之后下載numpy：

pip install numpy

問題記錄-15 -------------------------------------------------------------------------------------------------------

No module named 'absl'

解決方案：
方案一：指定版本安裝：

pip install absl-py==0.1.10

方案二：洗掉后使用pip3進行安裝：
1、洗掉site-packages檔案夾中與absl-py相關的檔案夾
2、輸入以下命令：

pip3 install absl-py -i https://pypi.tuna.tsinghua.edu.cn/simple

問題記錄-16 -------------------------------------------------------------------------------------------------------
之前在安裝tensorflow-gpu其他版本時還遇到了如下幾個問題：

ImportError: cannot import name 'keras_export'
ImportError: cannot import name 'tf_utils'

后來安裝了tensorflow-gpu=1.12.0版本后問題得以解決，或者把tensorflow cpu的版本卸載后也會大力出奇跡，
------------------------------------------------------------------------------------------------------------------------

4）Object Detection API 框架搭建

血淚教訓，這里一定不要直接git clone https://github.com/tensorflow/models.git獲取源代碼，而是去官網上的Releases板塊中下載與tensorflow-gpu版本對應的原始碼版本，一定要對應否則會出現很多問題，

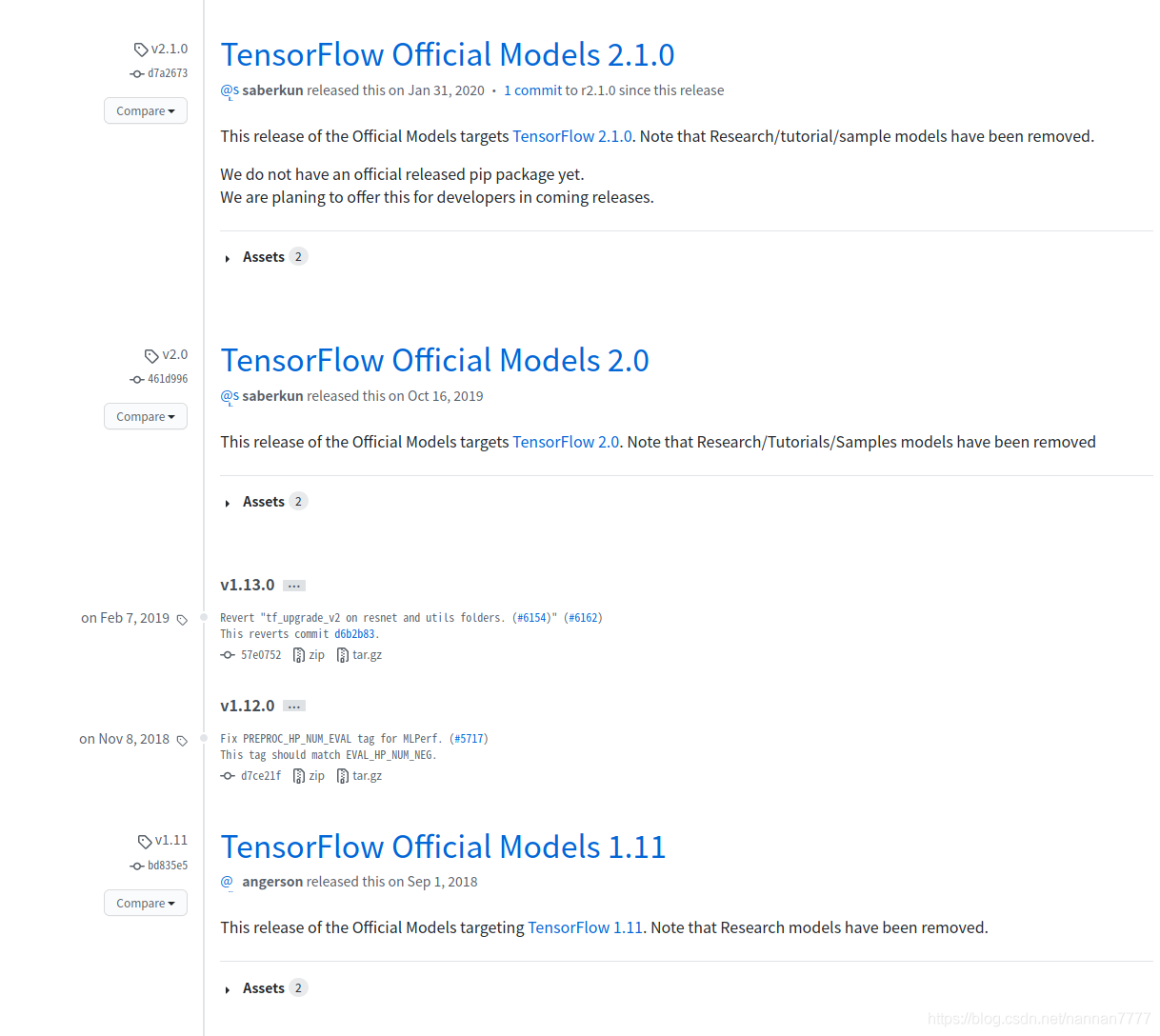

官網鏈接：https://github.com/tensorflow/models/releases

下載后放置在新建的tensorflow檔案夾中，例如<path_to_tensorflow>/models/

之后按照如下命令列指令依次安裝：

conda activate tf=1.12

# -------------------------------------------------
sudo apt-get install protobuf-compiler python-pil python-lxml python-tk
pip install --user Cython
pip install --user contextlib2
pip install --user pillow
pip install --user lxml
pip install --user jupyter
pip install --user matplotlib

# -------------------------------------------------
# COCO API installation
git clone https://github.com/cocodataset/cocoapi.git
cd cocoapi/PythonAPI
make
cp -r pycocotools <path_to_tensorflow>/models/research/

# -------------------------------------------------
# From tensorflow/models/research/
protoc object_detection/protos/*.proto --python_out=.

# -------------------------------------------------
# Add Libraries to PYTHONPATH
sudo gedit ~/.bashrc
export PYTHONPATH=$PYTHONPATH:/home/.../tensorflow/models/research/slim
source ~/.bashrc

# -------------------------------------------------
python setup.py build
python setup.py install


安裝結束后，在/home/.../tensorflow/models/research/路徑下執行測驗代碼：

python object_detection/builders/model_builder_test.py

如果正確顯示如下資訊，則證明Object Detection API 框架搭建成功，否則有問題一定要解決問題不能跳過，后面使用的時候才不會出現別的bug，

................
----------------------------------------------------------------------
Ran 16 tests in 0.112s

OK

問題記錄-17 -------------------------------------------------------------------------------------------------------

Error: No module named 'tf_slim'

解決方案：跳轉到/models/research/slim目錄下安裝：

python setup.py install

問題記錄-18 -------------------------------------------------------------------------------------------------------
如果protobuf出現了問題，需要重新安裝protobuf，雖然我這里沒有用上，但依舊記錄一下安裝步驟：
首先安裝相關的依賴包：

sudo apt-get install autoconf automake libtool curl make g++ unzip

下載protobuf安裝包：https://github.com/google/protobuf/releases/
之后進入下載的protobuf安裝包目錄下面，依次執行以下命令：

./autogen.sh
 ./configure
make
make check

sudo  make install
sudo ldconfig

測驗安裝：protoc --version，如果安裝正確會輸出版本號，
之后安裝protobuf的python模塊，進入protobuf安裝包下的python檔案目錄，執行以下命令：

python setup.py build
python setup.py test
python setup.py install #(如果在這一步沒有權限執行的話，就用sudo python setup.py install )

測驗安裝：

sudo python -c 'import google.protobuf;print google.protobuf.__version__'

----------------------------------------------------------------------------------------------------------------------

二/ 制作訓練-測驗資料集，訓練MobileNet-SSD網路模型

1）按照VOC資料集格式制作訓練-測驗資料集

訓練MobileNet-SSD網路模型時，官方的訓練腳本采用的是讀取VOC資料集，因此如果自己要制作新的資料集，仿照VOC資料集格式進行制作是最為便捷的方式，

1.1）制作VOC格式資料集

按照VOC資料集的要求，創建VOC2021檔案夾，并在檔案夾中創建如下子檔案夾：
Annotations：用于存放標注后的xml檔案，檔案命名000000六位格式；
ImageSets/Main：用于存放訓練集、測驗集、驗收集的檔案串列；
JPEGImages：用于存放原始影像，影像命名000000六位格式，
注意標簽檔案和圖片集檔案路徑中不要存在中文路徑，不然訓練可能會報相關utf-8 gbk的編碼錯誤，

ImageSets/Main中存放的train.txt，val.txt， trainval.txt，test.txt的獲取方法為：

import os
import random
trainval_percent = 0.5 #訓練全集
train_percent = 0.5   #訓練集
xmlfiles_path= 'Annotations'
txtsavepath = 'ImageSets/Main'
all_xmlfiles = os.listdir(xmlfiles_path)

num=len(all_xmlfiles)#圖片xml總數
xmlfiles_list=range(num) #串列
num_val=int(num*trainval_percent)#訓練全集數
num_tra=int(num_val*train_percent)#訓練全集中訓練集數
trainval= random.sample(xmlfiles_list,num_val)#在全部圖片xml中隨機取訓練全集數
train=random.sample(trainval,num_tra)#在訓練全集中隨機取訓練集數

trainval_file = open(txtsavepath+'/trainval.txt', 'w')
test_file = open(txtsavepath+'/test.txt', 'w')
train_file = open(txtsavepath+'/train.txt', 'w')
val_file= open(txtsavepath+'/val.txt', 'w')
for i in xmlfiles_list:
    name=all_xmlfiles[i][:-4]+'\n' #[:-4]從0開始到倒數第4個但不包括該位 此時為6位數圖片名稱.即檔案名稱000000.xml去掉.xml保留數字
    if i in trainval:
       trainval_file.write(name)
       if i in train:
          train_file.write(name)
       else:
          val_file.write(name)
    else:
     test_file.write(name)

trainval_file.close()
train_file.close()
val_file.close()
test_file.close()

1.2）.record格式的樣本生成

*將object_detection/dataset_tools/create_pascal_tf_record.py中Line164和Line165：

   examples_path = os.path.join(data_dir, year, 'ImageSets', 'Main',
                                 'aeroplane_' + FLAGS.set + '.txt')

修改為：

examples_path = os.path.join(data_dir, year, 'ImageSets', 'Main', FLAGS.set + '.txt')
                             ## 'aeroplane_' + FLAGS.set + '.txt')

并在Line56中添加資料集所在的檔案夾名稱：

YEARS = ['VOC2007', 'VOC2012', 'VOC2021', 'merged']

將/research/object_detection/data/pascal_label_map.pbtxt備份一個到別的路徑下，例如object_detection/ssd_model/路徑下，之后將里面的內容替換為自己資料集里的標簽與類別數量，
最后執行如下命令列分別生成.record格式的訓練集與驗證集：

python object_detection/dataset_tools/create_pascal_tf_record.py --label_map_path=/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_label_map.pbtxt  --data_dir=/home/.../tensorflow/models/research/object_detection/ssd_model/VOCdevkit --year=VOC2021 --set=train --output_path=/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_train.record

python object_detection/dataset_tools/create_pascal_tf_record.py --label_map_path=/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_label_map.pbtxt  --data_dir=/home/.../tensorflow/models/research/object_detection/ssd_model/VOCdevkit --year=VOC2021 --set=val --output_path=/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_val.record

2）訓練MobileNet-SSD網路模型

2.1）配置.config檔案

將object_detection\samples\configs\ssd_mobilenet_v2_coco.config另存為ssd_mobilenet_v2_pascal.config，并備份一個到別的路徑下，例如object_detection/ssd_model/路徑下,之后對該檔案進行修改：
修改1： 將Line9修改為自己資料集的類別數目：

num_classes: 9

修改2： 如果GPU加速性能較弱，需要將Line43中的網路輸入尺寸調小：

image_resizer {
      fixed_shape_resizer {
        height: 128
        width: 128
      }
    }

修改3： 如果GPU加速性能較弱，需要將Line141中的批處理大小調小：

batch_size: 8

修改4： Line156為預訓練權重路徑，可以將其注釋，從頭開始訓練：

fine_tune_checkpoint: "/home/lqs/models/ssd_mobilenet_v2_coco_2018_03_29/model.ckpt"

修改5： Line173，修改訓練集train_input_reader路徑：

train_input_reader: {
  tf_record_input_reader {
    input_path: "/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_train.record"
  }
  label_map_path: "/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_label_map.pbtxt"
}

修改6: Line182，修改驗證集val_input_reader路徑：

val_input_reader: {
  tf_record_input_reader {
    input_path: "/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_val.record"
  }
  label_map_path: "/home/.../tensorflow/models/research/object_detection/ssd_model/pascal_label_map.pbtxt"
  shuffle: false
  num_readers:1
}?

2.2）啟動訓練

執行如下命令列啟動訓練程序：

python object_detection/legacy/train.py --train_dir object_detection/ssd_model/train --pipeline_config_path object_detection/ssd_model/ssd_mobilenet_v2_pascal.config

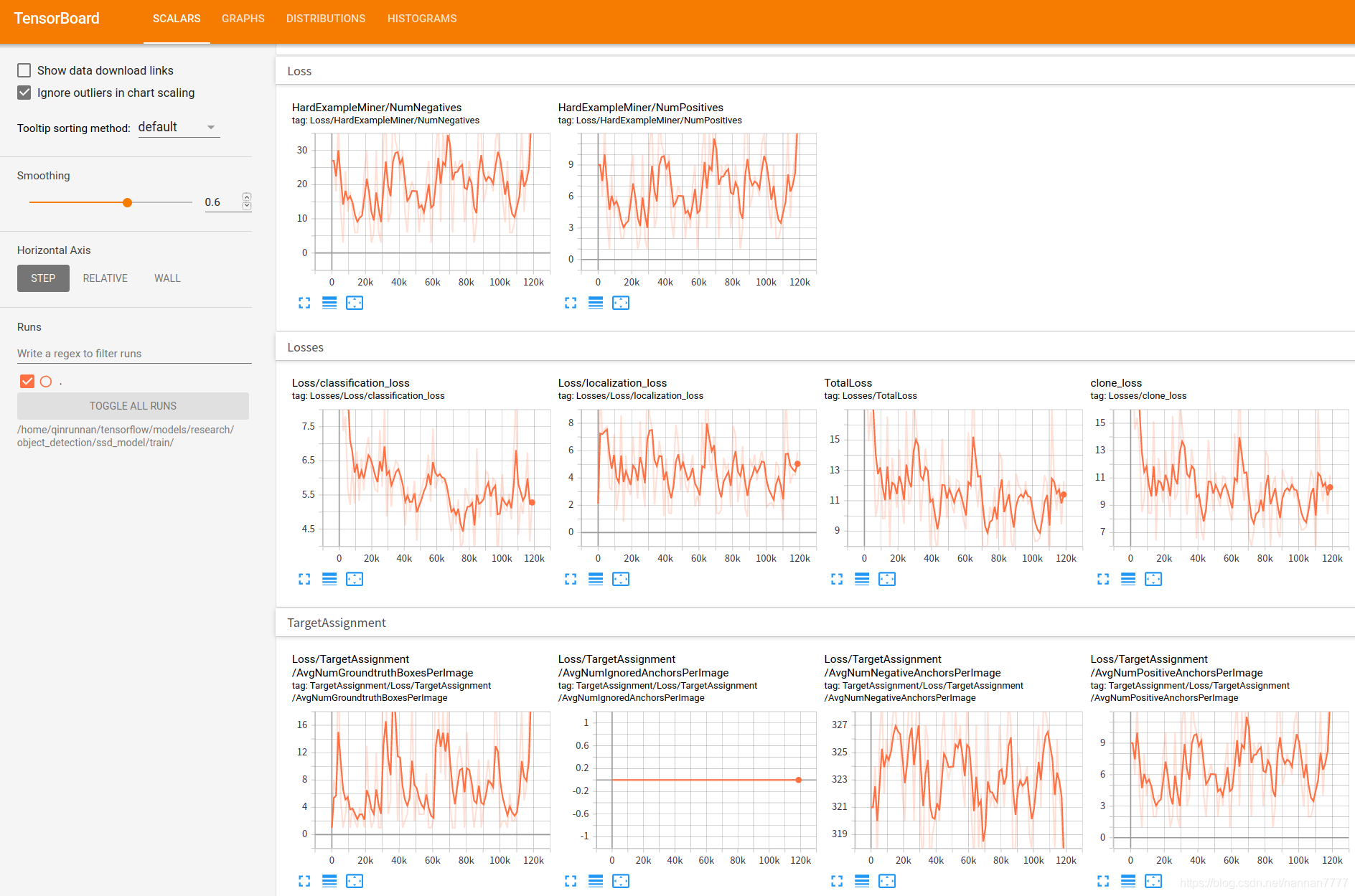

可以執行如下命令列進行訓練程序的Loss損失可視化：

tensorboard --logdir=/home/.../tensorflow/models/research/object_detection/ssd_model/train/

將終端輸出的http://xxxxxx網址復制到瀏覽器中打開即可查看，

訓練結束后可以固化權重，獲得標準的.pb格式檔案，

python object_detection/export_inference_graph.py --input_type image_tensor --pipeline_config_path object_detection/ssd_model/ssd_mobilenet_v2_pascal.config --trained_checkpoint_prefix object_detection/ssd_model/train/model.ckpt-100000 --output_directory object_detection/ssd_model/model/

問題記錄-19 -------------------------------------------------------------------------------------------------------

tensorboard ValueError: Duplicate plugins for name projector

在查看訓練程序可視化時發現如上錯誤，解決辦法為：
在Conda虛擬環境的目錄site-packages檔案夾下, 刪掉tensorboard--1.x.xdist-info 即可，

問題記錄-20 -------------------------------------------------------------------------------------------------------

''tensorflow.python.framework.errors_impl.ResourceExhaustedError: OOM when allocating tensor with shape[?]''

這是tensorflow 一個經常性錯誤，錯誤的原因在于：顯卡記憶體不夠，
解決方法就是降低顯卡的使用記憶體，途徑有以下幾種措施:
1 減少Batch 的大小；
2 分析錯誤的位置，在哪一層出現顯卡不夠，比如在全連接層出現的，則降低全連接層的維度；
3 增加pool 層，降低整個網路的維度；
4 修改輸入圖片的大小，

問題記錄-21 -------------------------------------------------------------------------------------------------------

ImportError: No module named cv2

在進行影像測驗時遇到了這個問題，解決這個問題首先確保OpenCV安裝正確，之后安裝python-opencv：

sudo apt-get install python-opencv

查看是否解決，如果沒有解決執行后續步驟：

如果沒有用anaconda，找到cv2.so檔案find / -name "cv2.so"，復制到usr/local/lib/python2.7/site-packages檔案夾下，
如果用的是anaconda2，復制cv2.so到home/anaconda2/lib/python2.7/site-packages檔案夾下；如果使用的是anaconda3，找到cv2.cpython-36m-x86_64-linux-gnu.so，復制v2.cpython-36m-x86_64-linux-gnu.so到home/anaconda3/lib/python3.6/site-packages檔案夾，
然后在終端cd到home，輸入python然后輸入import cv2，此時如果沒有提示錯誤就證明已經解決了這個問題，
----------------------------------------------------------------------------------------------------------------------

2.3）測驗訓練效果

依舊在/home/…/tensorflow/model/research/路徑下執行如下命令列，呼叫官方提供的測驗腳本進行測驗評估：

python object_detection/legacy/eval.py --logtostderr --checkpoint_dir=object_detection/ssd_model/train --eval_dir=object_detection/ssd_model/eval --pipeline_config_path=object_detection/ssd_model/ssd_mobilenet_v2_pascal.config

問題記錄-22 -------------------------------------------------------------------------------------------------------

ModuleNotFoundError: No module named 'pycocotools'

如果遇到這個問題，表明Object Detection API搭建程序中pycocotools工具未成功搭建，重新執行：

# COCO API installation
git clone https://github.com/cocodataset/cocoapi.git
cd cocoapi/PythonAPI
make
cp -r pycocotools <path_to_tensorflow>/models/research/

問題記錄-23 -------------------------------------------------------------------------------------------------------

  File "/home/qinrunnan/tensorflow/models/research/object_detection/utils/object_detection_evaluation.py", line 307, in evaluate
    category_name = unicode(category_name, 'utf-8')
NameError: name 'unicode' is not defined

這個問題與python版本有關，可以將object_detection_evaluation.py檔案中的307行修改為：

category_name = category_name

----------------------------------------------------------------------------------------------------------------------

三/ 搭建OpenVINO? toolkit 框架與相關環境，以及VPU加速推理

1）搭建OpenVINO? toolkit 框架與環境

OpenVINO toolkit分為開源版與Intel版，其中Intel版是Intel發布的專注于推理的深度學習框架，其特點是可將TensorFlow、caffe、ONNX等模型轉換為Intel系列硬體兼容的模型，包括Movidius與Movidius NCS 2，

Intel官網下載toolkit for linux 安裝包，下載地址：
https://software.intel.com/en-us/openvino-toolkit/choose-download/free-download-linux
官方安裝教程：https://docs.openvinotoolkit.org/latest/openvino_docs_install_guides_installing_openvino_linux.html

我這里購買的是神經元計算棒2代，記錄一下在臺式機下搭建intel神經元計算棒開發環境的完整程序，

1.1）安裝OpenVINO? toolkit

首先進入下載地址，選擇Linux版，點擊注冊與下載，會收到一封郵件，里面有激活碼與下載地址，

在官網可以下載到toolkit：l_openvino_toolkit_.tgz，我這里用的版本是2020.2.120，在所在目錄下解壓：

tar xvf l_openvino_toolkit_2018.4.420.tgz

解壓后進入檔案夾：cd l_openvino_toolkit_2018.4.420
安裝依賴環境：

./install_cv_sdk_dependencies.sh

打開安裝的GUI界面：

./install_GUI.sh

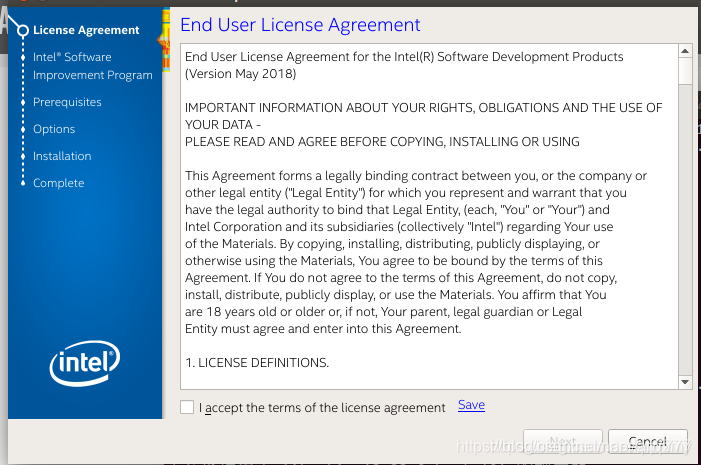

此時會出現如下界面，按照一般安裝軟體的步驟運行即可，

之后OpenVino平臺在CPU、GPU、計算棒VPU上都能夠提供加速推理支持，

1.2）配置神經元計算棒2代硬體驅動

更新udev規則使工具套件能夠與神經計算棒通信，
為此，在終端視窗運行以下命令：cd ~/Downloads，然后一次性復制以下一大塊代碼到命令列中：

cat < 97-usbboot.rules
SUBSYSTEM=="usb", ATTRS{idProduct}=="2150", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0666", ENV{ID_MM_DEVICE_IGNORE}="1"
SUBSYSTEM=="usb", ATTRS{idProduct}=="2485", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0666", ENV{ID_MM_DEVICE_IGNORE}="1"
SUBSYSTEM=="usb", ATTRS{idProduct}=="f63b", ATTRS{idVendor}=="03e7", GROUP="users", MODE="0666", ENV{ID_MM_DEVICE_IGNORE}="1"
EOF

之后，一行一行運行以下命令：

sudo cp 97-usbboot.rules /etc/udev/rules.d/
sudo udevadm control --reload-rules
sudo udevadm trigger
sudo ldconfig
rm 97-usbboot.rules

問題記錄-24 -------------------------------------------------------------------------------------------------------
注：在運行到“sudo ldconfig”時可能會找不到鏈接檔案，解決方法如下：
進入.so檔案所在的路徑，按以下命令建立鏈接：

再次執行“sudo ldconfig”就不會報錯了，
----------------------------------------------------------------------------------------------------------------------

1.3）測驗安裝

將神經計算棒插入計算機的 USB 埠，第一次運行這些命令時，可能需要一些時間，因為腳本要安裝軟體依賴項并編譯所有樣本代碼，

cd ~/opt/intel/computer_vision_sdk/deployment_tools/model_optimizer/install_prerequisites/
./install_prerequisites.sh

執行如下測驗代碼：

cd ~/opt/intel/computer_vision_sdk/deployment_tools/demo
sudo ./demo_squeezenet_download_convert_run.sh -d MYRIAD

這個demo是對于一幅汽車的影像進行分類檢測，輸出的預測型別與概率，引數檔案來自caffe，模型是squeezeNet，執行程序中要下載模型引數，程式自動轉換caffemodel到計算棒可以執行的graph檔案，最后程式開始運行推理，

至此，demo已經可以在計算棒上運行了，驗證安裝無誤，

問題記錄-25 -------------------------------------------------------------------------------------------------------

[ ERROR ] Can not init Myriad device: NC_ERROR

首先查看是否是硬體問題，推薦一個大佬的技術博客：https://blog.csdn.net/weixin_42730667/article/details/99676804

如果測驗后發現能夠正常發現設備，說明PC和計算棒能夠正常通信，不是硬體問題，最后發現這個問題是因為運行時需要輸入管理員密碼，應該是權限問題，重新運行：

sudo ./demo_security_barrier_camera.sh -d MYRIAD

-----------------------------------------------------------------------------------------------------------------------------

2）使用VPU加速推理訓練好的tensorflow模型

上面的步驟都是在跑官方提供的已經編譯好的模型檔案，下面介紹一下如何加速推理一個自己訓練的tensorflow模型，

2.1）將自己訓練好的Tensorflow模型轉換為IR模型

官方教程：
https://docs.openvinotoolkit.org/latest/openvino_docs_install_guides_installing_openvino_linux.html

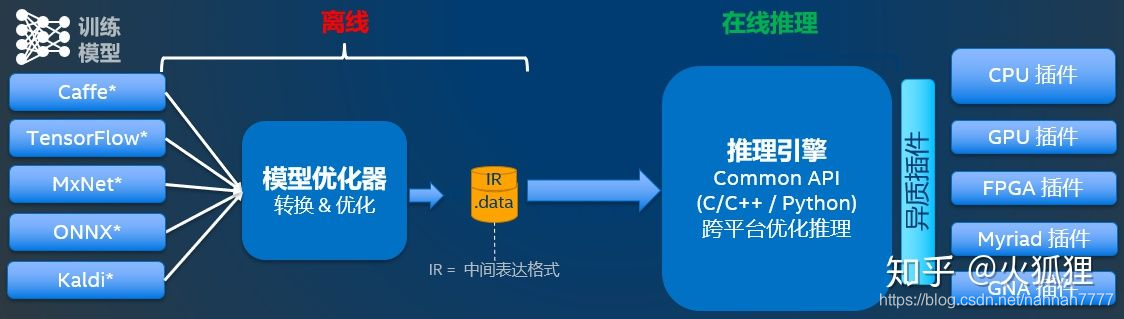

OpenVINO提供了深度學習推理套件（DLDT)，該套件可以將各種開源框架訓練好的模型進行線上部署，這里摘錄一個原理概念圖，描述的非常到位：

首先配置Tensorflow模型轉換為IR模型所依賴的環境元素，在base環境下無需在conda的虛擬環境（否則會出現tensorflow版本沖突問題）：

cd /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/install_prerequisites
sudo ./install_prerequisites.sh

這個腳本能夠安裝支持 Caffe, TensorFlow 1.x, MXNet, Kaldi*, 以及 ONNX模型轉換的所有基礎環境依賴，
或者也可以僅安裝支持Tensorflow模型轉換的環境依賴：

cd /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/install_prerequisites
sudo ./install_prerequisites_tf.sh   #For TensorFlow 1.x:
sudo ./install_prerequisites_tf2.sh   #For TensorFlow 2.x:

之后執行如下命令列進行.pb格式的Tensorflow模型轉換作業，轉為.bin與.xml格式檔案：

sudo python mo_tf.py --input_model /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/SSD_Mobilenet_V2_IR/tx2_model/frozen_inference_graph.pb --output=detection_boxes,detection_scores,num_detections -o /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/SSD_Mobilenet_V2_IR/IR_Models/ --tensorflow_use_custom_operations_config /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/extensions/front/tf/ssd_v2_support.json --tensorflow_object_detection_api_pipeline_config /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/SSD_Mobilenet_V2_IR/tx2_model/pipeline.config -b 8 --data_type FP16 --reverse_input_channels

注：-b后填寫Tensorflow模型在訓練時的批處理batch_size大小，
不要參考官方給出的命令列，不能用，參考這里提煉的上述代碼，親測可行，

2.2）將IR推理模型轉換為二進制blob檔案格式

有時候IR推理模型在呼叫時會出現無法讀取或不穩定的問題，這時候需要將IR推理模型轉換為二進制blob檔案格式，

執行如下代碼，將OpenVINO的IR模型轉成blob模型:

cd /opt/intel/openvino_2020.2.120/deployment_tools/inference_engine/lib/intel64
set +u
source /opt/intel/openvino_2020.2.120/bin/setupvars.sh
set -u
export MYRIAD_COMPILE=$(find /opt/intel/ -iname myriad_compile)
$MYRIAD_COMPILE -m /home/....../frozen_inference_graph.xml -ip U8 -VPU_MYRIAD_PLATFORM VPU_MYRIAD_2480 -VPU_NUMBER_OF_SHAVES 4 -VPU_NUMBER_OF_CMX_SLICES 4

同樣的，不要參考官方給出的命令列，也不能用，參考這里提煉的上述代碼，親測可行，
注：.xml與.bin檔案需要放在有管理員權限的路徑下，并且兩個檔案需要在相同路徑下，否則會報錯：

1. blob file can not be opened for export

2. blob file can not be opened for export Unknown arguments: 0x200000000
solve:  also need .bin file ->IR(bin,xml)

問題記錄-26 -------------------------------------------------------------------------------------------------------

[Bug] myriad_compile fails with "Unexpected network type"

libinference_engine.so: cannot open shared object file

這個問題就是我按照官方檔案給出的命令列測驗時遇到的問題，替換為上述代碼即可解決，
參考鏈接：https://github.com/openvinotoolkit/openvino/issues/3703
-----------------------------------------------------------------------------------------------------------------------------

2.3）使用VPU進行實際加速推理測驗

初始化openvino環境：

source /opt/intel/openvino/bin/setupvars.sh

重新編譯檢測腳本：
/opt/intel/openvino_2020.2.120/inference_engine/samples/cpp
./build_samples.sh

使用MobileNet-SSD檢測腳本對IR模型進行測驗：

python /opt/intel/openvino_2020.2.120/deployment_tools/inference_engine/samples/python/object_detection_sample_ssd/object_detection_sample_ssd.py -i /home/.../test.png -m /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/SSD_Mobilenet_V2_IR/IR_Models/frozen_inference_graph.xml -d CPU

我使用這個object_detection_sample_ssd.py py腳本呼叫測驗沒能成功，可能還是跟環境有關，
這里是通過C++檔案編譯后進行測驗的：

cd /home/qinrunnan/inference_engine_cpp_samples_build/intel64/Release/
./object_detection_sample_ssd -i /home/.../1.png -m /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/SSD_Mobilenet_V2_IR/IR_Models/frozen_inference_graph.xml -d CPU

最后插入神經網路加速棒，進行VPU推理加速測驗：

./object_detection_sample_ssd -i /home/.../test.png -m /opt/intel/openvino_2020.2.120/deployment_tools/model_optimizer/SSD_Mobilenet_V2_IR/IR_Models/frozen_inference_graph.xml -d MYRIAD

-----------------------------------------------------------------------------------------------------------------------------
至此本部分內容已經全部結束，回家過年啦，新年快樂~~

最近沉迷人像攝影的喬木小姐
2021.02.03
