最近在為PLC-Recorder開發DB變數匯入功能時，仔細分析了STEP7和博圖里匯出的資料塊的結構（匯出的只是結構，沒有偏移地址），并重點分析了偏移地址計算的規則，否則，沒法算出變數的地址，都是白扯了，西門子的DB塊內的變數除了前篇文章里那些可能的資料型別，還有用戶資料型別（UDT）和一些特殊的型別（這在文獻里很難找到，軟體也就沒法處理了），DB塊內的變數是有結構區分的，并且層級可能很深，UDT可以算作層級型別之一，還包括STRUCT、ARRAY（陣列），都需要特殊處理，否則地址計算就會出錯，對于UDT，由于里面可能嵌套其他UDT、結構，因此，地址計算的程式必須具有遞回計算的功能（我這個編程門外漢對于遞回是很敬仰的，竟然在這里也實作了遞回功能），總結一下幾個核心的規則，分享給大家：

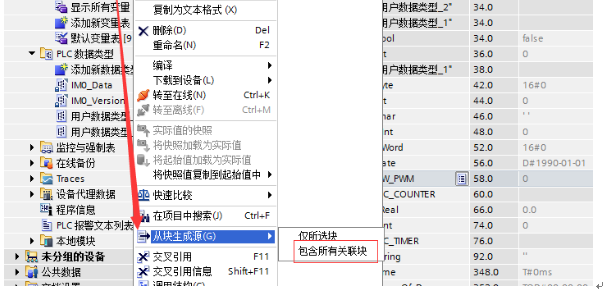

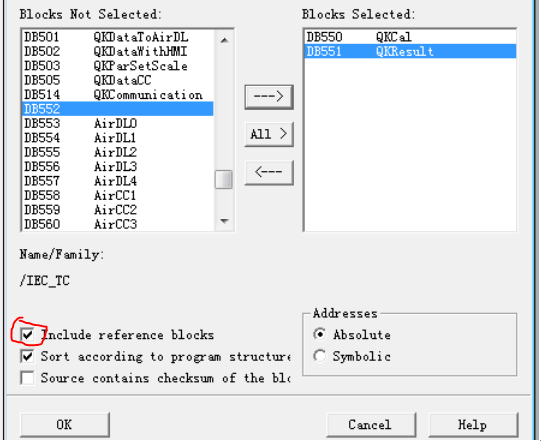

1、從編程軟體匯出DB源代碼要包括參考，這樣，所有必要的UDT都會在DB前面列出結構，否則你還要讓用戶去匯出UDT，用戶會立馬放棄你這個功能，
2、在同一結構層級內，如果變數長度是偶數，則地址從偶數位元組開始，如果長度非偶數（只有單位元組變數和位符合這個條件），則從緊挨著的位元組開始，
3、在同一結構層級內，同型別的變數地址可以連續計算，比如位變數，確定了第一個位變數的起始地址后（比如10.0），后面的就可以連續計算，比如：10.1、10.2...
4、每個結構（包括陣列、STRUCT、UDT等）增加一個層級，其變數都是從偶數位元組開始，結構退出后的下一個變數起始地址也是偶數，
5、字串地址從偶數位元組開始，但是下一個變數（比如位）可能從非偶數位元組開始，
DB塊的匯入，只是PLC-Recorder的一個細微功能，沒想到費了很大的勁，希望朋友們多向工控、工藝的朋友們推薦咱們的資料采集、記錄、分析軟體，在可能的場合，多去替代那些昂貴的進口軟體，軟體詳情請見連接，
2021年2月4日
