一、LCD12864 / LCD12232

1、LCD12864

LCD12864 帶中文字庫圖形點陣式液晶顯示幕，可配合各種單片機可完成中文漢字、英文字符和圖形顯示，可構成全中文人機互動圖形界面，模塊具有功耗低、顯示內容豐富等特點而應用廣泛，它是利用液晶經過處理后能改變光線的傳播方向，以電流刺激液晶分子產生點、線、面并配合背光燈構成畫面，其顯示解析度為 128 × 64, 內置 2M 位中文字型 ROM（CGROM）8192 個（16 * 16 點陣）漢字，和 16K 位半寬字型 ROM（HCGROM）128個（16 * 8 點陣）ASCII 字符集，可以顯示 8 × 4 行 16 × 16 點陣的漢字，ST7920 的字型產生 RAM（CGRAM）提供用戶自定義字符生成（造字）功能，可提供 4 組 16 * 16 點陣的空間，將要顯示的字符的編碼寫到顯示 RAM（DDRAM）上，硬體自動從 CGROM 中選擇將要顯示的字型顯示在螢屏上，繪圖 RAM 提供 64 * 32 個位元組的空間，最多可以控制 256 * 64 點陣的二維繪圖緩沖空間，具有 4 位 / 8 位并行（適配 M6800 時序）、2 線或 3 線串行多種介面方式，各種液晶廠家均有提供幾乎都是同樣規格的 LCD12864 模塊或兼容模塊，基本上也都采用了兼容的 IC，所以從特性上基本上是一樣的；當然，很多廠商提供了不同的字符顏色、背光色之類的顯示模塊，

我用的這塊 LCD12864 液晶屏是在優信電子上買的 12864T，帶字庫，如下圖，

關于這款 LCD12864 液晶屏的串并口選擇，默認出貨為串口，并口通用，1、在選擇串并口時可以通程序式選擇高低電平（PSB引腳）來完成，2、可以通過短接液晶屏背面 PCB 上面的絲印來選擇，S 短接為串口，P 點短接為并口，

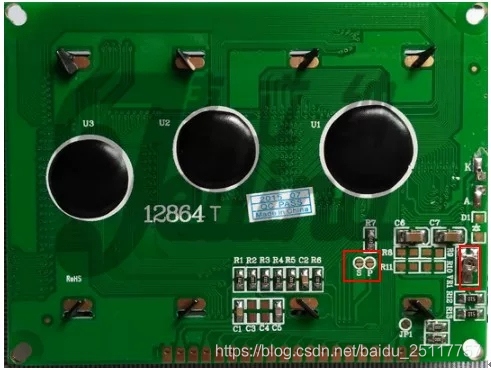

在這里插入圖片描述

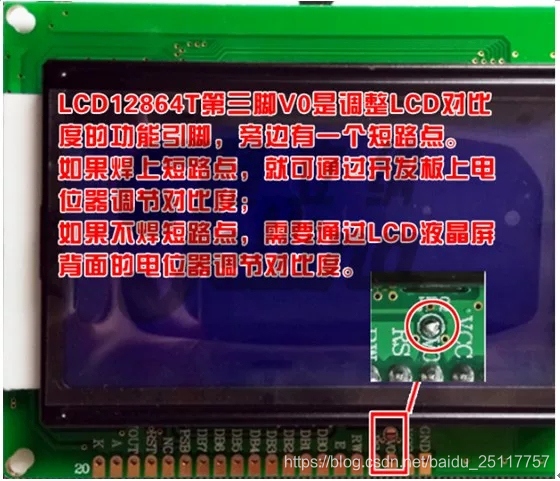

由于出貨時第三腳 V0 已經通過 JP2 跳點斷開，如需要通過外部可調電阻調節，將 JP2 跳點連接即可，

在這里插入圖片描述

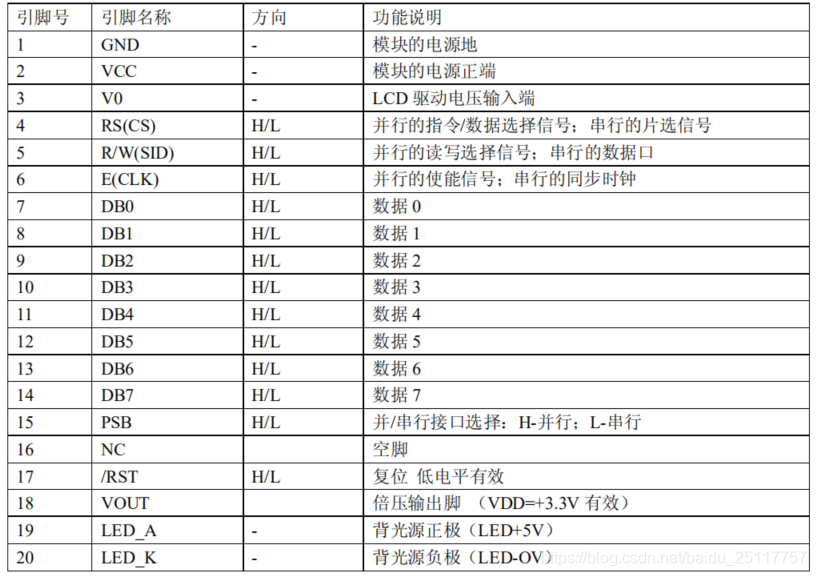

引腳說明：
在這里插入圖片描述

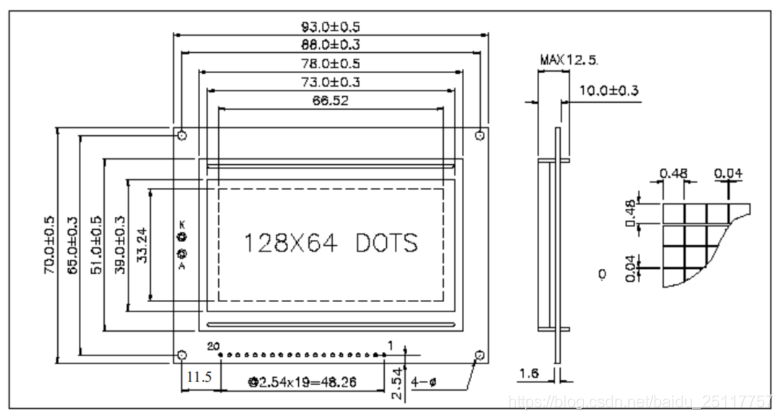

外形尺寸說明：
在這里插入圖片描述

2、LCD12232

LCD12232 和 LCD12864 一樣，主控都是 ST7920（各種液晶廠家均有提供幾乎都是同樣規格的 LCD12232 模塊或兼容模塊，基本上也都采用了兼容的 IC，所以從特性上基本上是一樣的；當然，很多廠商提供了不同的字符顏色、背光色之類的顯示模塊），LCD12232 相當于是把 LCD12864 縱向截掉一半，同時橫向少了 6 個像素點，我使用的是 YB12232ZB 這款液晶屏，帶字庫，如下圖，

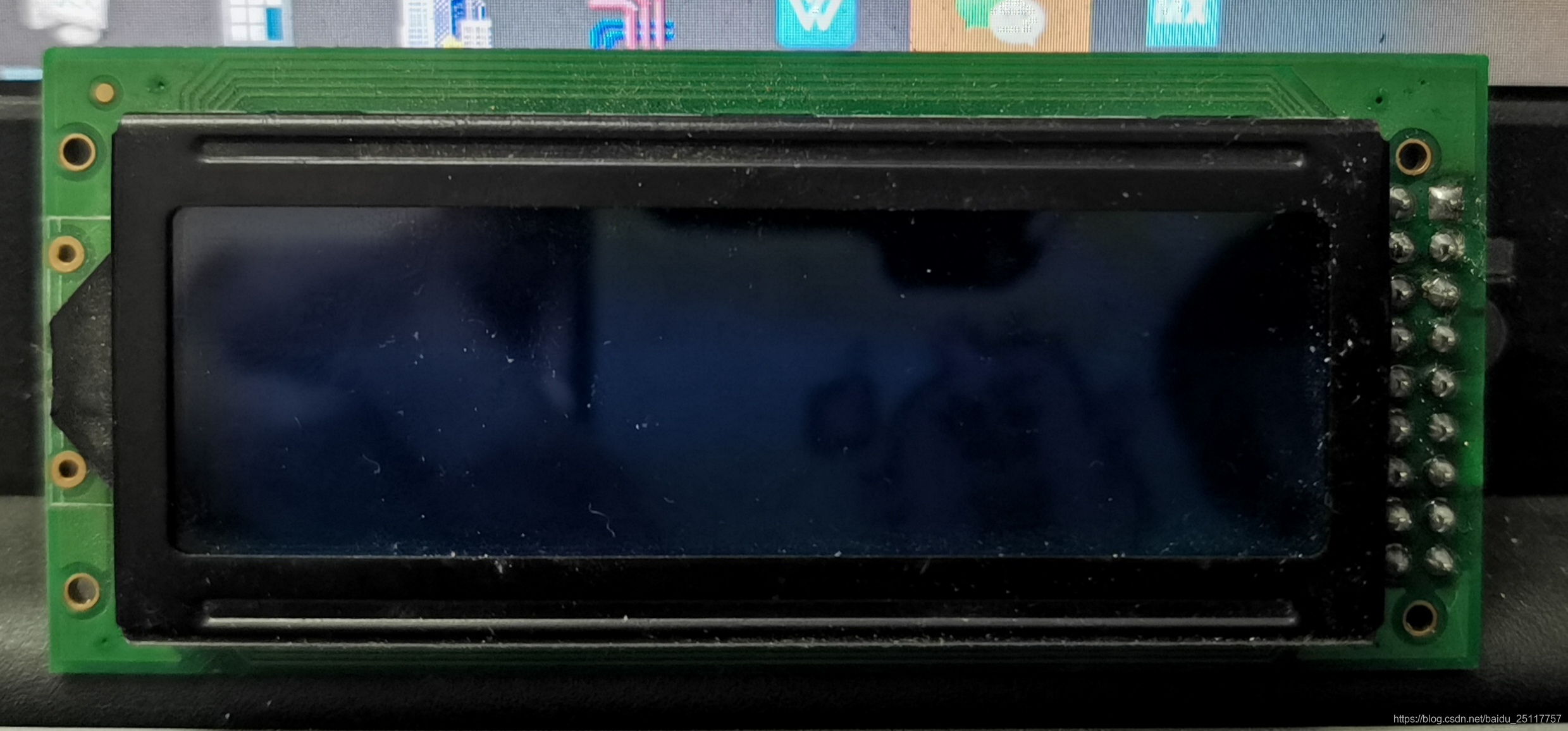

在這里插入圖片描述
在這里插入圖片描述

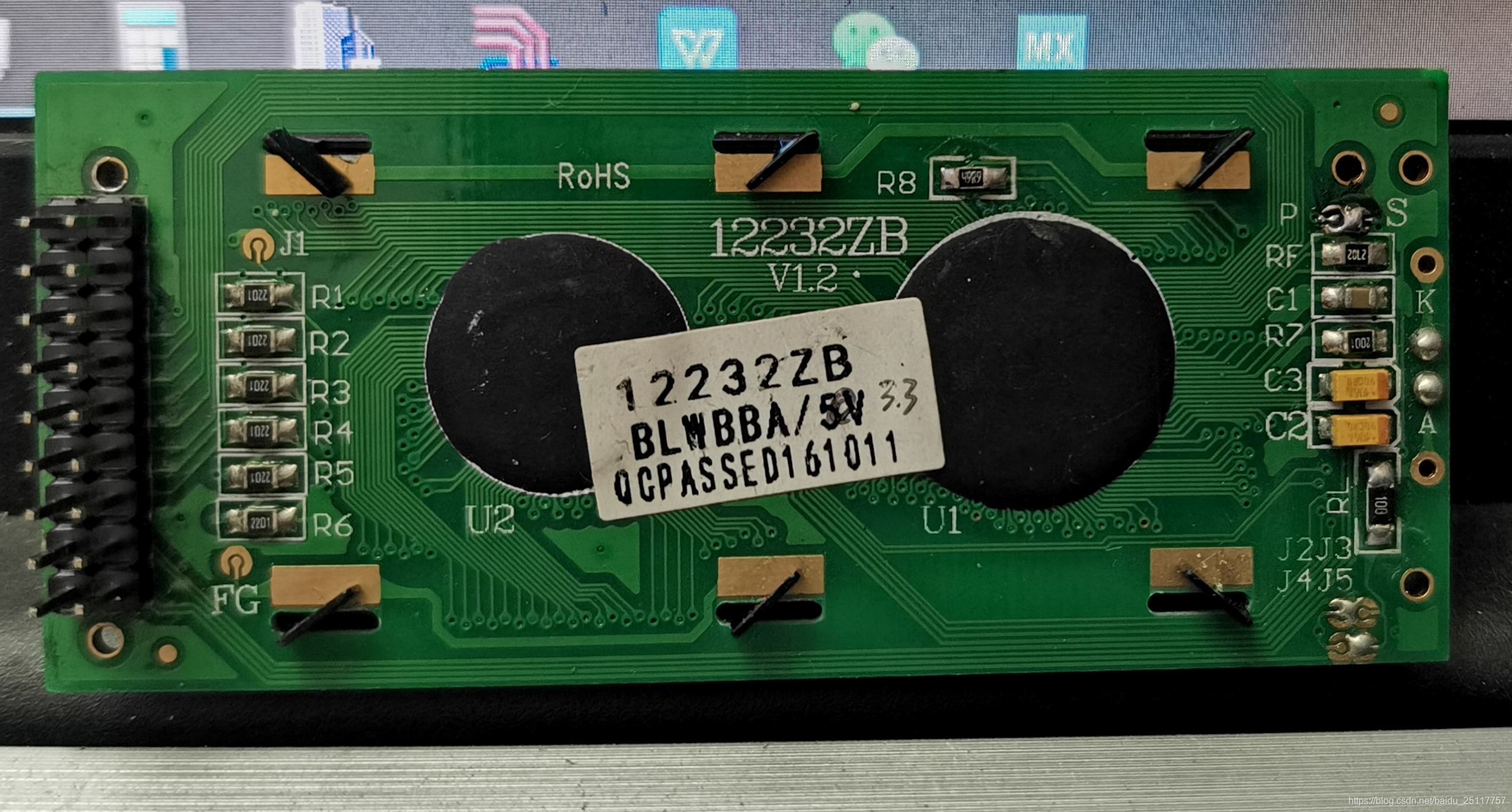

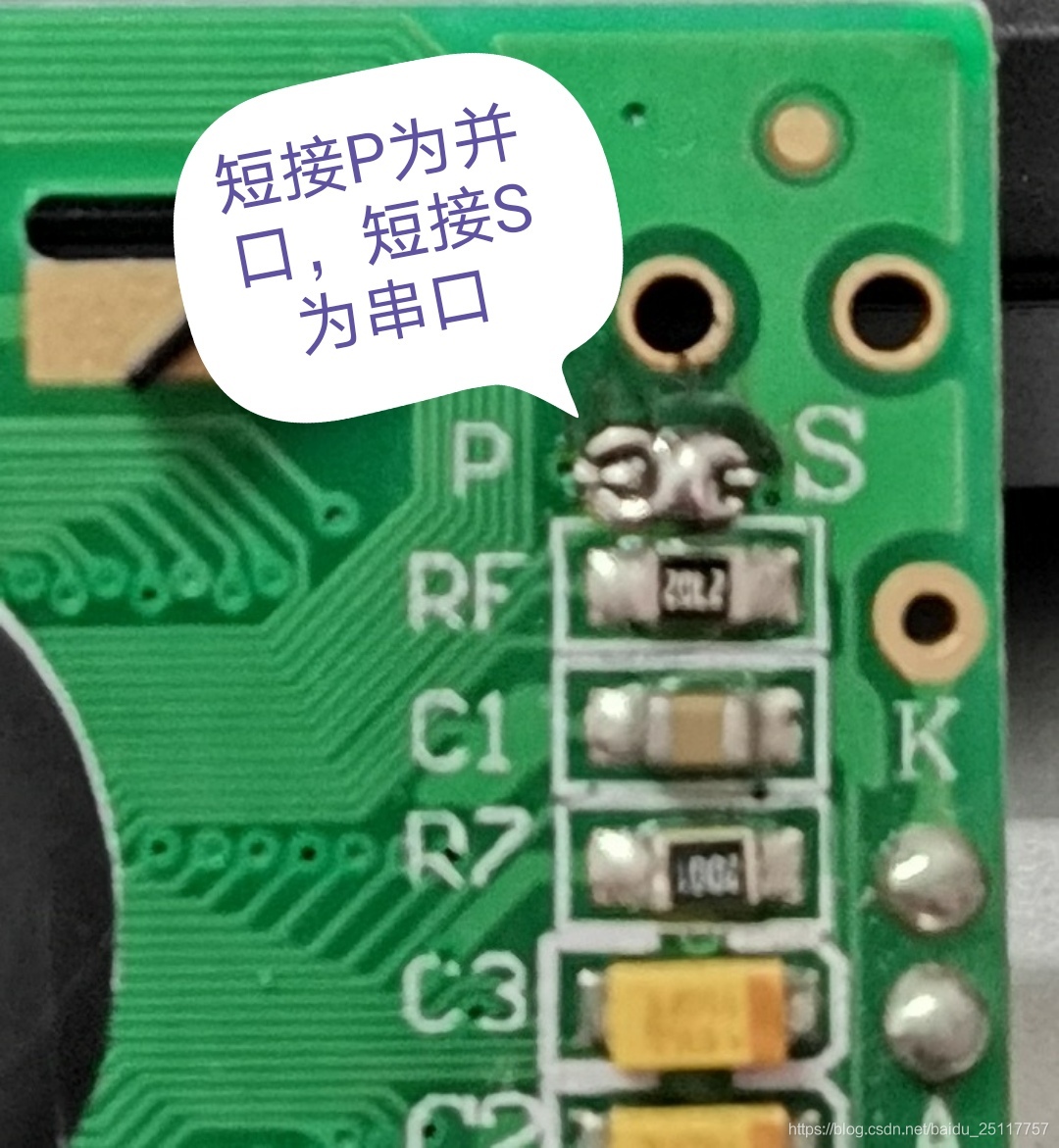

關于這款 LCD12232 液晶屏的串并口選擇，默認出貨為串口，并口通用，串 / 并口選擇必須通過短接液晶屏背面 PCB 上面絲印來選擇，S 短接為串口，P 點短接為并口，不能兩個同時短接！！！只能短接其中一個！！！

在這里插入圖片描述

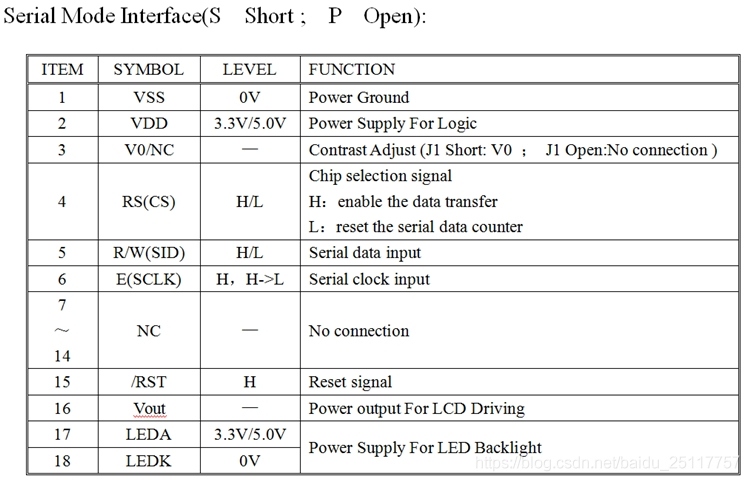

串口引腳說明（短接 S）：
在這里插入圖片描述

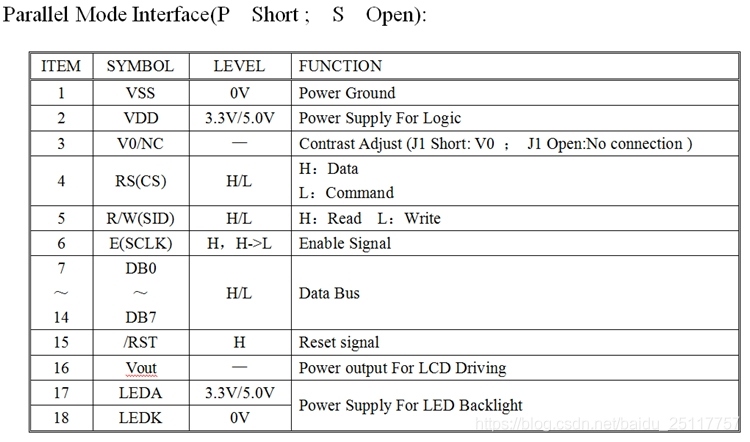

并口引腳說明（短接 P）：
在這里插入圖片描述

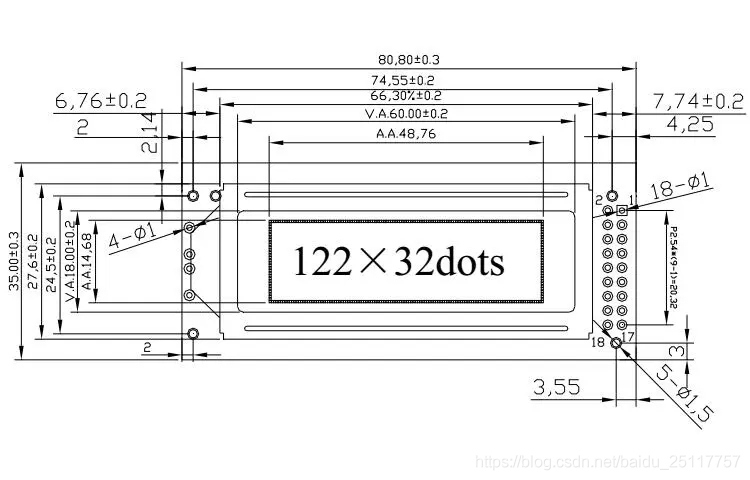

外形尺寸說明
在這里插入圖片描述

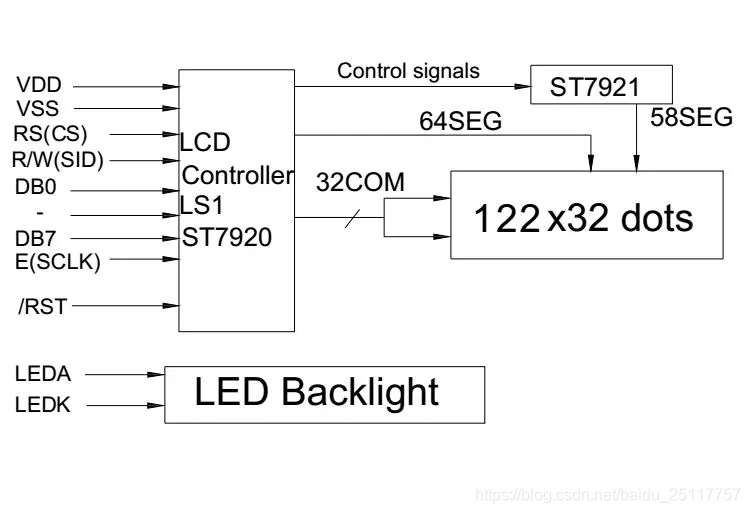

控制流：
在這里插入圖片描述

3、接線圖

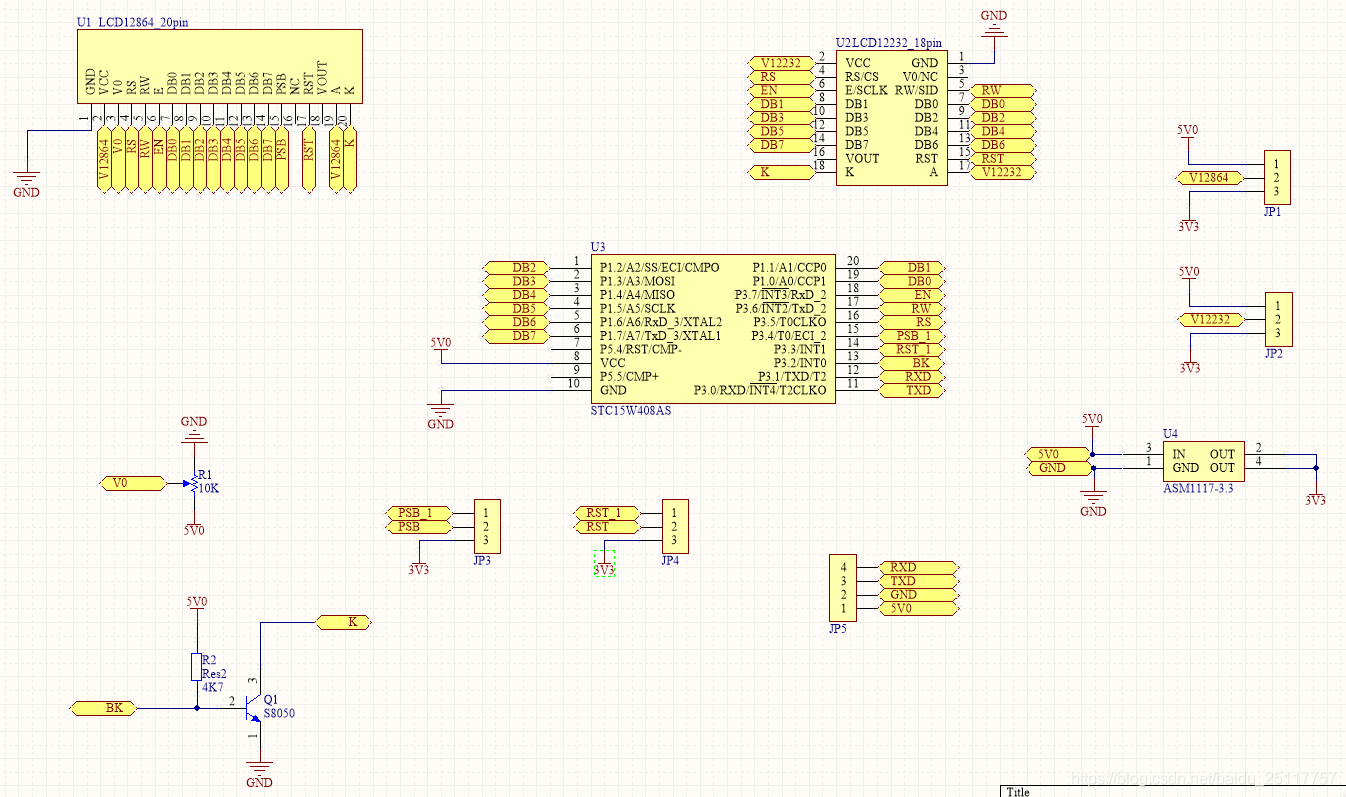

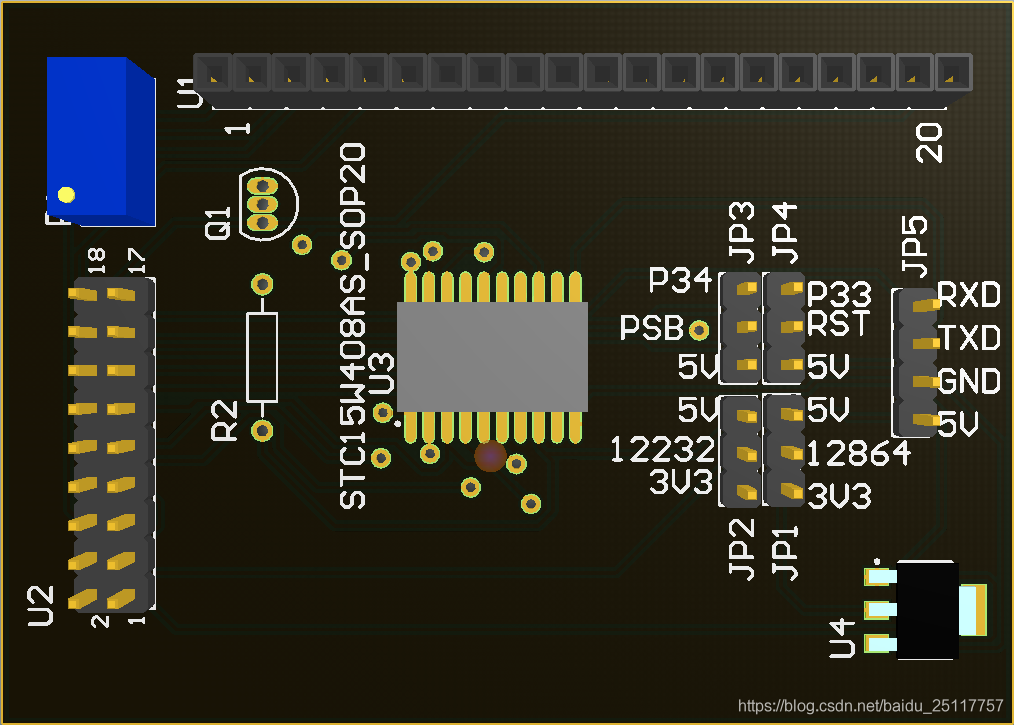

這里使用 STC15W408AS（SOP20）做主控 MCU，
可通過 JP1 和 JP2 選擇液晶屏的供電電壓，3.3V 或者 5V，
可通過 JP3 確定 PSB 引腳是通過單片機 IO 控制或者直接拉高（懸空默認拉高，即并行介面，僅 LCD12864 有效），
可通過 JP4 確定 RST 引腳是通過單片機 IO 控制或者直接拉高（低電平有效），
可通過單片機 IO 控制液晶屏背光開關，默認開背光（低電平關背光），
在這里插入圖片描述

在這里插入圖片描述

二、ST7920

1、介面時序

①、并口時序圖

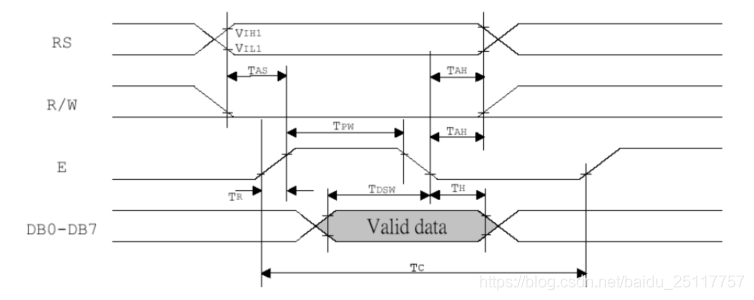

寫時序圖：
在這里插入圖片描述

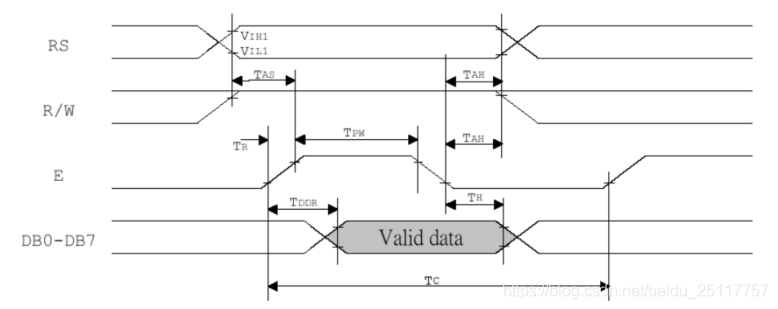

讀時序圖：
在這里插入圖片描述

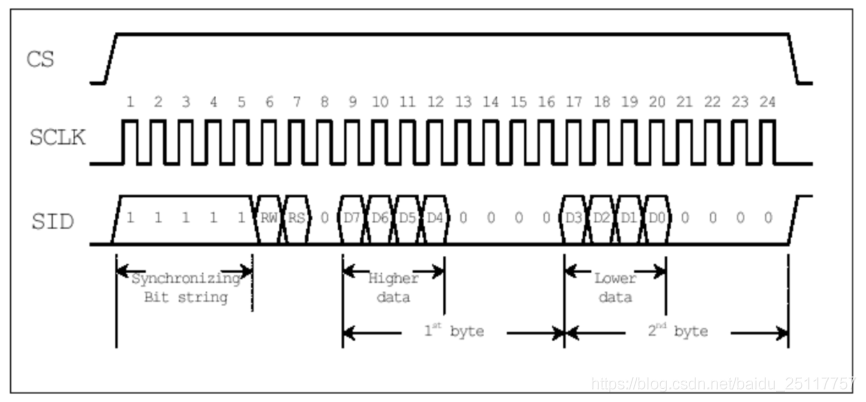

②、串口時序圖

在這里插入圖片描述
串行資料傳送共分三個位元組完成：
第一位元組：串口控制格式： 11111ABC
A 為資料傳送方向控制：H 表示資料從 LCD 到 MCU，L 表示資料從 MCU 到 LCD
B 為資料型別選擇：H 表示資料是顯示資料，L 表示資料是控制指令
C 固定為 0
第二位元組：(并行)8 位資料的高 4 位—格式 DDDD0000
第三位元組：(并行)8 位資料的低 4 位—格式 0000DDDD

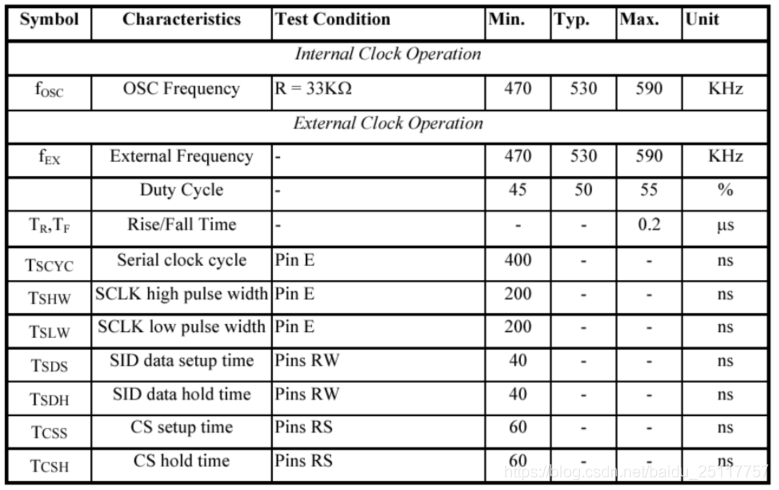

串行介面時序引數：(測驗條件：T=25℃ VDD=4.5V)
在這里插入圖片描述

2、用戶指令集

1、當模塊在接受指令前，MCU 必須先確認模塊內部處于非忙碌狀態，即讀取 BF 標志時 BF 需為 0，方可接受新的指令；如果在送出一個指令前并不檢查 BF 標志，那么在前一個指令和這個指令中間必須延遲一段較長的時間，即是等待前一個指令確實執行完成，指令執行的時間請參考指令表中的個別指令說明，

2、“RE”為基本指令集與擴充指令集的選擇控制位元，當變更“RE”位元后，往后的指令集將維持在最后的狀態，除非再次變更“RE”位元，否則使用相同指令集時，不需每次重設“RE”位元，

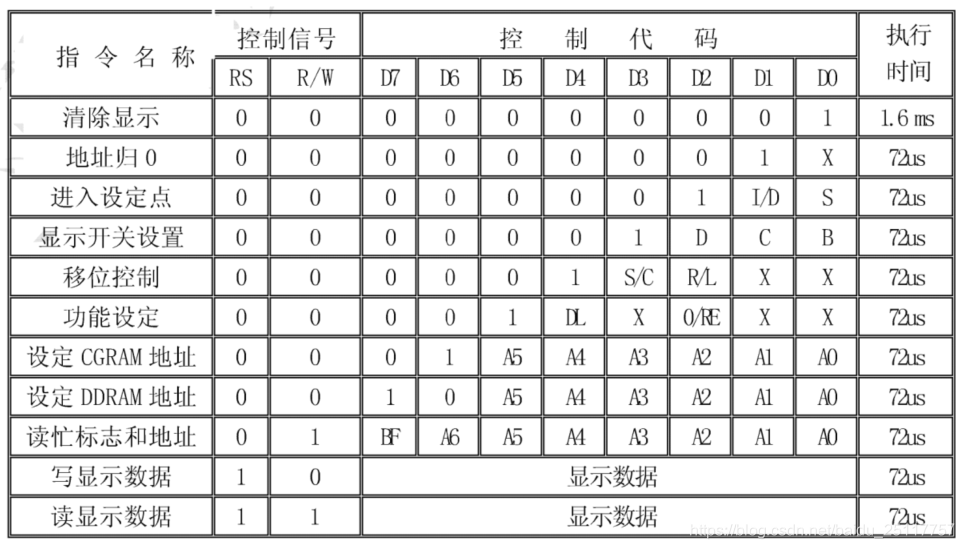

①、基本指令集（RE = 0）

在這里插入圖片描述

②、擴展指令集（RE = 1）

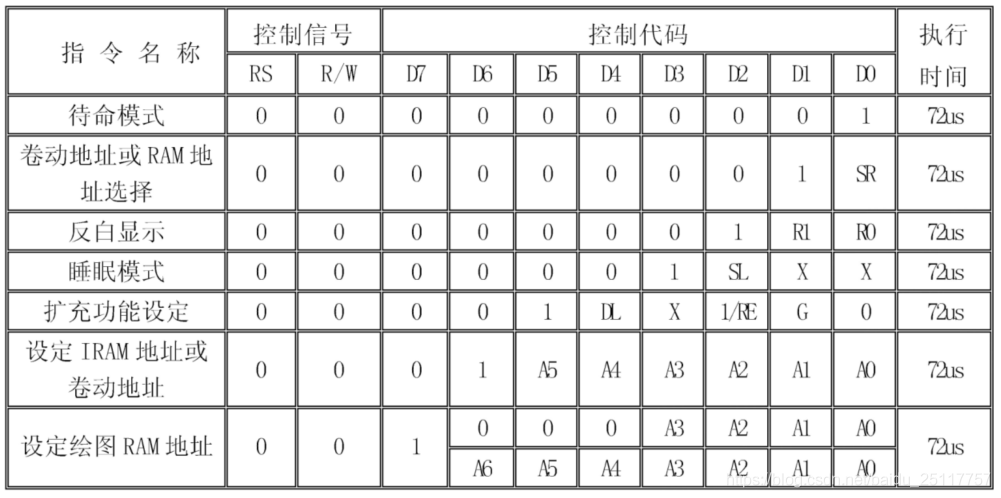

在這里插入圖片描述

③、具體指令介紹

1、清除顯示

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLLLLH

功能：將 DDRAM 填滿 “20H”（空格）代碼，把 DDRAM 地址計數器（AC）調整為“00H”，更新設定進入設定點將 I / D 設為 1，游標右移 AC 加 1，

2、位址歸位

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLLLHX

功能：把 DDRAM 位址計數器調整為“00H”，游標回原點，該功能不影響顯示 DDRAM

3、進入設定點

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLLHI/DS

功能：指定在顯示資料的讀取與寫入時，設定游標的移動方向及指定顯示的移位，
I/D = 1，游標右移，DDRAM 地址計數器（AC）加 1，
I/D = 0，游標左移，DDRAM 地址計數器（AC）減 1，
S：顯示畫面整體位移

SI/D功能描述
HH畫面整體左移
HL畫面整體左移

4、顯示狀態開 / 關

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLHDCB

功能：
D = 1，整體顯示 ON，
C = 1，游標 ON，
B = 1，游標位置顯示反白 ON，將游標所在地址上的內容反白顯示，

5、游標或顯示移位控制

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLHS/CR/LXX

功能：設定游標的移動與顯示的移位控制位，這個指令并不改變 DDRAM 的內容

S/CR/L方向AC 的值
LL游標向左移動AC=AC-1
LH游標向右移動AC=AC+1
HL顯示向左移動，游標跟著移動AC=AC
HH顯示向右移動，游標跟著移動AC=AC

6、功能設定

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLHDLXREXX

功能：
DL = 1，8位介面控制位 ，DL = 0，4位介面控制位，
RE = 1，擴充指令集動作，
RE = 0，基本指令集動作，
同一指令的動作不能同時改變 DL 和 RE，需先改變 DL 再改變 RE 才確保設定正確，

7、設定 CGRAM 位址

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLHAC5AC4AC3AC2AC1AC0

功能：設定 CGRAM 地址到地址計數器（AC），AC 范圍為 00H - 3FH 需確認擴充指令中 SR = 0（卷動位置或 RAM 地址選擇），

8、設定 DDRAM 位址

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLHLAC5AC4AC3AC2AC1AC0

功能：設定 DDRAM 地址到地址計數器（AC）
第一行 AC 范圍：80H - 8FH
第二行 AC 范圍：90H - 9FH
ST7920 控制器的 128 * 64 點陣液晶其實原理上等同于 256 * 32 點陣，第三行對應的 DDRAM 地址緊接第一行，第四行對應的 DDRAM 地址緊接第二行，
在使用反白功能時，如果第一行反白，第三行必然反白，第二行反白，第四行必然反白，這是正常現象，

9、讀取忙碌狀態（BF）和位址

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
HLBFAC6AC5AC4AC3AC2AC1AC0

功能：讀取忙碌狀態（BF）可以確認內部動作是否完成，同時可以讀出位址計數器（AC）的值

10、寫資料到 RAM

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LHD7D6D5D4D3D2D1D0

功能：當顯示資料寫入后會使 AC 改變，每個 RAM （DDRAM / CGRAM / IRAM）地址都可以連續寫入 2 個位元組的顯示資料，當寫入第二個位元組時，地址計數器 AC 的值自動加一，

11、讀出 RAM 的值

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
HHD7D6D5D4D3D2D1D0

功能：讀取后會使 AC 改變
設定 RAM（DDRAM / CGRAM / IRAM）地址后，先要 Dummy read 一次才能讀取到正確的顯示資料，第二次讀取不需要 Dummy read，除非重新設定了 RAM 地址，

12、 待命模式

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLLLLH

功能：進入待命模式，執行其他命令都可終止待命模式，該指令不改變 RAM 的內容，

13、卷動位址或 IRAM 位址選擇

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLLLHSR

功能：SR=1，允許輸入垂直卷動位址，SR=0，允許輸入 IRAM 位址（擴充指令）及允許設定 CGRAM 地址（基本指令），

14、反白選擇

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLLHLR0

功能：選擇 2 行中的任一行作反白顯示，并可決定反白的與否，R0 初始值為 0，第一次執行時為反白顯示，再次執行時為正常顯示，

R0 = 0，第一行，R0 = 1，第二行，

ST7920 控制器的 128 * 64 點陣液晶其實原理上等同于 256 * 32 點陣，第三行對應的 DDRAM 地址緊接第一行，第四行對應的 DDRAM 地址緊接第二行，
在使用反白功能時，如果第一行反白，第三行必然反白，第二行反白，第四行必然反白，這是正常現象，

15、睡眠模式

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLLLHSLLL

功能：SL=1，脫離睡眠模式，SL=0，進入睡眠模式，

16、擴充功能設定

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLLHDLXREGX

功能：
DL = 1，8位介面控制位 ，DL = 0，4位介面控制位，
RE=1，擴充指令集動作，RE=0，基本指令集動作，
G=1，繪圖顯示 ON，G=0，繪圖顯示 OFF，

17、設定 IRAM 位址或卷動位址

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLLHAC5AC4AC3AC2AC1AC0

功能：SR=1，AC5-AC0 為垂直卷動地址，SR=0，AC3-AC0 寫 IRAM 地址，

18、設定繪圖 RAM 位址

RWRSDB7DB6DB5DB4DB3DB2DB1DB0
LLHLLLAC3AC2AC1AC0
LLHAC6AC5AC4AC3AC2AC1AC0

功能：設定 GDRAM 地址到地址計數器（AC），先設定垂直位置再設定水平位置（連續寫入 2 位元組資料來完成垂直與水平坐標的設定），
垂直地址范圍：AC6 - AC0
水平地址范圍：AC3 - AC0

三、示例程式

單片機晶振頻率或者 IRC 頻率 ≥ 20MHz 時，寫資料 / 指令時需要加一定時間（例如 5 毫秒）延時，某則液晶屏顯示會有雜點或者亂碼！！！

1、LCD12864并行介面

//-------------------------------------------------------------------------------
//創建日期: 2021.02.02
//軟體環境: Keil
//硬體環境: STC15W408AS
//IRC頻率:  11.0592MHz
//創建人: Calvin Chan
//-------------------------------------------------------------------------------
#include <reg51.h>
#include <intrins.h>

#ifndef uchar
	#define uchar unsigned char
#endif
#ifndef uint
	#define uint  unsigned int
#endif

#define DATA_PORT	P1		//資料口

sbit RS = P3 ^ 5;
sbit RW = P3 ^ 6;
sbit EN = P3 ^ 7;

sbit PSB = P3 ^ 4;		//串并口選擇
sbit RST = P3 ^ 3;		//復位

sbit BK = P3 ^ 2;	//背光開關

unsigned char code images[] = { //128,64,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x01, 0xFF, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x03, 0xFF, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x07, 0xCE, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x18, 0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x07, 0xFF, 0xFF, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xE7, 0xFF, 0xEF, 0xFF, 0xFF, 0xC0, 0x00,
	0x00, 0x07, 0xFF, 0xFF, 0xFF, 0xFF, 0x7F, 0xFB, 0xFF, 0xF7, 0xFF, 0xFF, 0xFF, 0xFF, 0xC0, 0x00,
	0x00, 0x03, 0xFF, 0xF7, 0xFF, 0xBE, 0x7F, 0xFB, 0xFF, 0xF3, 0xFB, 0xFF, 0xFF, 0xEF, 0x80, 0x00,
	0x00, 0x01, 0xFB, 0xF7, 0x8F, 0xF8, 0x7F, 0xF8, 0xFF, 0xF1, 0xFB, 0xC7, 0x87, 0xEF, 0x00, 0x00,
	0x00, 0x00, 0xFB, 0xF7, 0x0F, 0xF0, 0x7C, 0xF8, 0xF9, 0xF1, 0xFB, 0x87, 0x83, 0xEE, 0x00, 0x00,
	0x00, 0x00, 0xFF, 0xFF, 0x07, 0xF0, 0x7C, 0x78, 0xF9, 0xF0, 0xFF, 0x87, 0x83, 0xFE, 0x00, 0x00,
	0x00, 0x00, 0x7F, 0xFE, 0x03, 0xF8, 0x7C, 0x78, 0xF9, 0xF0, 0xFF, 0x07, 0x81, 0xFC, 0x00, 0x00,
	0x00, 0x00, 0x7F, 0xFE, 0x07, 0xF8, 0x7C, 0x78, 0xF9, 0xF0, 0x7F, 0x07, 0x81, 0xFC, 0x00, 0x00,
	0x00, 0x00, 0x3E, 0x7C, 0x0F, 0xFC, 0x7C, 0xF8, 0xF9, 0xF0, 0x7E, 0x07, 0xC0, 0xF8, 0x00, 0x00,
	0x00, 0x00, 0x3E, 0x7C, 0x3F, 0xFF, 0xFF, 0xFD, 0xFF, 0xF8, 0x3E, 0x1F, 0xF0, 0xF8, 0x00, 0x00,
	0x00, 0x00, 0x3C, 0x3C, 0x3F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFC, 0x3C, 0x1F, 0xF0, 0x70, 0x00, 0x00,
	0x00, 0x00, 0x1C, 0x38, 0x3F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFC, 0x3C, 0x1F, 0xF0, 0xF0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x78, 0x00, 0x01, 0xE0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xF8, 0x00, 0x07, 0xE0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x07, 0xC0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x0F, 0xC0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xE0, 0x00, 0x07, 0x80, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x00, 0x03, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

unsigned char code images2[] = { //64*32
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3E, 0x01, 0xE0, 0xFF, 0xF0, 0xFF, 0x00,
	0x00, 0x3E, 0x01, 0xF0, 0xFF, 0xF3, 0xFF, 0x80, 0x00, 0x3E, 0x01, 0xF0, 0x79, 0xC3, 0xC7, 0xC0,
	0x00, 0x7F, 0x03, 0xF8, 0x7B, 0x87, 0x83, 0xC0, 0x00, 0x7F, 0x03, 0xF8, 0x7F, 0x07, 0x83, 0xE0,
	0x00, 0x7F, 0x87, 0xF8, 0x7F, 0x07, 0x81, 0xE0, 0x00, 0xFF, 0x87, 0xFC, 0x7F, 0x87, 0x81, 0xE0,
	0x00, 0xFF, 0x87, 0xFC, 0x7F, 0xC7, 0x83, 0xC0, 0x00, 0xE7, 0xCE, 0x3E, 0x7B, 0xE7, 0xC3, 0xC0,
	0x01, 0xE7, 0xEF, 0x3F, 0xFF, 0xF3, 0xE7, 0x80, 0x03, 0xFF, 0xFF, 0x7F, 0xFF, 0xF9, 0xFF, 0x00,
	0x03, 0xF7, 0xFF, 0x7F, 0xFF, 0xF8, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

//功能：忙檢測,在對液晶顯示控制器操作的每一條指令之前,需檢測液晶顯示幕是否空閑
void lcd_wait_idle(void)                  //控制器忙檢測子程式
{
	unsigned char i;
	DATA_PORT = 0xff;
	RS = 0;
	RW = 1;
	EN = 1;

	for(i = 0; i < 20; i++)             //
		if((DATA_PORT & 0x80) != 0x80)
			break;  //D7=0 空閑退出

	EN = 0;
}

//功能：從液晶顯示控制器讀資料
unsigned char lcd_rd(void)               //從液晶顯示控制器讀資料
{
	unsigned char d;
	lcd_wait_idle();                      //ST7920液晶顯示控制器忙檢測
	RS = 1;                          //RS=1 RW=1 E=高脈沖
	RW = 1;
	EN = 1;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	d = DATA_PORT;
	EN = 0;
	return d;
}
//功能：向液晶顯示控制器寫資料
void lcd_wd(unsigned char d)             //向液晶顯示控制器寫資料
{
	lcd_wait_idle();                      //ST7920液晶顯示控制器忙檢測
	DATA_PORT = d;
	RS = 1;                          //RS=1 RW=0 E=高脈沖
	RW = 0;
	EN = 1;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	EN = 0;
}
//功能：向液晶顯示控制器送指令
void lcd_wc(unsigned char c)             //向液晶顯示控制器送指令
{
	lcd_wait_idle();                      //ST7920液晶顯示控制器忙檢測
	DATA_PORT = c;
	RS = 0;                          //RS=0 RW=0 E=高脈沖
	RW = 0;
	EN = 1;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	EN = 0;
}
//功能：開啟LCD顯示
void lcd_on(void)                        //LCD顯示開啟子程式
{
	lcd_wc(0x30);                        //設定為基本指令集
	lcd_wc(0x0c);
}
//功能:關閉LCD顯示
void lcd_off(void)                       //LCD顯示關閉子程式
{
	lcd_wc(0x30);                        //設定為基本指令集
	lcd_wc(0x08);
}
//功能：液晶顯示控制器初始化
void lcd_init(void)                     //液晶顯示控制器初始化子程式
{
	lcd_wc(0x33);                        //介面模式設定，8位，基本指令集
	Delay5ms();                         //延時3MS
	lcd_wc(0x30);                        //基本指令集，8位控制口
	Delay5ms();                         //延時3MS
	lcd_wc(0x30);                        //重復送基本指令集
	Delay5ms();                         //延時3MS
	lcd_wc(0x01);                        //清屏控制字
	Delay5ms();                         //延時3MS
	lcd_on();                            //開顯示
}
//功能:開啟繪圖區域顯示
void lcd_graph_on(void)                  //繪圖區域顯示開啟子程式
{
	lcd_wc(0x36);							//擴充指令集，8位，開繪圖
	lcd_wc(0x30);                        //恢復為基本指令集
}
//功能:關倍訓圖區域顯示
void lcd_graph_off(void)                  //繪圖區域顯示關閉子程式
{
	lcd_wc(0x34);							//擴充指令集，8位，關繪圖
	lcd_wc(0x30);                        //恢復為基本指令集
}
//功能:整屏顯示 c 代表的ASCII字符
void char_lcd_fill(unsigned char c)
{
	unsigned char i;

	if(c > 128) {
		return;
	}

	lcd_wc(0x80);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}

	lcd_wc(0x90);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}

	lcd_wc(0x88);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}

	lcd_wc(0x98);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}
}
//功能：寫字庫自帶的漢字、字符
//字庫自帶的漢字為 16 * 16， 字符為 8 * 16
//引數： x 橫坐標 0-7
//		y 縱坐標  1-4
//		datas 需要寫入的資料
void lcd_write_font(unsigned char x, unsigned char y, unsigned char *datas)
{
	if(y > 4) {
		return;
	}

	if(x > 7) {
		return;
	}

	switch(y) { //定位第幾行第幾列開始寫漢字
		case 1 :
			lcd_wc(0x80 + x);
			break;

		case 2 :
			lcd_wc(0x90 + x);
			break;

		case 3 :
			lcd_wc(0x88 + x);
			break;

		case 4 :
			lcd_wc(0x98 + x);
			break;
	}

	while(*datas != '\0') {
		lcd_wd(*datas++);//寫入漢字
	}
}

//功能:設定(GXPOS,GYPOS)對應繪圖區域內部RAM指標
void g_lcd_pos(unsigned char GXPOS, unsigned char GYPOS)
{
	lcd_wc(0x36);                        //擴展指令集，8位，開繪圖

	if(GYPOS >= 32) {
		lcd_wc((GYPOS - 32) + 0x80);	//下半屏，先送Y地址
		lcd_wc((GXPOS / 16) + 0x88);	//下半屏，再送X地址

	} else {
		lcd_wc(GYPOS + 0x80);		//上半屏
		lcd_wc((GXPOS / 16) + 0x80);	//上半屏
	}

	lcd_wc(0x30);                        //恢復為基本指令集
}

//功能:清除繪圖區域
void g_lcd_fill()
{
	unsigned char i, j;

	for(i = 0; i < 64; i++) {
		g_lcd_pos(0, i);

		for(j = 0; j < 16; j++) {
			lcd_wd(0x00);
		}
	}
}

//功能:在(GXPOS,GYPOS)位置繪制XSIZE列及YISZE行點陣的圖形*S(XSIZE僅取8的倍數，GXPOS僅取16的倍數)
void put_size_image(unsigned char GXPOS, unsigned char GYPOS, unsigned char XSIZE, unsigned char YSIZE, unsigned char code *s)
{
	unsigned char lx, ly;

	for(ly = 0; ly < YSIZE; ly++) {
		g_lcd_pos(GXPOS, GYPOS);	//設定地址

		for(lx = 0; lx < XSIZE; lx += 8) {
			lcd_wd(*s);
			s++;
		}

		GYPOS++;	//換行
	}
}

void main()
{
	BK = 1;

	Delay500ms();//等待上電穩定
	lcd_init();

	PSB = 1;		//并口

	while(1) {
		lcd_graph_on();		//開啟圖形
		g_lcd_fill();		//圖形區域清零
		put_size_image(0, 0, 128, 64, images);
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		g_lcd_fill();
		put_size_image(0, 32, 64, 32, images2);
		put_size_image(64, 32, 64, 32, images2);
		put_size_image(0, 0, 64, 32, images2);
		put_size_image(64, 0, 64, 32, images2);
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		g_lcd_fill();
		lcd_graph_off();	//關閉圖形
		lcd_write_font(0, 1, "中國牛批！！！！");
		lcd_write_font(0, 2, "中國牛批！！！！");
		lcd_write_font(0, 3, "中國牛批！！！！");
		lcd_write_font(0, 4, "中國牛批！！！！");
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		char_lcd_fill(' ');		//清除文字區域
	}
}

2、LCD12864串行介面

//-------------------------------------------------------------------------------
//創建日期: 2021.02.02
//軟體環境: Keil
//硬體環境: STC15W408AS
//IRC頻率:  11.0592MHz
//創建人: Calvin Chan
//-------------------------------------------------------------------------------
#include <reg51.h>
#include <intrins.h>

#ifndef uchar
	#define uchar unsigned char
#endif
#ifndef uint
	#define uint  unsigned int
#endif

#define DATA_PORT	P1		//資料口

sbit CS   = P3 ^ 5;
sbit STD  = P3 ^ 6;
sbit SCLK = P3 ^ 7;

sbit PSB = P3 ^ 4;		//串并口選擇
sbit RST = P3 ^ 3;		//復位

sbit BK = P3 ^ 2;	//背光開關

unsigned char code images[] = { //128,64,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x0C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFF, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x01, 0xFF, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xFC, 0x00, 0x00, 0x00, 0x00, 0x03, 0xFF, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x07, 0xCE, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x18, 0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x07, 0xFF, 0xFF, 0xFF, 0xFF, 0x7F, 0xF0, 0xFF, 0xE7, 0xFF, 0xEF, 0xFF, 0xFF, 0xC0, 0x00,
	0x00, 0x07, 0xFF, 0xFF, 0xFF, 0xFF, 0x7F, 0xFB, 0xFF, 0xF7, 0xFF, 0xFF, 0xFF, 0xFF, 0xC0, 0x00,
	0x00, 0x03, 0xFF, 0xF7, 0xFF, 0xBE, 0x7F, 0xFB, 0xFF, 0xF3, 0xFB, 0xFF, 0xFF, 0xEF, 0x80, 0x00,
	0x00, 0x01, 0xFB, 0xF7, 0x8F, 0xF8, 0x7F, 0xF8, 0xFF, 0xF1, 0xFB, 0xC7, 0x87, 0xEF, 0x00, 0x00,
	0x00, 0x00, 0xFB, 0xF7, 0x0F, 0xF0, 0x7C, 0xF8, 0xF9, 0xF1, 0xFB, 0x87, 0x83, 0xEE, 0x00, 0x00,
	0x00, 0x00, 0xFF, 0xFF, 0x07, 0xF0, 0x7C, 0x78, 0xF9, 0xF0, 0xFF, 0x87, 0x83, 0xFE, 0x00, 0x00,
	0x00, 0x00, 0x7F, 0xFE, 0x03, 0xF8, 0x7C, 0x78, 0xF9, 0xF0, 0xFF, 0x07, 0x81, 0xFC, 0x00, 0x00,
	0x00, 0x00, 0x7F, 0xFE, 0x07, 0xF8, 0x7C, 0x78, 0xF9, 0xF0, 0x7F, 0x07, 0x81, 0xFC, 0x00, 0x00,
	0x00, 0x00, 0x3E, 0x7C, 0x0F, 0xFC, 0x7C, 0xF8, 0xF9, 0xF0, 0x7E, 0x07, 0xC0, 0xF8, 0x00, 0x00,
	0x00, 0x00, 0x3E, 0x7C, 0x3F, 0xFF, 0xFF, 0xFD, 0xFF, 0xF8, 0x3E, 0x1F, 0xF0, 0xF8, 0x00, 0x00,
	0x00, 0x00, 0x3C, 0x3C, 0x3F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFC, 0x3C, 0x1F, 0xF0, 0x70, 0x00, 0x00,
	0x00, 0x00, 0x1C, 0x38, 0x3F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFC, 0x3C, 0x1F, 0xF0, 0xF0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x78, 0x00, 0x01, 0xE0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xF8, 0x00, 0x07, 0xE0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x07, 0xC0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x0F, 0xC0, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xE0, 0x00, 0x07, 0x80, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x00, 0x03, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

unsigned char code images2[] = { //64*32
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x3E, 0x01, 0xE0, 0xFF, 0xF0, 0xFF, 0x00,
	0x00, 0x3E, 0x01, 0xF0, 0xFF, 0xF3, 0xFF, 0x80, 0x00, 0x3E, 0x01, 0xF0, 0x79, 0xC3, 0xC7, 0xC0,
	0x00, 0x7F, 0x03, 0xF8, 0x7B, 0x87, 0x83, 0xC0, 0x00, 0x7F, 0x03, 0xF8, 0x7F, 0x07, 0x83, 0xE0,
	0x00, 0x7F, 0x87, 0xF8, 0x7F, 0x07, 0x81, 0xE0, 0x00, 0xFF, 0x87, 0xFC, 0x7F, 0x87, 0x81, 0xE0,
	0x00, 0xFF, 0x87, 0xFC, 0x7F, 0xC7, 0x83, 0xC0, 0x00, 0xE7, 0xCE, 0x3E, 0x7B, 0xE7, 0xC3, 0xC0,
	0x01, 0xE7, 0xEF, 0x3F, 0xFF, 0xF3, 0xE7, 0x80, 0x03, 0xFF, 0xFF, 0x7F, 0xFF, 0xF9, 0xFF, 0x00,
	0x03, 0xF7, 0xFF, 0x7F, 0xFF, 0xF8, 0x7C, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

//功能:送1位資料到液晶顯示控制器
void trans_bit(bit d)
{
	STD = d;                          //先送資料到資料口線DI
	_nop_();
	SCLK = 1;                         //再使時鐘口線發一個負脈沖
	_nop_();
	SCLK = 0;
	_nop_();
	SCLK = 1;
}
//功能:送1位元組資料到液晶顯示控制器
void trans_byte(unsigned char d)
{
	unsigned char i;

	for(i = 0; i < 8; i++) {
		if((d & 0x80) == 0x80)
			trans_bit(1);
		else
			trans_bit(0);

		d <<= 1;         //從高到低位送位元組位資料到液晶顯示控制器
	}
}
//功能:向液晶顯示控制器寫圖形資料
void lcd_wd(unsigned char d)
{
	CS = 1;                           //片選使能
	trans_byte(0xFA);                     //SYNCODE=0F8H,RW=0,RS=1,D0=0
	trans_byte(d & 0xF0);                 //送高四位資料,低四位補零
	trans_byte((d & 0x0F) << 4);          //送低四位資料
	CS = 0;                           //片選禁止
}
//功能:向液晶顯示控制器送指令
void lcd_wc(unsigned char c)             //向液晶顯示控制器送指令
{
	CS = 1;                           //片選使能
	trans_byte(0xF8);                     //SYNCODE=0F8H,RW=0,RS=0,D0=0
	trans_byte(c & 0xF0);                 //送高四位資料,低四位補零
	trans_byte((c & 0x0F) << 4);          //送低四位資料
	CS = 0;                           //片選禁止
}
//功能：開啟LCD顯示
void lcd_on(void)                        //LCD顯示開啟子程式
{
	lcd_wc(0x30);                        //設定為基本指令集
	lcd_wc(0x0c);
}
//功能:關閉LCD顯示
void lcd_off(void)                       //LCD顯示關閉子程式
{
	lcd_wc(0x30);                        //設定為基本指令集
	lcd_wc(0x08);
}
//功能：液晶顯示控制器初始化
void lcd_init(void)                     //液晶顯示控制器初始化子程式
{
	lcd_wc(0x33);                        //介面模式設定，8位，基本指令集
	Delay5ms();                         //延時3MS
	lcd_wc(0x30);                        //基本指令集，8位控制口
	Delay5ms();                         //延時3MS
	lcd_wc(0x30);                        //重復送基本指令集
	Delay5ms();                         //延時3MS
	lcd_wc(0x01);                        //清屏控制字
	Delay5ms();                         //延時3MS
	lcd_on();                            //開顯示
}
//功能:開啟繪圖區域顯示
void lcd_graph_on(void)                  //繪圖區域顯示開啟子程式
{
	lcd_wc(0x36);							//擴充指令集，8位，開繪圖
	lcd_wc(0x30);                        //恢復為基本指令集
}
//功能:關倍訓圖區域顯示
void lcd_graph_off(void)                  //繪圖區域顯示關閉子程式
{
	lcd_wc(0x34);							//擴充指令集，8位，關繪圖
	lcd_wc(0x30);                        //恢復為基本指令集
}
//功能:整屏顯示 c 代表的ASCII字符
void char_lcd_fill(unsigned char c)
{
	unsigned char i;

	if(c > 128) {
		return;
	}

	lcd_wc(0x80);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}

	lcd_wc(0x90);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}

	lcd_wc(0x88);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}

	lcd_wc(0x98);

	for(i = 0; i < 16; i++) {
		lcd_wd(c);
	}
}
//功能：寫字庫自帶的漢字、字符
//字庫自帶的漢字為 16 * 16， 字符為 8 * 16
//引數： x 橫坐標 0-7
//		y 縱坐標  1-4
//		datas 需要寫入的資料
void lcd_write_font(unsigned char x, unsigned char y, unsigned char *datas)
{
	if(y > 4) {
		return;
	}

	if(x > 7) {
		return;
	}

	switch(y) { //定位第幾行第幾列開始寫漢字
		case 1 :
			lcd_wc(0x80 + x);
			break;

		case 2 :
			lcd_wc(0x90 + x);
			break;

		case 3 :
			lcd_wc(0x88 + x);
			break;

		case 4 :
			lcd_wc(0x98 + x);
			break;
	}

	while(*datas != '\0') {
		lcd_wd(*datas++);//寫入漢字
	}
}

//功能:設定(GXPOS,GYPOS)對應繪圖區域內部RAM指標
void g_lcd_pos(unsigned char GXPOS, unsigned char GYPOS)
{
	lcd_wc(0x36);                        //擴展指令集，8位，開繪圖

	if(GYPOS >= 32) {
		lcd_wc((GYPOS - 32) + 0x80);	//下半屏，先送Y地址
		lcd_wc((GXPOS / 16) + 0x88);	//下半屏，再送X地址

	} else {
		lcd_wc(GYPOS + 0x80);		//上半屏
		lcd_wc((GXPOS / 16) + 0x80);	//上半屏
	}

	lcd_wc(0x30);                        //恢復為基本指令集
}

//功能:清除繪圖區域
void g_lcd_fill()
{
	unsigned char i, j;

	for(i = 0; i < 64; i++) {
		g_lcd_pos(0, i);

		for(j = 0; j < 16; j++) {
			lcd_wd(0x00);
		}
	}
}

//功能:在(GXPOS,GYPOS)位置繪制XSIZE列及YISZE行點陣的圖形*S(XSIZE僅取8的倍數，GXPOS僅取16的倍數)
void put_size_image(unsigned char GXPOS, unsigned char GYPOS, unsigned char XSIZE, unsigned char YSIZE, unsigned char code *s)
{
	unsigned char lx, ly;

	for(ly = 0; ly < YSIZE; ly++) {
		g_lcd_pos(GXPOS, GYPOS);	//設定地址

		for(lx = 0; lx < XSIZE; lx += 8) {
			lcd_wd(*s);
			s++;
		}

		GYPOS++;	//換行
	}
}

void main()
{
	BK = 1;				//開背光

	Delay500ms();//等待上電穩定

	DATA_PORT = 0x00;
	PSB = 0;			//串口

	lcd_init();

	char_lcd_fill('A');
	Delay500ms();
	Delay500ms();
	Delay500ms();
	Delay500ms();
	char_lcd_fill(' ');

	while(1) {
		lcd_graph_on();		//開啟圖形
		g_lcd_fill();		//圖形區域清零
		put_size_image(0, 0, 128, 64, images);
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		g_lcd_fill();
		put_size_image(0, 32, 64, 32, images2);
		put_size_image(64, 32, 64, 32, images2);
		put_size_image(0, 0, 64, 32, images2);
		put_size_image(64, 0, 64, 32, images2);
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		g_lcd_fill();
		lcd_graph_off();	//關閉圖形
		lcd_write_font(0, 1, "我真的很愛中國！");
		lcd_write_font(0, 2, "我真的很愛中國！");
		lcd_write_font(0, 3, "我真的很愛中國！");
		lcd_write_font(0, 4, "我真的很愛中國！");
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		char_lcd_fill(' ');
	}
}

3、LCD12232并行介面

//-------------------------------------------------------------------------------
//創建日期: 2021.02.02
//軟體環境: Keil
//硬體環境: STC15W408AS
//IRC頻率:  11.0592MHz
//創建人: Calvin Chan
//-------------------------------------------------------------------------------
#include <reg51.h>
#include <intrins.h>

#ifndef uchar
	#define uchar unsigned char
#endif
#ifndef uint
	#define uint  unsigned int
#endif

#define DATA_PORT	P1

#define WRITE_CMD	1	//寫命令
#define WRITE_DATA	0	//寫資料

sbit RS = P3 ^ 5;
sbit RW = P3 ^ 6;
sbit EN = P3 ^ 7;

sbit RST = P3 ^ 3;	//復位

sbit BK = P3 ^ 2;	//背光開關

unsigned char code images[] = { //122*32
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x01, 0xE0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x03, 0xE0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0xE0, 0x03, 0x80, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x1E, 0x1C, 0x3F, 0x83, 0x9F, 0xF8, 0x7F, 0xE3, 0x81, 0xFF, 0xFC, 0x0E, 0x00, 0x00, 0x00,
	0x00, 0x1E, 0x3C, 0x3F, 0xC7, 0x9F, 0xFC, 0x7F, 0xF3, 0xC1, 0xFF, 0xFC, 0x1E, 0x00, 0x00, 0x00,
	0x00, 0x0E, 0x3E, 0x3B, 0xEF, 0x1F, 0xFC, 0x7F, 0xF3, 0xC1, 0xDF, 0xDC, 0x1E, 0x00, 0x00, 0x00,
	0x00, 0x0E, 0x3E, 0x39, 0xEF, 0x1E, 0x1C, 0x78, 0x79, 0xC3, 0xC7, 0x1E, 0x1C, 0x00, 0x00, 0x00,
	0x00, 0x0F, 0x3E, 0x78, 0xFE, 0x1C, 0x1C, 0x78, 0x79, 0xE3, 0x87, 0x1E, 0x3C, 0x00, 0x00, 0x00,
	0x00, 0x0F, 0x7F, 0x70, 0xFC, 0x1C, 0x1C, 0x70, 0x79, 0xE7, 0x87, 0x0F, 0x38, 0x00, 0x00, 0x00,
	0x00, 0x07, 0x77, 0x70, 0x7C, 0x1C, 0x1C, 0x70, 0x78, 0xE7, 0x87, 0x0F, 0x78, 0x00, 0x00, 0x00,
	0x00, 0x07, 0x77, 0xF0, 0x7C, 0x1C, 0x1C, 0x70, 0x78, 0xF7, 0x07, 0x07, 0x78, 0x00, 0x00, 0x00,
	0x00, 0x07, 0xF7, 0xE0, 0xFE, 0x1C, 0x1C, 0x70, 0x78, 0x7F, 0x07, 0x07, 0xF0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xE3, 0xE1, 0xFF, 0x1C, 0x1C, 0x70, 0x78, 0x7F, 0x07, 0x07, 0xF0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xE3, 0xE1, 0xEF, 0x1C, 0x1C, 0x70, 0x78, 0x7E, 0x07, 0x03, 0xF0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xE3, 0xE3, 0xC7, 0x9C, 0x1C, 0x70, 0x78, 0x3E, 0x07, 0x03, 0xE0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xC3, 0xC7, 0x87, 0x9C, 0x1C, 0x70, 0x78, 0x3C, 0x07, 0x01, 0xE0, 0x00, 0x00, 0x00,
	0x00, 0x01, 0xC1, 0xC7, 0x83, 0x9C, 0x1C, 0x70, 0x38, 0x3C, 0x07, 0x03, 0xC0, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xF8, 0x00, 0x1F, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x1F, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x1F, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xC0, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

//檢測LCD是否忙
void lcd_wait(void)
{
	uchar i;
	DATA_PORT = 0xFF;
	RS = 0;
	RW = 1;
	EN = 1;

	for(i = 0; i < 20; i++)             //
		if((DATA_PORT & 0x80) != 0x80)
			break;  //D7=0 空閑退出

	EN = 0;
}
//寫資料/命令
void lcd_write(uchar opra, uchar datas)
{
	lcd_wait();
	DATA_PORT = datas;

	if(opra == 1) {	//寫命令
		RS = 0;
	} else {		//寫資料
		RS = 1;
	}

	RW = 0;
	EN = 1;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	EN = 0;
}
//從LCD讀取資料
uchar lcd_read_data(void)
{
	uchar datas;
	lcd_wait();
	RS = 0;
	RW = 1;
	EN = 1;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	datas = DATA_PORT;
	EN = 0;
	return datas;
}

//開啟LCD顯示
void lcdon(void)
{
	lcd_write(WRITE_CMD, 0x30);                        //設定為基本指令集
	lcd_write(WRITE_CMD, 0x0c);
}
//關閉LCD顯示
void lcdoff(void)                       //LCD顯示關閉子程式
{
	lcd_write(WRITE_CMD, 0x30);                        //設定為基本指令集
	lcd_write(WRITE_CMD, 0x08);
}

//LCD初始化
void lcd_init(void)
{
	lcd_write(WRITE_CMD, 0x33);		//發送基本指令集
	Delay5ms();
	lcd_write(WRITE_CMD, 0x30);		//發送基本指令集
	Delay5ms();
	lcd_write(WRITE_CMD, 0x30);		//發送基本指令集
	Delay5ms();
	lcd_write(WRITE_CMD, 0x0C);		//開顯示，關游標，關游標位置反白
	Delay5ms();
	lcd_write(WRITE_CMD, 0x01);		//清屏
	Delay5ms();
	lcdon();
}

//字符操作區域
//12232ZB字符區域定義為:
//XPOS(0-15) 對應于第1列到第16列位置,每個字符列位置實際占位8點,總計對應128點
//由于顯示只有122點,所以最后的6點不能顯示出來.
//YPOS(0-1)對應于第1行到第2行,每個行位置實際占位16點,總計對應32點
void lcd_write_ddram(uchar x, uchar y, uchar *datas)
{
	if(x > 15) {
		return;
	}

	if(y > 1) {
		return;
	}

	if(y == 0) {
		lcd_write(WRITE_CMD, 0x80 + x);
	} else {
		lcd_write(WRITE_CMD, 0x90 + x);
	}

	while(*datas != '\0') {
		lcd_write(WRITE_DATA, *datas++);
	}

}

//功能:整屏顯示 c 代表的ASCII字符
void char_lcd_fill(unsigned char c)
{
	uchar x, y;

	for(y = 0; y < 2; y++) {
		if(y == 0) {
			lcd_write(WRITE_CMD, 0x80);
		} else {
			lcd_write(WRITE_CMD, 0x90);
		}

		for(x = 0; x < 15; x++) {
			lcd_write(WRITE_DATA, c);
		}
	}
}

//功能:開啟繪圖區域顯示
void lcd_graph_on(void)
{
	lcd_write(WRITE_CMD, 0x36);							//擴充指令集，8位，開繪圖
	lcd_write(WRITE_CMD, 0x30);                        //恢復為基本指令集
}
//功能:關倍訓圖區域顯示
void lcd_graph_off(void)                  //繪圖區域顯示關閉子程式
{
	lcd_write(WRITE_CMD, 0x34);							//擴充指令集，8位，關繪圖
	lcd_write(WRITE_CMD, 0x30);                        //恢復為基本指令集
}

//功能:設定(GXPOS,GYPOS)對應繪圖區域內部RAM指標
void g_lcd_pos(unsigned char GXPOS, unsigned char GYPOS)
{
	lcd_write(WRITE_CMD, 0x36);                       //擴展指令集，8位，開繪圖
	lcd_write(WRITE_CMD, (GYPOS + 0x80));		//Y
	lcd_write(WRITE_CMD, ((GXPOS / 16) | 0x80));//X
	lcd_write(WRITE_CMD, 0x30);                        //恢復為基本指令集
}

//功能:清除圖形區域
void g_lcd_fill()
{
	unsigned char i, j;

	for(i = 0; i < 32; i++) {
		g_lcd_pos(0, i);

		for(j = 0; j < 16; j++) {
			lcd_write(WRITE_DATA, 0x00);
		}
	}
}

//功能:在(GXPOS,GYPOS)位置繪制XSIZE列及YISZE行點陣的圖形*S(XSIZE僅取8的倍數，GXPOS僅取16的倍數)
void put_size_image(unsigned char GXPOS, unsigned char GYPOS, unsigned char XSIZE, unsigned char YSIZE, unsigned char code *s)
{
	unsigned char lx, ly;

	for(ly = 0; ly < YSIZE; ly++) {
		g_lcd_pos(GXPOS, GYPOS);	//設定地址

		for(lx = 0; lx < XSIZE; lx += 8) {
			lcd_write(WRITE_DATA, *s);
			s++;
		}

		GYPOS++;	//換行
	}
}
void main()
{
	BK = 1;

	Delay500ms();//等待上電穩定
	lcd_init();

	while(1) {
		lcd_write_ddram(0, 0, "我愛中國真的愛 ");
		lcd_write_ddram(0, 1, "我愛中國真的愛 ");
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		char_lcd_fill(' ');
		lcd_write_ddram(0, 0, "ABCDEFGHIJKLMO");
		lcd_write_ddram(0, 1, "PQRSTUVWXYZabc");
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		char_lcd_fill(' ');
		lcd_graph_on();
		g_lcd_fill();
		put_size_image(0, 0, 122, 32, images);
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		lcd_graph_off();
	}
}

4、LCD12232串行介面

//-------------------------------------------------------------------------------
//創建日期: 2021.02.02
//軟體環境: Keil
//硬體環境: STC15W408AS
//IRC頻率:  11.0592MHz
//創建人: Calvin Chan
//-------------------------------------------------------------------------------
#include <reg51.h>
#include <intrins.h>

#ifndef uchar
	#define uchar unsigned char
#endif
#ifndef uint
	#define uint  unsigned int
#endif

#define DATA_PORT	P1

#define WRITE_CMD	1	//寫命令
#define WRITE_DATA	0	//寫資料

sbit CS   = P3 ^ 5;
sbit STD  = P3 ^ 6;
sbit SCLK = P3 ^ 7;

sbit RST = P3 ^ 3;	//復位

sbit BK = P3 ^ 2;	//背光開關

unsigned char code images[] = { //122*32
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x01, 0xE0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x03, 0xE0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x07, 0xE0, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x07, 0x80, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x1C, 0xE0, 0x03, 0x80, 0x00, 0x07, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x1E, 0x1C, 0x3F, 0x83, 0x9F, 0xF8, 0x7F, 0xE3, 0x81, 0xFF, 0xFC, 0x0E, 0x00, 0x00, 0x00,
	0x00, 0x1E, 0x3C, 0x3F, 0xC7, 0x9F, 0xFC, 0x7F, 0xF3, 0xC1, 0xFF, 0xFC, 0x1E, 0x00, 0x00, 0x00,
	0x00, 0x0E, 0x3E, 0x3B, 0xEF, 0x1F, 0xFC, 0x7F, 0xF3, 0xC1, 0xDF, 0xDC, 0x1E, 0x00, 0x00, 0x00,
	0x00, 0x0E, 0x3E, 0x39, 0xEF, 0x1E, 0x1C, 0x78, 0x79, 0xC3, 0xC7, 0x1E, 0x1C, 0x00, 0x00, 0x00,
	0x00, 0x0F, 0x3E, 0x78, 0xFE, 0x1C, 0x1C, 0x78, 0x79, 0xE3, 0x87, 0x1E, 0x3C, 0x00, 0x00, 0x00,
	0x00, 0x0F, 0x7F, 0x70, 0xFC, 0x1C, 0x1C, 0x70, 0x79, 0xE7, 0x87, 0x0F, 0x38, 0x00, 0x00, 0x00,
	0x00, 0x07, 0x77, 0x70, 0x7C, 0x1C, 0x1C, 0x70, 0x78, 0xE7, 0x87, 0x0F, 0x78, 0x00, 0x00, 0x00,
	0x00, 0x07, 0x77, 0xF0, 0x7C, 0x1C, 0x1C, 0x70, 0x78, 0xF7, 0x07, 0x07, 0x78, 0x00, 0x00, 0x00,
	0x00, 0x07, 0xF7, 0xE0, 0xFE, 0x1C, 0x1C, 0x70, 0x78, 0x7F, 0x07, 0x07, 0xF0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xE3, 0xE1, 0xFF, 0x1C, 0x1C, 0x70, 0x78, 0x7F, 0x07, 0x07, 0xF0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xE3, 0xE1, 0xEF, 0x1C, 0x1C, 0x70, 0x78, 0x7E, 0x07, 0x03, 0xF0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xE3, 0xE3, 0xC7, 0x9C, 0x1C, 0x70, 0x78, 0x3E, 0x07, 0x03, 0xE0, 0x00, 0x00, 0x00,
	0x00, 0x03, 0xC3, 0xC7, 0x87, 0x9C, 0x1C, 0x70, 0x78, 0x3C, 0x07, 0x01, 0xE0, 0x00, 0x00, 0x00,
	0x00, 0x01, 0xC1, 0xC7, 0x83, 0x9C, 0x1C, 0x70, 0x38, 0x3C, 0x07, 0x03, 0xC0, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x7C, 0x00, 0x03, 0xC0, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xF8, 0x00, 0x1F, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x1F, 0x80, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x03, 0xF0, 0x00, 0x1F, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0xC0, 0x00, 0x1C, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00
};

//功能:送1位資料到液晶顯示控制器
void trans_bit(bit d)
{
	STD = d;                          //先送資料到資料口線DI
	_nop_();
	SCLK = 1;                         //再使時鐘口線發一個負脈沖
	_nop_();
	SCLK = 0;
	_nop_();
	SCLK = 1;
}
//功能:送1位元組資料到液晶顯示控制器
void trans_byte(unsigned char d)
{
	unsigned char i;

	for(i = 0; i < 8; i++) {
		if((d & 0x80) == 0x80)
			trans_bit(1);
		else
			trans_bit(0);

		d <<= 1;                        //從高到低位送位元組位資料到液晶顯示控制器
	}
}
//功能:向液晶顯示控制器寫圖形資料
void lcd_wd(unsigned char d)
{
	CS = 1;                           //片選使能
	trans_byte(0xFA);                     //SYNCODE=0F8H,RW=0,RS=1,D0=0
	trans_byte(d & 0xF0);                 //送高四位資料,低四位補零
	trans_byte((d & 0x0F) << 4);          //送低四位資料
	CS = 0;                           //片選禁止
}
//功能:向液晶顯示控制器送指令
void lcd_wc(unsigned char c)
{
	CS = 1;                           //片選使能
	trans_byte(0xF8);                     //SYNCODE=0F8H,RW=0,RS=0,D0=0
	trans_byte(c & 0xF0);                 //送高四位資料,低四位補零
	trans_byte((c & 0x0F) << 4);          //送低四位資料
	CS = 0;                           //片選禁止
}

//寫資料/命令
void lcd_write(uchar opra, uchar datas)
{
	if(opra == 1) {	//寫命令
		lcd_wc(datas);
	} else {		//寫資料
		lcd_wd(datas);
	}
}

//開啟LCD顯示
void lcdon(void)
{
	lcd_write(WRITE_CMD, 0x30);                        //設定為基本指令集
	lcd_write(WRITE_CMD, 0x0c);
}
//關閉LCD顯示
void lcdoff(void)                       //LCD顯示關閉子程式
{
	lcd_write(WRITE_CMD, 0x30);                        //設定為基本指令集
	lcd_write(WRITE_CMD, 0x08);
}

//LCD初始化
void lcd_init(void)
{
	lcd_write(WRITE_CMD, 0x33);		//發送基本指令集
	Delay5ms();
	lcd_write(WRITE_CMD, 0x30);		//發送基本指令集
	Delay5ms();
	lcd_write(WRITE_CMD, 0x30);		//發送基本指令集
	Delay5ms();
	lcd_write(WRITE_CMD, 0x0C);		//開顯示，關游標，關游標位置反白
	Delay5ms();
	lcd_write(WRITE_CMD, 0x01);		//清屏
	Delay5ms();
	lcdon();
}

//字符操作區域
//12232ZB字符區域定義為:
//XPOS(0-15) 對應于第1列到第16列位置,每個字符列位置實際占位8點,總計對應128點
//由于顯示只有122點,所以最后的6點不能顯示出來.
//YPOS(0-1)對應于第1行到第2行,每個行位置實際占位16點,總計對應32點
void lcd_write_ddram(uchar x, uchar y, uchar *datas)
{
	if(x > 15) {
		return;
	}

	if(y > 1) {
		return;
	}

	if(y == 0) {
		lcd_write(WRITE_CMD, 0x80 + x);
	} else {
		lcd_write(WRITE_CMD, 0x90 + x);
	}

	while(*datas != '\0') {
		lcd_write(WRITE_DATA, *datas++);
	}

}

//功能:整屏顯示 c 代表的ASCII字符
void char_lcd_fill(unsigned char c)
{
	uchar x, y;

	for(y = 0; y < 2; y++) {
		if(y == 0) {
			lcd_write(WRITE_CMD, 0x80);
		} else {
			lcd_write(WRITE_CMD, 0x90);
		}

		for(x = 0; x < 15; x++) {
			lcd_write(WRITE_DATA, c);
		}
	}
}

//功能:開啟繪圖區域顯示
void lcd_graph_on(void)
{
	lcd_write(WRITE_CMD, 0x36);							//擴充指令集，8位，開繪圖
	lcd_write(WRITE_CMD, 0x30);                        //恢復為基本指令集
}
//功能:關倍訓圖區域顯示
void lcd_graph_off(void)                  //繪圖區域顯示關閉子程式
{
	lcd_write(WRITE_CMD, 0x34);							//擴充指令集，8位，關繪圖
	lcd_write(WRITE_CMD, 0x30);                        //恢復為基本指令集
}

//功能:設定(GXPOS,GYPOS)對應繪圖區域內部RAM指標
void g_lcd_pos(unsigned char GXPOS, unsigned char GYPOS)
{
	lcd_write(WRITE_CMD, 0x36);                       //擴展指令集，8位，開繪圖
	lcd_write(WRITE_CMD, (GYPOS + 0x80));		//Y
	lcd_write(WRITE_CMD, ((GXPOS / 16) | 0x80));//X
	lcd_write(WRITE_CMD, 0x30);                        //恢復為基本指令集
}

//功能:清除圖形區域
void g_lcd_fill()
{
	unsigned char i, j;

	for(i = 0; i < 32; i++) {
		g_lcd_pos(0, i);

		for(j = 0; j < 16; j++) {
			lcd_write(WRITE_DATA, 0x00);
		}
	}
}

//功能:在(GXPOS,GYPOS)位置繪制XSIZE列及YISZE行點陣的圖形*S(XSIZE僅取8的倍數，GXPOS僅取16的倍數)
void put_size_image(unsigned char GXPOS, unsigned char GYPOS, unsigned char XSIZE, unsigned char YSIZE, unsigned char code *s)
{
	unsigned char lx, ly;

	for(ly = 0; ly < YSIZE; ly++) {
		g_lcd_pos(GXPOS, GYPOS);	//設定地址

		for(lx = 0; lx < XSIZE; lx += 8) {
			lcd_write(WRITE_DATA, *s);
			s++;
		}

		GYPOS++;	//換行
	}
}
void main()
{
	DATA_PORT = 0x00;
	BK = 1;

	Delay500ms();//等待上電穩定
	lcd_init();

	while(1) {
		lcd_write_ddram(0, 0, "中國牛批666666");
		lcd_write_ddram(0, 1, "中國牛批666666");
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		char_lcd_fill(' ');
		lcd_write_ddram(0, 0, "ABCDEFGHIJKLMO");
		lcd_write_ddram(0, 1, "PQRSTUVWXYZabc");
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		char_lcd_fill(' ');
		lcd_graph_on();
		g_lcd_fill();
		put_size_image(0, 0, 122, 32, images);
		Delay500ms();
		Delay500ms();
		Delay500ms();
		Delay500ms();
		lcd_graph_off();
	}
}
