Nginx和Frp做內網穿透，實作外網訪問內網的幾個環境

使用Nginx和Frp實作二級域名訪問內網的不同環境

本教程的目標：

1. 瀏覽器訪問 dev.zxd.cn 能訪問到內網部署在9081埠的程式
2. 瀏覽器訪問 uat.zxd.cn 能訪問到內網部署在9082埠的程式
3. 離開內網仍然能夠 ssh到內網的機器 進行管理，

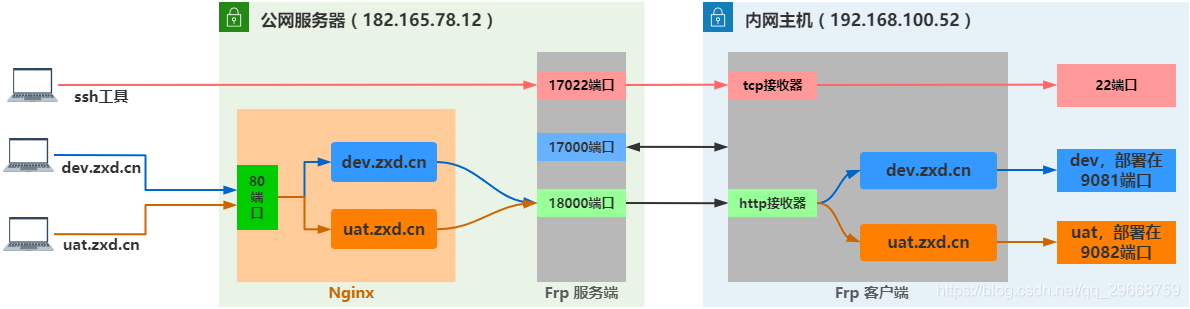

最終結果示意圖如下：

1.軟硬體準備

(1) 機器準備

• 注冊一個域名且備案，本教程使用的是：zxd.cn這個域名
• 準備一臺有公網IP的服務器，本教程使用的是騰訊云的低配服務器，一個月10塊錢，
• 準備一臺內網電腦/服務器，本片教程內網機器是Linux，后面要訪問的程式就部署在這臺機器上，

(2) 軟體準備

• Frp： 本教程內網穿透使用Frp，官方地址：https://github.com/fatedier/frp
• Nginx: 雖然Frp本身就能實作二級域名穿透轉發，還是在公網服務器上裝一個Nginx來實作不同二級域名的轉發吧，以方便后面進行拓展，
• 兩個程式： 內網服務器部署兩個程式，分別部署在9081埠和9082埠上，

2.域名配置

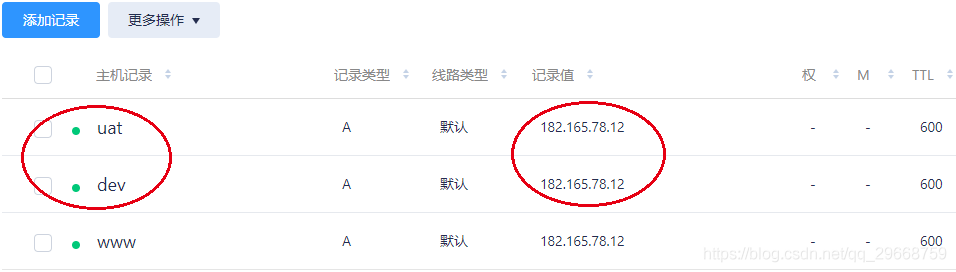

申請的域名進行備案后，對域名添加記錄，這樣就建好了兩個二級域名：

• dev.zxd.cn
• uat.zxd.cn

訪問這兩個地址，因為記錄指向了公網服務器IP，不嚴謹的說，可以看作是訪問公網服務器IP:80

3.公網服務器安裝Frp服務端

(1) 下載Frp

查看自己公網服務器的內核架構，下載對應版本的壓縮包，上傳到公網服務器的 /data/frp/ 目錄下，解壓，
https://github.com/fatedier/frp/releases

(2) 啟動Frp服務端

cd /data/frp

# 創建開機啟動檔案
vim frps.service

# 拷貝組態檔
cp frps.service /etc/systemd/system

# 重繪服務串列、設定開機自啟、啟動Frp服務端
systemctl daemon-reload
systemctl enable frps
systemctl start frps

frps.service檔案內容如下:

[Unit]
Description=frps
After=network.target

[Service]
ExecStart=/data/frp/frp_0.35.0_linux_386/frps -c /data/frp/frp_0.35.0_linux_386/frps.ini

[Install]
WantedBy=multi-user.target

(3) 配置Frp服務端

編輯 frps.ini 檔案

• 配置bind_port為17000，用于Frp服務端與客戶端的通信
• 配置vhost_http_port為18000，用于Http請求的轉發
• 配置dashboard相關，用于Frp儀表盤的訪問

[common]
bind_port = 17000
vhost_http_port = 18000

dashboard_port = 17080
dashboard_user = root
dashboard_pwd = 123654@#*！

重啟Frp服務端，使配置生效

systemctl restart frps

4.內網機器安裝Frp客戶端

(1) 下載Frp

下載對應版本的壓縮包，上傳到內網機器的 /data/frp/ 目錄下，解壓，

(2) 啟動Frp客戶端

cd /data/frp

# 創建開機啟動檔案
vim frpc.service

# 拷貝組態檔
cp frpc.service /etc/systemd/system

# 重繪服務串列、設定開機自啟、啟動Frp客戶端
systemctl daemon-reload
systemctl enable frpc
systemctl start frpc

frpc.service檔案內容如下:

[Unit]
Description=frpc
After=network.target

[Service]
ExecStart=/data/frp/frp_0.35.0_linux_386/frpc -c /data/frp/frp_0.35.0_linux_386/frpc.ini

[Install]
WantedBy=multi-user.target

(3) 配置Frp客戶端

編輯 frpc.ini 檔案

• 配置server_addr，指向Frp服務端的公網IP
• 配置server_port，指向Frp服務端配置的通信埠
• 配置ssh相關，以使服務器管理員可以通過公網服務器IP:17022訪問內網機器的22埠進行管理內網服務器，
• 配置dev.zxd.cn相關
• 配置uat.zxd.cn相關

server_addr = 182.254.179.78
server_port = 17000

[ssh]
type = tcp
local_ip = 127.0.0.1
local_port = 22
remote_port = 17022

[dev]
type = http
local_port = 9081
custom_domains = dev.zxd.cn

[uat]
type = http
local_port = 9082
custom_domains = uat.zxd.cn

重啟Frp客戶端，使配置生效

systemctl restart frpc

5.公網服務器安裝nginx

主要是用于對不同的二級域名進行轉發，雖然Frp本身就支持不同的二級域名轉發，但是考慮到后續拓展的和其他環境轉發等因素，還是在Frp前置一個Nginx，目前兩個環境都是轉發到Frp服務端的轉發Http埠上，

經過配置后，訪問兩個不同的域名應該會是這個流程：

• dev.zxd.cn -> 182.165.78.12:80 -> frp服務端Http轉發埠 -> 內網機器的Frp客戶端 -> 內網dev程式
• uat.zxd.cn -> 182.165.78.12:80 -> frp服務端Http轉發埠 -> 內網機器的Frp客戶端 -> 內網uat程式

	server {
        listen 80;
        server_name dev.zxd.cn;
        location / {
            proxy_pass http://182.165.78.12:18000;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header REMOTE-HOST $remote_addr;
        }
    }

    server {
        listen 80;
        server_name uat.zxd.cn;
        location / {
            proxy_pass http://182.165.78.12:18000;
            proxy_set_header Host $host;
            proxy_set_header X-Real-IP $remote_addr;
            proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
            proxy_set_header REMOTE-HOST $remote_addr;
        }
    }

6.測驗

(1) Http訪問測驗

瀏覽器訪問兩個二級域名，應該能訪問到內網機器上部署的兩個不同的程式，

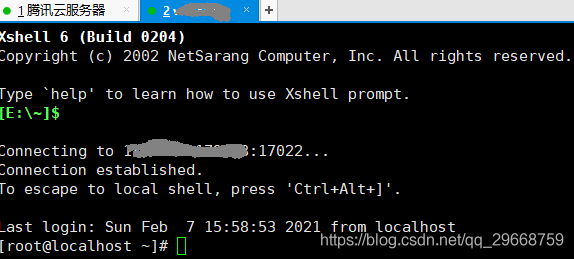

(2) ssh測驗

使用Xshell等工具，連接公網服務器IP:17022，就能ssh到內網機器了，
