一、簡介
1．雷達作業原理

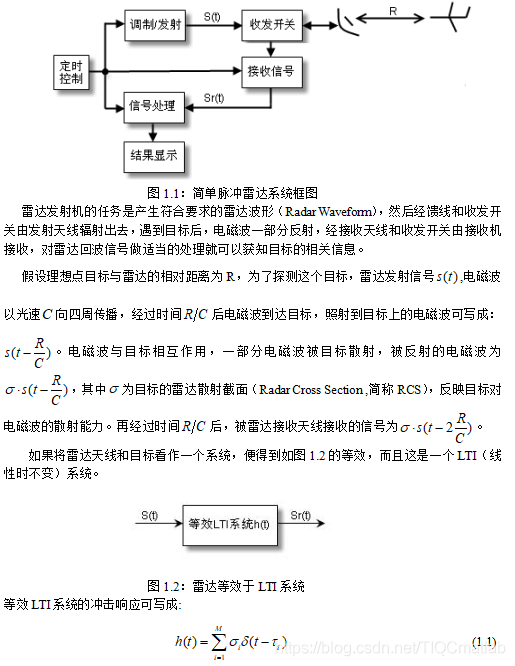

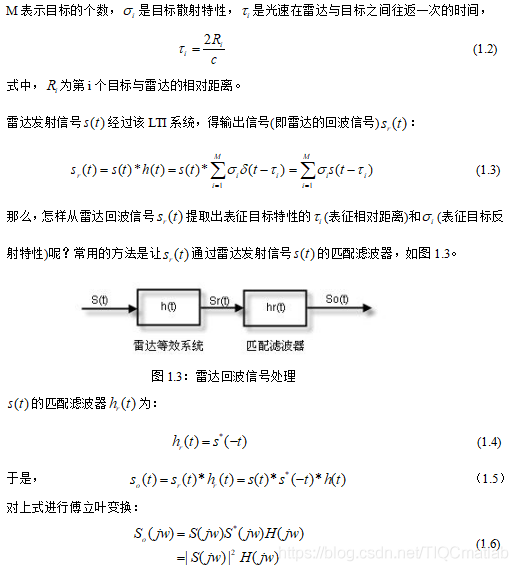

雷達是Radar（RAdio Detection And Ranging）的音譯詞，意為“無線電檢測和測距”，即利用無線電波來檢測目標并測定目標的位置，這也是雷達設備在最初階段的功能，典型的雷達系統如圖1.1，它主要由發射機，天線，接識訓，資料處理，定時控制，顯示等設備組成，利用雷達可以獲知目標的有無，目標斜距，目標角位置，目標相對速度等，現代高分辨雷達擴展了原始雷達概念，使它具有對運動目標(飛機，導彈等)和區域目標(地面等)成像和識別的能力，雷達的應用越來越廣泛，
2．線性調頻（LFM）信號
脈沖壓縮雷達能同時提高雷達的作用距離和距離解析度，這種體制采用寬脈沖發射以提高發射的平均功率，保證足夠大的作用距離；而接受時采用相應的脈沖壓縮演算法獲得窄脈沖，以提高距離解析度，較好的解決雷達作用距離與距離解析度之間的矛盾，
脈沖壓縮雷達最常見的調制信號是線性調頻（Linear Frequency Modulation）信號,接收時采用匹配濾波器（Matched Filter）壓縮脈沖，

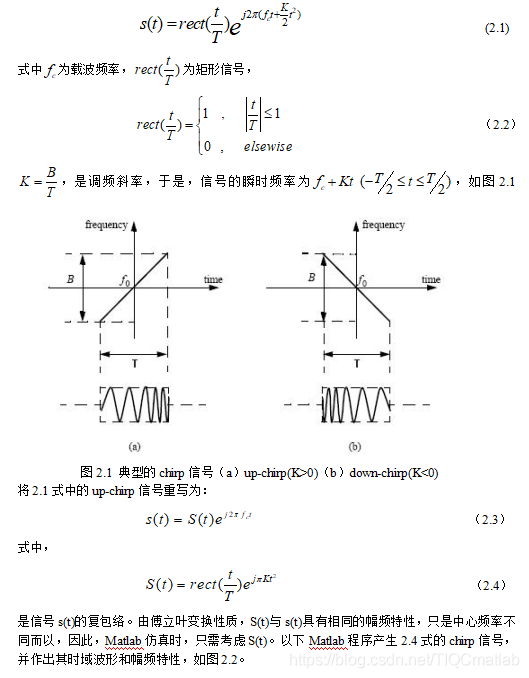

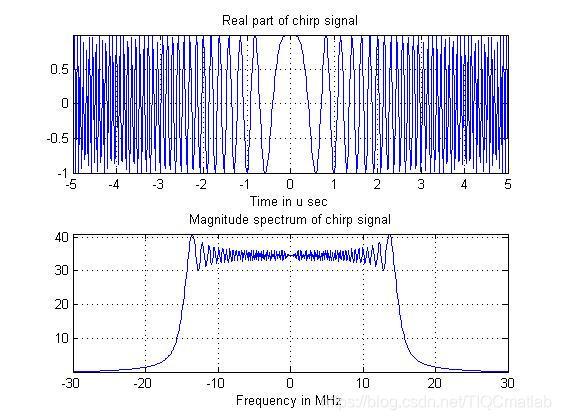

LFM信號(也稱Chirp 信號)的數學運算式為：

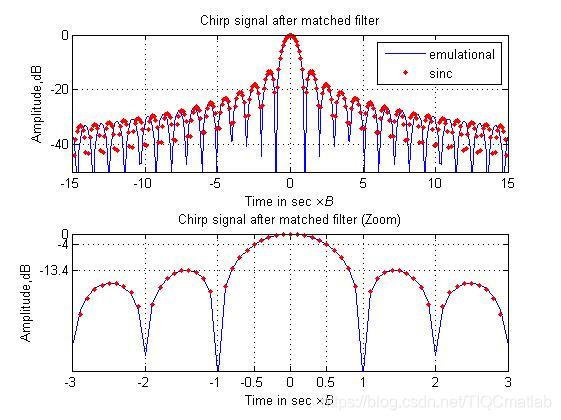

3. LFM脈沖的匹配濾波

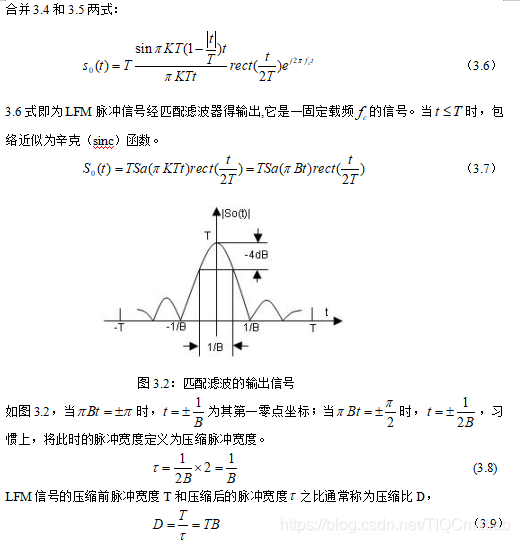

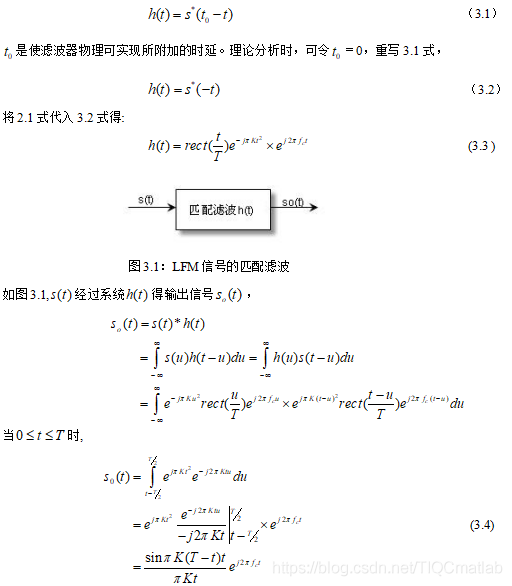

信號的匹配濾波器的時域脈沖回應為：
二、源代碼
%%demo of LFM pulse radar
%==================================================================
function LFM_radar(T,B,Rmin,Rmax,R,RCS)
if nargin==0
T=10e-6; %pulse duration 10us
B=30e6; %chirp frequency modulation bandwidth 30MHz
Rmin=10000;Rmax=15000; %range bin
R=[10500,11000,12000,12008,13000,13002]; %position of ideal point targets
RCS=[1 1 1 1 1 1]; %radar cross section
end
%==================================================================
%%Parameter
C=3e8; %propagation speed
K=B/T; %chirp slope
Rwid=Rmax-Rmin; %receive window in meter
Twid=2*Rwid/C; %receive window in second
Fs=5*B;Ts=1/Fs; %sampling frequency and sampling spacing
Nwid=ceil(Twid/Ts); %receive window in number
%==================================================================
%%Gnerate the echo
t=linspace(2*Rmin/C,2*Rmax/C,Nwid); %receive window
%open window when t=2*Rmin/C
%close window when t=2*Rmax/C
M=length(R); %number of targets
td=ones(M,1)*t-2*R'/C*ones(1,Nwid);
Srt=RCS*(exp(j*pi*K*td.^2).*(abs(td)<T/2));%radar echo from point targets
%%demo of chirp signal
T=10e-6; %pulse duration10us
B=30e6; %chirp frequency modulation bandwidth 30MHz
K=B/T; %chirp slope
Fs=2*B;Ts=1/Fs; %sampling frequency and sampling spacing
N=T/Ts;
t=linspace(-T/2,T/2,N);
St=exp(j*pi*K*t.^2); %generate chirp signal
