《DLS》第二章筆記：感知機

2.1 感知機

2.1.1 神經元

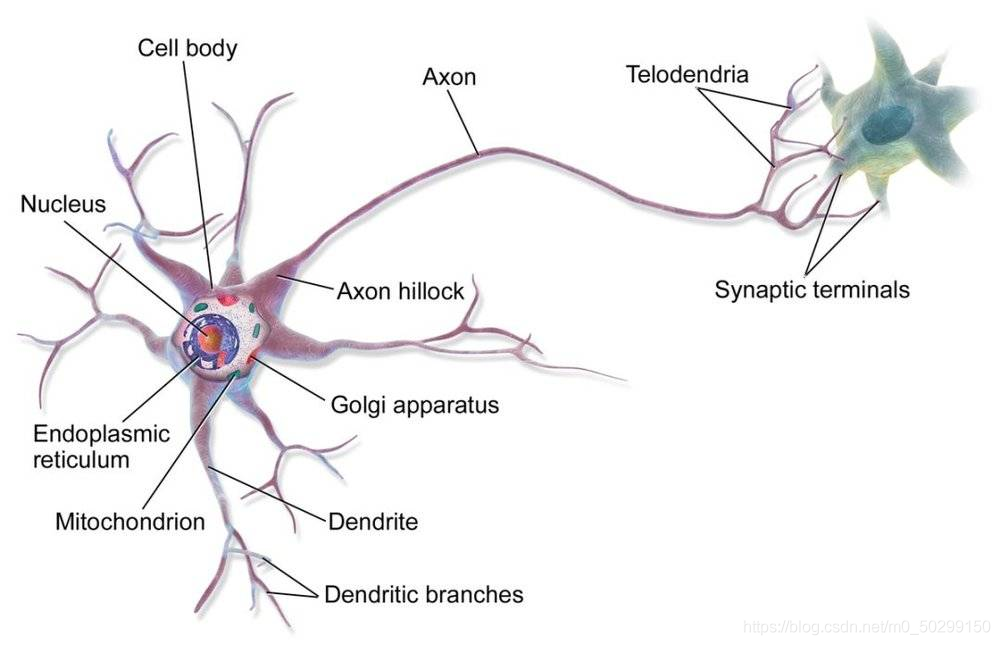

對于生物學意義上的神經元，一個神經元具有多個樹突接收輸入信號，一個細胞主體處理輸入信號，一個軸突傳遞輸出信號，如下圖：
在這里插入圖片描述

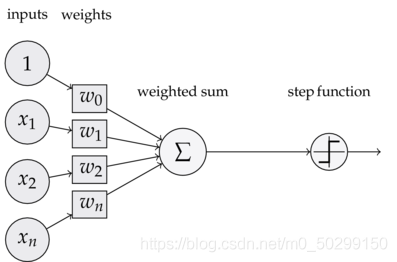

將神經元抽象為一個演算法模型：

我們將這個模型稱為人工神經元，也稱感知機，

2.1.2 感知機的組成

一個感知機由輸入權值、激活函式、輸出三部分組成，
y = { 0 , ( b + w 1 x 1 + w 2 w 2 + . . . + w n x n ≤ 0 ) 1 , ( b + w 1 x 1 + w 2 w 2 + . . . + w n x n > 0 ) y=\begin{cases} 0,(b+w_{1}x_{1}+w_{2}w_{2}+...+w_{n}x_{n}\leq 0)\\ 1,(b+w_{1}x_{1}+w_{2}w_{2}+...+w_{n}x_{n}>0)\\ \end{cases} y={0,(b+w1?x1?+w2?w2?+...+wn?xn?≤0)1,(b+w1?x1?+w2?w2?+...+wn?xn?>0)?

輸入權值：一個感知機可以接收多個輸入 x 1 ， x 2 ， . . . ， x n ( x i ∈ R ) x_{1}，x_{2}，...，x_{n}(x_{i}\in\mathbb{R}) x1?，x2?，...，xn?(xi?∈R)，每個輸入上有一個權重值 w i ∈ R w_{i}\in\mathbb{R} wi?∈R，此外還有一個偏置項 b ∈ R b\in\mathbb{R} b∈R，即 w 0 w_{0} w0?，輸入信號被送往神經元時會被分別乘以固定的權重，
（權重是控制輸入信號重要性的引數，偏置是調整神經元被激活的容易程度的引數）

激活函式： f ( x ) f(x) f(x) 決定如何來計算輸入信號的總和，只有當總和超過某個界限時，才會輸出1，即“神經元被激活”，這個界限值被稱為閾值，

輸出：輸出 y = f ( x ) y=f(x) y=f(x)，輸出值只有兩個，即0或1，總和超過閾值時輸出1，總和未超過閾值時輸出0，

2.1.3 神經元和感知機的對應關系

神經元	感知機
樹突接收的信號	輸入權值
細胞主體	激活函式
軸突輸出的信號	輸出

2.2 邏輯門

2.2.1 與門

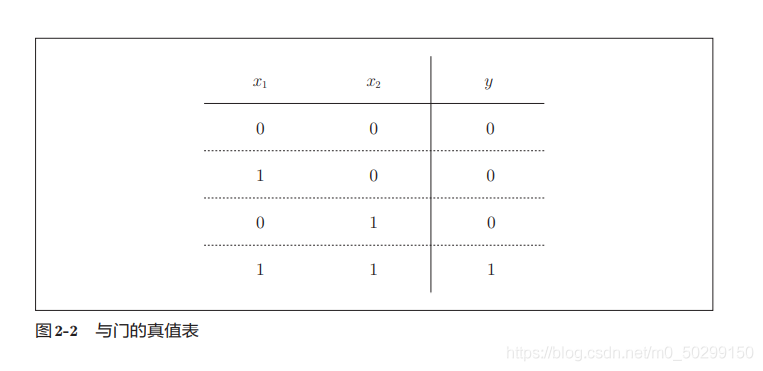

與門對應邏輯運算“與”，真值表如下：
在這里插入圖片描述
用感知機實作與門，實際上就是尋找一組能滿足與門真值表的 w 1 w_{1} w1?、 w 2 w_{2} w2?、 θ \theta θ的值，這樣的值有無數多個，選擇不同的值就是選擇不同的權重，

Python實作：

import numpy as np

def AND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])
    b = -0.7
    tmp = np.sum(w * x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

x1, x2 = map(int, input().split())
print(AND(x1, x2))

C++實作：

#include<iostream>
using namespace std;
bool AND(bool x1,bool x2);

int main()
{
	bool x1,x2;
	cin>>x1>>x2;
	cout<<AND(x1,x2);
	return 0;
}

bool AND(bool x1,bool x2)
{
	double w1 = 0.5,w2 = 0.5,b = -0.7;
	double tmp = x1*w1+x2*w2+b;
	return tmp <= 0 ? 0 : 1;
}

2.2.2 與非門

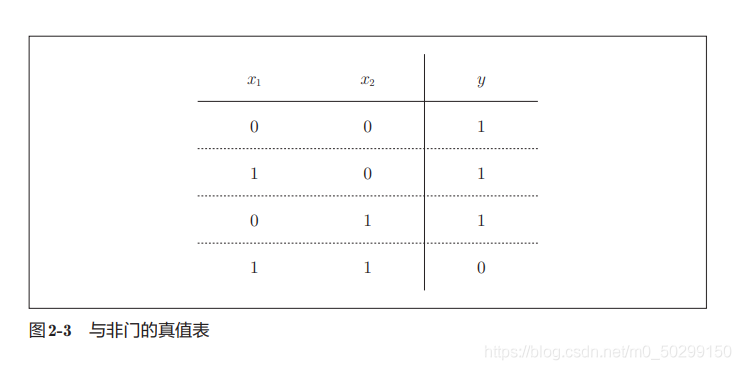

與非門對應邏輯運算“與”和“非”，真值表如下：
在這里插入圖片描述
與非門的輸出實際上就是顛倒了與門的輸出，只要把實作與門的引數值 w 1 w_{1} w1?、 w 2 w_{2} w2?、 θ \theta θ取反就可以實作與非門，

Python實作：

import numpy as np

def NAND(x1,x2):
    x = np.array([x1,x2])
    w = np.array([-0.5,-0.5])
    b = 0.7
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

x1, x2 = map(int, input().split())
print(AND(x1, x2))

C++實作：

#include<iostream>
using namespace std;
bool NAND(bool x1,bool x2);

int main()
{
	bool x1,x2;
	cin>>x1>>x2;
	cout<<NAND(x1,x2);
	return 0;
}

bool NAND(bool x1,bool x2)
{
	double w1 = -0.5,w2 = -0.5,b = 0.7;
	double tmp = x1*w1+x2*w2+b;
	return tmp <= 0 ? 0 : 1;
}

2.2.3 或門

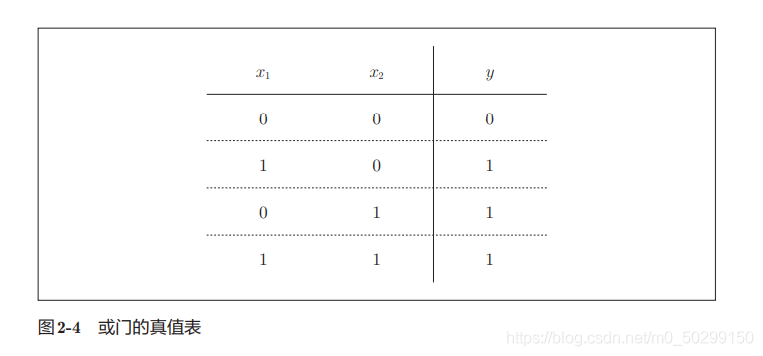

或門對應邏輯運算“或”，真值表如下：
在這里插入圖片描述
用感知機實作或門，實際上就是尋找一組能滿足或門真值表的 w 1 w_{1} w1?、 w 2 w_{2} w2?、 θ \theta θ的值，這樣的值有無數多個，選擇不同的值就是選擇不同的權重，
Python實作：

import numpy as np

def OR(x1,x2):
    x = np.array([x1,x2])
    w = np.array([0.5,0.5])
    b = -0.2
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

x1, x2 = map(int, input().split())
print(AND(x1, x2))

C++實作：

#include<iostream>
using namespace std;
bool OR(bool x1,bool x2);

int main()
{
	bool x1,x2;
	cin>>x1>>x2;
	cout<<OR(x1,x2);

	return 0;
}

bool OR(bool x1,bool x2)
{
	double w1 = 0.5,w2 = 0.5,b = -0.2;
	double tmp = x1*w1+x2*w2+b;
	return tmp <= 0 ? 0 : 1;
}

與門、與非門和或門是具有相同結構的感知機，區別只在于權重引數的值，

2.2.4 異或門

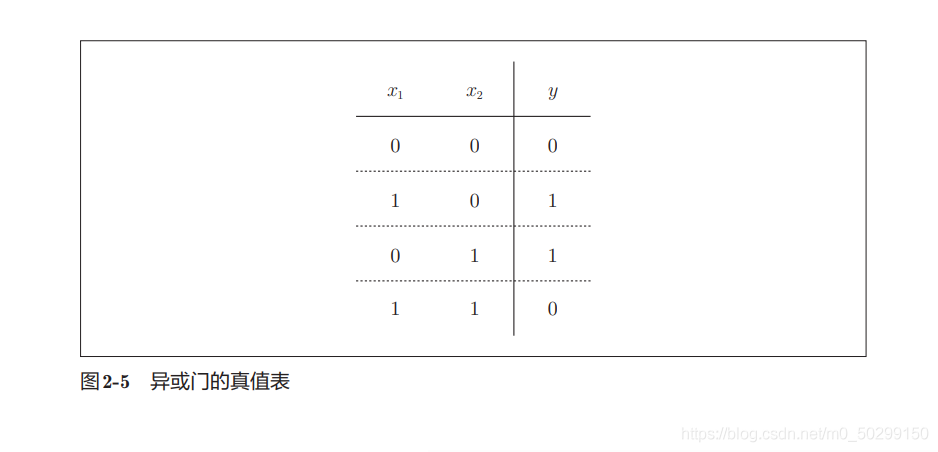

異或門對應邏輯運算“異或”，真值表如下：
在這里插入圖片描述
異或（XOR）的運算是特性是“相同為0，不同為1”，即僅當 x 1 x_{1} x1?或 x 2 x_{2} x2?中的一方為1時，才會輸出1（“異或”是拒絕其他的意思），簡單實踐就可發現，我們無法用單層感知機實作異或門，

2.3 多層感知機

2.3.1或門可視化

對于或門

def OR(x1,x2):
    x = np.array([x1,x2])
    w = np.array([0.5,0.5])
    b = -0.2
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

表示 y = { 0 , ( ? 0.5 + x 1 + w 2 ≤ 0 ) 1 , ( ? 0.5 + x 1 + w 2 > 0 ) y=\begin{cases} 0,(-0.5+x_{1}+w_{2}\leq 0)\\ 1,(-0.5+x_{1}+w_{2}>0)\\ \end{cases} y={0,(?0.5+x1?+w2?≤0)1,(?0.5+x1?+w2?>0)?

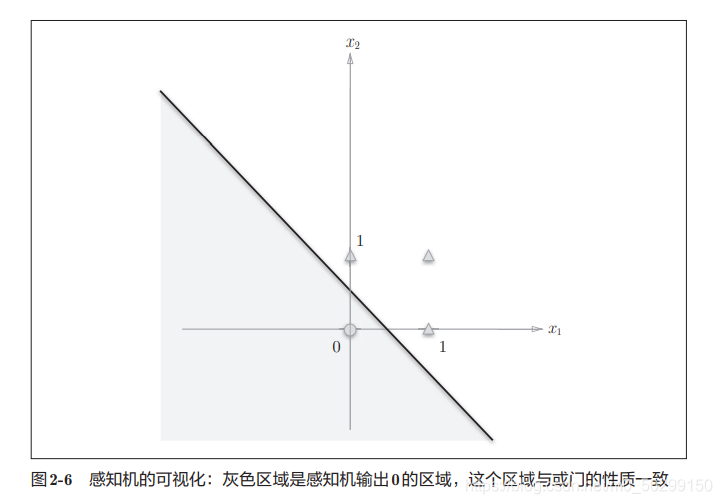

即，坐標系被直線?0.5 + x1 + x2 = 0分割開的兩個空間，其中一個空間輸出1，另一個空間輸出0，
在這里插入圖片描述

2.3.2異或門可視化

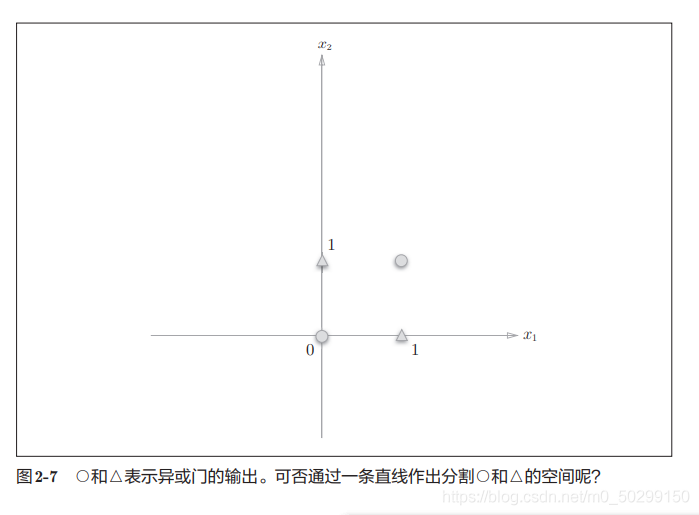

對于異或門
在這里插入圖片描述

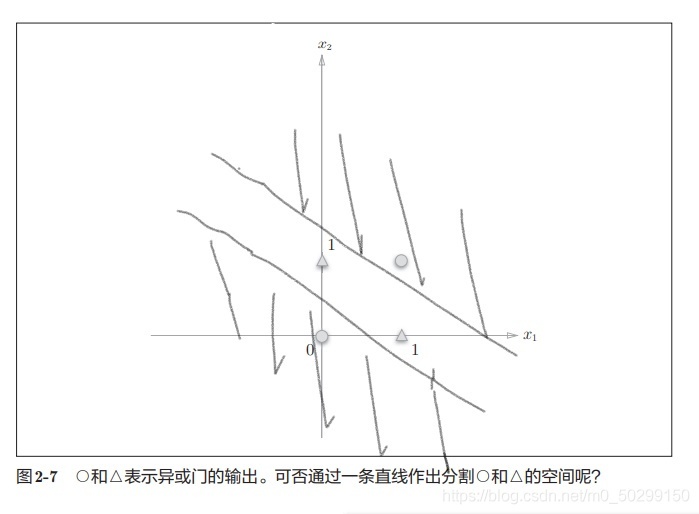

顯然，無法使用一條直線把三角和圓圈分割開來，考慮：

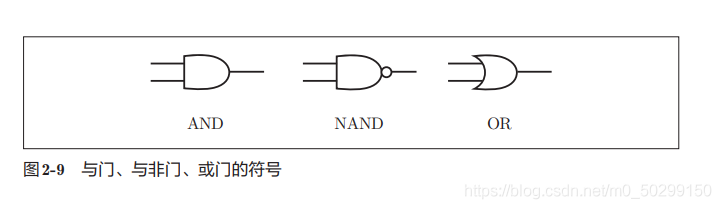

即通過與門、或門、與非門的組合來實作異或門，

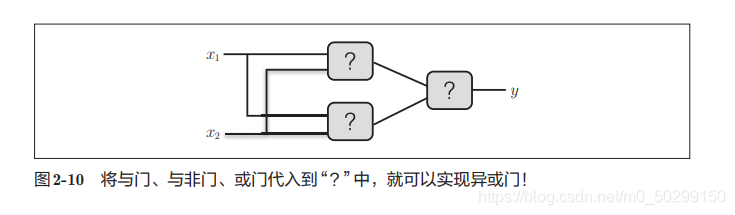

尋找實作異或門的組合：

在這里插入圖片描述

2.3.3 異或門的實作

列出與門的真值表：

x 1 x_{1} x1?	x 2 x_{2} x2?	y y y (AND)
0	0	0
1	0	0
0	1	0
1	1	1

列出與非門的真值表：

x 1 x_{1} x1?	x 2 x_{2} x2?	s 1 s_{1} s1? (NAND)
0	0	1
1	0	0
0	1	0
1	1	0

列出或門的真值表：

x 1 x_{1} x1?	x 2 x_{2} x2?	s 2 s_{2} s2? (OR)
0	0	0
1	0	1
0	1	1
1	1	1

則可發現：

s 1 s_{1} s1?(NAND)	s 2 s_{2} s2?(OR)	y y y (AND)
1	0	0
1	1	1
1	1	1
0	1	0

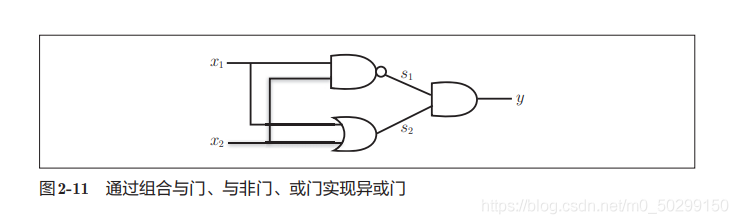

因此可作如下組合：
在這里插入圖片描述
Python實作：

import numpy as np

def AND(x1,x2):
    x = np.array([x1,x2])
    w = np.array([0.5,0.5])
    b = -0.7
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

def NAND(x1,x2):
    x = np.array([x1,x2])
    w = np.array([-0.5,-0.5])
    b = 0.7
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

def OR(x1,x2):
    x = np.array([x1,x2])
    w = np.array([0.5,0.5])
    b = -0.2
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

def XOR(x1, x2):
	s1 = NAND(x1, x2)
	s2 = OR(x1, x2)
	y = AND(s1, s2)
	return y

x1, x2 = map(int, input().split())
print(XOR(x1, x2))

C++實作：

#include<iostream>
using namespace std;
bool AND(bool x1,bool x2);
bool NAND(bool x1,bool x2);
bool OR(bool x1,bool x2);
bool XOR(bool x1,bool x2);

int main()
{
	bool x1,x2;
	cin>>x1>>x2;
	cout<<XOR(x1,x2);

	return 0;
}

bool AND(bool x1,bool x2)
{
	double w1 = 0.5,w2 = 0.5,b = -0.7;
	double tmp = x1*w1+x2*w2+b;
	return tmp <= 0 ? 0 : 1;
}

bool NAND(bool x1,bool x2)
{
	double w1 = -0.5,w2 = -0.5,b = 0.7;
	double tmp = x1*w1+x2*w2+b;
	return tmp <= 0 ? 0 : 1;
}

bool OR(bool x1,bool x2)
{
	double w1 = 0.5,w2 = 0.5,b = -0.2;
	double tmp = x1*w1+x2*w2+b;
	return tmp <= 0 ? 0 : 1;
}

bool XOR(bool x1,bool x2)
{
	double s1 = NAND(x1, x2);
	double s2 = OR(x1, x2);
	double y = AND(s1,s2);
	return y;
}

2.3.4 多層感知機

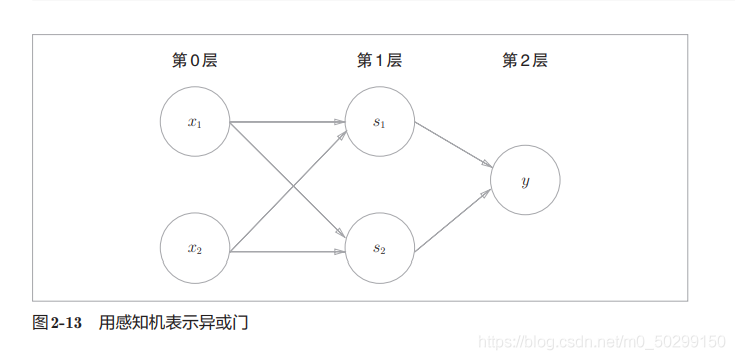

疊加了超過兩層的感知機被稱為多層感知機，異或門就是通過雙層感知機實作的，多層感知機可以實作單層感知機實作不了的結構，通過疊加層（加深層），感知機能進行更加靈活的表示，
在這里插入圖片描述
上圖所示的2層感知機中，先在第0層和第1層的神經元之間進行信號的傳送和接收，然后在第1層和第2層之間進行信號的傳送和接收，具體如下所示：

1.第0層的兩個神經元接收輸入信號，并將信號發送至第1層的神經元，
2.第1層的神經元將信號發送至第2層的神經元，第2層的神經元輸出y，

2.4 感知機和計算機

兩層感知機（使用sigmoid函式為激活函式）就可以表示任意函式，
《計算機系統要素：從零開始構建現代計算機》：以深入理解計算機為主題，論述了僅通過 NAND構建可運行俄羅斯方塊的計算機的程序，
