寫作目的

BatchNorm作業中一直在用，之前也看了好幾遍paper，一直沒有理解透徹，最近OpenMMLab發布了BN的pytorch原始碼解讀，跟著其理了一遍BN的實作，有了新的理解，特此記錄，

BatchNorm初衷

緩解造成深度神經網路訓練難的一個問題—— internal covariate shift（在訓練程序中，由于前面層的引數改變導致每層的輸入分布在不斷改變），

BatchNorm原理

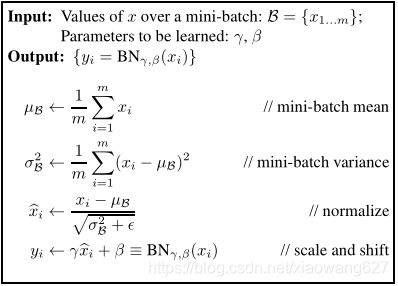

BatchNorm in Training

上述公式為原Paper中給出的公式，這里有幾個比較困惑的問題：
（1）為什么歸一化之后又要加gamma和beta，破壞歸一化分布？
該問題在原論文（Sec3）中能找到答案，直接歸一化會丟失一些學習到的特征，為了保證插入的模塊能完成恒等變換，能將歸一化后的分布恢復為原始學習到的分布，加入了引數gamma和beta，在極端情況gamma等于方差，beta等于均值的時候BN能恢復原始的輸入，
個人理解，這里在保留原始特征和歸一化之間做了一個折中，使得BN輸出的特征既能盡可能保持之前網路學習到的特征，同時也能盡可能歸一化特征分布，
(2) 為什么均值和方差在除了channel之外的其他維度上求，
對應于卷積計算程序，輸入的channel是多大，其對應的feature map就有多深，即每個channel對應于一個二維的核（cs231n），同理每個channel對應一個mean和variance統計值，也對應一個gamma和一個bata，

BatchNorm in Inference

上述公式為原paper中給出的公式，有一個比較困惑的問題：
（1）為什么inference時的公式和training時的公式看上去不一樣？

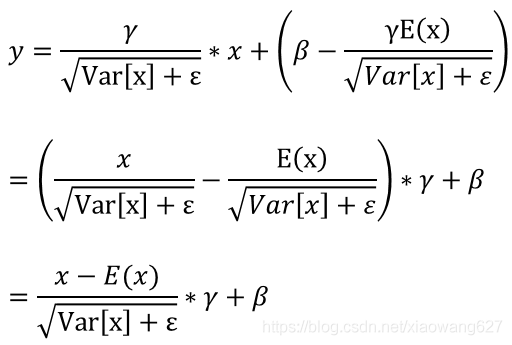

將該式子變換為gamma和beta的公式，如下所示：

現在看上去就和訓練時候是一樣了，但是由于測驗時候均值、方差以及引數gamma和beta都不用計算，所以寫成了原paper中所示的形式，省去了除法計算，

BatchNorm計算

參考OpenMMLab對PyTorch中BatchNorm實作的解讀，手動計算BatchNorm，程序如下所示，
首先明確一下BatchNorm的輸入是什么——在卷積層之后的BatchNorm輸入是卷積層的output，即一個shape為NCHW的tensor，假設其輸入為以下N=2，C=3，H=2，W=2的隨機tensor，

>>> inputs = torch.randn(2, 3, 2, 2)
>>> inputs
tensor([[[[-0.8030,  0.2264],
          [-0.8409, -0.9273]],
         [[-0.5455, -0.7653],
          [ 0.3283, -0.1631]],
         [[-0.1568,  1.5355],
          [ 1.7826,  0.8605]]],
        [[[-1.9135,  1.2265],
          [ 1.5482, -0.1545]],
         [[ 2.3411,  1.5531],
          [ 0.9359,  1.1492]],
         [[-0.2346, -0.7456],
          [ 0.0338, -0.8034]]]])

即第一個樣本的卷積層output為：

[[[-0.8030,  0.2264],
  [-0.8409, -0.9273]],
 [[-0.5455, -0.7653],
  [ 0.3283, -0.1631]],
 [[-0.1568,  1.5355],
  [ 1.7826,  0.8605]]]

第二個樣本的卷積層output為：

[[[-1.9135,  1.2265],
  [ 1.5482, -0.1545]],
 [[ 2.3411,  1.5531],
  [ 0.9359,  1.1492]],
 [[-0.2346, -0.7456],
  [ 0.0338, -0.8034]]]

（1）在N的維度上求均值，得到兩個樣本的平均特征，shape為CHW，結果如下所示：

tensor([[[-1.3582,  0.7265],
         [ 0.3537, -0.5409]],
        [[ 0.8978,  0.3939],
         [ 0.6321,  0.4930]],
        [[-0.1957,  0.3950],
         [ 0.9082,  0.0286]]])

此處即對應位置的兩個數相加除以2，如左上角-1.3582 = (-0.8030-1.9135)/2
（2）對于該平均特征，在H的維度上求均值，shape為C*W，結果如下所示：

tensor([[-0.5023,  0.0928],
        [ 0.7650,  0.4435],
        [ 0.3562,  0.2118]])

此處即對沒一列求平均，例如左上角-0.5023 = (-1.3582+0.3537)/2
（3）在W的維度上繼續求平均，得到最終的inputs_mean，為一個C維的tensor，結果如下所示：

inputs_mean = tensor([-0.2048,  0.6042,  0.2840])

此處即對每一行求平均，例如第一個數 -0.2048= (-0.5023 + 0.0928)/2
（4）按照上述三步同樣的方法求得方差，如下所示：

inputs_var = tensor([1.1893, 1.0233, 0.8641])#unbiased=False,有偏

（5）根據求出的均值和方差對輸入進行歸一化：

    inputs = inputs - inputs_mean[None, ..., None, None]
    inputs = inputs / torch.sqrt(inputs_var[None, ..., None, None] + eps)

（6）對歸一化后的結果乘以gamma并加上beta：

 inputs = inputs * bn_weight[..., None, None] + bn_bias[..., None, None]

（7）更新均值running_mean 和方差running_var，用于推理，

	running_mean = running_mean * (1 - momentum) + momentum * inputs_mean
    running_var = running_var * (1 - momentum) + momentum * inputs_var * n / (n - 1)

BatchNorm的優點

結合以上分析，進一步理解BatchNorm的優點：
（1）允許使用更大的學習率，使得訓練更快，
原因：BatchNorm能阻止大學習率使得引數發生大的變化后，輸出落入非線性函式的飽和區域；另外大的學習率相當于放大了引數，這樣會增加反傳的梯度，造成梯度爆炸，在采用了BatchNorm之后，反向傳播將不會受到引數縮放的影響，（sec3.3）
（2）有正則化的效果，一些情況下可以去除drop out，
原因：采用BatchNorm的時候，網路會同時看到一個batch樣本的統計量（均值、方差），而不是一個樣本，達到了正則化的效果，一個batch樣本采樣約隨機，正則化效果越好，
（3）使用sigmoid等非線性層時的梯度不容易消失，
原因：BatchNomr能將非線性層輸入分布更多的拉到0附近（非線性層梯度較大的區間），

加速BN網路訓練的方法

在原論文（sec4.2.1)中，作者提出了一些讓BN作業得更好得技巧，如下所示：
（1）增加學習率，
（2）移除Dropout，
（3）減少權重的L2正則化，比如除以5，
（4）加快學習率衰減的step，
（5）更徹底的Shuffle訓練樣本，
（6）減小 photometric distortions（光度畸變），
（7）移除 Local Response Normalization，

BN合并到卷積層

在模型部署時，往往需要把BN合并到卷積層，已加快推理，合并BN的公式推導如下：
