華為 MPLS的資料轉發流程

哈嘍，大家好！我是藝博東 ，是一個思科出身、專注于華為的網工；好了，話不多說，我們直接進入正題，

愛對了人，每天都過情人節，

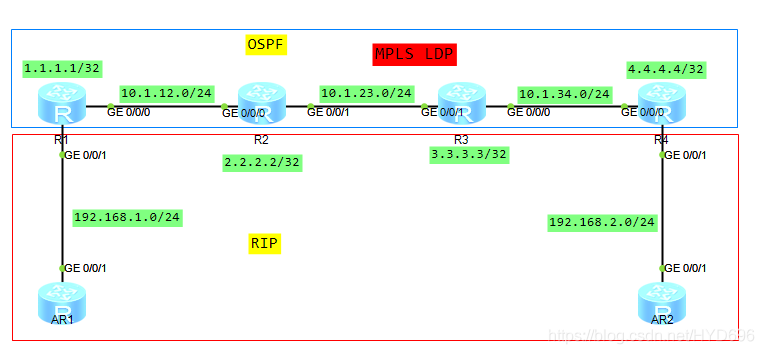

一、拓撲

需求：4.4.4.4/32 訪問1.1.1.1/32的MPLS的資料轉發流程

二、底層配置

R1

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 10.1.12.1 24
[R1-GigabitEthernet0/0/0]q
[R1]int LoopBack0
[R1-LoopBack0]ip address 1.1.1.1 32
[R1-LoopBack0]q
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.1.2 24
[R1-GigabitEthernet0/0/1]q
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.1.12.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R1]mpls lsr-id 1.1.1.1
[R1]mpls
[R1-mpls]mpls ldp
[R1-mpls]q
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]mpls
[R1-GigabitEthernet0/0/0]mpls ldp
[R1-GigabitEthernet0/0/0]q
[R1]rip
[R1-rip-1]network 192.168.0.0
[R1-rip-1]v 2
[R1-rip-1]import-route ospf
[R1-rip-1]ospf
[R1-ospf-1]import-route rip
[R1-ospf-1]q

R4

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip address 10.1.34.4 24
[R4-GigabitEthernet0/0/0]q
[R4]int LoopBack0
[R4-LoopBack0]ip address 4.4.4.4 32
[R4-LoopBack0]q
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1]ip address 192.168.2.2 24
[R4-GigabitEthernet0/0/1]q
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]network 10.1.34.4 0.0.0.0
[R4-ospf-1-area-0.0.0.0]q
[R4]mpls lsr-id 4.4.4.4
[R4]mpls
[R4-mpls]mpls ldp
[R4-mpls]q
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]mpls
[R4-GigabitEthernet0/0/0]mpls ldp
[R4-GigabitEthernet0/0/0]q
[R4]rip
[R4-rip-1]network 192.168.0.0
[R4-rip-1]v 2
[R4-rip-1]import-route ospf
[R4-rip-1]ospf
[R4-ospf-1]import-route rip
[R4-ospf-1]q

R2

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 10.1.12.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 10.1.23.2 24
[R2-GigabitEthernet0/0/1]q
[R2]int LoopBack0
[R2-LoopBack0]ip address 2.2.2.2 32
[R2-LoopBack0]q
[R1]ospf 1 router-id 2.2.2.2
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.1.12.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.1.23.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R4-ospf-1]q
[R2]mpls lsr-id 2.2.2.2
[R2]mpls
[R2-mpls]mpls ldp
[R2-mpls]q
[R2-GigabitEthernet0/0/0]mpls
[R2-GigabitEthernet0/0/0]mpls ldp
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]mpls
[R2-GigabitEthernet0/0/1]mpls ldp

R2和R3的配置類似

AR1

[Huawei]sysname AR1
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 192.168.1.1 24
[AR1-GigabitEthernet0/0/1]q
[AR1]rip
[AR1-rip-1]net 192.168.1.0
[AR1-rip-1]v 2
[AR1-rip-1]q

AR1和AR2的配置類似

[R4]display mpls lsp

三、測驗

[R4]display fib

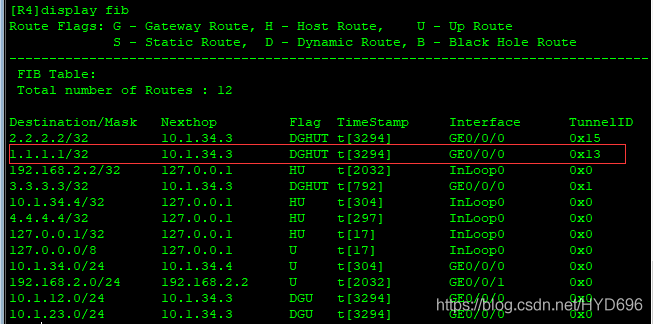

1.1.1.1/32的Tunnel ID為0x13

[R4-diagnose]display mpls nhlfe

根據fib表的Tunnel ID 是0x13，找到對應的nhlfe下一跳標簽轉發表項，從而得到了出介面是G0/0/0，下一跳是10.1.34.3，做壓入標簽動作，出標簽是1026，

[R3-diagnose]display mpls ilm

查看ilm表項，根據如標簽為1026，tunnel ID為0x18，

[R3-diagnose]display mpls nhlfe

根據tunnel ID為0x18，找到對應的nhlfc，可以知道出介面是G0/0/1，下一跳是10.1.23.2，做轉換標簽動作，出標簽是1026，

[R2-diagnose]display mpls ilm

查看ilm表項，根據如標簽為1026，tunnel ID為0x6，

[R2-diagnose]display mpls nhlfe

根據tunnel ID為0x6，找到對應的nhlfc，可以知道出介面是G0/0/0，下一跳是10.1.12.1，做轉換標簽動作，出標簽是3，

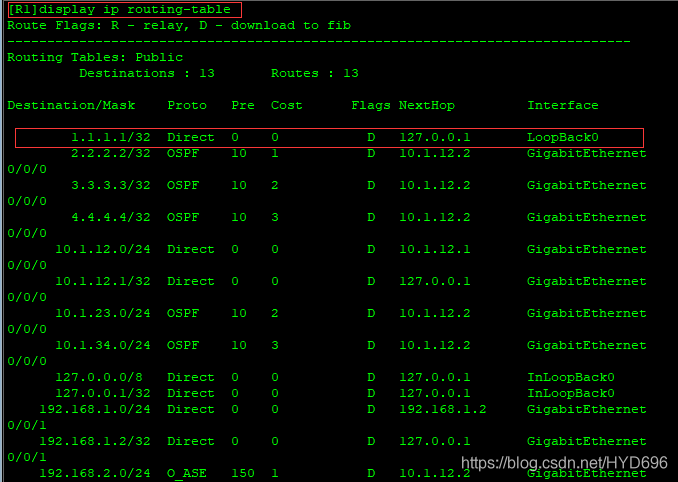

[R1]display ip routing-table

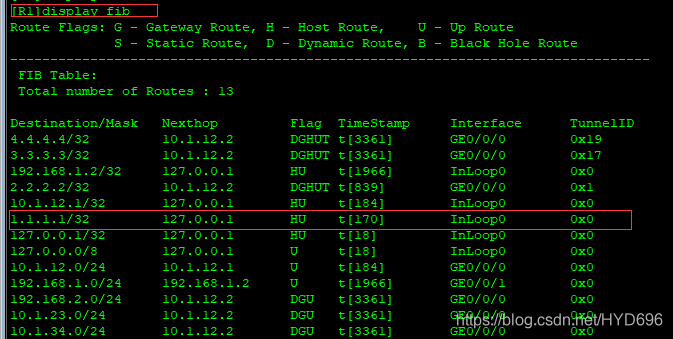

[R1]display fib

反過來的資料轉發流程也是一樣的原理，1.1.1.1/32 訪問4.4.4.4/32 的MPLS的資料轉發流程，

四、概述

4.1 首先根據 FIB 表查找相應的轉發條目，轉發條目中包含 tunnel id 欄位

（1）如果 tunnel id 為 0X0，則進行 IP 轉發；
（2）如果 tunnel id 為非 0X0，則進入 MPLS 轉發流程，

4.2 Ingress的處理，通過查詢fib表和下一跳標簽轉發表項指導報文的轉發

（1）首先查看fib表，根據目的IP地址找到對應的Tunnel ID；
（2）根據fib表的Tunnel ID找到對應的nhlfe，將fib和nhlfe表現關聯起來，FTN
（3）查看nhlfe表項，可以知道出介面，下一跳，出標簽，標簽的操作型別
（4）在ip報文中壓入出標簽，同時處理TTL，然后將封裝好的MPLS報文發送給下一跳，

4.3 Transit的處理，通過查詢ilm入標簽映射表和下一跳標簽轉發表項指導mpls報文的轉發

（1）根據mpls的標簽查看對用的ilm，可以得到Tunnel ID
（2）根據ilm的Tunnel ID找到nhlfc
（3）查看nhlfc，可以知道出介面，下一跳，出標簽和標簽的操作型別
（4）Mpls報文的處理方式根據不同的label而不同
1)如果label大于等于16的話，則用新的標簽替換MPLS報文的舊標簽，同是處理TTL，然后將替換完的標簽的mpls報文發送給下一跳，
2)如果label等于3，則直接彈出標簽，同時處理TTL，然后進行ip轉發或下一層標簽轉發，

4.4 Egreess處理，通過查詢ilm指導mpls報文轉發，或者查詢路由表指導ip報文的轉發

（1）如果egree收到ip報文，則查看路由表，進行ip轉發，

（2）如果egree收到mpls報文，則查看ilm知道標簽的操作型別，同時處理TTL
1)如果標簽中的堆疊底標識S=1，表明該標簽是堆疊底標簽，之間進行IP轉發
2)如果標簽中的堆疊底標識S=0，表明還有下一層標簽，繼續進行下一層標簽轉發，
