物聯網網路協議-MQTT協議的使用

非加密訊息傳輸

物聯網系統中網路協議是物聯網設備之間溝通的“語言”，使用同一種語言，雙方才能通信成功，MQTT 協議是最流行的一種，它甚至已經成為物聯網系統事實上的網路協議標準，

第一步是安裝 hbmqtt，它是一個開源的基于 Python 語言的 MQTT Broker 軟體，正好包括我們需要使用一些工具，hbmqtt通過打開終端輸入 pip 命令就可以安裝，這也是選擇使用它的主要原因，
不過要注意的是，hbmqtt 是基于 Python3 實作的，因此這里使用的是 pip3 工具，

pip3 install hbmqtt

安裝完成后，我們就可以使用 hbmqtt 中提供的 hbmqtt_sub 和 hbmqtt_pub 這兩個命令列工具了，通過名字，你應該也可以看出 hbmqtt_sub 可以充當訂閱者的角色；hbmqtt_pub 可以作為訊息的發布者，
至于訂閱者和發布者之間的經紀人，也就是 MQTT Broker，我們使用 Eclipse 免費開放的在線 Broker 服務，
鏈接: link.
打開鏈接，你可以看到關于埠的介紹資訊，加密和非加密方式都支持，而且還有基于 Websocket 的實作，這對基于前端網頁的應用來說是非常有利的，
我們先使用 1883 埠的非加密方式，然后為訊息傳輸確定一個主題（Topic），主題確定了訊息的類別，用于訊息過濾，我們可以把主題可以設為“/geektime/iot”，

/geektime/iot

接著，我們在電腦的終端界面輸入下面的命令，就可以訂閱這個主題訊息：

hbmqtt_sub --url mqtt://mqtt.eclipse.org:1883 -t /geektime/iot

如果你想了解一些命令的執行細節，可以在上面的命令中加上 “-d” 引數，
現在，我們啟動另外一個終端界面，通過 hbmqtt_pub 發布一個 “/geektime/iot” 主題的訊息：

hbmqtt_pub --url mqtt://mqtt.eclipse.org:1883 -t /geektime/iot -m Hello,World!

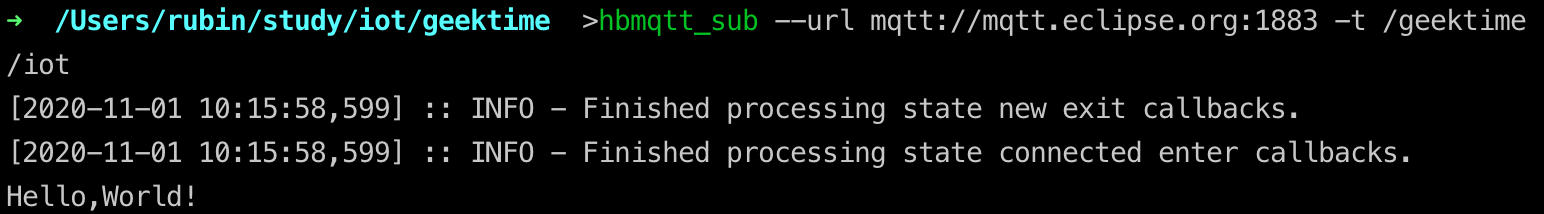

通過 Eclipse 的開放 Broker 作為“經紀人”，訊息被傳輸到了我們通過 hbmqtt_sub 運行的訂閱者那里，下圖是終端界面上運行的結果，一個完整的訊息傳輸程序就這樣完成了，

MQTT 在物聯網領域的優勢

MQTT 的生態很完善

在使用 MQTT 的時候會覺得很方便，可供挑選的方案有很多,可以支持多種語言，類似的 MQTT Broker 軟體，你還可以選擇基于 C 語言的Mosquitto，基于 Erlang 語言的VerneMQ等，
至于 MQTT 的客戶端（Client）實作，也有成熟的 Python、C、Java 和 JavaScript 等各種編程語言的開源實作，
而且，還有很多商業公司在持續運營功能更豐富、支持更完備的商業版 Broker 實作，比如提供高并發能力的集群特性、方便拓展的插件機制等，這些會大大提高我們技術開發者的作業效率，

MQTT 自身的“基因”很強大

阿里云、華為云、騰訊云和微軟 Azure 這些大廠，之所以不約而同地選擇 MQTT 協議作為物聯網設備的“第一語言”，不僅是因為 MQTT 的生態完善，MQTT 協議本身的優秀設計也是重要的因素，
它在設計上的優點體現在主要有五個方面：
1.契合物聯網大部分應用場景的發布 - 訂閱模式，
2.能夠滿足物聯網中資源受限設備需要的輕量級特性，
3.時刻關注物聯網設備低功耗需求的優化設計，
4.針對物聯網中多變的網路環境提供的多種服務質量等級，
5.支持在物聯網應用中越來越被重視的資料安全，

發布 - 訂閱模式

剛才通信程序，是一個發布者和一個訂閱者的情況，在這之后，你可以再打開一個終端界面，重復和之前一樣的命令，再啟動一個訂閱者，

hbmqtt_sub --url mqtt://mqtt.eclipse.org:1883 -t /geektime/iot

現在，這兩個訂閱者都訂閱了“/geektime/iot” 主題的訊息，
然后，你再次使用 hbmqtt_pub 發送訊息，就可以看到兩個訂閱者都收到了同樣的訊息，這是發布 - 訂閱模式的典型特征，

因為采用了發布 - 訂閱模式，MQTT 協議具有很多優點，
比如能讓一個傳感器資料觸發一系列動作；
網路不穩定造成的臨時離線不會影響作業；
方便根據需求動態調整系統規模等，
這使得它能滿足絕大部分物聯網場景的需求，

輕量級協議：減少傳輸資料量

MQTT 是一個輕量級的網路協議，這一點也是它在物聯網系統中流行的重要原因，畢竟物聯網中大量的都是計算資源有限、網路帶寬低的設備，
這種“輕量級”體現在兩個方面，
一方面，MQTT 訊息采用二進制的編碼格式，而不是 HTTP 協議那樣的文本的表述方式，
這樣子做的好處就是可以充分利用位元組位，協議頭可以很緊湊，從而盡量減少需要通過網路傳輸的資料量，
比如，分析 HTTP 的一個請求抓包，它的訊息內容是下面這樣的（注意：空格和回車、換行符都是訊息的組成部分）：

GET /account HTTP/1.1    <--注釋：HTTP請求行
Host: time.geekbang.com  <--注釋：以下為HTTP請求頭部
Upgrade-Insecure-Requests: 1
User-Agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10.15; rv:81.0) Gecko/20100101 Firefox/81.0
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/webp,*/*;q=0.8
Accept-Encoding: gzip, deflate, sdch
Accept-Language: zh-CN,zh;q=0.8,en;q=0.6
     <--注釋：這個空行是必須的，即使下面的請求體是空的

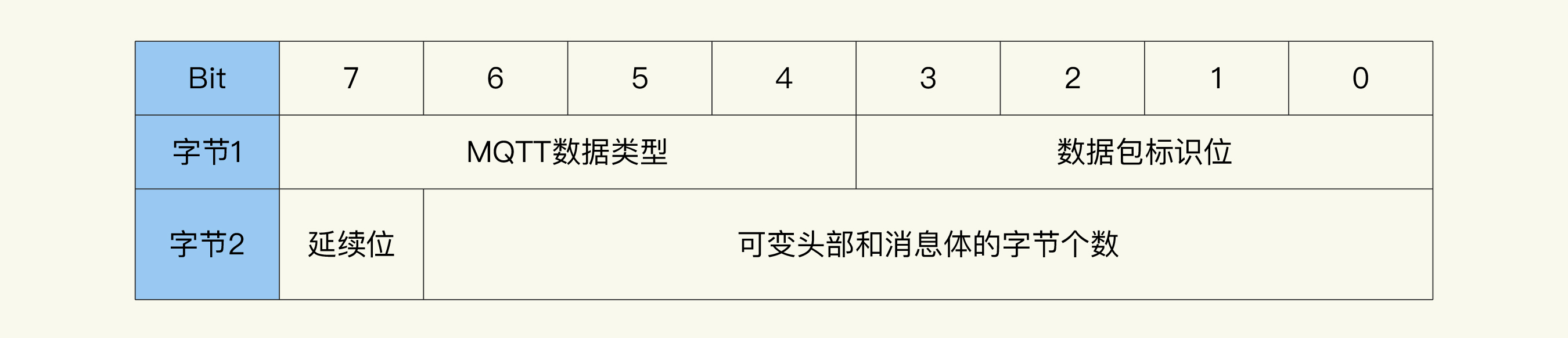

在 HTTP 協議傳輸的這段文本中，每個字符都要占用 1 個位元組，而如果使用 MQTT 協議，一個位元組就可以表示很多內容，下面的圖片展示了 MQTT 的固定頭的格式，這個固定頭只有 2 個位元組：

第一個位元組分成了高 4 位（4～7）和低 4 位（0～3）；低 4 位是資料包標識位，其中的每一位元位又可以表示不同的含義；高 4 位是不同資料包型別的標識位，
第二個位元組表示資料包頭部和訊息體的位元組共個數，其中最高位表示有沒有第三位元組存在，來和第二個位元組一起表示位元組共個數，
如果有第三個位元組，那它的最高位表示是否有第四個位元組，來和第二個位元組、第三個位元組一起表示位元組總個數，依此類推，還可能有第四個位元組、第五個位元組，不過這個表示可變頭部和訊息體的位元組個數的部分，最多也只能到第五個位元組，所以可以表示的最大資料包長度有 256MB，
比如，一個請求建立連接的 CONNECT 型別資料包，頭部需要 14 個位元組；發布訊息的 PUBLISH 型別資料包頭部只有 2～4 個位元組，

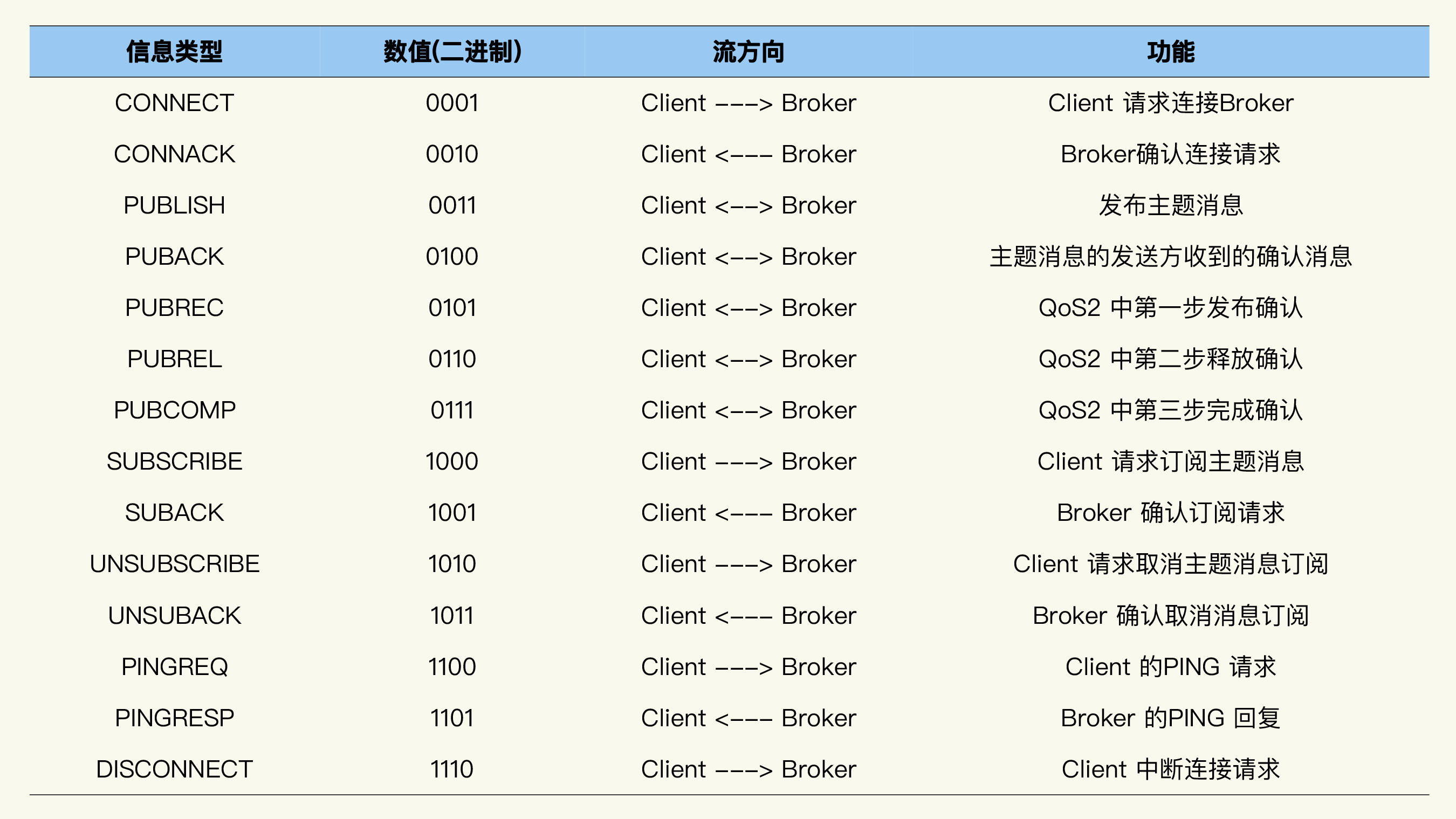

輕量級的另一方面，體現在訊息的具體互動流程設計非常簡單，所以 MQTT 的互動訊息型別也非常少，為了方便后面的講解，我在這里整理了一個表格，總結了 MQTT 不同的資料包型別的功能和發訊息的流向，
從表格可以看出，MQTT 3.1.1 版本一共定義了 14 種資料包的型別，在第一個位元組的高 4 位中分別對應從 1 到 14 的數值，

功耗優化：節約電量和網路資源

除了讓協議足夠輕量，MQTT 協議還很注重低功耗的優化設計，這主要體現在對能耗和通信次數的優化，
比如，MQTT 協議有一個 Keepalive 機制，它的作用是，在 Client 和 Broker 的連接中斷時，讓雙方能及時發現，并重新建立 MQTT 連接，保證主題訊息的可靠傳輸，
這個機制作業的原理是：Client 和 Broker 都基于 Keepalive 確定的時間長度，來判斷一段時間內是否有訊息在雙方之間傳輸，這個 Keepalive 時間長度是在 Client 建立連接時設定的，如果超出這個時間長度，雙方沒有收到新的資料包，那么就判定連接斷開，

除了 Keepalive 機制，MQTT 5.0 中的重復主題特性也能幫助我們節省網路資源，
Client 在重復發送一個主題的訊息時，可以從第二次開始，將主題名長度設定為 0，這樣 Broker 會自動按照上次的主題來處理訊息，這種情況對傳感器設備來說十分常見，所以這個特性在作業中很有實際意義，

3 種 QoS 級別：可靠通信
除了計算資源有限、網路帶寬低，物聯網設備還經常遇到網路環境不穩定的問題，尤其是在移動通信、衛星通信這樣的場景下，比如共享單車，如果用戶已經鎖車的這個訊息，不能可靠地上傳到服務器，那么計費就會出現錯誤，結果引起用戶的抱怨，這樣怎么應對呢？
這個問題產生的背景就是不穩定的通信條件，所以 MQTT 協議設計了 3 種不同的 QoS （Quality of Service，服務質量）級別，你可以根據場景靈活選擇，在不同環境下保證通信是可靠的，
這 3 種級別分別是：
QoS 0，表示訊息最多收到一次，即訊息可能丟失，但是不會重復，
QoS 1，表示訊息至少收到一次，即訊息保證送達，但是可能重復，
QoS 2，表示訊息只會收到一次，即訊息有且只有一次，

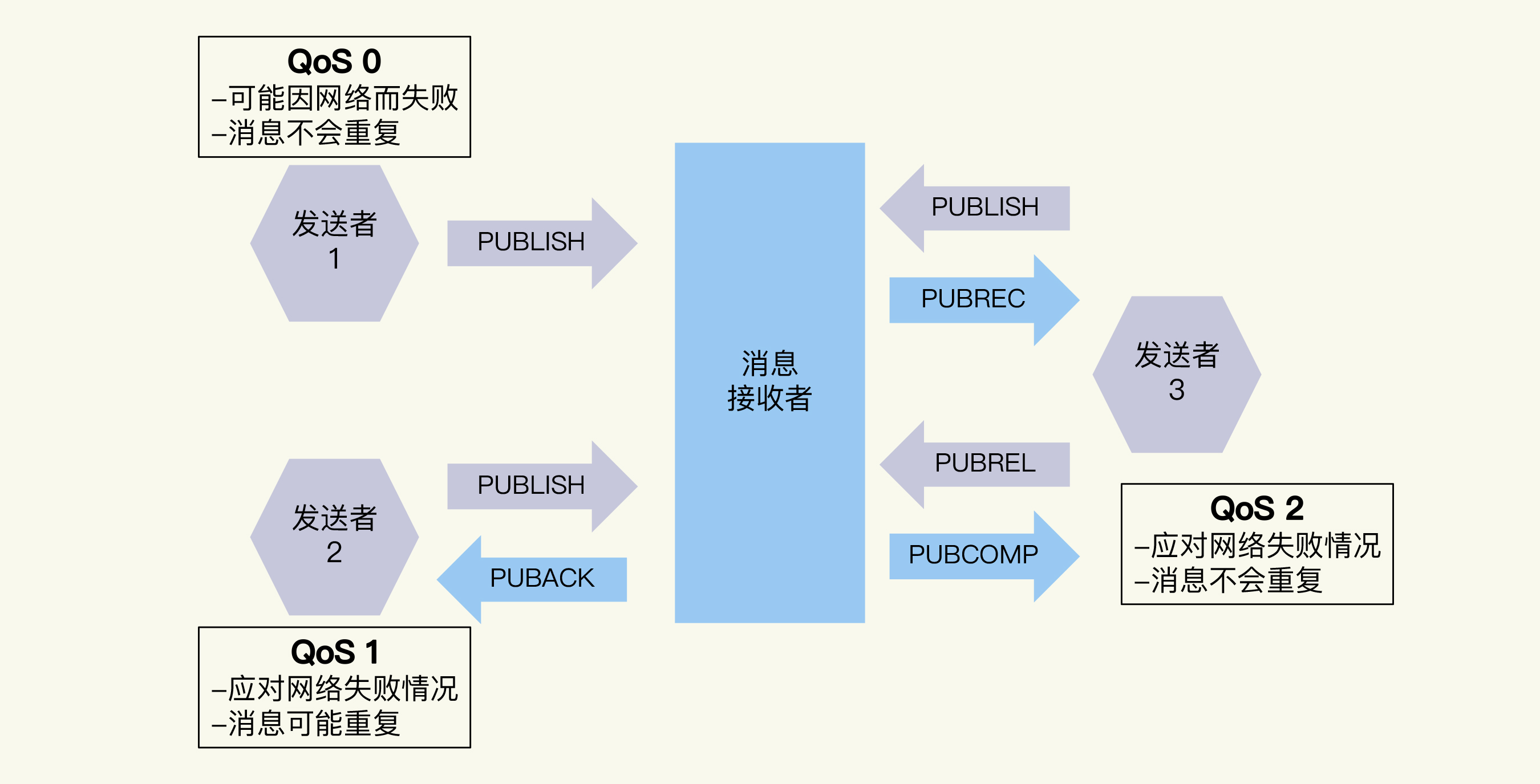

我用一張圖展示了它們各自的特點，可以看到，QoS 0 和 QoS 1 的流程相對比較簡單；而 QoS 2 為了保證有且只有一次的可靠傳輸，流程相對復雜些，
正常情況下，QoS 2 有 PUBLISH、PUBREC、PUBREL 和 PUBCOMP 4 次互動，
至于“不正常的情況”，發送方就需要重復發送訊息，比如一段時間內沒有收到 PUBREC 訊息，就需要再次發送 PUBLISH 訊息，不過要注意，這時要把訊息中的 “重復”標識設定為 1，以便接收方能正確處理，同樣地，如果沒有收到 PUBCOMP 訊息，發送方就需要再次發送 PUBREL 訊息，

安全傳輸

說到安全傳輸，首先我們需要驗證 Client 是否有權限接入 MQTT Broker，為了控制 Client 的接入，MQTT 提供了用戶名 / 密碼的機制，在建立連接程序中，它可以通過判斷用戶名和密碼的正確性，來篩選有效連接請求，但是光靠這個機制，還不能保證網路通信程序中的資料安全，因為在明文傳輸的方式下，不止設備資料，甚至用戶名和密碼都可能被其他人從網路上截獲而導致泄漏，于是其他人就可以偽裝成合法的設備發送資料，
所以還需要通信加密技術的支持，
MQTT 協議支持 SSL/TLS 加密通信方式，采用 SSL/TLS 加密之后，MQTT 將轉換為 MQTTS，這有點類似于 HTTP 和 HTTPS 的關系，
我們只要將前面測驗的命令修改一下，將 “mqtt://” 改為 “mqtts://”，埠改為 8883，就可以用 SSL/TLS 加密通信方式連接到 Eclipse 提供的開放 Broker，
如果這個的 SSL 證書已經過期了，連接會失敗，
這里再提供另一個方式，供測驗使用)
輸入“mqtts://test.mosquitto.org:8883”，把開放 Broker 切換到這個鏈接,
鏈接: link.
從鏈接中下載一個客戶端證書，然后通過下面的命令訂閱主題訊息：

hbmqtt_sub --url mqtts://test.mosquitto.org:8883 -t /geektime/iot --ca-file ~/Downloads/mosquitto.org.crt

接著，我們再通過下面的命令測驗發布訊息：

hbmqtt_pub --url mqtts://test.mosquitto.org:8883 -t /geektime/iot -m Hello,World! --ca-file ~/Downloads/mosquitto.org.crt

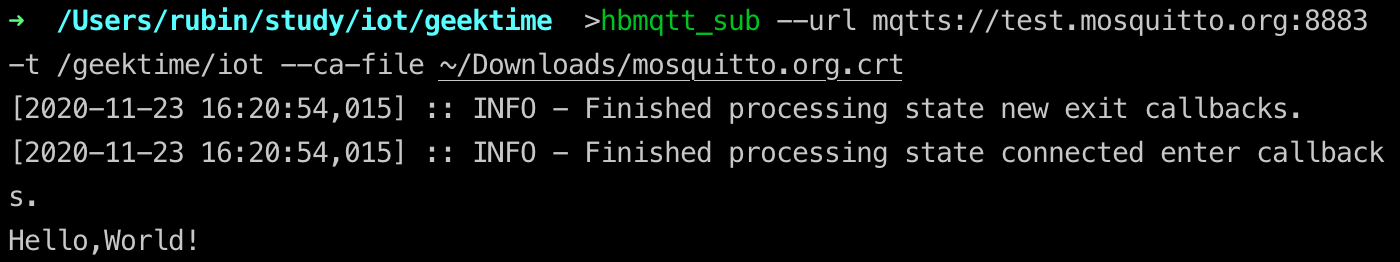

最后在運行 hbmqtt_sub 命令的終端，就可以看到 Hello,World! 的訊息：
