板上要集成一個±18V供電的模擬信號處理電路，包括線圈驅動、小信號拾取、濾波、二級放大等部分，因此，需要板上提供±18V電源，正負電壓需要分開控制，因為正電壓需要兼作485傳感器供電，此時關閉負電壓部分節省耗電以及保護模擬端，

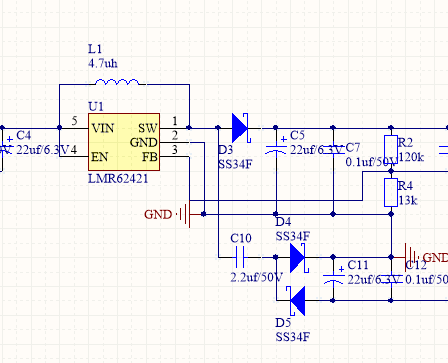

boost升壓單路+倍壓整流電路
器件少、結構簡單，便于除錯，但該電路負電源部分紋波較大，供電能力較差，不方便獨立控制，因此放棄，

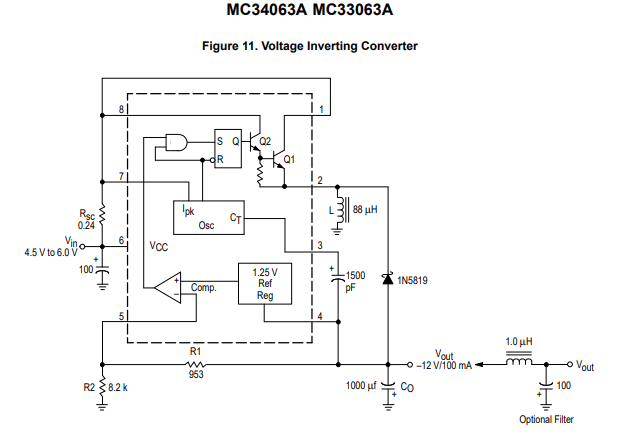

想起之前34063，一枚芯片即可以實作升壓，也可以降壓，還能反轉，參考一下34063電路：
此時，34063以buck電路模式作業，芯片地、反饋采樣電路地均連接在負電壓輸出端，buck電路輸出端連接在輸入地上，buck電路新建立的“浮地”就是負電壓輸出端，
此時，34063輸入電壓為Vin+|Vout|，輸出電壓為Vout，作業壓降為Vin，
那么，與此時34063作業模式類似的buck降壓芯片，應該都可以完成電壓反轉，我這里的電路指標為：輸入3.3-5V，輸出-18V，那么此時芯片的真實輸入電壓為23V，輸出電壓18V，壓降5V，

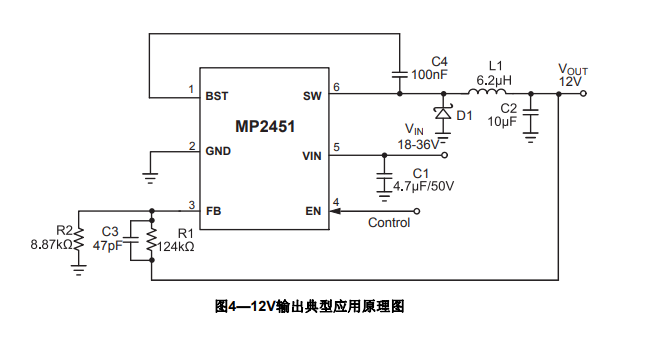

這里選擇mps家mp2451降壓芯片，

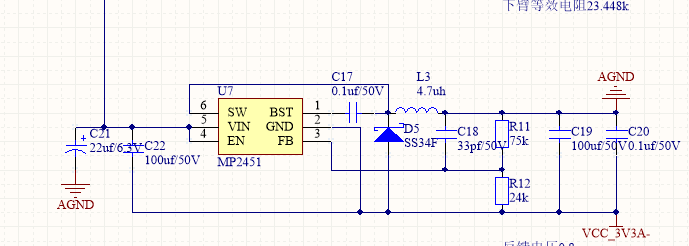

將其略微改變，變成一個電壓反轉電路：

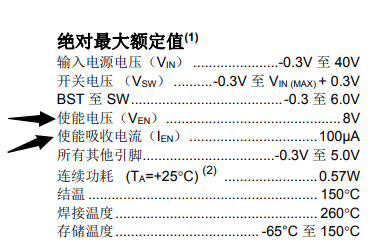

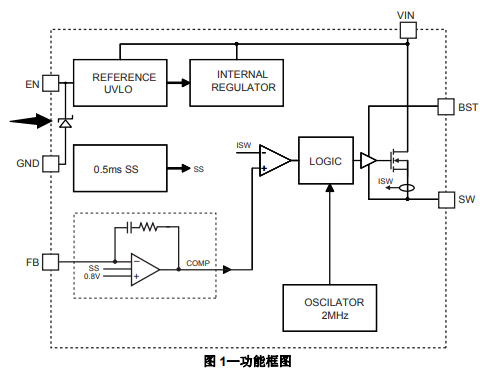

layout并送交jlc打樣回來測驗后，發現一個問題：由于EN腳與Vin腳直接連接，此時的EN管腳直接加上了23V電壓，芯片EN腳直接損壞，
這個問題在En與Vin之間連接一個10k電阻后消失，電路正常作業，
電路效率：輸入4.6V、0.183A，輸出-18.3V、負載電阻470R，計算轉換效率約85%左右，
總結：以DCDC方式產生負電壓，除boost電路+電容+肖特基二極管組成一個反向倍壓整流外，還可以使用buck電路修改地平面方式產生負電壓，前者電路結構簡單，可以輸出不同電平的多路電壓，但輸出功率小，效率低；后者只能產生單路負電壓，但輸出電流大轉換效率高，但使用后者時，注意考慮芯片的控制管腳耐壓性能，一定不要將EN腳與VIN腳連接在一起，
考慮使用stm32的開漏輸出+上拉電路，應該可以控制buck電壓反轉電路，使能電路時，GPIO設為開漏上拉，以stm32內置的40k弱上拉電阻保護buck芯片EN引腳；失能電路時，上拉失效，En引腳無電流流入，芯片不作業，當然，最好給芯片EN管腳增加一個1M下拉電阻以提高失能穩定性，
