▌01 發光碟
1.背景介紹
光電信標 是用于 全國大學生智能車競賽 中的信標所使用的比賽信標,它通過紅色、紅外引導車模追逐點亮的信標運動,這個比賽可以單個車模運行、也可以兩個車模進行對抗比賽,

在 第十六屆智能車競賽 中,信標組采用 無線充電并導航 ,在 節能充電信標 上包括有三種信號用于導航:
- 紅色LED
- 紅外LED
- 高頻無線信號(100kHz ~ 200kHz)
其中的紅色與紅外LED導航信號采用與最初的光電信標相同的方式,
本文對于最初的光電信標特性進行測驗,對節能充電信標中的光電盤的設計提供資料,

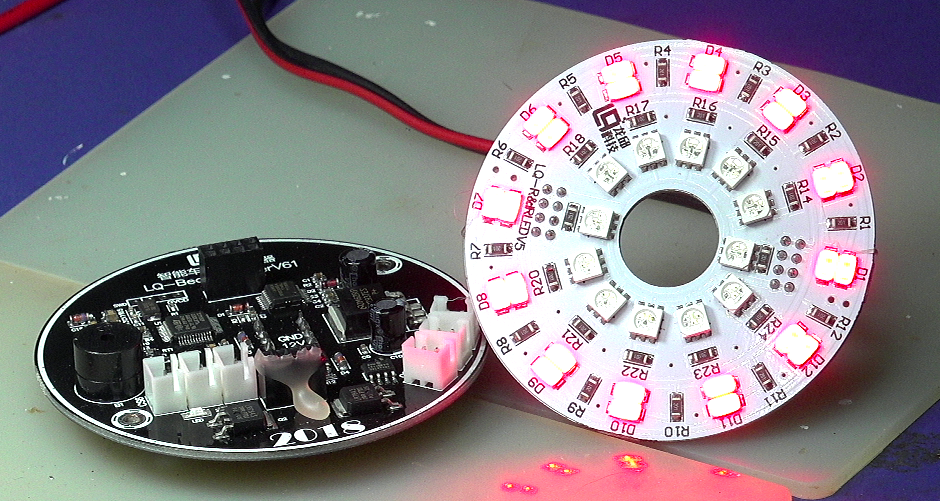

2.發光碟結構
光電信標的發光碟包括有12組LED以及IRLED的發光組,LED發光組與IRLED發光組之間相互并聯,通過介面連接在驅動板的+7V以及LED,IRLED的驅動MOS管的D極,

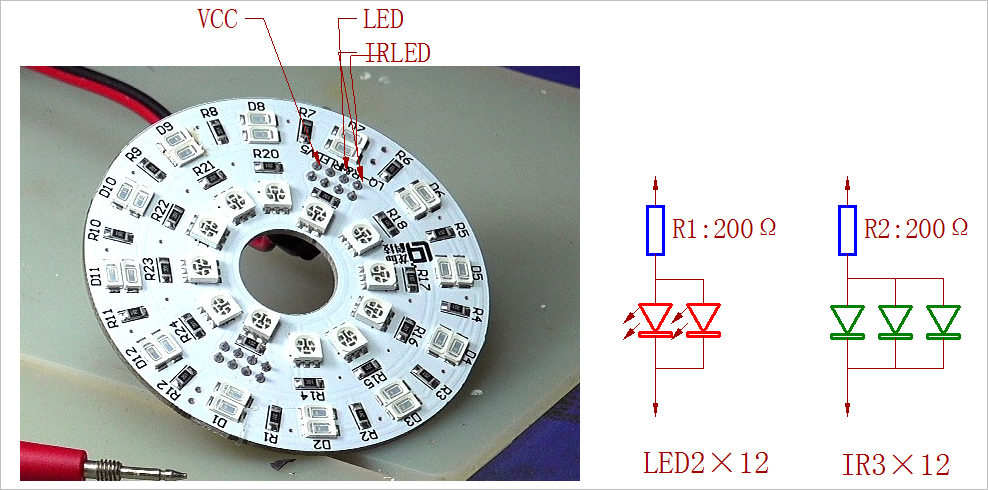

▲ 發光碟的結構
▌02 發光碟測量
1.整體特性
(1)紅色與紅外LED的作業電壓與電流之間的關系

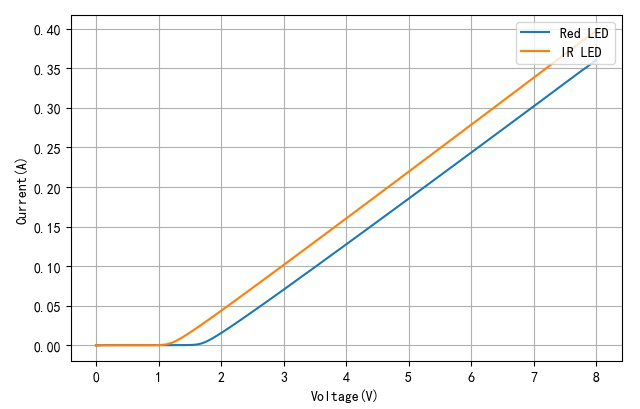

▲ 紅色,紅外LED燈盤的電壓與作業電流之間的關系
(2)單個LED+R的作業電壓與電流
在供電電壓U1=7V,情況下,測量發光碟上每個發光組的限流電阻以及發光二極管的電壓,
-
紅外LED:
-
限流電阻(200Ω)電壓:5.584V
LED電壓:1.337V
作業電流:Iled=5.584/200=27.92mA
紅色LED:
-
限流電阻(200Ω)電壓:4.965V
LED電壓:1.944V
作業電流:Iled=4.965/200=24.83mA
▌03 無線節能發光碟
由于 新版無線節能信標 的作業電壓為+24V,所以為了提高發光碟的效率,將會采用串聯的方式進行設計,如果保證LED的作業電流與原來的光電發光碟相同,下面設計相應的限流電阻,
新版無線節能信標上的紅色LED與紅外LED的配置如下圖所示,包括一組有八個紅外LED組成可見光燈組與兩組紅外LED組,

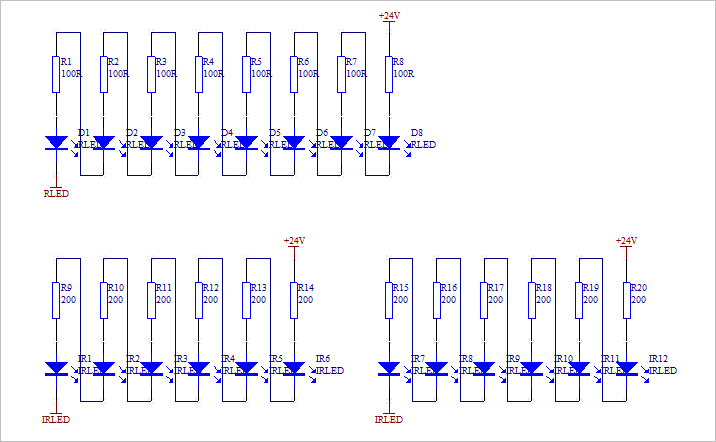

▲ 串聯方式設計發光碟
1.紅色LED
包括八組紅色LED,對應的LED25mA左右,對應的所有LED的電壓為: U L E D × 8 = 1.944 × 8 = 15.552 V U_{LED \times 8} = 1.944 \times 8 = 15.552V ULED×8?=1.944×8=15.552V
對應限流電阻總電壓: U R × 8 = 24 ? U L E D × 8 = 24 ? 15.552 = 8.448 V U_{R \times 8} = 24 - U_{LED \times 8} = 24 - 15.552 = 8.448V UR×8?=24?ULED×8?=24?15.552=8.448V
電阻阻值: R 8 = U R × 8 0.025 = 8.448 0.025 = 337.92 Ω R_8 = {{U_{R \times 8} } \over {0.025}} = {{8.448} \over {0.025}} = 337.92\Omega R8?=0.025UR×8??=0.0258.448?=337.92Ω
單個電阻為:
R 1 = R 8 8 = 337.92 8 = 42.24 R_1 = {{R_8 } \over 8} = {{337.92} \over 8} = 42.24 R1?=8R8??=8337.92?=42.24
可以選擇:R1 =42歐姆,
2.紅外LED
紅外LED采用六個LED+R串聯,對應的LED上,在28mA左右,對應的LED電壓為:
U
I
R
×
6
=
1.337
×
6
=
8.022
V
U_{IR \times 6} = 1.337 \times 6 = 8.022V
UIR×6?=1.337×6=8.022V
所有IRLED限流電阻上的電壓為: U R × 6 = 24 ? U I R × 6 = 24 ? 8.022 = 15.978 V U_{R \times 6} = 24 - U_{IR \times 6} = 24 - 8.022 = 15.978V UR×6?=24?UIR×6?=24?8.022=15.978V
對應每個電阻上的電壓: U 1 = U R × 6 6 = 15.978 6 = 2.663 V U_1 = {{U_{R \times 6} } \over 6} = {{15.978} \over 6} = 2.663V U1?=6UR×6??=615.978?=2.663V
則限流電阻: R 1 = U 1 0.028 = 2.663 0.028 = 95.107 Ω R_1 = {{U_1 } \over {0.028}} = {{2.663} \over {0.028}} = 95.107\Omega R1?=0.028U1??=0.0282.663?=95.107Ω
可以取限流電阻R1=100Ω,
▌結論
通過對于原來的光電信標組的發光碟上的作業條件,分別針對新版的LED燈盤上的限流電阻進行計算,
對于紅色LED選擇限流電阻R1=42歐姆;
對于紅外LED選擇限流電阻:R1=100歐姆;
