qt 的插件

什么是插件

插件是一種遵循一定規范的應用程式介面撰寫出來的程式，定位于開發實作應用軟體平臺不具備的功能的程式，

2個特點：

1、基于介面編程

2、提供擴展性

qt插件的2種形式

可以有2種插件形式

1、動態插件，也就是動態庫

2、靜態插件

插件是一個動態庫，可以在運行時加載該庫以擴展應用程式，Qt使得創建自定義插件并使用QPluginLoader加載它們成為可能，為了確保插件不會丟失，還可以將它們靜態鏈接到可執行檔案

示例可以查看Qt的demo: https://doc.qt.io/qt-5/qtwidgets-tools-plugandpaint-app-example.html

plugin實作

對于插件工程來說，需要實作一個介面：

1. 定義一個繼承 QObject 和 介面的插件；
2. 使用 Q_INTERFACES() 宣告使用的介面型別；在moc中支持按照對應的介面轉換，
3. 使用 Q_PLUGIN_METADATA() 宏匯出元資訊；在moc中匯出元資料和類，

class ExtraFiltersPlugin : public QObject, public FilterInterface
{
    Q_OBJECT
    Q_PLUGIN_METADATA(IID "org.qt-project.Qt.Examples.PlugAndPaint.FilterInterface" FILE "extrafilters.json")
    Q_INTERFACES(FilterInterface)

public:
    QStringList filters() const override;
    QImage filterImage(const QString &filter, const QImage &image,
                       QWidget *parent) override;
};

主程式實作

對于主工程來說，需要定一個插件的介面：

動態：

1. 使用 Q_DECLARE_INTERFACE() 是生成對應介面轉換函式 qobject_cast ；Q_INTERFACES 也會用到，
2. 使用 QPluginLoader 來加載插件；
3. 使用 qobject_cast() 進行插件造型，判斷插件實作了哪個介面；

靜態：

1、Q_IMPORT_PLUGIN(BasicToolsPlugin)，匯入類

2、QPluginLoader::staticInstances() 加載靜態插件

void MainWindow::loadPlugins()
{
//靜態插件
 const auto staticInstances = QPluginLoader::staticInstances();
    for (QObject *plugin : staticInstances)
        populateMenus(plugin);

//動態插件
const auto entryList = pluginsDir.entryList(QDir::Files);
    for (const QString &fileName : entryList) {
        QPluginLoader loader(pluginsDir.absoluteFilePath(fileName));
        QObject *plugin = loader.instance();
        if (plugin) {
            populateMenus(plugin);
            pluginFileNames += fileName;
        }
    }
}

//根據介面判斷，也就IID來判斷的，下面會講
void MainWindow::populateMenus(QObject *plugin)
{
    //一個插件可以實作多個介面，所以需要多次判斷
    auto iBrush = qobject_cast<BrushInterface *>(plugin);
    if (iBrush)
        addToMenu(plugin, iBrush->brushes(), brushMenu, &MainWindow::changeBrush,
                  brushActionGroup);

    auto iShape = qobject_cast<ShapeInterface *>(plugin);
    if (iShape)
        addToMenu(plugin, iShape->shapes(), shapesMenu, &MainWindow::insertShape);

    auto iFilter = qobject_cast<FilterInterface *>(plugin);
    if (iFilter)
        addToMenu(plugin, iFilter->filters(), filterMenu, &MainWindow::applyFilter);
}

下面介紹下幾個宏的作用

Q_DECLARE_INTERFACE

宏的作用生成2種函式，主要作用是宣告介面轉換函式 qobject_cast ；

1、qobject_interface_iid 回傳當前類介面id IId，

2、qobject_cast 判斷引數是否可以轉成當前類，

關聯一個唯一的標識類，通過唯一標識可以訪問類

  #define BrushInterface_iid "org.qt-project.Qt.Examples.PlugAndPaint.BrushInterface/1.0"

  Q_DECLARE_INTERFACE(BrushInterface, BrushInterface_iid)




#  define Q_DECLARE_INTERFACE(IFace, IId) \
    template <> inline const char *qobject_interface_iid<IFace *>() \
    { return IId; } \
    template <> inline IFace *qobject_cast<IFace *>(QObject *object) \
    { return reinterpret_cast<IFace *>((object ? object->qt_metacast(IId) : nullptr)); } \
    template <> inline IFace *qobject_cast<IFace *>(const QObject *object) \
    { return reinterpret_cast<IFace *>((object ? const_cast<QObject *>(object)->qt_metacast(IId) : nullptr)); }

例如：qobject_cast 所依賴qt_metacast是由元物件系統生成的

class BasicToolsPlugin : public QObject,
                         public BrushInterface,
                         public ShapeInterface,
                         public FilterInterface
{
    Q_OBJECT

    Q_PLUGIN_METADATA(IID "org.qt-project.Qt.Examples.PlugAndPaint.BrushInterface" FILE "basictools.json")

    Q_INTERFACES(BrushInterface ShapeInterface FilterInterface)


}



在moc_BasicToolsPlugin.cpp中就生成了qt_metacast方法來判斷是否可以轉換

void *BasicToolsPlugin::qt_metacast(const char *_clname)
{
    if (!_clname) return nullptr;
    if (!strcmp(_clname, qt_meta_stringdata_BasicToolsPlugin.stringdata0))
        return static_cast<void*>(this);
    if (!strcmp(_clname, "BrushInterface"))
        return static_cast< BrushInterface*>(this);
    if (!strcmp(_clname, "ShapeInterface"))
        return static_cast< ShapeInterface*>(this);
    if (!strcmp(_clname, "FilterInterface"))
        return static_cast< FilterInterface*>(this);
    if (!strcmp(_clname, "org.qt-project.Qt.Examples.PlugAndPaint.BrushInterface/1.0"))
        return static_cast< BrushInterface*>(this);
    if (!strcmp(_clname, "org.qt-project.Qt.Examples.PlugAndPaint.ShapeInterface/1.0"))
        return static_cast< ShapeInterface*>(this);
    if (!strcmp(_clname, "org.qt-project.Qt.Examples.PlugAndPaint.FilterInterface/1.0"))
        return static_cast< FilterInterface*>(this);
    return QObject::qt_metacast(_clname);
}

Q_PLUGIN_METADATA

這個宏的作用，是在moc_**.cpp中生成元資料，并且匯出插件類

class BasicToolsPlugin : public QObject,
                         public BrushInterface,
                         public ShapeInterface,
                         public FilterInterface
{
    Q_OBJECT

    Q_PLUGIN_METADATA(IID "org.qt-project.Qt.Examples.PlugAndPaint.BrushInterface" FILE "basictools.json")

}


//moc_**.cpp中生成元資料
static constexpr unsigned char qt_pluginMetaData[] = {
    'Q', 'T', 'M', 'E', 'T', 'A', 'D', 'A', 'T', 'A', ' ', '!',
    // metadata version, Qt version, architectural requirements
    0, QT_VERSION_MAJOR, QT_VERSION_MINOR, qPluginArchRequirements(),
    0xbf,
    // "IID"
    0x02,  0x78,  0x36,  'o',  'r',  'g',  '.',  'q',
    't',  '-',  'p',  'r',  'o',  'j',  'e',  'c',
    't',  '.',  'Q',  't',  '.',  'E',  'x',  'a',
    'm',  'p',  'l',  'e',  's',  '.',  'P',  'l',
    'u',  'g',  'A',  'n',  'd',  'P',  'a',  'i',
    'n',  't',  '.',  'B',  'r',  'u',  's',  'h',
    'I',  'n',  't',  'e',  'r',  'f',  'a',  'c',
    'e',
    // "className"
    0x03,  0x70,  'B',  'a',  's',  'i',  'c',  'T',
    'o',  'o',  'l',  's',  'P',  'l',  'u',  'g',
    'i',  'n',
    0xff,
};
QT_MOC_EXPORT_PLUGIN(BasicToolsPlugin, BasicToolsPlugin)

Q_INTERFACES

在moc_**.cpp中支持通過介面名稱轉成對應的型別，例如：

org.qt-project.Qt.Examples.PlugAndPaint.FilterInterface/1.0

class ExtraFiltersPlugin : public QObject, public FilterInterface
{
    Q_OBJECT

    Q_INTERFACES(FilterInterface)

};


//為了支持通過介面名稱轉成對應的型別，org.qt-project.Qt.Examples.PlugAndPaint.FilterInterface/1.0
void *ExtraFiltersPlugin::qt_metacast(const char *_clname)
{
    if (!_clname) return nullptr;
    if (!strcmp(_clname, qt_meta_stringdata_ExtraFiltersPlugin.stringdata0))
        return static_cast<void*>(this);
    if (!strcmp(_clname, "FilterInterface"))
        return static_cast< FilterInterface*>(this);
    if (!strcmp(_clname, "org.qt-project.Qt.Examples.PlugAndPaint.FilterInterface/1.0"))
        return static_cast< FilterInterface*>(this);
    return QObject::qt_metacast(_clname);
}

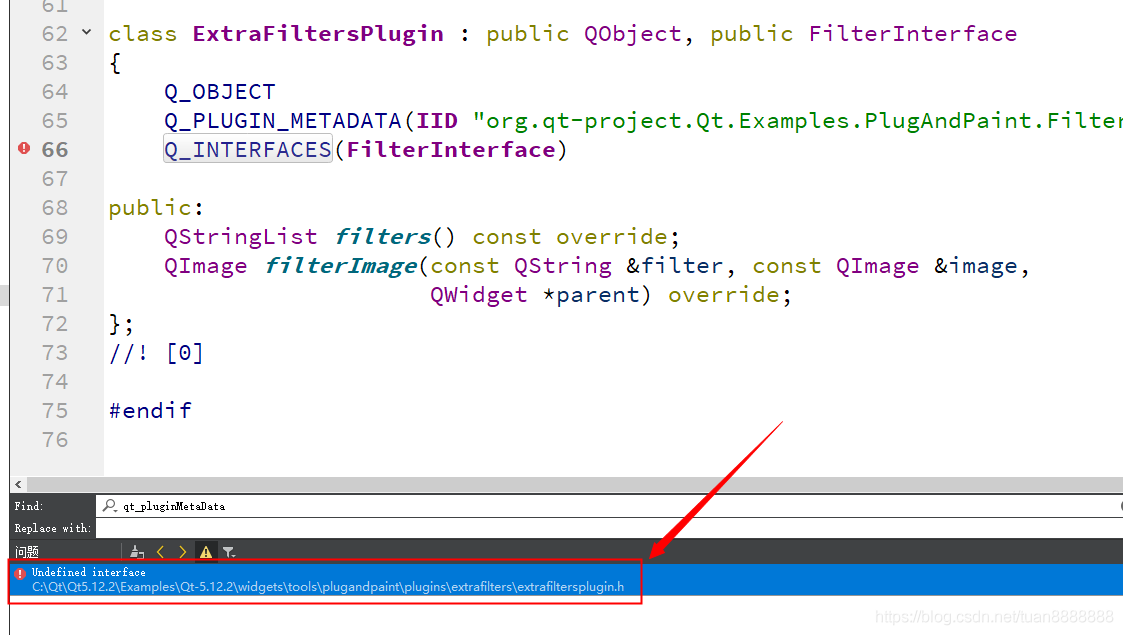

如果沒有使用Q_DECLARE_INTERFACE 對 FilterInterface 進行宣告就會報錯

//Q_DECLARE_INTERFACE(FilterInterface, FilterInterface_iid)

原因就是 template <> inline const char *qobject_interface_iid<IFace *>() 沒有宣告導致的，

Qt 自帶插件

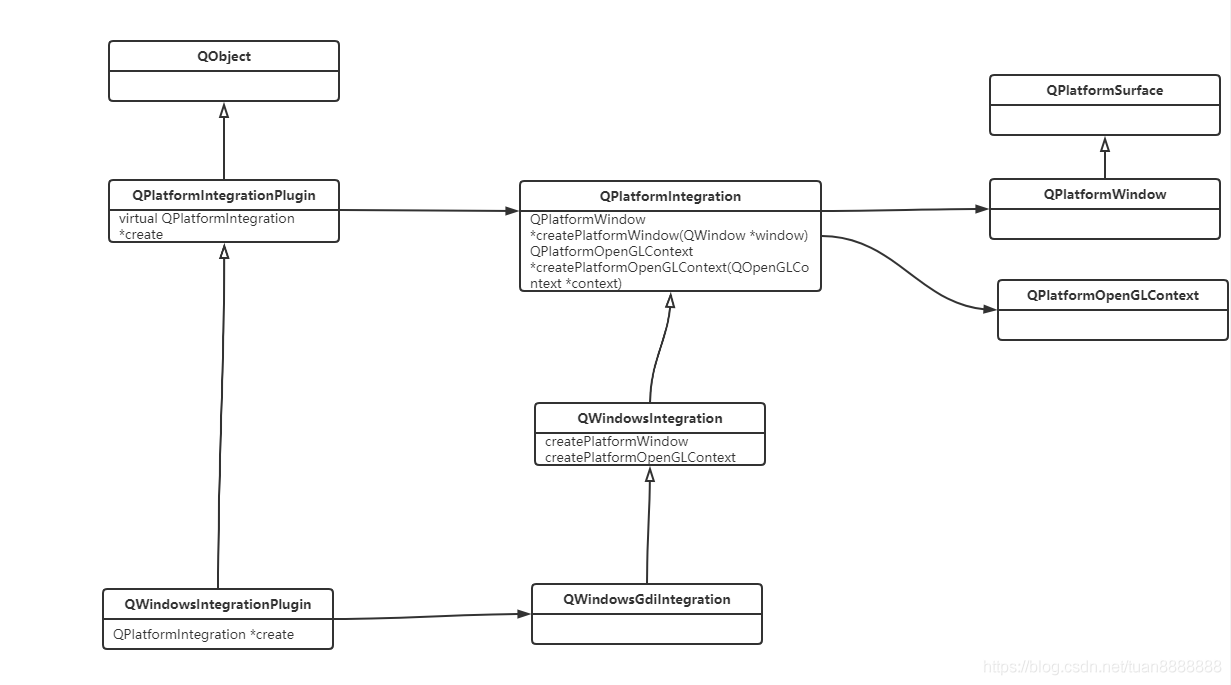

先看一下一個平臺的插件，windows的類圖

1、基于介面開發，插件只是回傳 QPlatformIntegration
