【物理應用】基于matlab直角坐標的電力系統潮流計算【含Matlab原始碼 341期】

一、簡介

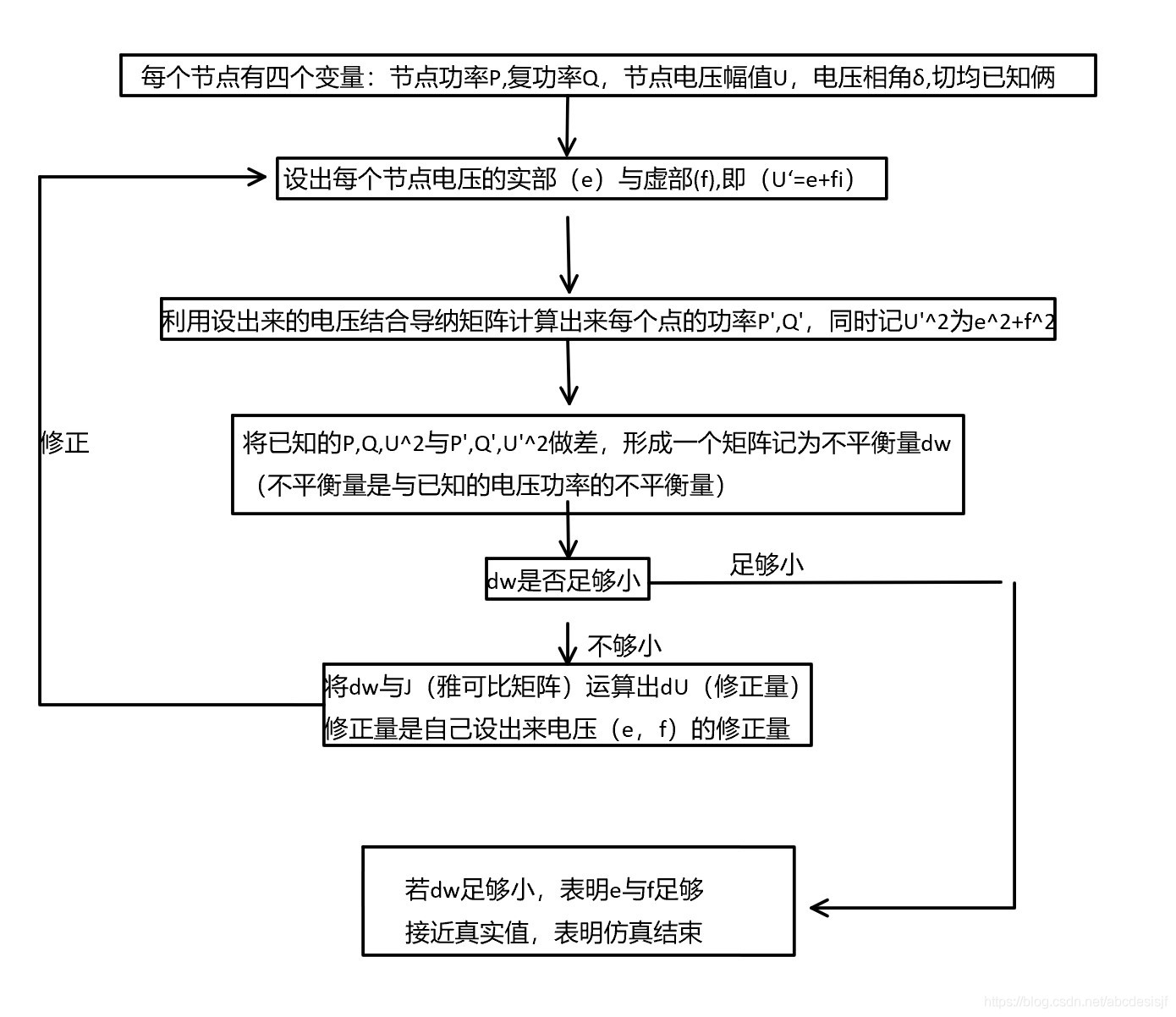

參照何仰贊電力系統分析（下）的牛拉法程式流程框圖，將程式分為節點導納矩陣的形成、判斂、不平衡量計算、雅可比矩陣計算、節點電壓修正、計算功率等幾個部分，

二、源代碼

clear
%先求節點導納矩陣
N1=30;      %節點數
L1=43;      %支路數
%N1=5;L1=7;
B1=xlsread('XIANLU2.xlsx','B2:F44');
%B1=xlsread('XIANLU.xlsx','B2:F44');
G=zeros(N1);
B=zeros(N1);
%每行存盤一條支路
%第一列存盤支路的一個端點I,變壓器所在端加個負號，勵磁支路為0
%第二列存盤另一個端點J，變壓器所在端加個負號，勵磁支路為0
%第三列存盤支路的電阻R
%第四列存盤支路電抗X
%第五列存盤支路對地電納或變壓器變比k,k在首端為正
for m1=1:L1
     I=B1(m1,1);J=B1(m1,2);R=B1(m1,3);X=B1(m1,4);k=B1(m1,5);
     if I*J==0  %勵磁支路？
        if I==0
             G(J,J)=G(J,J)+R;
             B(J,J)=B(J,J)+X;
        end
         if J==0
             G(I,I)=G(I,I)+R;
             B(I,I)=B(I,I)+X;
         end
     else
         if I*J>0 %線路支路？
            B(I,I)= B(I,I)+ k;
            B(J,J)= B(J,J)+ k;
            k=1;
         else
              if I<0
                 t=I;
                 I=J;
                 J=t;
              end
              J=abs(J);
              if k<0
                  k=-1/k;
              end
         end
                    G(I,J)=-(1/k)*R/(R^2+X^2);
                    G(J,I)=G(I,J);
                    B(I,J)=(1/k)*X/(R^2+X^2);
                    B(J,I)=B(I,J);
                    G(I,I)=G(I,I)+R/(R^2+X^2);
                    B(I,I)=B(I,I)-X/(R^2+X^2);
                    G(J,J)=G(J,J)+1/(k^2)*R/(R^2+X^2);
                    B(J,J)=B(J,J)-1/(k^2)*X/(R^2+X^2);
     end
end
Y=G+B*1i;
%求差.
b=xlsread('JIEDIAN2.xlsx','C2:F31');
%b=xlsread('JIEDIAN.xlsx','C2:F31');
precision=1;          %誤差
t=0;                  %迭代次數
pq=24;               %pq節點數
%pq=4;
U=b(pq+2:N1,1);
%開始牛拉法
while precision>0.00001
    P1=zeros(pq,1);
    Q=zeros(pq,1);
    P2=zeros(N1-pq-1,1);
    U2=zeros(N1-pq-1,1);
    deltpqu=zeros(2*(N1-1),1);
    deltu2=zeros(N1-pq-1,1);
    for i=1:pq
        for j=1:N1
            P1(i,1)=P1(i,1)+b(i+1,1)*(G(i+1,j)*b(j,1)-B(i+1,j)*b(j,2))+b(i+1,2)*(G(i+1,j)*b(j,2)+B(i+1,j)*b(j,1));
            Q(i,1) =Q(i,1) +b(i+1,2)*(G(i+1,j)*b(j,1)-B(i+1,j)*b(j,2))-b(i+1,1)*(G(i+1,j)*b(j,2)+B(i+1,j)*b(j,1));
        end
    end
    for i=1:N1-pq-1
        for j=1:N1
            P2(i,1)=P2(i,1)+b(pq+i+1,1)*(G(pq+i+1,j)*b(j,1)-B(pq+i+1,j)*b(j,2))+b(pq+i+1,2)*(G(pq+i+1,j)*b(j,2)+B(pq+i+1,j)*b(j,1));
        end
        U2(i,1)=b(pq+i+1,1)^2+b(pq+i+1,2)^2;
    end
    deltp1=b(2:pq+1,3)-P1(1:pq,1);
    deltq =b(2:pq+1,4)-Q(1:pq,1);
    deltp2=b(pq+2:N1,3)-P2(1:N1-pq-1,1);
    for i=1:N1-pq-1
        deltu2(i,1)=U(i,1)^2-U2(i,1);
    end

三、檔案

四、備注

完整代碼或者代寫添加QQ 1564658423
