【元胞自動機】基于matlab元胞自動機收費站的交通問題【含Matlab原始碼 357期】

一、簡介

元胞自動機（CA）是一種用來仿真區域規則和區域聯系的方法，典型的元胞自動機是定義在網格上的，每一個點上的網格代表一個元胞與一種有限的狀態，變化規則適用于每一個元胞并且同時進行，典型的變化規則，決定于元胞的狀態，以及其（ 4 或 8 ）鄰居的狀態，
1 對元胞自動機的初步認識
元胞自動機（CA）是一種用來仿真區域規則和區域聯系的方法，典型的元
胞自動機是定義在網格上的，每一個點上的網格代表一個元胞與一種有限的狀
態，變化規則適用于每一個元胞并且同時進行，
2 元胞的變化規則&元胞狀態
典型的變化規則，決定于元胞的狀態，以及其（ 4 或 8 ）鄰居的狀態，
3 元胞自動機的應用
元胞自動機已被應用于物理模擬，生物模擬等領域，
4 元胞自動機的matlab編程
結合以上，我們可以理解元胞自動機仿真需要理解三點，一是元胞，在matlab中可以理解為矩陣中的一點或多點組成的方形塊，一般我們用矩陣中的一點代表一個元胞，二是變化規則，元胞的變化規則決定元胞下一刻的狀態，三是元胞的狀態，元胞的狀態是自定義的，通常是對立的狀態，比如生物的存活狀態或死亡狀態，紅燈或綠燈，該點有障礙物或者沒有障礙物等等，

二、源代碼

%   iterations      =  迭代次數即計算次數     100
%   B               =  收費站的個數     定義的了是12個
%   L               =  車道數            6
%   Arrival         =  平均車流量
%   plazalength     =  收費區長度   101  但是這個是什么意思呢
%   Service         =  服務率         0.8
%   dt              =  時間步長
%   plaza           =  收費區矩陣
%                              1 = 有車, 0 =為空, -1 = 禁止, -3 = 收費站
%   v               =  速度矩陣
%   vmax            =  最大速度
%   time            =  時間矩陣
%   t_h             =  時間因素
%   departurescount =  在一次計算中流出的車數
%   departurestime  =  流出的車經過收費區所花費的時間
%   influx          =  進車矢量
%   outflux         =  出車矢量
%   timecost        =  所有車輛花費的時間
%   h               =  句柄
clear;clc;
iterations = 100; % 迭代次數即計算次數
B = 12; % 收費站的個數
L = 6; % 車道數
Arrival=4; % 平均車流量

plazalength = 101; % 收費區長度
[plaza, v, time] = create_plaza(B, L, plazalength);%子函式1構建收費區矩陣
h = show_plaza(plaza, NaN, 0.01);%子函式2將收費區矩陣轉換為圖片（NaN任意值）

Service = 0.8; % 服務率
dt = 0.2; % 時間步長
t_h = 1; % 時間因素
vmax = 5; % 最大速度
influx=[];%不同
outflux=[];%不同
%                1 = 有車, 0 = 為空, -1 = 禁止, -3 = 收費站
%        v = 速度矩陣
%        time = 時間矩陣
%        vmax = 最大速度
Service = 0.8; % 服務率   exp(-Service*dt）
dt = 0.2; %時長
probac = 0.7;% 加速概率
probdc = 1;% 減速的可能性
probrd = 0.3;% 隨機減速的可能性
t_h = 1; % 時間因素
[L,W] = size(plaza);% 構建（i，j）位置的距離矩陣
gap = zeros(L,W);
f = find(plaza==1);%找到收費區中有車的位置并記錄
for k=f'
    [i,j] = ind2sub([L,W], k);%將矩陣中k位置，用[i,j]表示
    d = plaza(i+1:end, j);%距離
    gap(k) = min( find([d~=0;1]) )-1;%找到k車前方最近（min）的不為零的元胞，測距；find([d~=0;1]查
end
gap(end,:) = 0;%最后一行距離為0

%% 速度更新規則
% 1 加速：間隔大于速度
k = find((gap(f) > v(f)*t_h) & (v(f) + 1 <= vmax) & (rand(size(f)) <= probac));%gap(f)到前面車的距離
v(f(k)) = v(f(k)) + 1;
% 2 排除碰撞
k = find((v(f)*t_h > gap(f)) & (rand(size(f)) <= probdc));
v(f(k)) = gap(f(k))/t_h;
% 3 隨機減速
k = find(rand(size(f)) <= probrd);
v(f(k)) = max(v(f(k)) - 1,0);
% 進出收費站
%% 收費亭
function [plaza, v, time, departurescount, departurestime] = clear_boundary(plaza, v, time)
% clear_boundary  最后一行車的移動
%        plaza = 收費區矩陣
%                1 = 有車,0=為空,-1 = 禁止, -3 = 收費站
%        v = 速度矩陣
%        time = 時間矩陣
departurescount = 0;%出口離去車輛數
departurestime = [];%離去車輛時刻
[a,b] = size(plaza);
booth_row = ceil(L/2);%找到收費區的位置
for i = 2:W-1
    if (plaza(booth_row,i) ~= 1)%如果該收費站沒車
        if (plaza(booth_row-1,i) == 1)%如果收費站之前有車
            v(booth_row - 1 ,i) = 1;%該車速度為1
        end

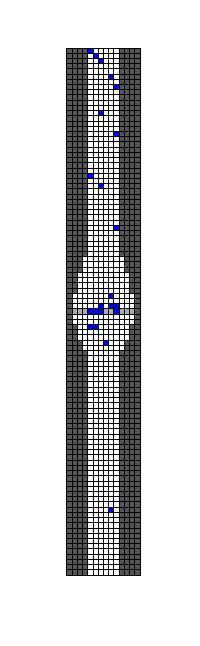

三、運行結果

四、備注

完整代碼或者代寫添加QQ1564658423
