Ansoft Mxwell 2019 R3 實用技巧
簡單磁路模型

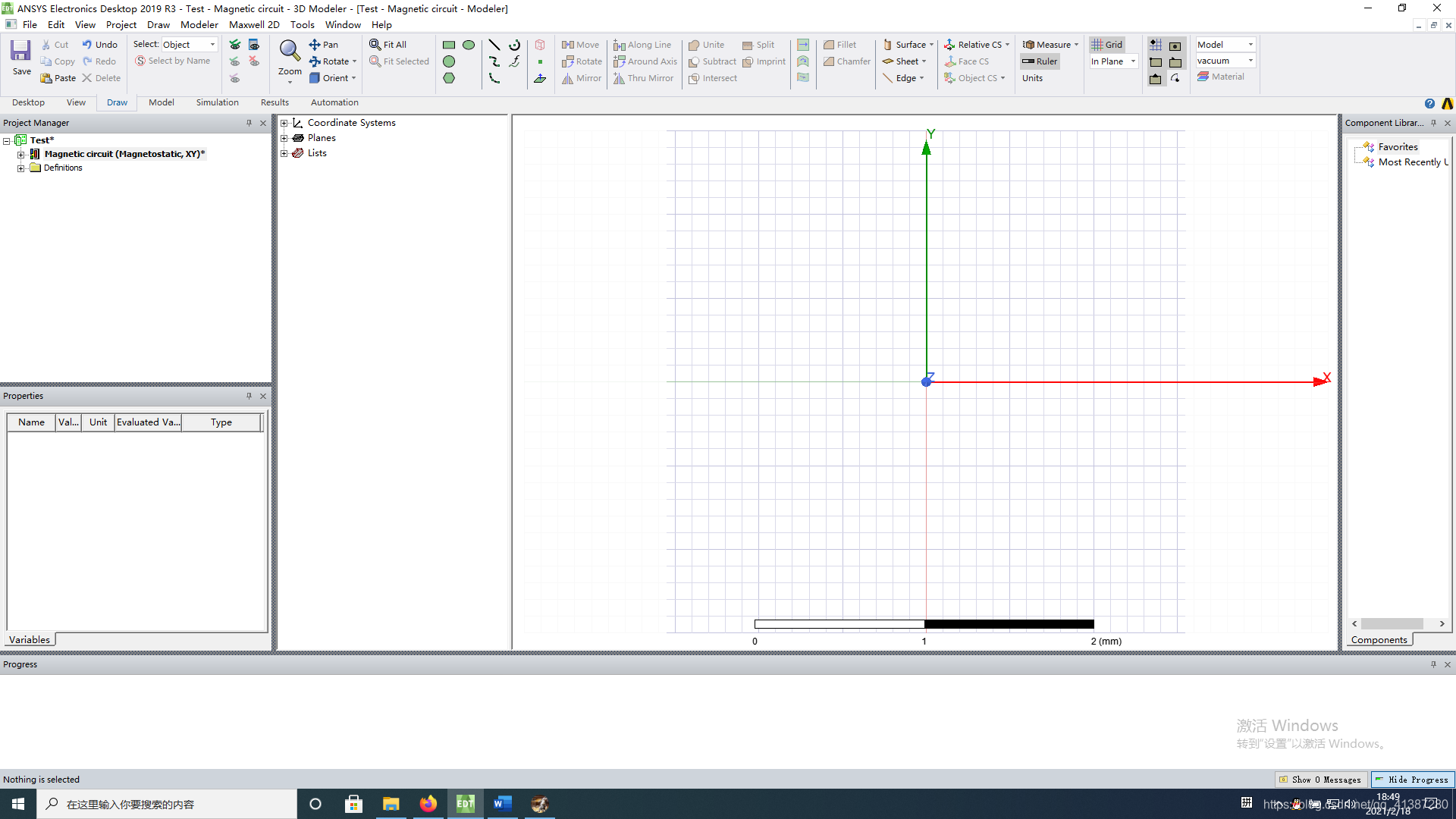

1.右擊左側欄目里Project—>Insert 2D來創建,然后rename,方便日后管理和學習,這里我命名Pro為Test,Maxwell2DDesign1為Magnetic circuit(檔案名和保存路徑上均不能使用中文),
2.隨便畫個矩形

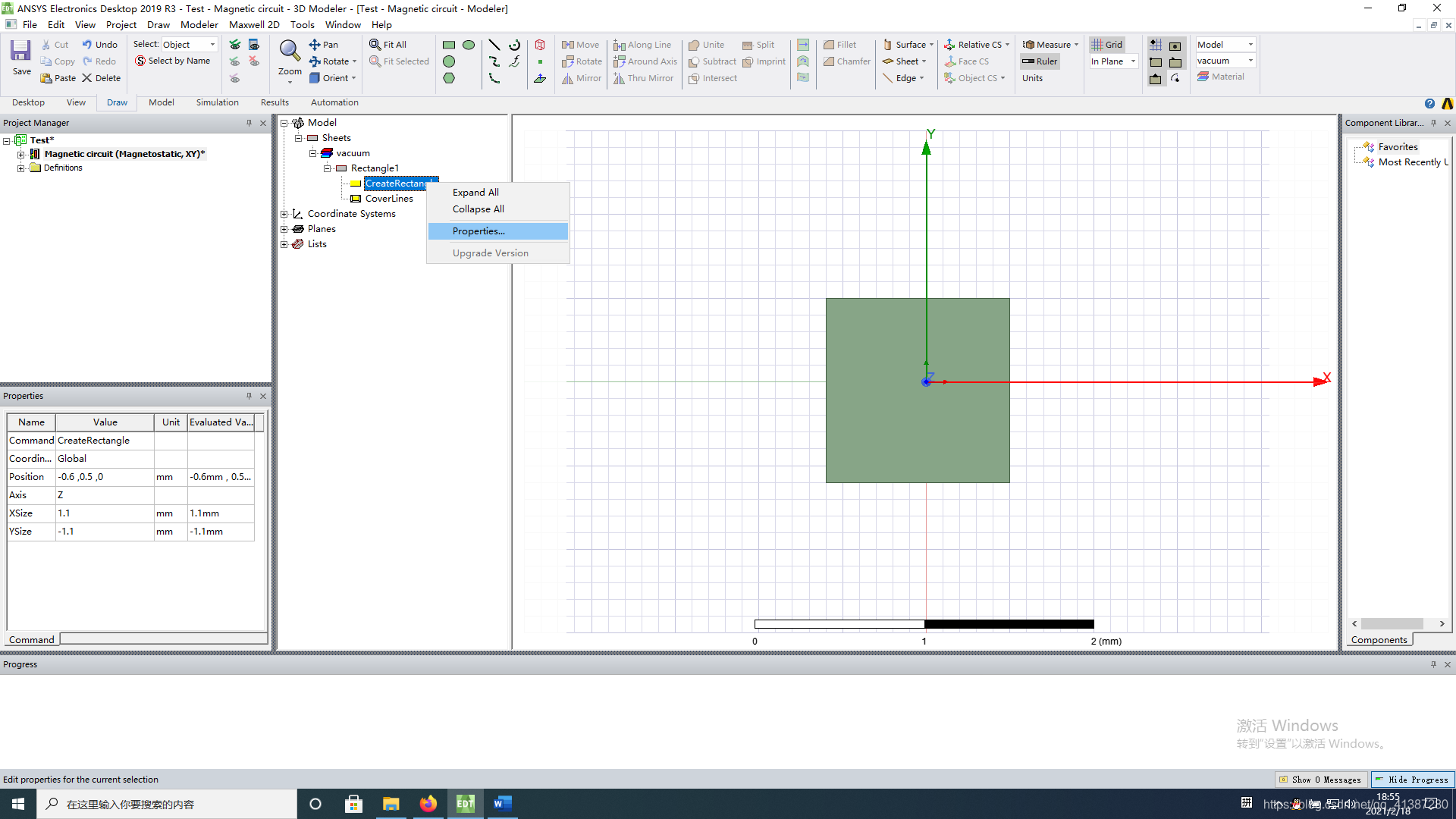

3.右擊中間一列工具列中CreatRectangle—>Properties

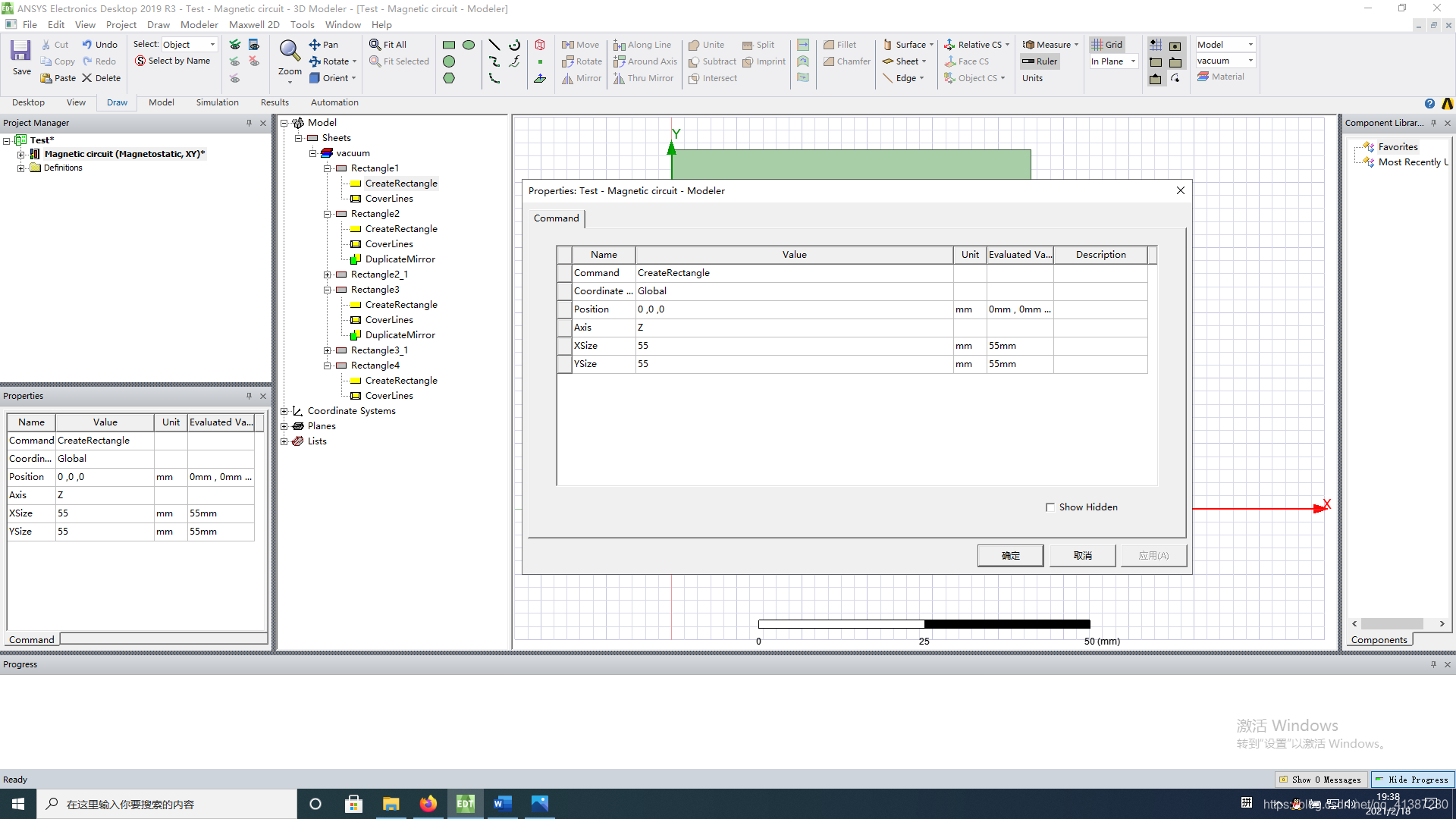

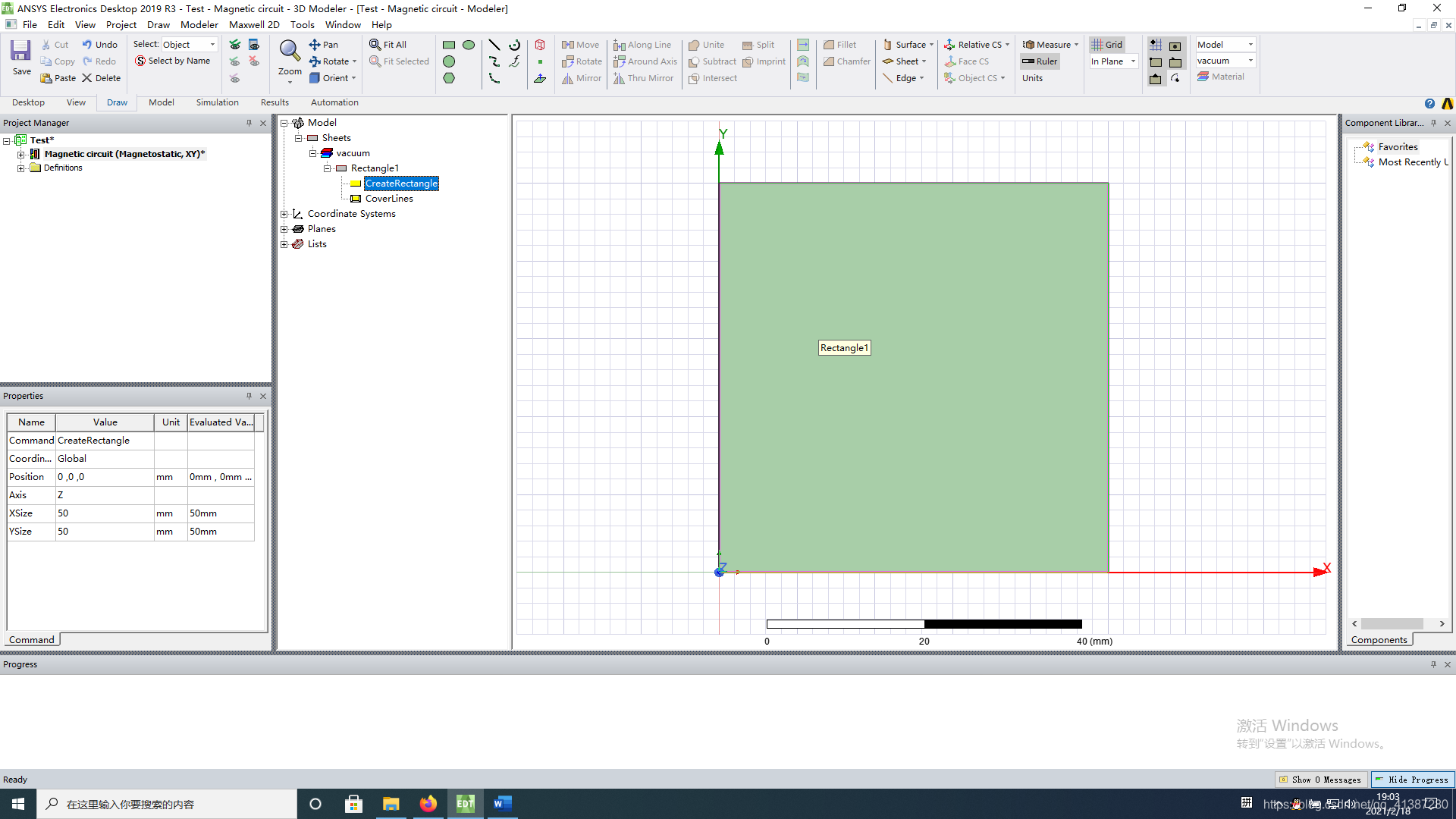

4.修改矩形坐標和尺寸為(0,0,0),X為55mm,Y為55mm,由于是2D,所以可以不用管Z軸,

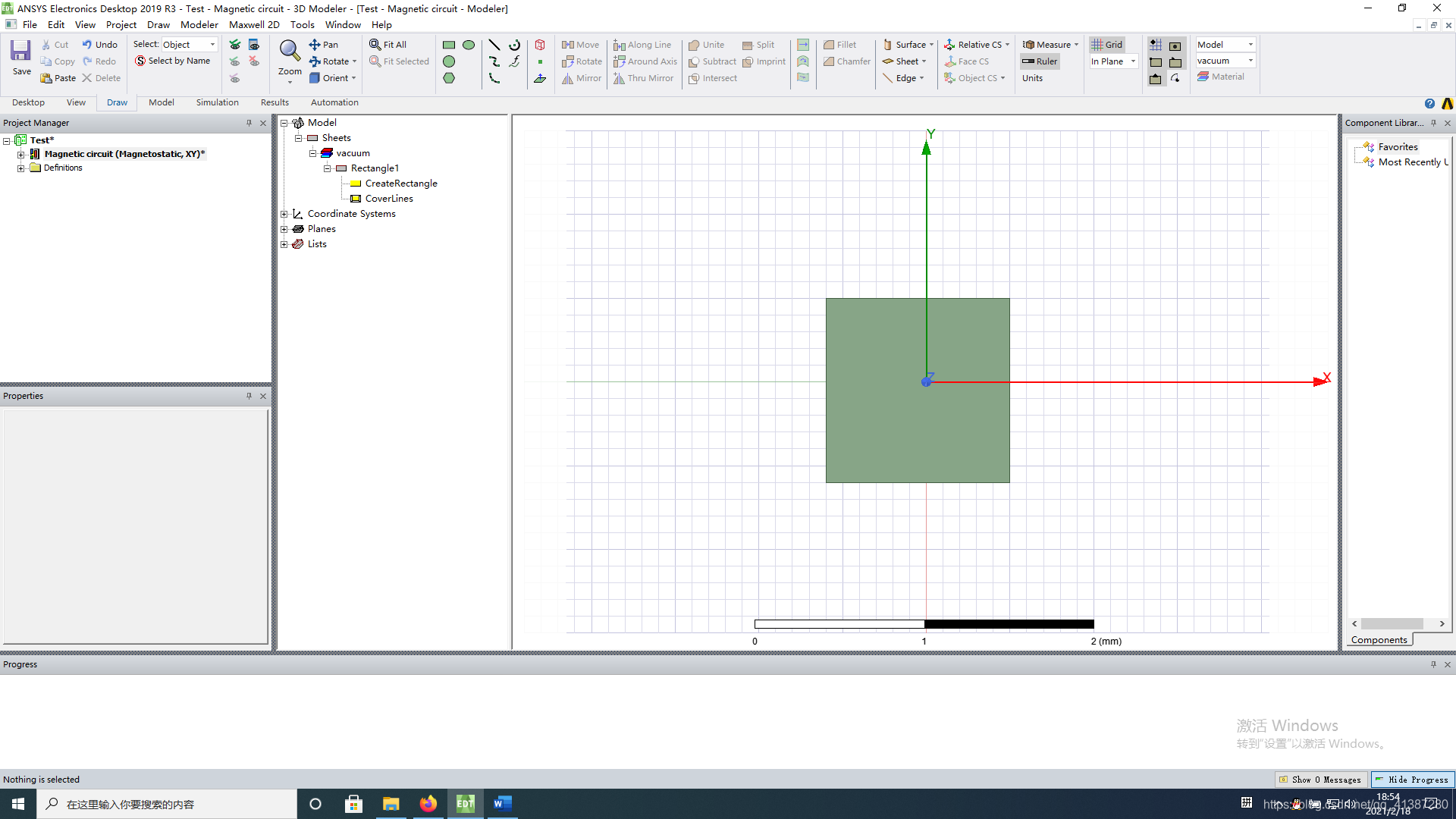

修改后如下圖所示

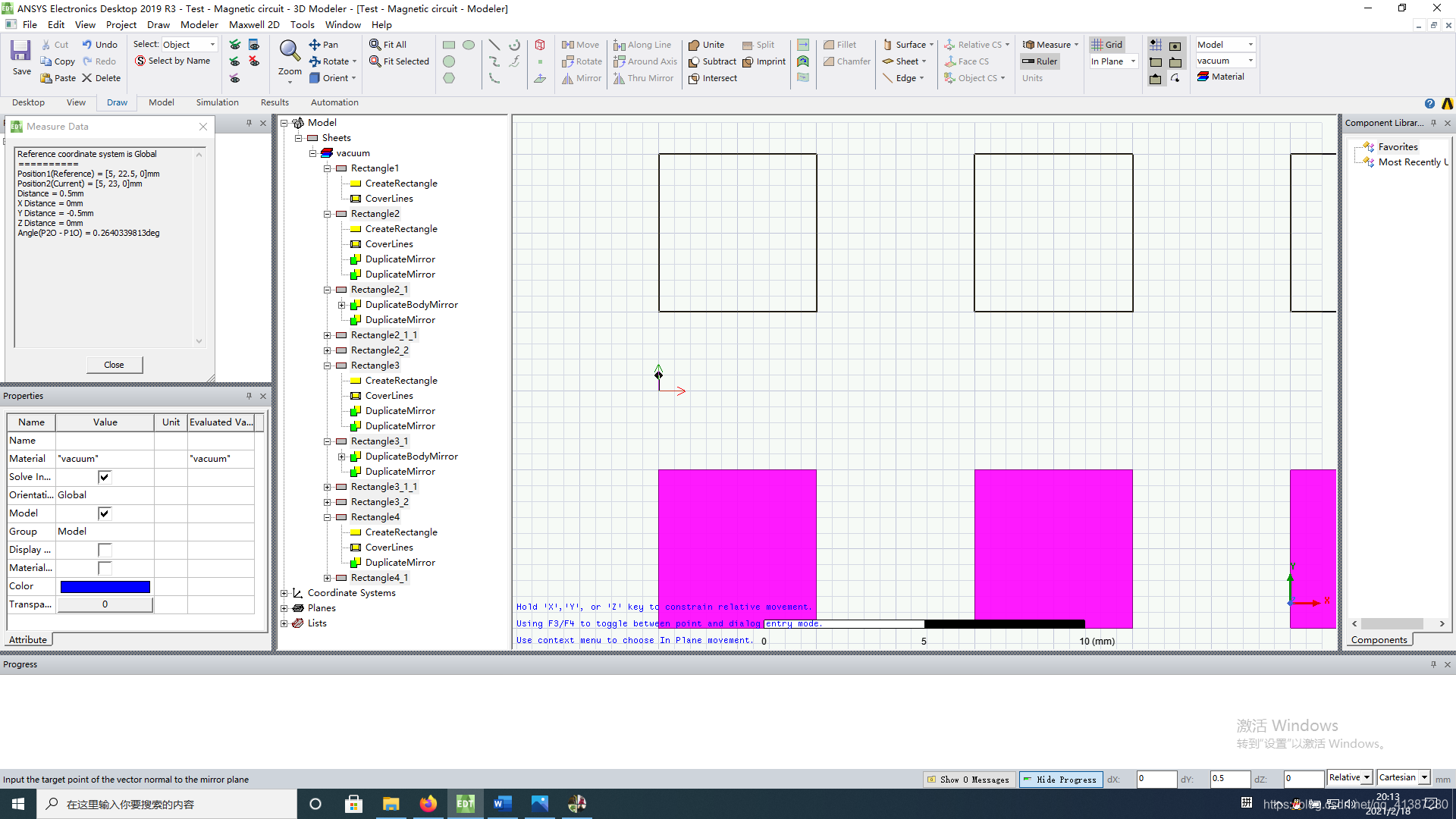

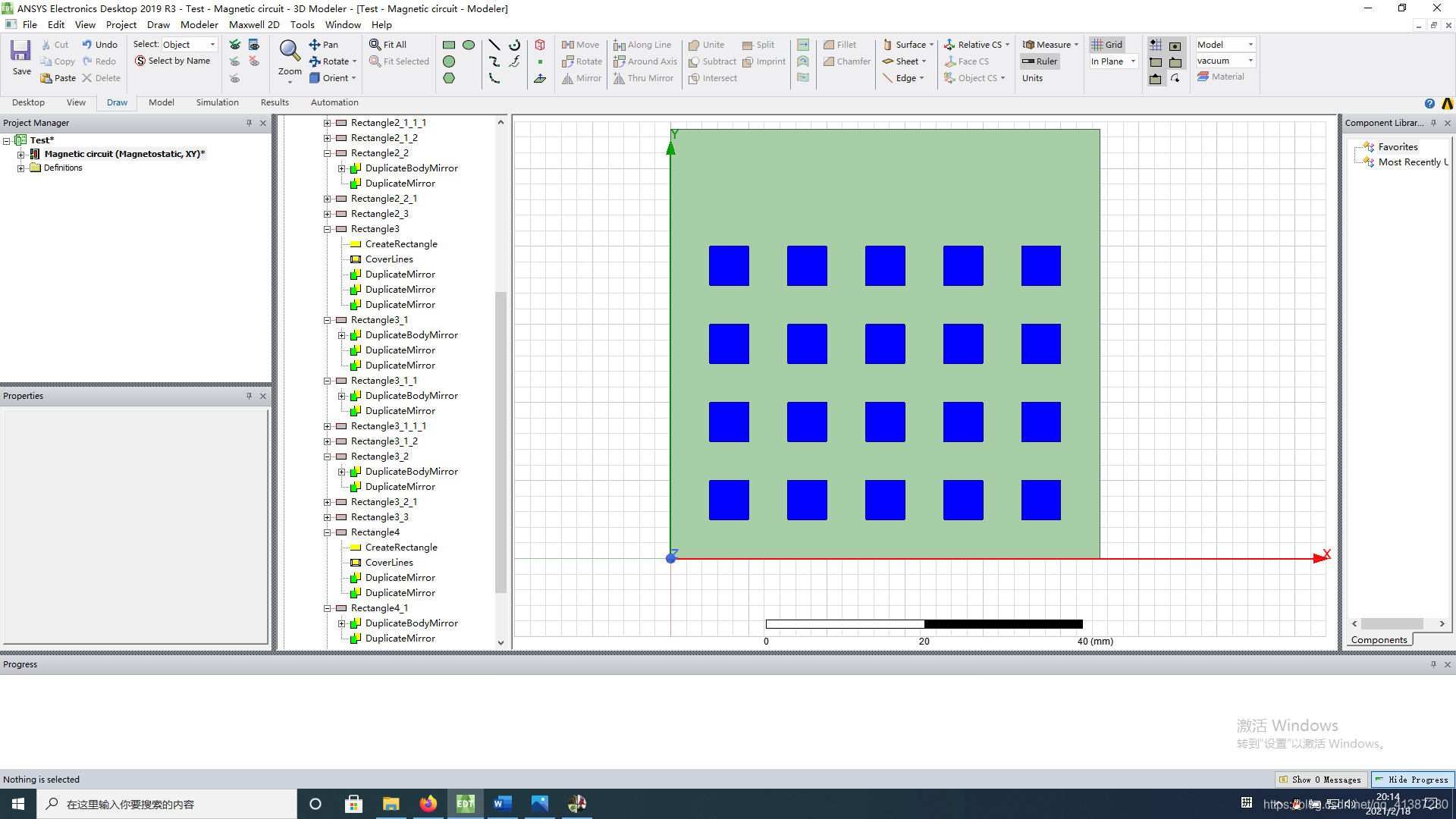

5.在大的矩形里用同樣的方法繪制邊長5mm的正方形,并用上面工具列中的Thru Mirror進行鏡面復制,選中要復制的物體,然后點擊Thru Mirror,在選擇基點進行對稱,對稱的時候只需選擇一個方向即可,

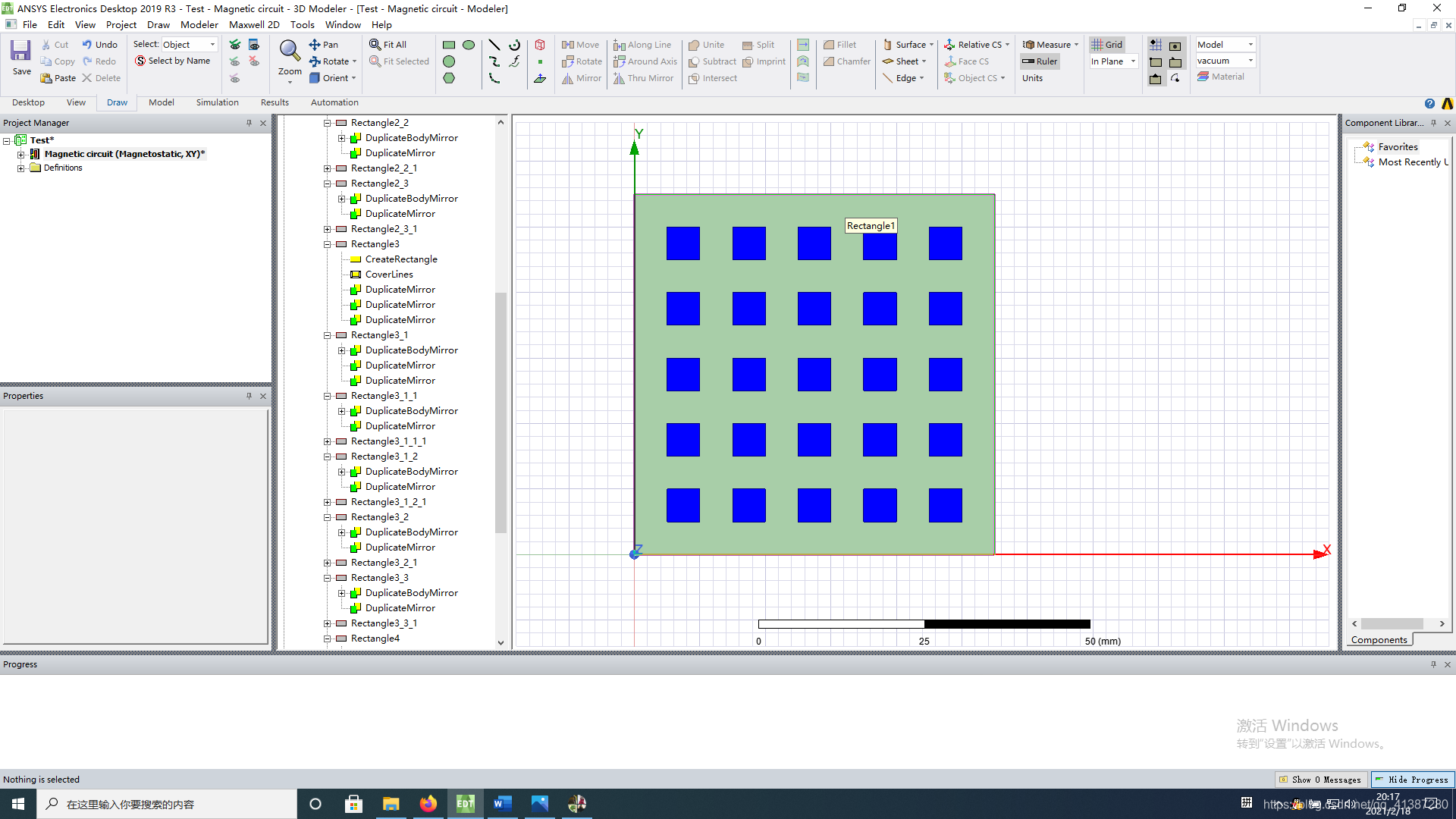

每個正方形都要與周圍邊界間隔5mm,如下圖所示

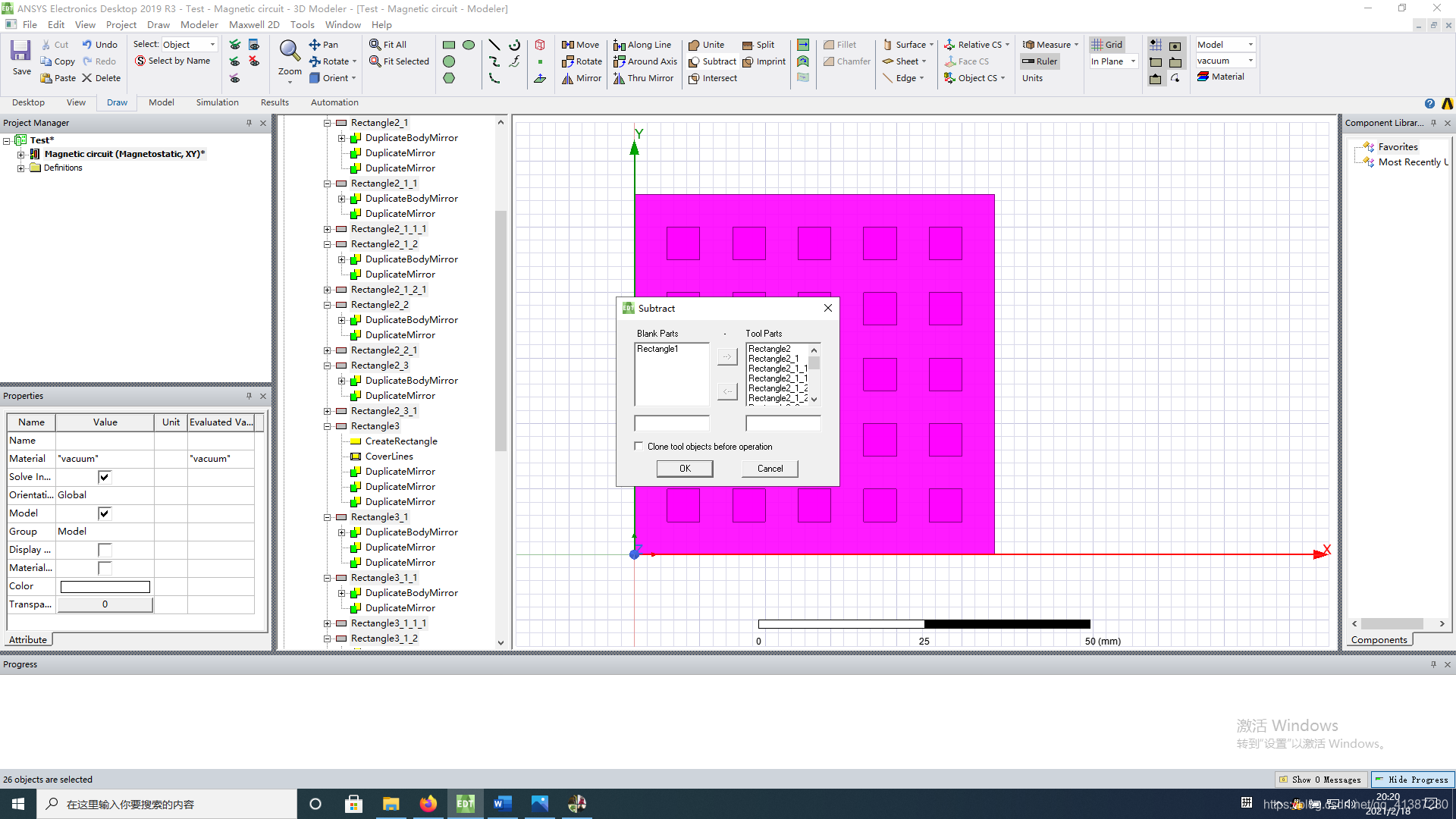

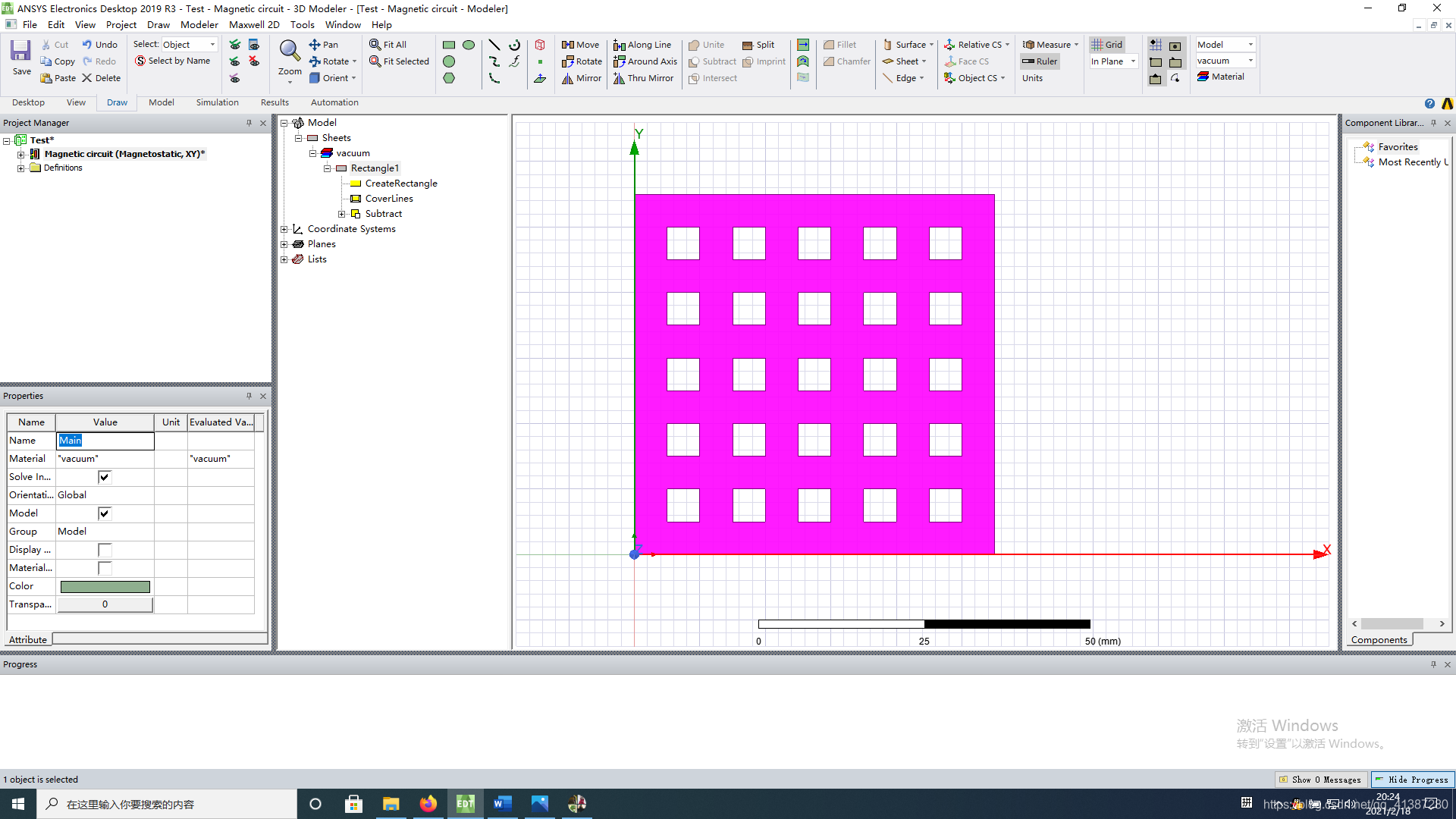

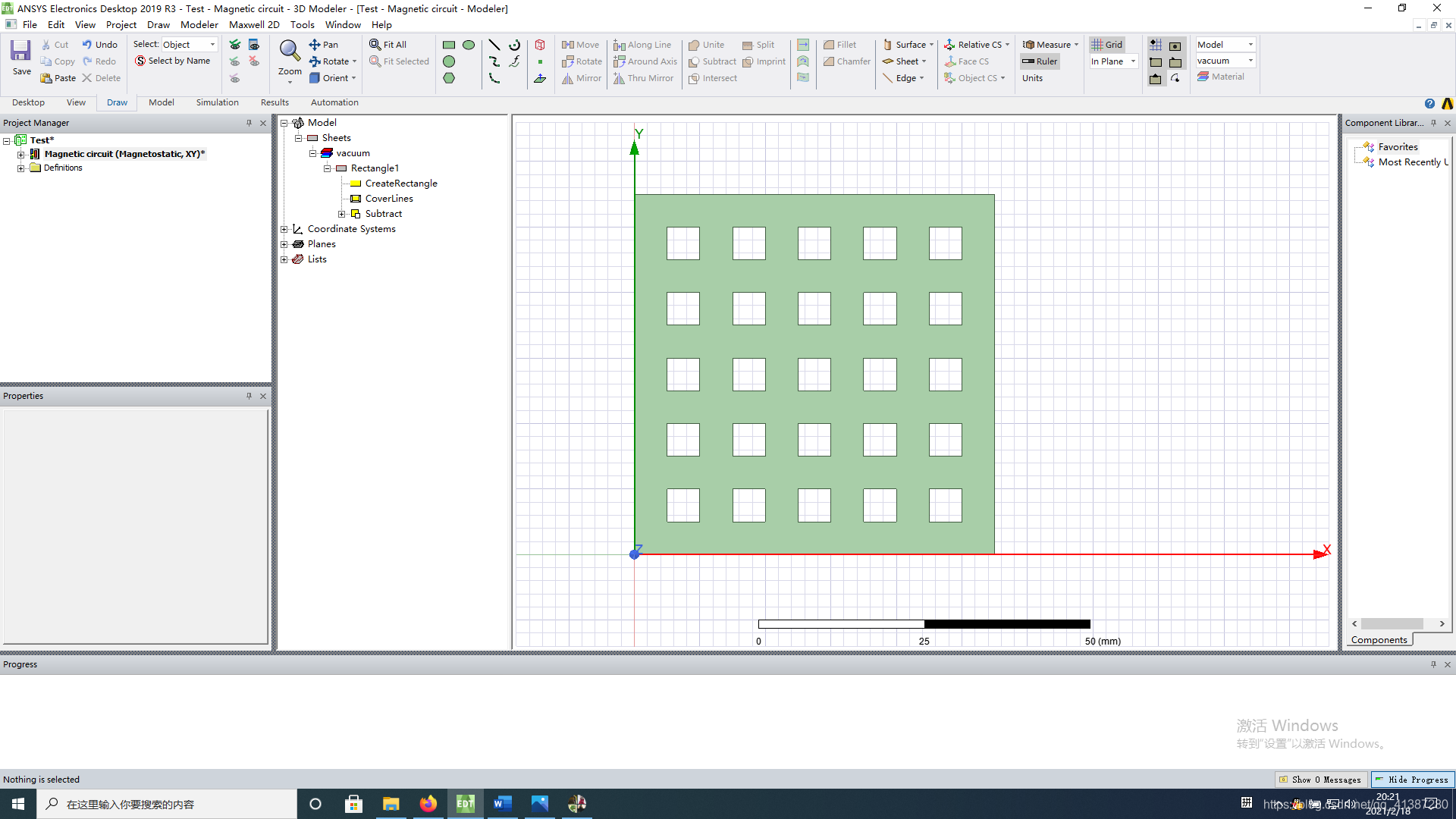

6.先選中大正方形,再選中所有小正方形,運用選單欄中的Subtract進行布爾運算,

選中中間工具列的Rectangle1,進行重命名,命名為Main,

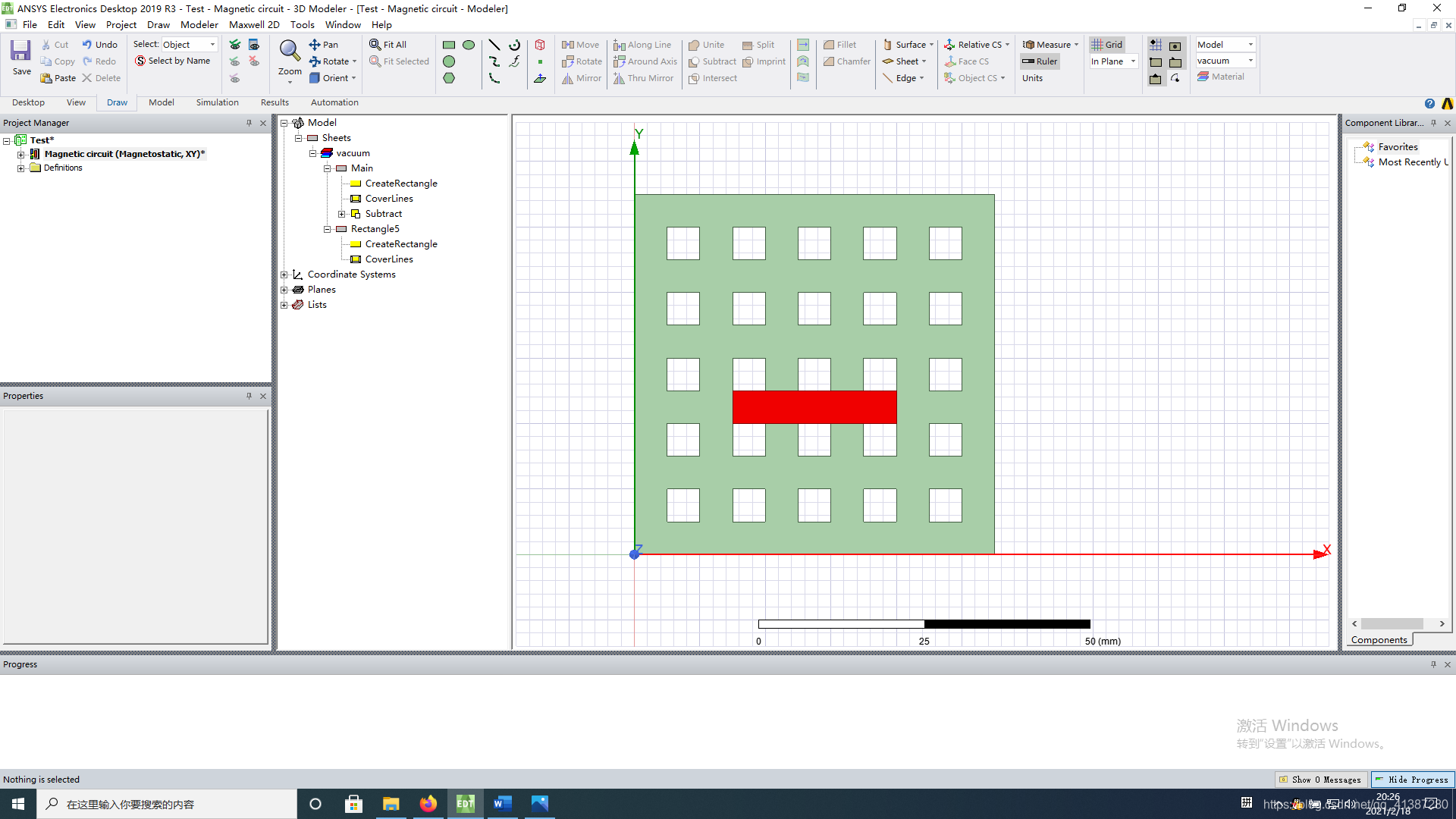

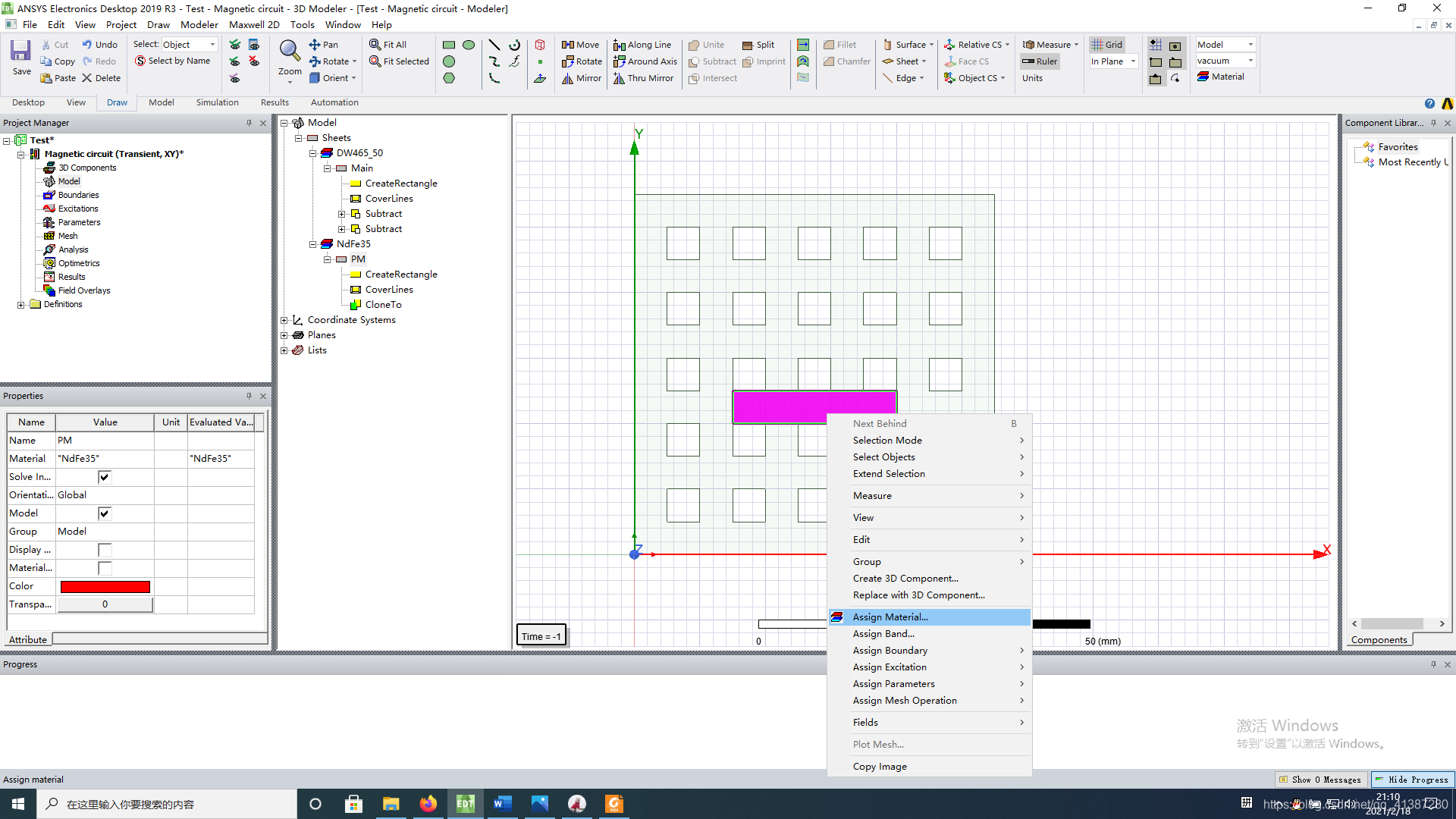

7.繪制永磁體部分,命名為PM,

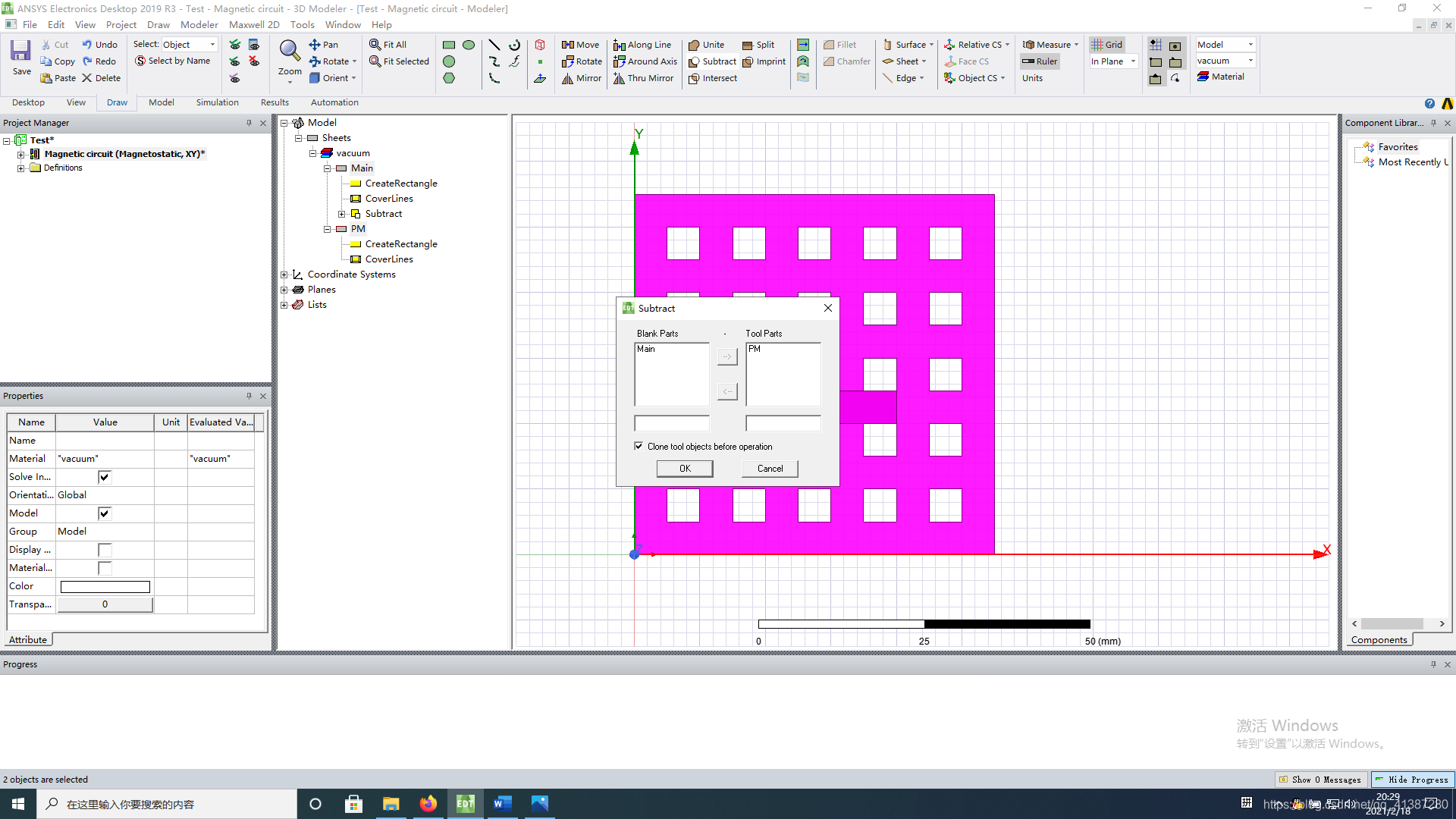

依然運用Sub操作,但注意,先選中Main,后選中PM,接著點擊Sub,然后勾選Clone,

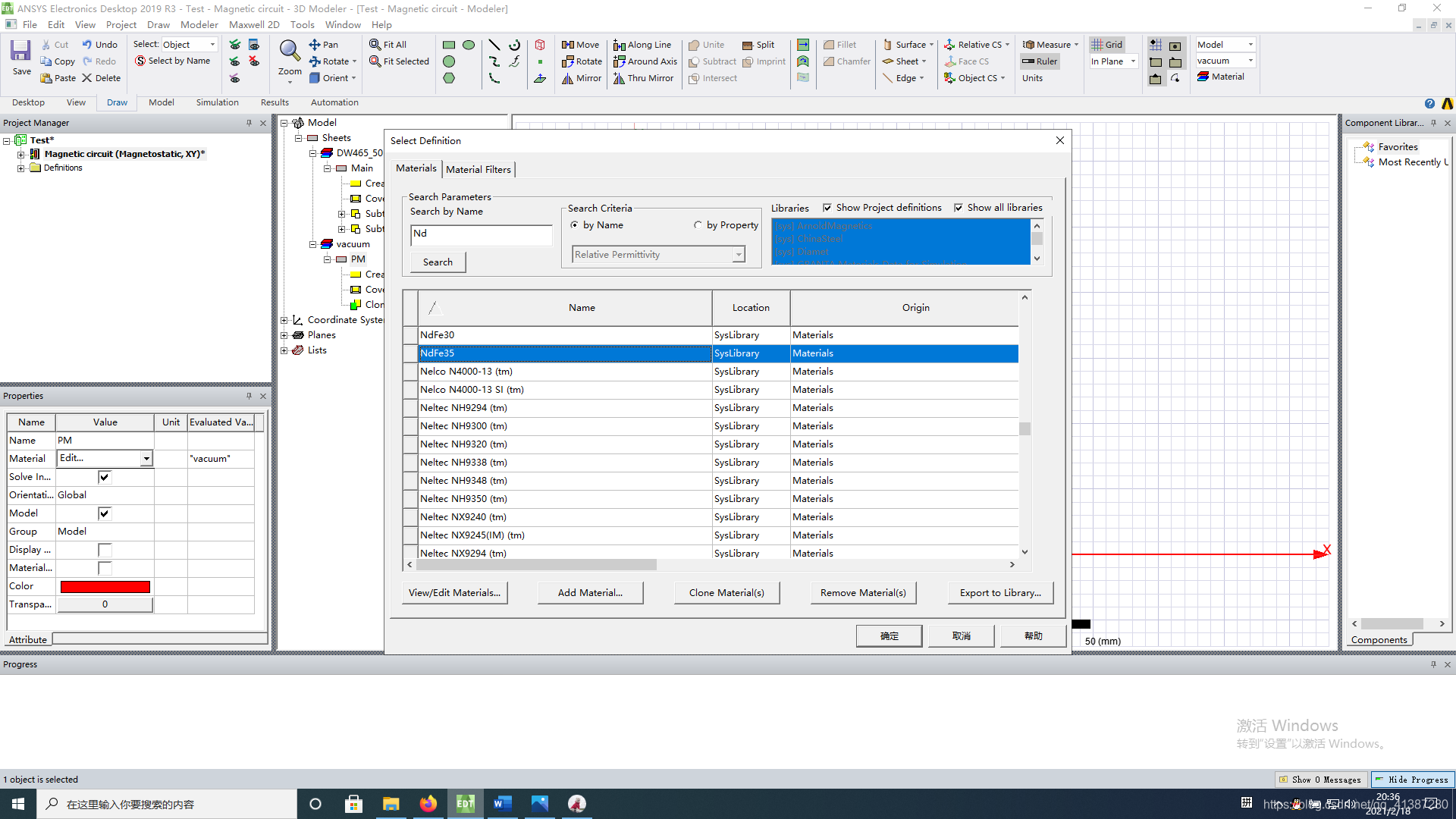

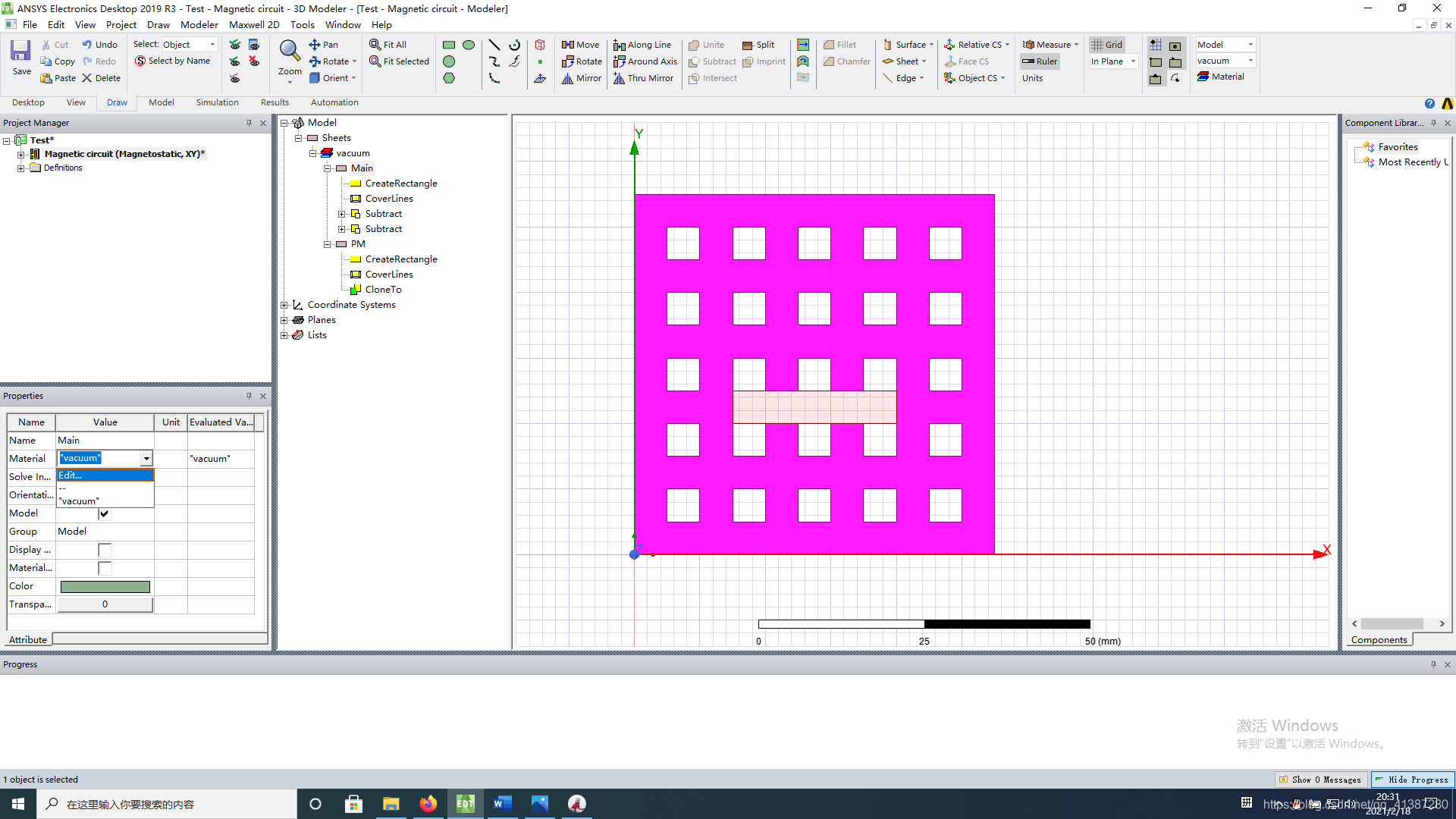

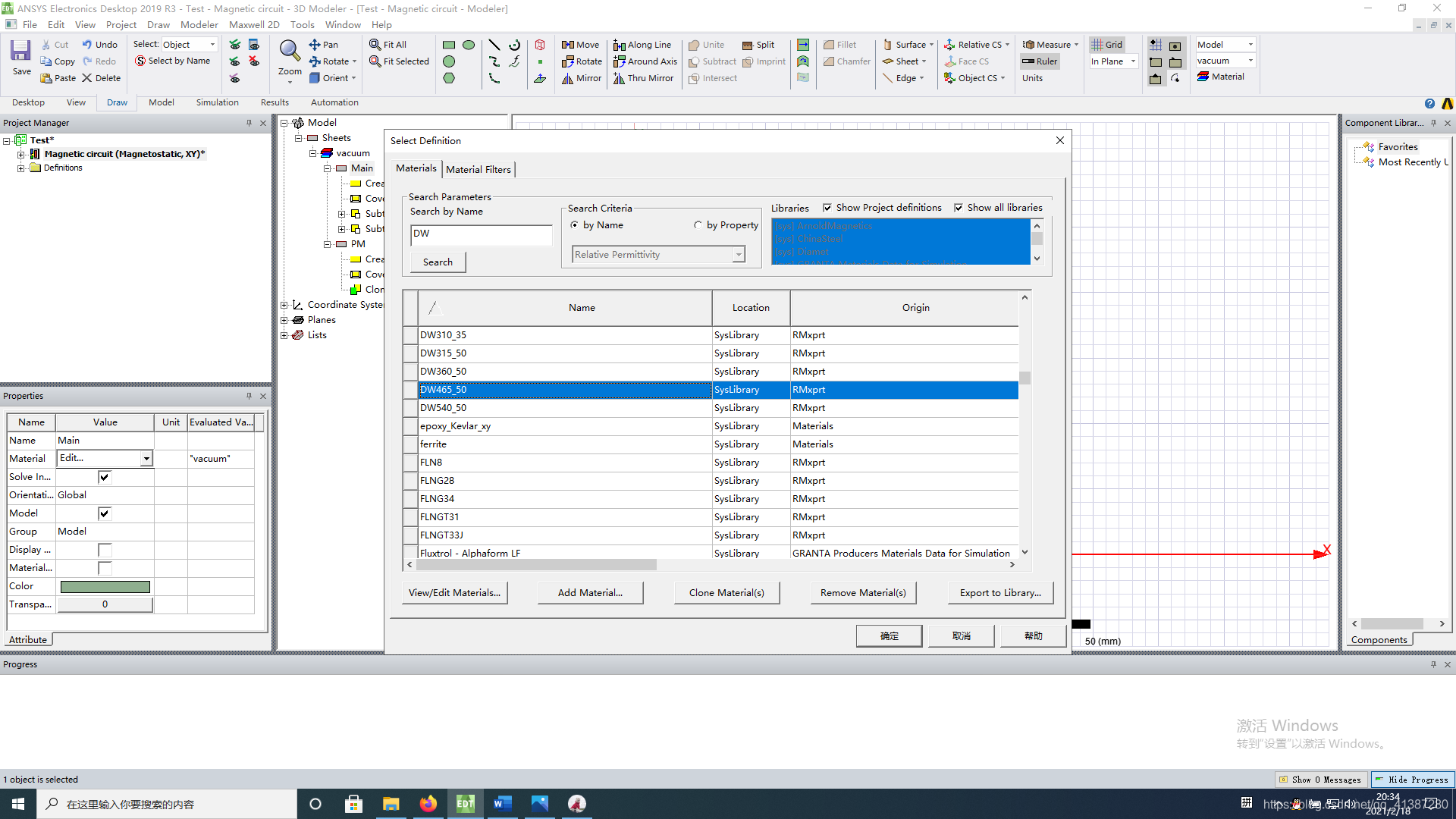

8.選擇材料,選中Main,接著點擊左下角工具列vaccum—>Edit,
選擇DW465-50進行設定,

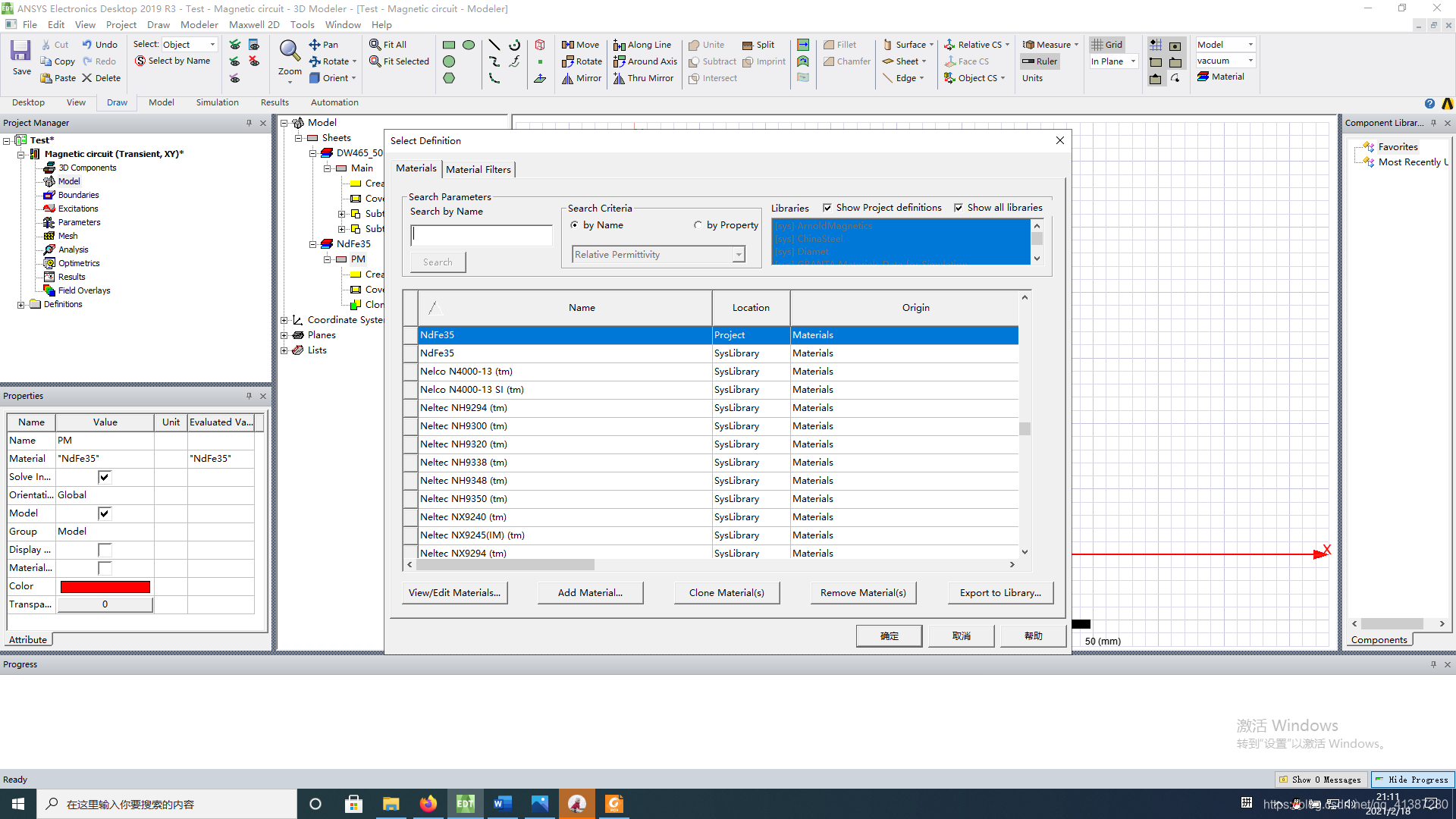

同理設定PM,將其材料設定成NdFe35.,
9.設定軸向長度以及瞬態場,因為只有在瞬態場中才能設定徑向長度,操作如下,

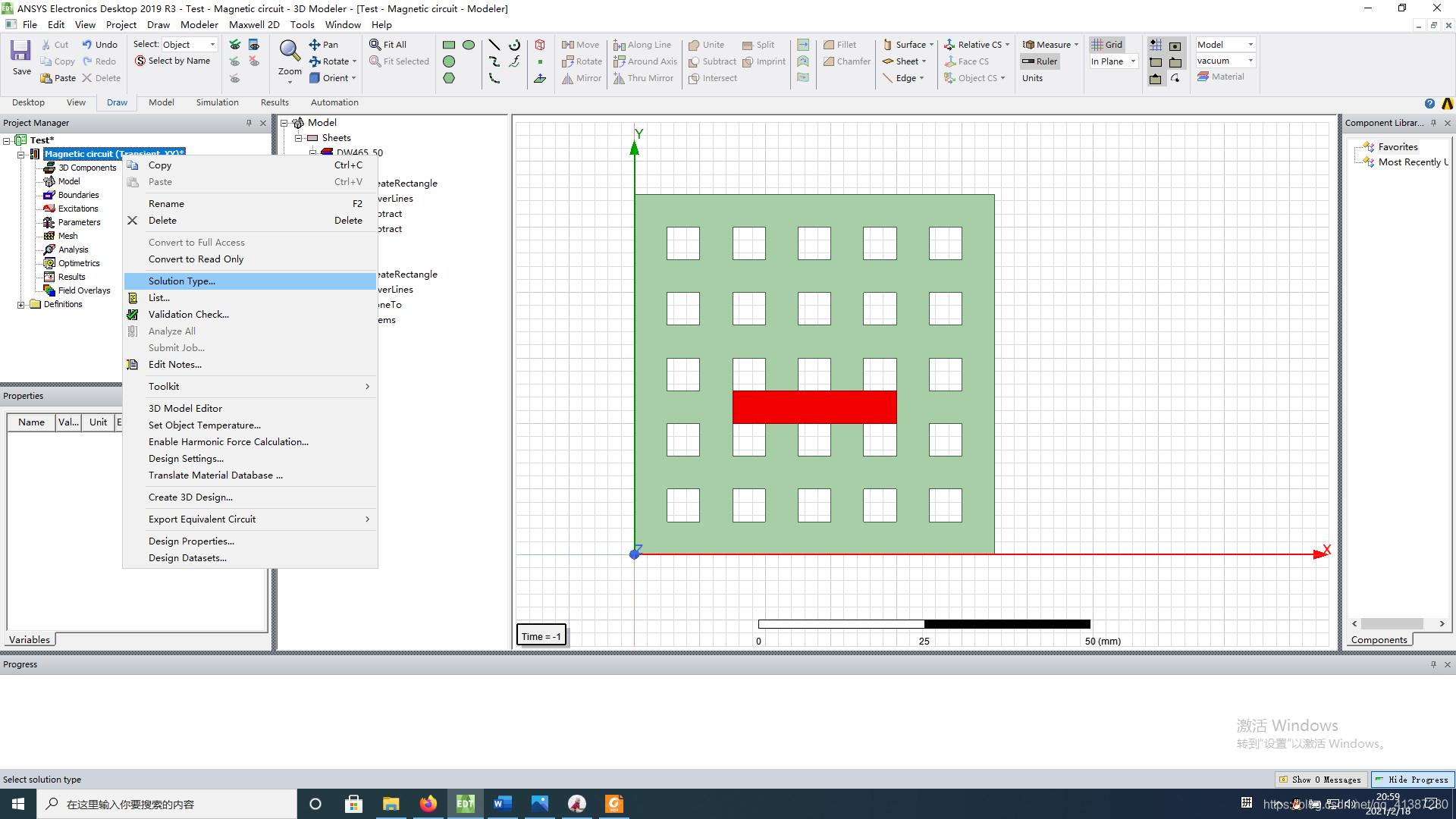

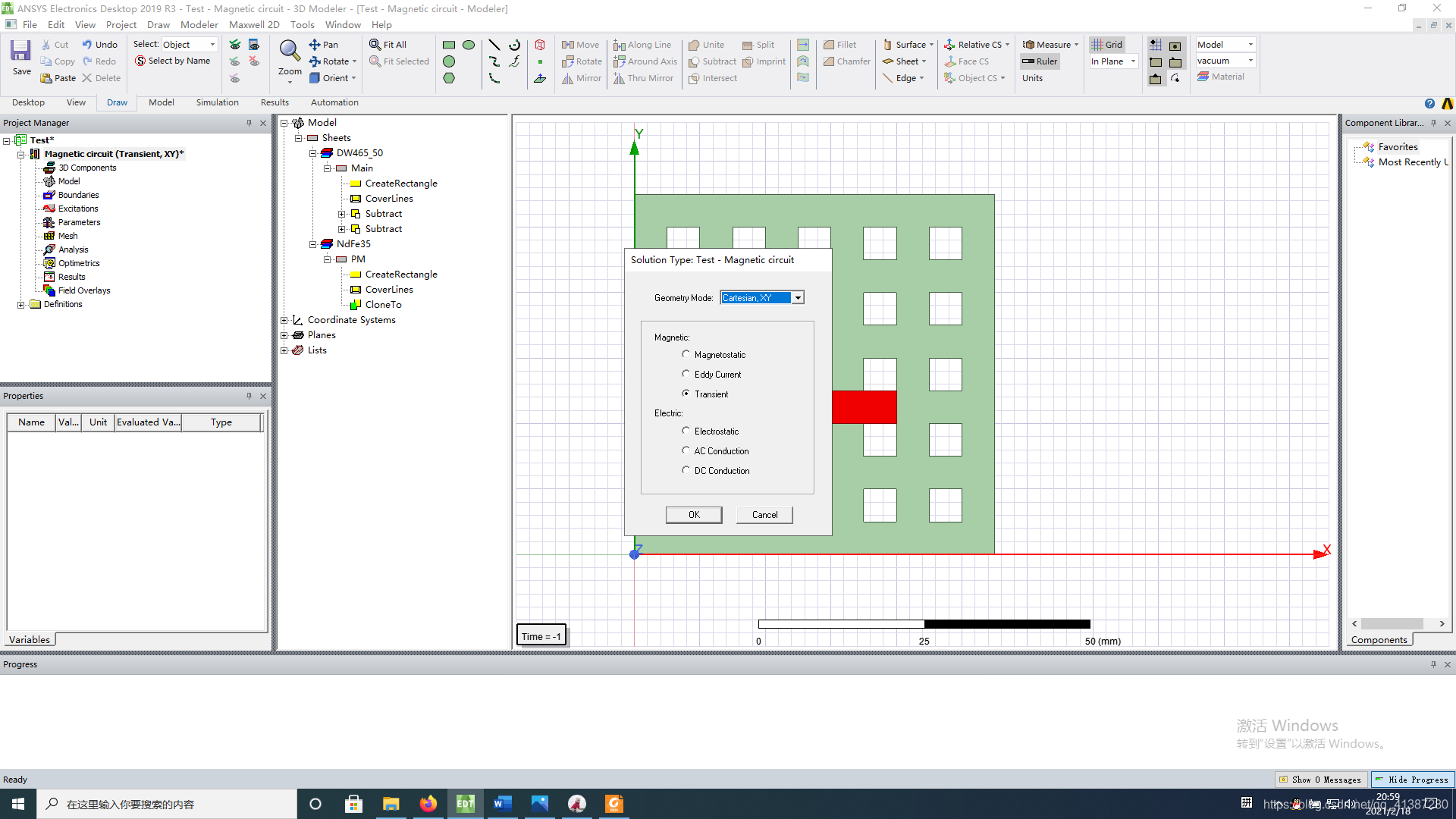

右擊左側工具列中Magnetic circuit—>Solution Type—>Trasient

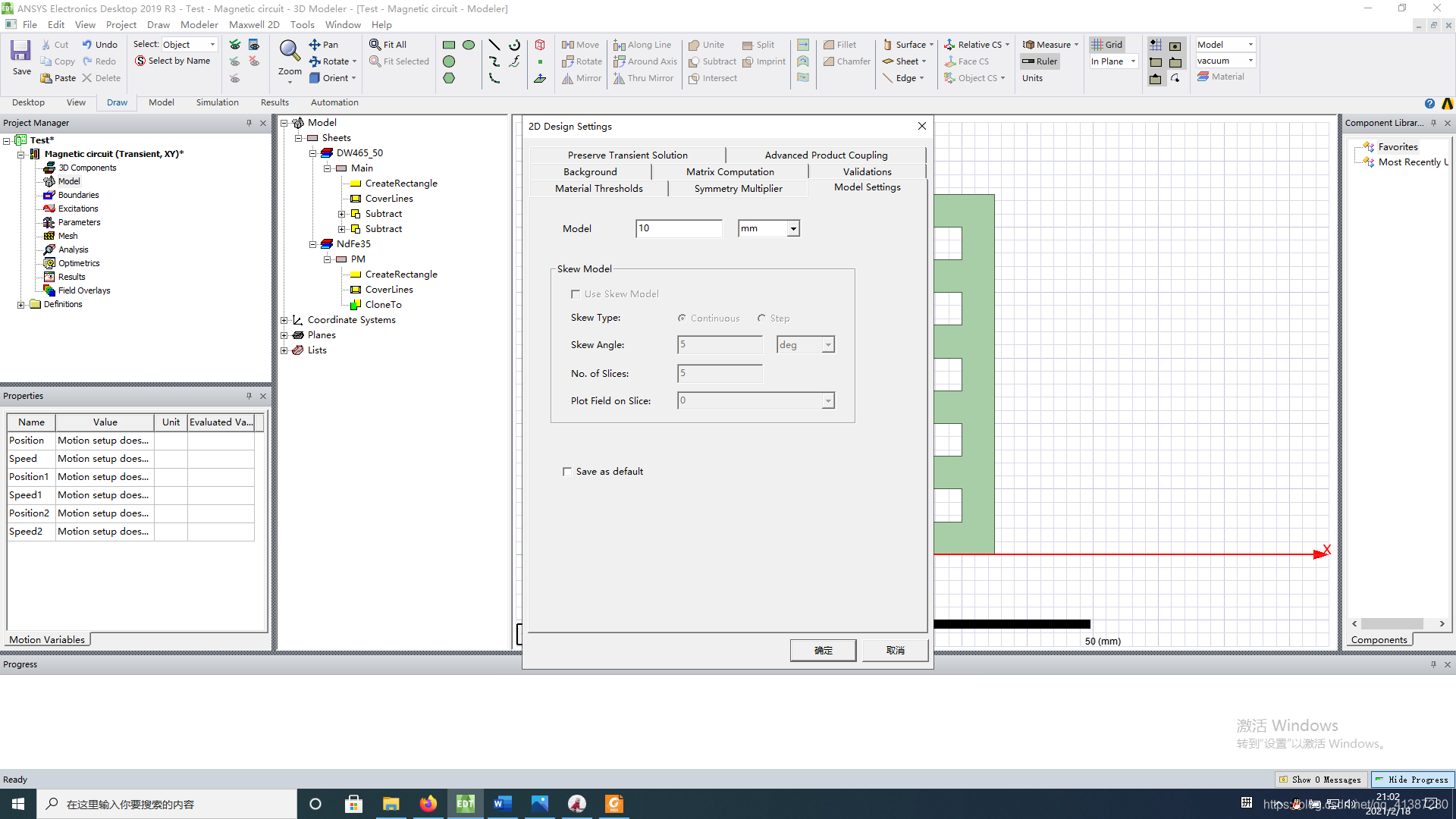

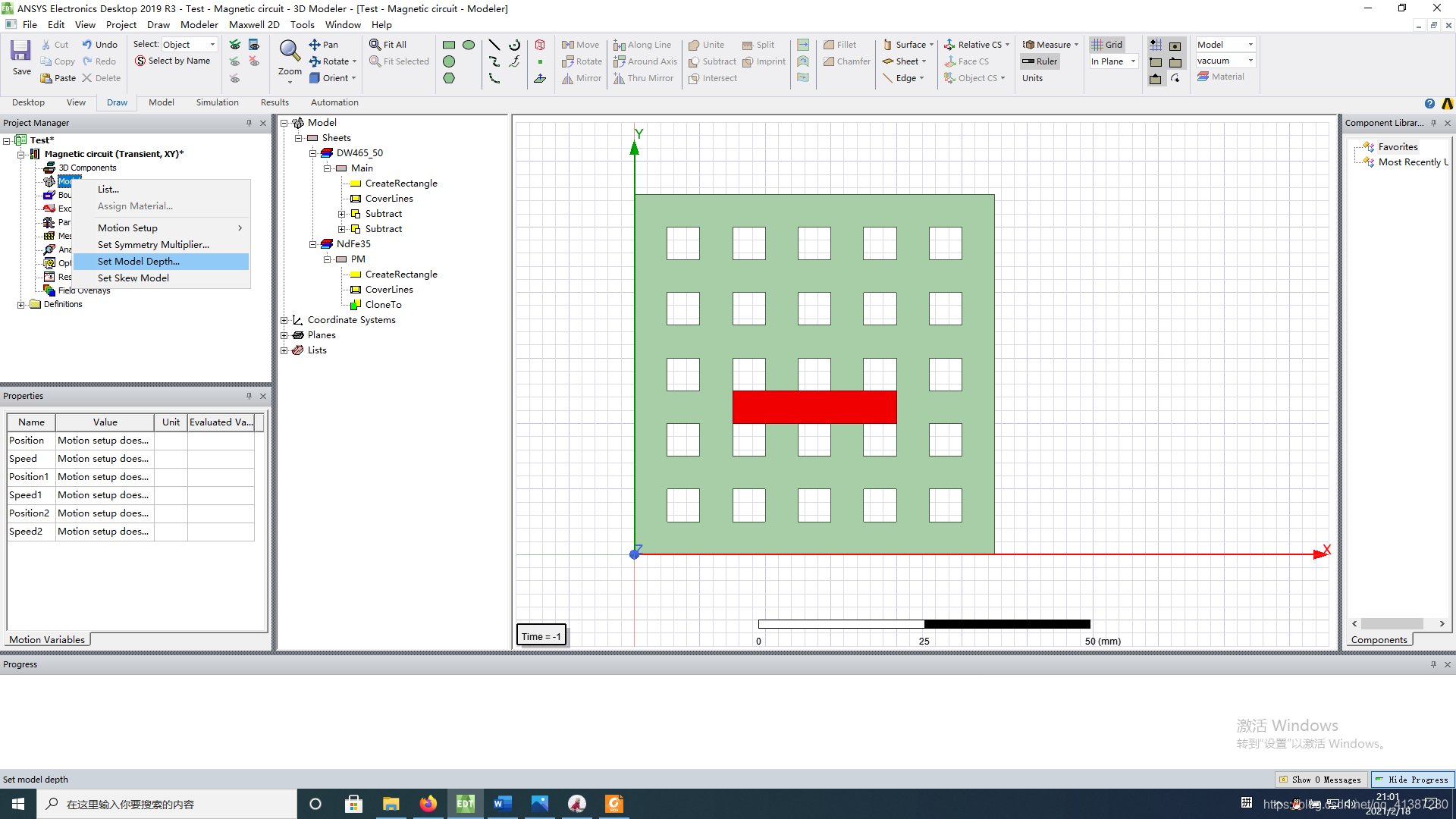

右擊左側工具列Model—>Set Model Depth—>設定為10mm

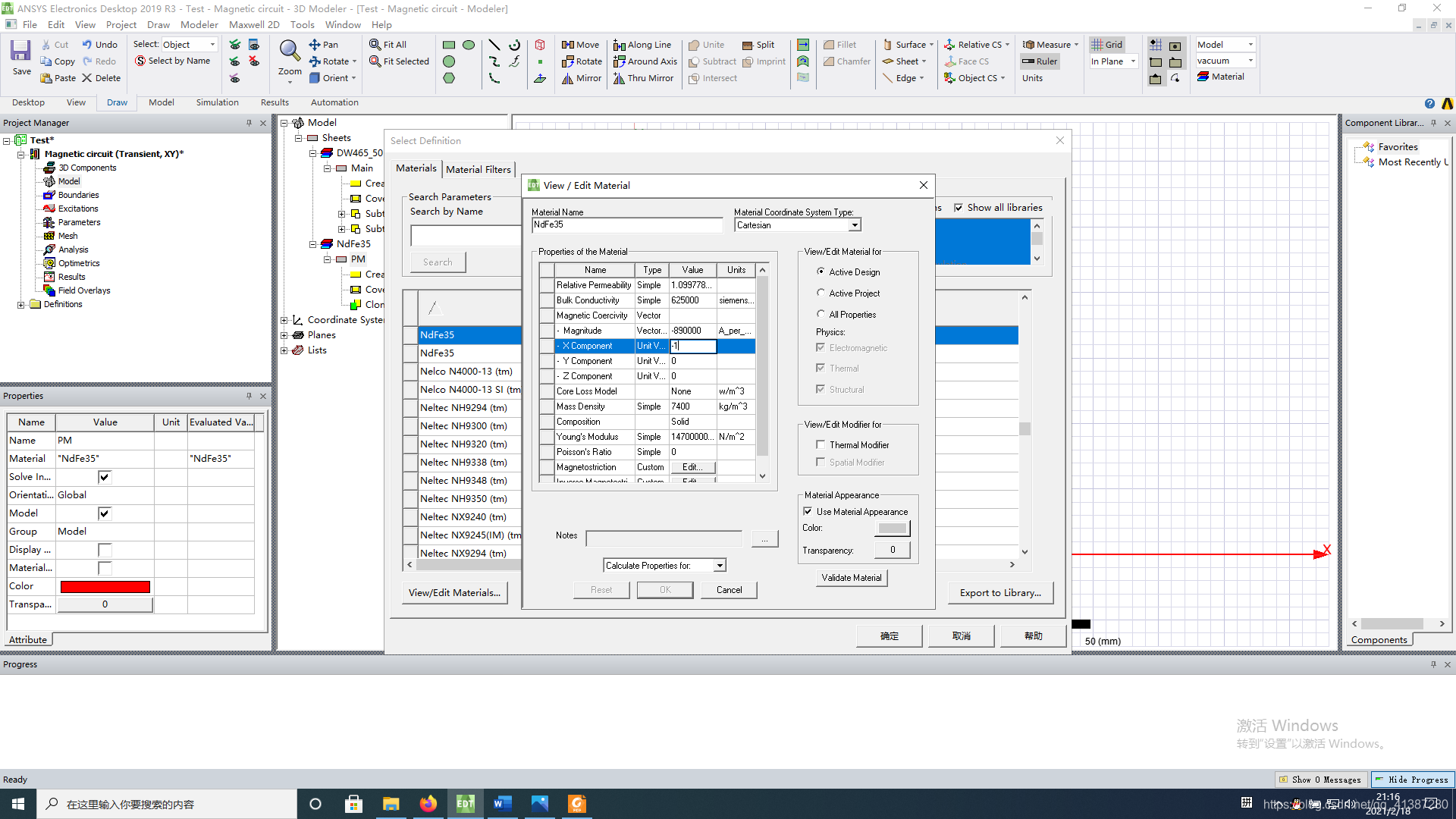

10.設定PM的充磁方向,

點擊左下角Edit Materials—>找到X,Y,Z行,若在X行設定為-1,那么充磁方向就是沿著負軸方向,

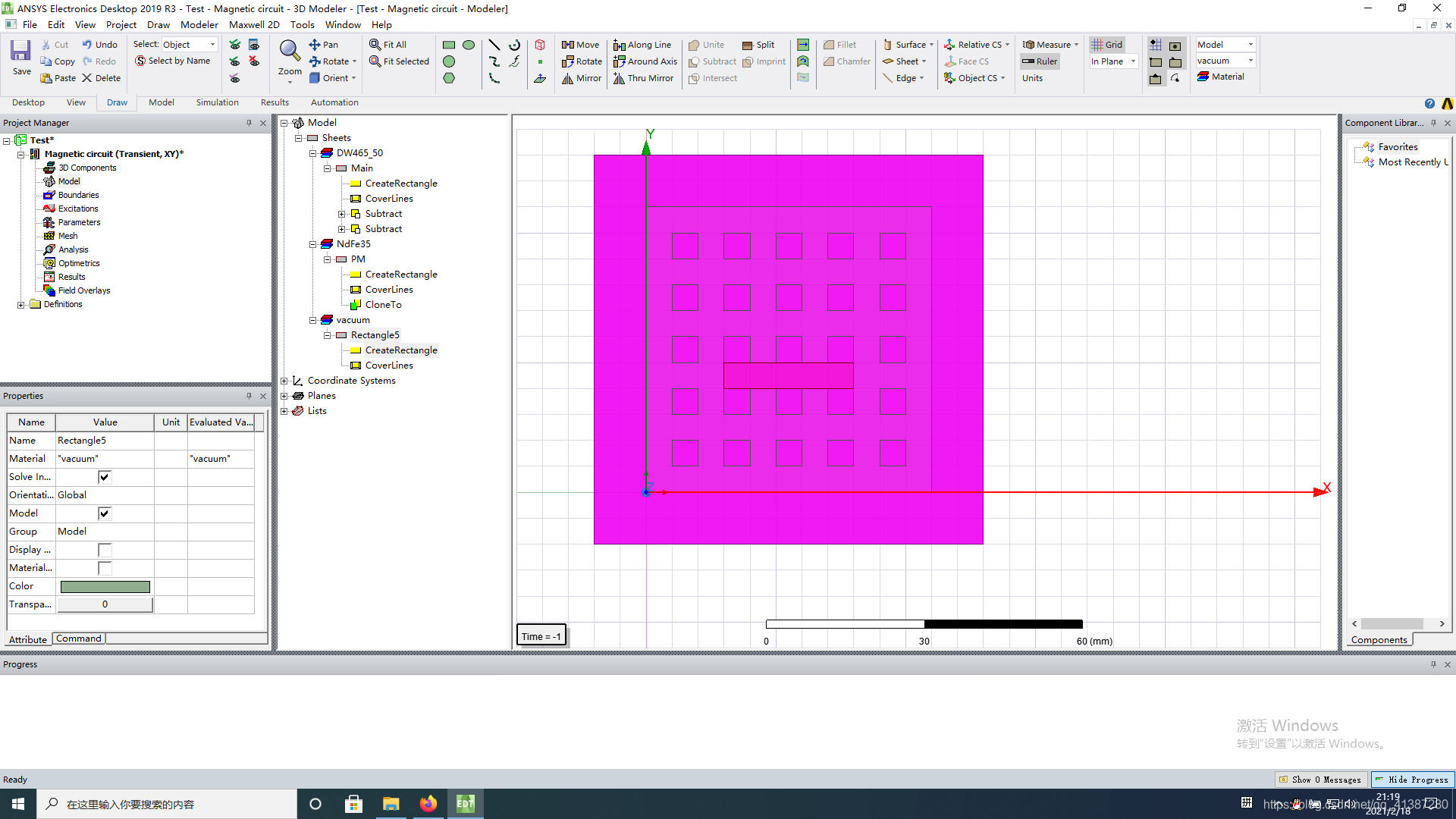

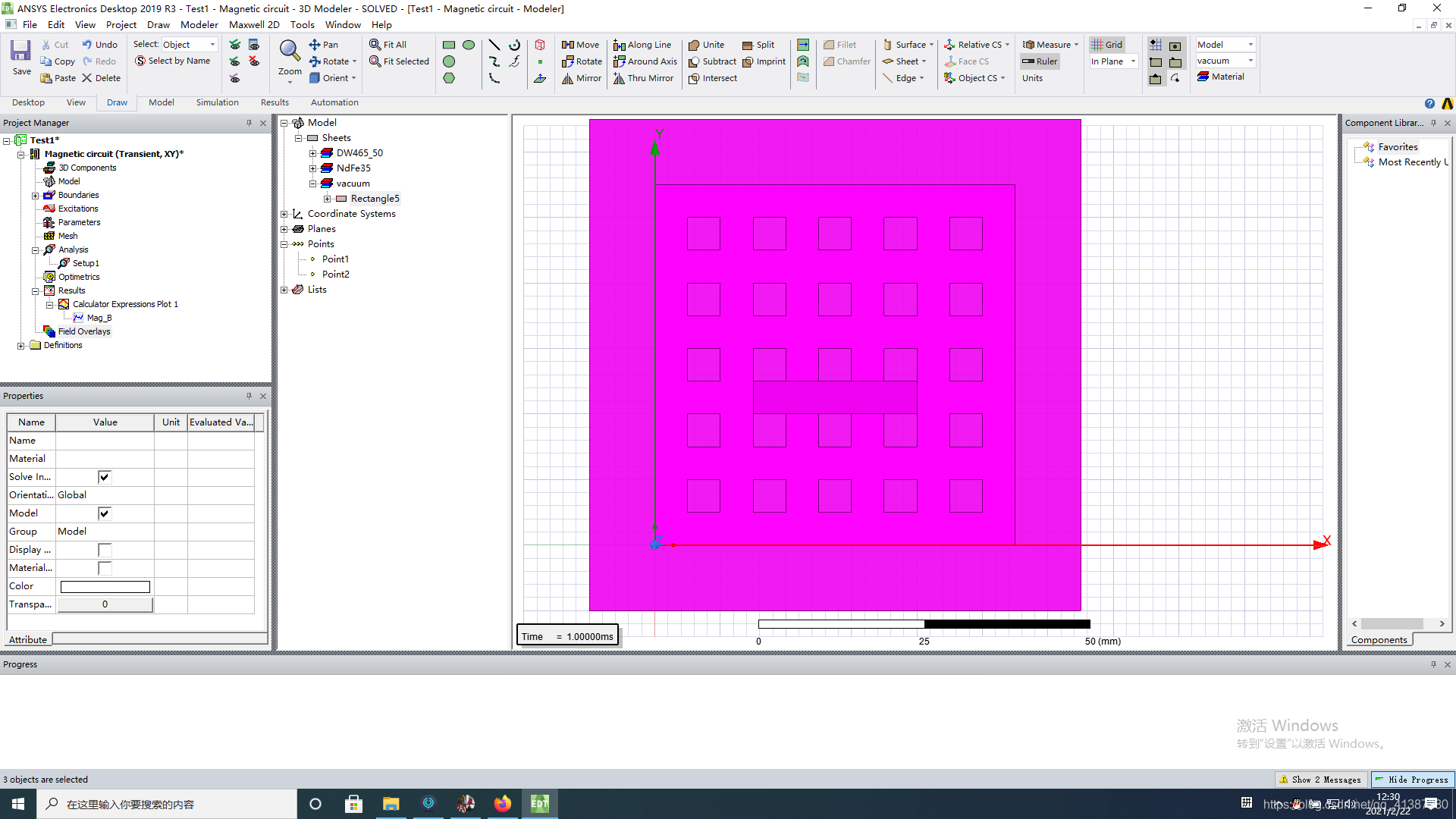

11.設定邊界

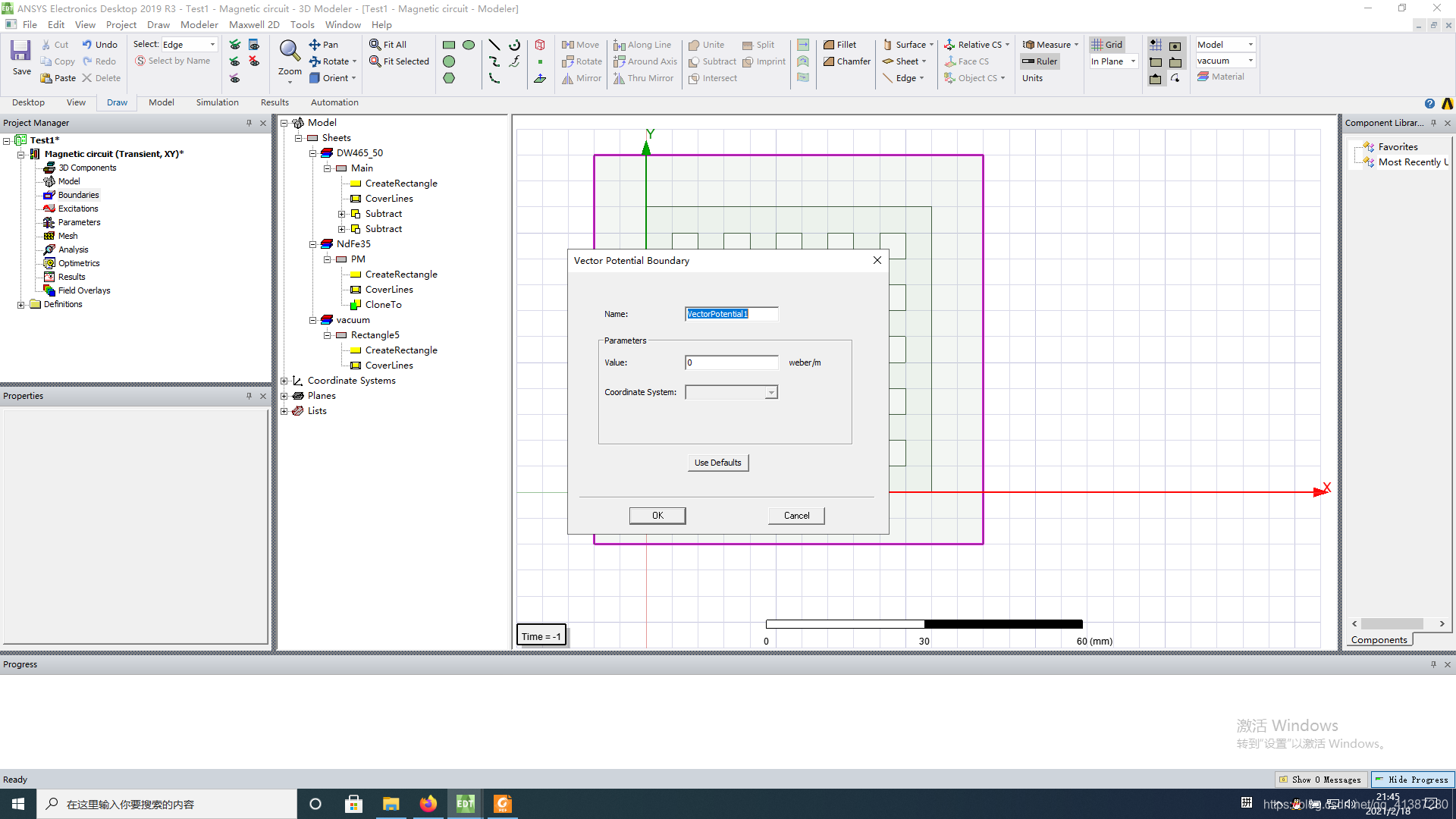

選擇選單欄中的Select Edge,接著選中所畫正方形的四條邊,右擊選擇Assign Boundary里的Vector,
選擇默認值就好,然后調成Select Object模式,

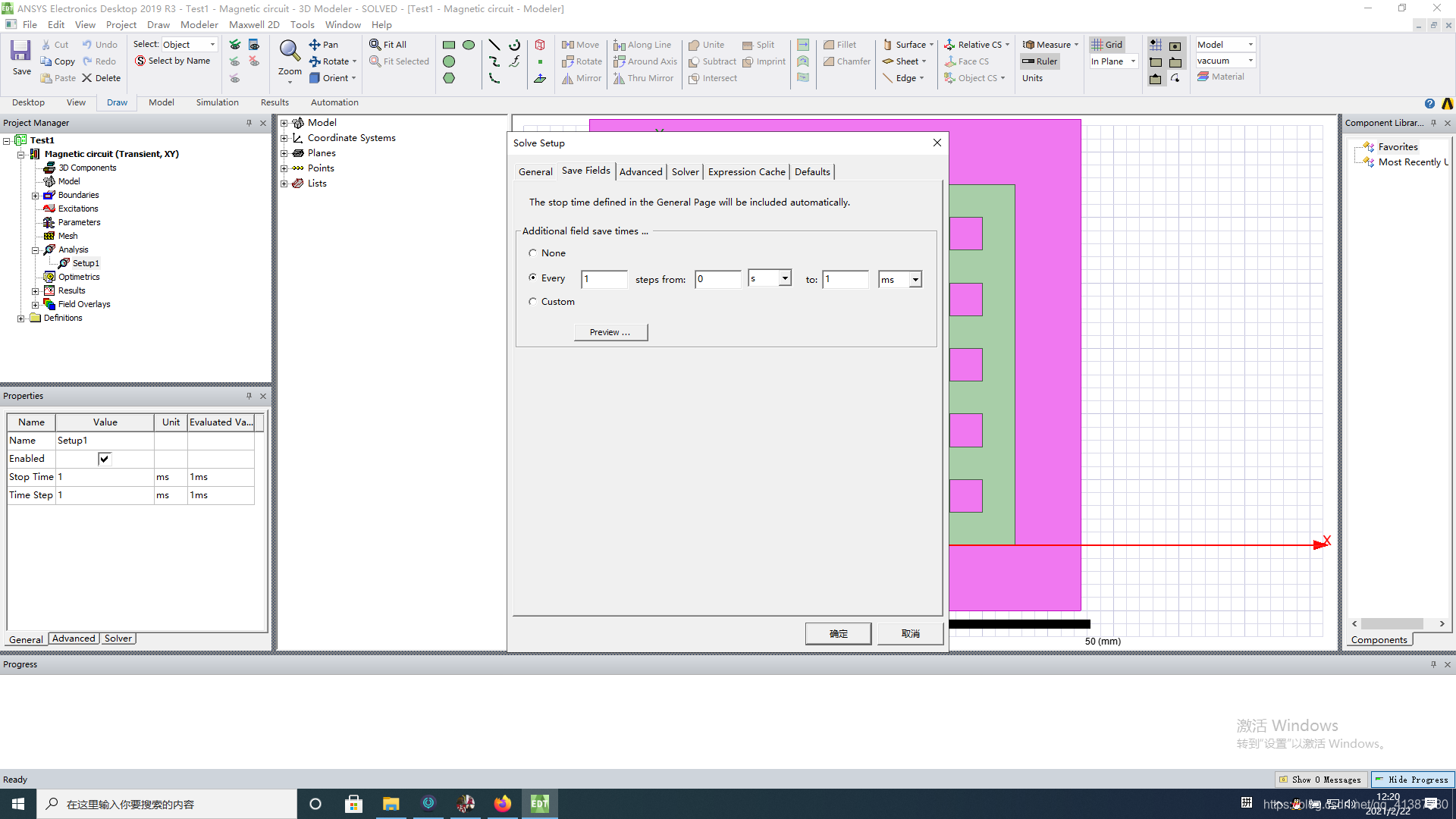

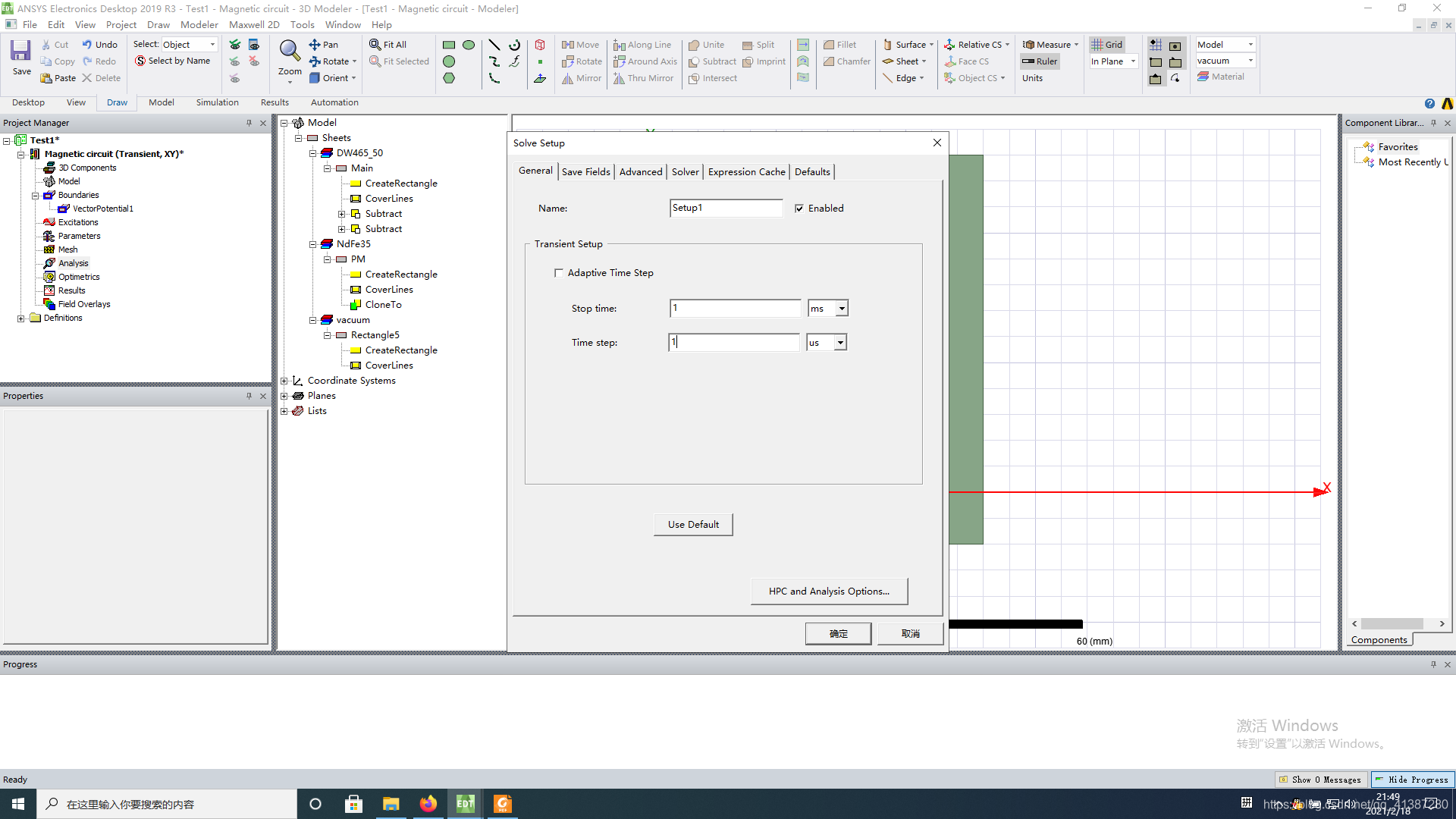

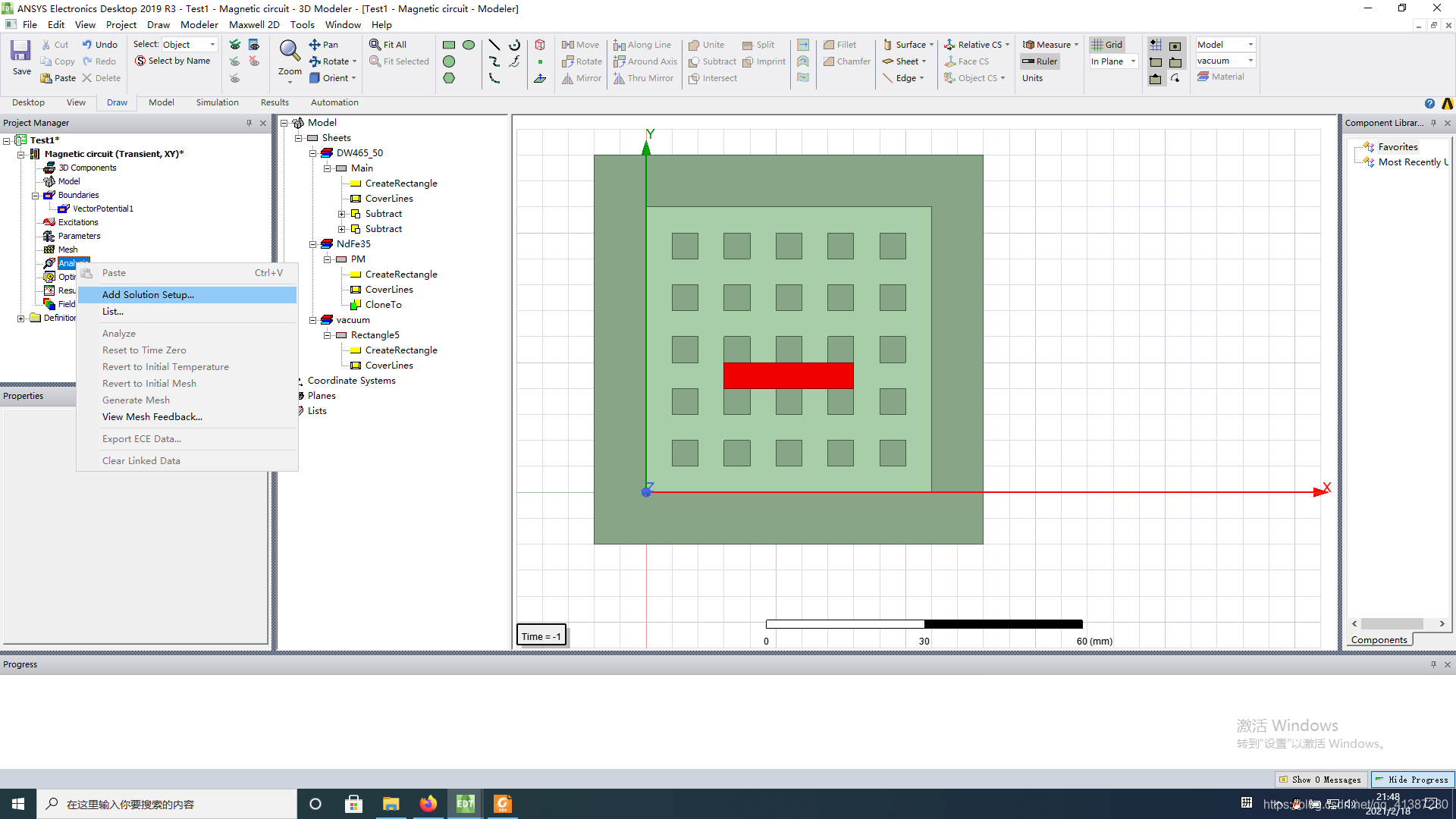

12.設定求解

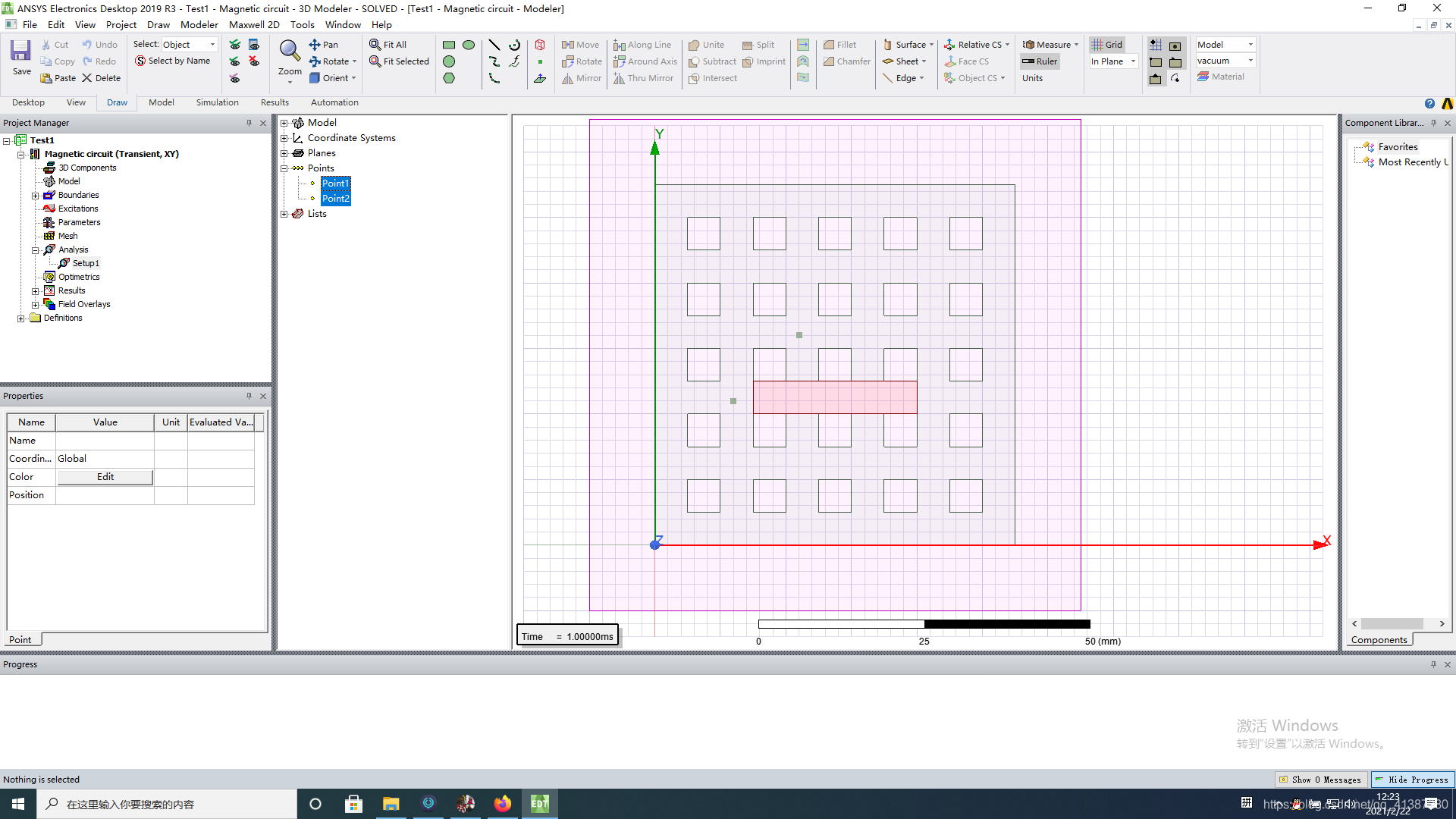

13.設定兩個參考點

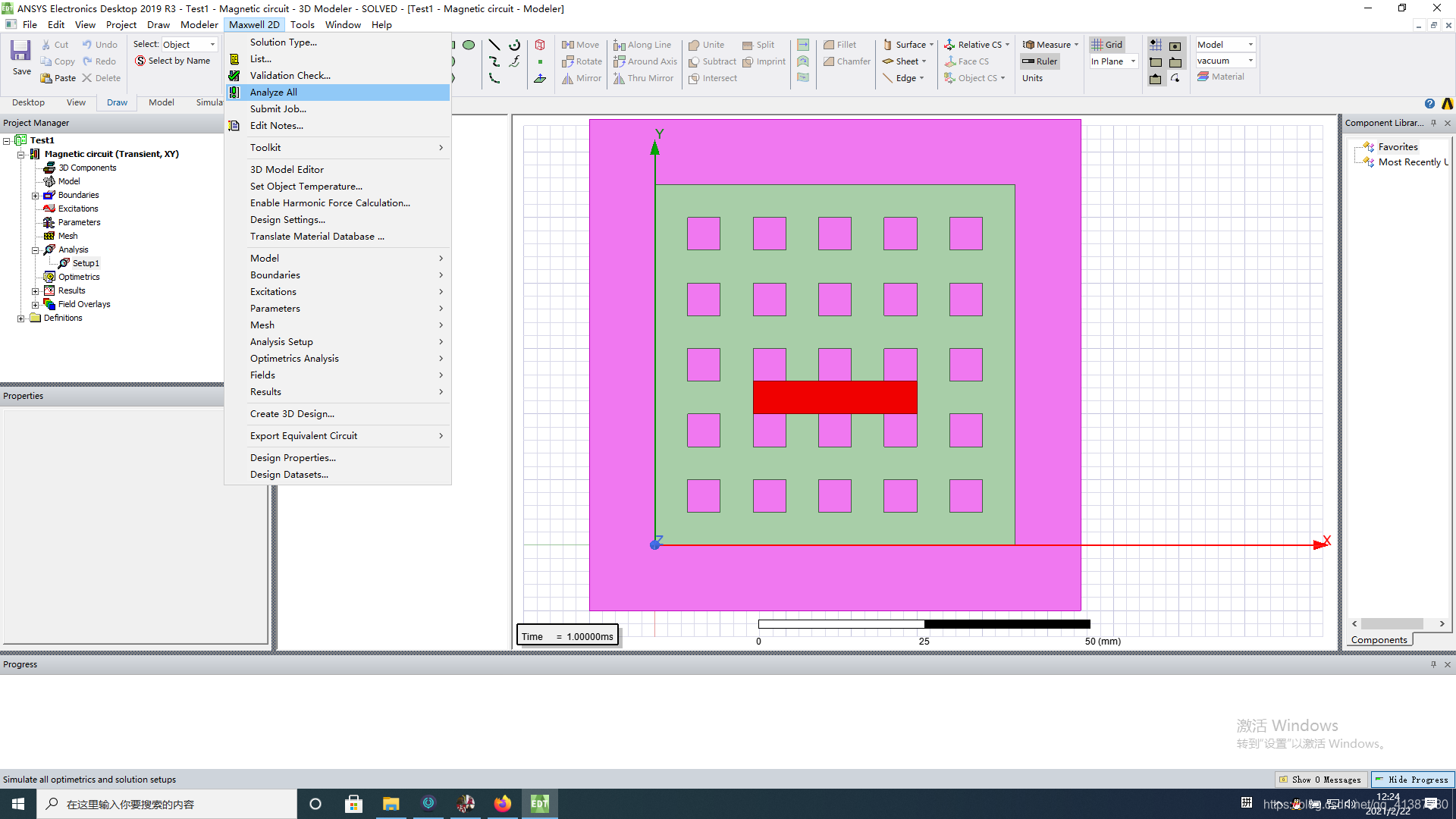

運行

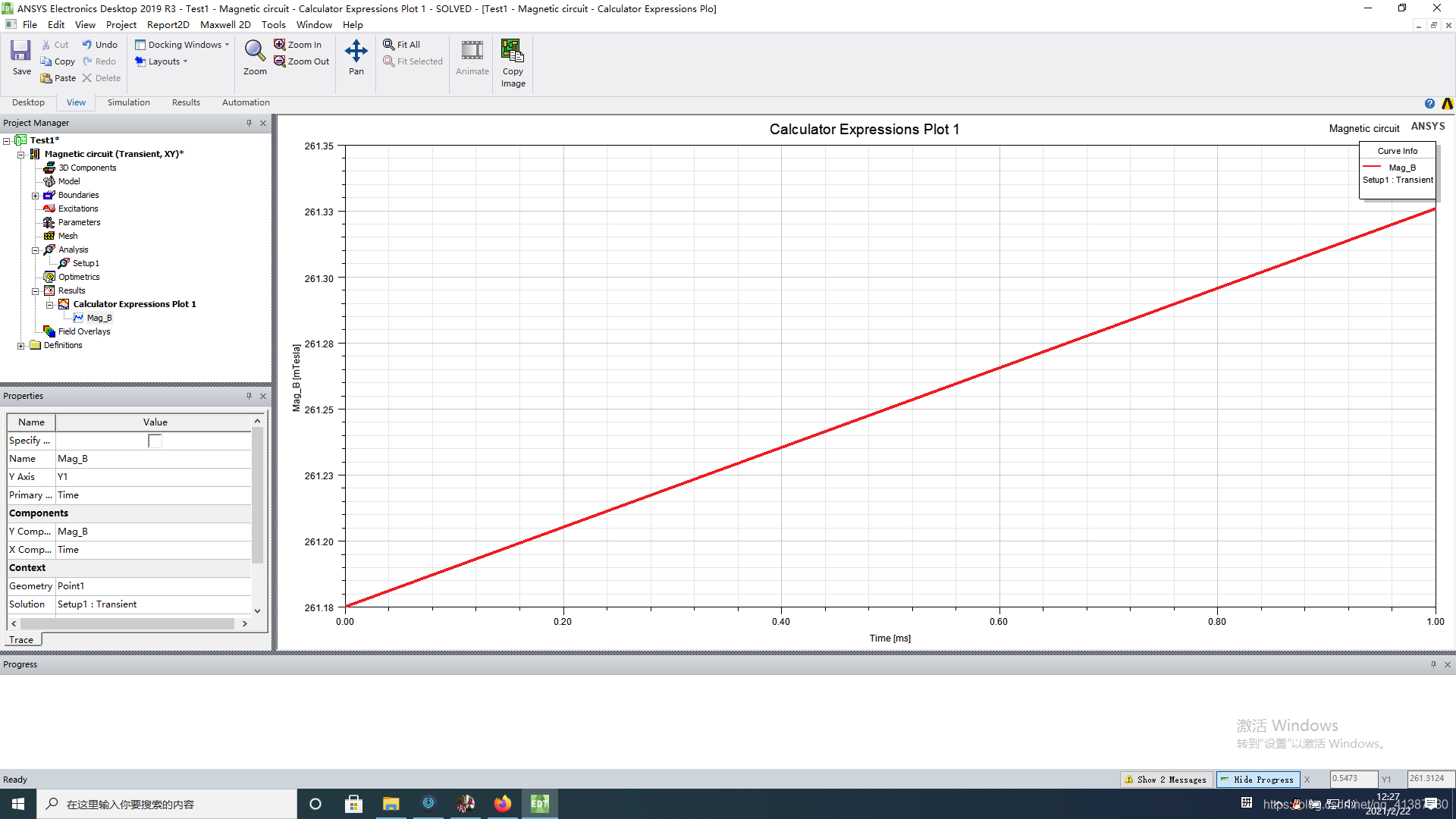

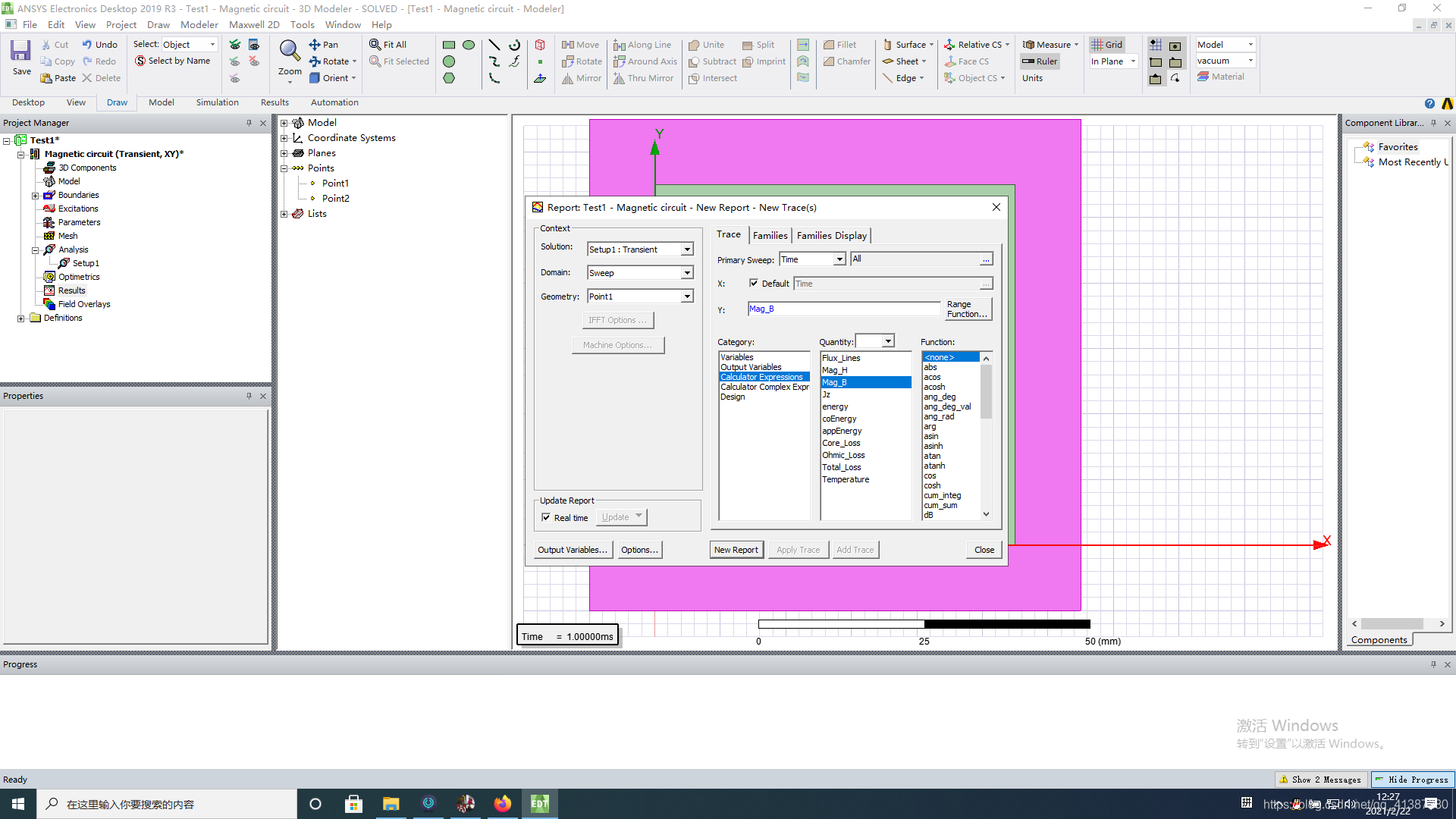

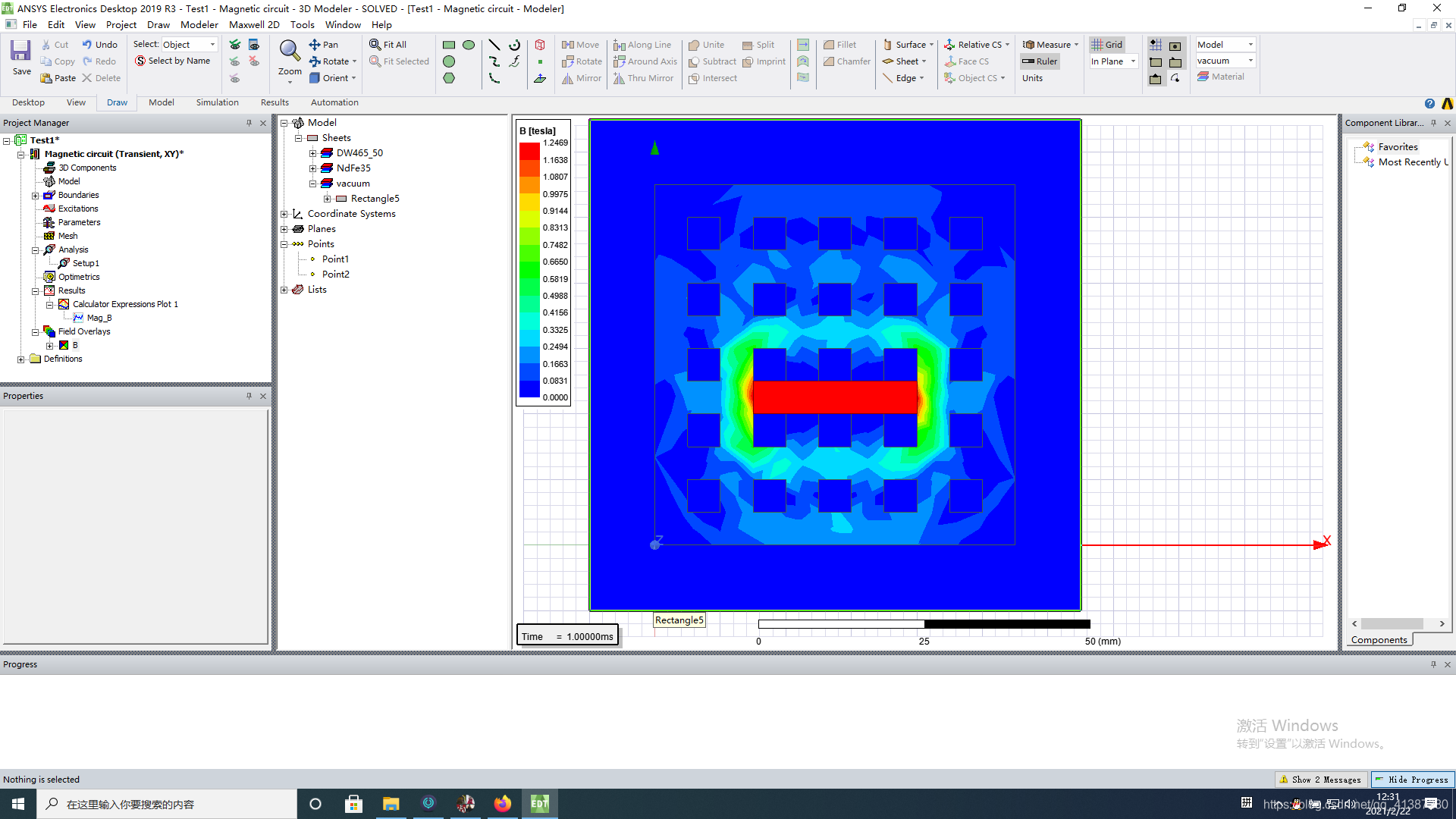

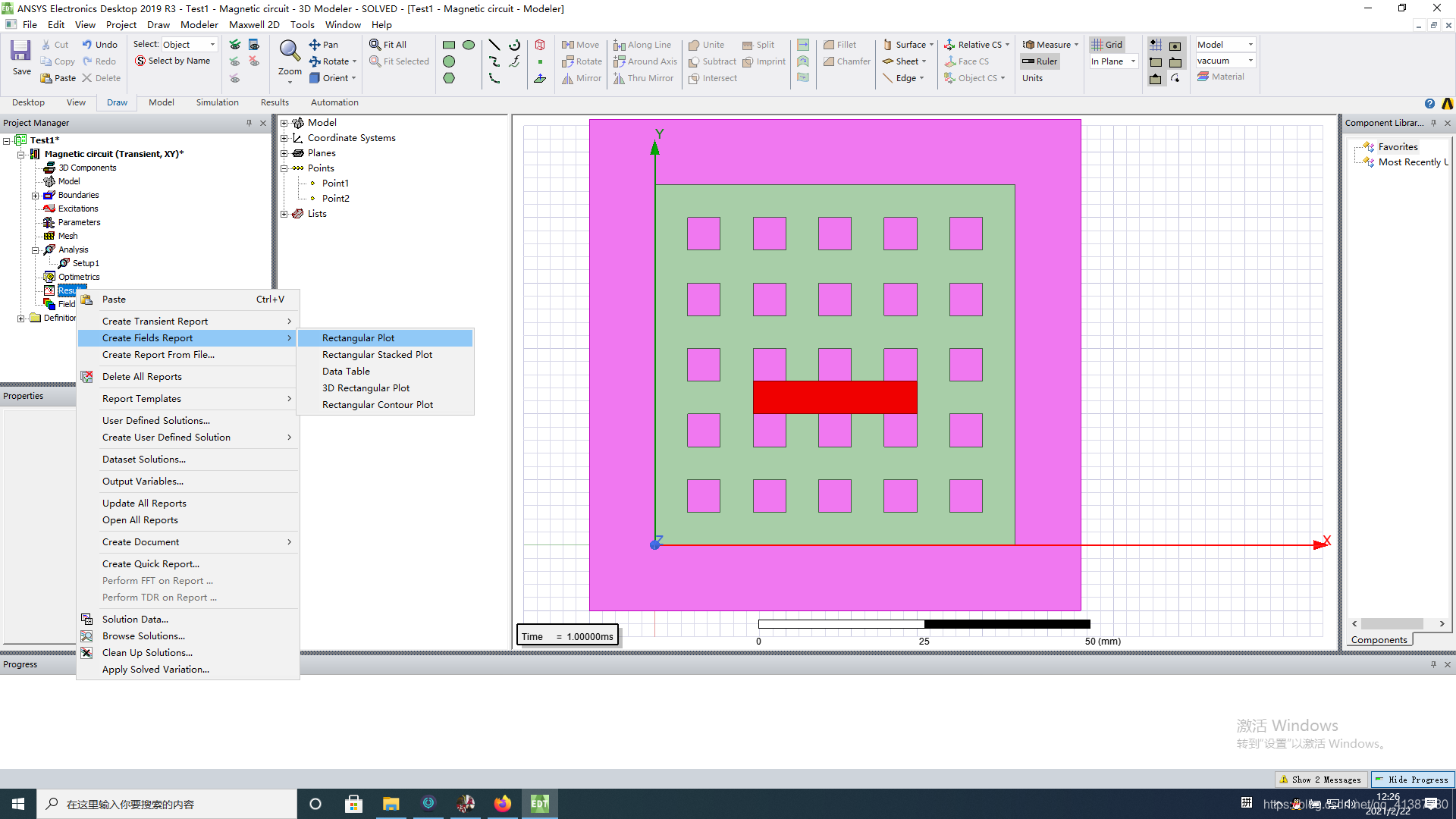

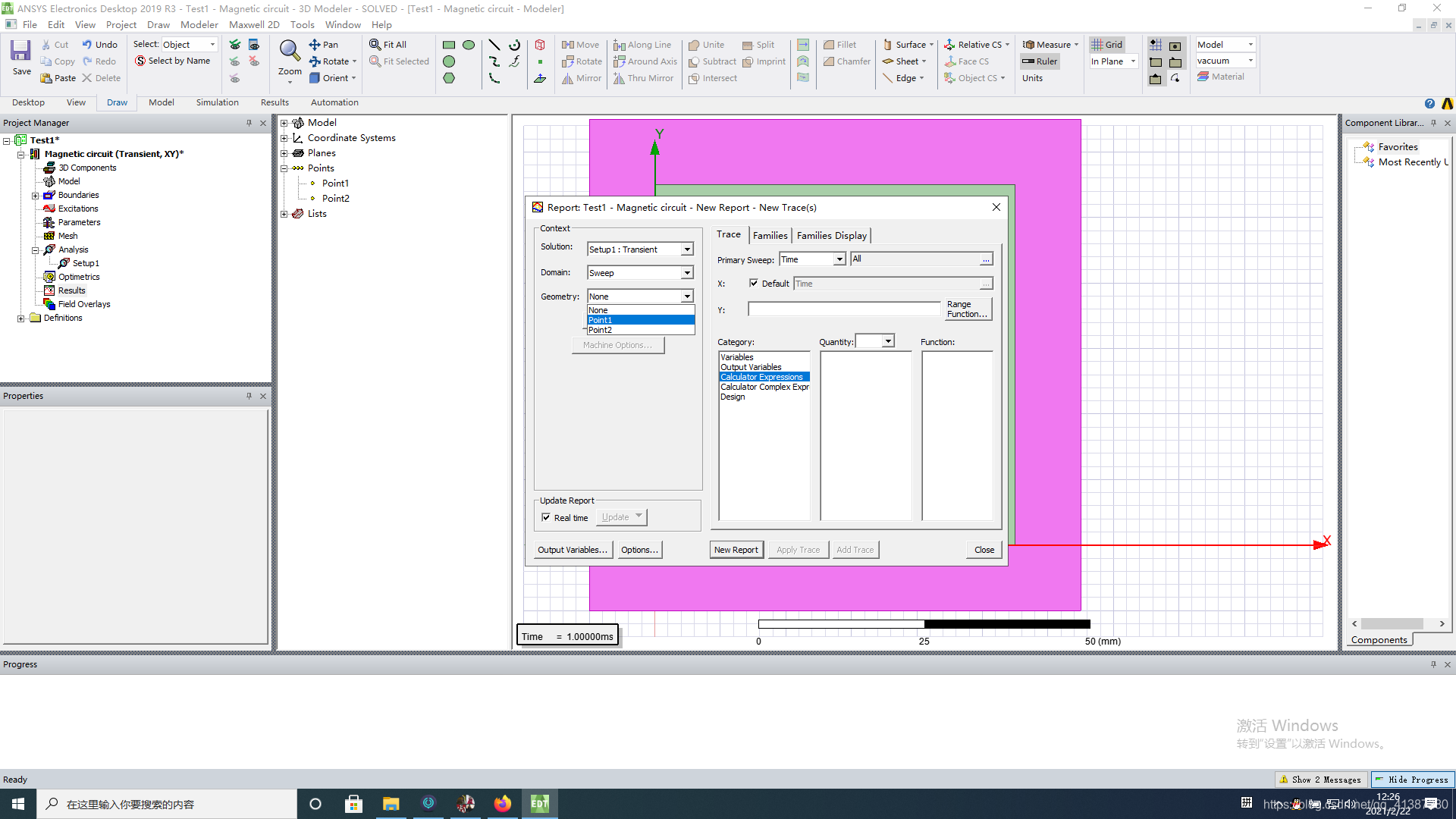

14.查看結果



同理可查看Point2,

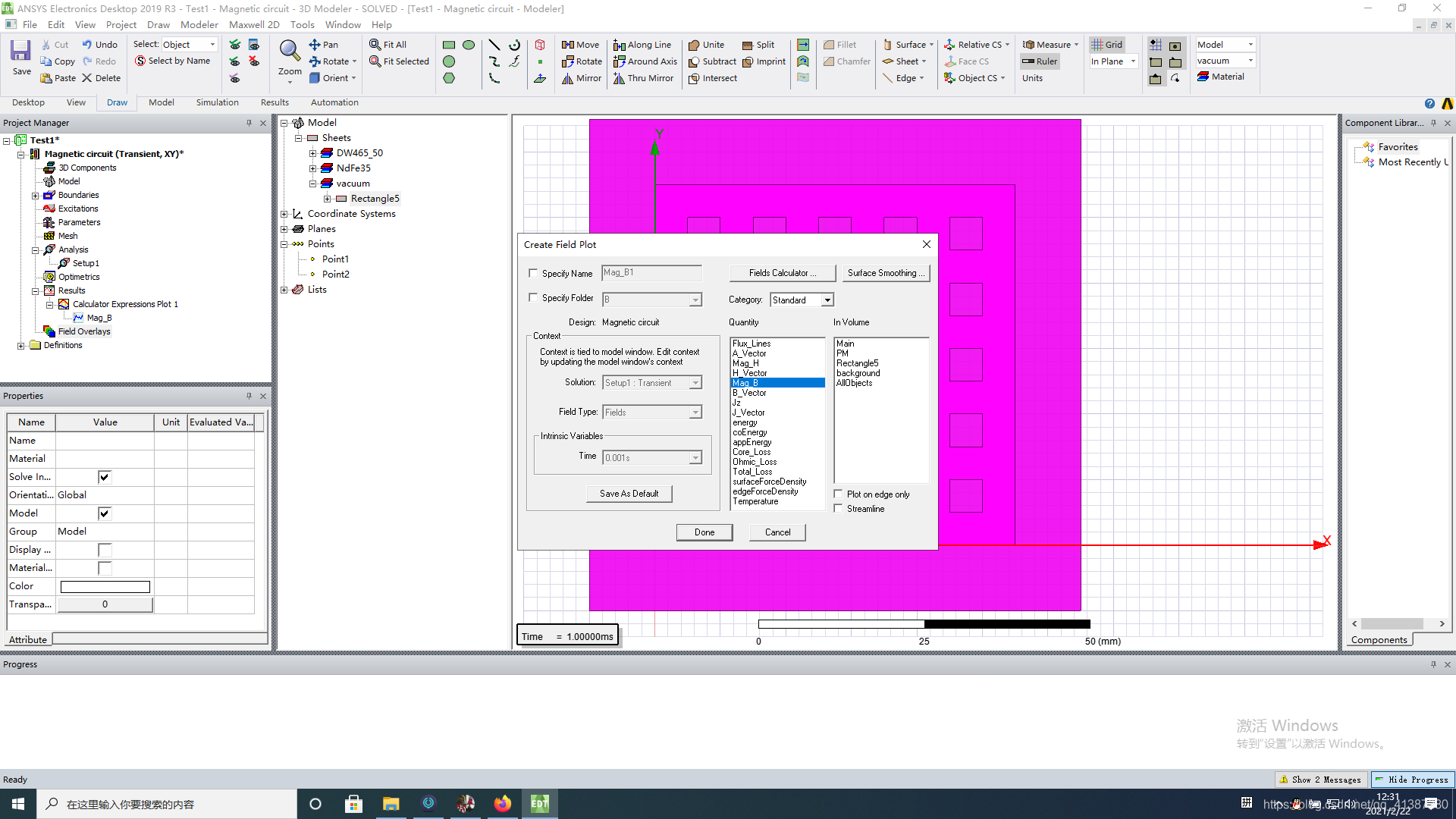

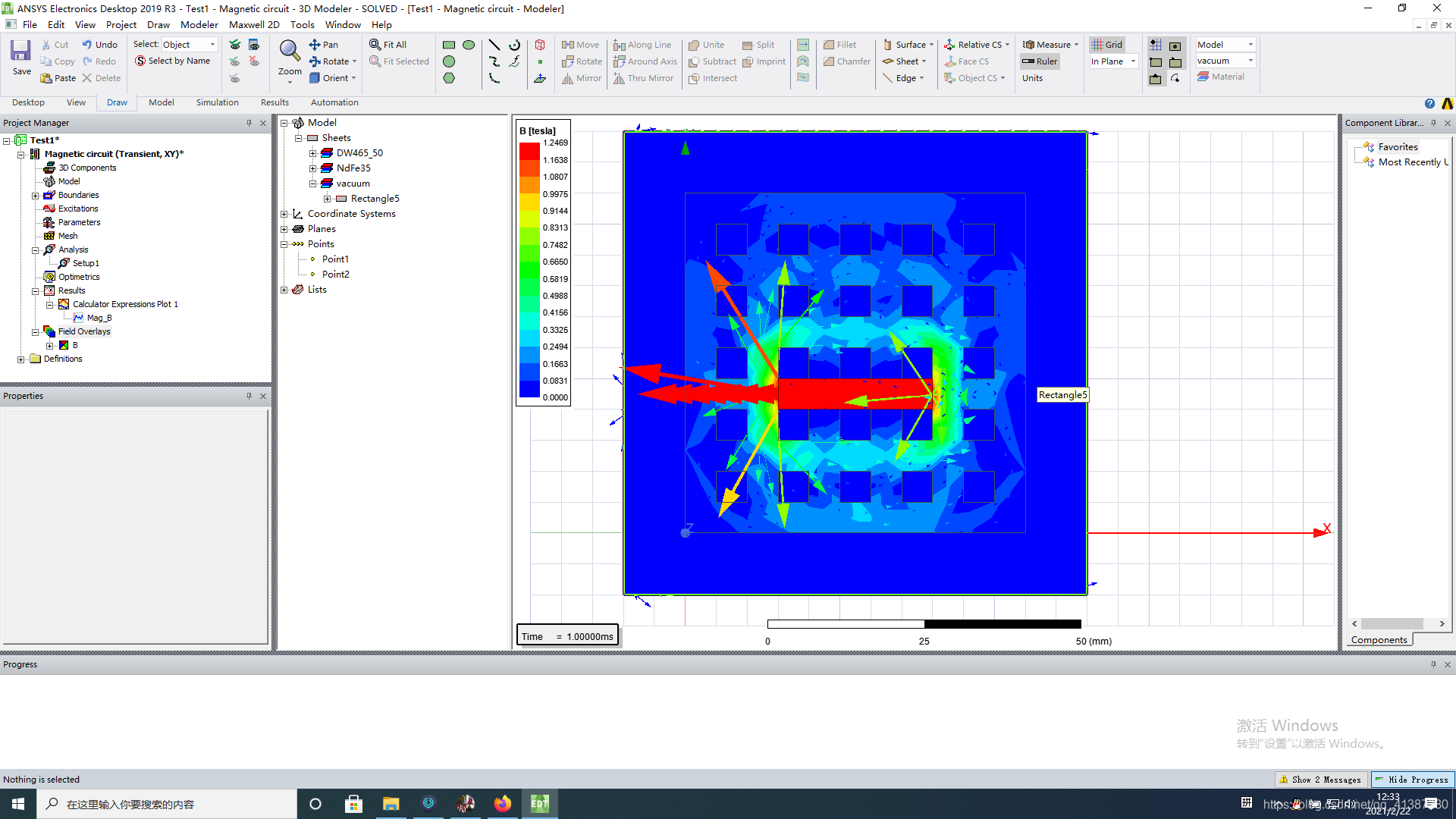

同理也可查看B-Vector,

求大家三連鴨!!!我會繼續努力的!!!
