工程建立、點亮1個LED燈、點亮任意幾個LED燈、燒錄
- 一、 建立工程
- 1、建立工程檔案夾
- 2、創建工程檔案
- 3、創建.c源檔案
- 4、添加.c源檔案到工程
- 二、點亮一個LED燈
- 1、察看原理圖，明確電路原理
- 2、撰寫程式
- 3、燒錄
- 三、點亮多個LED燈
- 附錄一 埠選擇
- 附錄二 鎖存器
一、 建立工程
1、建立工程檔案夾
在學習51的時候，養成良好習慣，建立一個工程檔案夾，將學習程序中寫的代碼源檔案、生成的各類檔案都放在該檔案夾下，
在桌面新建檔案夾（如命名【89C52】，我的板子芯片是89C52）

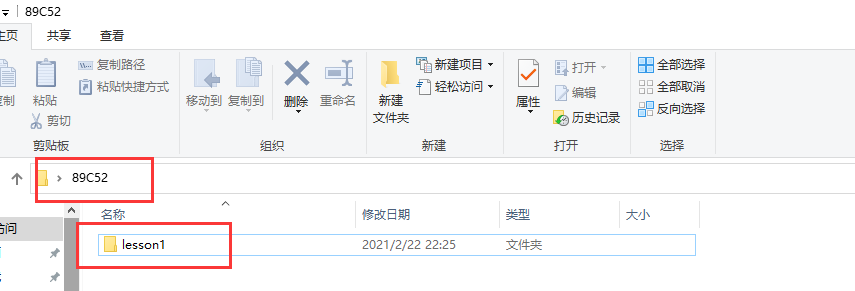

在工程檔案夾下再創建檔案夾，我們每進行一次實驗或者一類實驗，就新建一個子檔案夾，方便代碼管理，
2、創建工程檔案
①打開keil軟體（本博是keil2）
②點擊【New Project…】

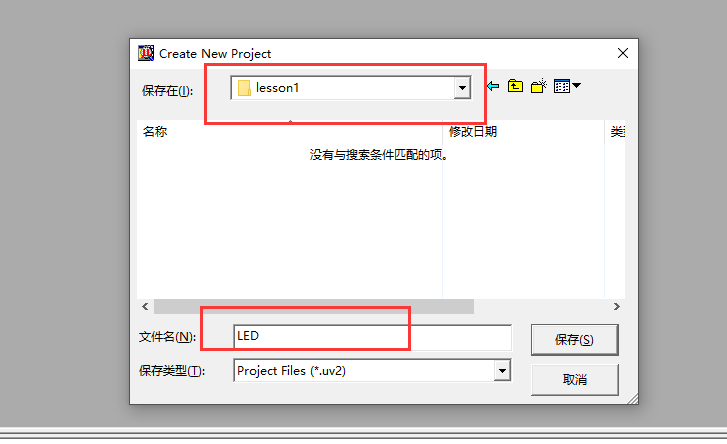

③選擇檔案夾，找到我們創建的檔案夾【89C52】——>【lesson1】
檔案名為本次實驗的名稱（如LED），格式唯一為【.uv2】，點擊【保存】

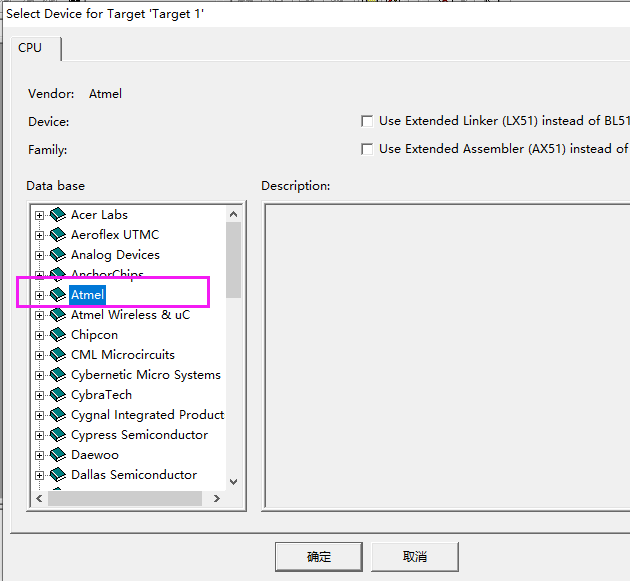

③選擇芯片型別（本博芯片為AT89C52）
芯片型別察看如下

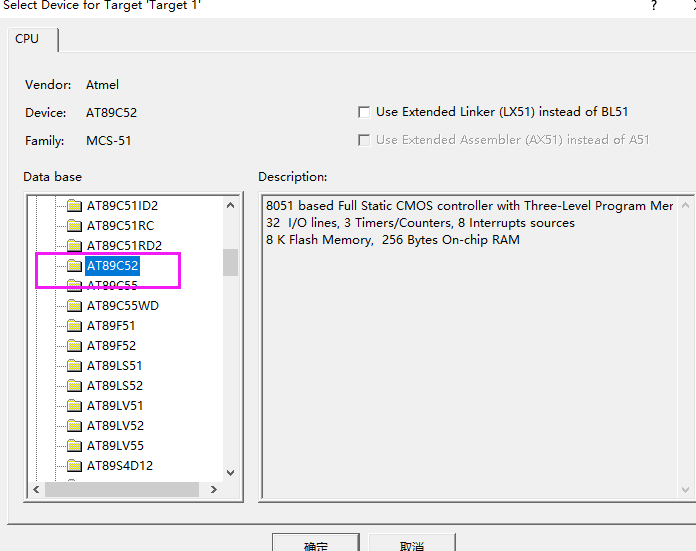

找到AT89C52，點擊【確定】
上圖點擊【確定】
此時狀態欄有了下圖所示資訊，到這一步為止，我們建立了一個關于【AT89C52】的工程，但是還沒有把代碼與工程連接起來，整個工程就是一個空殼，
3、創建.c源檔案
①點擊【Flies】——>【new…】，建立文本
或者直接如下快捷鍵
②點擊保存

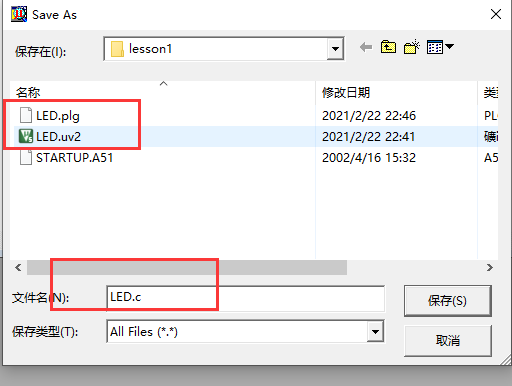

保存位置為剛剛新建檔案的位置，注意現在保存的檔案是以后寫C代碼的檔案，所以檔案后綴為【.c】，名稱與剛剛建立專案時的名稱一樣，故改為【LED.c】，點擊保存，
建立了C代碼檔案，但是并不知道C代碼是寫給誰的，所以應該把C代碼檔案添加到工程中，
4、添加.c源檔案到工程

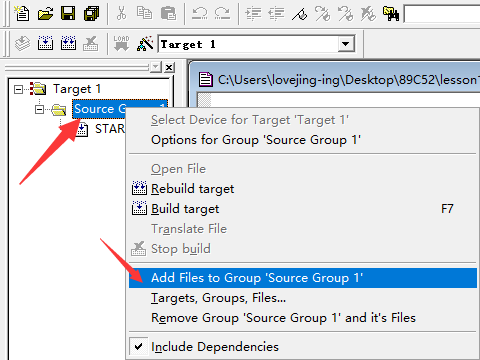

①右擊【Source Group 1】——>【Add Files to Group ‘Source Group 1’】

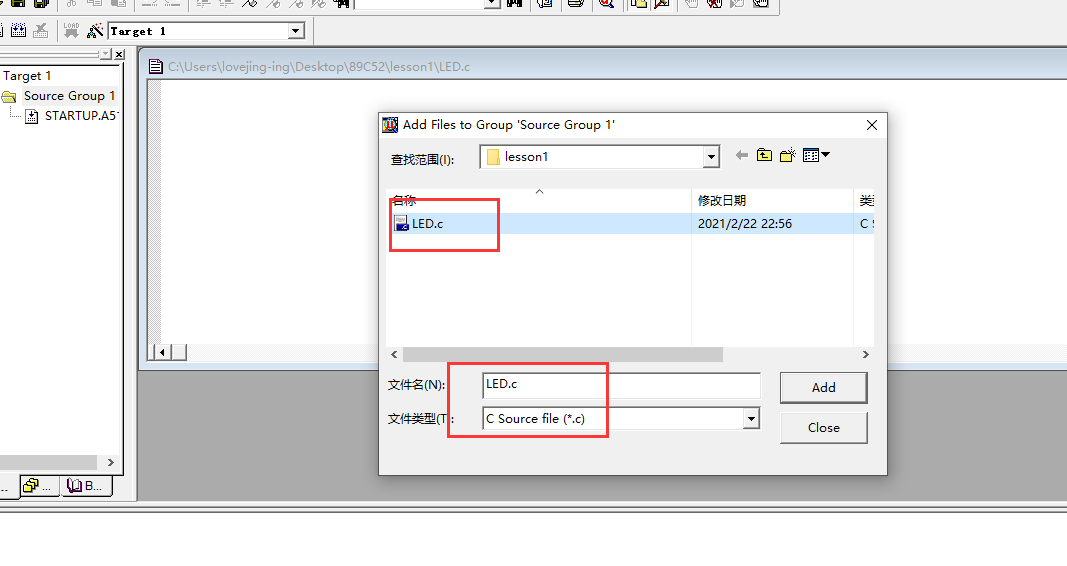

②選擇剛剛的創建的.c檔案，點擊【Add】
此時狀態欄有了.c源檔案
到此，整個工程的建立結束，通過在.c源檔案中撰寫代碼，編譯后形成單片機可執行的.hex檔案，通過燒錄軟體將可執行檔案燒錄到單片機，
二、點亮一個LED燈

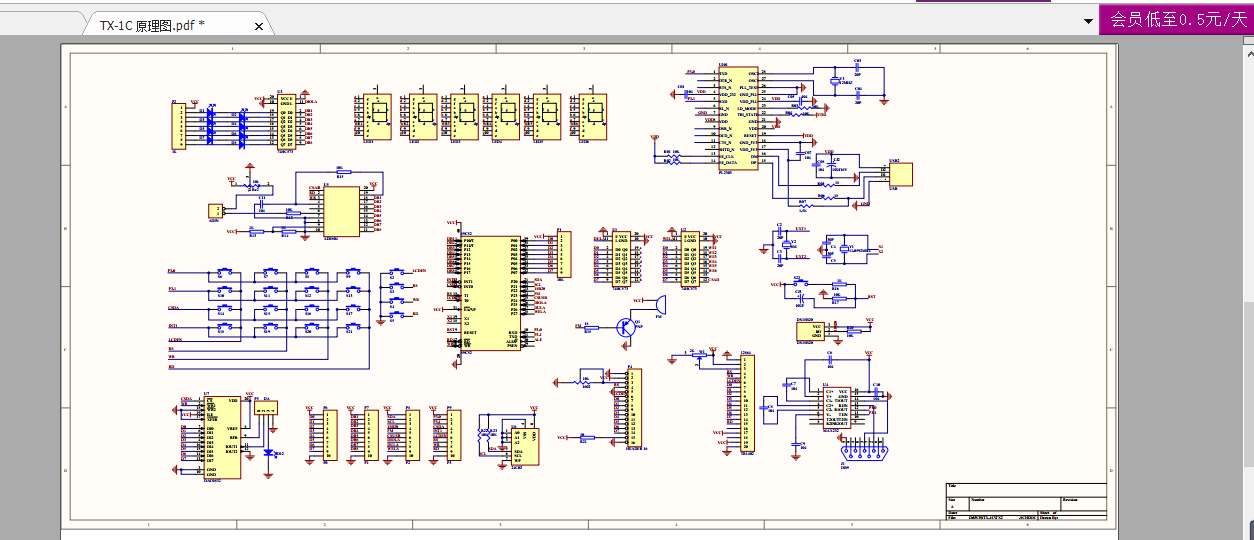

1、察看原理圖，明確電路原理

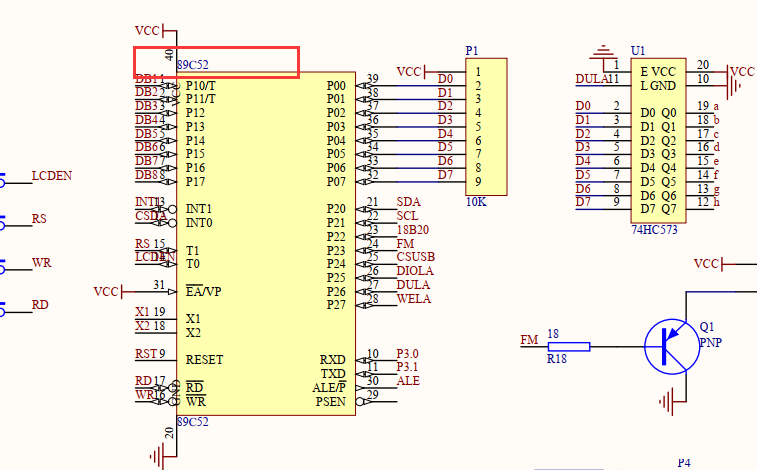

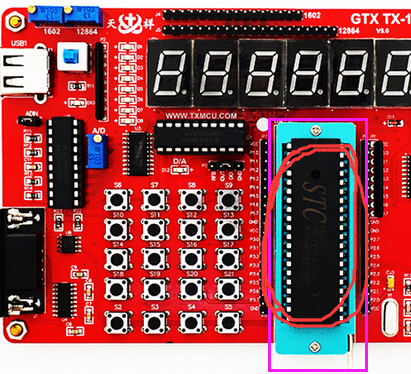

①找到芯片
②找到LED

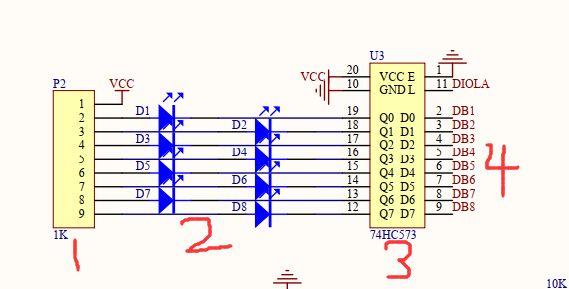

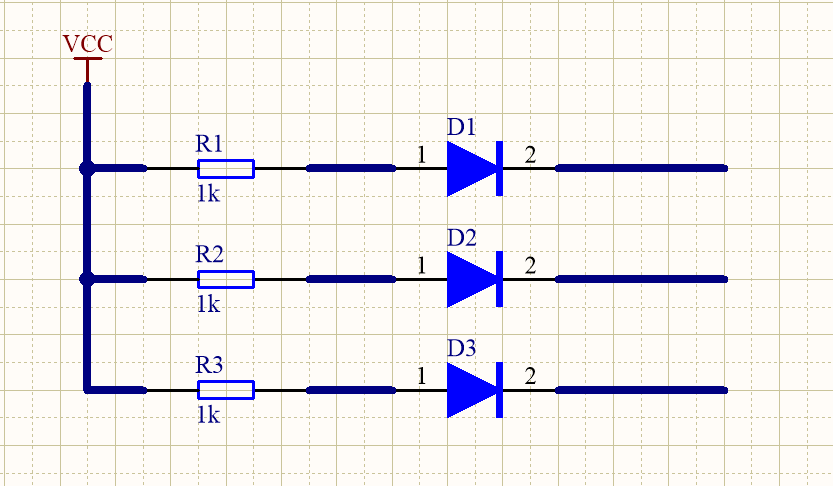

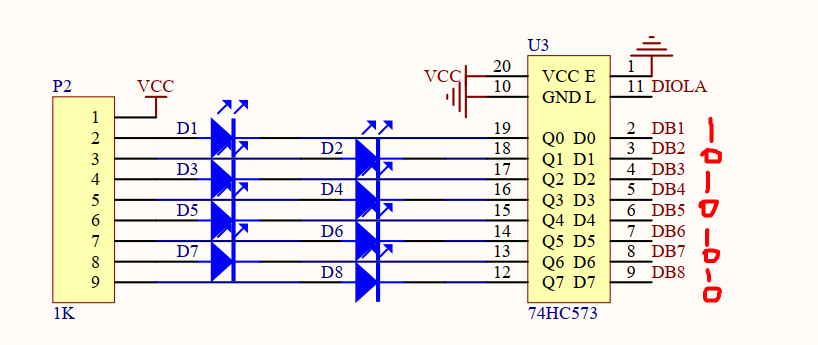

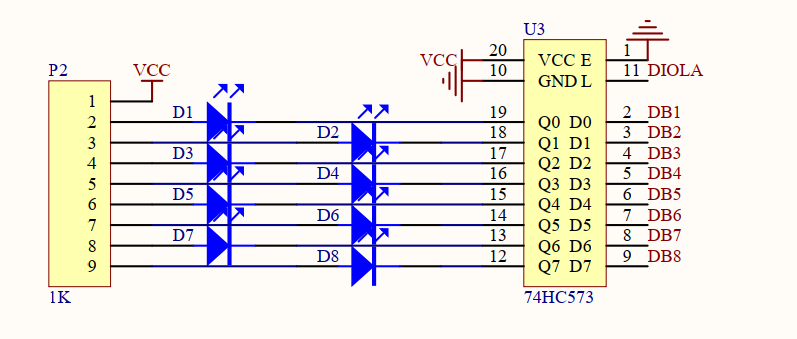

上圖1是1k的排阻，2是8個LED，可以理解為每個LED接1K的電阻，如下圖
3是鎖存器，我用的單片機A/D實驗與LED實驗都是用的單片機的P1^0——P1 ^7,在進行A/D實驗時，為了防止對LED形成干擾，就在LED與P1間加了一個鎖存器，在進行A/D實驗時，將LED鎖住，
鎖存器見本博附錄，現只需知道當OE為低電平、LE為高電平時，鎖存器的輸入DB1——DB8與鎖存器的輸出Q0——Q7，電平同高、同低，即DB輸入為高電平、對應Q輸出為高電平，DB輸入為低電平，對應Q輸出為低電平，

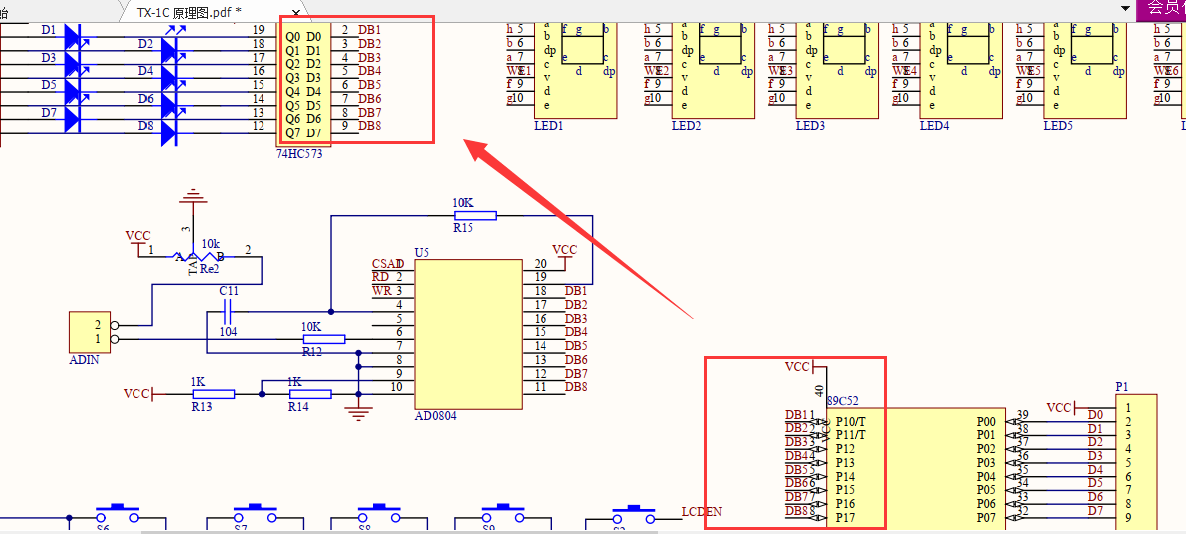

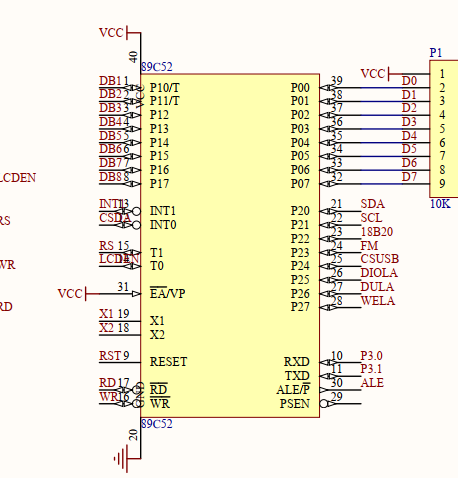

由上圖可知，單片機的P1的0——>7引腳連接鎖存器的D0——>D7
P1的某一引腳編程式置0，則該引腳輸出低電平，鎖存器輸出端Q對應引腳也變為低電平，此時對應的LED左邊是VCC高電平，右邊是低電平，LED點亮，
故LED1——>LED8 對應：Q0——>Q7; 對應D1——>D8； 對應單片機P1^0——P1 ^7
只需將P1^0——P1 ^7某個引腳置低電平就可點亮對應LED，

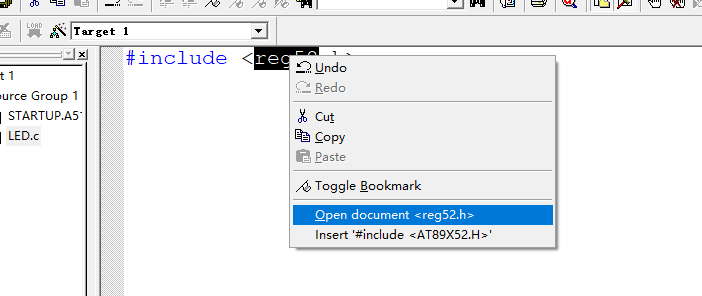

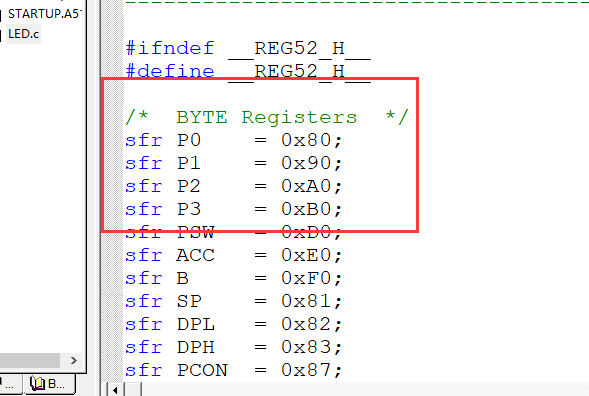

在.c文本下撰寫#include <reg52.h>，右鍵打開頭檔案
可以看到P0、P1、P2等被定義為8位暫存器（暫存器定義方法：sfr…（八位），sfr16…（16位）），則可以通過位定義陳述句：sbit led1=P1^0；
將P1暫存器某一位重新命名，程式中可以通過新名稱對該位進行操作，
2、撰寫程式
#include <reg52.h>
sbit led1=P1^0;
void main()
{
led1=0;
}
以上代碼，第二行：sbit led1=P1^0;是對 P1的第一引腳重命名，進行led1=0;操作后會點亮第一個LED，
如果需要點亮其他的LED，則可將P1^0改為 P1 ^1、P1 ^2…P1 ^7
3、燒錄
①生成hex檔案

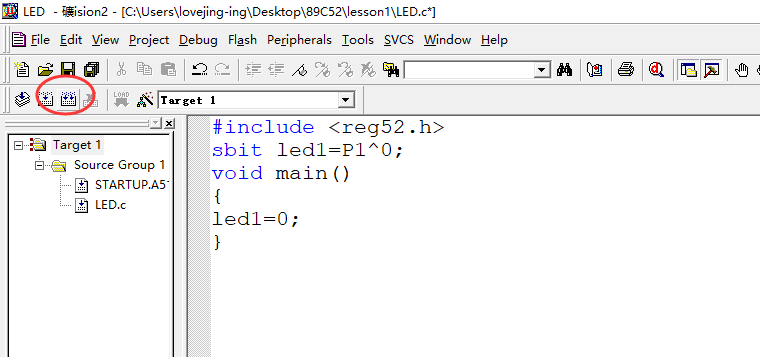

點擊下圖圖示

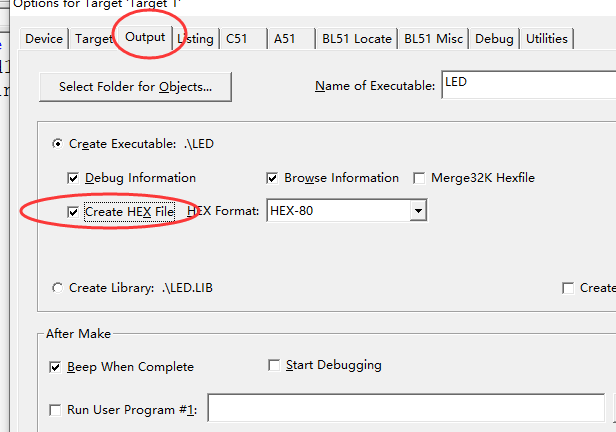

勾選下圖選項，點擊【確定】
再重新編譯
此時顯示生成了hex檔案，它與.c源檔案存放在相同位置

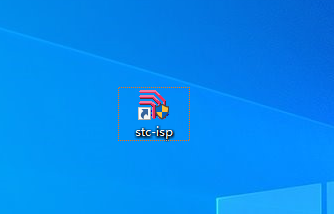

②打開stc-isp（下載地址：http://www.stcmcudata.com/）

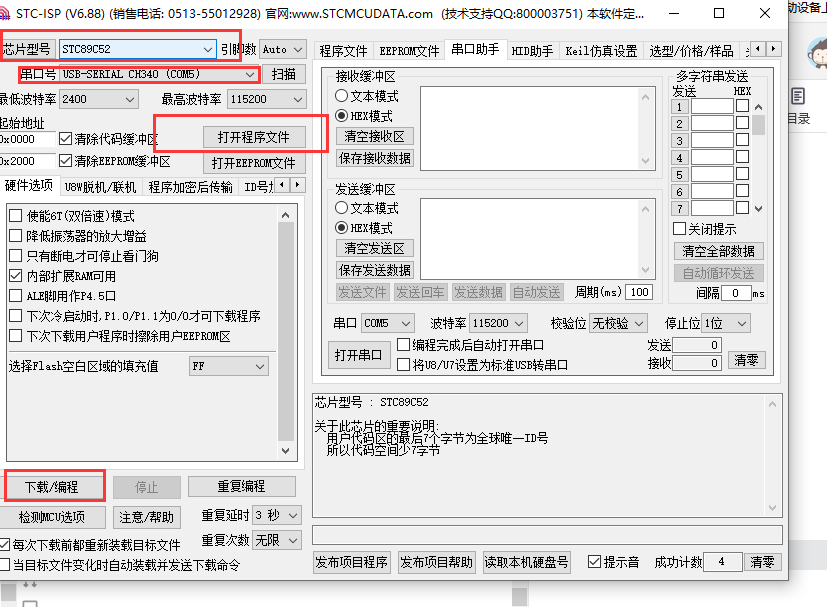

芯片選擇型號為89C52，埠號選擇（見本博附錄），打開程式檔案，選擇工程檔案下的hex檔案

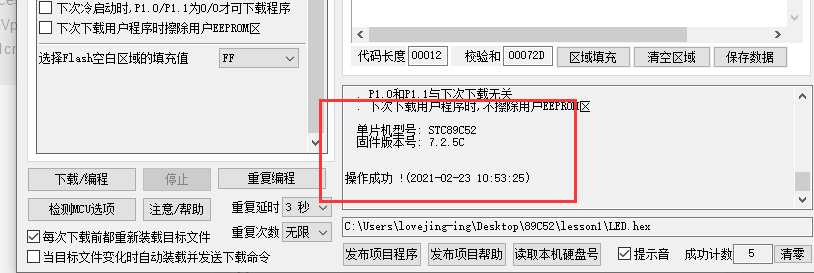

點擊【下載/編程】，再打開單片機開關（注意操作順序），顯示操作成功，此時單片機的第一個LED被點亮
三、點亮多個LED燈
我們之前是利用暫存器的位操作，將P1暫存器的某一位重新命名，再對該位置低電平來點亮對應的LED，我們還可以對整個P1暫存器進行操作，
之前總結過，在點亮LED實驗中P1暫存器每一位的輸出與鎖存器的DB和Q同高電平、同低電平，現用一個16進制的數控制該暫存器，

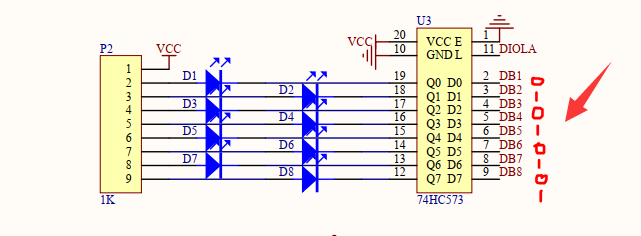

例如需要LED燈的1、3、5、7燈亮，則Q0——>Q7或DB1——>DB8或者P1的0——>7引腳輸出的電平分別是01010101，其中D1燈在低位，所以這串01數字看作是二進制數的話一個是10101010（從下往上讀，下面是高位），變成16進制為0xaa，所以程式中只需進行P1=0xaa操作及可點亮1、3、5、7LED燈
代碼如下：
#include <reg52.h>
void main()
{
P1=0xaa;
}
同理，若點亮2、4、6、8，則需要輸出分別是10101010，二進制為01010101(從下往上)，十六進制為0x55
代碼如下：
#include <reg52.h>
void main()
{
P1=0x55;
}
附錄一 埠選擇

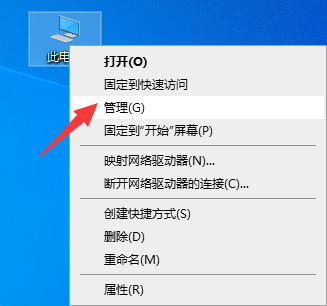

1、滑鼠右鍵我的電腦——>【管理】

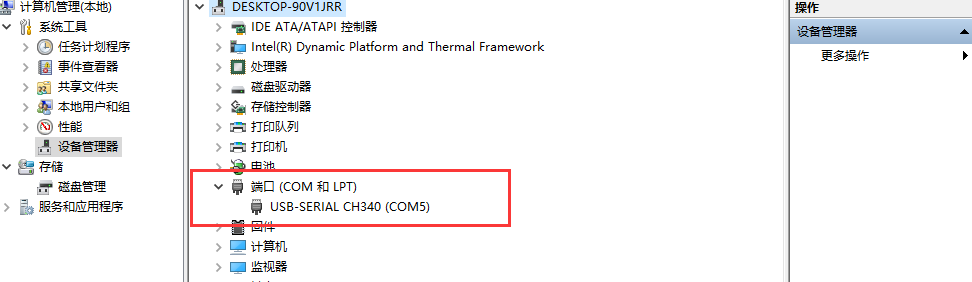

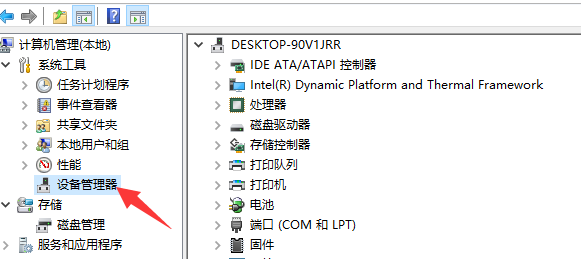

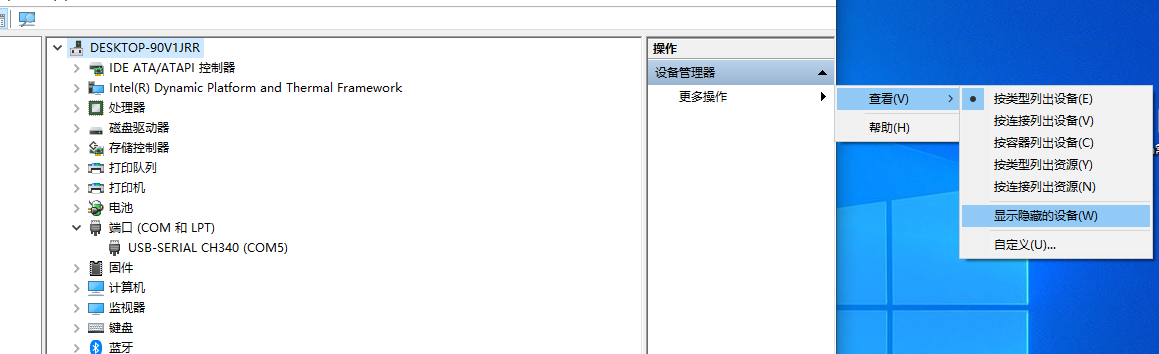

2、選擇【設備管理器】，察看埠
3、若找不到埠，則選擇【顯示隱藏的設備】
4、電腦初次連接單片機可能需要安裝相應的串口驅動，該驅動買單片機時賣家給的資料里會有，直接運行就好，或者直接網上搜索CH340下載
附錄二 鎖存器
上面倆圖中，第一圖的74HC573是鎖存器，第二圖是單片機芯片，倆圖的連接方式是：
單片機P1的8個引腳P10——>P17依次接鎖存器的輸入，即D0——>D7，
鎖存器的輸出，即Q0——>Q7接8個LED，LED接排阻后接到VCC，
下圖是鎖存器的真值表，根據上圖一，OE接地，所以鎖存器只存在下圖的前三種作業狀態，
LE是在程式中置高、置低電平的，在進行LED實驗時，將LE置高電平（LE默認高電平，所以LED實驗時可以不對LE進行軟體置1），上面真值表的D和Q，分別表示鎖存器的輸入和輸出，可以看到輸入和輸出是同高電平、同低電平，
所以單片機的P1的某一引腳輸出低電平，則鎖存器的對應引腳的輸入D為低電平，鎖存器對應引腳的輸出Q也為低電平，此時LED左邊是VCC和排阻，右邊是低電平，LED導通，LED點亮，
當進行A/D實驗時，因為要用到單片機的P1，此時為了防止LED燈亂跑，將LE軟體置低電平，此時無論P1的各個引腳輸出為高電平還是低電平，鎖存器的輸出端始終為Q0，這個定值大于使LED導通的臨界電平值，這樣，LED左右倆邊都為高電平，LED不導通，鎖存器相當與將LED“鎖了起來”，
