一、前言

MQTT協議可以說是目前應用最廣的物聯網應用層協議，MQTT解決了物聯網中的一個最基礎問題，即設備和設備、設備和云端服務之間的通信，主要應用場景是可以為大量低功耗、網路環境不可靠的物聯網設備提供通信保障，該文章主要針對初學者的一些疑問進行解釋，比如，你知道為什么QoS2等級的訊息可以保證訊息不會重復接收嗎？為什么說是提供可靠的通信保障？更多協議細節沒有展示，可以參考MQTT中文網，

二、MQTT協議基本特點：

1. 實作簡單

2. 提供資料傳輸的QoS

3. 輕量級、占用帶寬低

4. 可傳輸任意型別的資料

5. 可保持的會話（Session）

三、MQTT協議特性

1. 基于TCP長連接的應用層協議，；

2. 基于Client/Server架構；

3. 使用訂閱/發布模式，將訊息的發送方和接收方解耦；

4. 提供3種訊息的QoS（Quality of Service）: 至多一次、最少一次、只有一次；

5. 收發訊息都是異步的，發送方不需要等待接收方應答；

四、MQTT協議通信模型

4.1 Client/Server架構

完整的MQTT協議包括兩部分，MQTT Client和MQTT Server，其中MQTT Server 也就是Broker；

4.1.1 MQTT Client

只要設備基于MQTT協議連接了MQTT Broker ，就認為這個設備是MQTT Client, MQTT Client 可以單獨作為發布者和訂閱者，也可以同時是發布者和訂閱者，

4.1.2 MQTT Broker

MQTT Broker 是MQTT協議的核心，主要作用是接收發布者的訊息，然后轉發給對應的訂閱者，Broker可以對Clinet接入進行授權，并對Client進行權限控制，常用的C語言撰寫的MQTT Broker 開源庫有Mosquitto，更多可以查看https://github.com/mqtt/mqtt.github.io/wiki/servers，如果學習MQTT需要Broker環境，可以通過這些開源庫自建，也可以用各大云平臺提供的Broker服務，如阿里云、騰訊云，

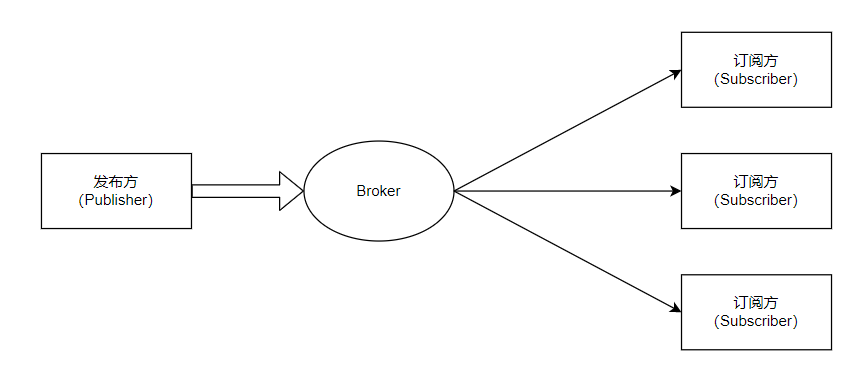

4.2 發布/訂閱模式

MQTT是通過發布/訂閱模式實作，由于發布方和訂閱方沒有直接聯系，所以需要一個中間方對訊息進行發布和存盤，我們稱這個中間方為Broker，Broker 簡單來說就是基于mqtt協議的server實作（github 上有很多開源實作），連接到Broker的發布方和訂閱方作為Client；

1. 發布方和訂閱方都建立了到Broker的TCP連接；

2. 訂閱方告知Broker它要訂閱的Topic；

3. 發布方將訊息發送到Broker，并指定訊息主題（Topic）；

4. Broker接收到訊息后，檢測哪些訂閱方訂閱了對應的Topic，然后將訊息發送到訂閱方；

5. 訂閱方從Broker獲取訊息；

6. 如果某個訂閱方處于離線狀態，Broker可以先保存對應的訊息，當訂閱方下次連接到Broker的時候，再將之前的訊息發送給訂閱方；

五、MQTT協議格式

MQTT協議使用二進制資料包，包含三個部分，分別是固定頭，可變頭、訊息體；

• 固定頭：存在于所有的MQTT資料包中，長度是2~5位元組，包括3部分內容，資料包型別（4bit），標識位（4bit），資料包剩余長度大小（1~4Byte），具體含義參考MQTT協議

• 可變頭：部分MQTT資料包包含

• 訊息體：部分MQTT資料包包含

MQTT協議中，固定頭中的資料包剩余長度大小包括可變頭和訊息體長度，剩余長度可用1~4Byte表示，4Byte最大可表示256MB（0xFFFFFF7F），有些資料包沒有可變頭和訊息體，比如PINGREQ資料包只有2Byte，由此可以計算MQTT資料包的最大值和最小值

• 最大值：256MB+5Byte，其中256MB是剩余長度最大值，包括可變頭和訊息體；5Byte是固定頭，資料包型別（4bit），標識位（4bit），資料包剩余長度大小（4Byte）；

• 最小值：2Byte，比如PINGREQ資料包，只有固定頭，沒有可變頭，訊息體；

六、MQTT協議實作原理

6.1 建立連接

Client在可以發布和訂閱訊息之前，必須先連接到Broker，這個連接不僅僅是建立TCP連接，也包括應用層建立連接，MQTT建立連接流程如下：

• Client向Broker發送CONNECT資料包；

• Broker收到CONNECT資料包后，如果允許接入則回復回傳碼為0的CONNACK資料包，如果拒絕接入，則回復回傳碼非0的CONNACK資料包，回傳碼表示失敗原因；

6.2 關閉連接

關閉連接可以由Client或Broker任意一方發起，也有第3種情況會關閉連接，就是心跳超時，不同的關閉流程也有區別：

• Client端關閉連接：Client向Broker發送DISCONNECT資料包，不用等待Broker回復DISCONNECT資料包，Broker不會回復，發完就可以關閉底層的TCP連接；之所以要在斷開TCP連接前發送與Broker沒有互動的資料包，是為了讓Broker識別是正常的斷開的連接，Broker會丟棄當前連接的遺愿訊息，否則會識別為非正常連接，不會丟掉當前連接的醫院訊息；

• Broker端關閉連接：不需要發送任何MQTT資料包，直接關閉底層TCP連接

• keepalive超時：MQTT協議規定Broker沒有收到Client的DISCONNECT資料包之前都應該保持連接，但是如果Broker在keepalive的時間間隔里，沒有收到Client的任何資料包時就會主動關閉連接，這個keepalive 的數值是Client在發起連接時資料包種指定的；

6.3 發布與訂閱

發布與訂閱的概念想必大家都很了解，具體互動的協議資料包可查看MQTT協議，介紹幾個關鍵特性：

• 支持接收離線訊息：MQTT支持訂閱者接受離線訊息，但并不意味著離線狀態下可以接收訊息，意思是如果發布者在訂閱者處于離線狀態下時向Broker發布了訊息，訂閱了對應Topic的訂閱者再次連接到Broker后會收到發布方在其離線期間發布訊息，接收離線訊息的要求是需要Client使用持久會話，且發布時的QoS不小于1；

• 主題通配符：發布和訂閱的訊息主題可以使用通配符，通配符的主要作用是指定訊息主題名稱的層級，有一個特殊情況，取消訂閱時通配符不起作用，取消訂閱的主題名稱必須每個字都和訂閱時指定的主題名稱相同；

6.4 Qos

MQTT協議設計初衷是提供一套保證訊息穩定傳輸的機制，用于網路帶寬窄，信號不穩定環境下的資料傳輸，這套機制包括訊息應答，存盤和重傳，在這套機制下提供了三種不同層次的QoS（Quality of Service），QoS是Sender和Receiver之間達成的協議，而不是Publisher和Subscriber之間達成的協議，也就是Publisher和Broker之間的QoS，Subscriber和Broker之間的QoS ,兩者是沒有直接關系的，

• QoS0：至多一次

• QoS1：至少一次

• QoS2：確保只有一次

以上是3種QoS服務層次，很多初學者在學習MQTT初期可能不太明白實作原理，尤其是QoS2如何確保只發送一次的，其實從MQTT協議本身來分析是很好理解的；

6.4.1 QoS0

Qos0是最簡單的一個訊息質量服務等級，Sender向Receiver發送含訊息資料的PUBLISH資料包，然后不管結果如何，直接丟棄已發送的PUBLISH資料包，所以Receiver最多收到一次，

6.4.2 QoS1

為了保證Receiver至少收到一次訊息，QoS1增加了應答機制；Sender向Receiver發送一個帶有訊息資料的PUBLISH資料包，并把這個資料包保存在本地，Receiver收到后會回傳一個PUBACK資料包，PUBACK資料包的可變頭中有一個和PUBLISH資料包相同的包標識，Sender收到PUBACK后根據包標識（Packet Identifier）找到本地保存的資料包并丟棄，發送完成，

如果Sender發送PUBLISH資料包后一定時間內沒收到PUBACK資料包，就會把PUBLISH資料包中的DUP標識置1（表示資料包是重發）重新發送，重復以上步驟，直到收到PUBACK，所以如果因為網路延遲等原因導致超時時間內Receiver沒有收到PUBLISH資料包或PUBACK沒發出去，就會導致Receiver收到多次，

6.4.3 QoS2

QoS2不僅要保證Receiver能收到Sender發送的資料包，而且不能重復，即只能收到一次，所以重傳和應答機制更加復雜；在3種服務等級中，QoS2是開銷最大的，速度最慢的，當然也是最安全的，

QoS2用2套請求/應答流程,也就是一個4段的握手來保證Receiver只收到一次Sender發送的訊息，

1）Sender發送QoS值為2的PUBLISH資料包，假設資料包中包含Packet Identifier（包標識）為P，并在本地保存PUBLISH資料包；

2）Receiver收到PUBLISH資料包后，在本地保存PUBLISH資料包的Packet Identifier 為P,并回復Sender一個PUBREC資料包，PUBREC包含Packet Identifier為P，但是沒有訊息體；

3）Sender收到PUBREC后就可以丟掉Packet Identifier為P的PUBLISH資料包，同時保存PUBREC資料包到本地，并回復Receiver一個PUBREL資料包，PUBREL資料包中的Packet Identifier為P，沒有訊息體；如果Sender超時時間內沒有收到PUBREC資料包，會把PUBLISH中的DUP標識 設為1，重新發送PUBLISH資料包；

4）當Receiver收到PUBREL資料包時，可以丟掉保存在本地的 Packet Identifier P，并回復Sender一個PUBCOMP資料包，PUBCOMP資料包可變頭中的Packet Identifier為P，沒有訊息體，

5）當Sender收到PUBCOMP資料包，資料包傳輸完成，丟掉本地的PUBREC資料包，如果Sender在超時時間內沒有收到PUBCOMP資料包，就會重復發PUBREL資料包；

以上就是完成一個QoS2等級資料包的流程，至少要發送4個資料包，但是有同學在第3步發現，當Sender沒有收到Receiver的PUBREC資料包時，仍然會出現PUBLISH資料包重復發送的情況，那么怎么保證Receiver只收到一次的呢？

原因就是Receiver收到PUBLISH資料包時，不是立即投遞給協議上層，而是在本地做持久化將訊息保存起來，等收到PUBREL資料包后才將訊息投遞給協議上層，然后把本地保存的Packet Identifier P洗掉，由于PUBREL資料包中沒有Packet Identifier P,所以即使PUBCOMP沒有發送成功導致PUBREL重發，Receiver也只需要回復PUBCOMP，不用重復投遞PUBLISH資料包到協議上層；

QoS2服務等級實作原理可以查看這篇博客，寫的很詳盡：https://blog.csdn.net/zerooffdate/article/details/78950907

6.5 keepalive與連接保活

6.5.1 keepalive的作用

在實際使用MQTT協議時，無論是Broker還是Client都需要及時感知到MQTT是否斷開；MQTT是基于TCP協議的應用層協議，理論上TCP斷開時會通知上層應用，但是TCP協議有個半打開連接的問題，這種狀態下，一段的TCP連接已經失效，但是另一端并不知情，需要很長時間才能感知到對端連接已經斷開；因此僅僅依賴TCP層的連接狀態監測是不夠的，于是MQTT設計了一套keepalive機制，

MQTT協議約定：在1.5*keepalive時間間隔內，如果Broker沒有收到來自Client的任何資料包，Broker就認為和Client的連接斷開；同理Client在這個時間間隔內沒有收到Broker的任何資料包，Client也會認為他和Broker的連接斷開；

MQTT協議設計了一對PINGREQ/PINGRESP資料包，當Broker和Client之間沒有任何資料互動時，可以通過這對資料包滿足keepalive的約定和網路狀態監測；

6.5.2 keepalive特性

• 如果一個Keepalive時間間隔內，Client和Broker有過資料包傳輸，Client就沒有必要再使用PINGREQ資料包了；

• Keepalive的值時有Client在發送CONNECT資料包時指定，不同的Client可以指定不同的值；

• Keepalive的最大值是18時12分15秒

• Keepalive 的值為0時代表不使用Keepalive機制

6.6 Retained訊息

6.6.1 Retained訊息的作用

會有這樣一種場景，Publisher發布了一個訊息后，Subscriber訂閱了這個主題，那么這個 Subscriber就不會收到在它訂閱之前Publisher發布的訊息， Retained訊息就是為了解決這個問題，Retained訊息是指在PUBLISH資料包中將Retained標識設為1的訊息，Broker收到這樣的PUBLISH資料包后，將會為該主題保存這個訊息，當一個新的訂閱者訂閱該主題時，Broker會將這個訊息發送給訂閱者，

6.6.2 Retained訊息特點

• 一個Topic只有一個Retained訊息，發布新的Retained訊息將覆寫舊的Retained訊息；

• 如果訂閱者使用通配符訂閱主題，會收到所有匹配主題的Retained訊息；

• 只有新的訂閱者會收到Retained訊息，如果訂閱者重復訂閱一個主題，會被當做新的訂閱者收到Retained訊息；

• 向主題發布一個payload長度為0的Retained訊息就可以洗掉這個主題的Retained訊息；

6.6.3 Retained訊息和持久會話

兩者沒有關系，Retained訊息是Broker為每一個主題單獨存盤的，而持久會話是Broker為每一個Client單獨存盤的；

6.7 LWT（遺囑）

LWT全稱為Last Will and Testament，也就是遺愿，包括遺愿主題，遺愿QoS，遺愿訊息等，具體見MQTT協議，遺愿具有以下特點：

• 遺愿的相關設定是建立連接時，在CONNECT資料包里面指定的；

• 遺愿用于非正常斷開連接的情況，當Broker檢測到Client非正常的斷開連接時，就會向Client的遺愿主題發布一條訊息；

• Client發布DISCONNECT資料包斷開連接，屬于正常斷開，不會觸發LWT機制，而且Broker會丟掉Client連接時指定的LWT引數

七、MQTT版本

以上都是基于MQTT 3.1.1， MQTT 5.0更多內容參考官方檔案，
