接上一次博客，上次SDRAM虛擬的記憶體起始地址為0xC0000000，這一次將作為LTDC顯存的起始地址，解析度800*480顏色格式RGB888的螢屏，每層所需的顯存為800x480x3位元組＝1125K位元組≈1.1M位元組，

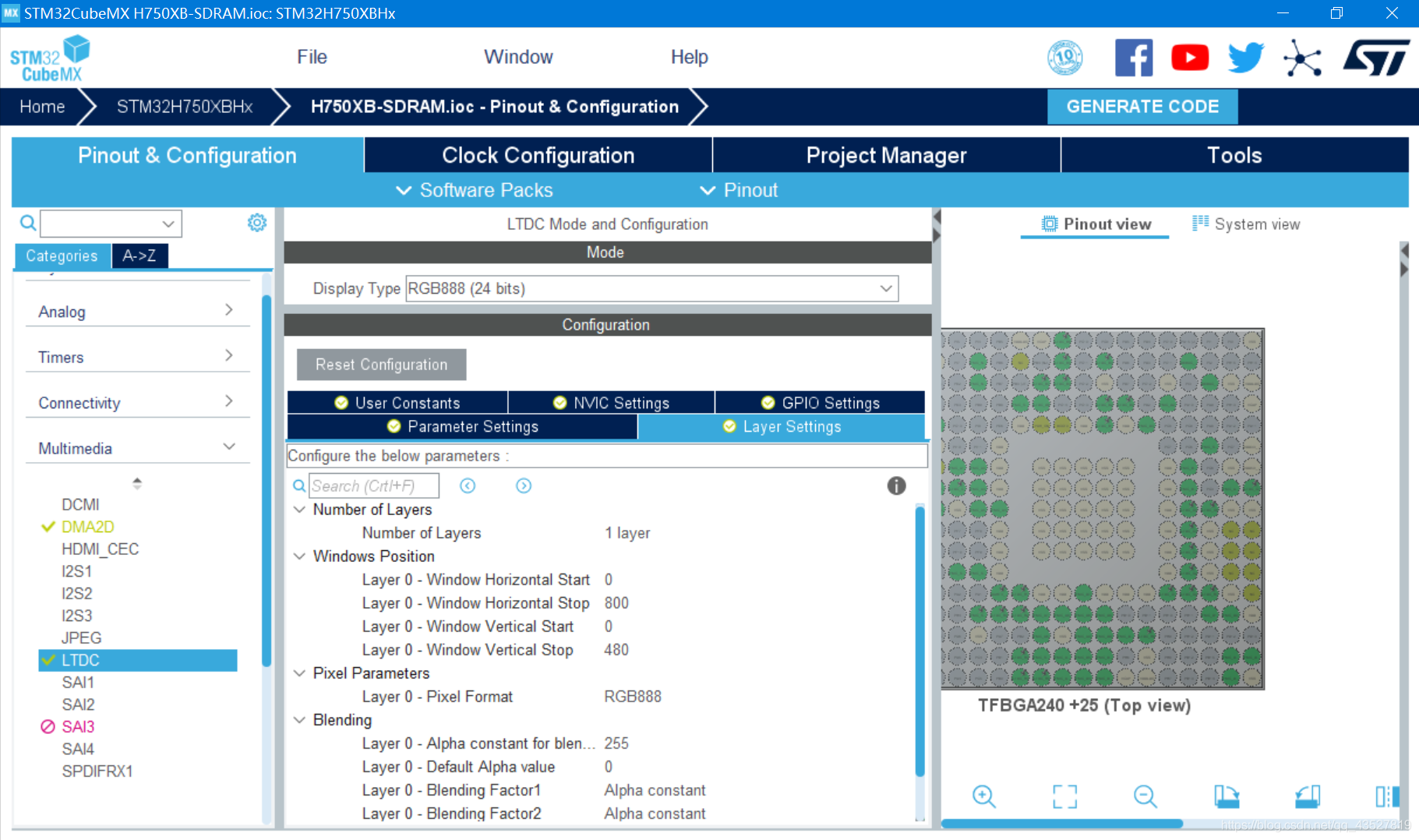

1.打開上次的STM32CubeMX工程，勾上DMA2D，勾上LTDC并選擇RGB888模式，另外LTDC引腳復用很嚴重，需要根據自己板子改對應引腳，打開后在層設定里選擇1層，STM32的LTDC一般最大可使用2層，正常情況下用1層足矣，然后設定第0層的長寬像素和顏色格式等引數，

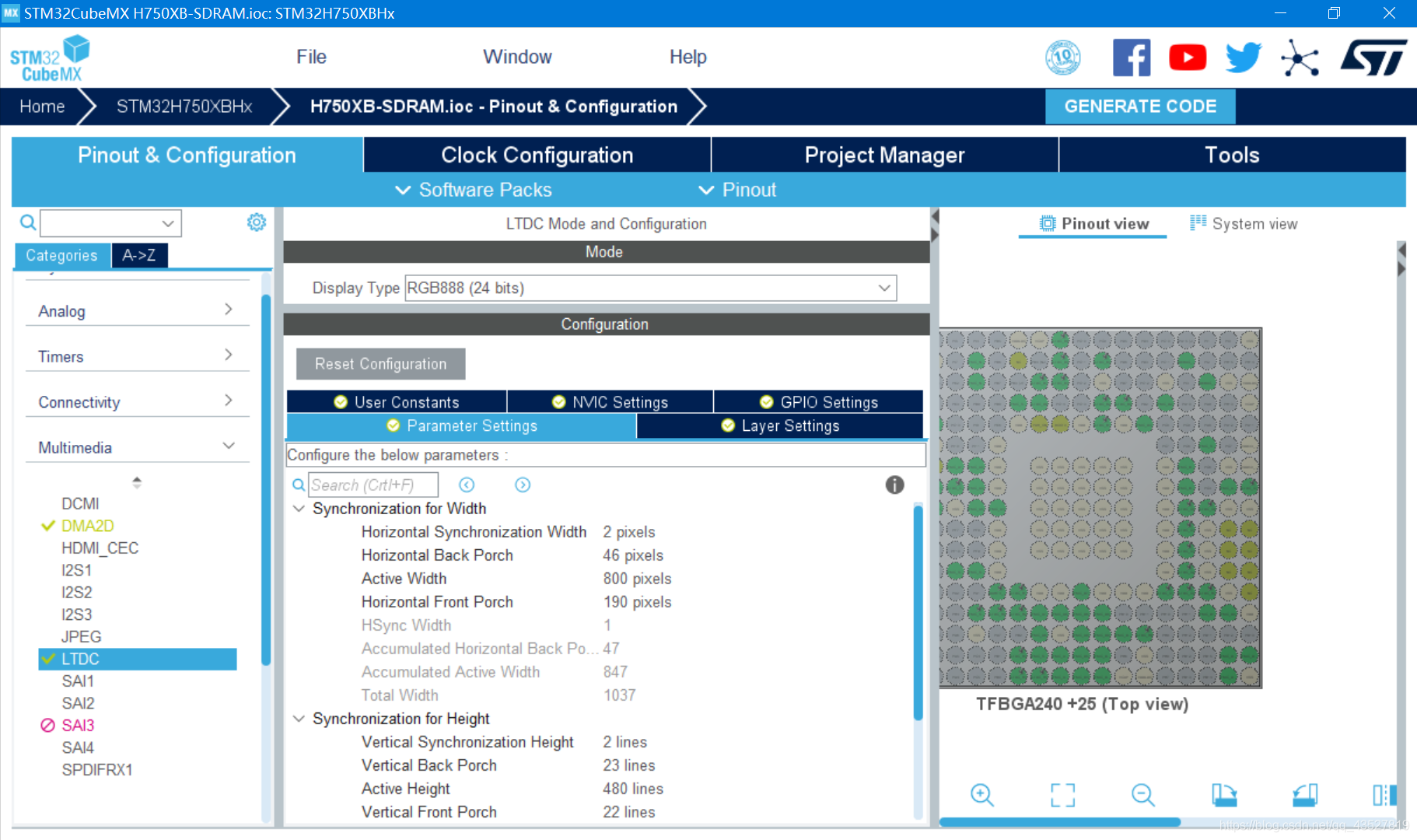

2.引數設定，根據自己RGB屏可微調，調不好可能RGB屏會花也有可能RGB屏根本不作業，設定完后打開LTDC的全域中斷，

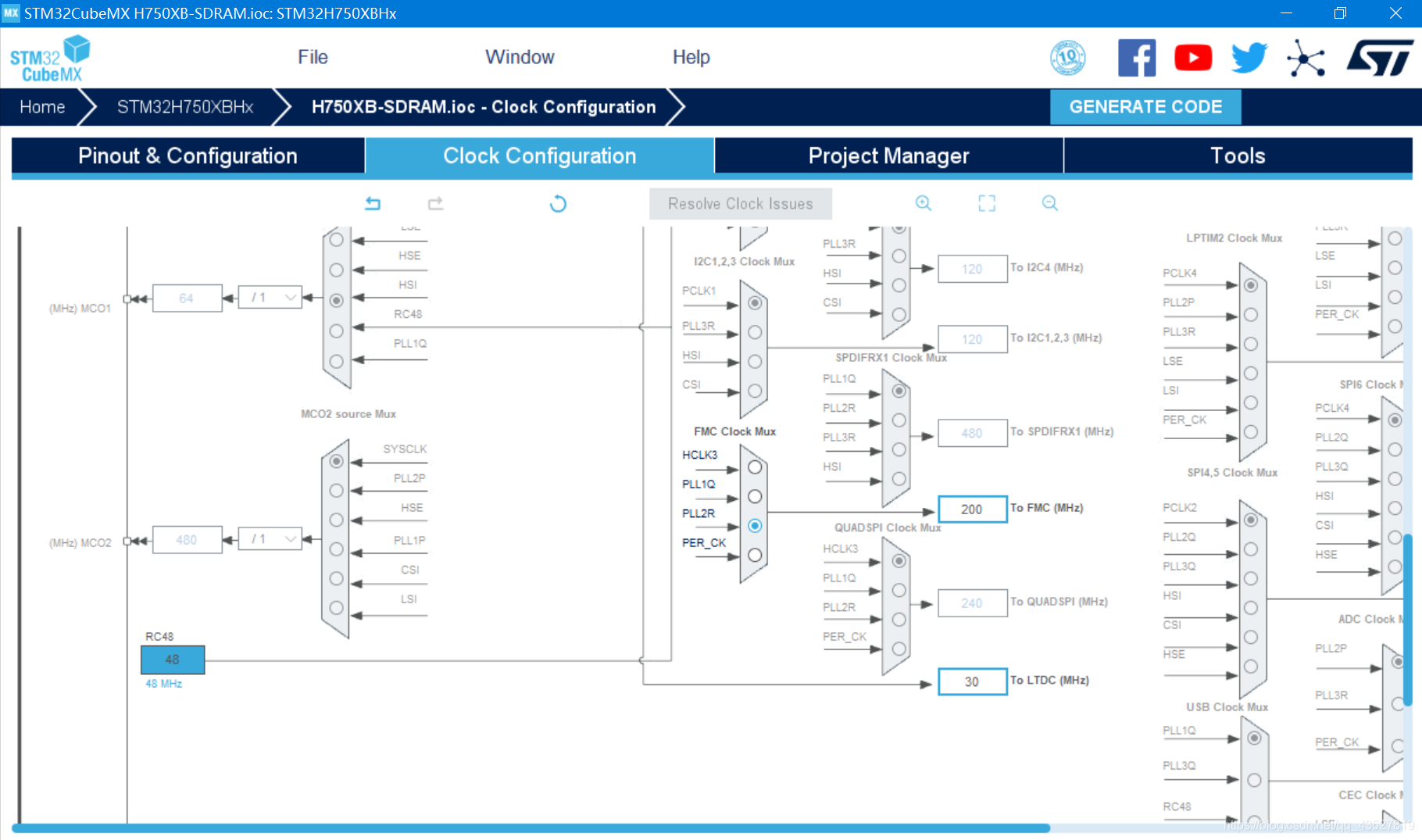

3.LTDC時鐘一般30MHz左右即可，跟顏色格式和SDRAM位寬有關，顏色格式低時LTDC時鐘可適當調高，SDRAM位寬高時LTDC時鐘也可適當調高，

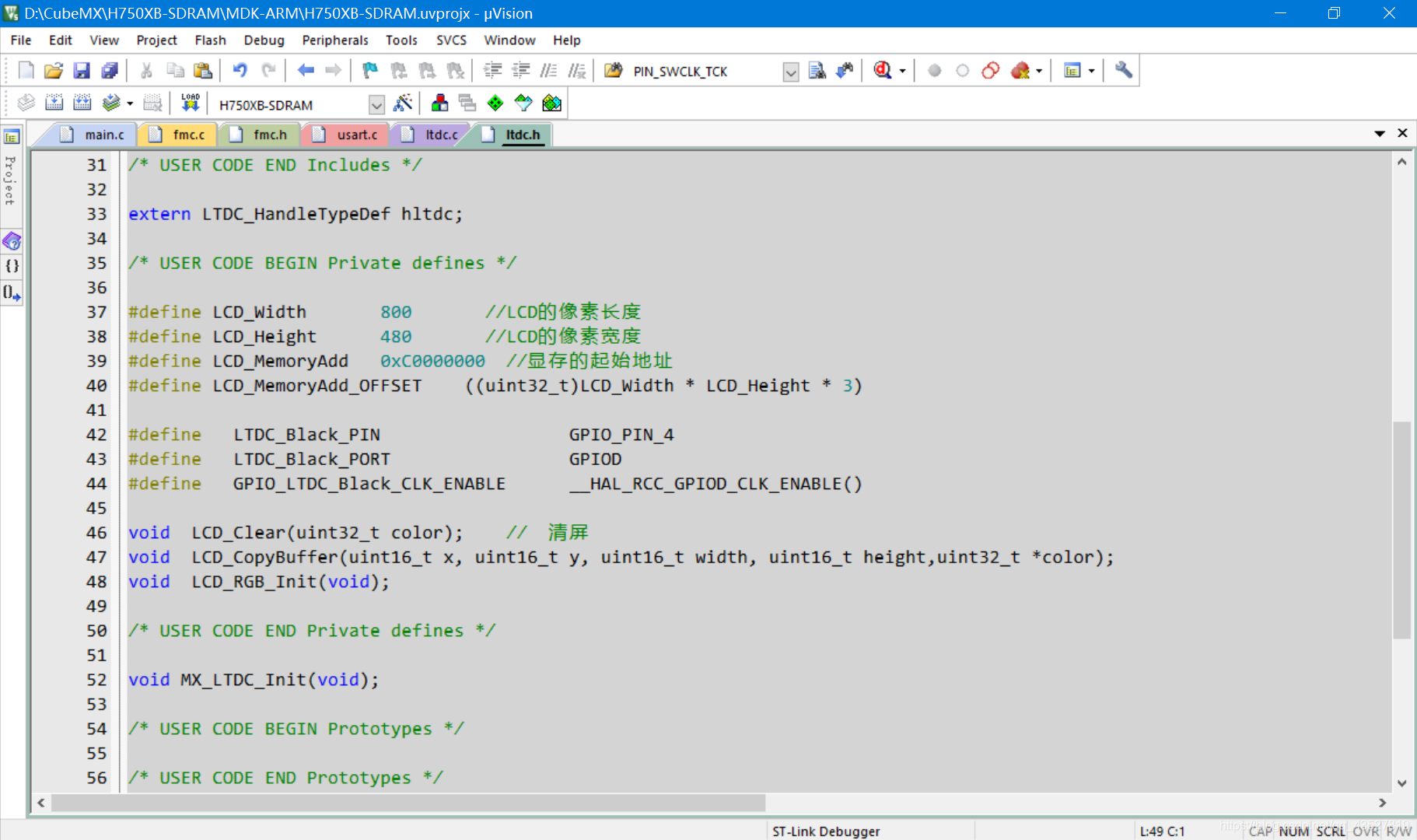

4.生成工程后，在ltdc.h中的代碼保護段添加如下代碼，其中宣告了三個函式，完后再在ltdc.c中的代碼保護段實作這三個函式，當中最重要的就是LCD_CopyBuffer了，移植圖形庫GUI時，這個函式就是最底層刷圖的函式，

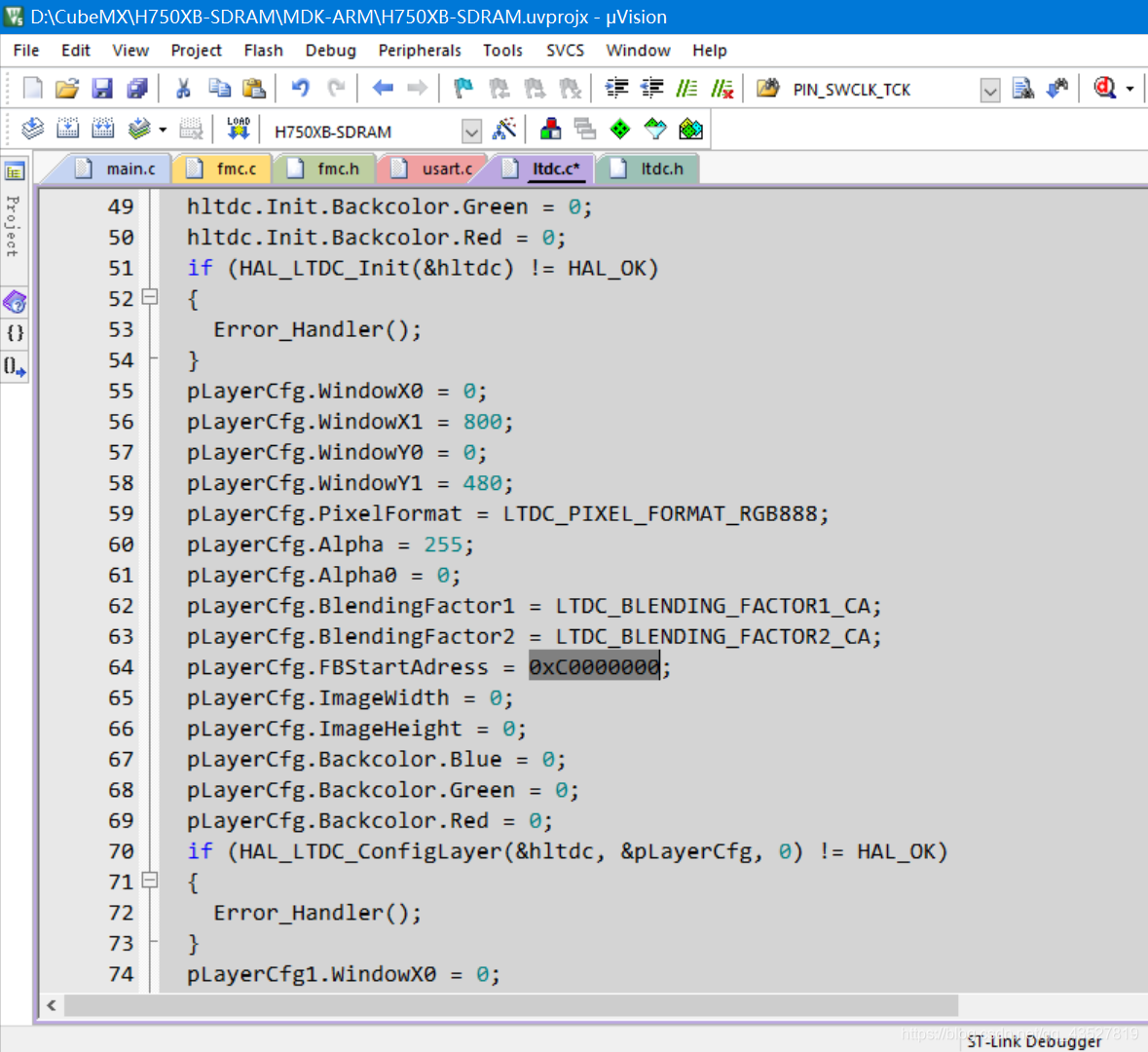

5.把SDRAM虛擬的記憶體起始地址為0xC0000000，設定為LTDC第0層顯存的起始地址，

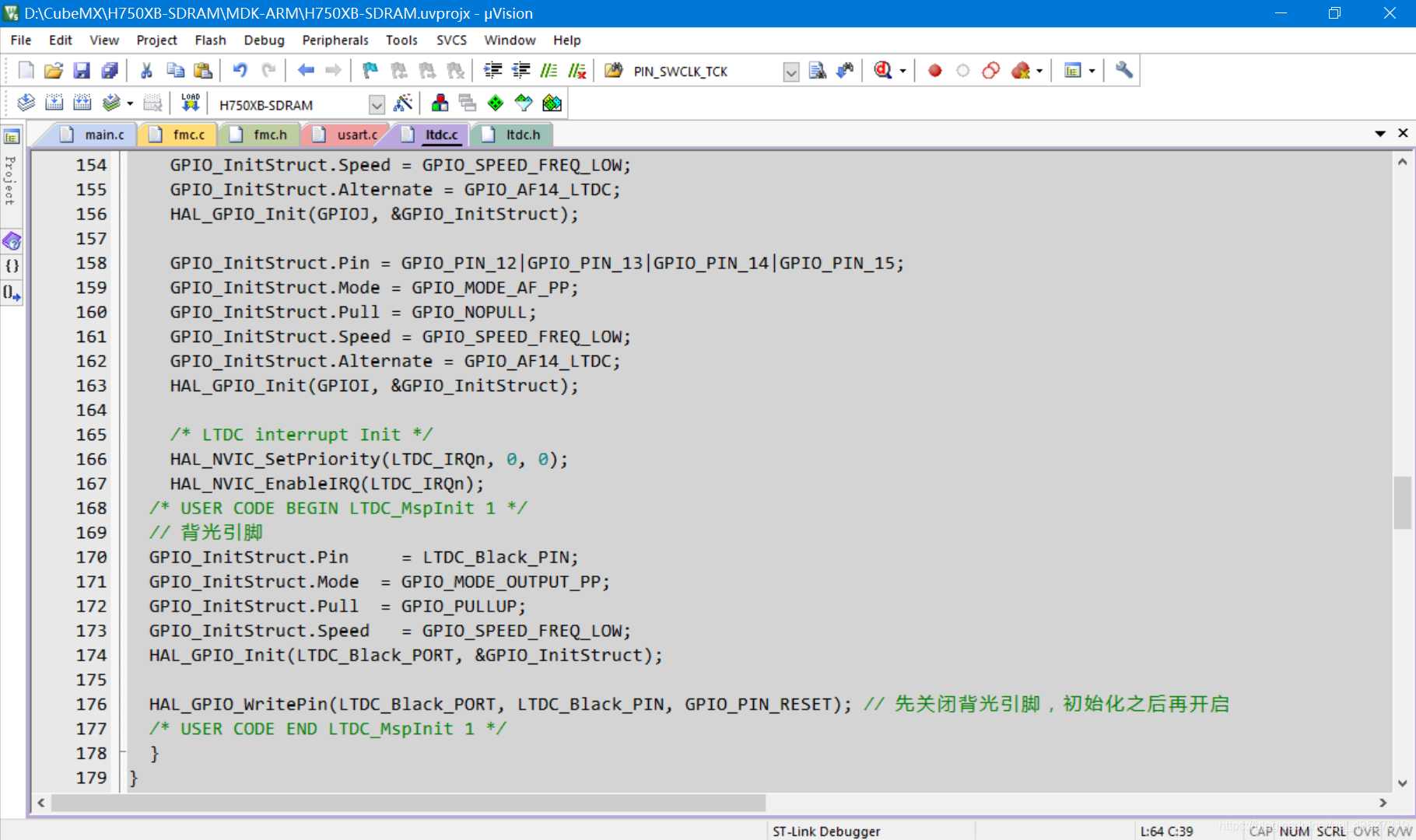

6.在ltdc.c中HAL_LTDC_MspInit函式的代碼保護段里添加背光引腳的初始化代碼，

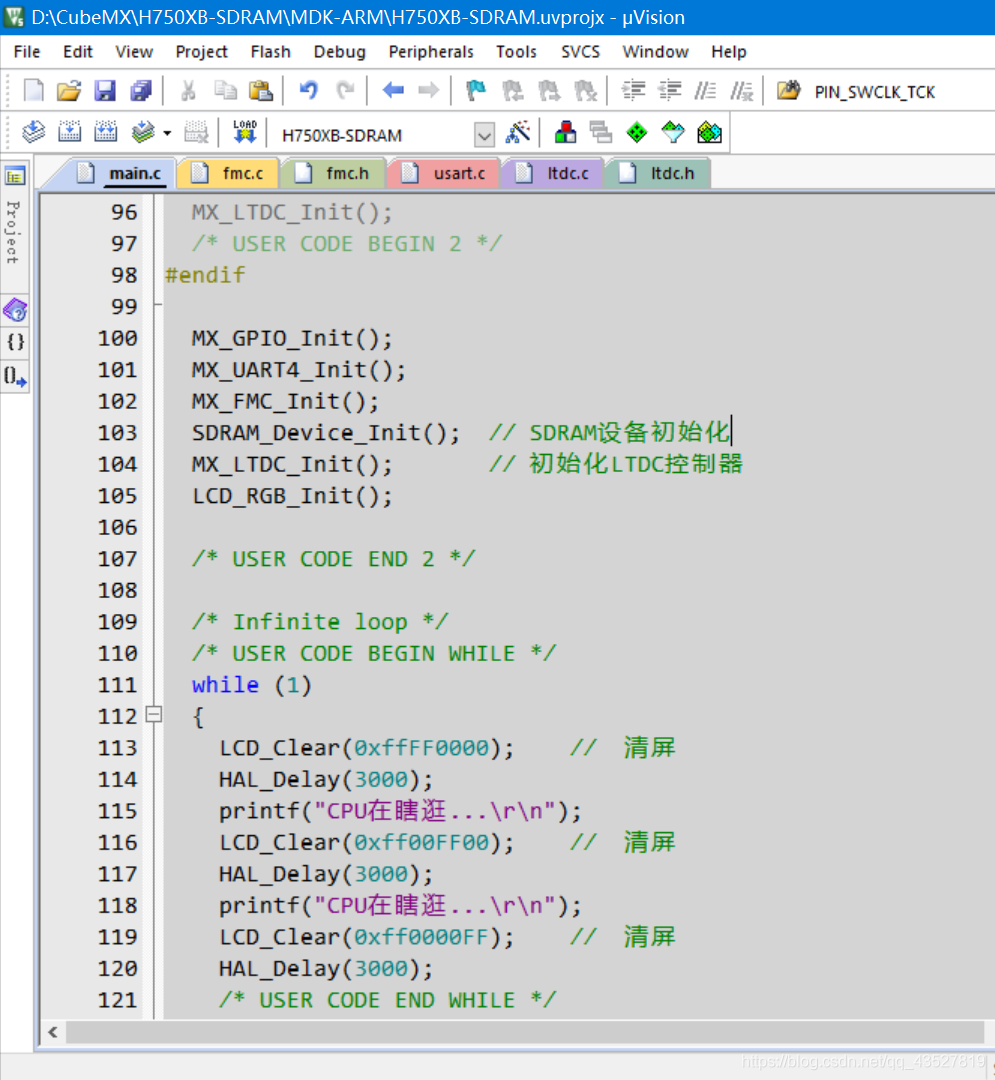

7.在主函式的代碼保護段呼叫如下代碼，注意，LTDC初始化必須在SDRAM初始化之后，

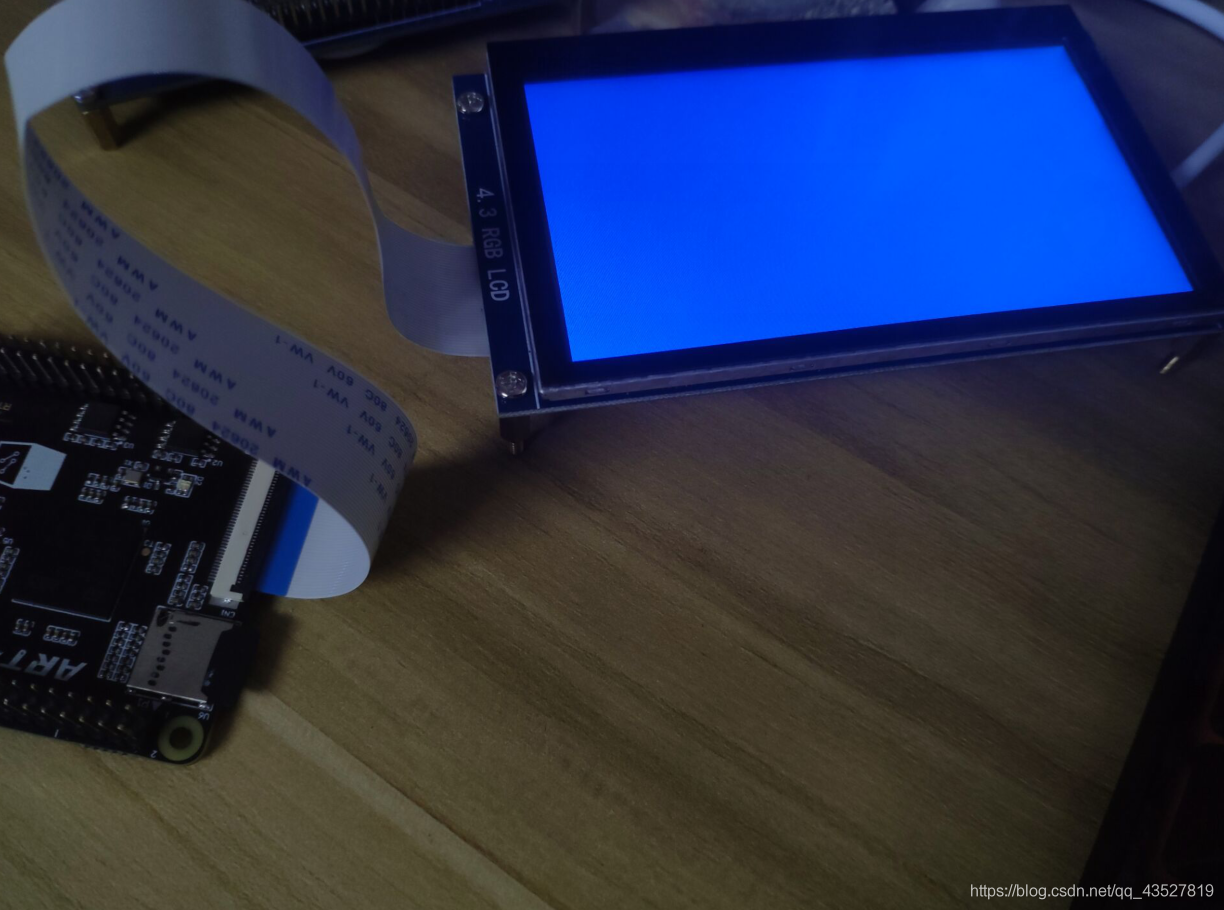

8.回圈中以間隔3s紅綠藍依次刷屏，
留下MDK工程，其中包括CubeMX配置工程，
鏈接: https://pan.baidu.com/s/1J_OZBJlzSh76ss7mCIvVCw
提取碼: i8im
