【STM32】STM32 SDIO SD卡讀寫測驗（三）-- SD_Init之Init Card階段

2021-02-28 11:45:04 其他

相關文章

《【SDIO】SDIO、SD卡、FatFs檔案系統相關文章索引》

1. 前言

本篇文章主要是介紹stm324x9i_eval_sdio_sd.c里面SD_Init()函式完整的程序，它主要是實作了SDIO的初始化、SD卡的Power UP、SD卡的初始化和獲取SD卡的相關資訊等，下面會詳細介紹SD卡的初始化和獲取SD卡的相關資訊的分析，

2. SD_InitializeCards()

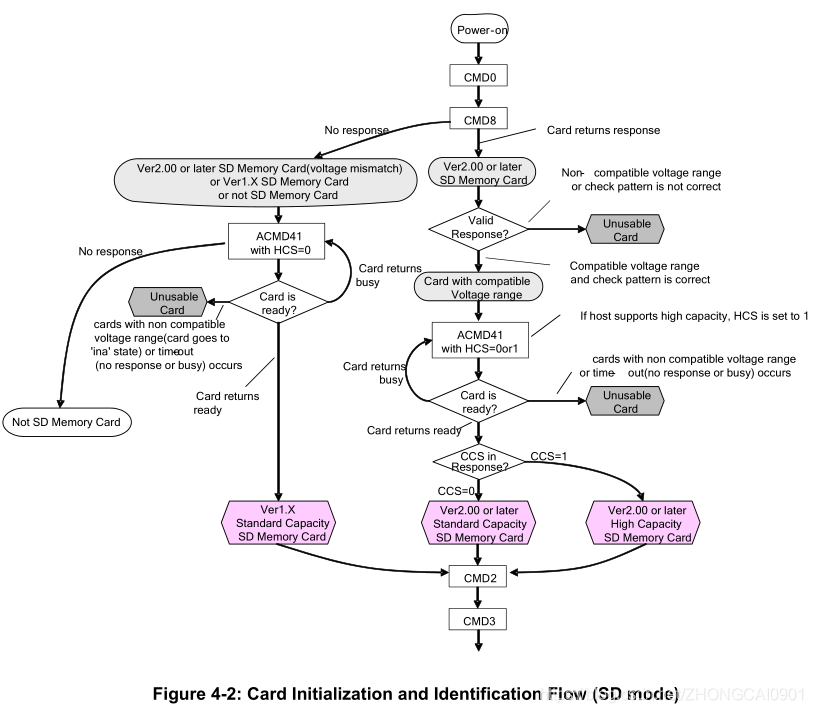

SD_InitializeCards()主要的功能是初始化SD卡獲取CID和RCA的資訊，并進入Standby狀態，主要涉及到的函式如下：

  • CMD2: SD_CMD_ALL_SEND_CID
  • CMD3: SD_CMD_SET_REL_ADDR
  • CMD9: SD_CMD_SEND_CSD

2.1 CMD2: SD_CMD_ALL_SEND_CID

CMD2: SD_CMD_ALL_SEND_CID是通知所有卡通過 CMD 線回傳 CID值，CID值是卡的唯一標識，在卡發送CID后，它進入識別狀態，

#define SD_CMD_ALL_SEND_CID                        ((uint8_t)2)

/*!< Send CMD2 ALL_SEND_CID */
SDIO_CmdInitStructure.SDIO_Argument = 0x0;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_ALL_SEND_CID;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Long;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);

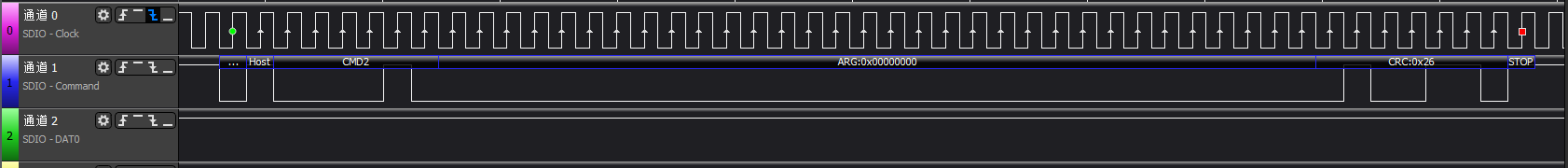

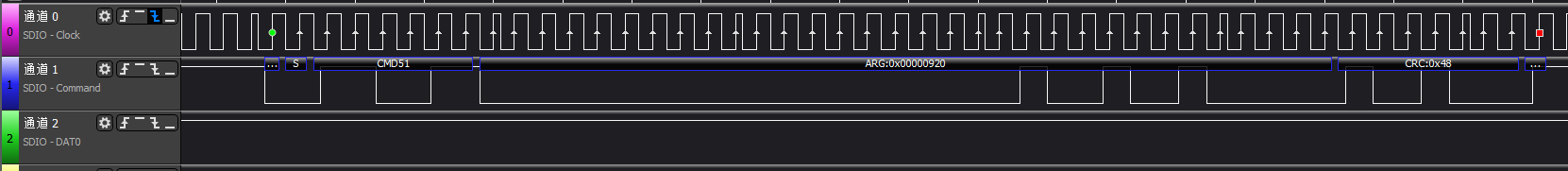

發送出去的波形如下：

發送CMD2命令后，呼叫CmdResp2Error()獲取SDIO 狀態暫存器 (SDIO_STA) Value，通過回傳的狀態Value來判斷命令回應是否已經正確被接收，如果回應被正確被接受，通過訪問SDIO 回應 1…4 暫存器 (SDIO_RESPx)來獲取CID的值，

errorstatus = CmdResp2Error();

if (SD_OK != errorstatus)
{
  return(errorstatus);
}

CID_Tab[0] = SDIO_GetResponse(SDIO_RESP1);
CID_Tab[1] = SDIO_GetResponse(SDIO_RESP2);
CID_Tab[2] = SDIO_GetResponse(SDIO_RESP3);
CID_Tab[3] = SDIO_GetResponse(SDIO_RESP4);

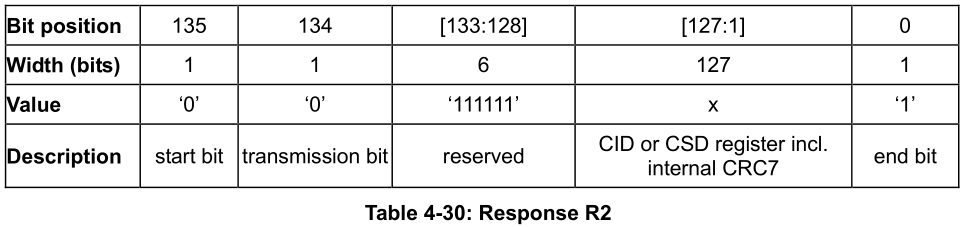

從SD2.0協議里面可以了解到CMD2的response格式是R2，R2主要獲取CID或者CSD值，


為什么獲取CID值需要讀取SDIO Response 1…4暫存器？

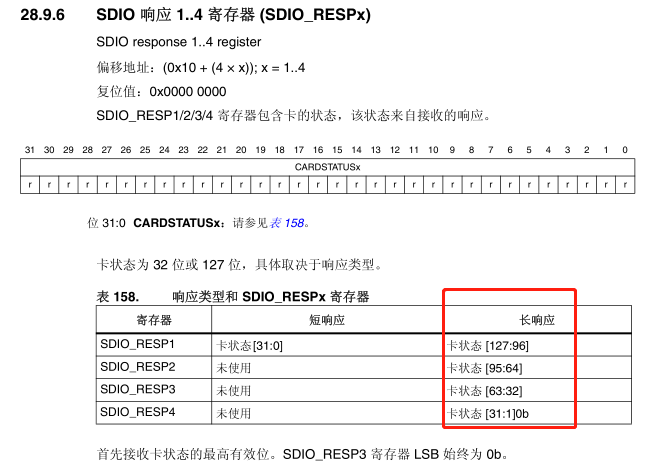

因為在STM32的SDIO相關暫存器可以了解到關于127 Bit 長回應會用到SDIO_RESP1..4這4個暫存器拼接成的（如下圖STM32 SDIO Datasheet所示），所以這里需要訪問這4個暫存器，如果命令回應的引數的長度是32 Bit 短回應，那么就只需要讀取SDIO_RESP1暫存器的Value，

R1、R2、R3、R6、R7 和 SDIO_RESP1…4 這2個概率容易弄混：

  • R1、R2、R3、R6、R7：這個是SD2.0《Physical Specification Version 2.00》 協議規定CMD回應命令格式，
  • SDIO_RESP1..4：這個是STM32暫存器存放命令回應引數的值，

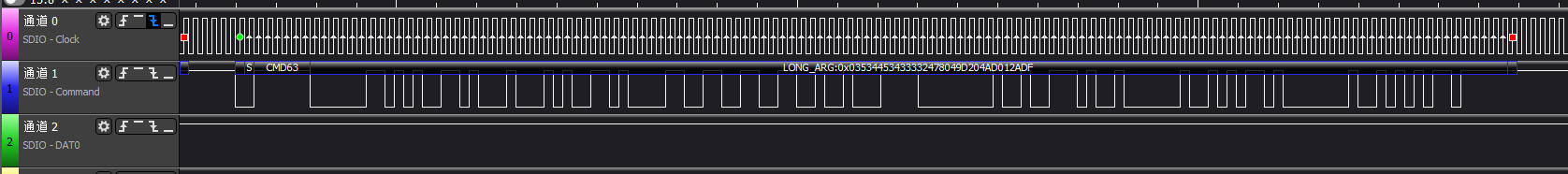

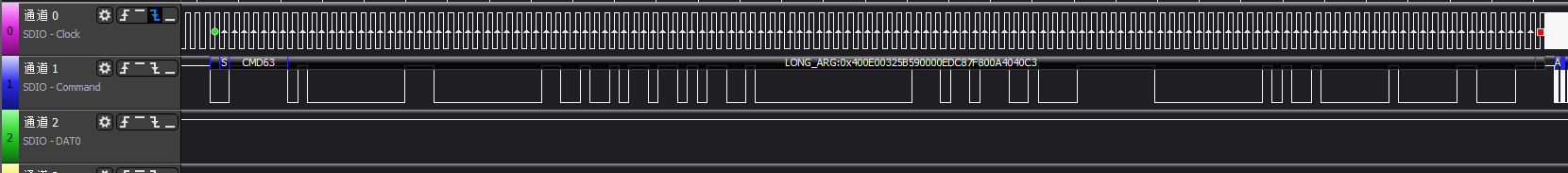

邏輯分析儀抓取波形如下：

從上面的波形可以獲取到CID值為：0x03534453433332478049D204AD012ADF，關于CID的表格如下：

NameFieldWidthCID-sliceValue
Manufacturer IDMID8[127:120]0x03
OEM/Application IDOID16[119:104]0x5344
Product namePNM40[103:64]"S C 3 2 G"
(0x5343333247)
Product revisionPRV8[63:56]0x80
Product serial numberPSN32[55:24]0x49D204AD
reserved--4[23:20]0
Manufacturing dateMDT12[19:8]0x12A
（October 2018）
CRC7 checksumCRC7[7:1]0x6F
not used, always 1-1[0:0]1

PNM：
The product name is a string, 5-character ASCII string.
MDT：
The “m” field [11:8] is the month code. 1 = January.
The “y” field [19:12] is the year code. 0 = 2000.

2.2 CMD3: SD_CMD_SET_REL_ADDR

CMD3: SD_CMD_SET_REL_ADDR 主機發出CMD3 (SEND_RELATIVE_ADDR)請求SD卡發布一個新的相對卡地址(RCA)，它比CID短，在未來的資料傳輸模式中用于給SD卡尋址，一旦接收到RCA，SD卡狀態就會變為待機狀態，此時，如果主機希望分配另一個RCA號碼，它可以通過向卡發送另一個CMD3命令來要求卡發布一個新號碼，最后發布的RCA是SD卡的實際RCA號，

#define SD_CMD_SET_REL_ADDR                        ((uint8_t)3) /*!< SDIO_SEND_REL_ADDR for SD Card */

/*!< Send CMD3 SET_REL_ADDR with argument 0 */
/*!< SD Card publishes its RCA. */
SDIO_CmdInitStructure.SDIO_Argument = 0x00;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SET_REL_ADDR;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);

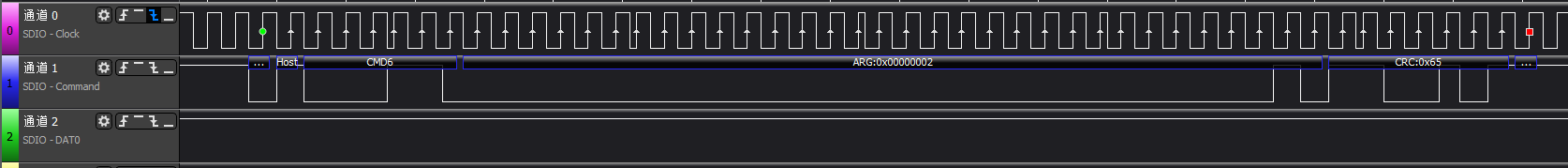

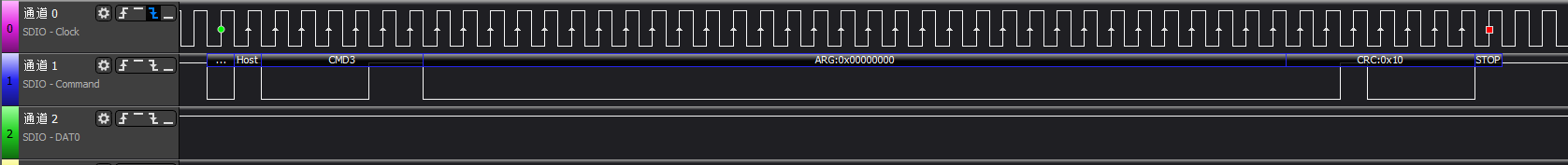

因為發送命令CMD3的Argument是stuff bits，所以這里需要填寫0x00，實際發送出去的波形如下：

發送CMD3命令后，呼叫CmdResp6Error()獲取SDIO 狀態暫存器 (SDIO_STA) Value，通過回傳的狀態Value來判斷命令回應是否已經正確被接收，如果回應被正確被接受，通過訪問SDIO 命令回應暫存器 (SDIO_RESPCMD)來獲取Response Command Index，判斷Response Command Index是否等于CMD3，然后訪問SDIO 回應 1 暫存器 (SDIO_RESP1)來獲取RCA的值，

static SD_Error CmdResp6Error(uint8_t cmd, uint16_t *prca)
{
  SD_Error errorstatus = SD_OK;
  uint32_t status;
  uint32_t response_r1;

  status = SDIO->STA;

  while (!(status & (SDIO_FLAG_CCRCFAIL | SDIO_FLAG_CTIMEOUT | SDIO_FLAG_CMDREND)))
  {
    status = SDIO->STA;
  }

  ...

  /*!< Check response received is of desired command */
  if (SDIO_GetCommandResponse() != cmd)
  {
    errorstatus = SD_ILLEGAL_CMD;
    return(errorstatus);
  }

  /*!< Clear all the static flags */
  SDIO_ClearFlag(SDIO_STATIC_FLAGS);

  /*!< We have received response, retrieve it.  */
  response_r1 = SDIO_GetResponse(SDIO_RESP1);

  if (SD_ALLZERO == (response_r1 & (SD_R6_GENERAL_UNKNOWN_ERROR | SD_R6_ILLEGAL_CMD | SD_R6_COM_CRC_FAILED)))
  {
    *prca = (uint16_t) (response_r1 >> 16);
    return(errorstatus);
  }

  ...

  return(errorstatus);
}

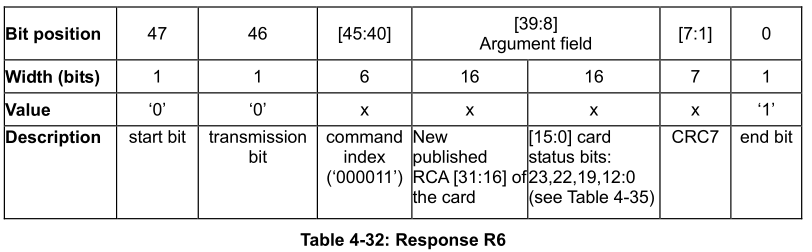

從SD2.0協議里面可以了解到CMD3的response格式是R6，R6主要獲取RCA和Card Status Bits的值，

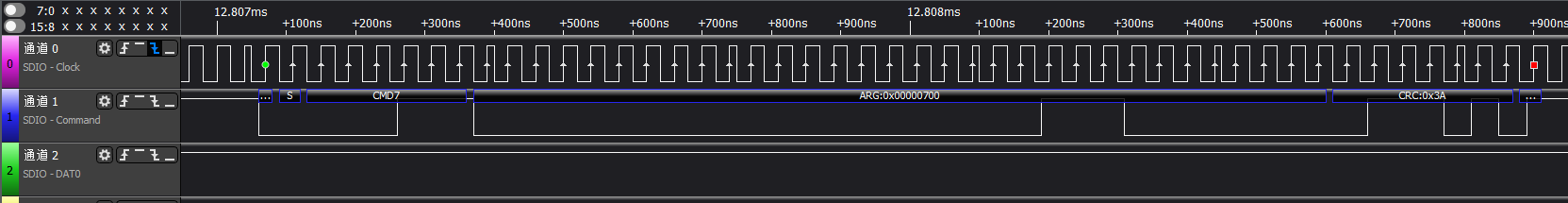

邏輯分析儀抓取波形可以了解到 RCA = 0xAAAA，波形如下：

2.3 CMD9: SD_CMD_SEND_CSD

CMD9: SD_CMD_SEND_CSD主機發出SEND_CSD(CMD9)以獲取與SD卡有關的資料(CSD暫存器)，例如塊長度、卡的儲存容量等，

#define SD_CMD_SEND_CSD                            ((uint8_t)9)

/*!< Send CMD9 SEND_CSD with argument as card's RCA */
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t)(rca << 16); // RCA = 0xAAAA
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SEND_CSD;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Long;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);

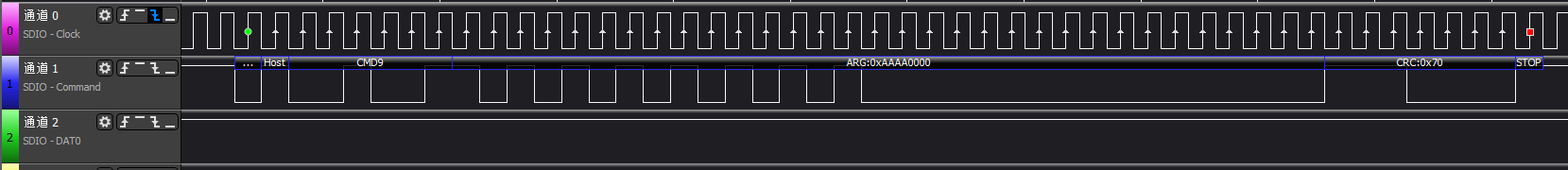

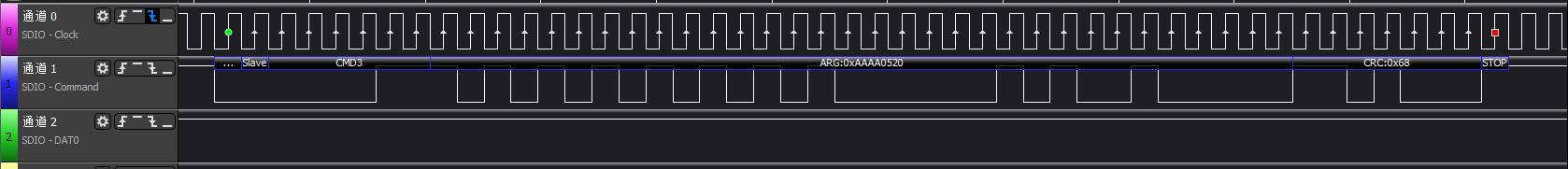

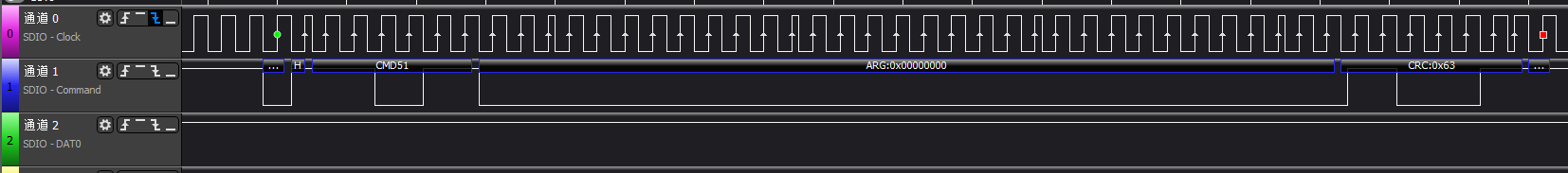

發送CMD9命令時，Argument需要填寫RCA，前面已經獲取到 RCA = 0xAAAA，所以實際發送的命令波形如下：

發送CMD9命令后，呼叫CmdResp2Error()獲取SDIO 狀態暫存器 (SDIO_STA) Value，通過回傳的狀態Value來判斷命令回應是否已經正確被接收，如果回應被正確被接受，通過訪問SDIO 回應 1…4 暫存器 (SDIO_RESPx)來獲取CSD的值，

errorstatus = CmdResp2Error();

if (SD_OK != errorstatus)
{
  return(errorstatus);
}

CSD_Tab[0] = SDIO_GetResponse(SDIO_RESP1);
CSD_Tab[1] = SDIO_GetResponse(SDIO_RESP2);
CSD_Tab[2] = SDIO_GetResponse(SDIO_RESP3);
CSD_Tab[3] = SDIO_GetResponse(SDIO_RESP4);

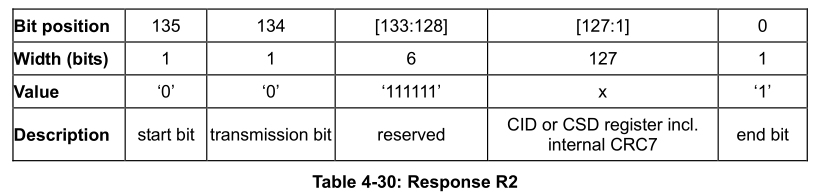

從SD2.0協議里面可以了解到CMD2的response格式是R2，R2主要獲取CID或者CSD值，


邏輯分析儀抓取波形如下：

從上面的波形可以獲取到CSD值為：0x400E00325B590000EDC87F800A4040C3，關于CSD的表格如下：

NameFieldWidthValueCell TypeCID-slice
CSD structureCSD_STRUCTURE201bR[127:126]
reserved-600 0000bR[125:120]
data read access-time(TAAC)80EhR[119:112]
data read access-time
in CLK cycles (NSAC*100)		(NSAC)800hR[111:104]
max. data transfer rate(TRAN_SPEED)832h or 5AhR[103:96]
card command classesCCC12010110110101bR[95:84]
max. read data block length(READ_BL_LEN)49R[83:80]
partial blocks for read allowed(READ_BL_PARTIAL)10R[79:79]
write block misalignment(WRITE_BLK_MISALIGN)10R[78:78]
read block misalignment(READ_BLK_MISALIGN)10R[77:77]
DSR implementedDSR_IMP10R[76:76]
reserved -600 0000bR[75:70]
device sizeC_SIZE2200 EDC8hR[69:48]
reserved -10R[47:47]
erase single block enable(ERASE_BLK_EN) 11R[46:46]
erase sector size(SECTOR_SIZE)77FhR[45:39]
write protect group size (WP_GRP_SIZE) 70000000bR[38:32]
write protect group enable(WP_GRP_ENABLE) 10R[31:31]
reserved-200bR[30:29]
write speed factor (R2W_FACTOR)3010bR[28:26]
max. write data block length(WRITE_BL_LEN) 49R[25:22]
partial blocks for write allowed(WRITE_BL_PARTIAL) 10R[21:21]
reserved -500000bR[20:16]
File format group(FILE_FORMAT_GRP)10R[15:15]
copy flag (OTP)COPY11R/W(1)[14:14]
permanent write protectionPERM_WRITE_PROTECT10R/W(1)[13:13]
temporary write protectionTMP_WRITE_PROTECT10R/W[12:12]
File format(FILE_FORMAT) 200bR[11:10]
reserved-200bR[9:8]
CRCCRC7110 0001bR/W[7:1]
not used, always’1’ -11-[0:0]

  • CSD_STRUCTURE

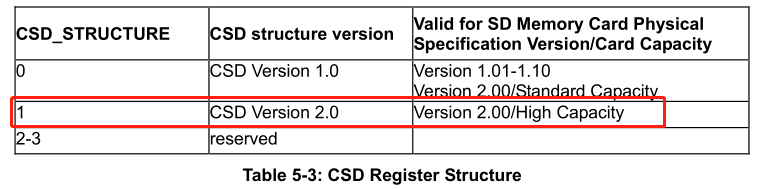

    CSD_STRUCTURE指示了CSD structure version，根據上面決議的資料，所以選擇的是CSD Version 2.0，

  • TRAN_SPEED

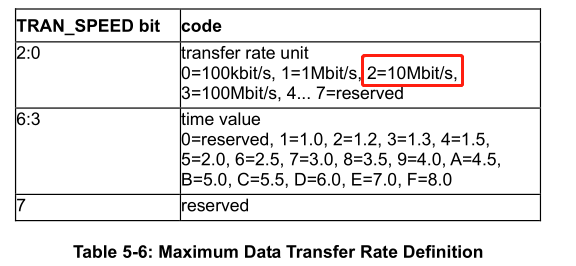

    下表定義了每條資料線的最大資料傳輸速率- TRAN_SPEED:

    當時鐘等于25MHz時，這個域總是0_0110_010b (032h)，如果時鐘等于50MHz時，這個域總是0_1011_010b (05Ah)，

  • READ_BL_LEN

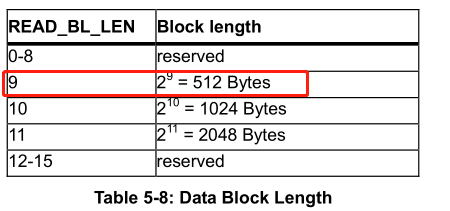

    READ_BL_LEN最大讀資料塊長度計算公式為2READ_BL_LEN，最大塊長度應該在512…2048個位元組，注意，在SD存盤卡的WRITE_BL_LEN總是等于READ_BL_LEN，根據上面資料的決議，所以Block Length的值為 29 = 512 Bytes，

3.SDIO_Init()

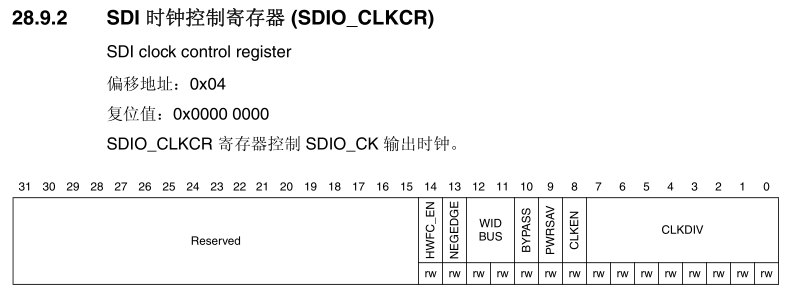

SDIO_Init()主要是配置SDIO時鐘控制暫存器(SDIO_CLKCR)，因為接下來SD卡會進入傳輸模式，所以這里需要提高SDIO Clock，這里將SDIO_CK 頻率設定為25MHz，

/**
  * @brief  SDIO Data Transfer Frequency (25MHz max)
  */
#define SDIO_TRANSFER_CLK_DIV            ((uint8_t)0x0)

/*!< Configure the SDIO peripheral */
/*!< SDIO_CK = SDIOCLK / (SDIO_TRANSFER_CLK_DIV + 2) */
/*!< on STM32F4xx devices, SDIOCLK is fixed to 48MHz */
SDIO_InitStructure.SDIO_ClockDiv = SDIO_TRANSFER_CLK_DIV;
SDIO_InitStructure.SDIO_ClockEdge = SDIO_ClockEdge_Rising;
SDIO_InitStructure.SDIO_ClockBypass = SDIO_ClockBypass_Disable;
SDIO_InitStructure.SDIO_ClockPowerSave = SDIO_ClockPowerSave_Disable;
SDIO_InitStructure.SDIO_BusWide = SDIO_BusWide_1b;
SDIO_InitStructure.SDIO_HardwareFlowControl = SDIO_HardwareFlowControl_Disable;
SDIO_Init(&SDIO_InitStructure);

名稱描述Value備注
CLKDIV時鐘分頻系數 (Clock divide factor)
該欄位定義輸入時鐘 (SDIOCLK) 與輸出時鐘 (SDIO_CK) 之間的分頻系數：
SDIO_CK 頻率 = SDIOCLK / [CLKDIV + 2]		0x00SDIO_CK 頻率 = SDIOCLK / [CLKDIV + 2]
24M = 48M / [0x00 + 2]

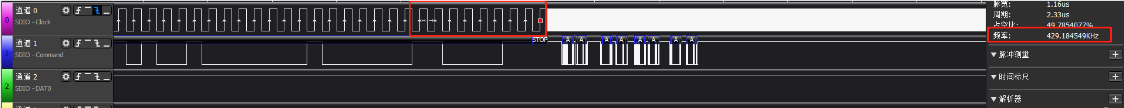

設定SDIO_CK之前，頻率為400KHz左右，如下：

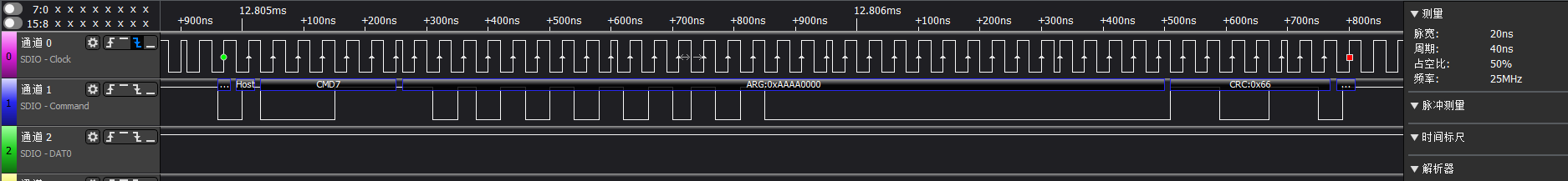

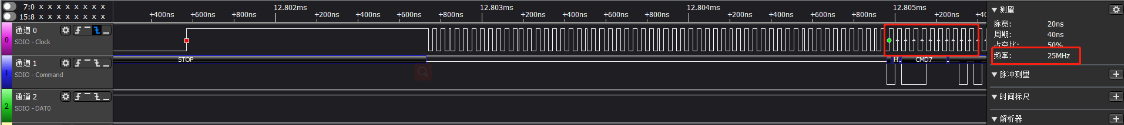

設定SDIO_CK之后，頻率為25MHz左右，如下：

4.SD_GetCardInfo()

SD_GetCardInfo()主要作用是決議前面獲取到CSD的值，具體可以參考上面的表格，這里不重復介紹了，

SD_Error SD_GetCardInfo(SD_CardInfo *cardinfo)
{
  SD_Error errorstatus = SD_OK;
  uint8_t tmp = 0;

  cardinfo->CardType = (uint8_t)CardType;
  cardinfo->RCA = (uint16_t)RCA;

  /*!< Byte 0 */
  tmp = (uint8_t)((CSD_Tab[0] & 0xFF000000) >> 24);
  cardinfo->SD_csd.CSDStruct = (tmp & 0xC0) >> 6;
  cardinfo->SD_csd.SysSpecVersion = (tmp & 0x3C) >> 2;
  cardinfo->SD_csd.Reserved1 = tmp & 0x03;

  /*!< Byte 1 */
  tmp = (uint8_t)((CSD_Tab[0] & 0x00FF0000) >> 16);
  cardinfo->SD_csd.TAAC = tmp;

  /*!< Byte 2 */
  tmp = (uint8_t)((CSD_Tab[0] & 0x0000FF00) >> 8);
  cardinfo->SD_csd.NSAC = tmp;

  /*!< Byte 3 */
  tmp = (uint8_t)(CSD_Tab[0] & 0x000000FF);
  cardinfo->SD_csd.MaxBusClkFrec = tmp;

  /*!< Byte 4 */
  tmp = (uint8_t)((CSD_Tab[1] & 0xFF000000) >> 24);
  cardinfo->SD_csd.CardComdClasses = tmp << 4;

  /*!< Byte 5 */
  tmp = (uint8_t)((CSD_Tab[1] & 0x00FF0000) >> 16);
  cardinfo->SD_csd.CardComdClasses |= (tmp & 0xF0) >> 4;
  cardinfo->SD_csd.RdBlockLen = tmp & 0x0F;

  /*!< Byte 6 */
  tmp = (uint8_t)((CSD_Tab[1] & 0x0000FF00) >> 8);
  cardinfo->SD_csd.PartBlockRead = (tmp & 0x80) >> 7;
  cardinfo->SD_csd.WrBlockMisalign = (tmp & 0x40) >> 6;
  cardinfo->SD_csd.RdBlockMisalign = (tmp & 0x20) >> 5;
  cardinfo->SD_csd.DSRImpl = (tmp & 0x10) >> 4;
  cardinfo->SD_csd.Reserved2 = 0; /*!< Reserved */

  ...

}

5.SD_SelectDeselect()

SD_SelectDeselect()主要作用是通過CMD7選擇對應的RCA地址的SD卡進入傳輸模式，前面已經獲取到RCA地址為 RCA = 0xAAAA，CMD7用于選擇一張SD卡并將其置于傳輸狀態，在同一時刻只能有一張卡處于傳輸狀態，如果先前選擇的卡處于傳輸狀態，它與主機的連接將被釋放，它將回傳到 Stand-by 狀態，

errorstatus = SD_SelectDeselect((uint32_t) (SDCardInfo.RCA << 16));  // RCA = 0xAAAA

-------------------------------------------------->

SD_Error SD_SelectDeselect(uint64_t addr)
{
  SD_Error errorstatus = SD_OK;

  /*!< Send CMD7 SDIO_SEL_DESEL_CARD */
  SDIO_CmdInitStructure.SDIO_Argument =  (uint32_t)addr;
  SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SEL_DESEL_CARD;
  SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;
  SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
  SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
  SDIO_SendCommand(&SDIO_CmdInitStructure);

  errorstatus = CmdResp1Error(SD_CMD_SEL_DESEL_CARD);

  return(errorstatus);
}

實際發送出去的波形如下：

發送CMD7命令后，呼叫CmdResp1Error獲取SDIO 狀態暫存器 (SDIO_STA)來判斷命令回應是否已經正確被接收，然后，通過函式SDIO_GetCommandResponse獲取SDIO 命令回應暫存器 (SDIO_RESPCMD) Value來判斷Host接收到的回應命令是否是剛剛發送的命令，最后，通過函式SDIO_GetResponse獲取SDIO 回應 1暫存器 (SDIO_RESP1) SD卡的狀態，

static SD_Error CmdResp1Error(uint8_t cmd)
{
  SD_Error errorstatus = SD_OK;
  uint32_t status;
  uint32_t response_r1;

  status = SDIO->STA;

  while (!(status & (SDIO_FLAG_CCRCFAIL | SDIO_FLAG_CMDREND | SDIO_FLAG_CTIMEOUT)))
  {
    status = SDIO->STA;
  }

  ...

  /*!< Check response received is of desired command */
  if (SDIO_GetCommandResponse() != cmd)
  {
    errorstatus = SD_ILLEGAL_CMD;
    return(errorstatus);
  }

  /*!< Clear all the static flags */
  SDIO_ClearFlag(SDIO_STATIC_FLAGS);

  /*!< We have received response, retrieve it for analysis  */
  response_r1 = SDIO_GetResponse(SDIO_RESP1);

  if ((response_r1 & SD_OCR_ERRORBITS) == SD_ALLZERO)
  {
    return(errorstatus);
  }

  if (response_r1 & SD_OCR_ADDR_OUT_OF_RANGE)
  {
    return(SD_ADDR_OUT_OF_RANGE);
  }

  ...

  return(errorstatus);
}

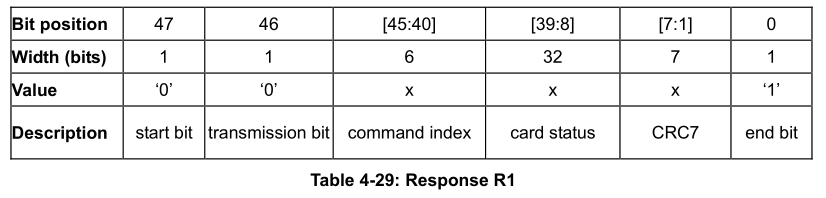

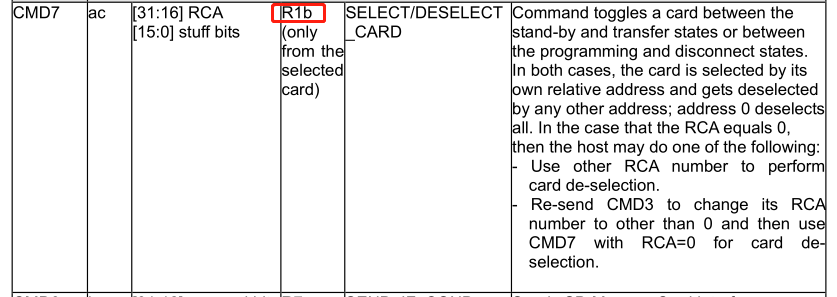

從SD2.0協議里面可以了解到CMD7的response是R1b，R1b和R1功能完全相同，主要獲取的Card Status，

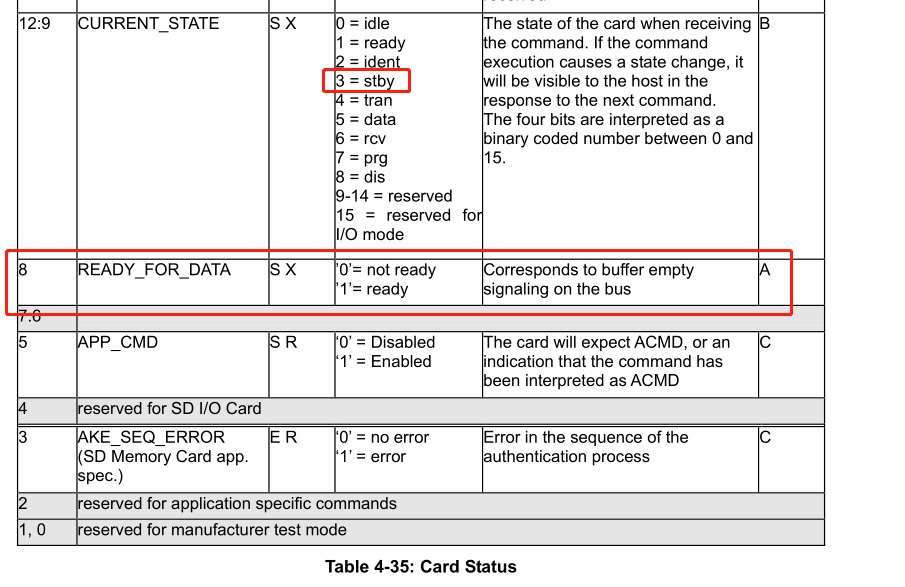

通過邏輯分析儀抓取的波形， Card Status指示SD卡當前狀態為Stand-by 狀態, 如下：

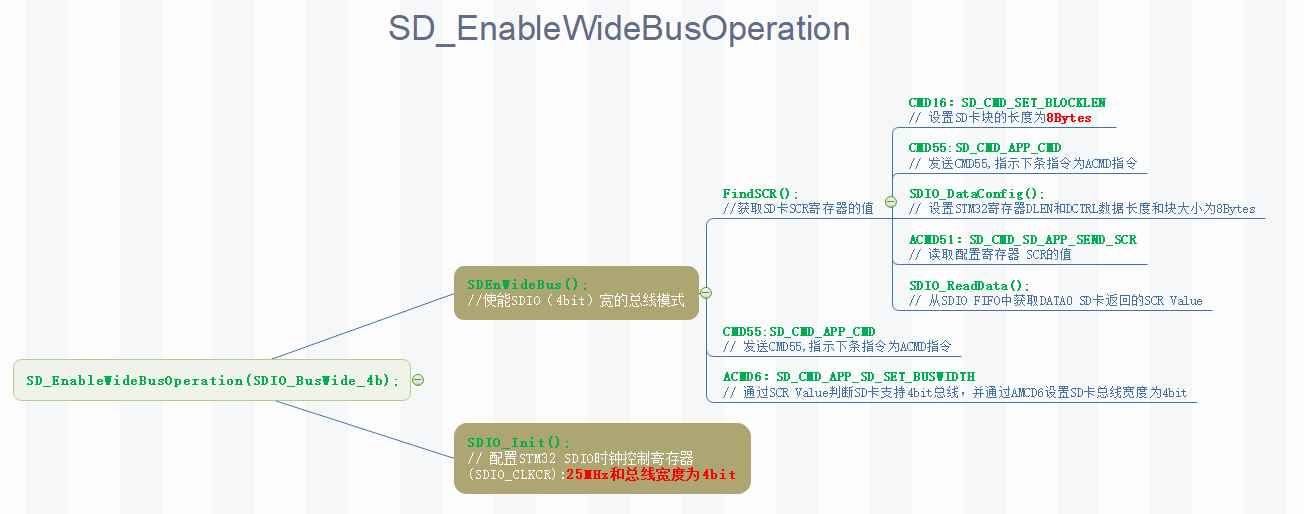

6.SD_EnableWideBusOperation()

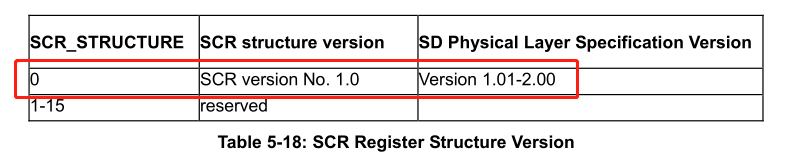

通過SD_EnableWideBusOperation(SDIO_BusWide_4b)設定總線寬度為4bit模式，首先需要獲取SCR Register Value(FindSCR())判定SD卡是否支持4bit模式，然后發送ACMD6設定SD卡作業在4bit模式，同時host端STM32也設定為4bit模式，整體的思維導圖如下：

6.1 CMD16：SD_CMD_SET_BLOCKLEN

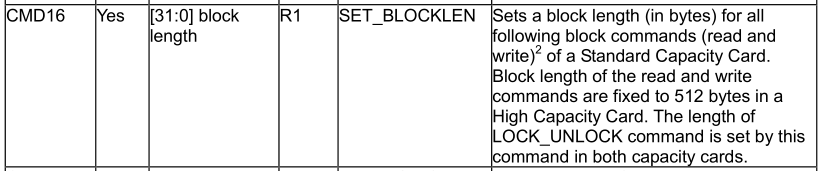

在FindSCR()函式中發送CMD16：SD_CMD_SET_BLOCKLEN來設定SD卡Block Size為8 Bytes，

#define SD_CMD_SET_BLOCKLEN                        ((uint8_t)16)

/*!< Set Block Size To 8 Bytes */
SDIO_CmdInitStructure.SDIO_Argument = (uint32_t)8;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SET_BLOCKLEN;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);

errorstatus = CmdResp1Error(SD_CMD_SET_BLOCKLEN);

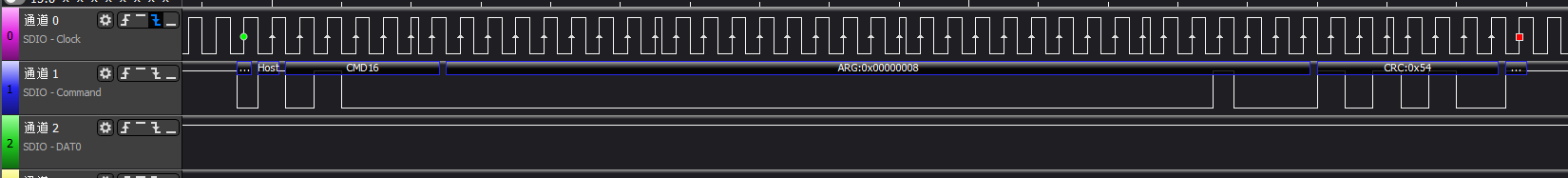

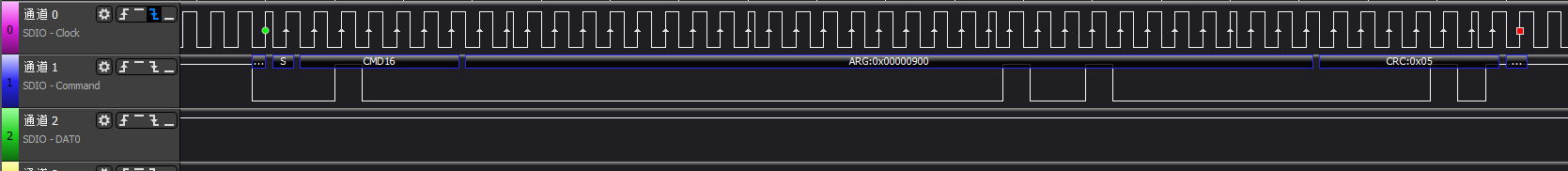

實際發送出去波形如下：

然后SD卡處理完后，以R1的形式Response Card Status，波形如下：

6.2 SDIO_DataConfig()

SDIO_DataConfig()設定STM32 SDIO暫存器DLEN和DCTRL資料長度和塊大小為8Bytes，并設定傳輸方向為：SD Card -> Host SDIO，

  SDIO_DataInitStructure.SDIO_DataTimeOut = SD_DATATIMEOUT;
  SDIO_DataInitStructure.SDIO_DataLength = 8;
  SDIO_DataInitStructure.SDIO_DataBlockSize = SDIO_DataBlockSize_8b;
  SDIO_DataInitStructure.SDIO_TransferDir = SDIO_TransferDir_ToSDIO;
  SDIO_DataInitStructure.SDIO_TransferMode = SDIO_TransferMode_Block;
  SDIO_DataInitStructure.SDIO_DPSM = SDIO_DPSM_Enable;
  SDIO_DataConfig(&SDIO_DataInitStructure);

6.3 ACMD51：SD_CMD_SD_APP_SEND_SCR

ACMD51：SD_CMD_SD_APP_SEND_SCR主要是讀取配置暫存器 SCR的值，發送完這個命令后R1回傳Card Status，然后在DATA0資料線上回傳SCR的值，

#define SD_CMD_SD_APP_SEND_SCR                     ((uint8_t)51) /*!< For SD Card only */

/*!< Send ACMD51 SD_APP_SEND_SCR with argument as 0 */
SDIO_CmdInitStructure.SDIO_Argument = 0x0;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_SD_APP_SEND_SCR;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);

errorstatus = CmdResp1Error(SD_CMD_SD_APP_SEND_SCR);

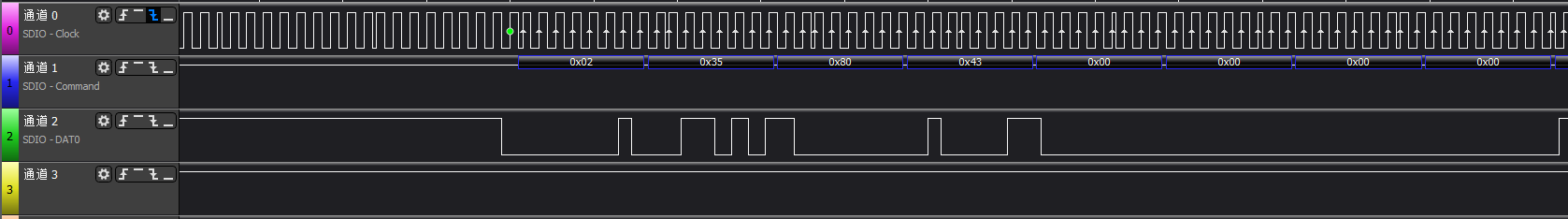

實際發送出去的波形如下：

然后SD卡處理完后，以R1的形式Response Card Status，波形如下：

6.4 SDIO_ReadData()

SDIO_ReadData()從SDIO FIFO中獲取DATA0 SD卡回傳的SCR Value:

  while (!(SDIO->STA & (SDIO_FLAG_RXOVERR | SDIO_FLAG_DCRCFAIL | SDIO_FLAG_DTIMEOUT | SDIO_FLAG_DBCKEND | SDIO_FLAG_STBITERR)))
  {
    if (SDIO_GetFlagStatus(SDIO_FLAG_RXDAVL) != RESET)
    {
      *(tempscr + index) = SDIO_ReadData();
      index++;
    }
  }

在SDIO DATA0上面回傳SCR Value為：0x0235804300000000，波形如下：

SCR Value為：0x0235804300000000對應SCR暫存器的表格如下：

DescriptionFieldWidthValueCell
Type		SCR
Slice
SCR Structure SCR_STRUCTURE40000bR[63:60]
SD Memory Card - Spec. VersionSD_SPEC40010bR[59:56]
data_status_after erasesDATA_STAT_AFTER_ERASE10bR[55:55]
SD Security SupportSD_SECURITY3011bR[54:52]
DAT Bus widths supportedSD_BUS_WIDTHS40101bR[51:48]
reserved-16 R[47:32]
reserved for manufacturer usage-32 R[31:0]
  • SCR_STRUCTURE
  • SD_SPEC
    SD_SPEC描述了SD卡支持SD協議版本號，

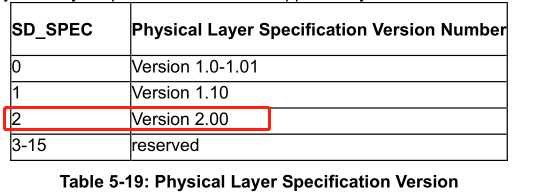

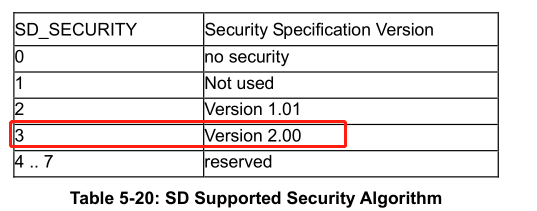

  • SD_SECURITY
    SD_SECURITY描述了Security Specification Version版本號，

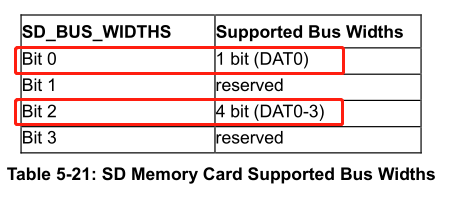

  • SD_BUS_WIDTHS
    SD_BUS_WIDTHS描述了SDIO總線的寬度，同時支持1bit和4bit，

6.5 ACMD6：SD_CMD_APP_SD_SET_BUSWIDTH

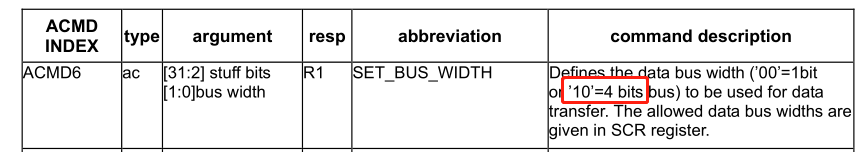

ACMD6：SD_CMD_APP_SD_SET_BUSWIDTH 通過SCR Value判斷SD卡支持4bit總線，并通過AMCD6設定SD卡總線寬度為4bit，

#define SD_CMD_APP_SD_SET_BUSWIDTH                 ((uint8_t)6)  /*!< For SD Card only */

/*!< Send ACMD6 APP_CMD with argument as 2 for wide bus mode */
SDIO_CmdInitStructure.SDIO_Argument = 0x2;
SDIO_CmdInitStructure.SDIO_CmdIndex = SD_CMD_APP_SD_SET_BUSWIDTH;
SDIO_CmdInitStructure.SDIO_Response = SDIO_Response_Short;
SDIO_CmdInitStructure.SDIO_Wait = SDIO_Wait_No;
SDIO_CmdInitStructure.SDIO_CPSM = SDIO_CPSM_Enable;
SDIO_SendCommand(&SDIO_CmdInitStructure);

errorstatus = CmdResp1Error(SD_CMD_APP_SD_SET_BUSWIDTH);


實際發送出去的波形如下：

6.6 SDIO_Init()

SDIO_Init()配置STM32 SDIO時鐘控制暫存器(SDIO_CLKCR):時鐘為25MHz和總線寬度為4bit模式，

/*!< Configure the SDIO peripheral */
SDIO_InitStructure.SDIO_ClockDiv = SDIO_TRANSFER_CLK_DIV;
SDIO_InitStructure.SDIO_ClockEdge = SDIO_ClockEdge_Rising;
SDIO_InitStructure.SDIO_ClockBypass = SDIO_ClockBypass_Disable;
SDIO_InitStructure.SDIO_ClockPowerSave = SDIO_ClockPowerSave_Disable;
SDIO_InitStructure.SDIO_BusWide = SDIO_BusWide_4b;
SDIO_InitStructure.SDIO_HardwareFlowControl = SDIO_HardwareFlowControl_Disable;
SDIO_Init(&SDIO_InitStructure);

Note：到此SD_Init的整個SD卡初始化完成，

7. 參考資料

SDIO參考的資料如下：

下載地址如下：
https://download.csdn.net/download/ZHONGCAI0901/14975835

移植成功的完整代碼下載地址如下：
https://download.csdn.net/download/ZHONGCAI0901/15265756

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/264566.html

標籤：其他

上一篇：抖音為什么這么火

下一篇：硬體學習之路——STM32之TM1638

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
