一.芯片簡介

TM1638是帶鍵盤掃描介面的LED（發光二極管顯示幕）驅動控制專用電路，內部集成有MCU 數字介面、資料鎖存器、LED 高壓驅動、鍵盤掃描等電路，主要應用于冰箱、空調、家庭影院等產品的高段位顯示屏驅動，
? 采用功率CMOS 工藝 ? 顯示模式 10 段×8 位 ? 鍵掃描（8×3bit）? 輝度調節電路（占空比8 級可調）
? 串行介面（CLK，STB，DIO） ? 振蕩方式：RC 振蕩（450KHz+5%） ? 內置上電復位電路 ? 采用SOP28封裝

更多詳細資料請下載TM1638官網資料手冊

二.模塊介紹

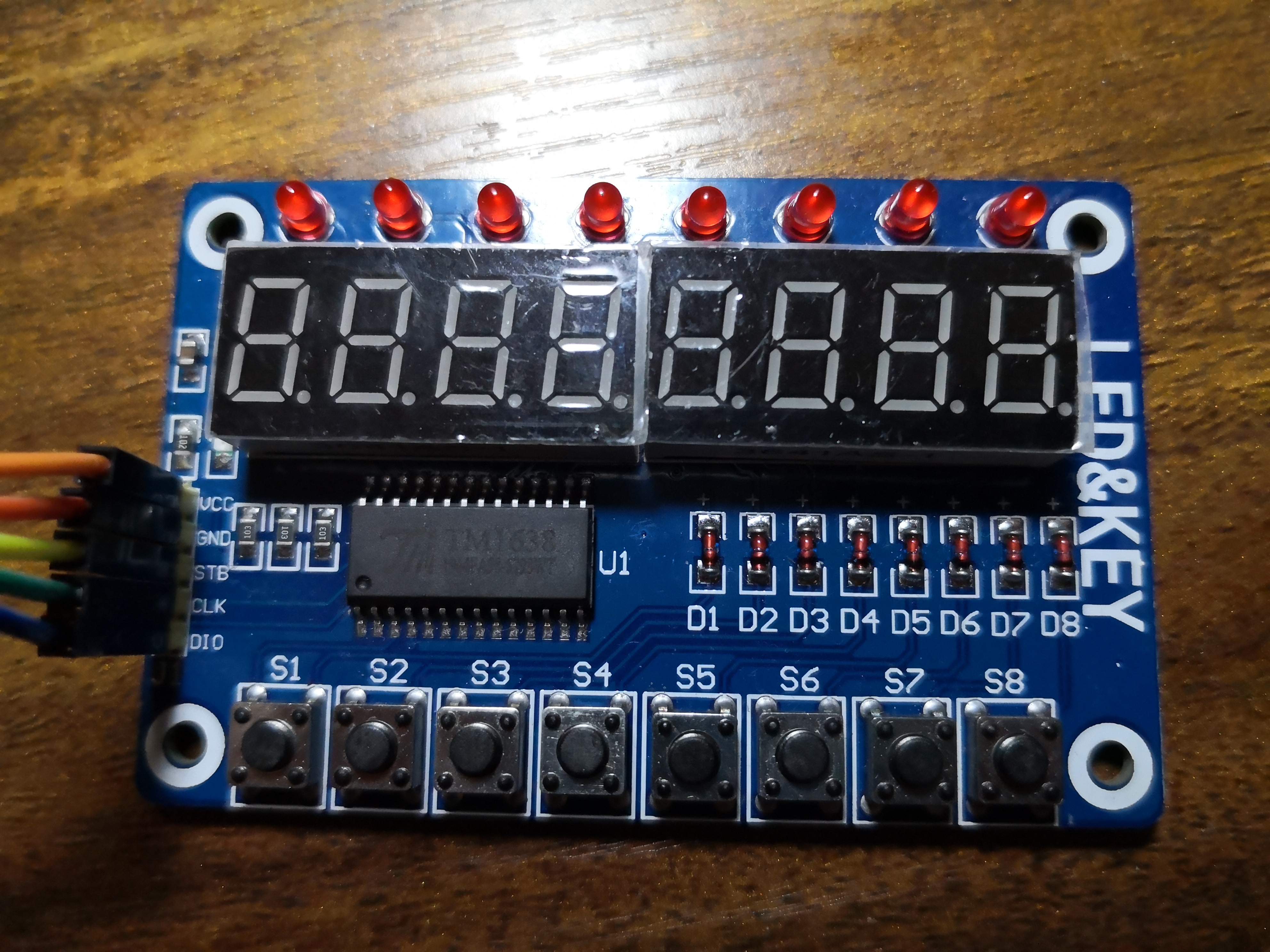

八位數碼管，八個發光二極管，八個按鍵（這個模塊真吉利）
左側引出VCC-GND-STB-CLK-DIO五個引腳

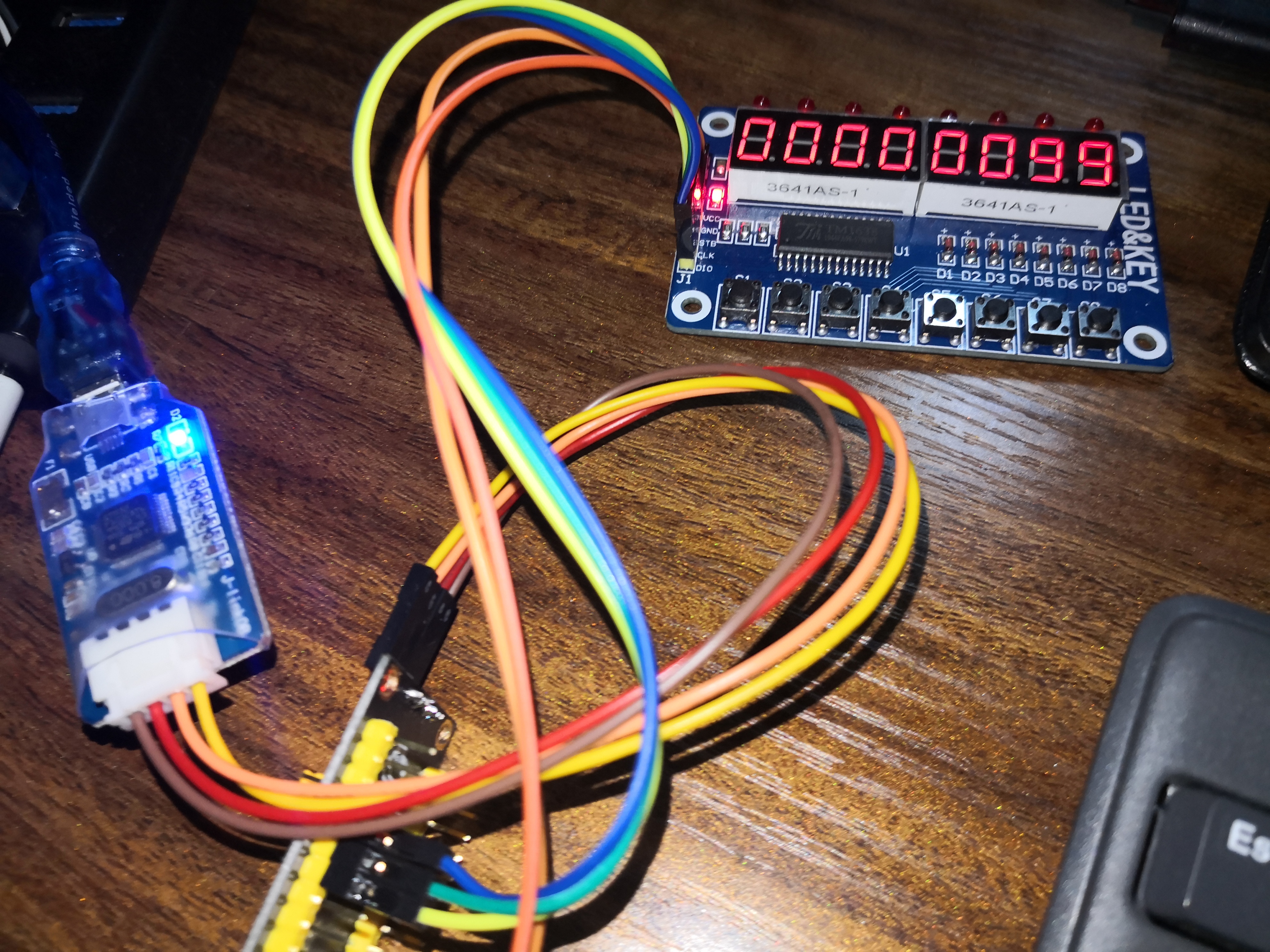

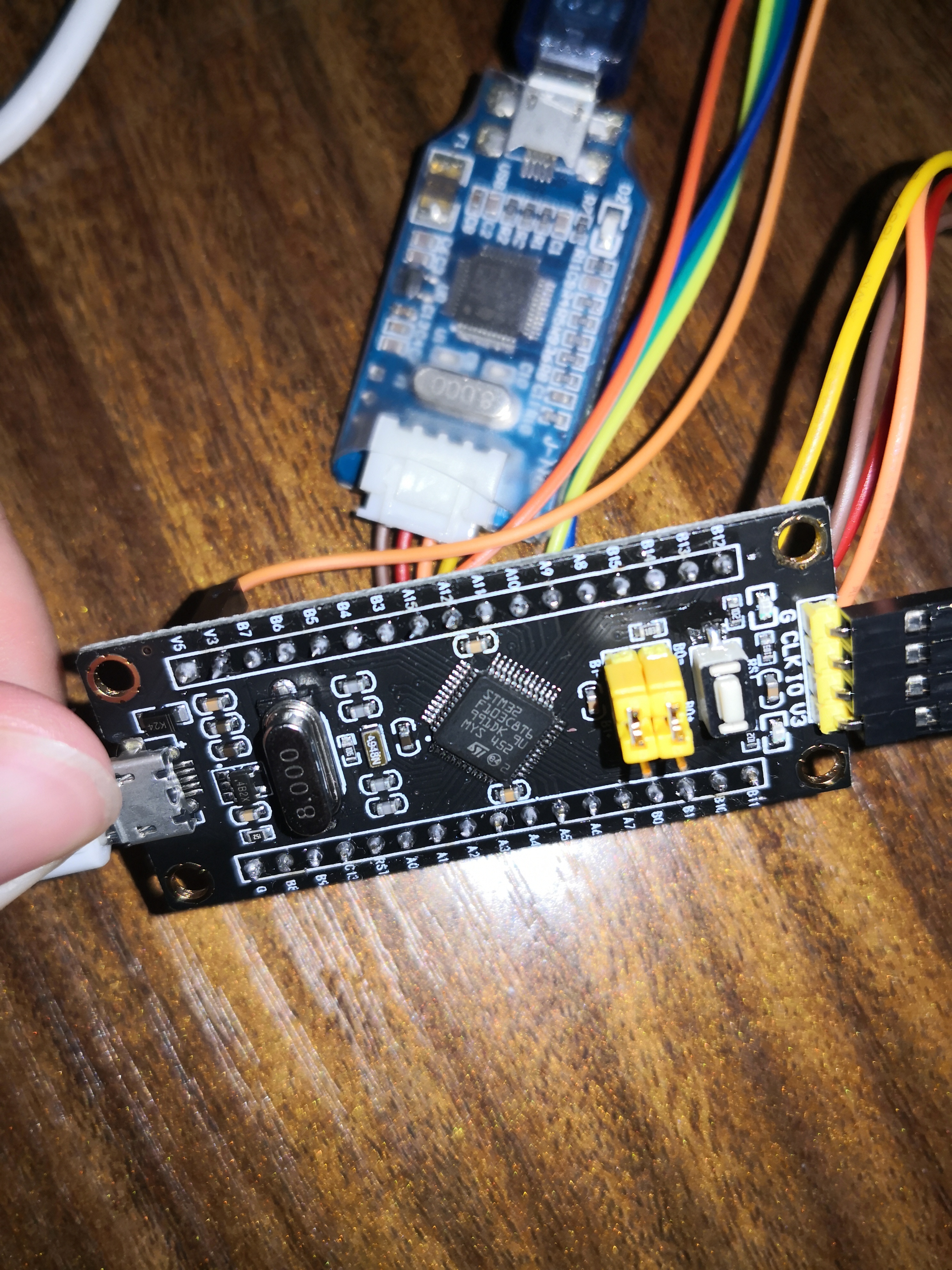

平臺用的是手頭的STM32F103C8T6最小系統板，J-Link下載器

三.代碼實作

1)一些說明

通過學習其他博主對于該芯片的講解的相關代碼¹，我進行了整合與修改，加入了自己的一些元素，部分邏輯我進行了優化，使代碼執行效率提高，但也有不足的地方，還請大家指正，
TM1638_Display_Num()函式這里的參量可以優化成字串型別的，然后在函式內部利用C語言字串相關函式進行串的相關轉換，這里我就不做了，大家有興趣可以試一下，

2)上代碼

TM1638.h

#ifndef _TM1638_H_
#define _TM1638_H_
/**
  ***************************************************************************************
  * TM1638模塊功能實作源檔案
  * 硬體連接：PA5--STB，PA6--CLK，PA7--DIO
  * 創建人：郭凱瑞_carry
  * 最后修改時間：2021-2-26
  ***************************************************************************************
**/
#include "stm32f10x.h"

typedef enum {N = 0x00, Y = 0x80} PointState; //是否帶小數點 Y：帶，N：不帶

typedef enum {OFF = 0x00, ON = 0x01} LightState; //燈開關狀態 On：開，Off：關

//TM1638模塊相關引腳定義
#define STB GPIO_Pin_5
#define CLK GPIO_Pin_6
#define DIO GPIO_Pin_7
#define GPIO_TM1638 GPIOA
#define GPIO_Pin_TM1638 STB|CLK|DIO
#define RCC_TM1638 RCC_APB2Periph_GPIOA

//引腳高低電平設定
#define STB_0() GPIO_ResetBits(GPIO_TM1638,STB)
#define STB_1() GPIO_SetBits(GPIO_TM1638,STB)

#define CLK_0() GPIO_ResetBits(GPIO_TM1638,CLK)
#define CLK_1() GPIO_SetBits(GPIO_TM1638,CLK)

#define DIO_0() GPIO_ResetBits(GPIO_TM1638,DIO)
#define DIO_1() GPIO_SetBits(GPIO_TM1638,DIO)

#define DIO_Read() GPIO_ReadInputDataBit(GPIO_TM1638,DIO)

//用戶層函式
void TM1638_Init(void); //TM1638初始化函式
void TM1638_Display_Num(u32 data); //顯示數字
void TM1638_Display_SEG(unsigned int num,unsigned char seg,PointState p); //選擇數碼管顯示0-F
void TM1638_Display_LED(unsigned int num,LightState light); //指定led亮滅

unsigned char TM1638_ReadKey(void); //TM1638讀鍵掃資料函式
void TM1638_SEG_Off(unsigned char num);  //TM1638關閉指定數碼管函式
void TM1638_Clear(void); //TM1638全清

//底層函式
void TM1638_Write_Byte(u8 byte); //TM1638單寫資料，需要在函式外對STB操作
void TM1638_Write_Data(u8 data); //TM1638一個完整資料寫入
void TM1638_Write_Addr_Bond(u8 addr,u8 data); //TM1638指定地址寫入資料
unsigned char TM1638_Read(void); //TM1638讀資料函式
void TM1638_GPIO_Init(void); //TM1638引腳初始化函式

#endif

TM1638.c

/**
  ***************************************************************************************
  * TM1638模塊功能實作源檔案
  * 硬體連接：PA5--STB，PA6--CLK，PA7--DIO
  * 創建人：郭凱瑞_carry
  * 最后修改時間：2021-2-26
  ***************************************************************************************
**/

#include "stm32f10x.h"  //stm32f10x系列芯片頭檔案
#include "TM1638.h"  //tm1638模塊實作頭檔案

unsigned char TM1638_Arr_SEG[]= {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07, //共陰極數碼管段碼，不帶小數點
                                 0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
                                 0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,  //共陰極數碼管段碼，帶小數點
                                 0xFF,0xEF,0xF7,0xFC,0xB9,0xDE,0xF9,0xF1
                                }; //0～F，1亮0滅

//共陰極數碼管段碼，不帶小數點,display函式用
unsigned char TM1638_Arr_SEG_Display[]= {   0,   0,   0,   0,   0,   0,   0,   0,   0,   0,
                                            0,   0,   0,   0,   0,   0,0x3F,0x06,0x5B,0x4F,//0-9
                                            0x66,0x6D,0x7D,0x07,0x7F,0x6F,   0,   0,   0,   0,
                                            0,   0,   0,0x77,0x7C,0x39,0x5E,0x79,0x71,   0
                                        };

u8 TM1638_Addr_SEG[8]= {0xC0,0xC2,0xC4,0xC6,0xC8,0xCA,0xCC,0xCE}; //模塊從右到左的八個數碼管
u8 TM1638_Addr_LED[8]= {0xC1,0xC3,0xC5,0xC7,0xC9,0xCB,0xCD,0xCF}; //模塊從右到左的八個發光二極管

void TM1638_Write_Byte(u8 byte) //TM1638單寫資料
{
    u8 i;
    for(i=0; i<8; i++)
    {
        CLK_0(); //CLK=0
        if(byte&0x01)
        {
            DIO_1(); //DIO=1
        }
        else
        {
            DIO_0(); //DIO=0
        }
        byte>>=1;
        CLK_1(); //CLK=1
    }
}
/***************************************************************************************/
/**
  * TM1638寫資料/命令函式
  * 引數：data：要寫入的8位資料
  * 回傳值：無
  */
void TM1638_Write_Data(u8 data) //TM1638寫資料函式
{
    STB_0();
    TM1638_Write_Byte(data);
    STB_1();
}

void (*TM1638_Write_Cmd)(u8)=TM1638_Write_Data;//給函式起一個別名，函式指標
/***************************************************************************************/

/***************************************************************************************/
/**
	* TM1638寫地址+數碼組合函式，用于固定地址顯示
  * 引數：cmd：要寫入的8位資料
  * 回傳值：無
  */
void TM1638_Write_Addr_Bond(u8 addr,u8 data) //TM1638寫資料函式
{
    STB_0();
    TM1638_Write_Byte(addr);
    TM1638_Write_Byte(data);
    STB_1();
}
/***************************************************************************************/

/***************************************************************************************/
/**
	* TM1638固定地址顯示函式
  * 引數1：data：寫入的數字，長度八位
  * 回傳值：無
  */
void TM1638_Display_Num(u32 data)
{
    unsigned int dataL=0,dataR=0;
    dataL=data/10000;
    dataR=data%10000;
    TM1638_Write_Cmd(0x44);//固定地址，寫資料
    TM1638_Write_Cmd(0x88);//顯示開，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[0],TM1638_Arr_SEG[dataL/1000]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[1],TM1638_Arr_SEG[dataL%1000/100]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[2],TM1638_Arr_SEG[dataL%100/10]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[3],TM1638_Arr_SEG[dataL%10]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[4],TM1638_Arr_SEG[dataR/1000]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[5],TM1638_Arr_SEG[dataR%1000/100]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[6],TM1638_Arr_SEG[dataR%100/10]);
    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[7],TM1638_Arr_SEG[dataR%10]);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638指定地址顯示數碼，0-F
  * 引數1：num：數碼管位置12345678
  * 引數2：seg：字符0-F
  * 引數3：p：N/Y
  * 回傳值：無
  */
void TM1638_Display_SEG(unsigned int num,unsigned char seg,PointState p)
{
    TM1638_Write_Cmd(0x44);//固定地址，寫資料
    TM1638_Write_Cmd(0x88);//顯示開，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[num-1],TM1638_Arr_SEG_Display[seg-32]|p);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638指定LED亮滅
  * 引數1：num：LED位置
  * 引數2：light：OFF/ON
  * 回傳值：無
  */
void TM1638_Display_LED(unsigned int num,LightState light)
{
    TM1638_Write_Cmd(0x44);//固定地址，寫資料
    TM1638_Write_Cmd(0x88);//顯示開，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_LED[num],light);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638全清
  * 引數1：無
  * 回傳值：無
  */
void TM1638_Clear(void)
{
    u8 i;
    TM1638_Write_Data(0x44); //普通模式，固定地址，寫資料到顯示暫存器
    TM1638_Write_Data(0x88); //顯示開，亮度第1級
    for(i=0; i<16; i++)
    {
        TM1638_Write_Addr_Bond(0XC0+i,0X00); //全地址寫入0X00
    }
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638關閉指定數碼管函式
  * 引數：serial：數碼管序號1-8
  * 回傳值：無
  */
void TM1638_SEG_Off(unsigned char num)  //TM1638關閉指定數碼管函式
{
    TM1638_Write_Cmd(0x44);//固定地址，寫資料
    TM1638_Write_Cmd(0x88);//顯示開，亮度1

    TM1638_Write_Addr_Bond(TM1638_Addr_SEG[num-1],0x80);
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638讀資料函式
  * 引數：無
  * 回傳值：讀取的8位資料
  */
unsigned char TM1638_Read(void) //讀資料函式
{
    unsigned char i,data,temp=0;

    DIO_1();  //DIO=1,設定為輸入
    for(i=0; i<8; i++)
    {
        temp>>=1;
        CLK_0(); //CLK=0
        data = DIO_Read();  //讀取DIO值
        if(data) temp|=0x80; //按位或：與0或不變、與1或置1
        CLK_1(); //CLK=1
    }
    return temp;
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638讀鍵掃資料函式
  * 引數：無
  * 回傳值：讀取的按鍵號，1~8
  */
unsigned char TM1638_ReadKey(void)  //TM1638讀鍵掃資料函式
{
    unsigned char c[4],i,key_value=0;

    STB_0();  //STB=0,開始寫命令
    TM1638_Write_Byte(0x42);  //普通模式，地址自動增加，讀鍵掃資料
    for(i=0; i<4; i++)	c[i]=TM1638_Read(); //讀取鍵值
    STB_1();  //STB=1,讀鍵值結束

    //資料處理
    for(i=0; i<4; i++)
        key_value|=c[i]<<i;
    for(i=0; i<8; i++)
        if((0x01<<i)==key_value) break;
    return (i+1);//回傳按鍵值，與模塊上的相對應
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638-GPIO初始化函式
  * 引數：無
  * 回傳值：無
  */
void TM1638_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure; //GPIO引數設定結構體
    RCC_APB2PeriphClockCmd(RCC_TM1638,ENABLE);  //APB2外設時鐘使能：GPIOA

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_TM1638; //選定引腳
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //作業方式:推挽輸出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //最大速度50MHz
    GPIO_Init(GPIO_TM1638, &GPIO_InitStructure); //初始化引腳
}
/***************************************************************************************/

/***************************************************************************************/
/**
  * TM1638初始化函式
  * 引數：無
  * 回傳值：無
  */
void TM1638_Init(void) //TM1638初始化函式
{
    TM1638_GPIO_Init();//GPIO初始化
    TM1638_Clear();
}
/***************************************************************************************/

main.h以及完整測驗工程已上傳，正在審核，粉絲們可以在這里下載，

四.文末

最后看一下效果圖吧，后面有時間再做一個看資料手冊寫模塊驅動的文章吧，最近忙比賽去了，
