通過繪制雪花燈學習使用AD20
1.建立工程，并給工程命名

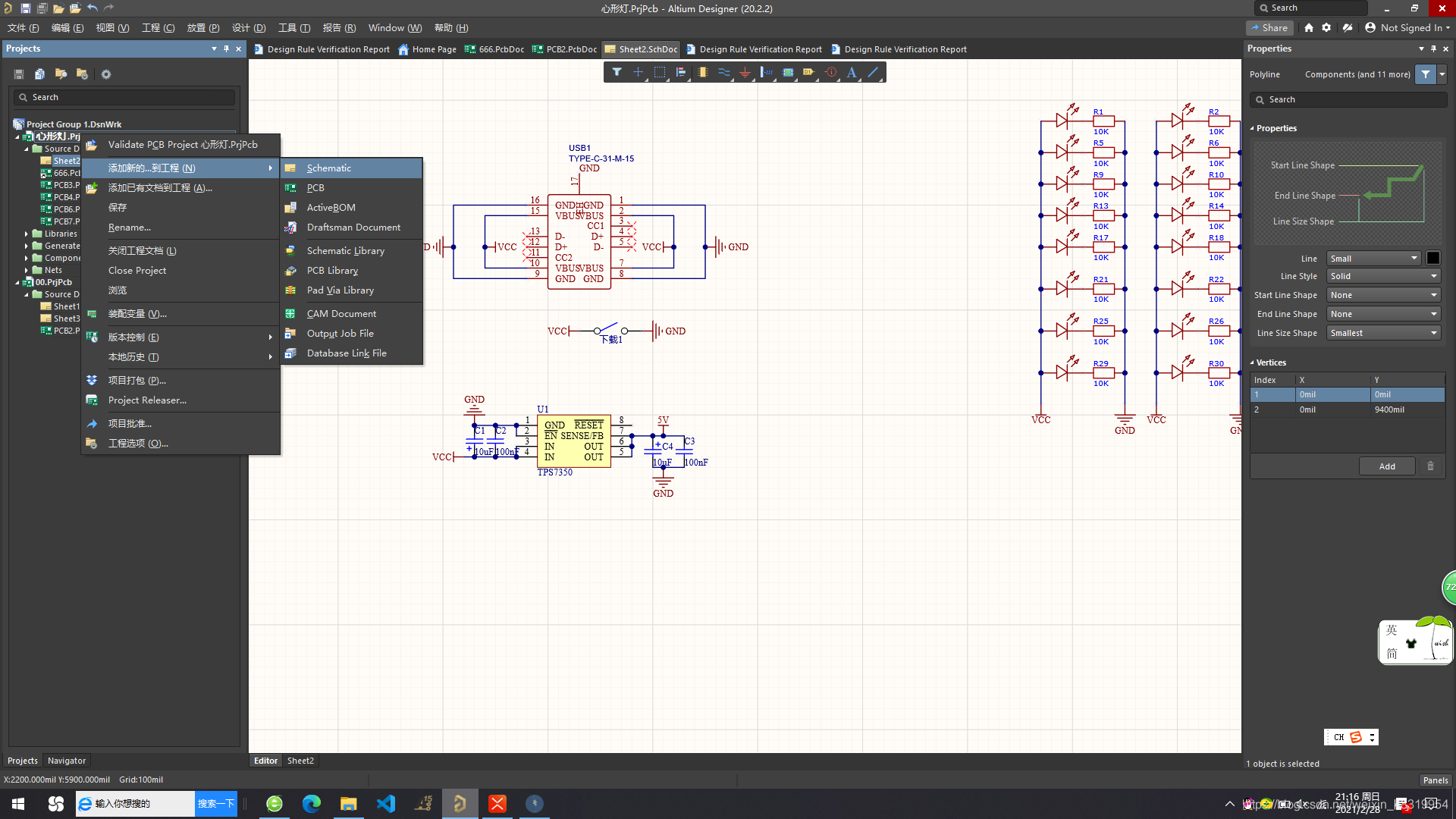

2.給工程添加新的原理圖（庫）和PCB（庫）

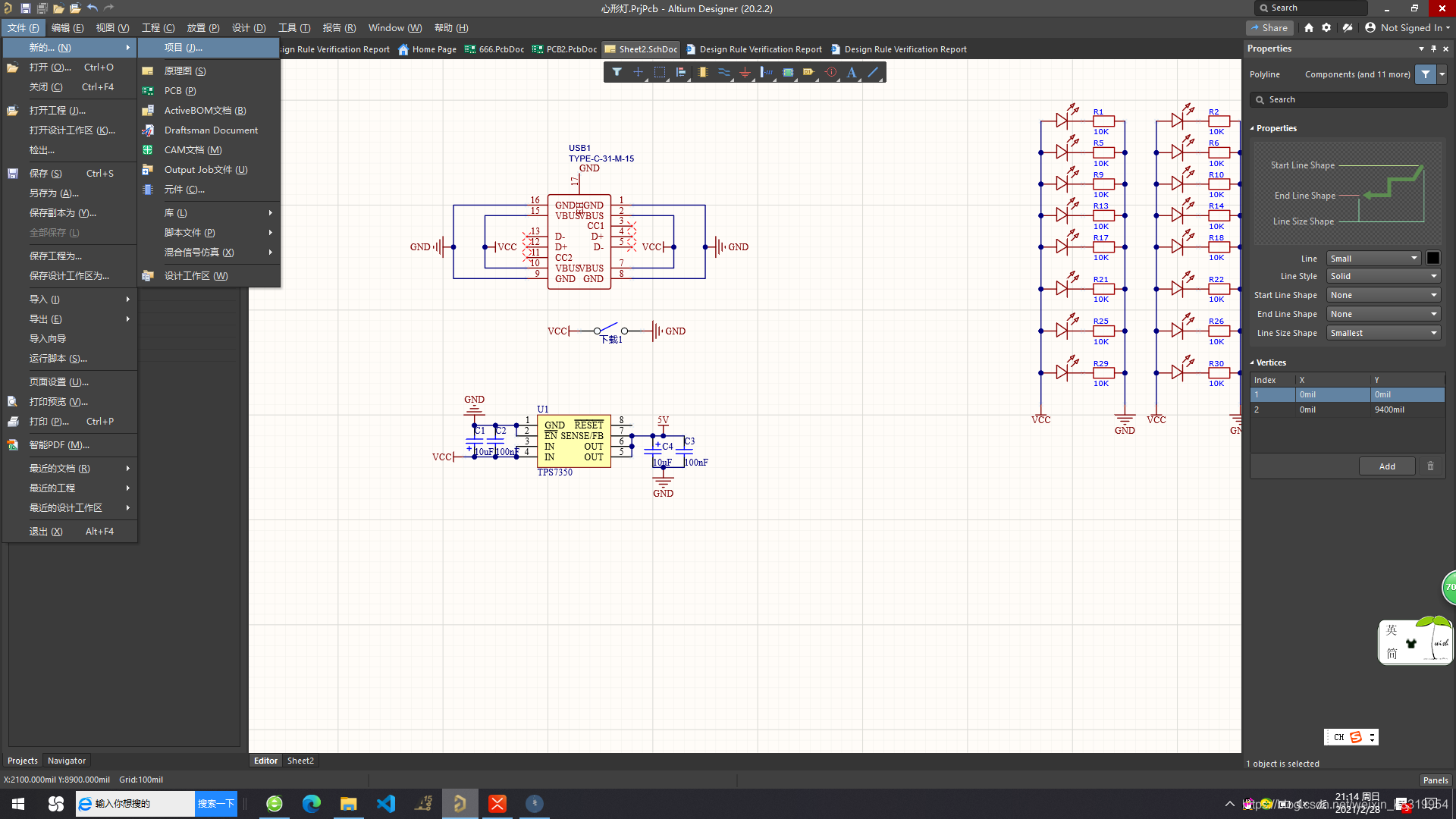

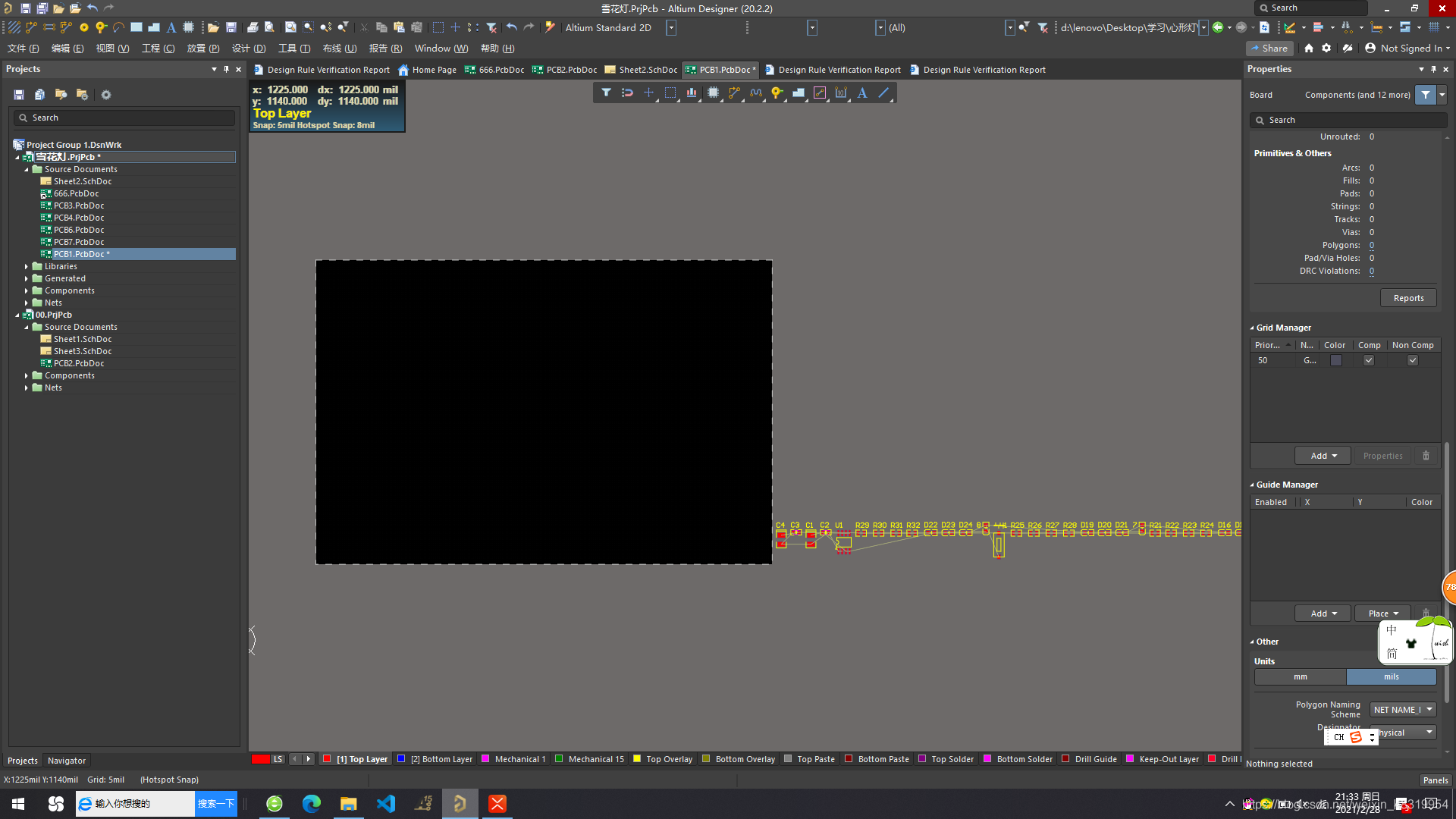

（對應圖中的1,2，5,6）
注：原理圖庫和PCB庫可以自己畫，但是最好不要，自己畫的不標準
3.繪制原理圖
1）led串聯電阻
2）開關+type-c
3）TPS7350五伏供電模塊
4.匯入封裝

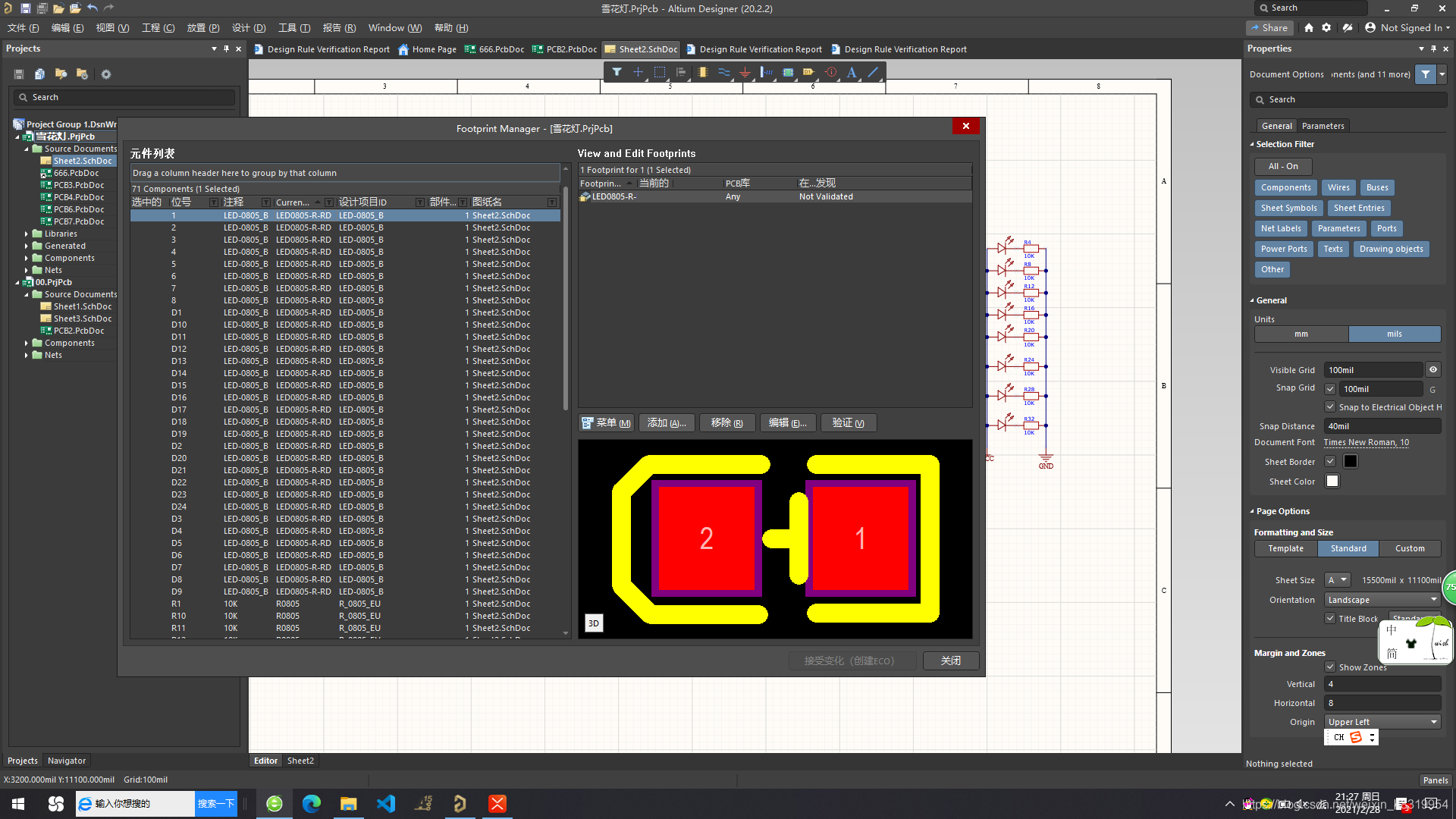

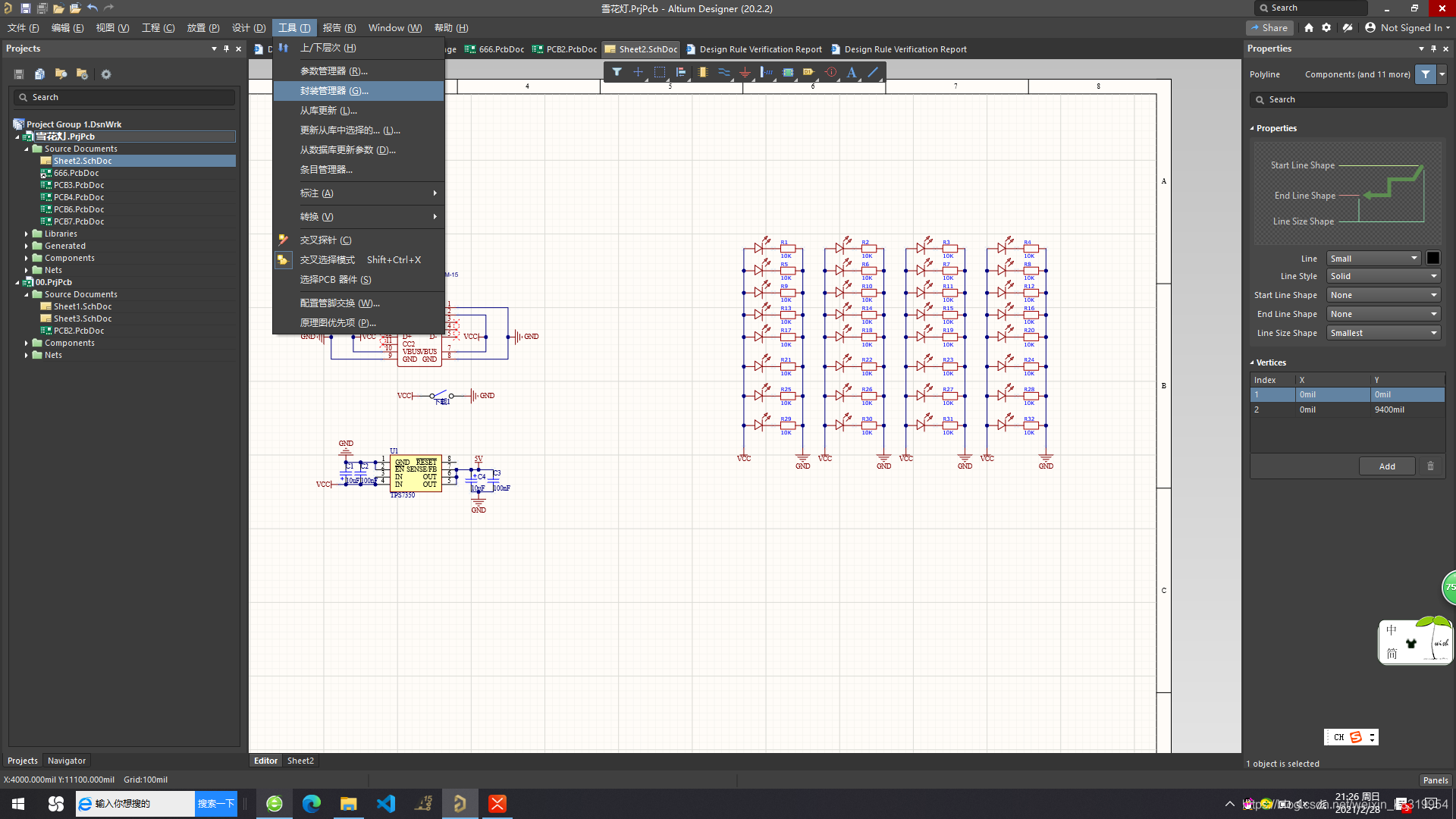

工具–封裝管理器–添加–接受創建–執行變更
出現了元件才算是添加成功，才能匯出PCB圖
5.匯入封裝以后，生成PCB

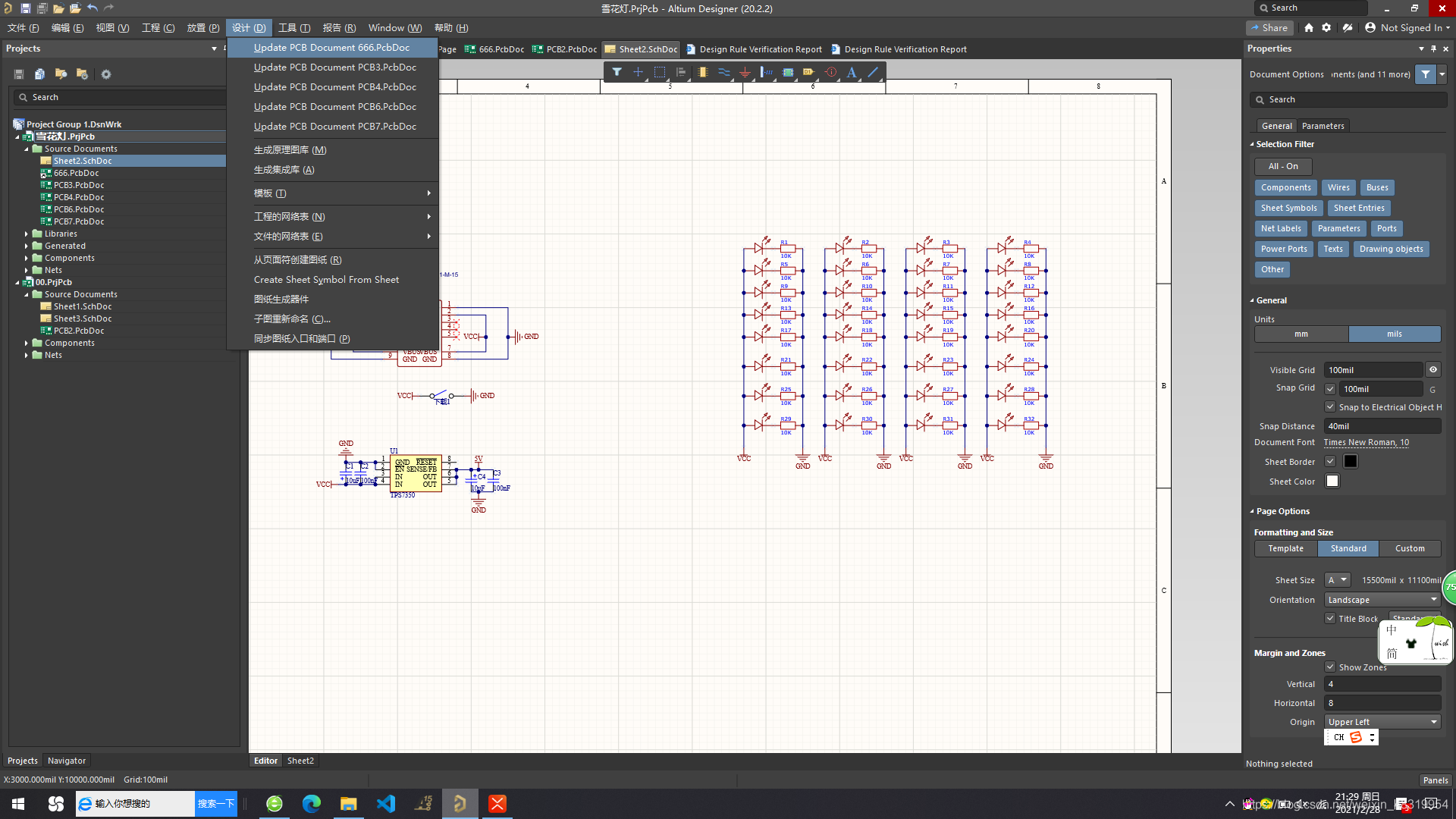

設計–update–執行變更

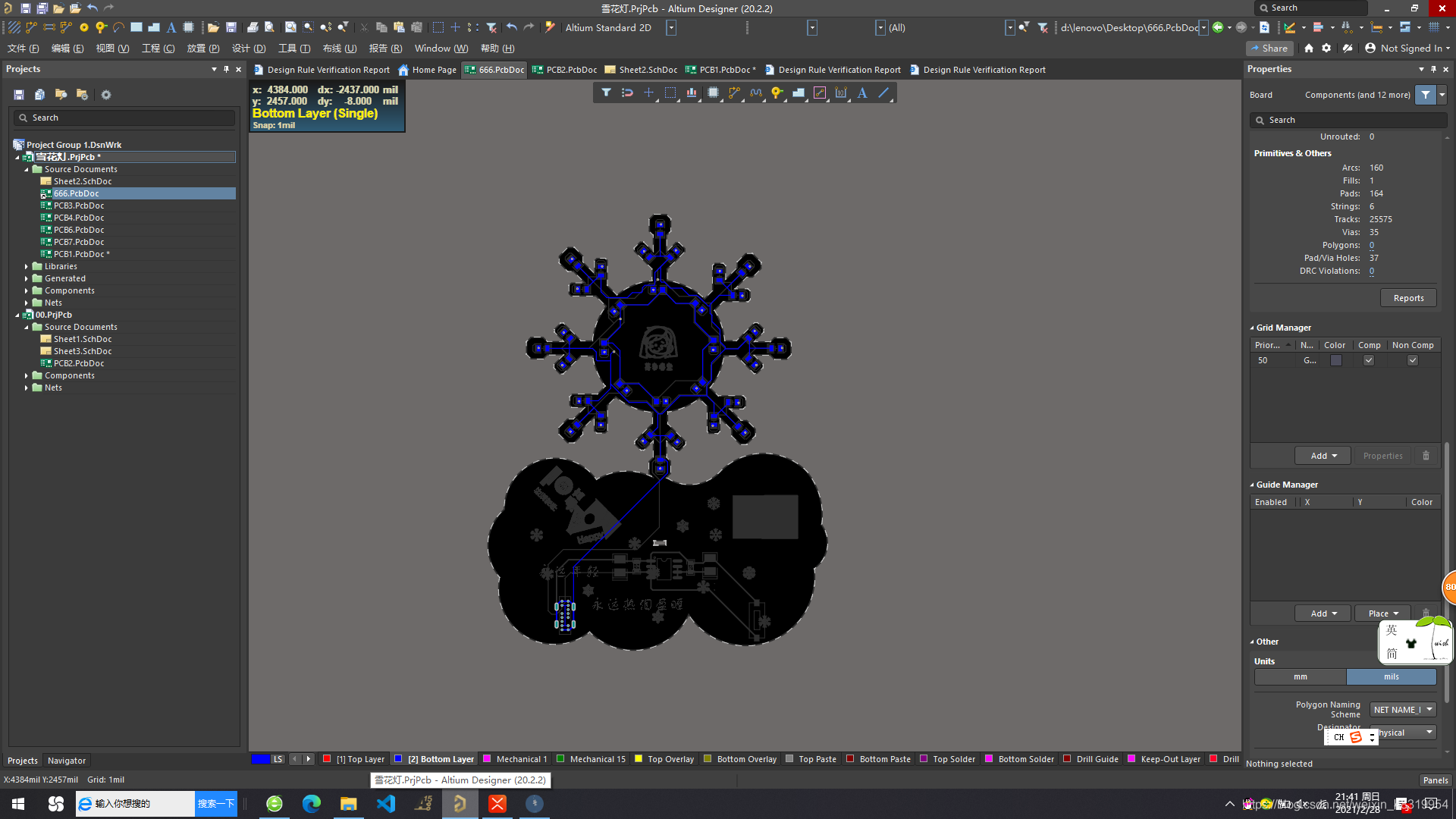

出現如圖所示
6.整理元器件，按照原理圖模塊化放置
7.用keep-out層繪制板子外形（快捷鍵P+L）
設計–板子形狀–按照選擇物件定義
因為是小玩意就可以畫成自己想要的外形
8.把元器件整齊有序的擺放到板子上，可以放在頂層（top layer）或頂層（bottom layer），放的位置美觀并且利于布線最佳
9.修改規則（設計–規則–clearance/width）
1）改變線寬10mile-80mile
2）元件到線的距離6mile（多數）
3）付訓入pcb時就可以修改
10.布線

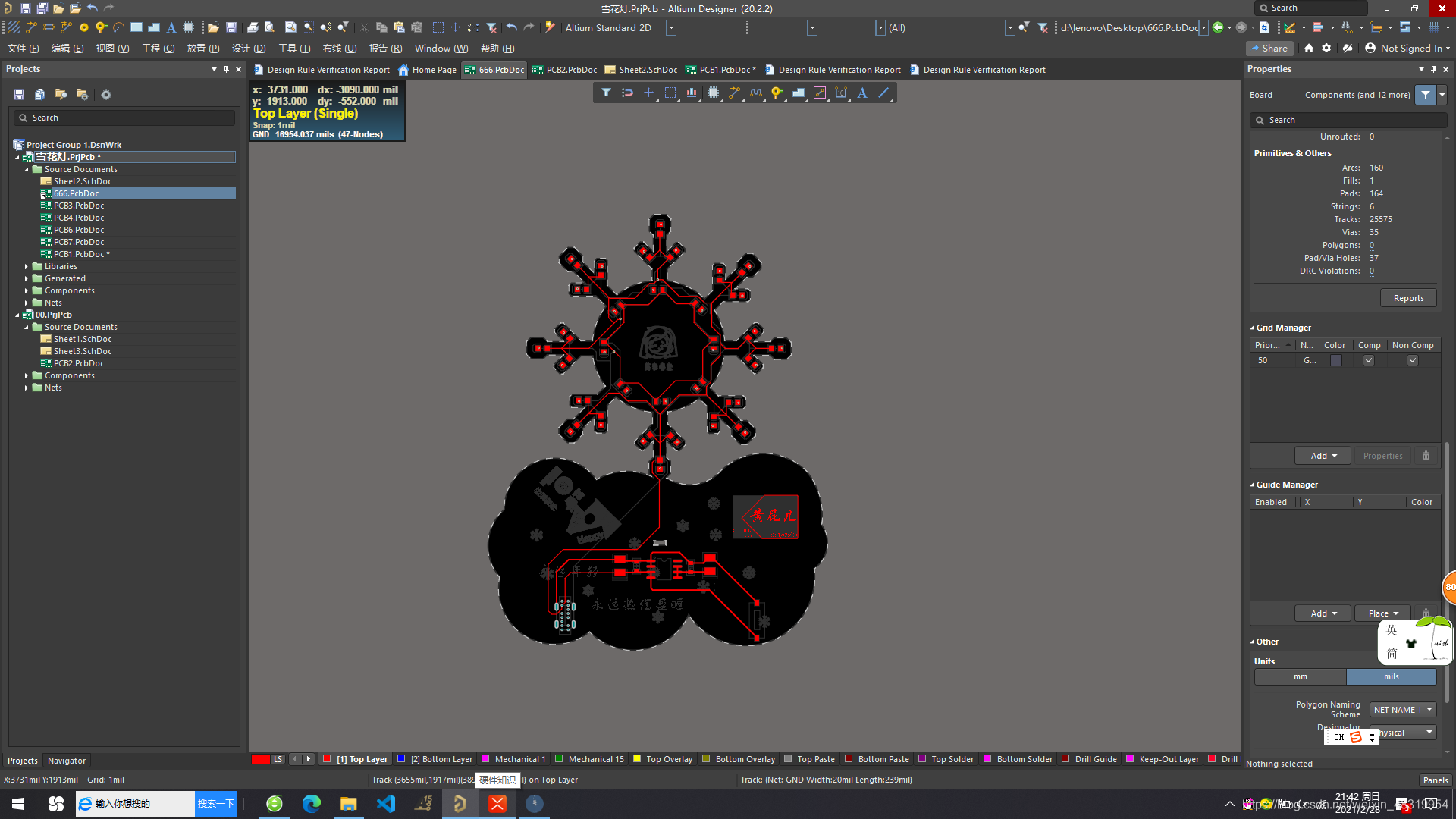

1）快捷鍵W
2）頂層底層的線可以交叉，但是同一層不行，所以在放置元器件時就要注意到擺放的位置是否利于布線
3）信號的線寬可以小一些，通常15mile-20mile；
gnd和vcc線寬大些，大約50-80mile不等
11.敷銅
1） 放置–鋪銅–tab鍵–選擇GND網路
2）頂層底層都需要鋪銅
到這畫電路板的步驟基本就完成了，如果覺得電路板太單調也可以給板子加上絲印（logo，文字，圖畫等等）下面就來介紹一下添加logo的方式
12.絲印
1）找一張自己喜歡的圖片，檔案格式轉換成bmp的型別

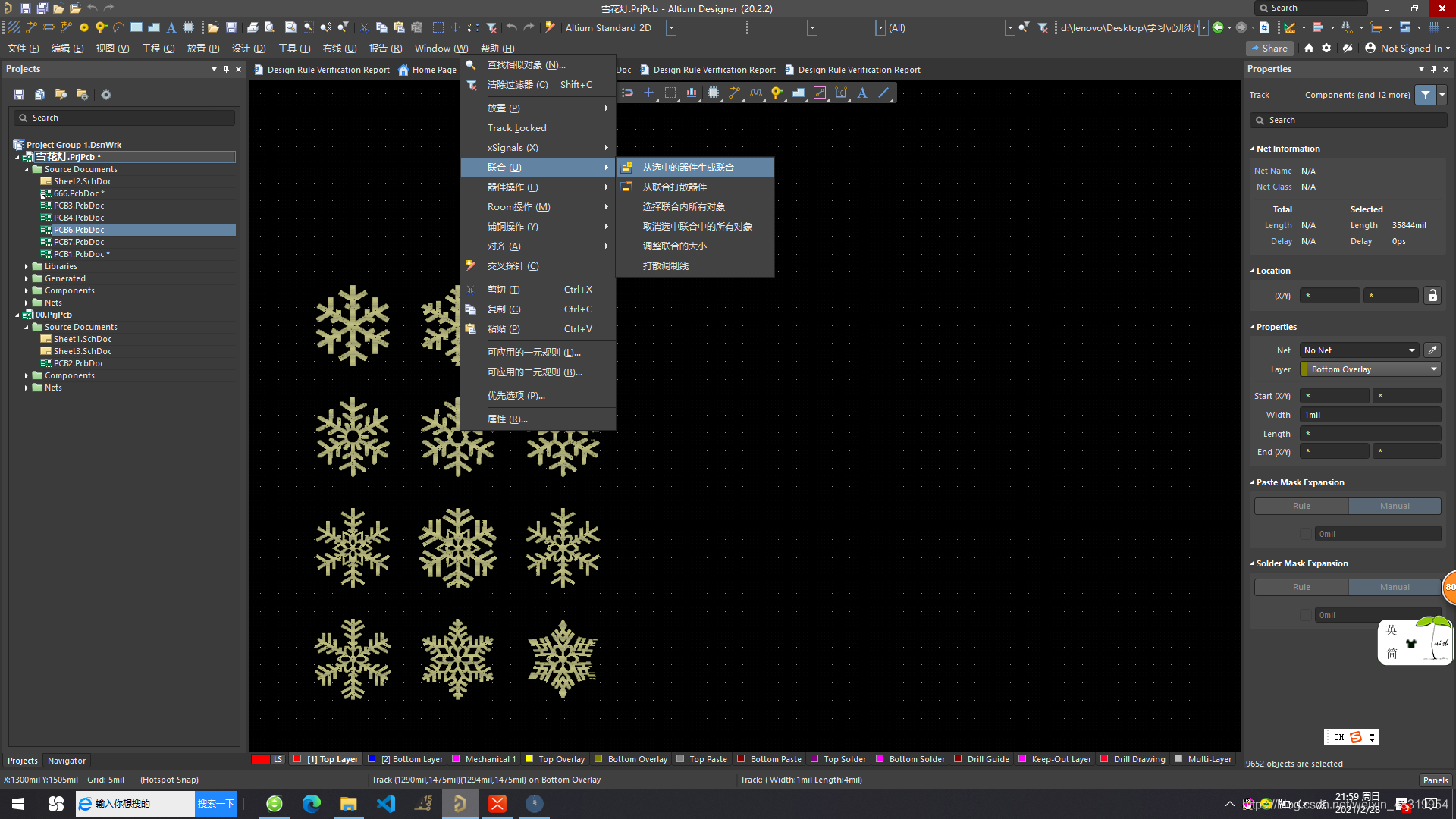

2）檔案–運行腳本–選擇腳本檔案–選擇要放置的層，通常是絲印層
3）匯出以后生成聯合

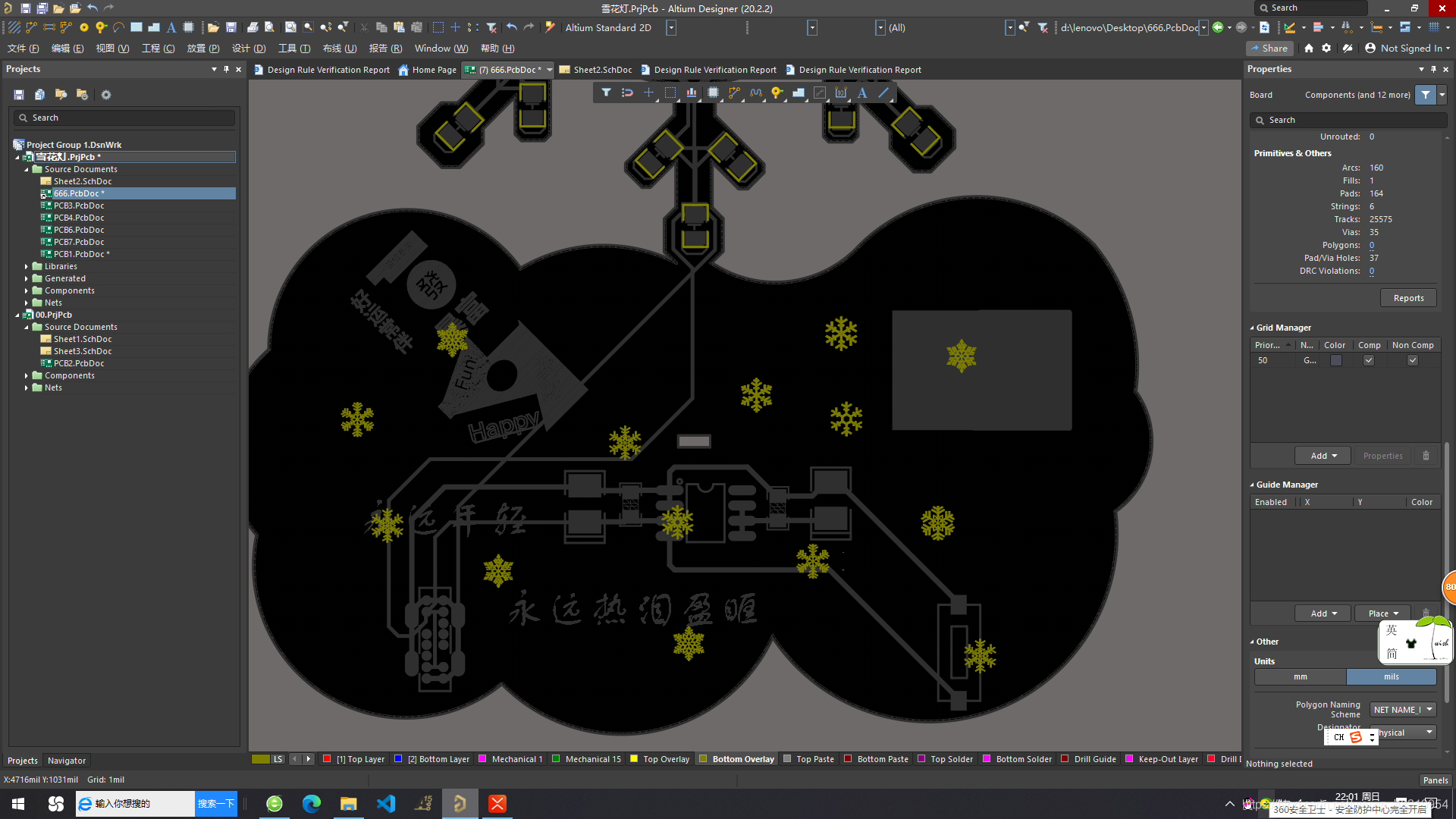

4）復制到所繪制的pcb檔案上就完成了
注：運行腳本時有一個腳本檔案，添加文字可以直接點上頭的一個“A”放到絲印層就行

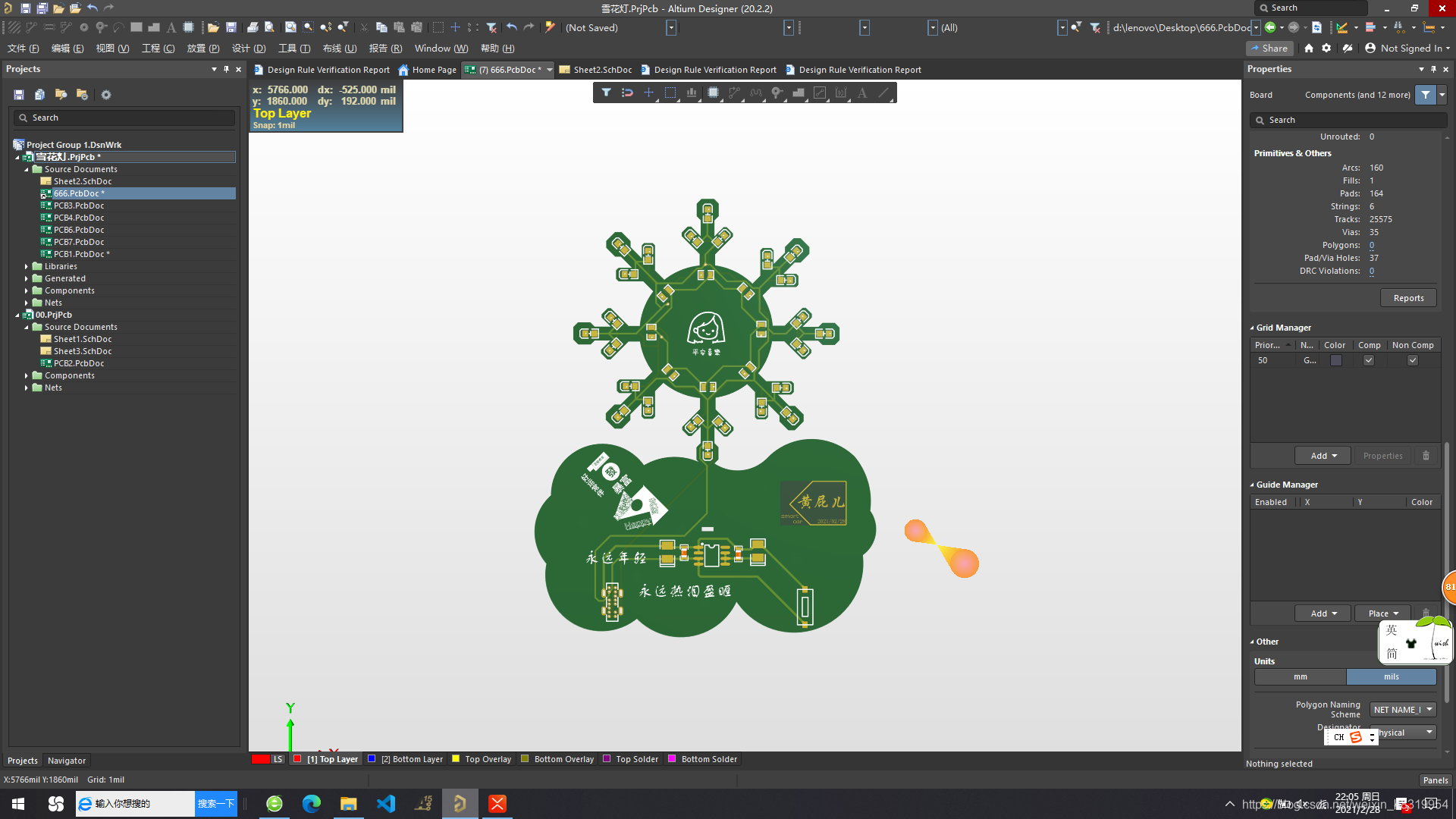

13.切換到3維模式，看看效果
