編程軟體
如下圖，使用STEP 7 MicroWIN SMART,穩定支持win7 64和32位作業系統，安裝程序有時安裝不上，有時卸載后，也安裝不上或者其他無法安裝的情況如果出現，建議更換版本，可以使用V2.3的版本；

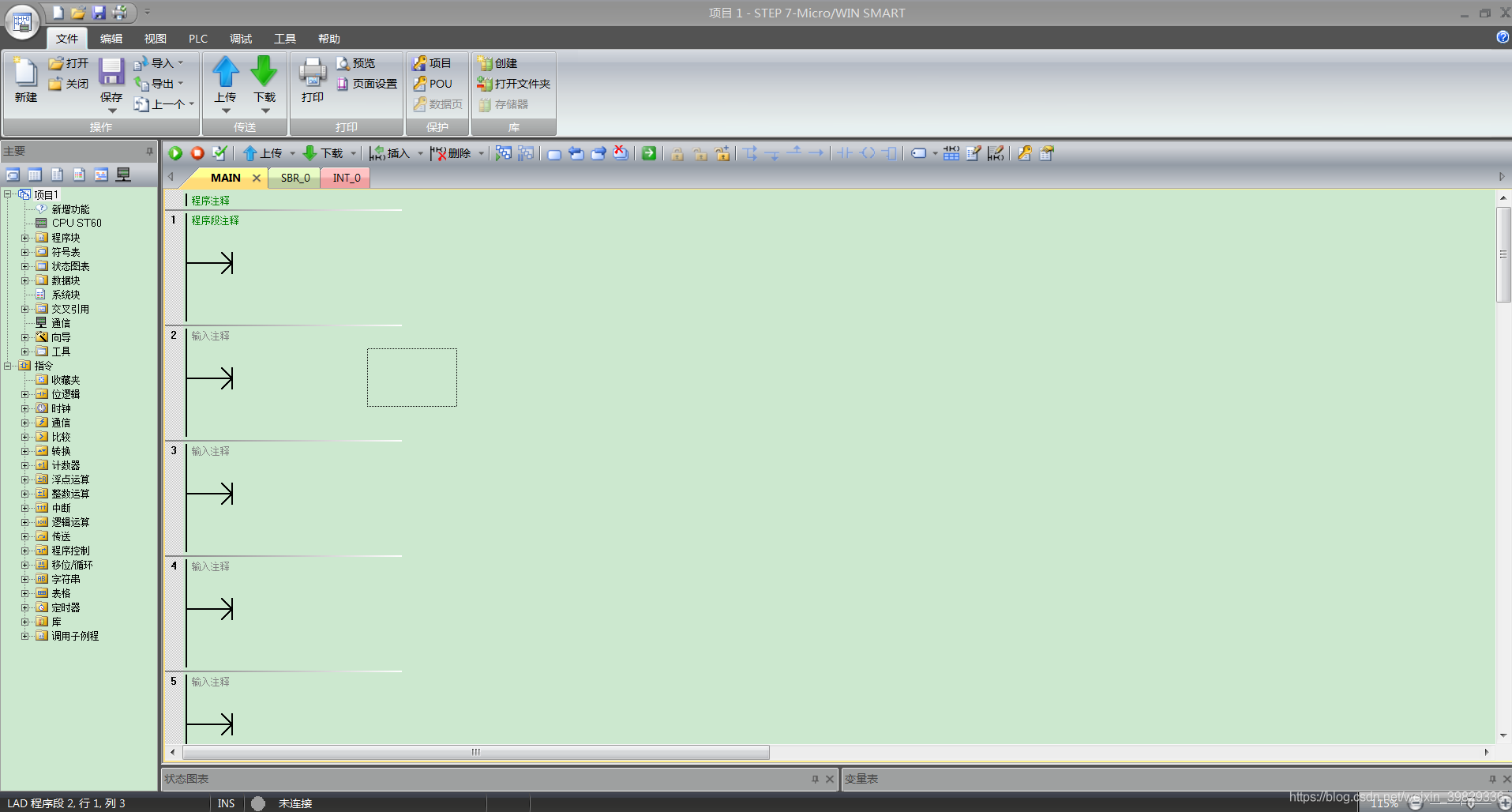

打開軟體如下圖

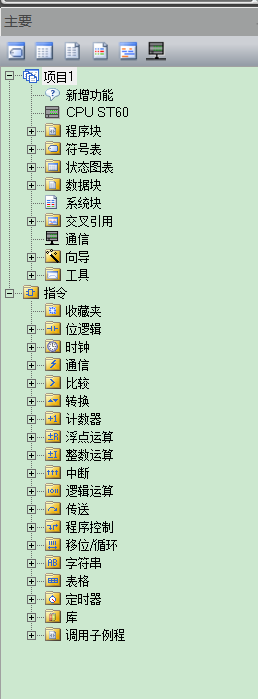

我們先看最左邊的，如下圖
1、專案1是本次撰寫程式的專案名稱，當然可以隨意修改
2、CPU ST60 本次專案所使用的CPU型號，滑鼠雙擊CPU ST60會彈出如下圖，系統塊設定對話框

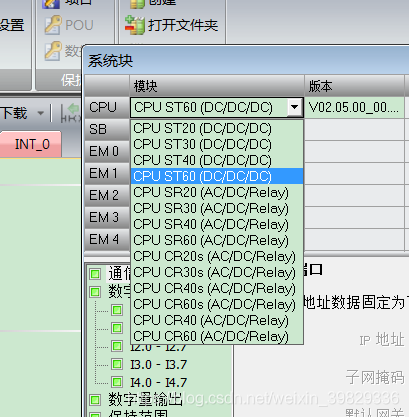

在系統塊對話框中，我們可以設定或修改CPU的版本、型號以及當CPU添加了擴展模塊后，我們也需要在這里進行相應的添加；
需要修改哪里，只需要滑鼠點擊即可進行修改；

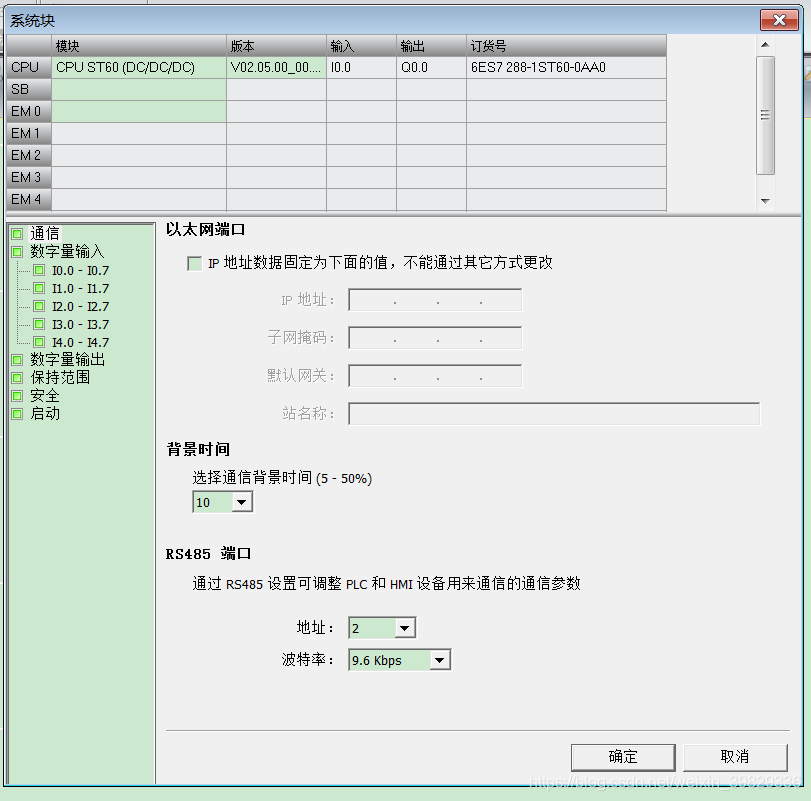

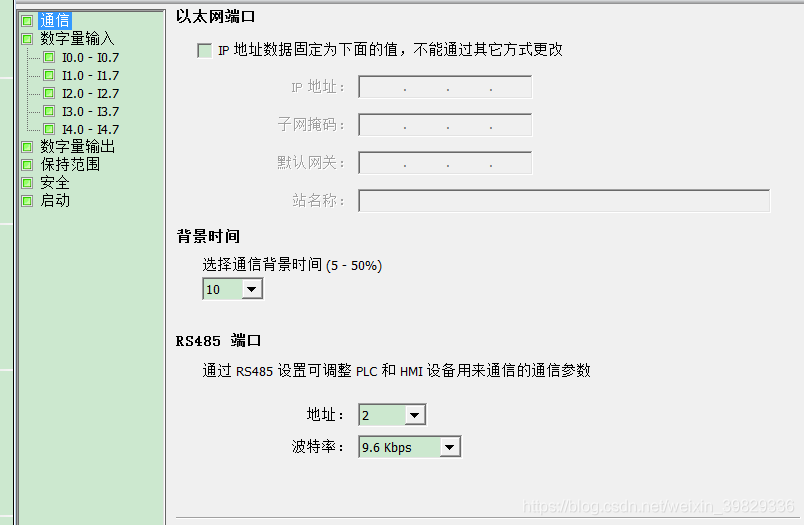

大部分時候，PLC都會配有一個觸摸屏，如果觸摸屏和PLC使用的是RS485通信，只需要設定RS485埠的地址和波特率即可，波特率需要和觸摸屏上設定的一樣；

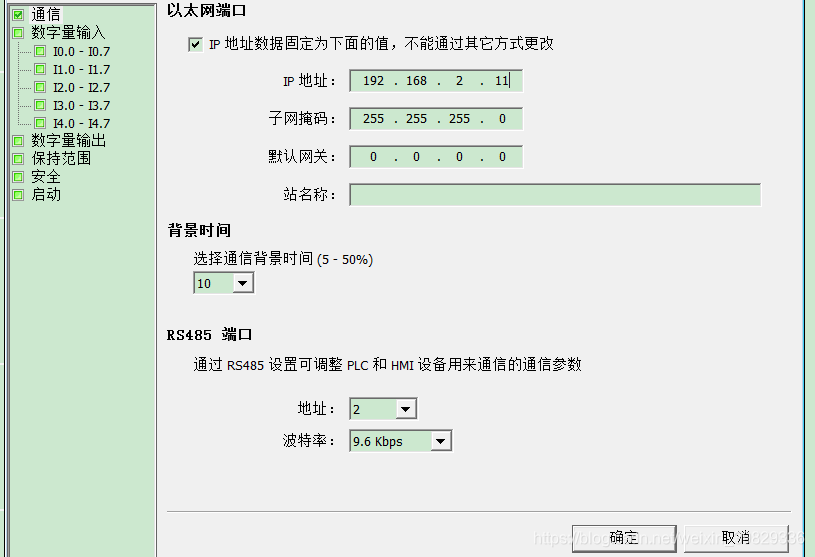

如果使用的是以太網口通信，那么我們需要設定一個固定的IP地址，波段和HMI上的一致即可，例如HMI上設定的是192.168.2.10，那么PLC設定可以是192.168.2.11，不能是192.178.2.11，前三位我們要保證一樣，最后以為不能一樣；

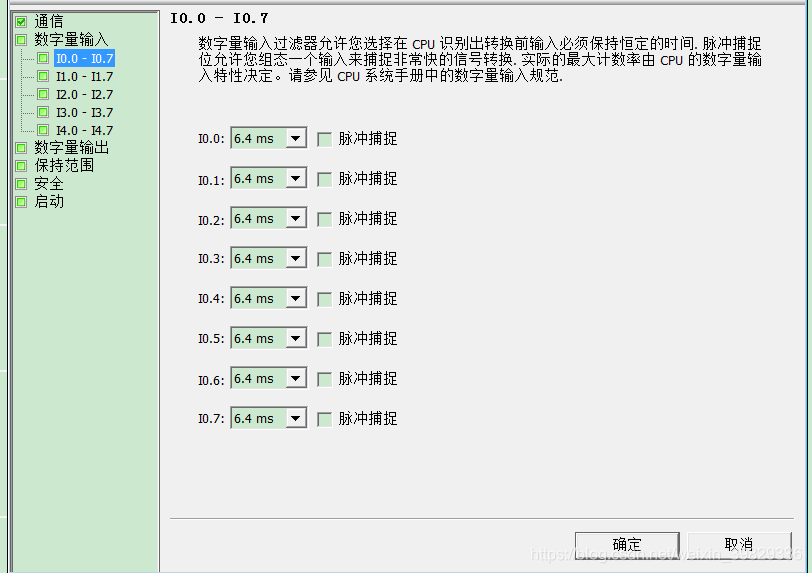

數字量輸入設定，如下圖
之前我們提到過，不同型號的PLC具有不同多個高速計數器，我們在數字量輸入中，可以看到，帶有脈沖捕捉功能的輸入點就是可以設定成為脈沖捕捉的，具體捕捉的時間，我們可以通過通過設定決定；

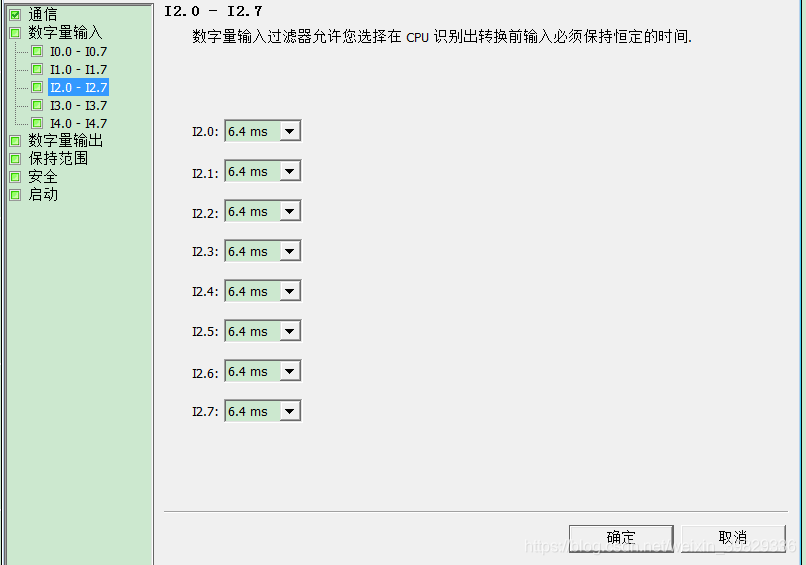

另外，這里的數字量輸入設定還有另外一個功能，就是我們可以通過設定時間，來過濾干擾信號，標準的輸入都是6.4ms,我們可以設定成12.8ms來過濾不穩定的輸入信號；

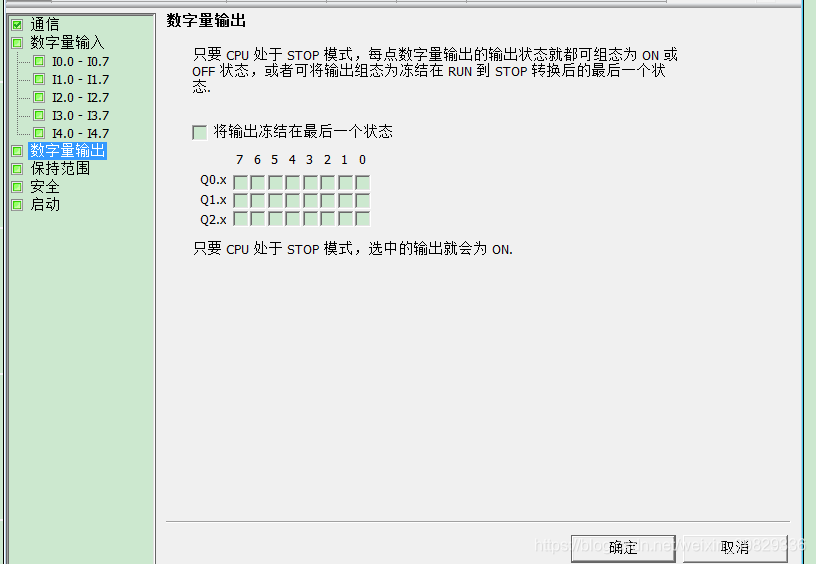

一般情況下，CPU都是處于RUN模式，當我們下載程式時，CPU會處于STOP模式，如果沒有設定凍結，在RUN到STOP模式轉換后，所有輸出都會變成OFF，也就是沒有任何輸出；通過設數字量輸出，我們可以凍結輸出點，即使CPU從RUN模式到STOP模式，輸出點也會保持最后的狀態，不發生變化，例如Q0.0在RUN模式下時ON的，那么當CPU從RUN到STOP模式后，Q0.0還是ON的，不發生變化；

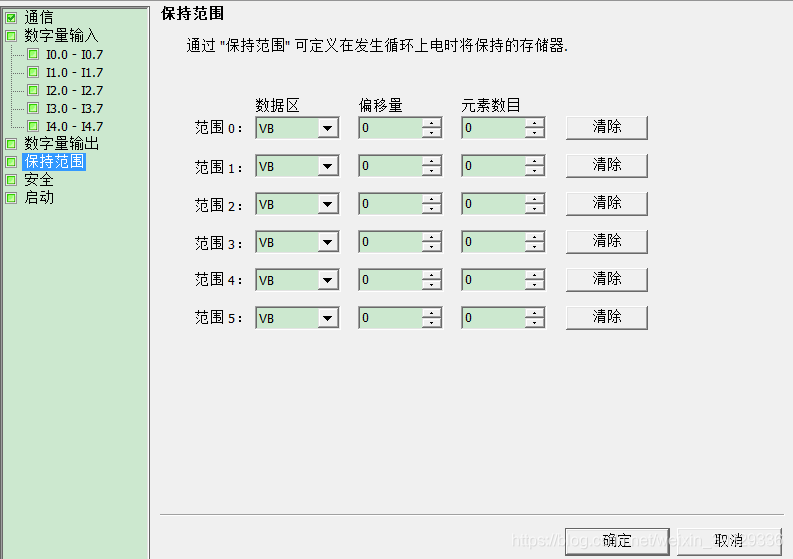

CPU和HMI通信后，HMI會設定很多的引數，例如電機運行時間、上升時間、加熱時間等，這些引數在寫入PLC后，即使PLC斷電也是不會發生變化的，但這是有前提的，當我們不設定保持時，在斷電后，所有引數都會清零，

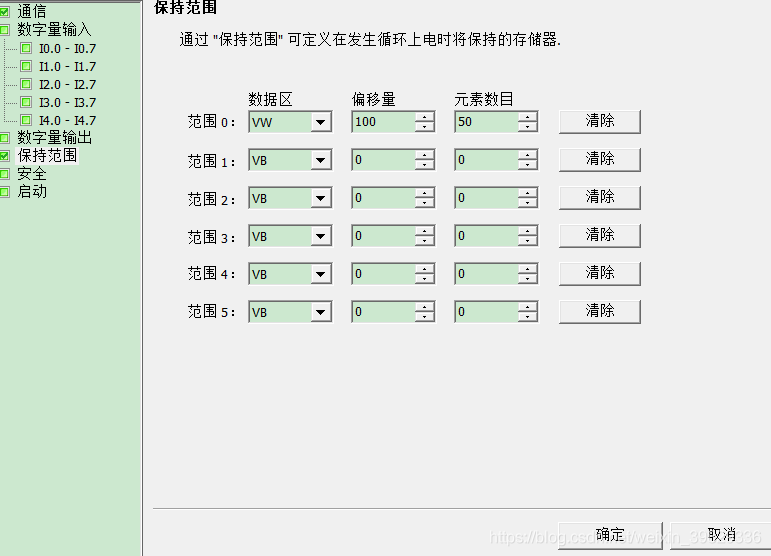

所以我們在編程時，HMI和PLC之間的引數應該具有規律性，這樣就可以很方便的通過保持范圍進行設定，例如HMI和PLC通信引數的范圍是VW100到VW200，那么設定如下圖

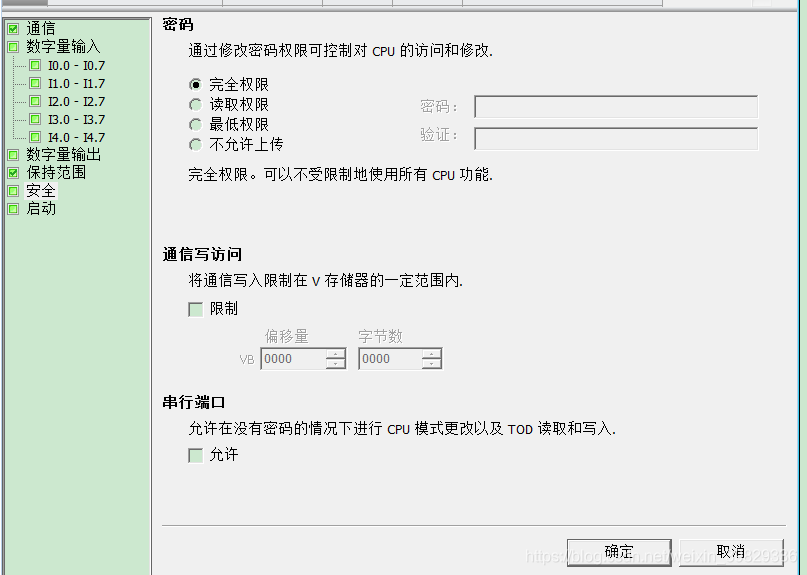

安全設定，主要是設定權限保護，在寫完程式，下載到PLC中后，如果不能輸入相應正確的密碼，那么是無法查看或上載程式的

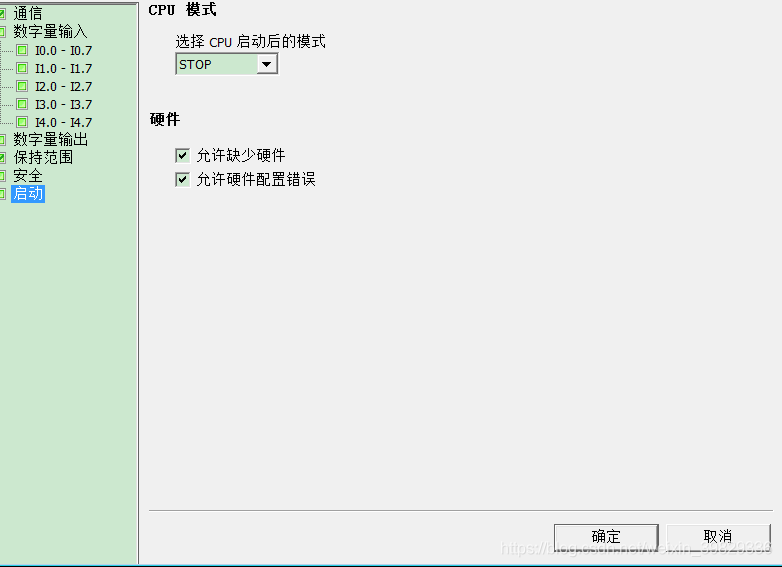

CPU的模式設定很重要，這里決定了，在上電后，PLC是RUN模式還是STOP模式，如果是STOP模式，在上電后需要人為運行PLC，如果是處于RUN模式，那么上電后，PLC就處于運行狀態，大部分情況下，我們需要把CPU啟動后的模式改成RUN模式；
硬體這里很明顯，是決定PLC能否正常運行的忽略項，是否忽略各種錯誤，如果不忽略，那么一旦有配置錯誤或者硬體錯誤，PLC就會報錯；
總結：
在撰寫專案前，我們需要在系統塊中設定如下幾項
1、設定專案名稱，此項不是必須的，可以默認；
2、設定PLC的型號以及擴展模塊，此項是必須的
3、設定通信，如果有觸摸屏，那么此項必須設定
4、設定保持范圍，此項必須設定，程式少不了引數，想要在斷電后保持這些引數，就必須設定保持范圍
5、安全，此項不是必須項，如果需要保護程式的安全，則設定
6、啟動，大部分情況下，此項是必須項，設定PLC的啟動為RUN，是否忽略硬體缺少，根據具體情況；
