前言
只要有顯示屏的地方，就要用到多級選單的顯示，在很多初學者眼里，多級選單的顯示是很難的，今天我做完了這個小專案，我就來分享一下我做的經歷，OELD采用中景園0.78寸解析度128*80，
首先肯定的是，只要理清思路，就不怕多級選單顯示很難，先上幾張照片看看我的顯示，

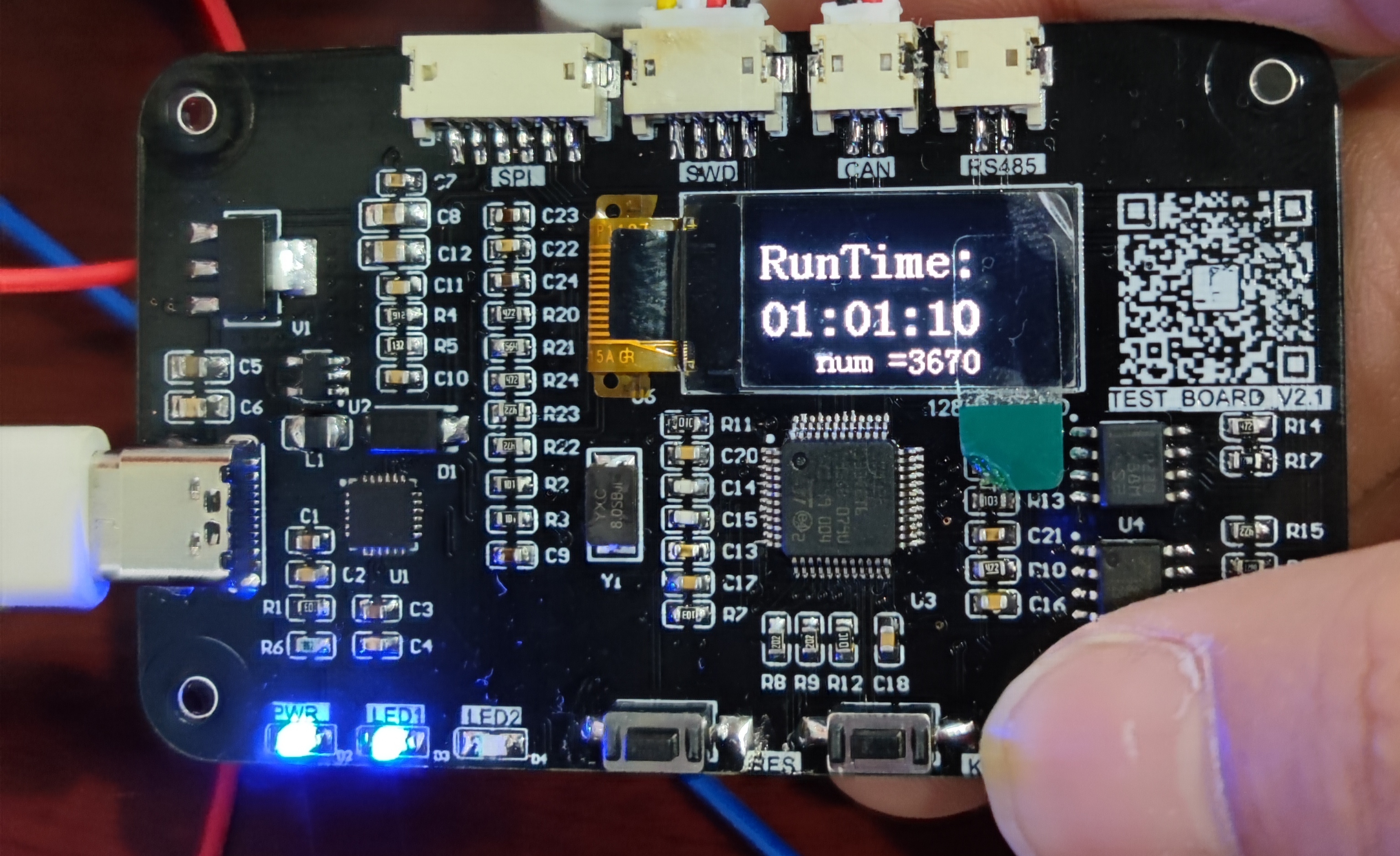

一級選單

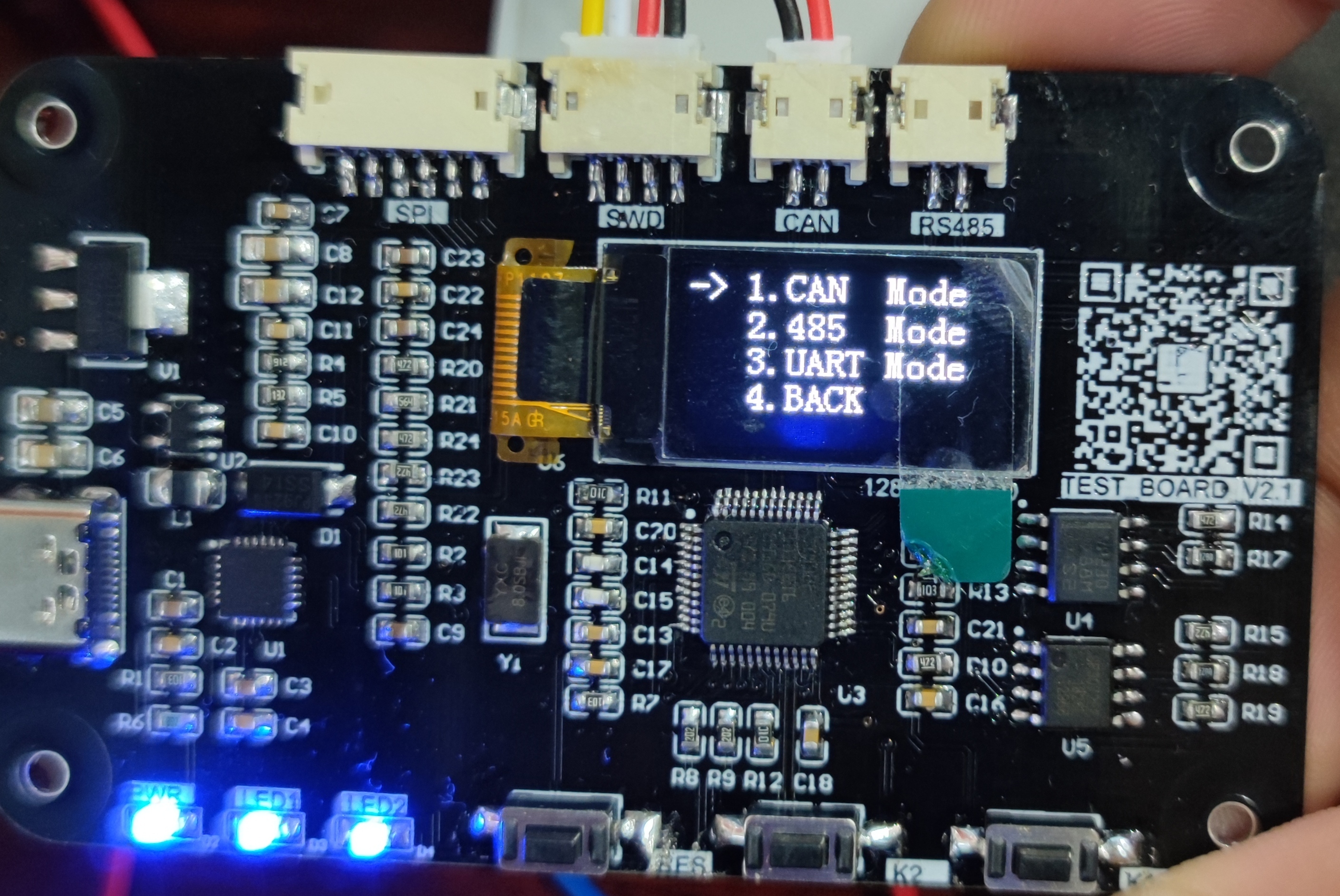

二級選單

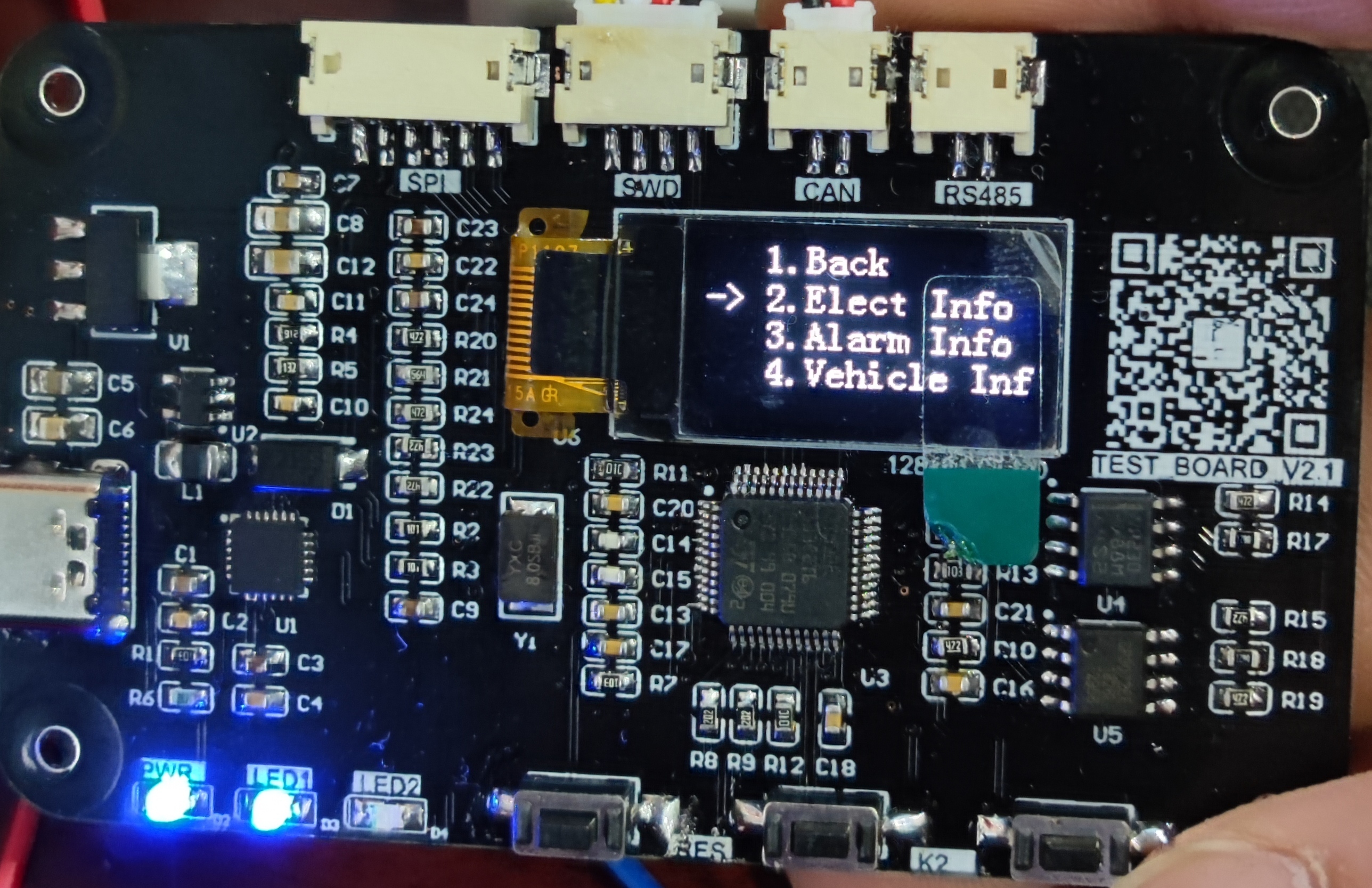

三級選單

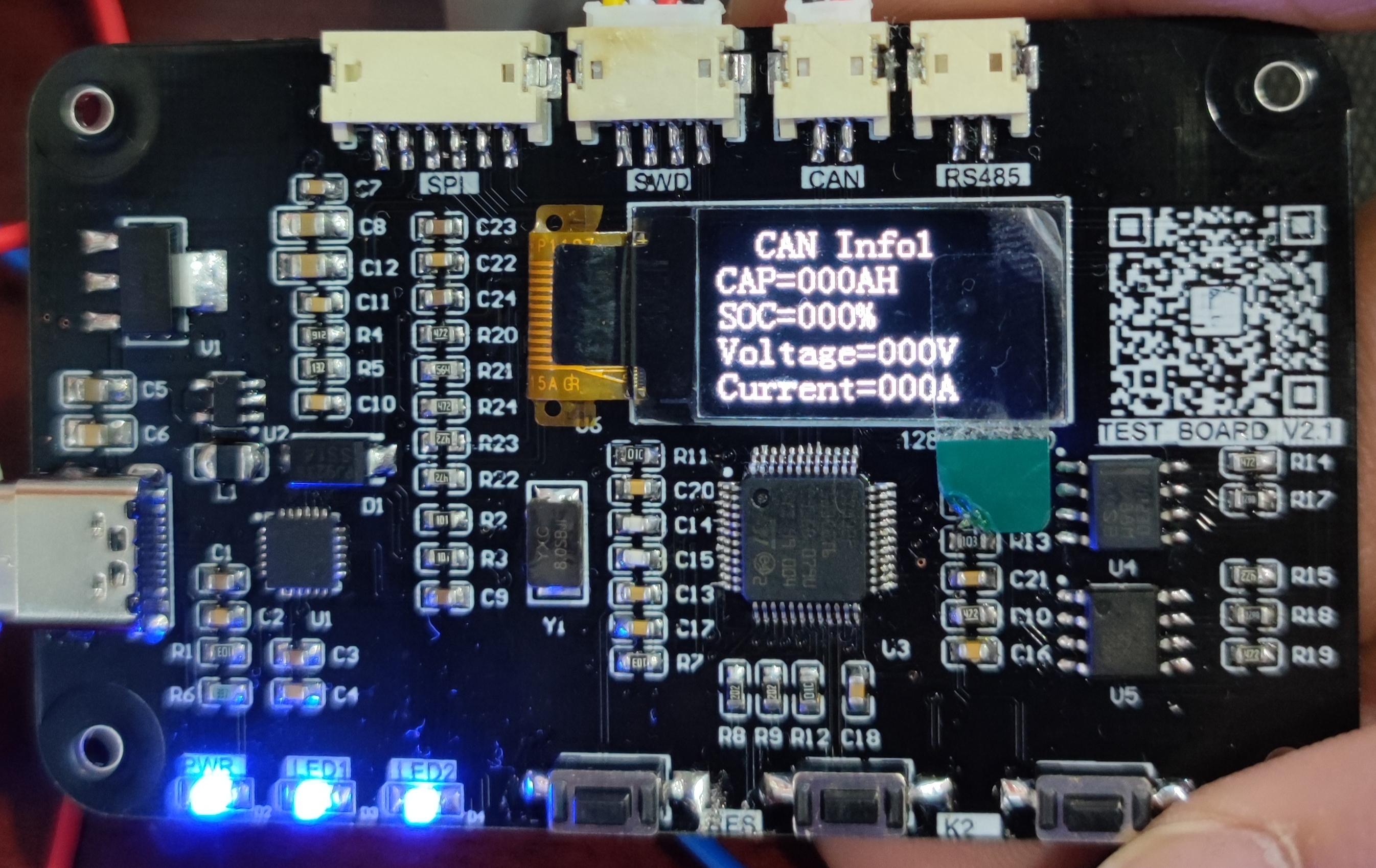

四級選單
- 硬體設備：STM32F103C8T6+0.78寸OLED IIC連接方式 兩個獨立按鍵

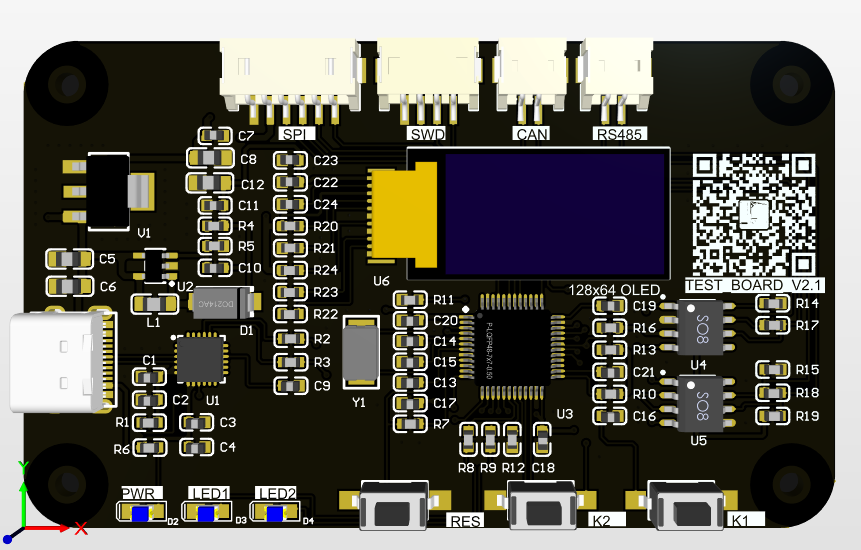

- 原理圖與PCB圖紙：https://gitee.com/zhu_yu_yang/stm32_-oled_-board_-v2.1
程式實作
我學的多級選單顯示是多個界面的跳轉，這個比較適合初學者，我的硬體上有兩個按鍵，一個主要用來切換選項，另一個用來確定選項，所以我們暫時叫他next鍵和enter鍵，先定義一個結構體，結構體里面有四個變數，分別代表當前索引號，next鍵，enter鍵和當前執行函式，我這里只有兩個按鍵，所以這樣定義了，假如你有三個按鍵，你就把另一個按鍵當做向上動作，假如你有四個按鍵，另外兩個按鍵分別代表 向上和回傳，這樣你就有向上，向下，回傳和確定四個功能鍵，那你的結構體定義的時候就要增加成員變數了，這里以兩個按鍵為例，分別代表向下動作和確定動作，結構體如下：
typedef struct
{
uint8_t current;//當前狀態索引號
uint8_t next; //向下一個
uint8_t enter; //確定
void (*current_operation)(void); //當前狀態應該執行的操作
} Menu_table;
這里是核心思想，就是按鍵按下決定當前的索引號，繼續定義一個陣列：
Menu_table table[13]=
{
{0,0,1,(*fun0)},//一級界面 時鐘界面
{1,2,6,(*fun1)},//二級界面第一行 CAN Mode
{2,3,7,(*fun2)},//二級界面第二行 485 Mode
{3,4,8,(*fun3)},//二級界面第三行 UART Mode
{4,2,0,(*fun4)},//二級界面第四行 BACK
{5,6,4,(*fun5)},//三級界面第一行 back{6,7,x,(*fun6)},//三級界面第二行 //x,y,z代表四級界面的索引號，在這篇文章里沒有詳細列出，
{7,8,y,(*fun7)},//三級界面第三行
{8,5,z,(*fun8)},//三級界面第四行
};uint8_t func_index = 0;//主程式此時所在界面的索引值
這里解釋一下這個陣列中 {0,0,1,(*fun0)},//一級界面 時鐘界面 ，由于我們在前面先定義了Menu_table結構體，結構體成員變數分別為當前索引號，next，enter和void (*current_operation)(void)，第一的0代表當前的索引號，第二個0代表next這個按鍵按下回傳的索引號，第三個1代表enter按鍵按下回傳的索引號，第三個（*fun0）代表索引號為0要執行的函式，一一對應，再結合按鍵按下的畫面就比較有邏輯了，
再來就是按鍵按下需要處理的函式
void Menu_key_set(void)
{
Get_key_next = get_button(button1);
Get_key_enter = get_button(button2);
if(Get_key_next == 1)
{
func_index=table[func_index].next;//按鍵next按下后的索引號
OLED_Clear();
}
if(Get_key_enter == 1)
{
func_index=table[func_index].enter;
OLED_Clear();
}current_operation_index=table[func_index].current_operation;//執行當前索引號所對應的功能函式，
(*current_operation_index)();//執行當前操作函式
}
這里解釋一下，比如在二級選單中，分別為 ：
1.CAN Mode
2.485 Mode
3.UART mode
4.BACK
那么，在一級選單跳到二級選單的時候，游標應該在1.CAN Mode 這里，而此時假設按鍵next按下就要執行游標移動到2.485 Mode 上，假設按鍵enter按下就要跳轉到三級選單中的第一行，所以，next按鍵按下就要回傳2.485 Mode前面的索引號，程式在根據索引號執行相應的游標移到程式，造成游標在第一行移動到第二行的現象，游標在4.BACK上 按下next 就跳轉到1.CAN Mode，只要令此時next鍵按下回傳的索引號是CAN Mode的索引號就行，再索引號所對應的函式里執行游標移到的函式就行，多個按鍵也是這樣的原理，
