一、DTU、RTU簡介

DTU(Data Transfer Unit)，中文名稱是資料傳輸單元，用于將串口資料轉換為IP資料或將IP資料轉換為串口資料，通過無線通信網路（3G、4G、5G、WiFi、NB、Lora），走HTTP、TCP、UDP、MQTT等協議將資料傳輸到遠端的服務器的無線終端設備，完成資料監控、本地邏輯控制、遠程升級、故障報警等功能， DTU廣泛應用于智慧城市、智慧農業、智能制造、電力、氣象、水利、地質等各行各業中，智能物聯網關是物聯網系統核心入口，選擇功能強大、穩定可靠、易于擴展的物聯網關是物聯網專案實施的關鍵環節之一，

RTU(RemoteTerminal Unit)，中文全稱為遠程終端控制系統，負責對現場信號、工業設備的監測和控制，RTU是構成企業綜合自動化系統的核心裝置，通常由信號輸入/出模塊、微處理器、有線/無線通訊設備、電源及外殼等組成，由微處理器控制，并支持網路系統，它通過自身的軟體(或智能軟體)系統，可理想地實作企業中央監控與調度系統對生產現場一次儀表的遙測、遙控、遙信和遙調等功能，

DTU和 RTU都能采集傳感器資料，并通過4G網路實作資料遠程傳輸，RTU比DTU相對復雜一點的，它具備一些控制功能，能夠進行模擬量和開關量的輸入輸出等操作，DTU就是實作簡單的資料透傳，

二、DTU

DTU (Data Transfer unit)全稱資料傳輸單元，是專門用于將串口資料轉換為IP資料或將IP資料轉換為串口資料通過無線通信網路進行傳送的無線終端設備，

特點：

（1）組網迅速靈活，建設周期短、成本低；

（2）網路覆寫范圍廣；

（3）安全保密性能好；

（4）鏈路支持永遠在線、按流量計費、用戶使用成本低；

然后就該無縫插入廣告了，朋友們，

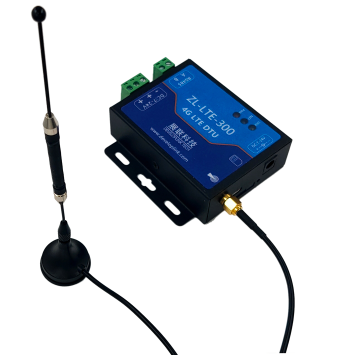

較為專業的 DTU（ZL-LTE-300）還提供一些擴展功能，主要包括：

支持HTTP /TCP/UDP/MQTT通信協；
支持阿里云/騰訊云/中移物聯/DevelopLink平臺接入；
支持對MODBUS RTU協議的自動讀寫、轉換，直接上傳json到服務器，支持周期輪詢、變化上傳；
支持自定義心跳包、注冊包，支持魔法值；
支持資料中心域名決議；
支持遠程引數配置；
支持遠程、本地韌體升級；
支持差分升級DFOTA，CDN加速；
WEB查詢顯示每一個設備的基站定位，軌跡資訊等等，

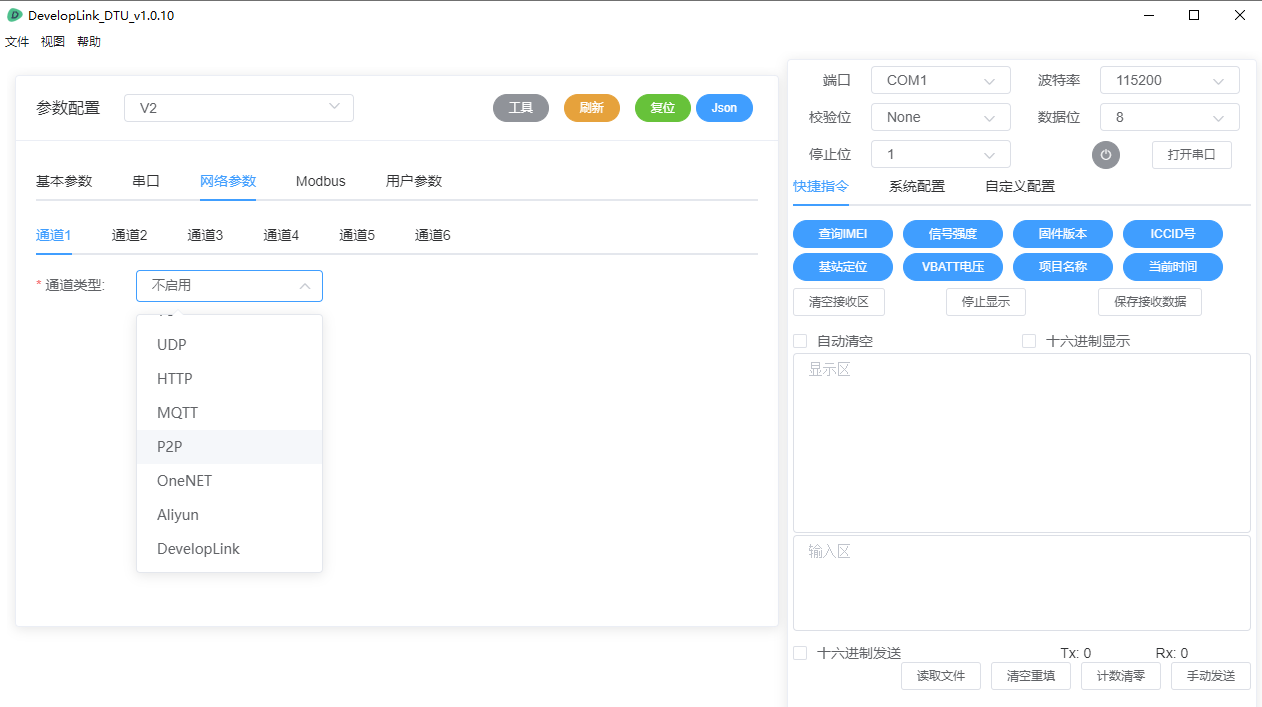

通過Windows，Linux，Web可視化除錯工具，用戶無需編程，可以用最少最簡單的的配置完成應用，

ZL-LTE-300也可給用戶提供二次開發的功能；例如：遠程植入腳本，自定義任意欄位，以便用戶根據自己的實際需求對DTU進行開發設計，完善DTU產品功能，

三、RTU

遠程終端單元( Remote Terminal Unit，RTU)，一種針對通信距離較長和工業現場環境惡劣而設計的具有模塊化結構的、特殊的計算機測控單元，它將末端檢測儀表和執行機構與遠程調控中心的主計算機連接起來，具有遠程資料采集、控制和通信功能，能接收主計算機的操作指令，控制末端的執行機構動作，

RTU可以用各種不同的硬體和軟體來實作，取決于被控現場的性質、現場環境條件、系統的復雜性、對資料通信的要求、實時報警報告、模擬信號測量精度、狀態監控、設備的調節控制和開關控制，由于各制造商采用的資料傳輸協議、資訊結構和檢錯技術不同，各制造廠家一般都生產SCADA系統中配套的專用RTU，

特點：

（1）通信距離長，同時提供多種通信埠，以適應分散應用和本地的不同通信要求，

（2）CPU計算能力強，提供大容量程式和資料存盤空間，適合就地運算和大量資料安全存盤，

（3）適應惡劣的溫度和濕度環境，作業環境溫度為-40~+85℃，

（4）模塊結構化設計，便于擴展，

四、DTU和RTU的區別

1. 功能

DTU和RTU都是通過無線網路進行資料采集的和上傳，

DTU一般支持RS232和RS485介面，通過運營商網路進行透明傳輸，采用一些簡單的協議將串口資料打包成IP資料遠傳，而RTU具備采集控制的功能，介面比較多而且協議相對來說更復雜點，如將模擬變數采集后,經過A/D轉化成數字格式，

綜上所述，RTU與DTU的主要區別為：DTU只提供鏈路，可以設定串口引數以便連接采集設備，而RTU就相當于DTU+采集，有的可以直接采集開關、模擬信號，簡單的說，DTU就是資料傳輸設備，而RTU是資料采集設備，兩者分工明確較容易區分，大家可以根據自己實際需求選擇對應產品，

2. 硬體

RTU的硬體主要包括CPU、存盤器、以及各種輸入輸出介面等功能模塊，這些模塊被集成到電路板中，通過電路板布線完成RTU各功能模塊連接，CPU是RTU控制器的中樞系統，負責處理各種輸入信號，經運算處理后，完成輸出，存盤器是RTU記憶系統，用來存盤各種臨時或永久性資料，

DTU硬體組成部分主要包括CPU控制模塊、無線通訊模塊以及電源模塊，DTU優點包括：組網迅速靈活，建設周期短、成本低；網路覆寫范圍廣；安全保密性能好；鏈路支持永遠在線、按流量計費、用戶使用成本低，

3. 應用

DTU的主要功能是把遠端設備的資料通過無線的方式傳送回后臺中心，要完成資料的傳輸需要建立一套完整的資料傳輸系統，在這個系統中包括：DTU，客戶設備、移動網路、后臺中心，在前端，DTU和客戶的設備通過232或者485介面相連，

DTU上電運行后先注冊到運營商網路，然后去和設定在DTU中的后臺中心建立SOCKET連接，后臺中心作為SOCKET的服務端，DTU是SOCKET連接的客戶端，因此只有DTU是不能完成資料的無線傳輸的，還需要有后臺軟體的配合一起使用，在建立連接后，前端的設備和后臺的中心就可以通過DTU進行無線資料傳輸了，而且是雙向的傳輸，

DTU已經廣泛應用于電力、環保、LED資訊發布、物流、水文、氣象等行業領域，盡管應用的行業不同，但應用的原理是相同的，大都是DTU和行業設備相連，比如PLC，單片機等自動化產品的連接，然后和后臺建立無線的通信連接，

RTU最直接的是應用在水利行業上，RTU直接連接水位計；還可以應用在溫濕度監控、熱網監控、燃氣監控、環保檢測、氣象監測、交通控制等行業上，

參考：
【1】https://baike.baidu.com/item/DTU/183474?fr=aladdin
【2】https://baike.baidu.com/item/%E8%BF%9C%E7%A8%8B%E7%BB%88%E7%AB%AF%E5%8D%95%E5%85%83?fromtitle=RTU&fromid=7830288
