一、FatFs簡介

FatFs 是面向小型嵌入式系統的一種通用的 FAT 檔案系統，它完全是由 ANSI C 語言撰寫并且完全獨立于底層的 I/O 介質，因此它可以很容易地不加修改地移植到其他的處理器當中，如 8051、PIC、AVR、SH、Z80、H8、ARM 等，FatFs 支持 FAT12、FAT16、FAT32 等格式，所以我們利用前面寫好的 SPI Flash 芯片驅動，把 FatFs 檔案系統代碼移植到工程之中，就可以利用檔案系統的各種函式，對 SPI Flash 芯片以“檔案”格式進行讀寫操作了，

FatFs 檔案系統的原始碼可以從 fatfs 官網下載:
http://elm-chan.org/fsw/ff/00index_e.html

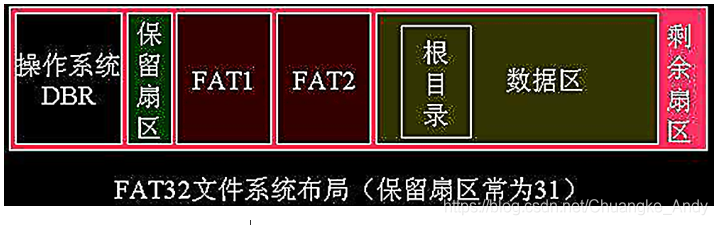

1.1 FatFs檔案系統布局

簇是檔案存盤的最小單元，FAT32磁區大小與對應簇空間大小關系如下表示：

磁區空間大小	簇空間大小	每個簇包含的扇區數
< 8GB	4KB	8
[ 8GB, 16GB )	8KB	16
[ 16GB, 32GB )	16KB	32
>= 32GB	32KB	64

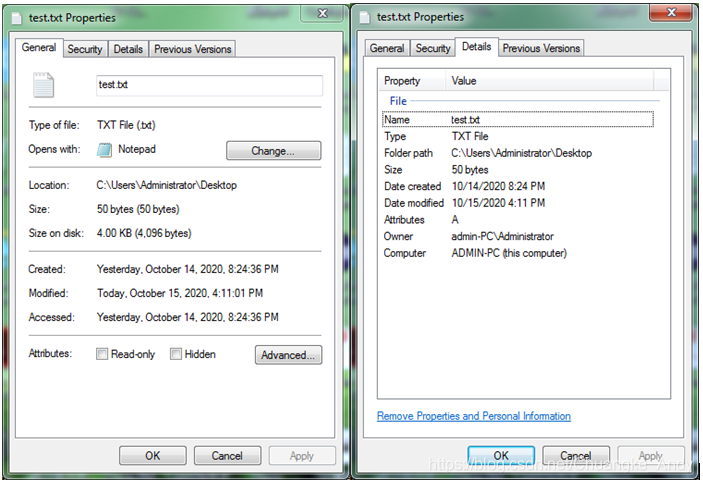

例如：創建一個50位元組的test.txt檔案，檔案大小是50位元組，但是占用磁盤空間為4096位元組（一個簇）

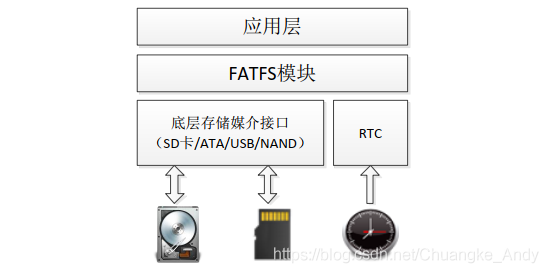

1.2 FatFs層次結構

最頂層是應用層：使用者只需要呼叫FATFS模塊提供給用戶的一系列應用介面函式（如f_open, f_read, f_write和f_close等），就可以像在PC上讀寫檔案那樣簡單
中間層FATFS模塊：實作了FAT檔案讀寫協議；它提供了ff.c和ff.h檔案，一般情況下不用修改，使用時將頭檔案包含進去即可
最底層是FATFS模塊的底層介面：包括存盤媒介讀寫介面和供給檔案創建修改時間的實時時鐘，需要在移植時撰寫對應的代碼

FATFS原始碼相關檔案介紹如下表示；移植FATFS模塊時，一般只需要修改2個檔案（即ffconf.h和diskio.c）

與平臺無關：

檔案	說明
ffconf.h	FATFS模塊組態檔
ff.h	FATFS和應用模塊公用的包含檔案
ff.c	FATFS模塊
diskio.h	FATFS和disk I/O模塊公用的包含檔案
interger.h	資料型別定義
option	可選的外部功能（比如支持中文）

與平臺相關：

檔案	說明
diskio.c	FATFS和disk I/O模塊介面層檔案

二、新建工程

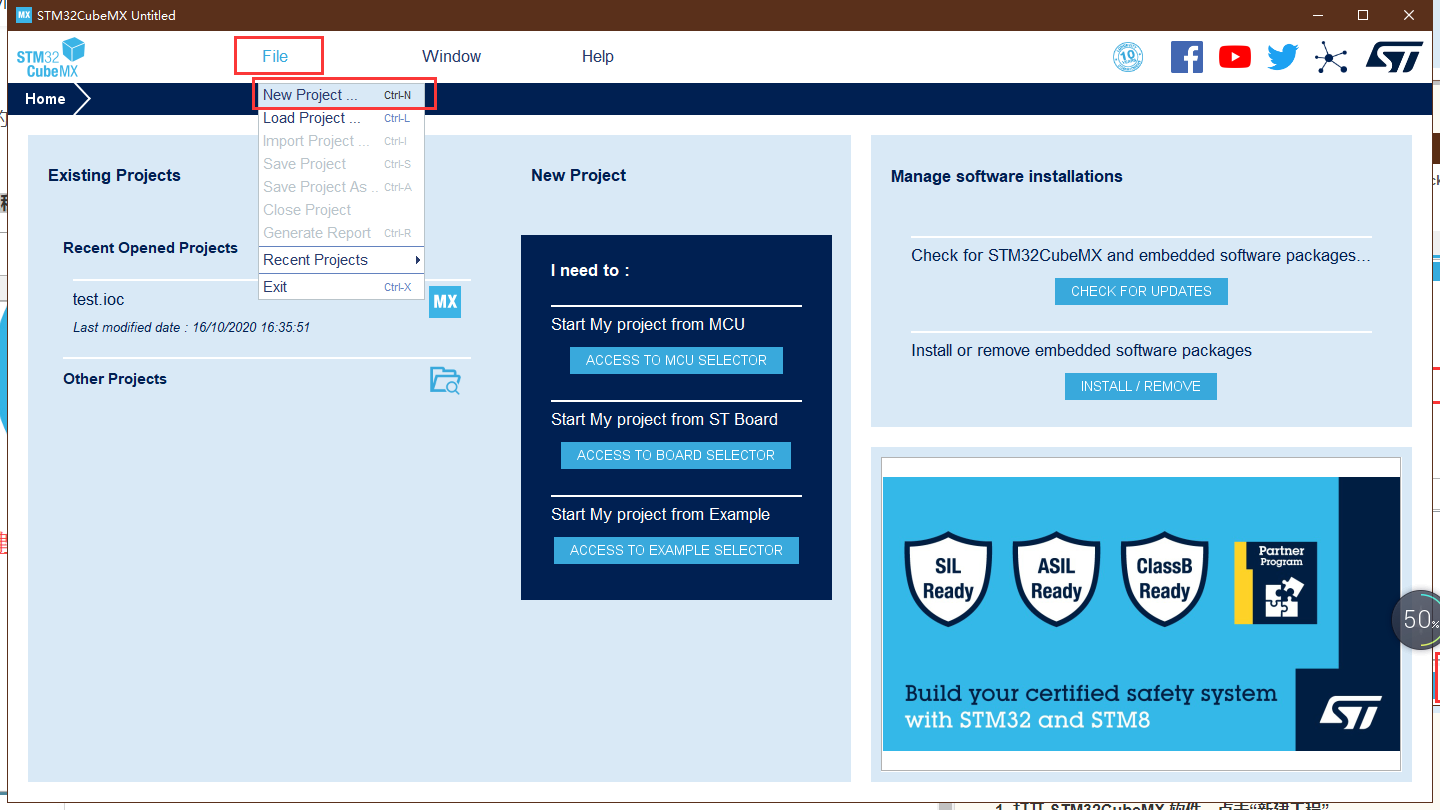

1. 打開 STM32CubeMX 軟體，點擊“新建工程”

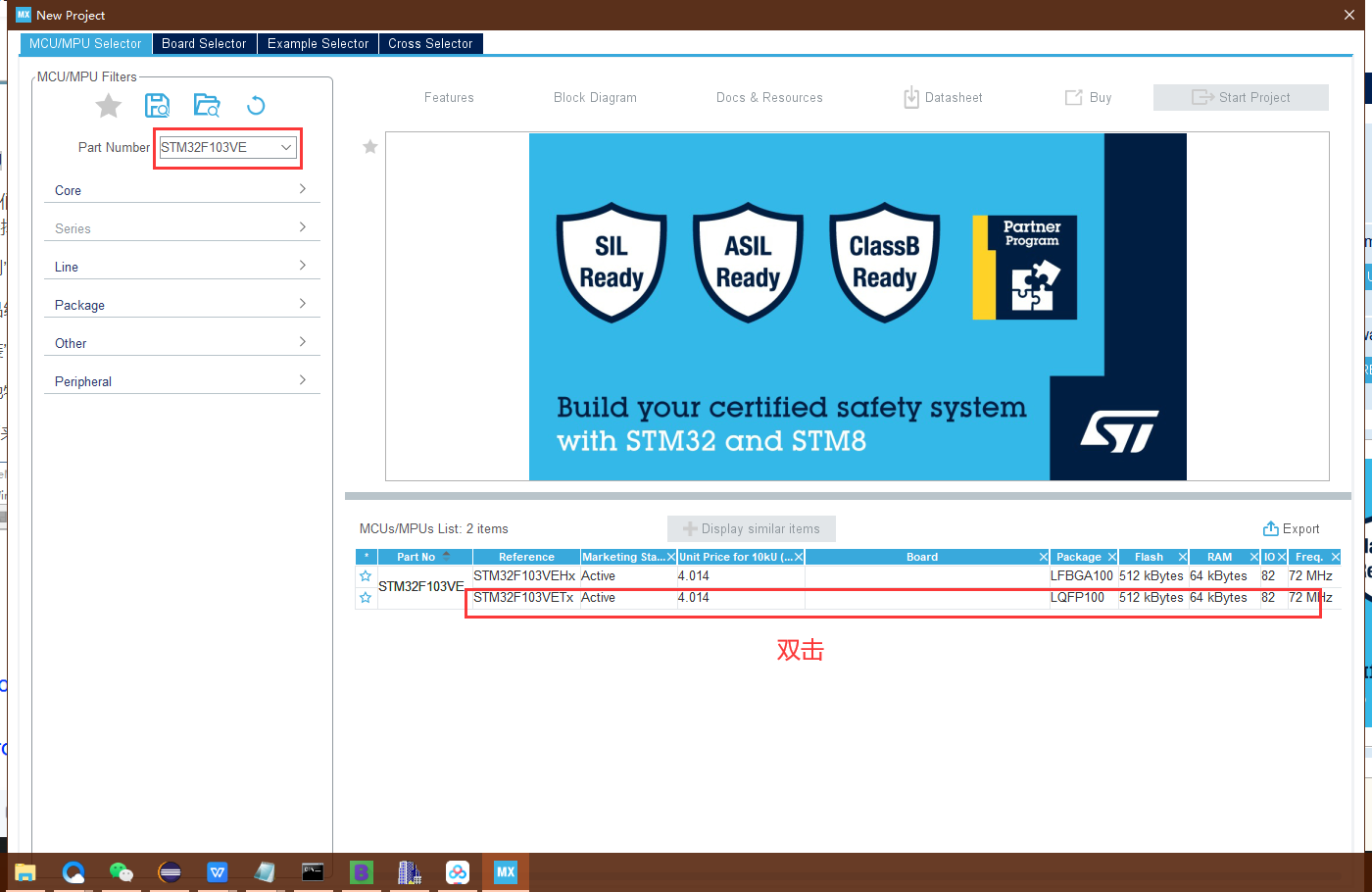

2. 選擇 MCU 和封裝

3. 配置時鐘

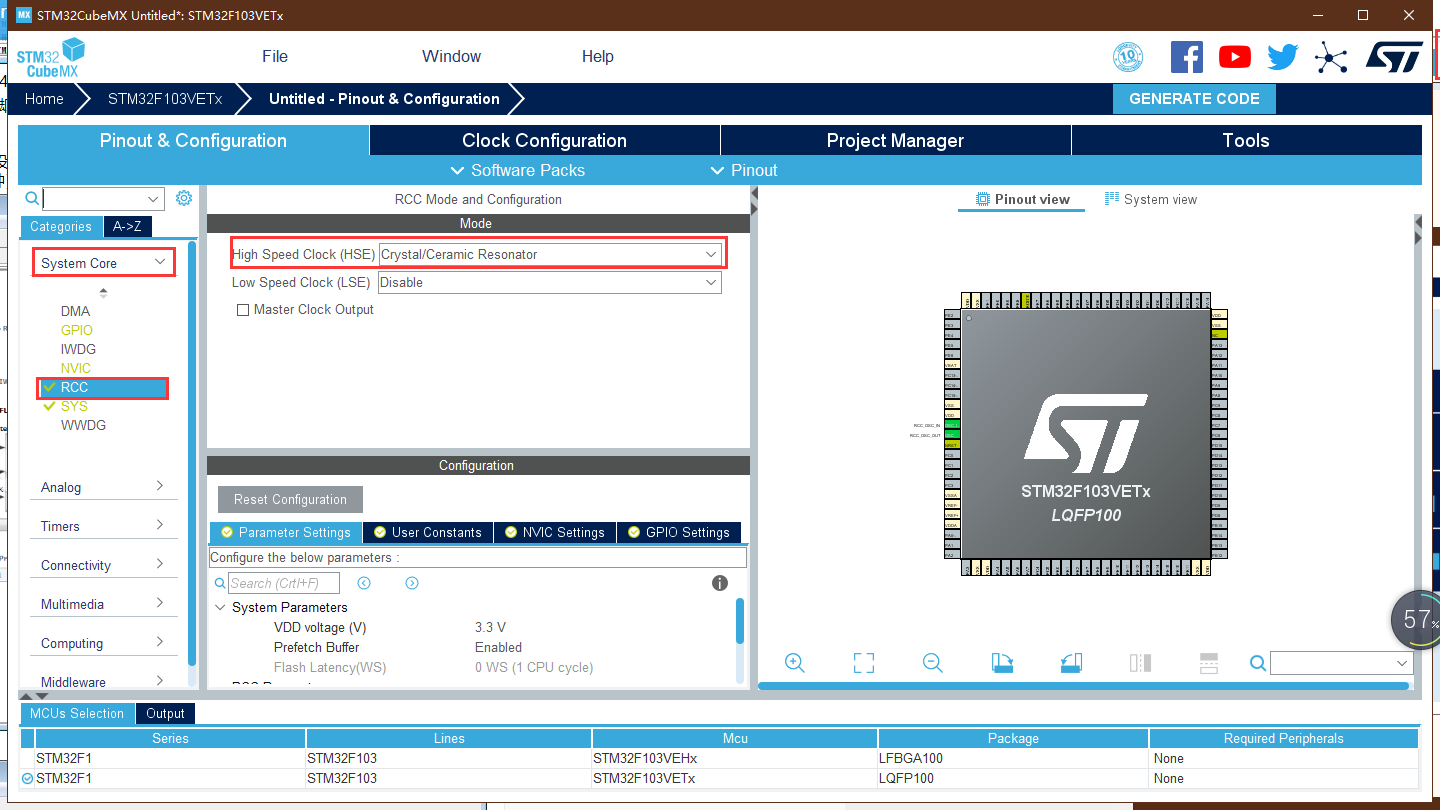

RCC 設定，選擇 HSE(外部高速時鐘) 為 Crystal/Ceramic Resonator(晶振/陶瓷諧振器)

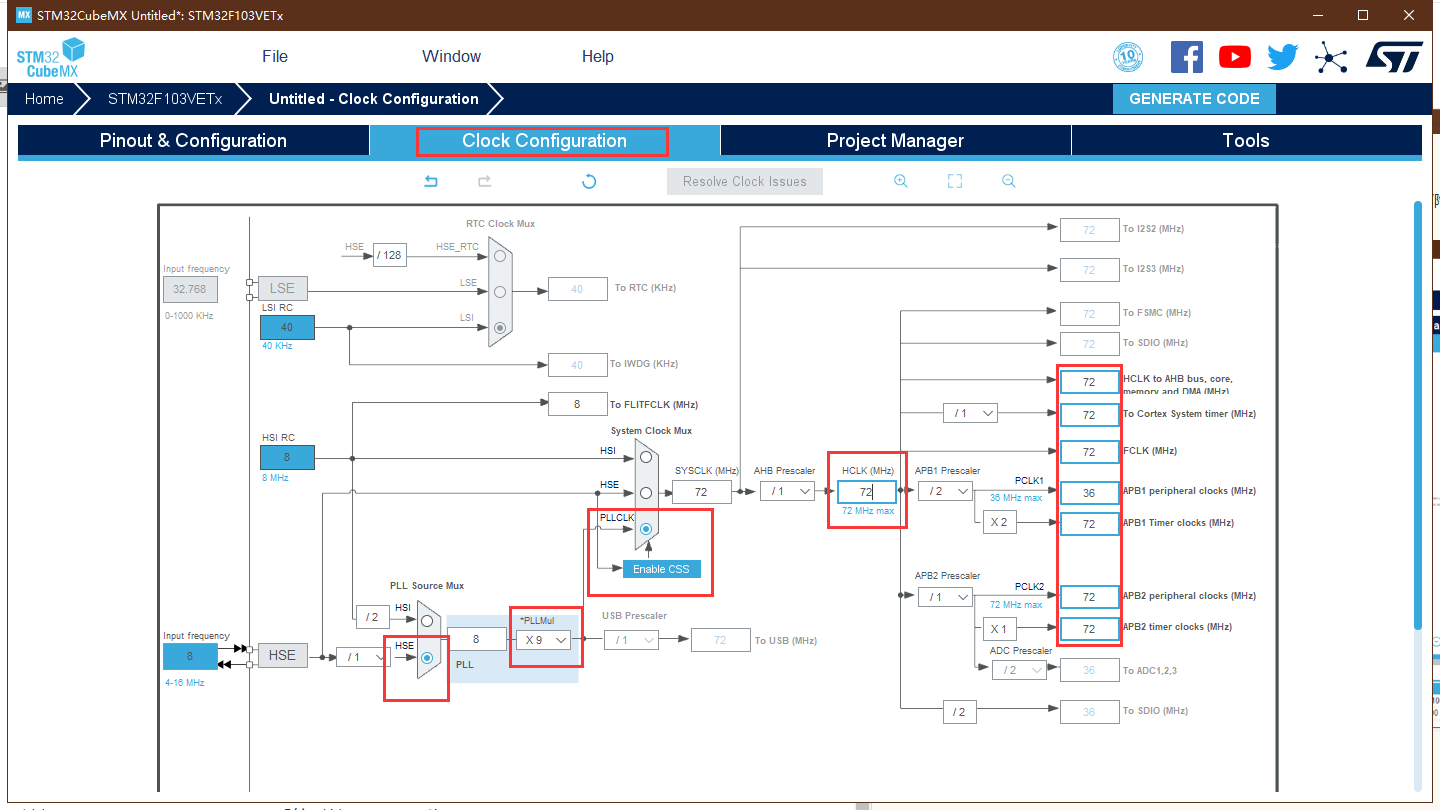

選擇 Clock Configuration，配置系統時鐘 SYSCLK 為 72MHz
修改 HCLK 的值為 72 后，輸入回車，軟體會自動修改所有配置

4. 配置除錯模式
非常重要的一步，否則會造成第一次燒錄程式后續無法識別除錯器

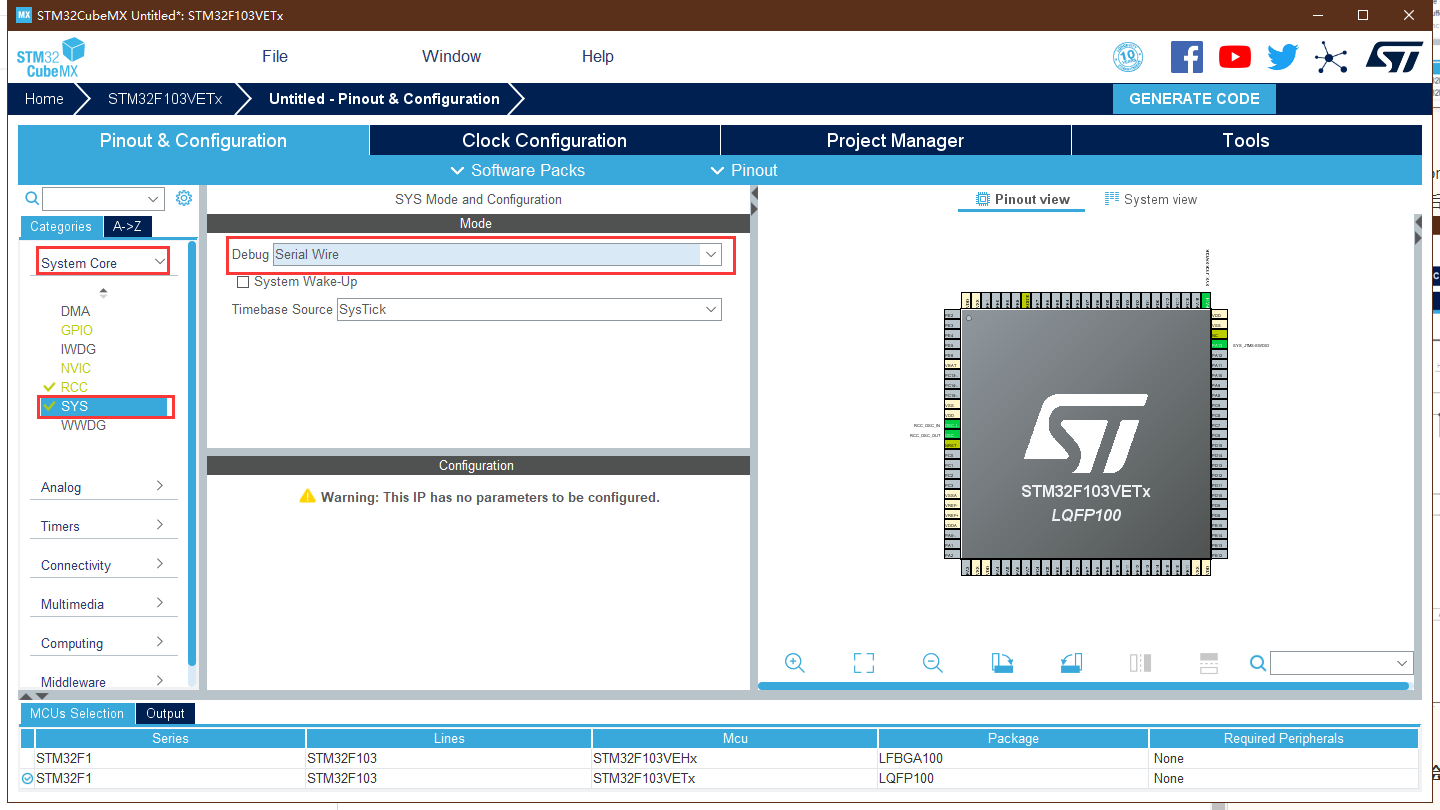

SYS 設定，選擇 Debug 為 Serial Wire

三、SPI1

3.1 引數配置

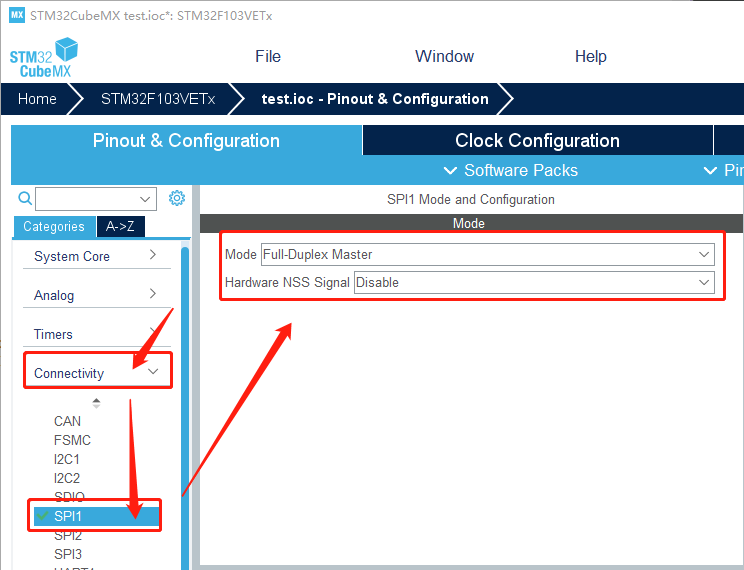

在 Connectivity 中選擇 SPI1 設定，并選擇 Full-Duplex Master 全雙工主模式，不開啟 NSS 即不使用硬體片選信號

原理圖中雖然將 CS 片選接到了硬體 SPI1 的 NSS 引腳，因為硬體 NSS 使用比較麻煩，所以后面直接把 PA4 配置為普通 GPIO，手動控制片選信號，

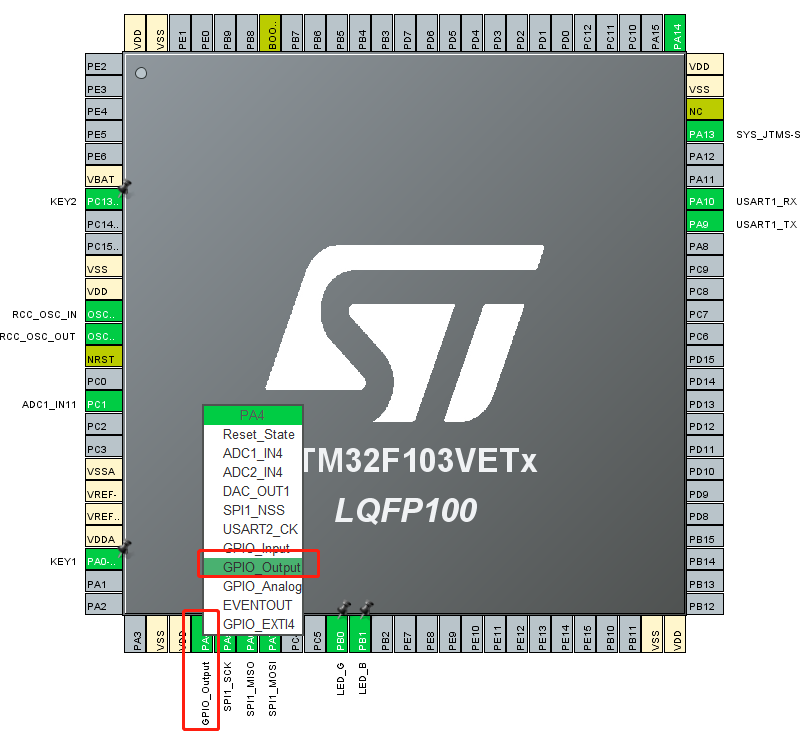

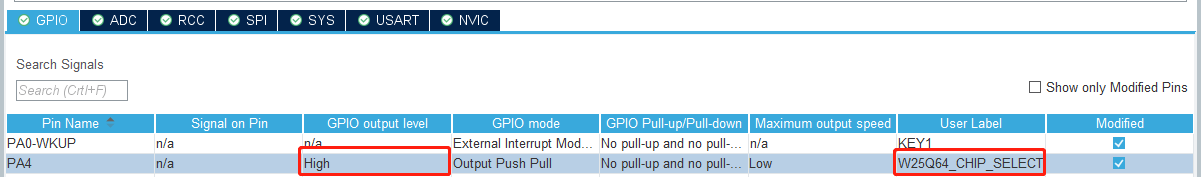

在右邊圖中找到 SPI1 NSS 對應引腳，選擇 GPIO_Output，糾正：野火STM32F103指南者開發板SPI1 NSS須配置為PC0

修改輸出高電平 High，標簽為 W25Q64_CHIP_SELECT，

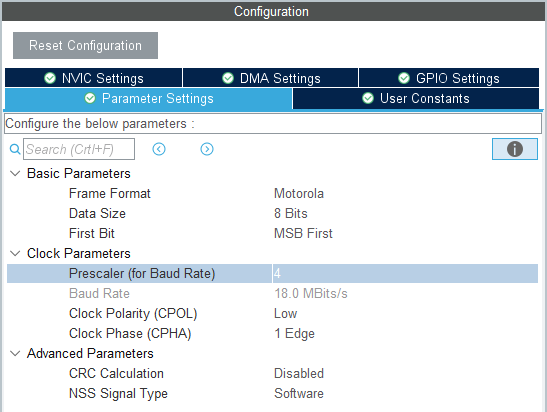

SPI 為默認設定不作修改，只需注意一下，Prescaler 分頻系數最低為 4，波特率 (Baud Rate) 為 18.0 MBits/s，這里被限制了，SPI1 最高通信速率可達 36Mbtis/s，

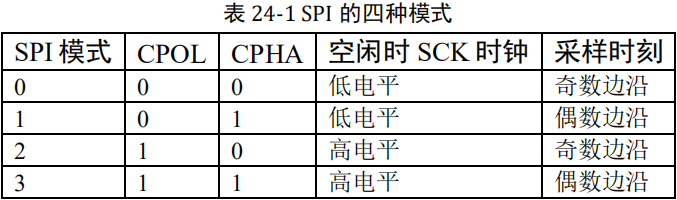

Clock Polarity(CPOL)：SPI 通訊設備處于空閑狀態時，SCK 信號線的電平信號(即 SPI 通訊開始前、 NSS 線為高電平時 SCK 的狀態)，CPOL=0 時， SCK 在空閑狀態時為低電平，CPOL=1 時，則相反，
Clock Phase(CPHA)：指資料的采樣的時刻，當 CPHA=0 時，MOSI 或 MISO 資料線上的信號將會在 SCK 時鐘線的“奇數邊沿”被采樣，當 CPHA=1 時，資料線在 SCK 的“偶數邊沿”采樣，

根據 FLASH 芯片的說明，它支持 SPI 模式0 及 模式 3，支持雙線全雙工，使用 MSB 先行模式，資料幀長度為 8 位，

所以這里配置 CPOL 為 Low，CPHA 為 1 Edge 即 SPI 模式0，

四、FATFS

4.1 引數配置

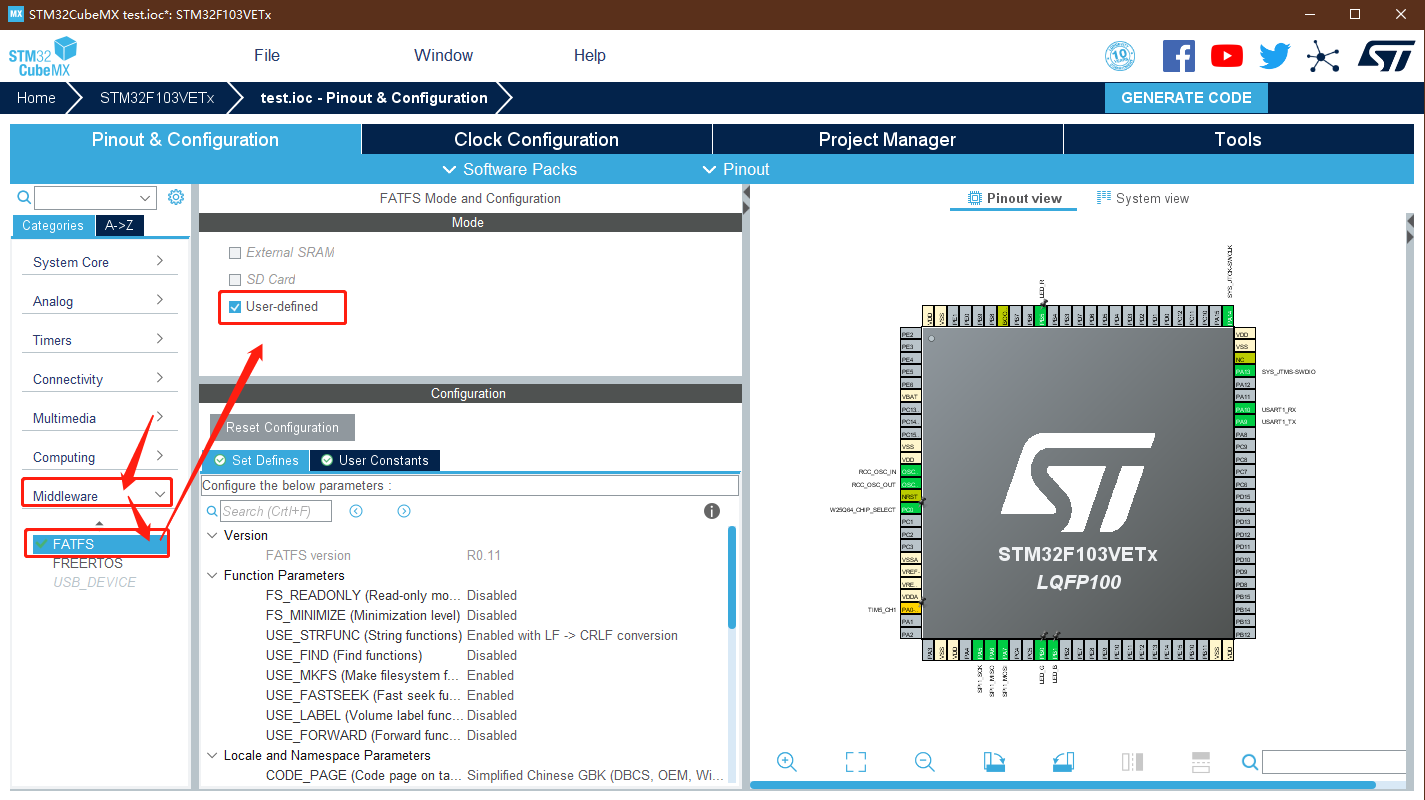

在 Middleware 中選擇 FATFS 設定，并勾選 User-defined 因為 SPI Flash 在上面沒有

Function Parameters 跳過

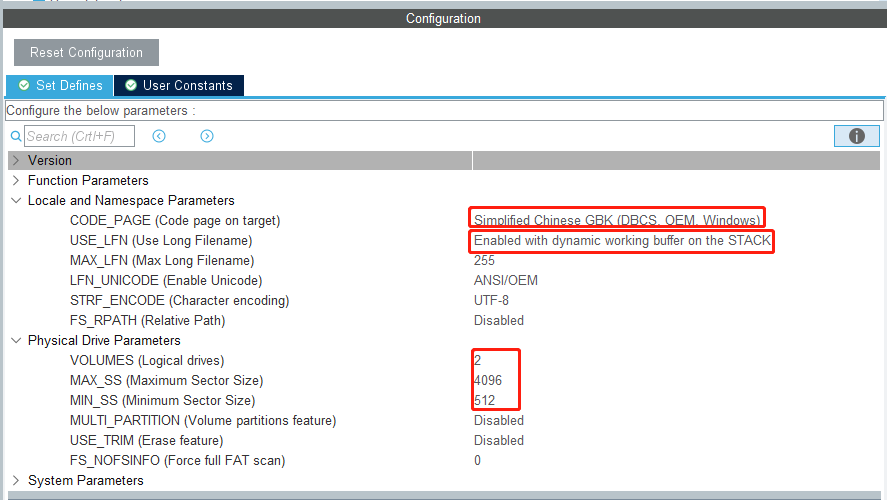

Locale and Namespace Parameters：
- CODE_PAGE(Code page on target)： Simplified Chinese GBK(DBCS,OEM,Windows) 支持簡體中文編碼
- USE_LFN(Use Long Filename)： Enabled with dynamic working buffer on the STACK 支持長檔案名，并指定使用堆疊空間為緩沖區

快取作業區為什么放在堆疊？其實fatfs提供了三個選項：BSS，STACK , HEAP，根據個人情況選一個，
在BSS上啟用帶有靜態作業緩沖區的LFN，不能動態分配，
如果選擇了HEAP(堆)且自己有屬于自己的malloc就去重寫ff_memalloc ff_memfree函式，如果是庫的malloc就不需要，
一般都選擇使用STACK（堆疊），能動態分配，
當使用堆疊作為作業緩沖區時，請注意堆疊溢位，

Physical Drive Parameters：
- VOLUMES(Logical drivers)： 2 指定物理設備數量，這里設定為 2，包括預留 SD 卡和 SPI Flash 芯片
- MAX_SS(Maximum Sector Size)： 4096 指定扇區大小的最大值，SD 卡扇區大小一般都為 512 位元組，SPI Flash 芯片扇區大小一般設定為 4096 位元組，所以需要把 _MAX_SS 改為 4096
- MIN_SS(Minimum Sector Size)： 512 指定扇區大小的最小值

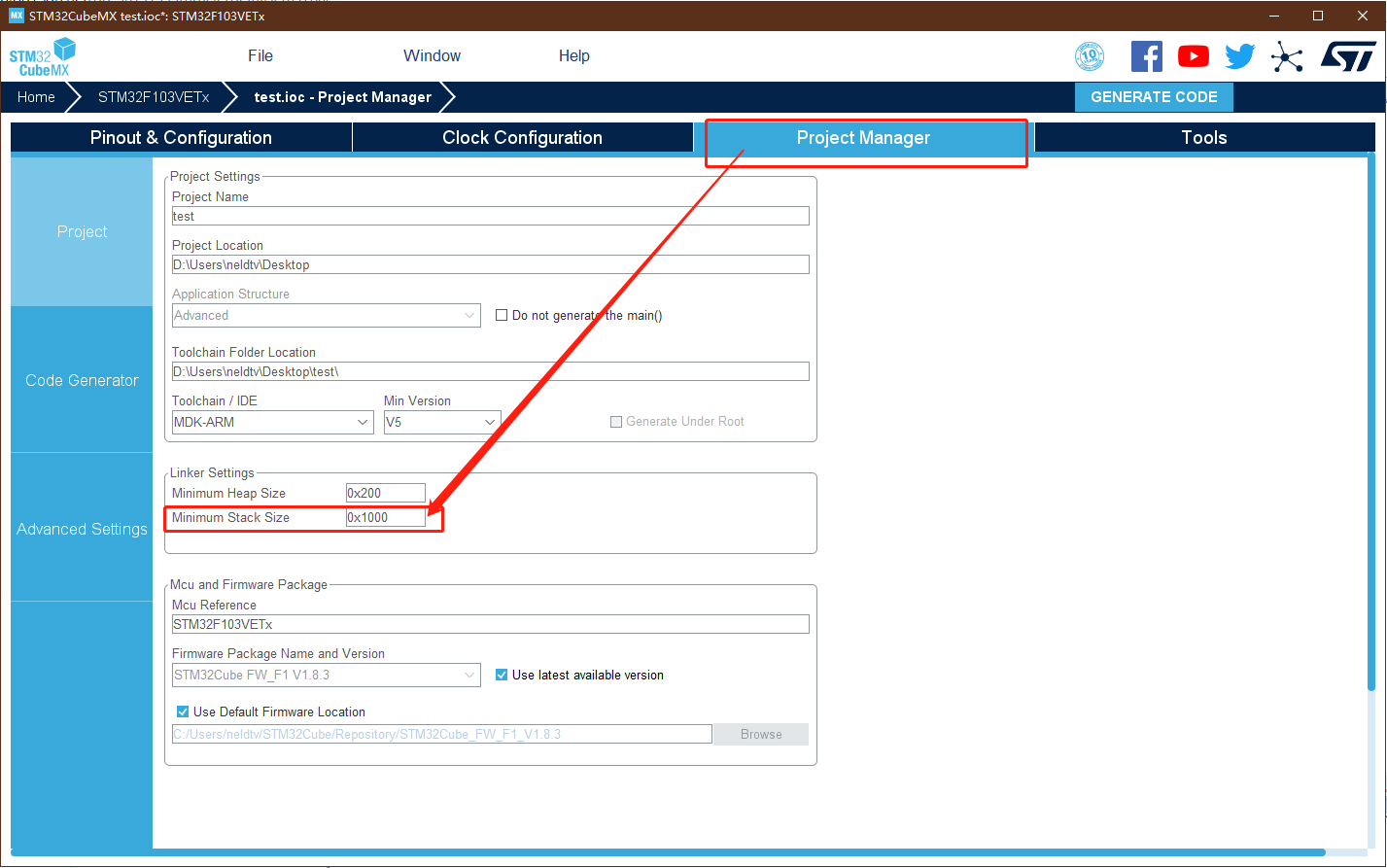

4.2 增大堆疊空間

將最小堆疊空間改到 0x1000

4.3 生成代碼

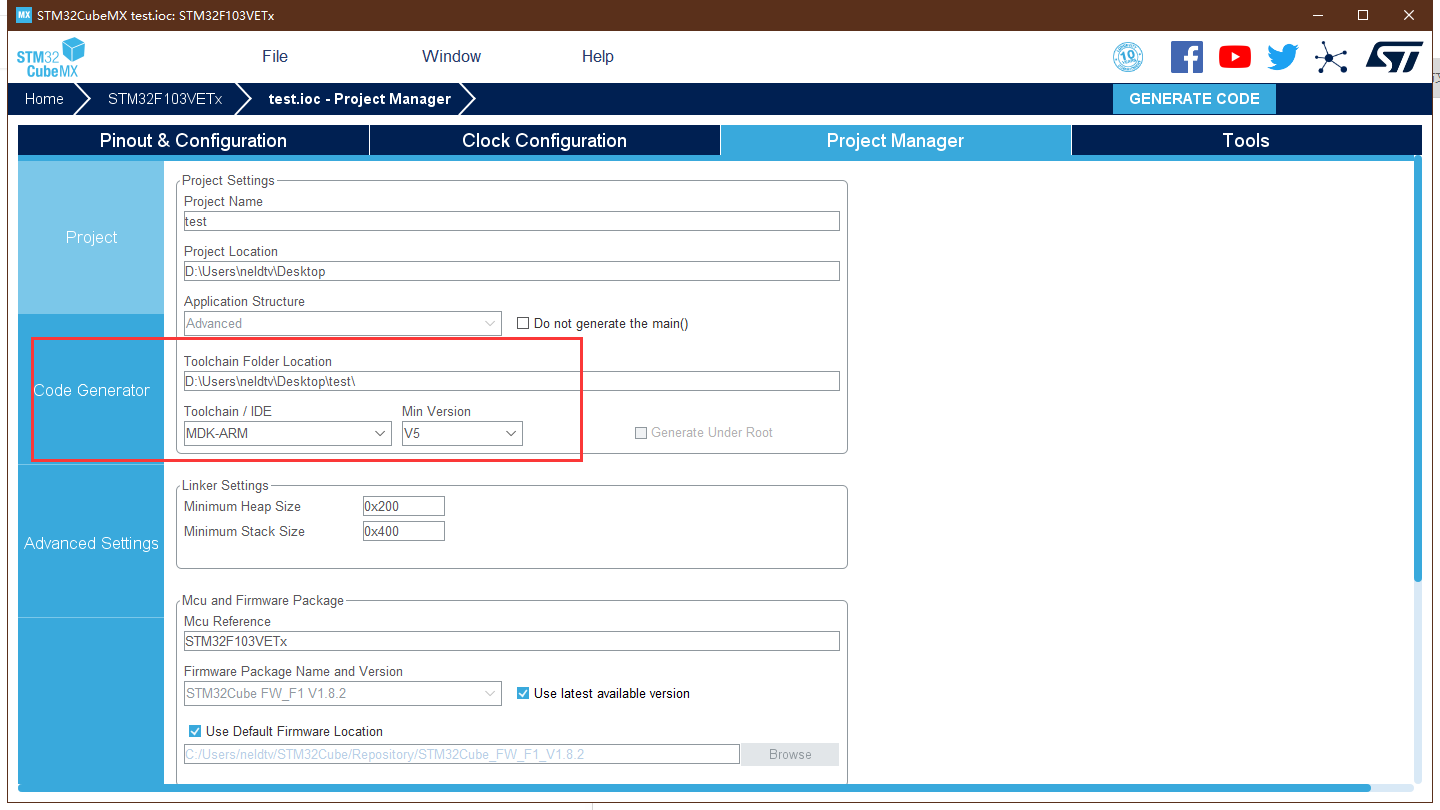

輸入專案名和專案路徑

選擇應用的 IDE 開發環境 MDK-ARM V5

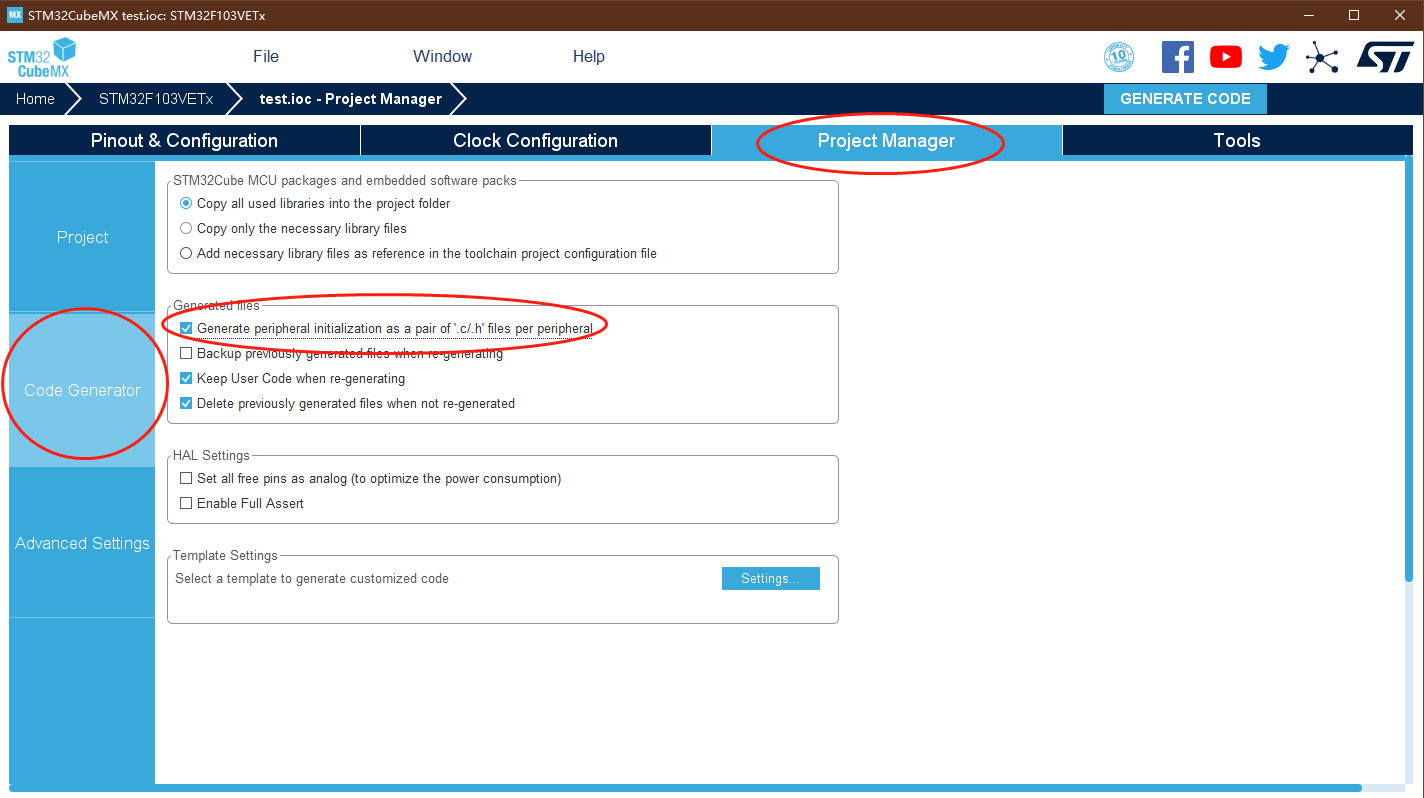

每個外設生成獨立的 ’.c/.h’ 檔案
不勾：所有初始化代碼都生成在 main.c
勾選：初始化代碼生成在對應的外設檔案，如 GPIO 初始化代碼生成在 gpio.c 中，

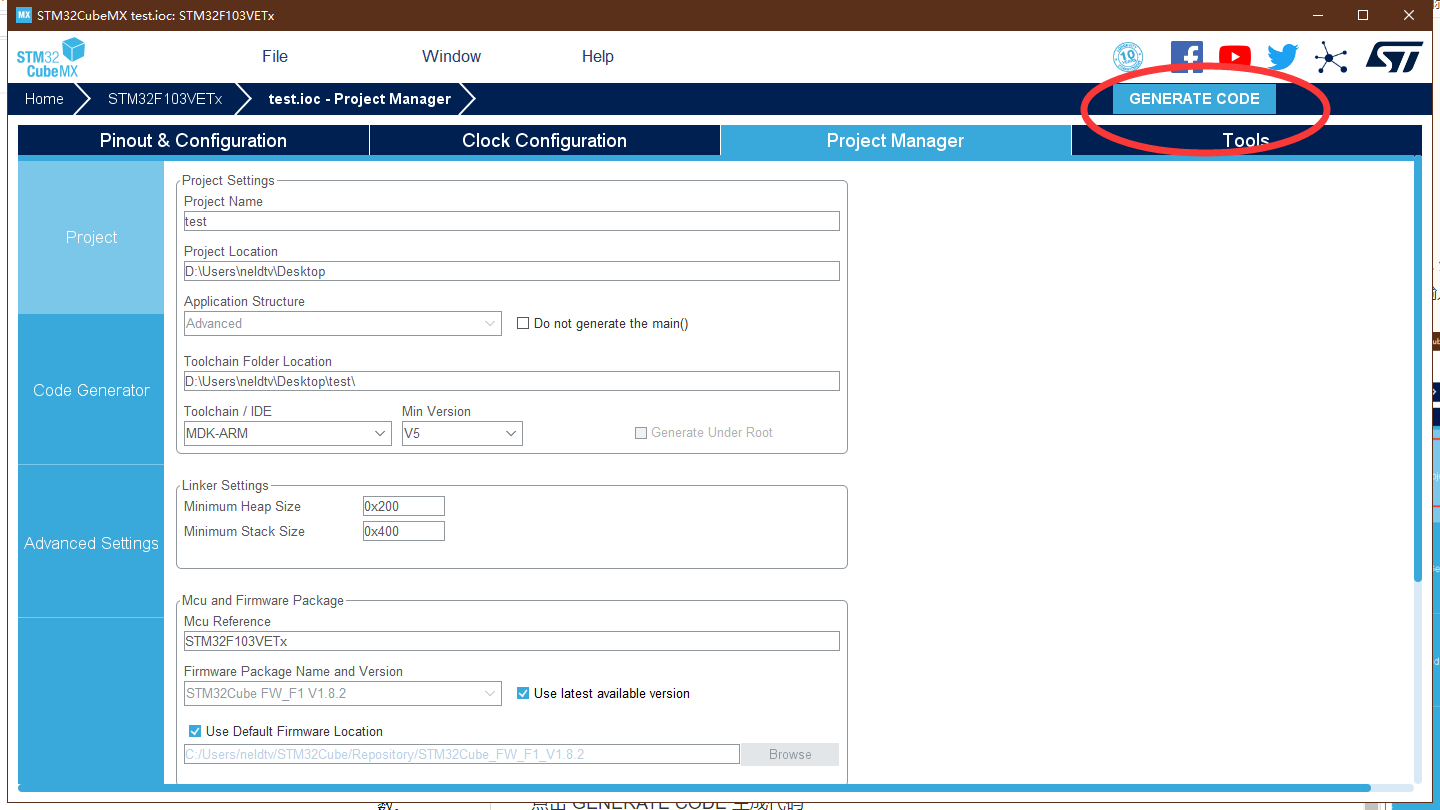

點擊 GENERATE CODE 生成代碼

五、添加SPI Flash操作函式

在 user_diskio.c 中加入

//#define SPI_FLASH_PageSize            4096
#define SPI_FLASH_PageSize              256
#define SPI_FLASH_PerWritePageSize      256

#define ManufactDeviceID_CMD    0x90
#define READ_STATU_REGISTER_1   0x05
#define READ_STATU_REGISTER_2   0x35
#define READ_DATA_CMD           0x03
#define WRITE_ENABLE_CMD        0x06
#define WRITE_DISABLE_CMD       0x04
#define SECTOR_ERASE_CMD        0x20
#define CHIP_ERASE_CMD          0xc7
#define PAGE_PROGRAM_CMD        0x02

#define SPI_FLASH_CS_LOW()      HAL_GPIO_WritePin(W25Q64_CHIP_SELECT_GPIO_Port, W25Q64_CHIP_SELECT_Pin, GPIO_PIN_RESET);
#define SPI_FLASH_CS_HIGH()     HAL_GPIO_WritePin(W25Q64_CHIP_SELECT_GPIO_Port, W25Q64_CHIP_SELECT_Pin, GPIO_PIN_SET);

extern SPI_HandleTypeDef hspi1;

/**
 * @brief    SPI發送指定長度的資料
 * @param    buf  —— 發送資料緩沖區首地址
 * @param    size —— 要發送資料的位元組數
 * @retval   成功回傳HAL_OK
 */
static HAL_StatusTypeDef SPI_Transmit(uint8_t* send_buf, uint16_t size)
{
    return HAL_SPI_Transmit(&hspi1, send_buf, size, 100);
}
/**
 * @brief   SPI接收指定長度的資料
 * @param   buf  —— 接收資料緩沖區首地址
 * @param   size —— 要接收資料的位元組數
 * @retval  成功回傳HAL_OK
 */
static HAL_StatusTypeDef SPI_Receive(uint8_t* recv_buf, uint16_t size)
{
   return HAL_SPI_Receive(&hspi1, recv_buf, size, 100);
}
/**
 * @brief   SPI在發送資料的同時接收指定長度的資料
 * @param   send_buf  —— 接收資料緩沖區首地址
 * @param   recv_buf  —— 接收資料緩沖區首地址
 * @param   size —— 要發送/接收資料的位元組數
 * @retval  成功回傳HAL_OK
 */
static HAL_StatusTypeDef SPI_TransmitReceive(uint8_t* send_buf, uint8_t* recv_buf, uint16_t size)
{
   return HAL_SPI_TransmitReceive(&hspi1, send_buf, recv_buf, size, 100);
}

/*等待超時時間*/
#define SPIT_FLAG_TIMEOUT         ((uint32_t)0x1000)
#define SPIT_LONG_TIMEOUT         ((uint32_t)(10 * SPIT_FLAG_TIMEOUT))
static __IO uint32_t  SPITimeout = SPIT_LONG_TIMEOUT;
/**
  * @brief  等待超時回呼函式
  * @param  None.
  * @retval None.
  */
static  uint16_t SPI_TIMEOUT_UserCallback(uint8_t errorCode)
{
  /* 等待超時后的處理,輸出錯誤資訊 */
  printf("SPI 等待超時!errorCode = %d",errorCode);
  return 0;
}
 /**
  * @brief  使用SPI發送一個位元組的資料
  * @param  byte：要發送的資料
  * @retval 回傳接收到的資料
  */
uint8_t SPI_FLASH_SendByte(uint8_t byte)
{
  SPITimeout = SPIT_FLAG_TIMEOUT;

  /* 等待發送緩沖區為空，TXE事件 */
  while (__HAL_SPI_GET_FLAG( &hspi1, SPI_FLAG_TXE ) == RESET)
   {
    if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(0);
   }

  /* 寫入資料暫存器，把要寫入的資料寫入發送緩沖區 */
  WRITE_REG(hspi1.Instance->DR, byte);

  SPITimeout = SPIT_FLAG_TIMEOUT;

  /* 等待接識訓沖區非空，RXNE事件 */
  while (__HAL_SPI_GET_FLAG( &hspi1, SPI_FLAG_RXNE ) == RESET)
   {
    if((SPITimeout--) == 0) return SPI_TIMEOUT_UserCallback(1);
   }

  /* 讀取資料暫存器，獲取接識訓沖區資料 */
  return READ_REG(hspi1.Instance->DR);
}

/**
 * @brief   讀取Flash內部的ID
 * @param   none
 * @retval  成功回傳device_id
 */
uint16_t W25QXX_ReadID(void)
{
    uint8_t recv_buf[2] = {0};    //recv_buf[0]存放Manufacture ID, recv_buf[1]存放Device ID
    uint16_t device_id = 0;
    uint8_t send_data[4] = {ManufactDeviceID_CMD,0x00,0x00,0x00};   //待發送資料，命令+地址

    /* 使能片選 */
    SPI_FLASH_CS_LOW();

    /* 發送并讀取資料 */
    if (HAL_OK == SPI_Transmit(send_data, 4))
    {
        if (HAL_OK == SPI_Receive(recv_buf, 2))
        {
            device_id = (recv_buf[0] << 8) | recv_buf[1];
        }
    }

    /* 取消片選 */
    SPI_FLASH_CS_HIGH();

    return device_id;
}
/**

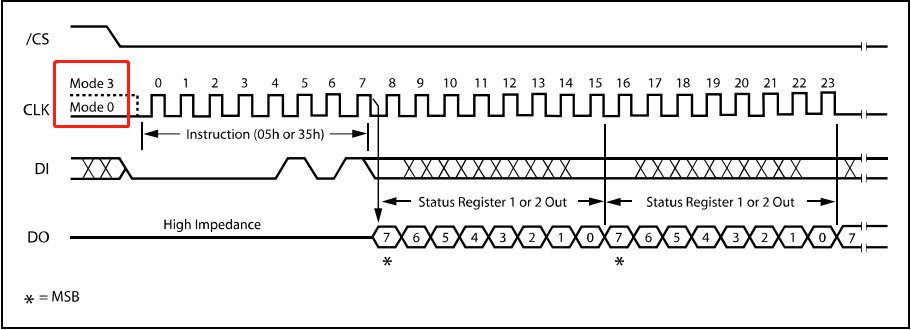

 * @brief     讀取W25QXX的狀態暫存器，W25Q64一共有2個狀態暫存器
 * @param     reg  —— 狀態暫存器編號(1~2)
 * @retval    狀態暫存器的值
 */
static uint8_t W25QXX_ReadSR(uint8_t reg)
{
    uint8_t result = 0;
    uint8_t send_buf[4] = {0x00,0x00,0x00,0x00};
    switch(reg)
    {
        case 1:
            send_buf[0] = READ_STATU_REGISTER_1;
        case 2:
            send_buf[0] = READ_STATU_REGISTER_2;
        case 0:
        default:
            send_buf[0] = READ_STATU_REGISTER_1;
    }

    /* 使能片選 */
    SPI_FLASH_CS_LOW();

    if (HAL_OK == SPI_Transmit(send_buf, 4))
    {
        if (HAL_OK == SPI_Receive(&result, 1))
        {
            /* 取消片選 */
            SPI_FLASH_CS_HIGH();

            return result;
        }
    }

    /* 取消片選 */
    SPI_FLASH_CS_HIGH();

    return 0;
}
/**
 * @brief   阻塞等待Flash處于空閑狀態
 * @param   none
 * @retval  none
 */
static void W25QXX_Wait_Busy(void)
{
    while((W25QXX_ReadSR(1) & 0x01) == 0x01); // 等待BUSY位清空
}
/**
 * @brief    W25QXX寫使能,將S1暫存器的WEL置位
 * @param    none
 * @retval
 */
void W25QXX_Write_Enable(void)
{
    uint8_t cmd= WRITE_ENABLE_CMD;

    SPI_FLASH_CS_LOW();

    SPI_Transmit(&cmd, 1);

    SPI_FLASH_CS_HIGH();

    W25QXX_Wait_Busy();

}
/**
 * @brief    W25QXX寫禁止,將WEL清零
 * @param    none
 * @retval    none
 */
void W25QXX_Write_Disable(void)
{
    uint8_t cmd = WRITE_DISABLE_CMD;

    SPI_FLASH_CS_LOW();

    SPI_Transmit(&cmd, 1);

    SPI_FLASH_CS_HIGH();

    W25QXX_Wait_Busy();
}
/**
 * @brief    W25QXX擦除一個扇區
 * @param   sector_addr    —— 扇區地址 根據實際容量設定
 * @retval  none
 * @note    阻塞操作
 */
void W25QXX_Erase_Sector(uint32_t sector_addr)
{
    W25QXX_Write_Enable();  //擦除操作即寫入0xFF，需要開啟寫使能
    W25QXX_Wait_Busy();     //等待寫使能完成

    /* 使能片選 */
    SPI_FLASH_CS_LOW();

    /* 發送扇區擦除指令*/
    SPI_FLASH_SendByte(SECTOR_ERASE_CMD);
    /*發送擦除扇區地址的高位*/
    SPI_FLASH_SendByte((sector_addr & 0xFF0000) >> 16);
    /* 發送擦除扇區地址的中位 */
    SPI_FLASH_SendByte((sector_addr & 0xFF00) >> 8);
    /* 發送擦除扇區地址的低位 */
    SPI_FLASH_SendByte(sector_addr & 0xFF);

    /* 取消片選 */
    SPI_FLASH_CS_HIGH();

    W25QXX_Wait_Busy();       //等待扇區擦除完成
}
/**
 * @brief    頁寫入操作
 * @param    dat —— 要寫入的資料緩沖區首地址
 * @param    WriteAddr —— 要寫入的地址
 * @param   byte_to_write —— 要寫入的位元組數（0-256）
 * @retval    none
 */
void W25QXX_PageProgram(uint8_t* dat, uint32_t WriteAddr, uint16_t nbytes)
{
    uint8_t cmd = PAGE_PROGRAM_CMD;

//    WriteAddr <<= 8;

    W25QXX_Write_Enable();

    /* 使能片選 */
    SPI_FLASH_CS_LOW();

    SPI_Transmit(&cmd, 1);

//    SPI_Transmit((uint8_t*)&WriteAddr, 3);
    uint8_t addr;
    HAL_StatusTypeDef status;
    /* 發送 讀 地址高位 */
    addr = (WriteAddr & 0xFF0000) >> 16;
    status = SPI_Transmit(&addr, 1);
    /* 發送 讀 地址中位 */
    addr = (WriteAddr & 0xFF00) >> 8;
    status = SPI_Transmit(&addr, 1);
    /* 發送 讀 地址低位 */
    addr = WriteAddr & 0xFF;
    status = SPI_Transmit(&addr, 1);

    SPI_Transmit(dat, nbytes);

    /* 取消片選 */
    SPI_FLASH_CS_HIGH();

    W25QXX_Wait_Busy();
}
/**
 * @brief  對FLASH寫入資料，呼叫本函式寫入資料前需要先擦除扇區
 * @param   pBuffer，要寫入資料的指標
 * @param  WriteAddr，寫入地址
 * @param  NumByteToWrite，寫入資料長度
 * @retval 無
 */
void W25QXX_BufferWrite(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite)
{
    uint8_t NumOfPage = 0;
    uint8_t NumOfSingle = 0;
    uint8_t Addr = 0;
    uint8_t count = 0;
    uint8_t temp = 0;

    /*mod運算求余，若writeAddr是SPI_FLASH_PageSize整數倍，運算結果Addr值為0*/
    Addr = WriteAddr % SPI_FLASH_PageSize;

    /*差count個資料值，剛好可以對齊到頁地址*/
    count = SPI_FLASH_PageSize - Addr;
    /*計算出要寫多少整數頁*/
    NumOfPage =  NumByteToWrite / SPI_FLASH_PageSize;
    /*mod運算求余，計算出剩余不滿一頁的位元組數*/
    NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

    /* Addr=0,則WriteAddr 剛好按頁對齊 aligned  */
    if(Addr == 0)
    {
        /* NumByteToWrite < SPI_FLASH_PageSize */
        if(NumOfPage == 0)
        {
            W25QXX_PageProgram(pBuffer, WriteAddr, NumByteToWrite);
        }
        /* NumByteToWrite > SPI_FLASH_PageSize */
        else
        {
            /*先把整數頁都寫了*/
            while(NumOfPage--)
            {
                W25QXX_PageProgram(pBuffer, WriteAddr, SPI_FLASH_PageSize);
                WriteAddr +=  SPI_FLASH_PageSize;
                pBuffer += SPI_FLASH_PageSize;
            }

            /*若有多余的不滿一頁的資料，把它寫完*/
            W25QXX_PageProgram(pBuffer, WriteAddr, NumOfSingle);
        }
    }
    /* 若地址與 SPI_FLASH_PageSize 不對齊  */
    else
    {
        /* NumByteToWrite < SPI_FLASH_PageSize */
        if(NumOfPage == 0)
        {
            /*當前頁剩余的count個位置比NumOfSingle小，寫不完*/
            if(NumOfSingle > count)
            {
                temp = NumOfSingle - count;

                /*先寫滿當前頁*/
                W25QXX_PageProgram(pBuffer, WriteAddr, count);
                WriteAddr += count;
                pBuffer += count;

                /*再寫剩余的資料*/
                W25QXX_PageProgram(pBuffer, WriteAddr, temp);
            }
            /*當前頁剩余的count個位置能寫完NumOfSingle個資料*/
            else
            {
                W25QXX_PageProgram(pBuffer, WriteAddr, NumByteToWrite);
            }
        }
        /* NumByteToWrite > SPI_FLASH_PageSize */
        else
        {
            /*地址不對齊多出的count分開處理，不加入這個運算*/
            NumByteToWrite -= count;
            NumOfPage =  NumByteToWrite / SPI_FLASH_PageSize;
            NumOfSingle = NumByteToWrite % SPI_FLASH_PageSize;

            W25QXX_PageProgram(pBuffer, WriteAddr, count);
            WriteAddr +=  count;
            pBuffer += count;

            /*把整數頁都寫了*/
            while(NumOfPage--)
            {
                W25QXX_PageProgram(pBuffer, WriteAddr, SPI_FLASH_PageSize);
                WriteAddr +=  SPI_FLASH_PageSize;
                pBuffer += SPI_FLASH_PageSize;
            }
            /*若有多余的不滿一頁的資料，把它寫完*/
            if(NumOfSingle != 0)
            {
                W25QXX_PageProgram(pBuffer, WriteAddr, NumOfSingle);
            }
        }
    }
}
 /**
  * @brief  讀取FLASH資料
  * @param  pBuffer，存盤讀出資料的指標
  * @param   ReadAddr，讀取地址
  * @param   NumByteToRead，讀取資料長度
  * @retval 無
  */
void W25QXX_BufferRead(uint8_t* pBuffer, uint32_t ReadAddr, uint16_t NumByteToRead)
{
    W25QXX_Wait_Busy();

    /* 選擇FLASH: CS低電平 */
    SPI_FLASH_CS_LOW();

    /* 發送 讀 指令 */
    uint8_t cmd = READ_DATA_CMD;
    SPI_Transmit(&cmd, 1);

// 不知道為什么連起來發不行
//    ReadAddr = ReadAddr << 8;
//    SPI_Transmit((uint8_t*)&ReadAddr, 3);

    uint8_t addr;
    HAL_StatusTypeDef status;
    /* 發送 讀 地址高位 */
    addr = (ReadAddr & 0xFF0000) >> 16;
    status = SPI_Transmit(&addr, 1);
    /* 發送 讀 地址中位 */
    addr = (ReadAddr& 0xFF00) >> 8;
    status = SPI_Transmit(&addr, 1);
    /* 發送 讀 地址低位 */
    addr = ReadAddr & 0xFF;
    status = SPI_Transmit(&addr, 1);

    if(HAL_OK == status)
    {
        SPI_Receive(pBuffer, NumByteToRead);
    }

    /* 停止信號 FLASH: CS 高電平 */
    SPI_FLASH_CS_HIGH();
}

六、修改diskio介面函式

在 user_diskio.c 中修改以下幾個函式：

/* Private functions ---------------------------------------------------------*/

/**
  * @brief  Initializes a Drive
  * @param  pdrv: Physical drive number (0..)
  * @retval DSTATUS: Operation status
  */
DSTATUS USER_initialize (
	BYTE pdrv           /* Physical drive nmuber to identify the drive */
)
{
  /* USER CODE BEGIN INIT */
    /* 延時一小段時間 */
    uint16_t i;
    i = 500;
    while(--i);
    Stat = STA_NOINIT;
	if(W25QXX_ReadID() != 0)
    {
        Stat &= ~STA_NOINIT;
    }
    return Stat;
  /* USER CODE END INIT */
}

/**
  * @brief  Gets Disk Status
  * @param  pdrv: Physical drive number (0..)
  * @retval DSTATUS: Operation status
  */
DSTATUS USER_status (
	BYTE pdrv       /* Physical drive number to identify the drive */
)
{
  /* USER CODE BEGIN STATUS */
    Stat &= ~STA_NOINIT;
    return Stat;
  /* USER CODE END STATUS */
}

/**
  * @brief  Reads Sector(s)
  * @param  pdrv: Physical drive number (0..)
  * @param  *buff: Data buffer to store read data
  * @param  sector: Sector address (LBA)
  * @param  count: Number of sectors to read (1..128)
  * @retval DRESULT: Operation result
  */
DRESULT USER_read (
	BYTE pdrv,      /* Physical drive nmuber to identify the drive */
	BYTE *buff,     /* Data buffer to store read data */
	DWORD sector,   /* Sector address in LBA */
	UINT count      /* Number of sectors to read */
)
{
  /* USER CODE BEGIN READ */
	DRESULT status = RES_PARERR;
    if(!count)
    {
        return RES_PARERR; //count不能等于0，否則回傳引數錯誤
    }
   // /* 扇區偏移2MB，外部Flash檔案系統空間放在SPI Flash后面6MB空間 */
   // sector += 512;
    W25QXX_BufferRead(buff, sector << 12, count << 12);
    status = RES_OK;
	return status;
  /* USER CODE END READ */
}

/**
  * @brief  Writes Sector(s)
  * @param  pdrv: Physical drive number (0..)
  * @param  *buff: Data to be written
  * @param  sector: Sector address (LBA)
  * @param  count: Number of sectors to write (1..128)
  * @retval DRESULT: Operation result
  */
#if _USE_WRITE == 1
DRESULT USER_write (
	BYTE pdrv,          /* Physical drive nmuber to identify the drive */
	const BYTE *buff,   /* Data to be written */
	DWORD sector,       /* Sector address in LBA */
	UINT count          /* Number of sectors to write */
)
{
  /* USER CODE BEGIN WRITE */
    uint32_t write_addr;
	DRESULT status = RES_PARERR;
	if(!count)
    {
		return RES_PARERR;		/* Check parameter */
	}
    ///* 扇區偏移2MB，外部Flash檔案系統空間放在SPI Flash后面6MB空間 */
    //sector += 512;
    write_addr = sector << 12;
    W25QXX_Erase_Sector(write_addr);
    W25QXX_BufferWrite((uint8_t *)buff, write_addr, count << 12);
    status = RES_OK;
	return status;
  /* USER CODE END WRITE */
}
#endif /* _USE_WRITE == 1 */

/**
  * @brief  I/O control operation
  * @param  pdrv: Physical drive number (0..)
  * @param  cmd: Control code
  * @param  *buff: Buffer to send/receive control data
  * @retval DRESULT: Operation result
  */
#if _USE_IOCTL == 1
DRESULT USER_ioctl (
	BYTE pdrv,      /* Physical drive nmuber (0..) */
	BYTE cmd,       /* Control code */
	void *buff      /* Buffer to send/receive control data */
)
{
  /* USER CODE BEGIN IOCTL */
	DRESULT status = RES_OK;
    switch(cmd)
    {
        case CTRL_SYNC :
            break;
        /* 扇區數量：1536*4096/1024/1024=6(MB) */
        case GET_SECTOR_COUNT:
          *(DWORD * )buff = 1536;
            break;
        /* 扇區大小  */
        case GET_SECTOR_SIZE :
          *(WORD * )buff = 4096;
            break;
        /* 同時擦除扇區個數 */
        case GET_BLOCK_SIZE :
          *(DWORD * )buff = 1;
            break;
        case CTRL_TRIM:
            break;
		default:
			status = RES_PARERR;
            break;
	}
	return status;
  /* USER CODE END IOCTL */
}
#endif /* _USE_IOCTL == 1 */

七、修改main函式

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
UINT fnum;                          /* 檔案成功讀寫數量 */
BYTE ReadBuffer[1024] = {0};        /* 讀緩沖區 */
BYTE WriteBuffer[]= "Hello World!\n";

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_USART1_UART_Init();
  MX_SPI1_Init();
  MX_FATFS_Init();
  /* USER CODE BEGIN 2 */
  printf("****** 這是一個SPI FLASH 檔案系統實驗 ******\r\n");

  // 在外部SPI Flash掛載檔案系統，檔案系統掛載時會對SPI設備初始化
  retUSER = f_mount(&USERFatFS, USERPath, 1);

  /*----------------------- 格式化測驗 -----------------*/
  /* 如果沒有檔案系統就格式化創建創建檔案系統 */
  if(retUSER == FR_NO_FILESYSTEM)
  {
    printf("》FLASH還沒有檔案系統，即將進行格式化...\r\n");
    /* 格式化 */
    retUSER = f_mkfs(USERPath, 0, 0);

    if(retUSER == FR_OK)
    {
      printf("》FLASH已成功格式化檔案系統，\r\n");
      /* 格式化后，先取消掛載 */
      retUSER = f_mount(NULL, USERPath, 1);
      /* 重新掛載	*/
      retUSER = f_mount(&USERFatFS, USERPath, 1);
    }
    else
    {
      printf("《《格式化失敗，》》\r\n");
      while(1);
    }
  }
  else if(retUSER != FR_OK)
  {
    printf("！！外部Flash掛載檔案系統失敗，(%d)\r\n", retUSER);
    printf("！！可能原因：SPI Flash初始化不成功，\r\n");
    while(1);
  }
  else
  {
    printf("》檔案系統掛載成功，可以進行讀寫測驗\r\n");
  }

  /*----------------------- 檔案系統測驗：寫測驗 -------------------*/
  /* 打開檔案，每次都以新建的形式打開，屬性為可寫 */
  printf("\r\n****** 即將進行檔案寫入測驗... ******\r\n");
  retUSER = f_open(&USERFile, "test.txt", FA_CREATE_ALWAYS | FA_WRITE);
  if(retUSER == FR_OK)
  {
    printf("》打開/創建FatFs讀寫測驗檔案.txt檔案成功，向檔案寫入資料，\r\n");
    /* 將指定存盤區內容寫入到檔案內 */
    retUSER = f_write(&USERFile, WriteBuffer, sizeof(WriteBuffer), &fnum);
    if(retUSER == FR_OK)
    {
      printf("》檔案寫入成功，寫入位元組資料：%d\n", fnum);
      printf("》向檔案寫入的資料為：\r\n%s\r\n", WriteBuffer);
    }
    else
    {
      printf("！！檔案寫入失敗：(%d)\n", retUSER);
    }
    /* 不再讀寫，關閉檔案 */
    f_close(&USERFile);
  }
  else
  {
    printf("！！打開/創建檔案失敗，\r\n");
  }

/*------------------- 檔案系統測驗：讀測驗 --------------------------*/
	printf("****** 即將進行檔案讀取測驗... ******\r\n");
	retUSER = f_open(&USERFile, "test.txt",FA_OPEN_EXISTING | FA_READ);
	if(retUSER == FR_OK)
	{
		printf("》打開檔案成功，\r\n");
		retUSER = f_read(&USERFile, ReadBuffer, sizeof(ReadBuffer), &fnum);
    if(retUSER==FR_OK)
    {
      printf("》檔案讀取成功,讀到位元組資料：%d\r\n",fnum);
      printf("》讀取得的檔案資料為：\r\n%s \r\n", ReadBuffer);
    }
    else
    {
      printf("！！檔案讀取失敗：(%d)\n",retUSER);
    }
	}
	else
	{
		printf("！！打開檔案失敗，\r\n");
	}
	/* 不再讀寫，關閉檔案 */
	f_close(&USERFile);

	/* 不再使用檔案系統，取消掛載檔案系統 */
	f_mount(NULL,"1:",1);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

八、查看列印

串口列印功能查看 STM32CubeMX學習筆記（6）——USART串口使用

九、工程代碼

鏈接：(https://pan.baidu.com/s/1WAfBj091e7IJVLwaL1HyHA)[https://pan.baidu.com/s/1WAfBj091e7IJVLwaL1HyHA] 提取碼：w24p

十、注意事項

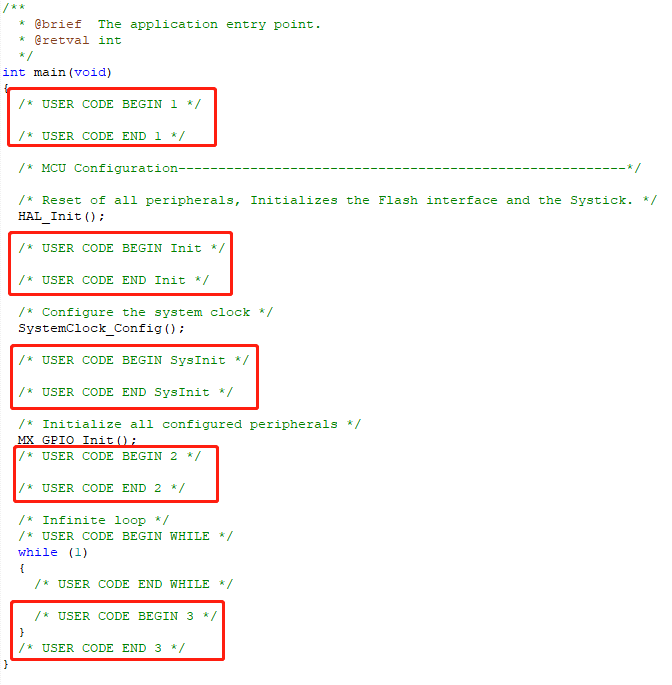

用戶代碼要加在 USER CODE BEGIN N 和 USER CODE END N 之間，否則下次使用 STM32CubeMX 重新生成代碼后，會被洗掉，

? 由 Leung 寫于 2021 年 4 月 2 日

? 參考：【STM32CubeMx你不知道的那些事】第九章：STM32CubeMx的SPI外置FLASH+檔案系統(FATFS)
　　　　STM32CubeMX系列|FATFS檔案系統
　　　　使用STM32CUBEMX生成FatFS代碼，操作SPI FLASH
　　　　STM32CUBEIDE之SPI讀寫FLASH進階串行FLASH檔案系統FatFs
　　　　3.1、CUBEMX使用FATFS讀寫SPI_FLASH

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/271888.html

標籤：其他

上一篇：物聯網簡史

下一篇：三菱Q系列PLC資料采集隨筆

STM32CubeMX學習筆記（25）——FatFs檔案系統使用(操作SPI Flash)
